Дата: Пятница, 01.Июл.2011, 22:03 | Сообщение # 42
Участник
У вас сообщений: 135
инженер
OFFлайн
Российская Федерация
Самара
По поводу неправильного отображения на ЭК3Т-01"РД" степени зарядки аккумулятора : как объяснил инженер с завода электрокардиограф при зарядке батареи ищет так называемую точку перегиба кривой заряда , когда эффективность зарядного тока падает , и принимает эту точку за 100% заряд , а далее рассчитывает текущее состояние аккумулятора по времени работы ,уже не измеряя при этом напряжение . У знакомого в ремонте десятки этих аппаратов , и он будет проверять эту теорию . Как я понял прошивка аппарата в основном хранится в микросхеме флеш M29F010B с параллельным интерфейсом. Говорили , что для её считывания необязательно выпаивать , а сделать это через RS 232 , предварительно впаяв недостающую микросхему приёмопередатчика ( на плате разведена)
Дата: Пятница, 19.Авг.2011, 20:38 | Сообщение # 43
У вас сообщений: 122
инженер-конструктор-програмист-техн
OFFлайн
Российская Федерация
Воронеж
Александр, а как быть со значительной разницей токов потребления дежурный \печать , один и тот же комплект аккум. в разных апп ведёт по разному, одного времени не достаточно, чтобы судить о величине заряда!.....он контролируется по величине просадки при коротком включении Т головки принтера! .....и только после меняет показания%. Только не на всех апп ТАк.....
Дата: Суббота, 20.Авг.2011, 17:08 | Сообщение # 44
Стоматология, Стерилизация
OFFлайн
Российская Федерация
г. Курск
Quote (Александр)
электрокардиограф при зарядке батареи ищет так называемую точку перегиба кривой
напряжения на АКБ.... Есть такая фишка...только вот это
Quote (Александр)
а далее рассчитывает текущее состояние аккумулятора по времени работы ,уже не измеряя при этом напряжение
сводит на нет все достоинства такой зарядки. как говорит один знакомый "Им образование жить мешает" Аксион в этом плане рулит на старых моделях (03М2)-светодиод красный на последних уже "сложно"-три светодиода... и в Ростовском надо тупо , без всяких контроллеров, зажигать/или моргать желтым светодиодом "Заряд"-значит надо заряжать аккумулятор и все ясно и понятно, и не будет вопросов со стороны врачей. убрать бы еще строку с дисплея "батарея" и листок вкладыш в паспорт
Дата: Суббота, 27.Авг.2011, 09:23 | Сообщение # 46
Участник
У вас сообщений: 135
инженер
OFFлайн
Российская Федерация
Самара
Хотелось добавить , недавно узнал, вход в сервисное меню для этого кардиографа - при включении удерживать кнопки монитор и старт , там диагностика всех узлов , а главное ОЗУ. Так же для сброса действующей записанной информации об АБ для установки новой , нужно произвести некие манипуляции , кажется включить аппарат без батареи совсем (точно не помню).
Дата: Понедельник, 29.Авг.2011, 11:44 | Сообщение # 49
Стажер
У вас сообщений: 24
Инженер
OFFлайн
Российская Федерация
Хабаровск
Quote (Forward)
Что то не получается в это меню зайти.
Подключить сетевой кабель и включить выключатель питания, при этом должен засветиться индикатор наличия внешнего питания.
Для входа в меню тестов необходимо включить проверяемый ЭК нажатием кнопки “Вкл./Выкл.”, удерживая нажатой кнопку “МОНИТОР”. Должна появиться надпись “ОШИБКА НЕТ СВЯЗИ СО СТЕНДОМ” нажать на кнопку “ИСП”.
Тест ОЗУ. С помощью кнопок “Δ”, “∆” выбрать в тестовом меню пункт “ТЕСТ ОЗУ” и нажать кнопку “ИСП”. При этом тест ОЗУ выполняется автоматически в циклическом режиме. В каждом цикле проверяются все ячейки ОЗУ, и на индикатор выводится сообщение “ТЕСТ ОЗУ - ГОДЕН“. В случае несоответствия кодов записанной и считанной информации на индикаторе появляется сообщение “ТЕСТ ОЗУ – НЕ ГОДЕН” и процессор производит циклическую запись и чтение из ошибочного адреса. Нажатие кнопки “МЕНЮ” в любой момент времени прекращает проведение теста и приводит к выходу в тестовое меню.
После проверки "Тест ОЗУ" все настройки сбрасываются в состояние по умолчанию. По окончании теста кнопкой “Вкл./Выкл.” выключить аппарат. Выключателем питания на задней стенке выключить внешнее питание и затем снова включить. Включить аппарат кнопкой “Вкл./Выкл.” и вы увидите, что индикатор "БАТ:" на дисплее показывает 0% заряда.
Дата: Пятница, 02.Мар.2012, 17:02 | Сообщение # 50
Заглянувший
У вас сообщений: 1
инженер 1-й категории
OFFлайн
Российская Федерация
Ростов-на-Дону
женя68,
Quote (женя68)
LeoKur благодарю в одном кардиографе не меняется стоит 10 сек и не как не изменить и толщина линии 2 тоже не меняется а на других поменял.
Женя, посмотри в меню в пункте АНАЛИЗ что стоит - если там анализ включен - то изменение многих настроек будет блокировано. При включении режима “АНАЛИЗ ЭКГ” ЭК автоматически переключит установки, отличающиеся от требуемых, и будет блокировать возможность изменения числа снимаемых отведений до отключения режима анализа ЭКГ.
Дата: Пятница, 02.Мар.2012, 17:03 | Сообщение # 53
Заглянувший
У вас сообщений: 1
техник
OFFлайн
Украина
Недавно были у меня напряжённые сношения с таким аппаратом - не видел заряда АКБ, зависал при самотестировании. Проблема оказалась в холодной пайке ног микросхемы D18 (RAM). Увидел только с помощью лупы. Завод за 2 месяца так и не ответил на мои письма.
Дата: Пятница, 02.Мар.2012, 17:03 | Сообщение # 55
Стажер
У вас сообщений: 6
радиомонтажник
OFFлайн
Украина
Керчь
У нас на скорой напряженные отношения с ЭК3Т-01 рд постоянно :) О какой либо гарантии речь не идет (Украина, Керчь). Последняя проблема - при записи часто рисует помеху 50 Гц + ЭКГ (кардиограмму среди помех рассмотреть можно). Замена ЭКГ-кабеля проблему не решает, тип питания тоже. Подозреваю усилитель D3 (ежели схема похожа на ЭК12Т). Может еще какие варианты...?
Дата: Пятница, 02.Мар.2012, 17:03 | Сообщение # 56
функциональная диагностика
OFFлайн
Российская Федерация
Хорошая пайка и данный кардиограф совсем не друзья... Если раньше большинство проблем решалось пропайкой ножек ОЗУ, то недавно пришлось пропаивать абсолютно всю плату, прежде чем добился от него нормальной работы. А в целом мне этот прибор нравится... да и благодаря таким вот "горе-кардиографам" без работы не остаюсь... Еще Аксионы всегда радуют своей ломачестью и, при этом, ремонтопригодностю.
Дата: Пятница, 02.Мар.2012, 17:03 | Сообщение # 57
Стажер
У вас сообщений: 6
радиомонтажник
OFFлайн
Украина
Керчь
Стало быть пропаять всю плату... Другие проблемы также лечатся? :) А то у нас 8 таких аппаратов, по очереди приносят на ремонт. Будем стрелять по квадратам :))
Дата: Пятница, 02.Мар.2012, 17:03 | Сообщение # 58
функциональная диагностика
OFFлайн
Российская Федерация
ну всю не всю, но пропаять ОЗУ обязательно, процессор тоже часто бывает с плохой пайкой. Кстати как-то был случай, когда на ЭКГ была сильная 50Гц наводка, при исправном кабеле (как и в вашем случае). Так, что совершенно не поддается здравой логике, после пропайки ОЗУ наводка исчезла... Так что, пропаивать, пропаивать и еще раз пропаивать!!!! Электронные компоненты в этом кардиографе редко выходят из строя... в основном все проблемы связаны с кабелем, плохой пайкой и термопринтером
Дата: Пятница, 02.Мар.2012, 17:04 | Сообщение # 59
Стажер
У вас сообщений: 6
радиомонтажник
OFFлайн
Украина
Керчь

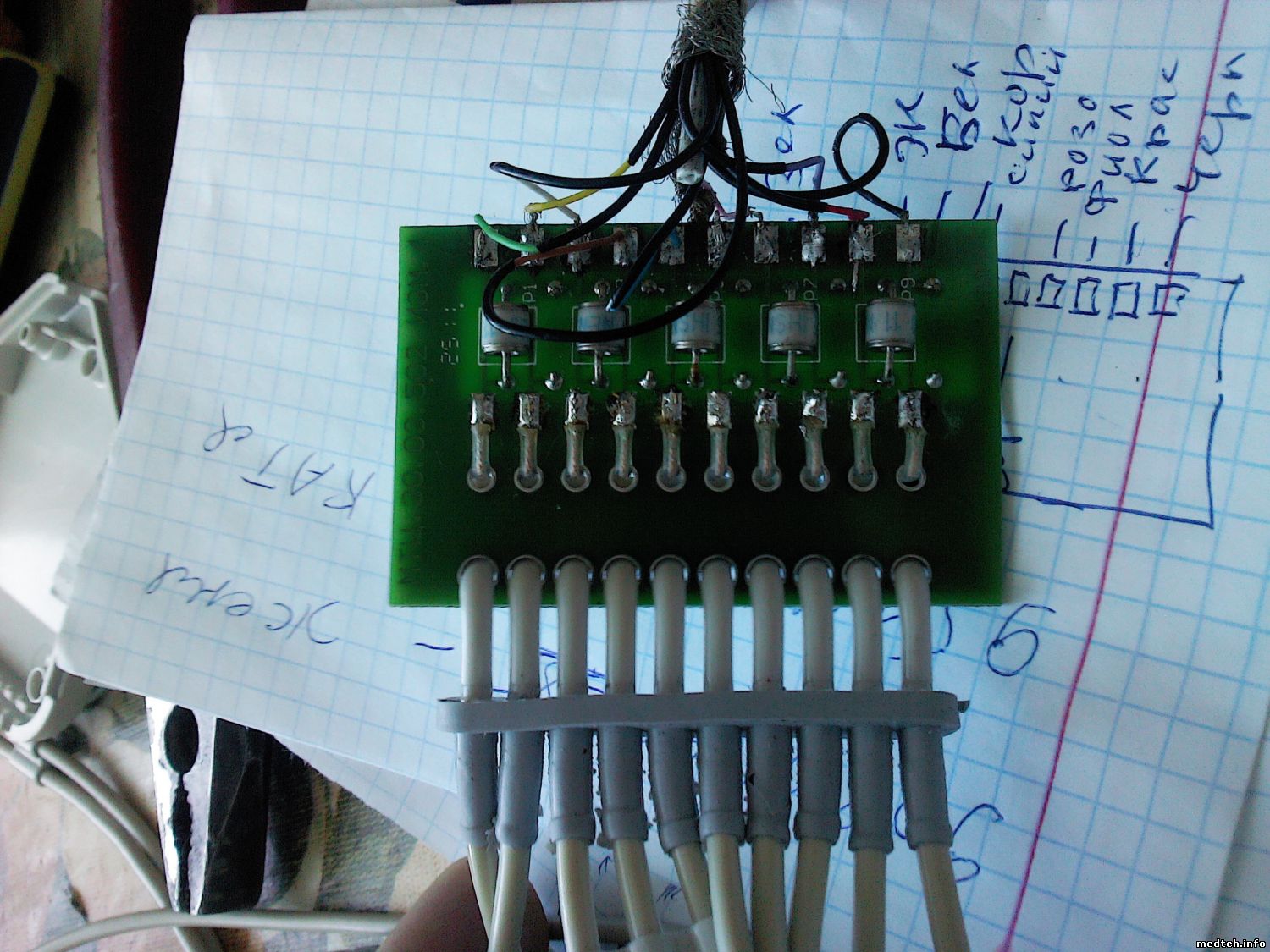

Спасибо! С одной ОЗУ возни будет меньше :) Похоже, что в аппарате еще и программный фильтр 50 Гц есть. С термопринтером проблем пока не было, а вот кабеля уже на подходе :)
Дата: Пятница, 02.Мар.2012, 17:04 | Сообщение # 60
функциональная диагностика
OFFлайн
Российская Федерация
Фильтр 50 Гц действительно есть, и отключить его нельзя... но это даже хорошо в какой-то степени, он только метрологам не нравится, зато помехи подавляет на ура
Дата: Пятница, 02.Мар.2012, 17:04 | Сообщение # 61
Стажер
У вас сообщений: 6
радиомонтажник
OFFлайн
Украина
Керчь
И еще вопрос: можно ли заменить аккумуляторы на NiMH (родные NiCd), старые акк. заряд почти не держат, бригады работают в основном от сети. Мощности зарядного блока вроде должно хватить (на 2000 mAh). А вот как отреагирует логика аппарата, наверно, будет в сильном недоумении .. :) Один аппарат работает с ЭКГ кабелем от Heart Mirror 1/IKO (родной умудрились потерять), пишет как по линеечке. Великое дело - стандарт! :)
Дата: Пятница, 02.Мар.2012, 17:04 | Сообщение # 62
Стоматология, Стерилизация
OFFлайн
Российская Федерация
г. Курск
Quote (PAN_76)
Один аппарат работает с ЭКГ кабелем от Heart Mirror 1/IKO
у меня от Аксиона 07 кабели юзают с этим аппаратом, а вот от 04 аксиона нет кто-то из конструкторов повидимому на каком то этапе разработки документации зеркально нарисовал... а так тютелька в тютельку... да еще в коробке резюки по 10 ком (кажись) стоят.
Quote (PAN_76)
А вот как отреагирует логика аппарата, наверно, будет в сильном недоумении .. :
В сильном недоумении айболиты когда он показывает 80% заряда а снимает 2-3 комплекса и отрубается. И попробуй им объяснить что это надо аккум зарядить "КАК??? ТАМ ЖЕ 80% заряда" а вообще почитай тут:
Дата: Пятница, 02.Мар.2012, 17:04 | Сообщение # 63
Участник
У вас сообщений: 83
Инженер
OFFлайн
Российская Федерация
Тюмень
Quote (BOBK)
Завод за 2 месяца так и не ответил на мои письма
аппарат очень даже не плох. Тоже были проблемы с микросхемой ОЗУ D18 ( при тесте ОЗУ выявилось), позвонил на завод, все объяснили и рассказали. У них на сайте все написано.
Дата: Пятница, 02.Мар.2012, 17:05 | Сообщение # 65
Заглянувший
У вас сообщений: 1
Инженер
OFFлайн
Украина
Черкассы
У меня возникла проблема с данным электрокардиографом. Проблема заключается в том что: при записи электрокардиограммы половина нормально отпечатывается а потом перо перескакивает в верхнюю часть термобумаги и там отпечатывает линию. Что это может быть? Заранее спасибо.
Дата: Пятница, 02.Мар.2012, 17:05 | Сообщение # 66
Стажер
У вас сообщений: 10
Инженер 1-й категории
OFFлайн
Российская Федерация
Пенза
sanjaK, Приложи распечатку и обведи "интересный" фрагмент. Пробовал с другим кабелем? Перо перескакивает в одних и тех же отведениях? Или каждый раз по разному?
Дата: Вторник, 28.Авг.2012, 23:06 | Сообщение # 67
Участник
У вас сообщений: 68
медтехник
OFFлайн
Украина
Харьков
Всё тоже, что в 1-м посту, но аппарат апрель 2008 года тест термопринтера проходит - Норма, тест обрыва -Норма, тест "ОЗУ"- Годен. Но не работает?! Нет готовности, функция монитор работает. На ЖК индикаторе отображаются сообщения: Обрыв F (тест на обрыв и прозвонка - норма ) и Нет бумаги( бумага есть). Аккумулятору 4 года, но держит после заряда около 3-х суток. при полном заряде 99%. До меня уже ковырялись, но ничего не паяно. По руководству по ремонту и обслуживанию прошел вроде всё не запустил. Может кто чего посоветует, что я пропустил? Есть ли смысл его ремонтировать?
Была и у меня такая проблеммка, позвонил на завод. Тамошний инженер сказал: " Если тест ОЗУ - "НЕ ГОДЕН", то надо пропаять D18 - ОЗУ, а в схеме питания заменить R135-22k yf 5,1k и R136-2,7k на 510 Om. Я так и сделал, все стало ОК.
Дата: Воскресенье, 18.Ноя.2012, 22:37 | Сообщение # 70
У вас сообщений: 122
инженер-конструктор-програмист-техн
OFFлайн
Российская Федерация
Воронеж
подвожу итоги: 1 Александр, считать инфо. после завода не удалось (защитные биты в"1"),не большая разница в объёме ( новая плата), другой аппарат прога- изменения очень незначительные, несколько байт другие значения-----то есть вариантов программ ( с учетом значительного количества апп.) я нашел как минимум 7 , соответственно несколько разница поведение:апп не юзали выходные(трое суток), аккумы одинаковые новые,тест ОЗУ норма показания типа 97%... есть выпадения типа 64%. ПРограмма сбрасывает 10% показаний, за сутки- оставим на совести программистов. 2 подавляющее большинство неисправностей связаны с пайкой ОЗУ и процессора- выявляются выполнением тестом см. выше ( корбит надпись ОЗУ негоден :diablo:) но была ситуация когда надпись годен не появилась, апп. просто выключался, пропайка - 3 наличие в тестах проверки обрыва/ замыкания : упрощает проверку кабелей отведения! только перефразирую Для входа в меню тестов удерживая нажатой кнопку “МОНИТОР”.необходимо включить проверяемый ЭК нажатием кнопки “Вкл./Выкл.”, и остальное по тексту!... 4 в случае замены элементов УБП, и изменения амплитуд возможна корректировка коэф. усиления канала- там же в меню-работает, !но быть оч. аккуратным! ... Р.С.: ремонтно пригодны! и предсказуемы. Топик по теме не закрываю ---пусть по "РД" скапливается в одном месте!
у меня тоже пишет обрыв F и все тесты ок и кабель прозвонил он целый. В чём может быть проблема?
ЦитатаLeoKur ()
Для входа в меню тестов необходимо включить проверяемый ЭК нажатием кнопки “Вкл./Выкл.”, удерживая нажатой кнопку “МОНИТОР”. Должна появиться надпись “ОШИБКА НЕТ СВЯЗИ СО СТЕНДОМ” нажать на кнопку “ИСП”.
Я зажимаю кнопку МОНИТОР, но у меня начинаю прыгать, то на "Рабочий стол", то на экран с прямой где написано обрыв F.
Дата: Пятница, 08.Мар.2013, 23:38 | Сообщение # 72
инженер-электроакустика, ультразвук
OFFлайн
Украина
Ровно
Зарядка шла на протяжении 2-х минут: плавно до 2-3%, потом скачек до 100% и все. Естественно разряжены, принтер не печатает. Заменил аккумуляторы на GP-шные аналоги, прокалибровал, уже думал логика Причина нашлась в подгнившем разьеме акума на плате
у меня куча кардиографов с проблеммой зарядки: После постановки на зарядку , сначала заряжается до 50%....70%, потом резко 100%. Аккумуляторы новые - заказывал на заводе. При проверке ОЗУ показания на экране не сбрасываются и даже при вынутой батарее показывает 50% или 100% ( у каждого по разному). На некоторых экг по окончании зарядки -100%, но если через час включить аппарат уже 50%
Дата: Воскресенье, 06.Июл.2014, 20:00 | Сообщение # 74
Участник
У вас сообщений: 75
Врач , техник
OFFлайн
Российская Федерация
москва
Прошу помощи, у меня на кардиографе пишет "обрыв F", по прозвону всё нормально куда копать? и проблемы с АКБ, но видимо она просто дохлая.
подскажите как определить какого года выпуска кардиограф, у моего нет индикаторов зарядки и питания на блоке кнопок, а сам блок питания большой с многоштырьковым разьёмом и выключателем. Нет ли у кого инструкции именно к нему? вход в сервисное меню так же монитор и старт, но нет сообщения об ошибке связи со стендом, а сразу вываливается тестовое меню.
Прошу прощения, немного перепутал, у меня кардиограф Электрокардиограф ЭК12Т-01-РД, но может решения этой проблемы будут аналогичны что и на этом кардиографе?
Сообщение отредактировал zango - Воскресенье, 06.Июл.2014, 20:44
Дата: Четверг, 10.Июл.2014, 22:58 | Сообщение # 75
функциональная диагностика
OFFлайн
Российская Федерация
Цитата
zango Прошу прощения, немного перепутал, у меня кардиограф Электрокардиограф ЭК12Т-01-РД, но может решения этой проблемы будут аналогичны что и на этом кардиографе?
Пост удалять не буду, т.к. эти кардиографы очень похожи. Сообщение "обрыв F" пишется в том случае, когда кабель не подключен к пациенту (при условии, что кабель исправен), т.е. кардиограф проверяет замкнутость цепи. Чтобы эта надпись вас не смущала, закоротите между собой все концы кабеля отведений. По поводу АКБ - посмотрите идет ли зарядка при подключении блока питания(измерьте напряжение на аккумуляторе), т.к. у ЭК12Т нередки проблемы с блоками питания.
Дата: Воскресенье, 13.Дек.2015, 17:17 | Сообщение # 76
Стажер
У вас сообщений: 31
инженер
OFFлайн
Российская Федерация
Краснодар
Подскажите, пожалуйста, как быть. 1. При проведении Теста каналов появляется несколько вертикальных столбцов. Что означают они и как их устранить? 2. И после ремонта одного из аппаратов в частной клинике врач начала жаловаться, мол на ЭКГ появляется патологии и результат не нравится. При перемыкании всех каналов писалась ровная линия без скачков . В чем может быть проблема? P.s. аппарат на котором работает клиника явно списанный и метрологическую поверку не проходил.
Дата: Понедельник, 21.Мар.2016, 22:24 | Сообщение # 77
Стажер
У вас сообщений: 25
инженер
OFFлайн
Российская Федерация
Н.Новгород
Всем привет. Подскажите в чем может быть проблема. Кардиограф работает нормально, тесты проходит, но когда начинаешь печатать, то информация о пациенте печатается нормально, а когда начинаются отведения, то бумага тормозится и идёт очень медленно. Причём раздаётся не характерный звук, треск от термопринтера. В конце, где идет заключение, печатается все нормально. Куда смотреть и что делать? Заранее спасибо.
Дата: Вторник, 22.Мар.2016, 10:31 | Сообщение # 78
Техник
У вас сообщений: 581
Электромеханик свободного плавания
OFFлайн
Российская Федерация
Миасс
Цитатаanton1522 ()
треск от термопринтера.
это стабильно так? может просто крышка плохо прилегает.крышку попробуй сильнее прижать и послушать...может в редукторе шестерни подъело...там порой глазом не видно износ... Коль рядом кардиограф, не трудно дать мне распиновку кабеля отведения, а то умельцы лазили и оборвали несколько проводов... только поаккуратнее, они любят обрываться пачкой...
Дата: Вторник, 27.Мар.2018, 18:17 | Сообщение # 80
Техник
У вас сообщений: 581
Электромеханик свободного плавания
OFFлайн
Российская Федерация
Миасс
Nazafat, коллега http://medsensor.ru/data....eme.pdf на шестой странице, схема блока питания, там ключи питания, могут утечку давать. их там два один на принтер, другой на всё остальное. или утечка диода, через который заряжается аккумулятор.
Сообщение отредактировал Швейк - Вторник, 27.Мар.2018, 18:20
