.В этой теме собрана вся информация о центрифуге СМ-6М фирмы Elmi Ltd (Латвия) (торговый бренд - "Elmi"). .Все вопросы и пояснения, тем или иным образом, касающиесяэтогоаппарата, на которые в теме не найдены ответы, и ответы/советы на них необходимо размещать только в этой ТЕМЕ !!! Тем самым, вы намного облегчите другим участникам и посетителям Форума поиск ответов на их вопросы. Да, и просто в получении полезной практической информации об этом аппарате, и о проблемах, связанных с ним.
Дата: Четверг, 02.Мар.2017, 16:18 | Сообщение # 121
Участник
У вас сообщений: 67
электромеханик
OFFлайн
Украина
Ахтырка
doctor_farsh, меняем платой, так как что то с МК, сам производитель рекомендует замену платой. Пробовали ремонтировать-на день-два. Плата в 2016 около 350 зелёных стоила.
Дата: Понедельник, 23.Апр.2018, 12:40 | Сообщение # 123
Стажер
У вас сообщений: 9
инженер
OFFлайн
Российская Федерация
Курган
Добрый день. Не могу найти схему для центрифуги CM-6M. Дело в том, что при работе разбилась одна из пробирок и осколком стекла выколола кусок одной из 3х сборок с 8 ножками, которые стоят перед мощными транзисторами. На самих сборках вся маркировка затёрта. По указанным здесь ссылкам схема не находится. Заранее благодарю за поддержку и понимание. kruanval@mail.ru
Дата: Суббота, 09.Июн.2018, 11:10 | Сообщение # 125
Стажер
У вас сообщений: 21
инженер
OFFлайн
Российская Федерация
Пятигорск
Добрый день. В ремонте центрифуга СМ-6М Elmi. При включении индикации никакой нет. Разобрал. +5 вольт и + 15 вольт есть смотрел осциллографом. На контроллер Atmega приходят +5 вольт. Сам контроллер не греется. Подозрение на него может прошивка слетела. Подскажите что, как и куда копать. Заранее благодарен
Дата: Суббота, 09.Июн.2018, 11:41 | Сообщение # 126
У вас сообщений: 792
инженер по ремонту медоборудования
OFFлайн
Российская Федерация
Благовещенск
ЦитатаDavid_Afrika ()
На контроллер Atmega приходят +5 вольт. Сам контроллер не греется
До передней панели (до экрана) питание доходит, провода целы? Если Да, можно попробывать осцилом зацепиться за кварц проца, и если там тишина, то процу капец...
Дата: Суббота, 09.Июн.2018, 17:26 | Сообщение # 127
Стажер
У вас сообщений: 21
инженер
OFFлайн
Российская Федерация
Пятигорск
До передней панели 5 вольт доходит. Забыл уточнить есть выгоревшие сегменты у индикатор на панели. Стал осциллографом на оба конца кварца картина вот такая. Странно что стабилизатор 5 вольт и 15 вольт греются... Довольно теплые через какое то время. Думаю их заменить
Дата: Воскресенье, 10.Июн.2018, 02:30 | Сообщение # 128
У вас сообщений: 792
инженер по ремонту медоборудования
OFFлайн
Российская Федерация
Благовещенск
ЦитатаDavid_Afrika ()
Странно что стабилизатор 5 вольт и 15 вольт греются
Не странно. Микроконтроллер по прежнему под подозрением. Частоту померяй осцилографом как здесь https://www.youtube.com/watch?v=vCrEQoAkPB0 Отцепи переднюю панель и посмотри пропадет ли нагрев элементов, если нет, отцепи ногу плюса микроконтроллера и посмотри перестал ли греться стабилизатор. На сколько сильно греется стабилизатор, через какое время рука перестает терпеть?

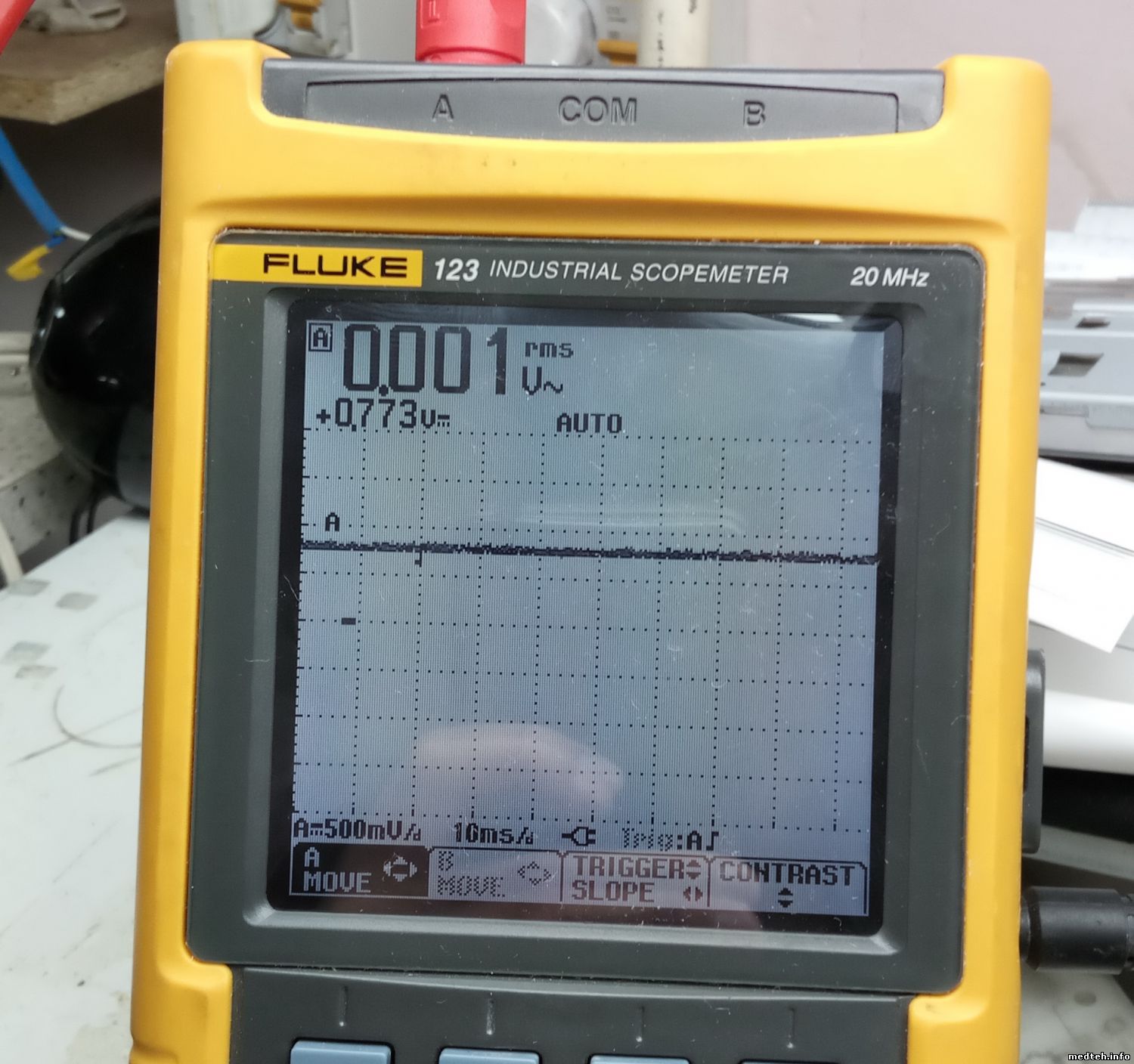

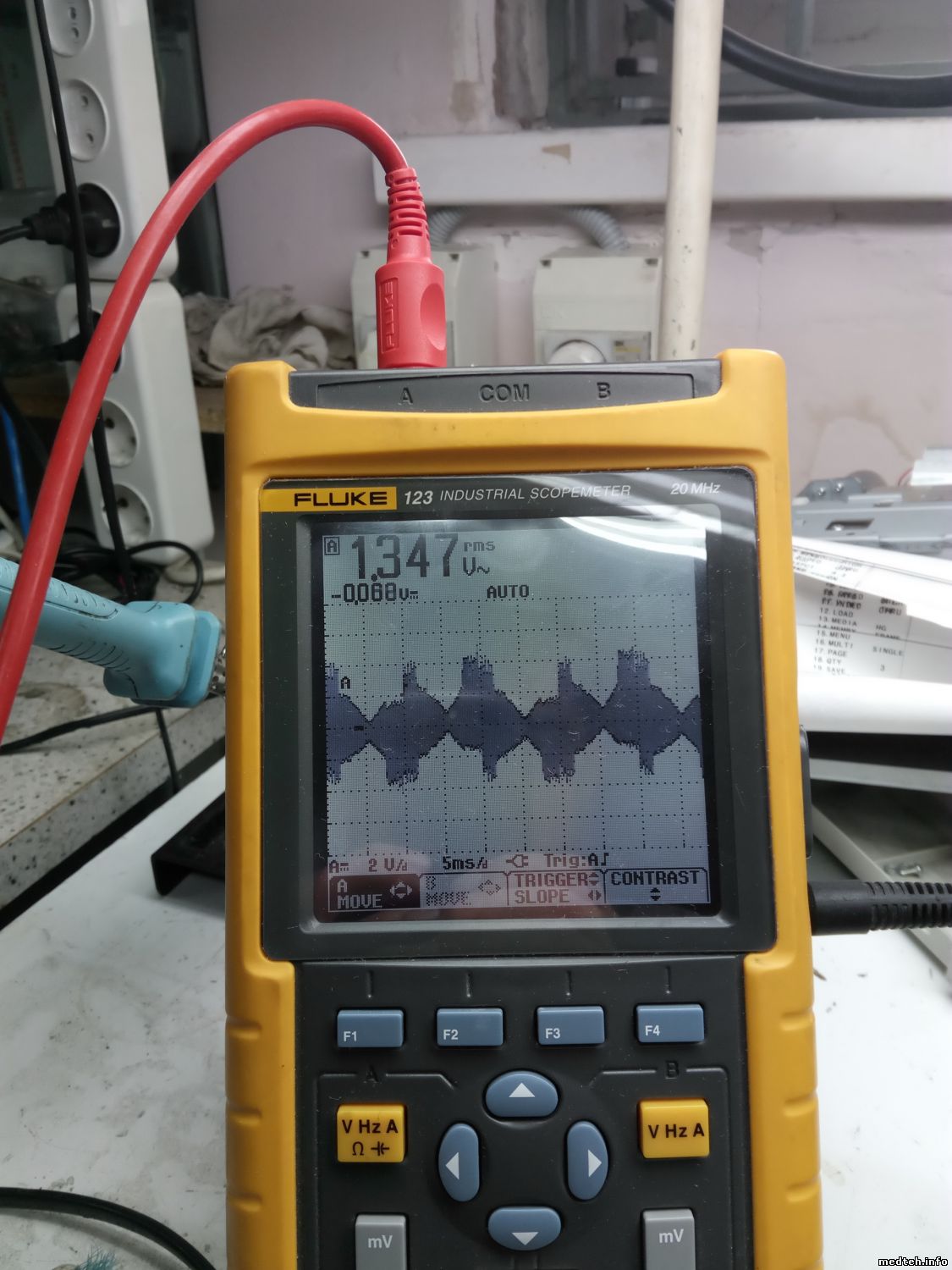

Поменял стабилизаторы +5 вольт и +15 вольт, также греется, отцепил переднюю панель тот же самый результат. Осциллограмма частоты кварца во вложении, просто пряма 0,7 вольта никакой частоты. Через секунд 40 рука уже не терпит. Греется именно 5 вольтовый стабилизатор. Выпаял контроллер полностью. Но стабилизатор все равно греется. Напряжения +5 вольт и +15 вольт идеально ровные. Думаю что контроллер, но почему 5 вольт так дико греется?
Дата: Пятница, 15.Июн.2018, 08:20 | Сообщение # 132
У вас сообщений: 792
инженер по ремонту медоборудования
OFFлайн
Российская Федерация
Благовещенск
David_Afrika, Удачи дружище. У меня редко терпения хватало довести бахнутые платы до ума, да и не всегда работали они долго и счастливо после ремонта, следом бахало что то еще. Ситуацию спасала покупка платы целиком (благо не дорого и главное быстро)
Дата: Воскресенье, 17.Июн.2018, 10:02 | Сообщение # 133
Стажер
У вас сообщений: 21
инженер
OFFлайн
Российская Федерация
Пятигорск
doctor_farsh, я с данной центрифугой в плане сложного ремонта сталкиваюсь второй раз уже. Первый раз микроконтроллер грелся. Запросил мне сказали что платы такие уже давно не выпускают, вот и думаю что только через восстановление и поиска неисправного элемента.
Дата: Понедельник, 18.Июн.2018, 16:08 | Сообщение # 134
У вас сообщений: 792
инженер по ремонту медоборудования
OFFлайн
Российская Федерация
Благовещенск
David_Afrika,
ЦитатаDavid_Afrika ()
Первый раз микроконтроллер грелся
А как это удалось победить? Обычно после этого плата трупак. Энтузиастами написана прога и выложен hex файлик где то на форуме - типа аналог штатной прошивы, но платы, схемы меняются и тут как бы надо смотреть.
Коллеги, кто-нибудь сталкивался со следующей проблемой? При установке количества оборотов, максимум что получается выставить это 2,3х100 не смотря на то что для этих центрифуг максимальное кол-во оборотов равно 3500. В чем может быть проблема?
Как оказалось нужно просто сменить режим с отображения ускорения на RPM, делается это по инструкции, если не ошибаюсь, то нужно одновременно зажать обе стрелки.
Дата: Вторник, 17.Июл.2018, 13:41 | Сообщение # 139
Стажер
У вас сообщений: 22
Врач
OFFлайн
Российская Федерация
Москва
И по g пробовал и rpm и режим gell plasma 1300 13 min раньше всё получалось (( .

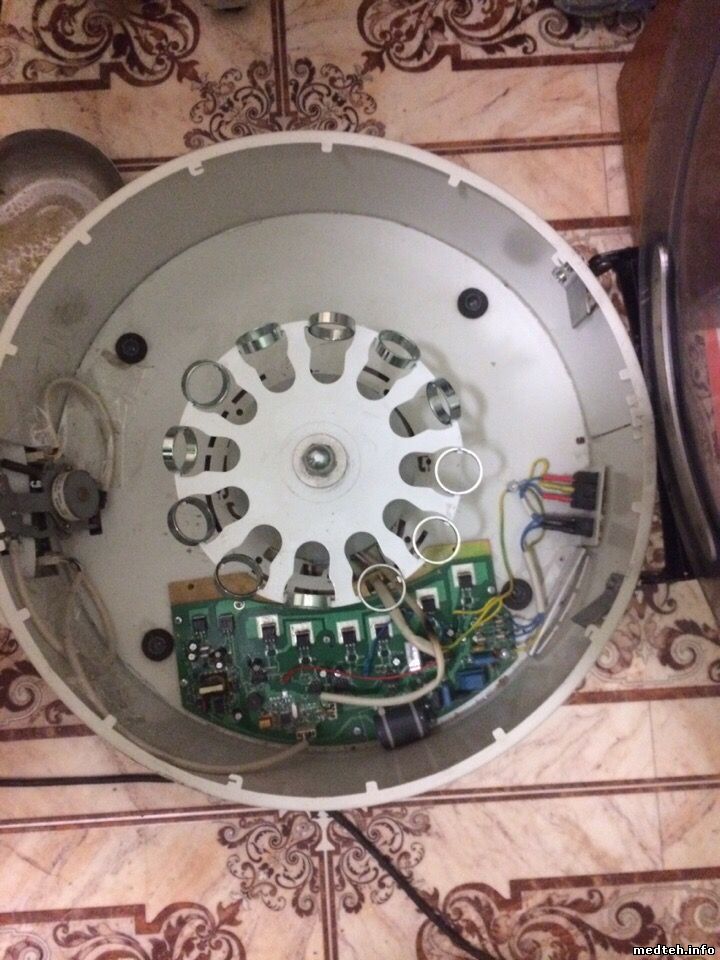

Неохота в детстом везти волгоградка далеко . Вчера разобрал . Сегодня немогу резинку уплотнительную правильно поставить на внутренний кожух ошибку выдаёт error op типо открыта ((
Дата: Вторник, 17.Июл.2018, 14:19 | Сообщение # 140
У вас сообщений: 792
инженер по ремонту медоборудования
OFFлайн
Российская Федерация
Благовещенск
Цитата762rip ()
выдаёт error op
Проверь внимательно закрылось ли корыто на защелки, иначе при работе оно слетает с неодетых защелок и разлетается в хламешник, попутно унося в космос плату и пробирки... Сначала ставится корыто, потом резинка (так проще) Ошибку Er bd не дает?
по периметру центрифуги металические выступы с прорезями, на корыте "салазки". Надо чтобы все прорези попали в салазки и повернуть, бывает так что не все попадают после поворота и корыто немного перекашивается, но этого не видно сразу, а выскочить может в процессе работы. Если ошибка по открытию не уходит и корыто стоит на салазках нормально, надо снимать переднюю панель с кнопками, там механизм - весьма понятный, но если нет уверенности в происходящем, лучше конечно туда не лезть.
Сообщение отредактировал doctor_farsh - Среда, 18.Июл.2018, 15:51
Представьте себе врача, особенно, хирурга, который не знает анатомию, не имеет результатов необходимых анализов ... и начинает вскрытие организма ...
Вы что, коллега (doctor_farsh), не представляете себе последствия подобных деяний "врача" на основе ваших "советов"? ... Я понимаю что вы что-то знаете ..., но вы "включайте и голову" ... Вы же спозиционировали себя на Форуме как инженер, а не как "слесарь от водопровода", готовый, не задумываясь, без разбора, помочь всем и вся ... А про здоровье пациентов подумали?! (Ай-Ай!).
Неужели в Москве нет технически зрелых медтехников, имеющих соответствующие контрольно-измерительные приборы, которые придут и выяснят причины, указанные в с.1 ... И которым за их знания/умения и работу заплатят достойные деньги ... В данном случае, этот "врач" или его "команда" ...
Врач, к великому сожалению, не понимает, что пока имеет дело с "крутилкой", а не с лабораторной центрифугой, которая должна по своим параметрам технической работоспособности отвечать требованиям медицинской, в данном случае лабораторной, методики ... Кто, чем и как будет проверять технические параметры "крутилки" после его вмешательства ("ремонта" - сборки-разборки без наладки режимов)? ...
Сообщение отредактировал МВР - Среда, 18.Июл.2018, 11:33
Уважаемый, что за пробирки? Какие были, какие теперь? Что поменялось в технологии ДО центрифуги? Взять кровь в пробирку, ничего с ней не делать, если через 10 минут будет видимый сгусток, а через 30-40 мин плотный тромб в ~половину пробирки, то пробирка нормальная. Ничего инновационого в пробирках "для APRF" нет, стекло - исторический лабораторный активатор.
Центрифуга не делает сгусток, она только делит по градиенту плотности. Клетки вниз, плазму/сыворотку вверх. Всё. Сгусток - следствие запуска каскада свертывающей системы. Если в пробирках антикоагулянт, например, цитрат или гепарин, то ни Элми, ни Термо с Хеттихом его не "выжмут". Подавая сигналы в рог, Будь всегда справедлив и строг!
Сообщение отредактировал Клифф - Среда, 18.Июл.2018, 09:23
МВР, При всем уважении оставьте свое мнение при себе, я понимаю что вы очень опытный человек и возможно с возрастом я тоже пойму о чем речь, но пока увы
ЦитатаМВР ()
Я понимаю что вы что-то знаете ..., но вы "включайте и голову" ... Вы же спозиционировали себя на Форуме как инженер, а не как "слесарь от водопровода", готовый, не задумываясь, без разбора, помочь всем и вся ... А про здоровье пациентов подумали?! (Ай-Ай!).
Обитаю на ДВ и здесь со спецами (коим себя особо не считаю) и финансированием не представляете что творится (я так понимаю и форум для этого создан), часто приходится ремонтировать оборудование по телефону по доброте душевной за БЕСПЛАТНО людям с которым вообще не знаком и ни разу не встречался и вы не представляете себе на что способны врачи, которым очень надо отремонтировать аппарат от которого возможно зависит жизнь пациента в каком нибудь селе или пгт (в некоторых даже нет интернета и мобильная связь через раз пашет), а инженера они не дождутся никогда, потому что ни одна фирма (или больница у которой есть свои медтехники) не отправит человека в долг тем более с запчастями в надежде получить оплату за его работу в лучшем случае через год через суд. Ссори за оффтоп.
Сообщение отредактировал doctor_farsh - Среда, 18.Июл.2018, 15:56
Дата: Четверг, 19.Июл.2018, 06:41 | Сообщение # 147
Медтехник
OFFлайн
Российская Федерация
.
Поскольку качествооказания медицинских услуг и медицинской помощи напрямую зависит от качестватехнического состояния применяемой при этом медицинской техники, МЕДТЕХНИК (на любой штатной должности) обязан (!!!) понимать важность и ответственность своего труда и своих советов. Он должен понимать, кому (!) и что советовать, и к каким последствиям приведёт «совет», каким бы он «душевным» ни был! …
Есть великое разделение труда: медику (врачу) - медицинское, медтехнику – техническое … Каждый из них должен с умом заниматься своим!!! … Тем более, что Клифф прояснил квалификационный уровень того московского "врача" … И «душевный» технический совет оказался, по меньшей мере, «никчемушним» (теперь "врач" и центрифугу ни за что попортил) … И дай Бог, чтобы его пациенты были бы здоровы и живы после вмешательства в «техническое» (и не только) этого московского "врача" …
На Форуме, в одной из тем, уже было обсуждение важности понимания советов и их применения на практике … Видимо, optimizer, не все, везде и всё читают …
P.S. Вот, optimizer, и doctor_farsh молодец (!) - понял (в отличии от Вас), за что ему и спасибо (хотя Вы, не Ваше, а моё «спасибо» у него можете и отобрать - разрешаю, если поднимется у Вас на то "рука", ведь технически Сайт позволяет воровать/отбиратьчужое мнение/благодарность)... (вывод сделан на основе "делишек" и личной переписки).
Сообщение отредактировал МВР - Четверг, 19.Июл.2018, 19:15
Дата: Пятница, 19.Окт.2018, 09:31 | Сообщение # 148
Стажер
У вас сообщений: 12
Медтехник
OFFлайн
Российская Федерация
Челябинск
Полевики Q1-Q6 родные STB9NK60Z в продаже не нашел. заменил на аналог STD10NM60ND, корпус меньше, но ножки впаиваются на посадочные места без проблем. После замены работает на ура. Рекомендую менять сразу и конденсаторы С30, С33, С35 - 25V 47mkF при проверке показали утечку, проверить можно измерением резисторов R29-R34, если не 10кОм, то кондер или полевик.
Дата: Четверг, 21.Фев.2019, 17:38 | Сообщение # 149
Стажер
У вас сообщений: 12
инженер радиотехник
OFFлайн
Украина
Харьков
Пришла в ремонт - выгорают предохранители, прозвонил выяснил что пробиты 5 из 6 ролевиков, заменил на аналог(оригинальные ждать месяц) все заработало!!!
Дата: Четверг, 21.Фев.2019, 17:39 | Сообщение # 150
Участник
У вас сообщений: 63
медтехник
OFFлайн
Российская Федерация
Нижнеудинск
Кто поделится принципиальной схемой к центрифуге ELMI CM-6M.Печатная плата CM6MC03.pcb(контроллер ATMEGA48).Собрался писать прошивку,составляю схему платы,если у кого есть поделитесь.
Кто поделится принципиальной схемой к центрифуге ELMI CM-6M. Печатная плата CM6MC03.pcb(контроллер ATMEGA48). Собрался писать прошивку, составляю схему платы, если у кого есть поделитесь.
Прошивка для Вашей платы на атмега48. Два файла в папке, что хекс , что бин одно и тоже. Плюс скрин фьюзов. Это то, что я слил с проца. https://yadi.sk/d/D0xQ8x0kjE4dOA Могу отдельно, для убедительности сбросить фото платы. .
В свою очередь мне нужна прошивка на плату CM6MC C квадратная плата на проц Atmega8535.
Дата: Пятница, 01.Ноя.2019, 19:12 | Сообщение # 158
Стажер
У вас сообщений: 8
Техник, ремонтник.
OFFлайн
Российская Федерация
Москва
Здравствуйте. Центрифуга CM-6M. Ничего не сгорело, фазы на месте, управление исправно. 7.5 КГЦ DUTY CYCLE 47-51% -управляющий сигнал на самом старте. С датчика оборотов (1 холл) прямоугольники идут и процессор их получает (при ручной раскрутке вылетает "ERR"). Проблема в том, что не хватает момента на старте. При этом еле различается слабый свист обмоток. Если рукой немного докрутить, то раскручивается. На максимальные обороты выходит. Если просто включить и ничего не трогать, то раскрутка 50 на 50 или хуже. Во всех случаях старт очень слабый, неуверенный или, соответственно, Ошибка "bd". Кто-нибудь сталкивался? Может мотор накрылся? Но механика у него не испорчена. От руки он вращается без проблем и сопротивления.
PS
Посмотрел внимательно мотор и обнаружил, что есть проблемные зоны, в которых, если туда-сюда подраскручивать вал, ощущается более сильное сопротивление. И именно с этих положений штатный старт не происходит. Что можно с таким двигателем сделать? Это трехфазник.
Сообщение отредактировал Zaxxon001 - Суббота, 02.Ноя.2019, 00:04
