.Эта тема является результатом объединения многочисленных личных эгоистичных тем авторов, созданных с 2010 года, объединённых в эту тему для того, чтобы в будущем облегчить участникам Форума медтехников поиск ответов на их текущие вопросы. В ней собрана вся найденная на Форуме информация об аппарате магнитной терапии "Полюс-2М". . Одно дело, рыскать по всему форуму с бесчисленным в нём количеством тем о разнообразном оборудовании различных тематик в поисках тем об искомом аппарате (а их насоздано множество), найдя которые, ещё и каждую прочитать. Другое дело, прочитать только одну тему про нужный аппарат, и уже только в ней искать ответ на свой вопрос ...
.ВНИМАНИЕ !Прежде, чем изложить в этой теме своё сообщение (пост),проследитеза тем, чтобы тематика вашего сообщения соответствовала ИЗНАЧАЛЬНОЙ тематике темы (в том числе по наименованию, типу/марке, модели аппарата), и чтобы информации, подобной вашей, в ней не было! .В противном случае –потрудитесьнайти на Форуме тему с нужной вам тематикой!ИТОЛЬКО убедившись, что на Форуме нет таковой обобщающей темы, вы можете создать новую, или обратиться к модераторам за помощью!
.Не пишите сообщения попусту и от эмоциональных перевозбуждений, не плодитепосты-хвосты(вместо редактирования своего поста для добавления в него новой информации следующая прямо за ним, в режиме монолога, чередатолько своихновых постов с этой информацией) – такая манера изложения своих мыслей в темеудлиняет тему! В будущем другим её будетнудночитать ... .А также, не увлекайтесь излишним, необдуманным цитированием, и если вы специалист, то подумайте прежде: нужна ли цитата (а особенно длинная/нудная, да ещё и хуже того - цепочка из цитат ) – поэтому излагайте свои мысли! .И ещё к сведению иобязательному исполнениюсм. по ссылкеэтоТРЕБОВАНИЕ (с.20) ! .
Неисправность!!!!!!!!!!!!!!!! Полетел таймер. Но выглядит следующим образом, от 0 до 9 индикация нормальная, при задании 10 и выше минут - иероглифы. Таймер не отключается. Уже боюсь туда лезть. Уж слишком долог в ремонте. Опыт был.
Дата: Вторник, 22.Апр.2014, 04:48 | Сообщение # 42
Стажер
У вас сообщений: 33
инженер
OFFлайн
Российская Федерация
Кемерово
RUSSKIJ, Смотри питание контроллера +5В, а также проверь реле и транзисторные ключи к ним... Если они не работают, то выглядит как глюки контроллера. Если не трудно, и есть возможность, считай программу с контроллера Atmel 8515. Если не защищена от считывания, выложи в общий доступ. Буду премного благодарен. У нас один такой аппарат, поэтому уже больше чем полгода ищу...
Сообщение отредактировал fedorofmv - Вторник, 22.Апр.2014, 04:49
Дата: Пятница, 23.Май.2014, 11:03 | Сообщение # 44
Стажер
У вас сообщений: 33
инженер
OFFлайн
Российская Федерация
Кемерово
infinity, скорее всего надо копать реле. А как насчет считать программу с контроллера Atmel 8515?
А что не так с контроллером? Может все же реле? Или ключи транзисторные? Вот у меня, например, точно контроллер - у него КЗ по питанию. Но при этом его вообще нельзя включить. А у тебя же вроде работает. Может прошивку сдерешь с контроллера?
Сообщение отредактировал fedorofmv - Пятница, 23.Май.2014, 11:05
Дата: Пятница, 22.Авг.2014, 11:04 | Сообщение # 48
Участник
У вас сообщений: 83
Александр
OFFлайн
Российская Федерация
Орел
Полюс-2М на МК Atmega8515, стабилизаторы напряжения стоят 121515DZ и 1205DZ. Работает только синусоидальный режим. Был пробит полевик, заменил-не помогло. Реле в синусоидальном режиме работают нормально. Подскажите, в чём может быть проблема? Благодарю за Ваш ответ.
Сообщение отредактировал med57 - Пятница, 22.Авг.2014, 11:05
Дата: Понедельник, 01.Сен.2014, 06:52 | Сообщение # 49
Стажер
У вас сообщений: 16
электромонтажник
OFFлайн
Российская Федерация
Иркутск
Долго маялся с контроллерами, приходилось выписывать платы новые у изготовителя, но при общении с разработчиками выслали прошивку по первому запросу без требований и условий. Выкладываю. .
Не совсем понял. Раньше пытался писать, не принимался текст, теперь пишет недопустимый формат изображения. Если нужна прошивка, расскажите как вставить файл zip. .
med57, неважно какие стабилизаторы, они просто формируют питающие напряжения: 121515 для операционников (двуполярку), 1205 для логики. Импульсный режим- смотри импульсы на управлении симисторами, связку IRF-кондер-диод и управление IRF 740, хотя был случай, когда подтекали бронебойные конденсаторы резонансные (2 и 4 мкФ). .
Теоретически питание логики 4,8-5,2в, но в 80-х годах по бедности диагностического оборудования для вычисления поддыхающей микросхемы на подозрительную плату подавали 6в с отдельного блока питания. Система (не медицинская, станки с ЧПУ) работала без сбоев года 4. В питании логики главное чтоб напряжение не плавало при динамической нагрузке и не было больших импульсных помех.
И все-таки 1205-одно питание +5в. Эти конверторы и маркируются соответственно: 1205-вход 12в, выход 5, 121515-вход 12в, выход +- 15. В нете посмотри даташит групповой [url=http://www.aimtec.com/site/Aimtec/files/Datasheet/HighResolution/AM1D-Z.pdf]
Дата: Четверг, 04.Сен.2014, 03:38 | Сообщение # 54
Стажер
У вас сообщений: 16
электромонтажник
OFFлайн
Российская Федерация
Иркутск
Согласен. К сожалению под рукой нет такой платы, да и попадалась только один раз. +-5в питают операционники, которые выдают на проц сигналы SYNC (наличие переменки с транса) и 115, 125- наличие тока в излучателях при работе. Поэтому и 5в, чтоб не перегружать проц по входам. Вообще проц управляет всем, и если все кнопки и индикаторы на лице работают устойчиво, то можно сделать вывод о его работоспособности, не может ведь питание влиять только на один порт, хотя 6,7в это слишком. А питание красивое? Ни импульсных помех, ни провалов? А то бывают такие помехи, что цифровой мультиметр показывает не напряжение в точке, а погоду в соседней области.
Дата: Четверг, 04.Сен.2014, 15:30 | Сообщение # 55
Участник
У вас сообщений: 83
Александр
OFFлайн
Российская Федерация
Орел
s_igor_l, не успел глянуть, прибор увезли обратно в лпу, на лицевой панели индикация и кнопки исправно работали, питание осцилом не посмотрел. Если будет развитие отпишусь, в любом случае спасибо за подсказки Благодарю за Ваш ответ.
Полюс 2м4(пять реле, 2 симистора, конденсаторы красные на плате) - не работают 2 и 3 уровни интенсивности в импульсном режиме, в синусоидальном работают все 4. В синусоидальном интенсивность регулируется реле к1 и к2, а вот с импульсным непонятно... Кто-то может подсказать как должна регулируется интенсивность в импульсном? Благодарю за Ваш ответ.
Дата: Понедельник, 12.Окт.2015, 09:47 | Сообщение # 59
Стажер
У вас сообщений: 16
электромонтажник
OFFлайн
Российская Федерация
Иркутск
Интенсивность в синусоидальном режиме изменяется переключением обмоток трансформатора при помощи реле (не используя IRF 740 и кондер), а в импульсном управляется непосредственно импульсами с процессора. Это абсолютно разные режимы. Было дело, слетала прошивка на отдельных уровнях. См. импульсы на базах и коллекторах транзисторов управления симисторами. По-моему на нерабочих уровнях они у меня были инвертированые.
Дата: Понедельник, 12.Окт.2015, 11:43 | Сообщение # 60
Участник
У вас сообщений: 83
Александр
OFFлайн
Российская Федерация
Орел
s_igor_l, да, спасибо, я уже проверил путём замены процессора с другого аппарата-стали работать все интенсивности в импульсном. Здесь была прошивка загружена, Вы не знаете под какую версию платы? Благодарю за Ваш ответ.
Дата: Пятница, 13.Ноя.2015, 11:31 | Сообщение # 61
Стажер
У вас сообщений: 16
электромонтажник
OFFлайн
Российская Федерация
Иркутск
Не вникал, но по-моему прошивка едина для 3-х плат: с кондерами подкачки на плате, с вынесенными в корпус и с интегральными стабилизаторами. Ведь схема остается единой. Думаю если транзисторы управления симисторами базами подключены к тем же выводам проца, то прошивка должна подойти.
Дата: Четверг, 26.Ноя.2015, 14:43 | Сообщение # 62
Стажер
У вас сообщений: 7
OFFлайн
Российская Федерация
Прошивка 2mep3 совпадает с выложенной здесь на форуме, но при заливке в мсх. аппарат заработал, но не переключаются режимы мощности. Может кто чего подскажет? Может условия заливки какие-то?
Дата: Вторник, 22.Дек.2015, 11:50 | Сообщение # 63
Стажер
У вас сообщений: 5
сервисный инженер
OFFлайн
Российская Федерация
Североуральск
Прошивка polus2mep3-full.hex не полноценная. Всё работает, кроме: светодиоды (канал1,2) не горят при частоте 10,17,25,50 треуг.импульсах. При переменке 50гц загораются с задержкой.Не работает прерывистый режим на переменке 50гц., хотя светодиоды (канал1,2) индицируют правильную работу.
polus2mep41-ful.hex . Всё работает, кроме: светодиоды (канал1,2) не горят при частоте 10,17,25,50 треуг.импульсах.Не работает прерывистый режим на переменке 50гц., хотя светодиоды (канал1,2) индицируют правильную работу. Прошивки проверены на аппарате 2008 года вып.(на плате написано POLUS2M3 SN 08.11.31) Состав :реле_4шт.,BT137-600_3шт., IRF740_1шт.
В моём аппарате ПОЛЮС2-М из-за неисправности блока питания, повредилась прошивка. не работал 1-режим (кн.интенсивность) и не горели светодиоды (канал1,2). После пере прошивки всё заработало, кроме того что описано выше. Ищу рабочую полноценную прошивку.
Сообщение отредактировал albl - Вторник, 22.Дек.2015, 12:46
Дата: Четверг, 14.Янв.2016, 13:11 | Сообщение # 64
Заглянувший
У вас сообщений: 1
инженер
OFFлайн
Российская Федерация
Екатеринбург

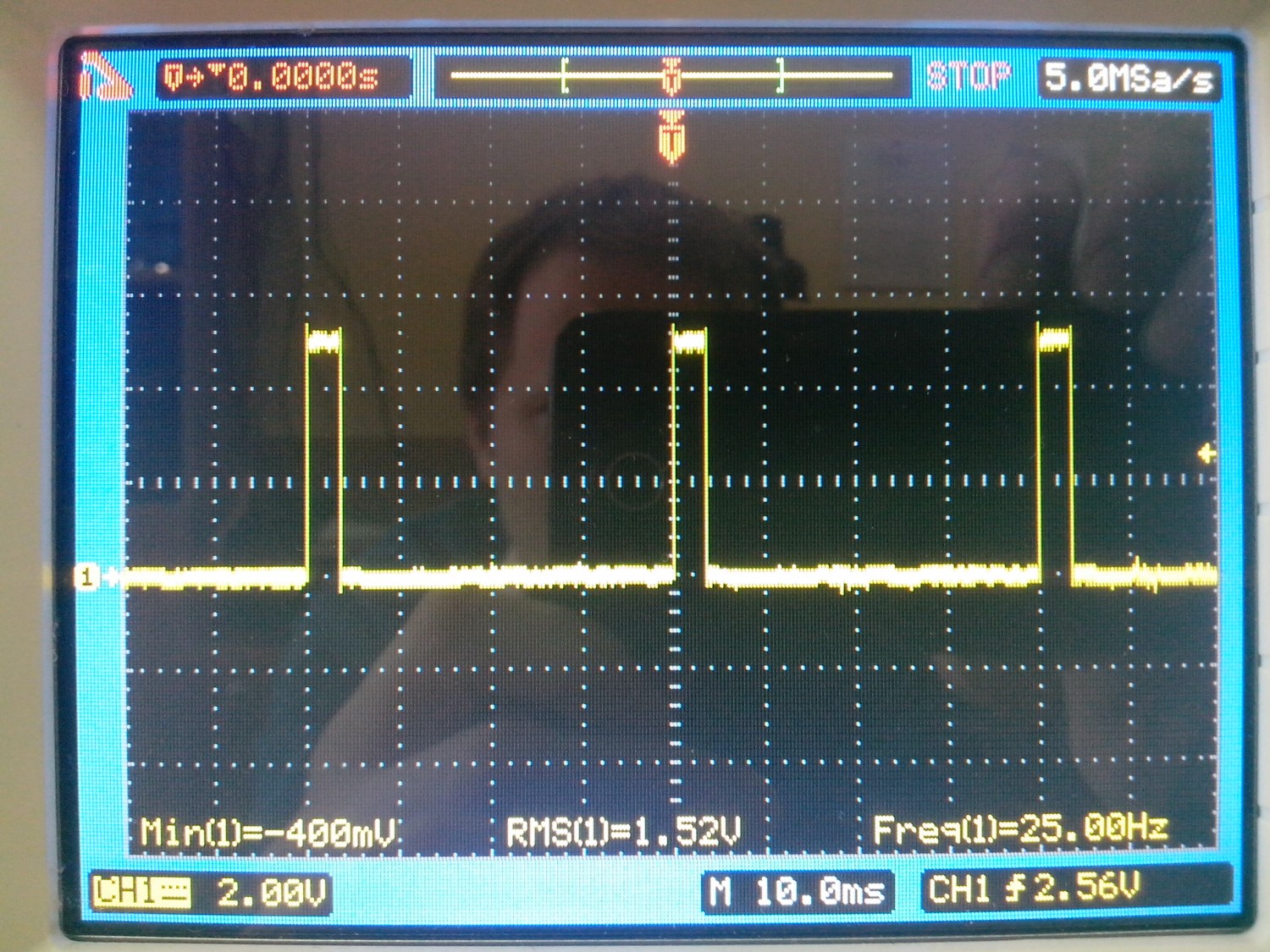

Парни! Не работает интенсивность №3 в импульсном режиме. На выходе с порта на затвор полевика в этом режиме маленькие по амплитуде и редкие тычки проскакивают. В интенсивности 1,2,4 прямоугольники ТТЛ уровня.
Что может процессору запрещать?? Один опер как я понял из синуса делает "фазу" процессору. Остальные зачем??? Они могут работать по разному от №интесивности??
Дата: Пятница, 08.Апр.2016, 12:49 | Сообщение # 66
Заглянувший
У вас сообщений: 3
Электроник
OFFлайн
Российская Федерация
Ленинск-Кузнецкий
Цитата
Что может процессору запрещать?? Один опер как я понял из синуса делает "фазу" процессору. Остальные зачем??? Они могут работать по разному от №интесивности??
Один операционник - детектор "нуля" (переход сетевого напряжения через НУЛЬ). Нужен для того, что бы семисторы открывались в момент перехода через нуль. Два других операционника - детекторы тока через излучатели... по их сигналу микроконтроллер узнает что в канале все в порядке и зажигает светодиоды каждого канала.
Цитата
Да выложенные прошивки не полные есть полные с завода, пишите здесь мыло, кину
Al_sml Залил вашу прошивку "pol2m3" в плату "polus2m3 8.01.97" (состав платы: ATmega8515, кварц - отсутствует, 3 тиристора, 3 операционника, 4 реле, конденсаторы раскачки на шасси) Все работает! Есть все интенсивности (контроль по осциллографу), все режимы, вся индикация в норме! Единственное НО - в режиме "Синус 50Гц" выходной сигнал включается с задержкой 5-10 секунд после старта. В импульсном режиме выходной сигнал появляется сразу. На нормальную работу НЕ влияет! Всем доволен!
Al_sml Спасибо!
Сообщение отредактировал BacuJIuu - Пятница, 08.Апр.2016, 12:52
Дата: Четверг, 29.Дек.2016, 17:01 | Сообщение # 68
Стажер
У вас сообщений: 21
инженер
OFFлайн
Российская Федерация
Пятигорск
Добрый вечер. При включении переключателя сети дымится полевик IRF740 и греется конденсатор 47мкФ * 400В. При это индикация работает. Подскажите в каком направлении искать. Просто не хочется заказывать плату. Хочется разобраться
Дата: Пятница, 30.Дек.2016, 08:57 | Сообщение # 70
Стажер
У вас сообщений: 21
инженер
OFFлайн
Российская Федерация
Пятигорск
andrey_ka, спасибо. в синусоидальном режиме все работает. Не работает первый канал в импульсном режими. Заменил симистор, реле пока безрезультатно. Боюсь прошивка слетела.
Дата: Понедельник, 20.Ноя.2017, 19:11 | Сообщение # 74
Стажер
У вас сообщений: 24
электромеханик
OFFлайн
Российская Федерация
Добрый день. Кто подскажет на этот Полюс схема есть? Полюс 2М завод ЭМА 2010года, 4 реле,3 шт. ВТ137, IRF740, Atmega8515-все на одной плате+плата индикации с управлением. Сгорели С1 и С2 по 33 мФ 400В.
Дата: Четверг, 01.Мар.2018, 20:11 | Сообщение # 76
Стажер
У вас сообщений: 24
электромеханик
OFFлайн
Российская Федерация
Сегодня отремонтировал Полюс 2М 2010г.-схемы здесь на него нет-одна плата "Добрый день. Кто подскажет на этот Полюс схема есть? Полюс 2М завод ЭМА 2010года, 4 реле,3 шт. ВТ137, IRF740, Atmega8515-все на одной плате+плата индикации с управлением. Сгорели С1 и С2 по 33 мФ 400В." Замена С1 и С2, ВТ1-полевой транзистор,зашунтировал С1 и С2 конденсатором С=0,1мкФ 600В, заработало одно плечо, нашел еще диод между мощными резисторами( при чем при провеке диод то нормальный, то нет). И все. Да кстати по переменке 50 работали оба канала. .
Диод рядом с С1 иС2 цел 1N4007, подгорел такой же во втором канале - проверка по = напряжению сравнением в каналах. 06051955
Дата: Понедельник, 05.Мар.2018, 07:30 | Сообщение # 77
Заглянувший
У вас сообщений: 3
Электроник
OFFлайн
Российская Федерация
Ленинск-Кузнецкий
Выкладываю с разрешения собеседника, которому скинул прошивку, фрагмент переписки... Думаю будет полезно
" Добрый день! Сбросьте пожалуйста полноценную прошивку на аппарат Полюс-2М. Плата "polus2m3" Не работает интенсивность - "3" " ---------- " Огромное спасибо за прошивки! Вы мне очень помогли, одна из них подошла! Микроконтроллер прошил, но есть проблема. Второй и четвёртый режим работают одинаково это видно по осциллограмме. Эти настройки полностью зависят от залитого файла EEPROM. Если этот файл не заливать в МК, то все режимы интенсивности работают одинаково и при первом запуске происходит загрузка сервисного меню. " ----------- > " В архиве с прошивкой есть файл "eprom.hex" - это и есть содержимое энергонезависимой памяти. И файл "fuses.txt" для конфигурации фьюз битов контроллера. Ну и сам файл прошивки "polus2m3-flash.hex" А какая прошивка подошла? " ----------- " Прошивка подошла из архива "pol2m3(рабочая).zip". Прошивки в других архивах не заливаются, пишет что ячейки вне диапазона. Пробовал несколькими программами заливать, результат тот же. С трудом раздобыл телефон конструкторского бюро, задал вопрос технику, в каких ячейках в файле епром задаются настройки для режимов интенсивности. Вот что он ответил: Уровни тока для импульсного режима (10, 17, 25, 50^) располагаются в eeprom со смещением 0x08. Записаны значения 0x14, 0x1e, 0x25, 0x32 - соответственно интенсивность 2 - 0x1e, 4 - 0x32. Синусоидальные токи коммутируются (~50) при помощи реле, и не имеют табличных значений в eeprom. Этот ответ упростил мне работу. Я обратно из микроконтроллера скачал файл епром и увидел чудо, ячейки, которые должны иметь значение 0x1e, 0x32 имеют значение 0xFF. Соответственно и контрольная сумма CRC не верна. Пробовал несколько раз перезаливать епром и обратно считывать, результат тот же. Тест памяти епром микроконтроллер не проходит, выдаёт ошибку. Основная флэш память - норма. Микроконтроллер под замену. " ---------- " Прошёл почти месяц с момента заказа микроконтроллера. Вчера получил долгожданную посылку. Залил в микроконтроллер основную прошивку и файл настроек EEPROM. Проверка записанных данных прошла успешно, без ошибок. Так же сделал четыре снимка с осциллографа на частоте 25 Гц, чтобы наглядно было видно, как меняется форма сигнала при изменении интенсивности от 1-4. Хочу отметить, что форма сигнала на снимках прямоугольная, а не зуб. Это связано с тем, что сигнал я брал напрямую с выхода микроконтроллера, так как основная проблема аппарата была связана с одинаковой интенсивностью №2 и №4. И ещё небольшое дополнение, (может пригодиться) при записи в данный микроконтроллер прошивки, самая благоприятная частота шины для записи 50 kHz. Установка более высокой частоты может привести к ошибкам записи прошивки в микроконтроллер. На этом у меня всё! "
Дата: Суббота, 17.Мар.2018, 20:24 | Сообщение # 78
Стажер
У вас сообщений: 13
Мед инженер
OFFлайн
Российская Федерация
Москва
Поступил аппарат полностью в нерабочем состоянии. был сгоревший предохранитель, варистор и на одном из плечей подгоревшие резисторы 30 Ом - 2 Вт . Заменил их, аппарат включился, но через 5 сек вылетел конденсатор 47мкф 400В, заменил его и полевик IRF740 правда на IRF840, прозвонил все диоды - они целы, на этом же плече обнаружил сгоревший семистор ВТ137 -заменил. Включаю аппарат, на любом из режимов через 30 сек после включения все на том же плече начинают греться мощные резисторы 30 Ом - 2 Вт. качество разъемов проверял, если отключить нагрузку с этого канала, то все гуд. Катушки прозванивал, между 1 и 2 ногой по 20 Ом. Подскажите куда дальше копать?
