Дата: Суббота, 07.Мар.2015, 10:45 | Сообщение # 42
Стажер
У вас сообщений: 19
нет
OFFлайн
Российская Федерация
Новокузнецк
сгорело сопротивление, лопнуло попала, не могу найти номиналов на него в найденной мною схеме (ГИКС.468151.001Э3) номиналов нет. просьба помочь в определение номиналов и подсказать возможные проблемы и их решения. СПАСИБО
Дата: Суббота, 07.Мар.2015, 21:41 | Сообщение # 47
У вас сообщений: 567
инженер-наладчик
OFFлайн
Российская Федерация
выборг
gv По схеме ГИКС 468151 001 Э3 через резистор R1 и конденсатор С1 подается сетевое напряжение на выпрямитель питания микросхем. Так что если была перегрузка по питанию в схеме то R1 и должен был перегореть.
Дата: Суббота, 07.Мар.2015, 22:53 | Сообщение # 48
Стажер
У вас сообщений: 19
нет
OFFлайн
Российская Федерация
Новокузнецк
ЦитатаYurkevich ()
gv По схеме ГИКС 468151 001 Э3 через резистор R1 и конденсатор С1 подается сетевое напряжение на выпрямитель питания микросхем. Так что если была перегрузка по питанию в схеме то R1 и должен был перегореть.

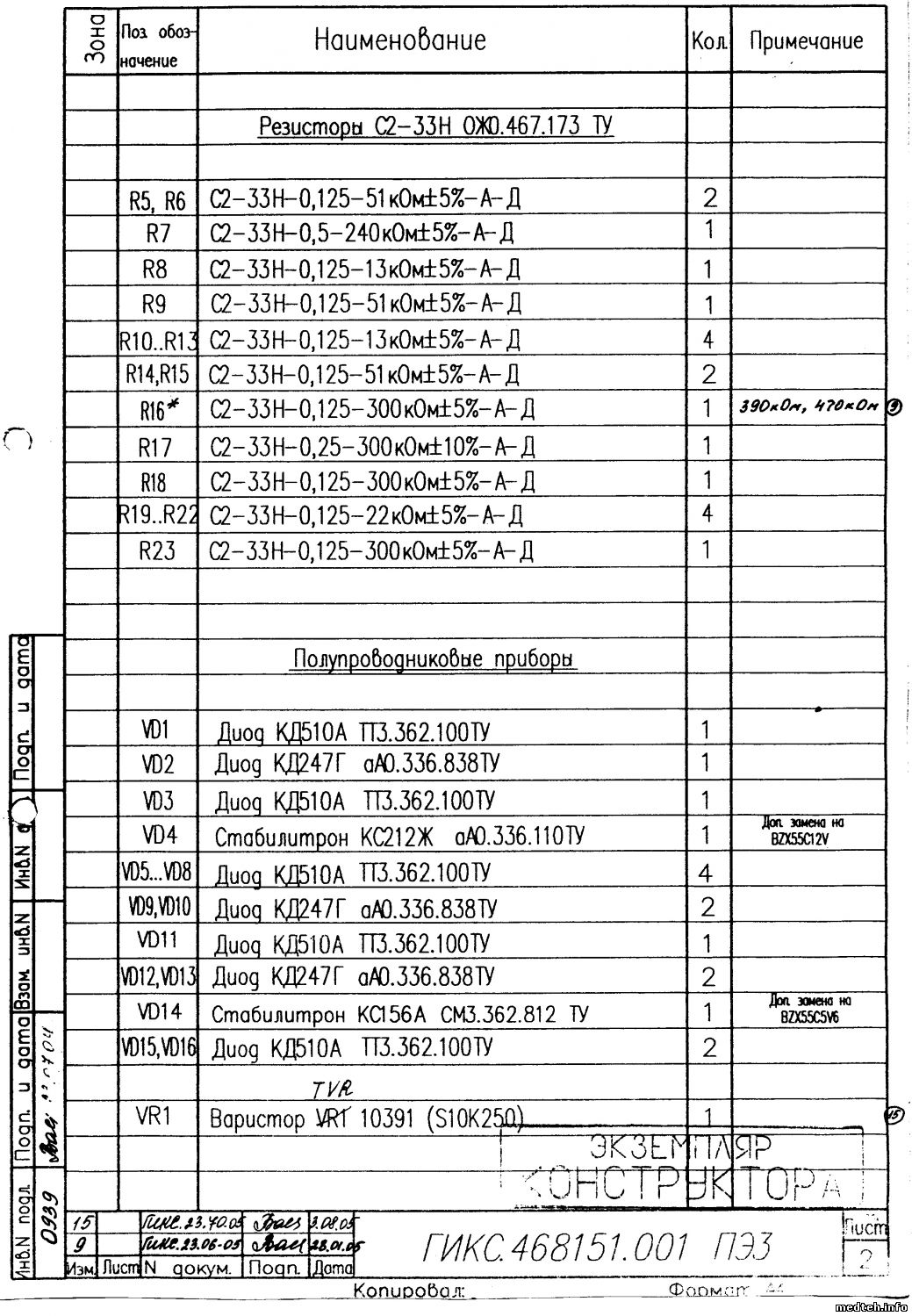

что это означает? мне нужно просто поменять сопротивления или еще где-то могут возникнуть проблемы??? также в списки номиналов указанны диоды VD1,VD3,VD5,VD6,VD11,VD16 типа КД510А, у меня на плате стоят сборки с 3мя лапами и маркировкой A6W, что это за элемент и можно ли поменять на КД510А??? а то VD3 лопнул так-же на плате отсутствует VD7,VD8.
Сообщение отредактировал gv - Суббота, 07.Мар.2015, 23:04
Дата: Суббота, 07.Мар.2015, 23:10 | Сообщение # 49
У вас сообщений: 567
инженер-наладчик
OFFлайн
Российская Федерация
выборг
gv Еще раз: по принципиальной схеме Алмаг'а через цепочку R1 и С1 сетевое напряжение подается на выпрямитель питающий микросхемы и все остальное. Так что. кроме замены резистора надо проверять почти все элементы на исправность
Дата: Воскресенье, 08.Мар.2015, 05:48 | Сообщение # 50
Стажер
У вас сообщений: 19
нет
OFFлайн
Российская Федерация
Новокузнецк
в списки номиналов указанны диоды VD1,VD3,VD5,VD6,VD11,VD16 типа КД510А, у меня на плате стоят сборки с 3-мя лапами и маркировкой A6W, что это за элемент и можно ли поменять на КД510А??? а то VD3 лопнул так-же на плате отсутствует VD7,VD8.
Дата: Воскресенье, 08.Мар.2015, 13:49 | Сообщение # 51
У вас сообщений: 567
инженер-наладчик
OFFлайн
Российская Федерация
выборг
gv В любом поисковике наберите "smd code A6W" и узнаете конкретный тип детали. Какое отношение "сборки с 3-мя лапами и маркировкой A6W" имеют к диодам КД510А, имеющими цилиндрический корпус с двумя выводами? Что значит "можно ли поменять на КД510А" - заменить на новый или заменить на диод другого типа? Через диод VD3 питание подается на каскад. собранный на транзисторе VT2. Как говорил Винни-Пух - "это ж-ж-ж не спроста" Если у диода лопнул корпус - то или через него протекал ох...й ток, или было приложено.... напряжение. Понятно тогда почему сгорел и R1. Диоды VD7,VD8 и R14 реализуют функцию ИЛИ для сигнала на вход D1.1. Если их нет, то в аппарате внесены изменения по сравнению с принципиальной схемой.
Дата: Воскресенье, 08.Мар.2015, 15:27 | Сообщение # 53
У вас сообщений: 567
инженер-наладчик
OFFлайн
Российская Федерация
выборг
gv А каков уровень Вашей профессиональной подготовки? Поисковики сообщают:обозначение A6W.(неполное название, ) может обозначать: и полевые транзисторы, и транзисторы Дарлингтона, и диоды BAS16 - BAS316 и пр. (для точного определения нужно указать что еще написано на корпусе) Если они установлены именно там, где должны быть диоды - то заменяются на КД510А или его аналог (здесь достаточно подобрать аналог по допустимому току и напряжениям)
Типовая неисправность: выгорает N-MOSFET D5NK50Z и транзистор BC847 в одном или нескольких плечах катушек L1-L4 а также предохранитель F1,F2. Причина: обрыв провода к одной или нескольким катушкам.(очень редко обрыв самой катушки) Ремонт: Заменить неисправные детали. Прозвонить все выходы на катушки (в основном блоке). Сопротивление между любым из выводов 1-4 и 5-ым(синий провод) должно быть равным 130 Ом , (между любыми из выводов 1-4 260 Ом). Как правило перелом всегда в месте входа провода в первую (от основного блока) катушку. В ней же находится коммутационная плата, на которой можно проверить остальные катушки(без их разбора) Измеряется также относительно синего провода , должно составлять около 130 Ом. В моем случае мультиметр показывал сопротивление при замерах в основном блоке 130Ом, но при замене мосфетов и предохранителя они вылетали повторно, либо вылетали в соседнем плече. причина таже перелом провода, (причем четыре из пяти) но так, как оставалось по две-три целые жилки, то мультиметр на малом токе показывал нормальные значения, а при включении в сеть этого сечения провода явно не хватало. В результате этих страданий родился этот mini-FAQ и полный список деталей
Сообщение отредактировал Razzgon - Понедельник, 30.Мар.2015, 20:05
Дата: Воскресенье, 26.Апр.2015, 18:20 | Сообщение # 56
Стажер
У вас сообщений: 19
нет
OFFлайн
Российская Федерация
Новокузнецк
Цитатаveveele ()
gv, В первую очередь проверьте С2 и VT2.
здравствуйте заменил С2 и VT2 также заменил VT1 индексация питания и работы появилась, но аппарат работает минуты две и выключается потом через некоторое время включив его повторно он включается. что еще может быть???
Дата: Четверг, 07.Май.2015, 17:03 | Сообщение # 59
У вас сообщений: 567
инженер-наладчик
OFFлайн
Российская Федерация
выборг
Светодиоды на коробке должны мигать. Если горят постоянно - то скорее всего не поступают импульсы на вход счетчика или он сброшен в 0 (проверить уровень на входе R м/сх) Для диагности лучше всего включить Алмаг через разделительный трансформатор (для обеспечения безопасности) , померить уровни напряжений на микросхемах и осциллографом посмотреть формы сигналов.
Дата: Понедельник, 11.Май.2015, 06:04 | Сообщение # 60
Стажер
У вас сообщений: 19
нет
OFFлайн
Российская Федерация
Новокузнецк
зеленый диод показывает подключение аппарата в сеть, а желтый диод работу аппарата и тухнет после 20 минут работы "ленты" . Вот 2 этих диода горят а "лента" не мигает
Дата: Понедельник, 11.Май.2015, 19:30 | Сообщение # 61
Завсегдатай
У вас сообщений: 226
медтехник
OFFлайн
Российская Федерация
Котовск
Судя по тому, что жёлтый с/диод тухнет после 20 минут, с большой долей вероятности можно сделать вывод - микросхемы-счётчики исправны. Следовательно, опять же с большой степенью вероятности, можно сделать вывод, что в кабеле в обрыве провод, по которому идёт "высокое", т.е. напряжение, поступающее через катушки индукторов на стоки транзисторов. Удостовериться в этом можно сняв крышку с самого первого индуктора и прозвонив провода. Если провод цел, то нужно проверить микросхему, с которой идут сигналы на затворы транзисторов, и сами транзисторы (что мало вероятно).
Дата: Вторник, 12.Май.2015, 19:16 | Сообщение # 62
Стажер
У вас сообщений: 19
нет
OFFлайн
Российская Федерация
Новокузнецк
прибор вроде запустился, но вот какая проблема после нескольких включениях (полностью отработав 20 минут) он включается на пару секунд, пока не перепаяешь конденсатор С2(35v 1000Mf) притом конденсатор целый. я один выпаиваю другой ставлю и наоборот . Странная ситуация что может быть ???
Дата: Вторник, 12.Май.2015, 22:22 | Сообщение # 63
Завсегдатай
У вас сообщений: 226
медтехник
OFFлайн
Российская Федерация
Котовск
Давайте сначала разберёмся в «терминах». Что значит «прибор вроде запустился»? На индукторах заморгали светодиоды? Если «да», то после чего это произошло: «жмякали» кабель, восстановили провод, заработало вдруг само? «…после нескольких включений он включается на пару секунд…». А что происходит потом: гаснут с/диоды на индукторах, гаснет жёлтый с/диод, гаснет зелёный с/диод? Какую паузу выдерживаете между включениями/выключениями? Чему равно напряжение на выводах С2? Опишите ситуацию как можно подробней.
ситуация такая я перепаял конденсатор С2 и все заработала, но работает 1-2 раза полностью 20 мин. а патом горят зеленый и синий индикатор и " лента " моргает как попала. Я перепаял С2 на новый и все опять заработало но на 2 раза.
изначально проблема была в лопнувшем сопротивлении R1, я не знал номиналов и обратился к форумчанам за помощью, большое им спасибо схемы нашлись, я заменил сопротивления, но ничего не поменялось прибор не горел и " лента " не работала, заменив 2 диода VD1 иVD3 а также транзистор VT1 загорелись света диоды на приборе, но "лента" не моргала, заменил конденсатор С2 и лента стала моргать но с проблемами описанными выше. работаю я в другой сфере, не связанной с ремонтам мед приборов, а с этим аппаратам решил разобщаться для расширения кругозора
Дата: Вторник, 02.Июн.2015, 09:30 | Сообщение # 71
У вас сообщений: 761
Сервис-инженер
OFFлайн
Российская Федерация
Владивосток
...интересует зав.№ и дата выпуска вашего прибора. Ко мне в ремонт подряд поступили два Алмага-01 №20112 и №20121, отработали пол года, ещё гарантийные. Все признаки указывают на дефектный микроконтроллер. Один удалось запустить прогревом и пропайкой ножек МК. Слыхал о выпущеной некондиц. партии приборов, но подробностей не знаю. Отсылать накладно, МК менять хлопотно, заказал плату.
Дата: Вторник, 02.Июн.2015, 14:32 | Сообщение # 72
У вас сообщений: 567
инженер-наладчик
OFFлайн
Российская Федерация
выборг
А откуда микроконтроллер? Если верить заводской схеме ГИКС.468151.001 Э3 - то там микросхемы 561ИЕ10, 561ИЕ16, 561ИД1. Или речь идет о каком-то другом Алмаг -1?
Дата: Четверг, 04.Июн.2015, 17:30 | Сообщение # 76
Стажер
У вас сообщений: 16
ЦПШ
OFFлайн
Российская Федерация
Новокузнецк
Цитатаgv ()
...так-же на плате отсутствует VD7,VD8...
Чисто ИМХО ситуация следующая. В схему наверняка были внесены изменения по причине замены советской м/сх к561ид1 на буржуинскую CD4028. При этом, наверняка, с 11 пина DD3 на 2-й пин DD1.1 тупо бросили перемычку. Но если после этих инноваций в схеме остался R14, то на 2-м пине DD1.1 вместо полноценного 12-вольтового фронта будет хиленький 6-вольтовый, ибо имеет место быть делитель R2 / (R14 || R18). Отсюда и все чудеса с перепайкой C2 (пульсация чуть изменилась и счетный вход DD1.1 перестает цеплять спадающий фронт синхронизации 50 Гц). Афтор, смотри реальную схему, если оно действительно так, то просто выпаивай R14 и жизнь должна наладиться.
Сообщение отредактировал serg_42 - Четверг, 04.Июн.2015, 18:58
Дата: Четверг, 04.Июн.2015, 18:22 | Сообщение # 77
Стажер
У вас сообщений: 16
ЦПШ
OFFлайн
Российская Федерация
Новокузнецк
Цитатаyblod5 ()
...Ко мне в ремонт подряд поступили два Алмага-01 №20112 и №20121, отработали пол года, ещё гарантийные...
Если я не ошибаюсь, то в pic12f509 отсутствуют подтягивающие pull-up резисторы на портах, да и по любому в пиках при сбросе они отключаются. А по сему пока pic12f509 не приступит к работе и не выставит единицы на портах, все мосфеты будут открыты и через предохранитель будет протекать нехилый ток. Вот уж действительно "лучше - враг хорошего". Раньше была надежная схема, теперь сделали таки головную боль и себе и людям...
Дата: Пятница, 05.Июн.2015, 00:32 | Сообщение # 78
У вас сообщений: 761
Сервис-инженер
OFFлайн
Российская Федерация
Владивосток
Цитатаserg_42 ()
пока pic12f509 не приступит к работе и не выставит единицы на портах, все мосфеты будут открыты и через предохранитель будет протекать нехилый ток
Так точно! Предохранитель перегорает. Как правило. в первую очередь ищешь КЗ. Посему, после замены пр-ля, я всегда проверяю через лампу, время экономит.
Дата: Пятница, 05.Июн.2015, 04:51 | Сообщение # 79
Стажер
У вас сообщений: 16
ЦПШ
OFFлайн
Российская Федерация
Новокузнецк
Цитатаyblod5 ()
...всегда проверяю через лампу,...
И это абсолютно правильно! По поводу гарантийных ремонтов ничего советовать не буду. А вот если такой прибор принесут опосля как, то я бы однозначно вколхозил бы туда 4 резистора (~5 кОм), на которых фирма сэкономила пару рублей:
