Если новый и на гарантии - отфутболивать на гарантийный ремонт к продавцу. По всем остальным вопросам не грех при наличии Интернета и оборудования связаться с производителем http://www.ferroplast.ru/contacts . Первым делом необходимо смотреть документы - когда выпущен, когда куплен, не на гарантии ли он, а только потом вскрывать.
Дата: Суббота, 21.Фев.2015, 11:30 | Сообщение # 41
У вас сообщений: 567
инженер-наладчик
OFFлайн
Российская Федерация
выборг

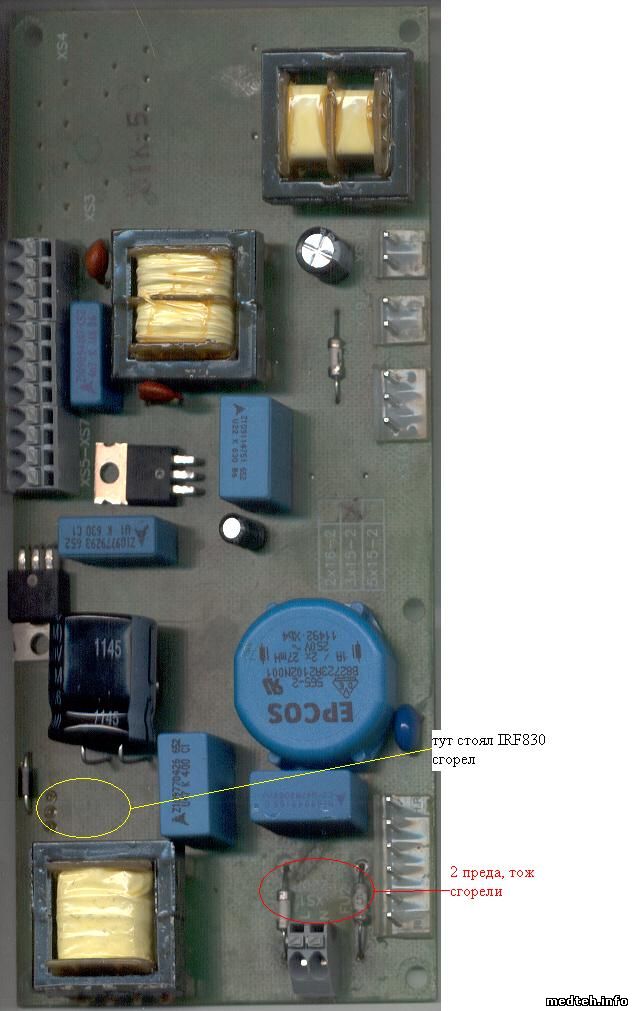

Кроме самих деталей подгорела и сама плата. Согласно правил ремонта надо удалять обугленные (сильно потемневшие) участи диэлектрика и перед монтажем деталей наносить слой защитного покрытия. Проще, и дешевле, вообще удалить плату заменив на типовой электронный балласт (~150руб) и трансформаторный адаптер на 12В (продаются практически в любом магазине радиотоваров и стоят порядка 100 руб)
Дата: Суббота, 21.Фев.2015, 19:47 | Сообщение # 44
У вас сообщений: 567
инженер-наладчик
OFFлайн
Российская Федерация
выборг
Не понятна цель восстановить именно оригинальную плату, а не обеспечить работоспособность аппарата? В подобных аппаратах возникает вопрос о целесообразности применения малогабаритных SMD деталей в электронных схемах, особенно высоковольтных. На практике большая часть поломок была связана с попаданием жидкости на платы (конденсация паров и пр).
Дата: Воскресенье, 22.Фев.2015, 05:19 | Сообщение # 47
У вас сообщений: 761
Сервис-инженер
OFFлайн
Российская Федерация
Владивосток
ЦитатаYurkevich ()
Проще и дешевле, вообще удалить плату заменив на типовой электронный балласт (~150руб) и трансформаторный адаптер на 12В (продаются практически в любом магазине радиотоваров и стоят порядка 100 руб)
... и это повсеместно практикуется! Напрашивается вопрос: допустим-ли такой метод восстановления работоспособности? Каковы возможные нежелательные последствия? Преждняя функциональность и безопасность под вопросом. Таймер с вентиляторами уже как-бы отдельно запитаны, а лампы сами по себе, даже одна или более будут не рабочие - на это не сразу, а то и вообще не обратят внимание. То-же с вентиляторами.
Дата: Воскресенье, 22.Фев.2015, 11:38 | Сообщение # 48
У вас сообщений: 567
инженер-наладчик
OFFлайн
Российская Федерация
выборг
yblod5, если строго официально, то внесение изменений в конструкцию запрещено! Но, как уже указывалось в сообщении №3, при этом необходим и ремонт самой печатной платы (при этом необходимо удалить или все ЭРЭ, или только вблизи области повреждения, удалить весь поврежденный (потемневший) диэлектрик, залить эти места специальным лаком, который для отверждения нужно ещё и прогреть, восстановить, при необходимости проводники ПП, смонтировать ранее снятые элементы ...
По остальному: при замене на балласт функциональность не меняется. Таймера и какого-то индикатора исправности вентиляторов в "Дезаре 3" нет. По схеме аппарата (сообщение №2) светодиоды индицируют только наличие напряжения на лампах, а не их правильную работу. Для проверки работы лампы нужно просто глянуть на воздуховоды или просверлить в передней крышке корпуса небольшие отверстия напротив ламп (ну и для "полноты счастья": - а вдруг какой-то пациент будет долго смотреть на эти отверстия, для защиты от УФ вставить в эти отверстия прозрачные глазки или заклеить их прозрачной пленкой) ...
Дата: Воскресенье, 22.Фев.2015, 17:34 | Сообщение # 51
Стажер
У вас сообщений: 5
Студент
OFFлайн
Российская Федерация
Люберцы
Alexium, спасибо огромное. Да, конечно, всё проверю, лампы хорошие, проверялась вся цепь. Так сказать, побегу в магазин за деталями Огромное спасибо, а если не секрет, где взяли эти данные ?
Дата: Вторник, 26.Май.2015, 16:34 | Сообщение # 52
Участник
У вас сообщений: 214
инженер по медоборудованию
OFFлайн
Российская Федерация
Ростов-на-Дону
Добрый день, коллеги. Вышел из строя Дезар-3: не горят индикаторы; два светодиода горят; вентиляторы ненадолго включаются и останавливаются (каждый патрон ламп для безопасности ламп отключил — всё равно индикаторы на передней панели "обманывают" о работе ламп). Читал в сообщении, что схема есть в хранилище. Но ссылка на 4Shared недействительна. Обновите ссылку на схемы "Дезара". Или, если можно, продублировать на облако и выложить ссылку.
27/05/2015. Дополняю. Скорее всего, тот, который в с.2, первых модификаций. У меня 3-и лампы, ОРУБн-3-3-"Кронт", г.в. 2010.
Сообщение отредактировал rodnmuzvn - Среда, 27.Май.2015, 10:10
В случае поломки рециркулятора "ДЕЗАР" его необходимо отправить на ремонт в сервисный центр завода-изготовителя: АО "КРОНТ-М". В чем сложность сделать именно так?
Производителем является АО "КРОНТ-М", сайт: http://kront.com Производство расположено в России, причем не только сборка, но и литьё. В случае поломки в гарантийный период рециркуляторы необходимо направлять на ремонт в сервисный центр изготовителя. Подробно всё описано в руководстве по эксплуатации. Также реализуются запасные части, в том числе и блоки управления. KRONT
Дата: Четверг, 29.Окт.2015, 16:40 | Сообщение # 54
У вас сообщений: 567
инженер-наладчик
OFFлайн
Российская Федерация
выборг
Вся сложность - финансовая. Какова средняя стоимость ремонта + стоимость пересылки "туда и обратно" ? Плюс вопросы самой пересылки - вряд-ли в ЛПУ хранят оригинальную упаковку, примет ли почта в такой упаковке, даже если и написать"Осторожно хрупкое" и нарисовать "рюмочку" то где гарантия что не придет куча обломков
Дата: Четверг, 29.Окт.2015, 19:43 | Сообщение # 55
Медтехник
OFFлайн
Российская Федерация
.
Конечно, можно и платки отсылать ... Но мне думается, что это изделие надо на производстве довести до космической надёжности ... Да, в прочем, и других недостатков хватает в этой конструкторско-технологической разработке ...
Володя, KRONT, Вы, видимо, только-только закончили ВУЗ, ещё "глаз не замылен", попытайтесь с такими же молодыми как Вы сделать это. Или хотя бы "старичков" на производстве "попинать" на дело ...
Дата: Вторник, 09.Фев.2016, 22:20 | Сообщение # 56
Участник
У вас сообщений: 83
Инженер
OFFлайн
Российская Федерация
Волгоград
Здравствуйте. В ремонт попал облучатель-рециркулятор, всё работает но отсутствует индикация наработки, может кто сталкивался посоветуйте что делать? Питание 12В к плате приходит.
Дата: Четверг, 11.Фев.2016, 08:09 | Сообщение # 59
Медтехник
OFFлайн
Российская Федерация
.
Какова наработка, а то может ещё и часа не поработал - тогда и нет цифр ...
black_fury, поясняю: был случай - принесли "Дезар", якобы не работает табло - не показывает "цифры" ... Включил, индицируются четыре "нуля", и действительно нет других "цифр" ... Оставил работать, занялся другими делами - через час с лишним появилась "единичка", ещё через час и "двоечка" - счёт "пошёл" ... Где-то через месяц поинтересовался как дела: появились и другие "цифры-число" ...
Дата: Суббота, 30.Апр.2016, 07:18 | Сообщение # 63
Техник
У вас сообщений: 568
Инженер по ремонту мед.оборудования
OFFлайн
Российская Федерация
Челябинск
Sos, http://www.armed.ru/catalog/940/ подбираете по объёму комнаты, просто ваше помещение одним аппаратом не обеззаразить, потому что у вас комнаты коридор и прочее... Проще в каждую комнату повесить минимальный допустим в 30 кубиков облучатель. У нас такой в офисе, в мастерской стоит, весь день молотит и нормально, правда я и так не болею, так что о результатах сказать не могу) Далее идёт замена каждые 8000 часов, раз в 1-2 года примерно, ну и включаете естественно не ночью, шумный вентилятор всё таки...
Дата: Понедельник, 09.Май.2016, 16:25 | Сообщение # 64
Инженер медтехник
OFFлайн
Российская Федерация
Саратов
По поводу неисправности плат на ICB1FL02G "не включается или включается на секунду" , чаще всего это неисправность первички трансформатора на 12 вольт (питание вентиляторов и блока индикации наработки). Методика проверки - выпаивание этого трансформатора. Лампы зажигаются. Ремонт - замена платы или перемотка первички трансформатора или установка дополнительного блока питания на 12 вольт.

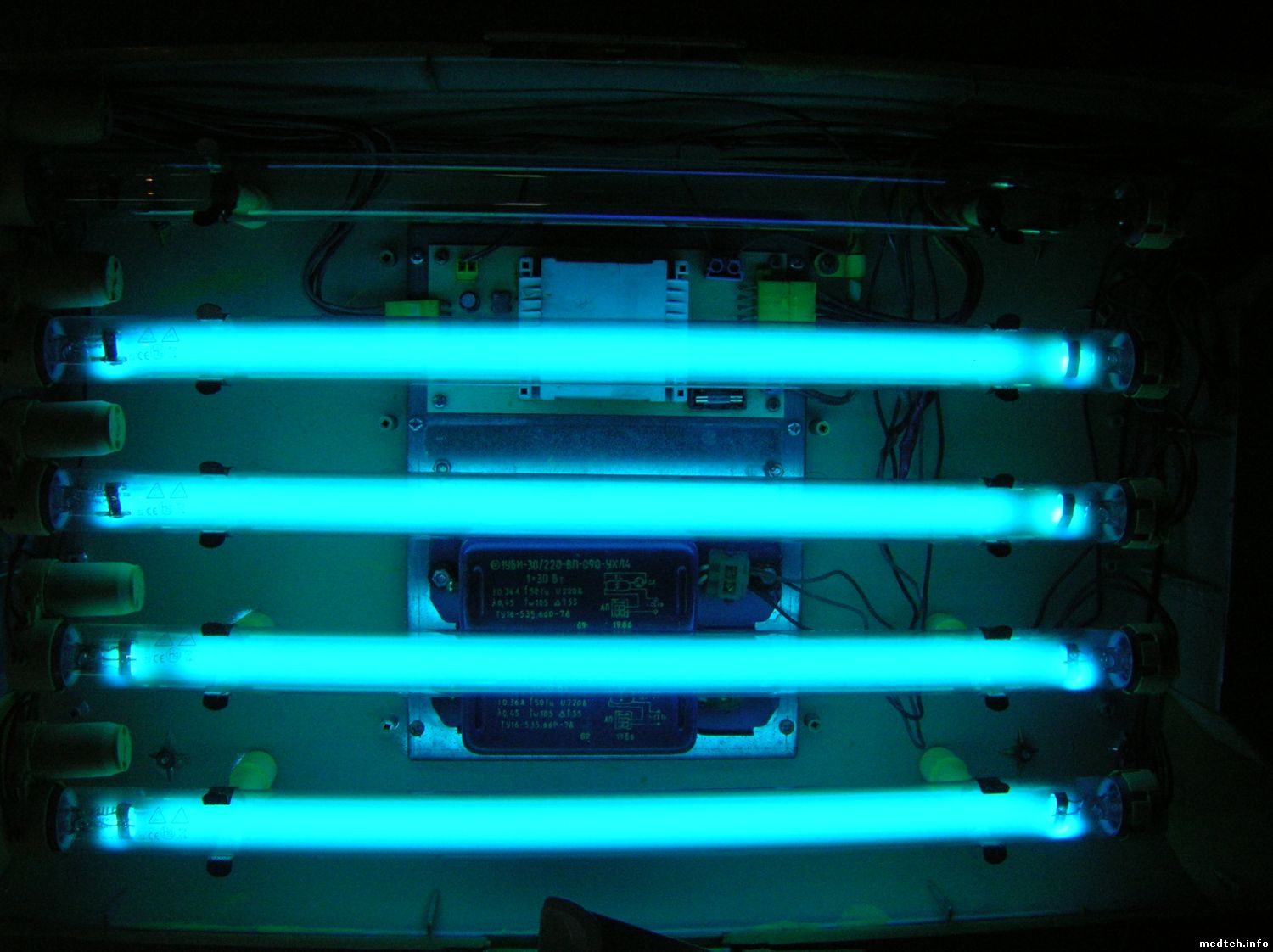

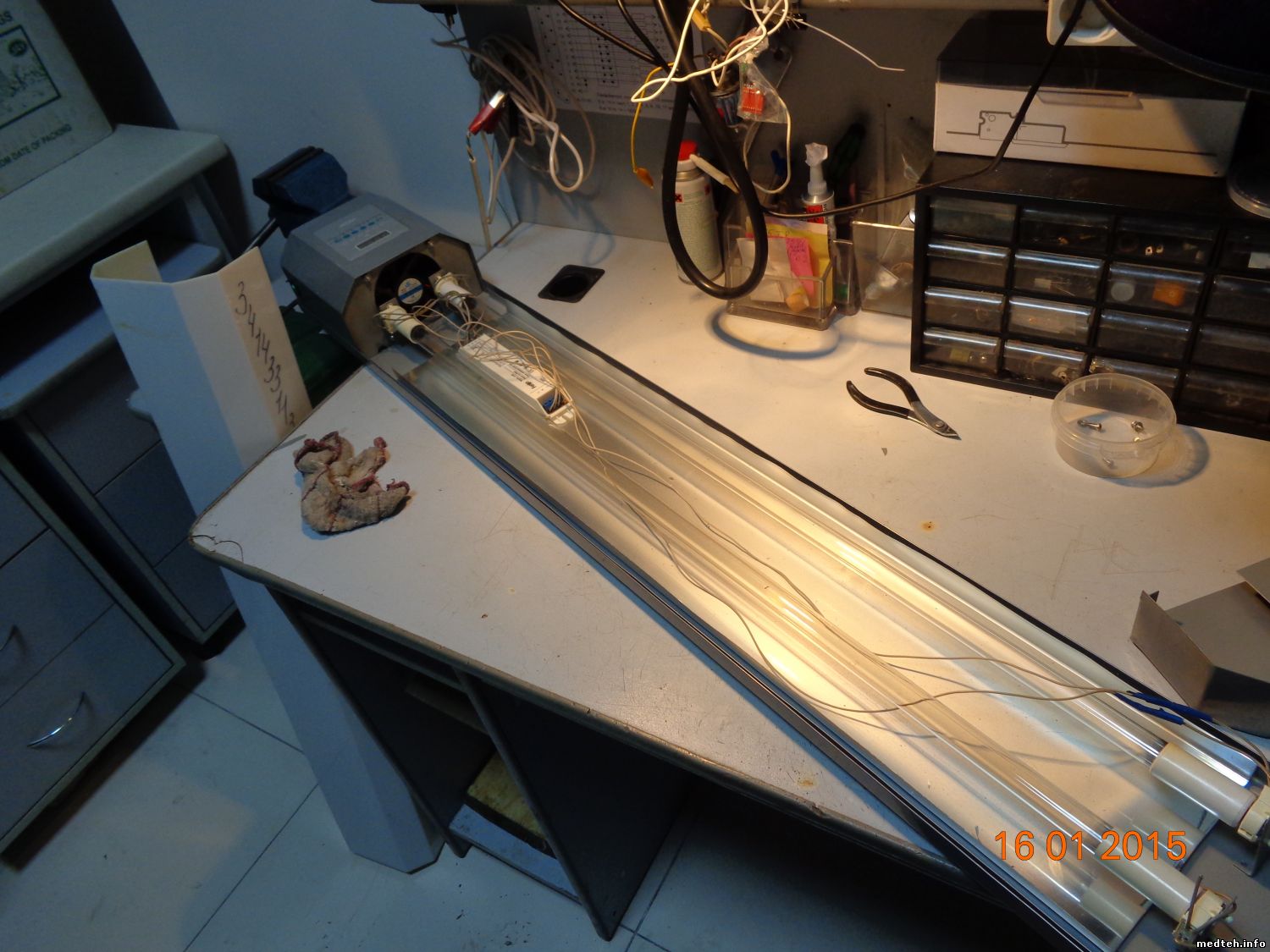

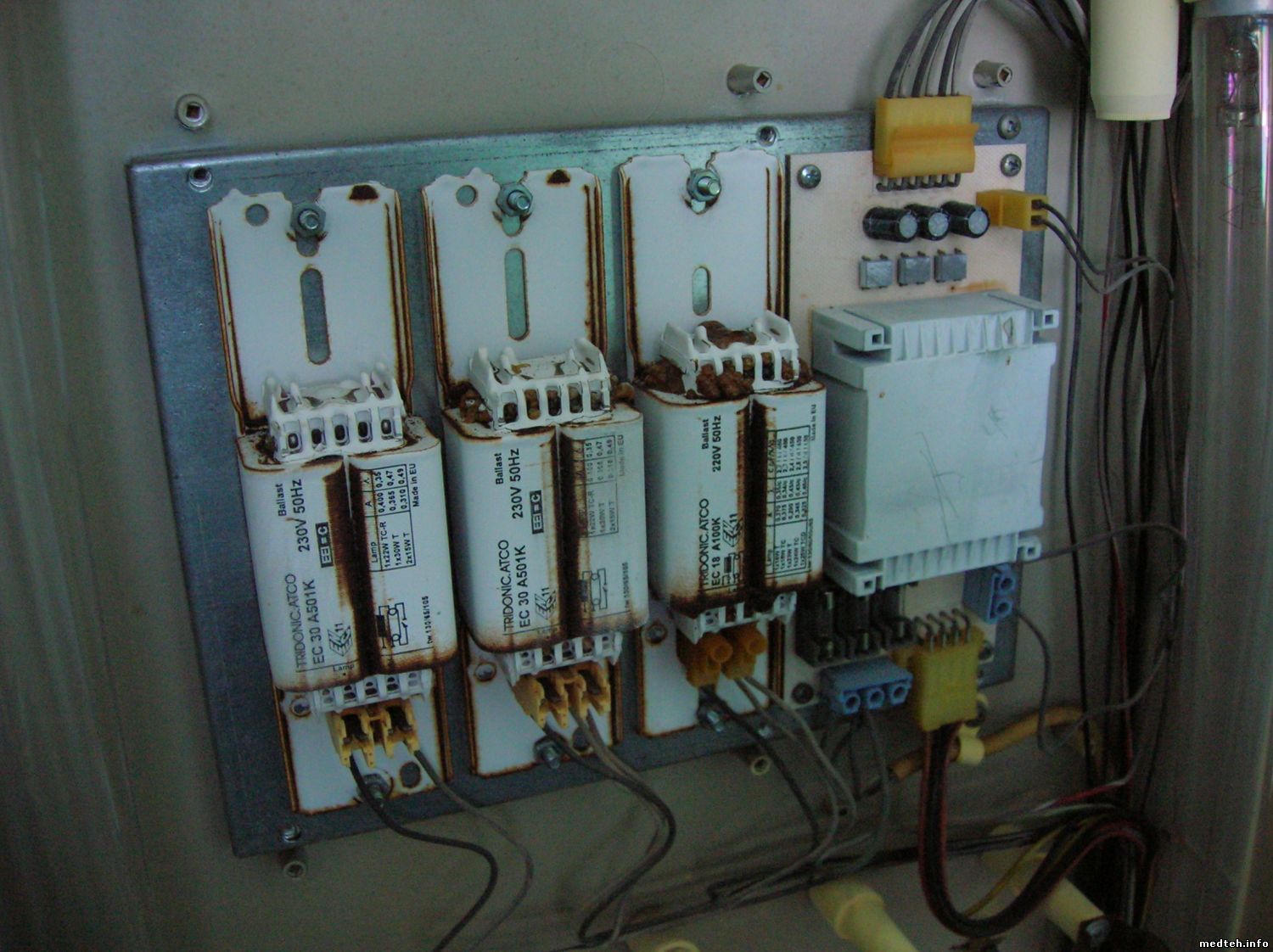

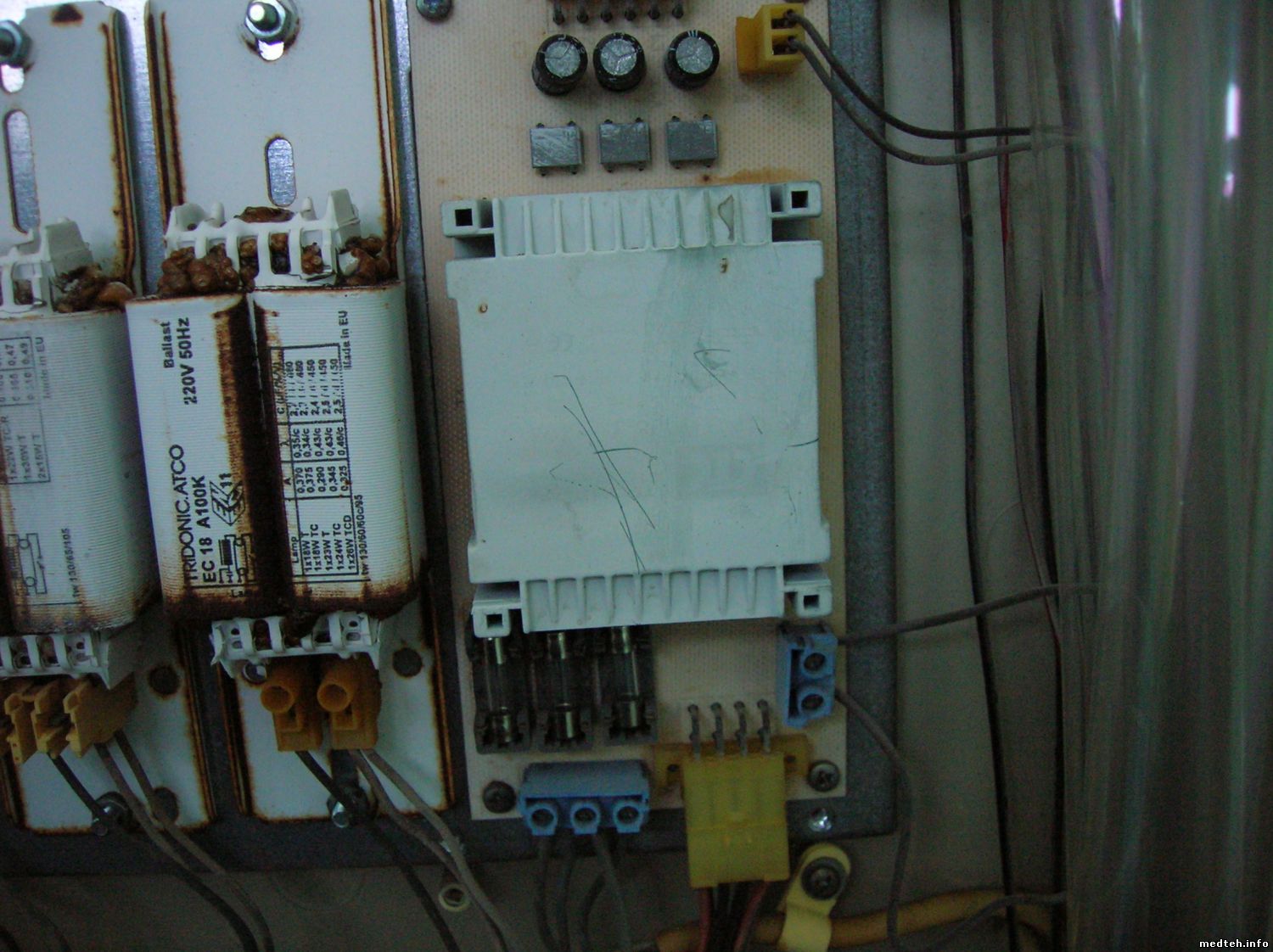

Сейчас. при возникновении неисправностей, запитываем УФ лампы от электронных баластов (в любом электротехническом магазине продаются по 100-200 руб), вентиляторы - от блоков питания (типа зарядок) на 12 вольт, или собираем простейший блочок. Когда медики "привередливые" и хотят еще и "цифирки" видеть - добавляем цепь питания на 5вольт.
у меня плата индикации питается от 12в, на ней уже есть стабилизатор 7508, соответственно при подаче питания табло работает, но будет ли оно как положено мигать каждые 200 часов?
Дата: Четверг, 11.Авг.2016, 20:22 | Сообщение # 66
Стажер
У вас сообщений: 8
Разнорабочий
OFFлайн
Российская Федерация
Елец
Спасибо Alexium
Цитата
...чаще всего это неисправность первички трансформатора на 12 вольт...
Сегодня делал, помогло и вправду без этого трансформатора заработало, хотя на вид не сказал бы, что он горелый. Вместо него буду ставить тор ТПП-15 с ЭДС(действующее) 9В, первичку подпаяю на плату до диодного моста.
Дата: Пятница, 30.Сен.2016, 11:20 | Сообщение # 67
Участник
У вас сообщений: 214
инженер по медоборудованию
OFFлайн
Российская Федерация
Ростов-на-Дону

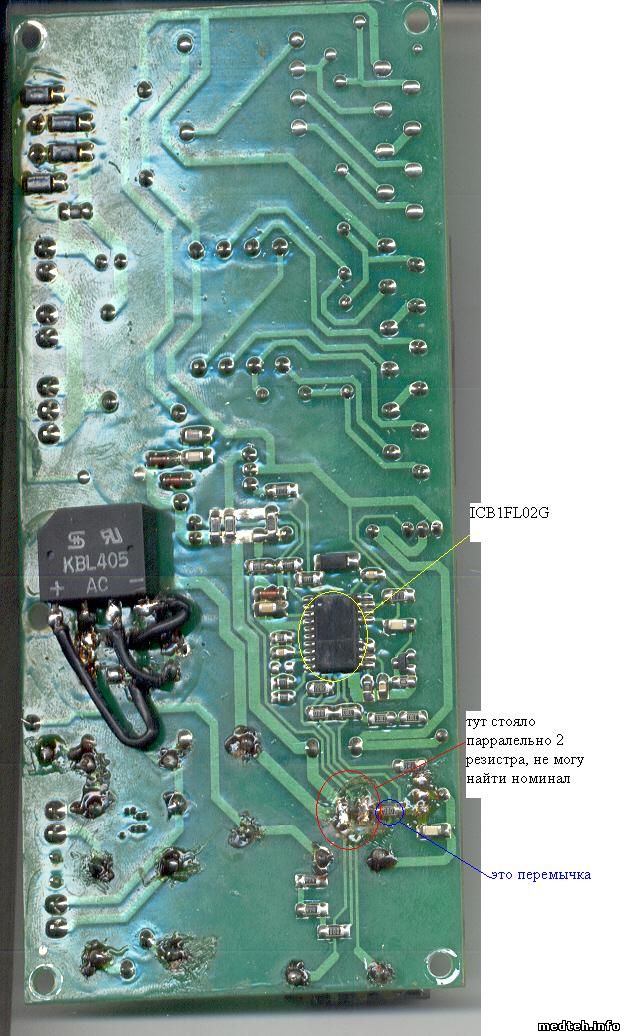

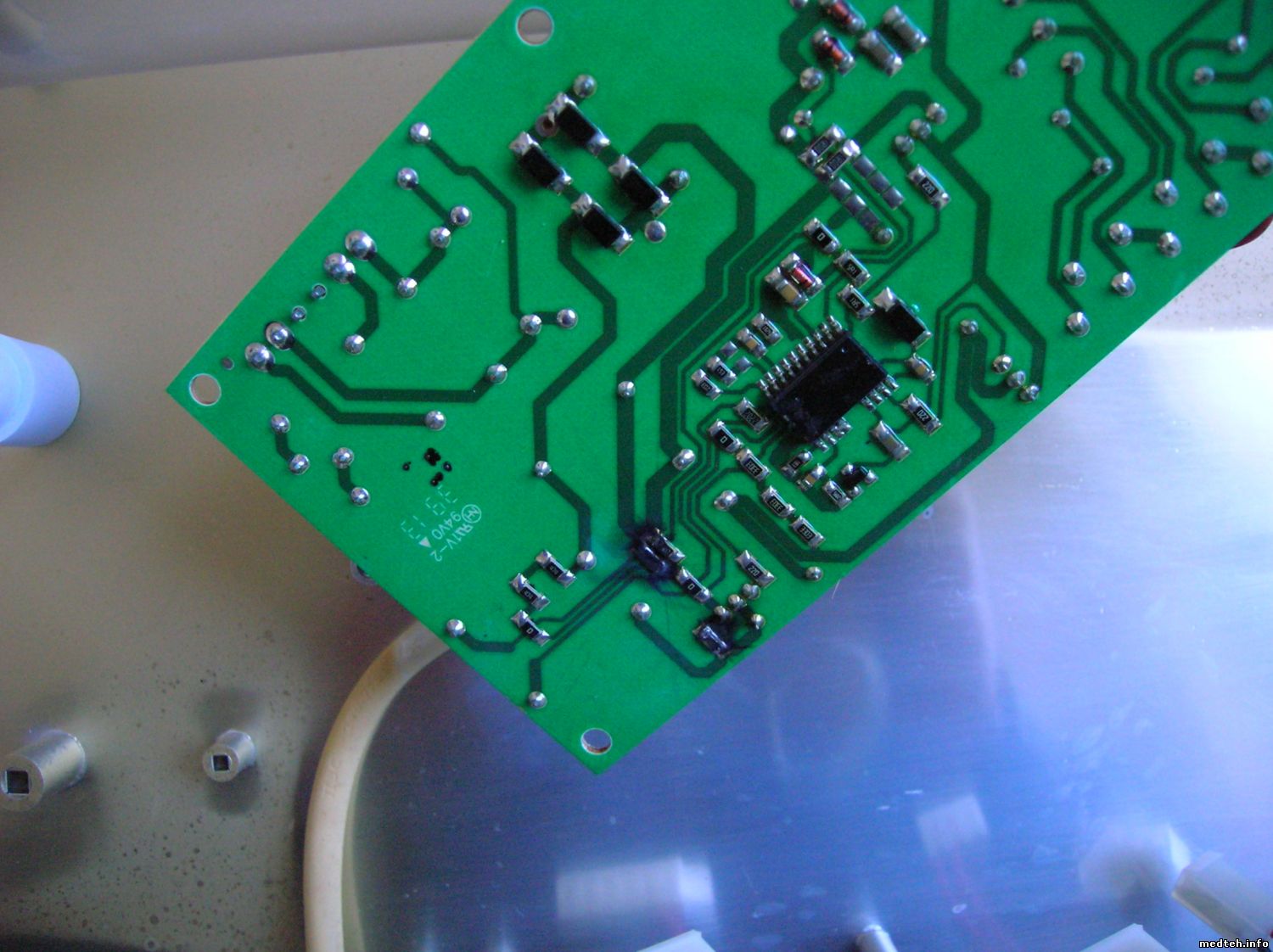

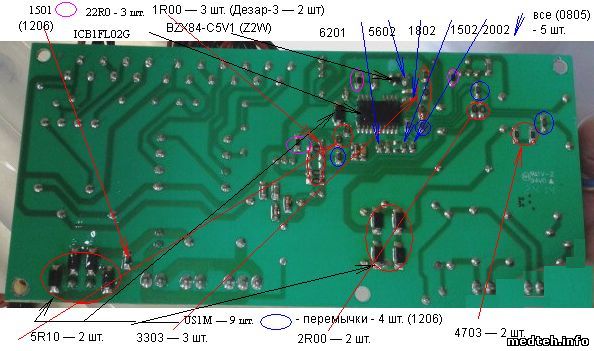

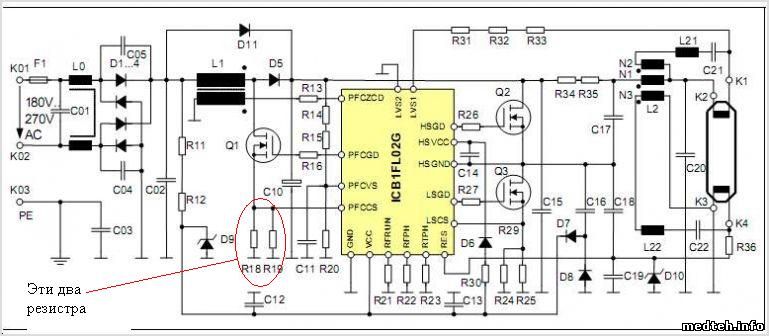

Здравствуйте. Ремонтировал пока 2-а Дезара на ICB1LF02G. В одном была неисправна только МС, в другом: - МС; полевик; 2 диода US1M (поставил S1M); 22 Ома; 2 Ома — 2 шт.; входные предохранители. Отличие Дезара-3 от 5-го: в 3-м - 2 шт. резисторов по 1 Ом, в 5-м — 3 шт., в 3-м - полевик T5N50, в 5-м - T8N50. Аналог T8N50 — IRF840. Прикладываю фото платы со стрелками, овалами для пользования. К сожалению своему, какие диоды и конденсаторы я не знаю. Если кто сможет дополнить, я доработаю фото. Не знаю, с какой целью все резисторы применены с точностью 1%.
Отвечаю на сообщение 22. Я указал про ICB1LF02G потому, что есть Дезары на R2153.
Привет. Подскажите, у меня такой трансформатор ТП15 2 110/2х9-2х4.5, у него боковые выводы это 4.5 вольта а два центральных по 9, последовательно соединены с выводом,В получается 18 вольт? Я правильно понимаю? ...
Во общем, всё наоборот. Боковые выводы по 9 В, центральные по 4.5. итого надо 3-и вывода по 9 вольт, либо один хороший БП на 9 В.
Добрый день. Чтобы не формировать новое сообщение, Вы, optresurs, лучше бы спросили про Вашу неисправность, или же Вы хотите воспроизвести (самому изготовить) печатную плату. По Дезарам на этом форуме есть ещё темы (~10), там и принцип действия рассматривается М/С ICB1LF02G. И описание работы этой м/с есть в интернете. Дело в том, что при неисправности блока рециркулятор, само собой разумеется, он не включится. Но также не будет работать, если что-то не то с хотя бы с одной лампой. Блок также контролирует исправность ламп. Я даже выкладывал в схожей теме - http://www.medteh.info/forum/55-11250-1 фото платы с отображением элементов (какие возможно), сообщение 21. А Вы поискать ленитесь на форуме. Неисправность своего рециркулятора можно дополнить в своём сообщении в близлежащее время.
Дополняю в 17.02 того же дня. Добрый вечер. Даже не хотят люди читать полностью сообщения, а всё урывками. Можно было своё дополнение, что мёртвый, написать (через Изменить) в том же сообщении. А мы всё стараемся тему забить продолжением своих вопросов. А ведь я же и написал (в этом сообщении), читайте 4-6 строчку, когда блок работать не будет. Вскройте серую коробочку, открутите винты крепления платы, осмотрите её визуально с двух сторон. Откройте описание м/с. Было у меня 2-а раза в двух Дезарах, менял м/с, да и smd-детали. Действуйте, за Вас дистанционно же делать не смогут.
Ещё и обзываются.И себя скрывают, чтобы стыда не было. Хотел помочь, ранее для других в пользование выложил фото платы. Что проще, проверь и сличи плату с номиналами, проверь м/с. Если стоИт задача ремонтировать, тогда не будешь время тратить на переписку. А то столько написал, что за это время можно номиналы smd-деталей сличить. Некоторые хотят, имея схему, не зная ДОСКОНАЛЬНО действие, принцип работы всех элементов схемы, ремонтировать? Тогда, если Вам была нужна схема, а не помощь в ремонте, зачем описывать, как ведёт себя прибор, про неисправность. Сами себя обличаете в своей неправоте. Смайлик дринк здесь неуместен.
Сообщение отредактировал rodnmuzvn - Четверг, 20.Апр.2017, 10:58
Не включается, не горят светодиоды, не светятся лампы, не вращаются вентиляторы. Т. е. совсем мёртвый. Сетевой шнур исправен (про розетку не нужно напоминать), выключатель тоже и 3 предохранителя исправны. Ваш резюме?
Уважаемый rodnmuzvn! Читайте внимательно. Вопрос был не о том, как ремонтировать или искать неисправность, а просьба скинуть или выложить электрическую принципиальную схему, если она у кого есть. Дабы не рисовать самому, хотя можно, только времени жалко. Поскольку на файловом ресурсе данной документации нет. "Воспроизвести (самому изготовить) печатную плату" можно конечно, только время потраченное на её изготовление будет стоить дороже чем сама плата. Советов я не просил. Будет схема сам разберусь. Уважаемый rodnmuzvn! Данный форум создан не для того, что бы умничать и поучать других, как на нем общаться, а для обмена информацией. Если у Вас её нет, ну и ладно, просто проигнорьте это сообщение и всё. Если Вы заметили, я редко бываю на форуме, только по необходимости, т .к. очень много заявок и времени сидеть на форуме просто так не остается, в отличие от других. Заявки закончились - пора домой!
Сообщение отредактировал optresurs - Среда, 19.Апр.2017, 17:39
Дата: Вторник, 25.Апр.2017, 20:40 | Сообщение # 74
Стажер
У вас сообщений: 23
инженер
OFFлайн
Российская Федерация
Оренбург

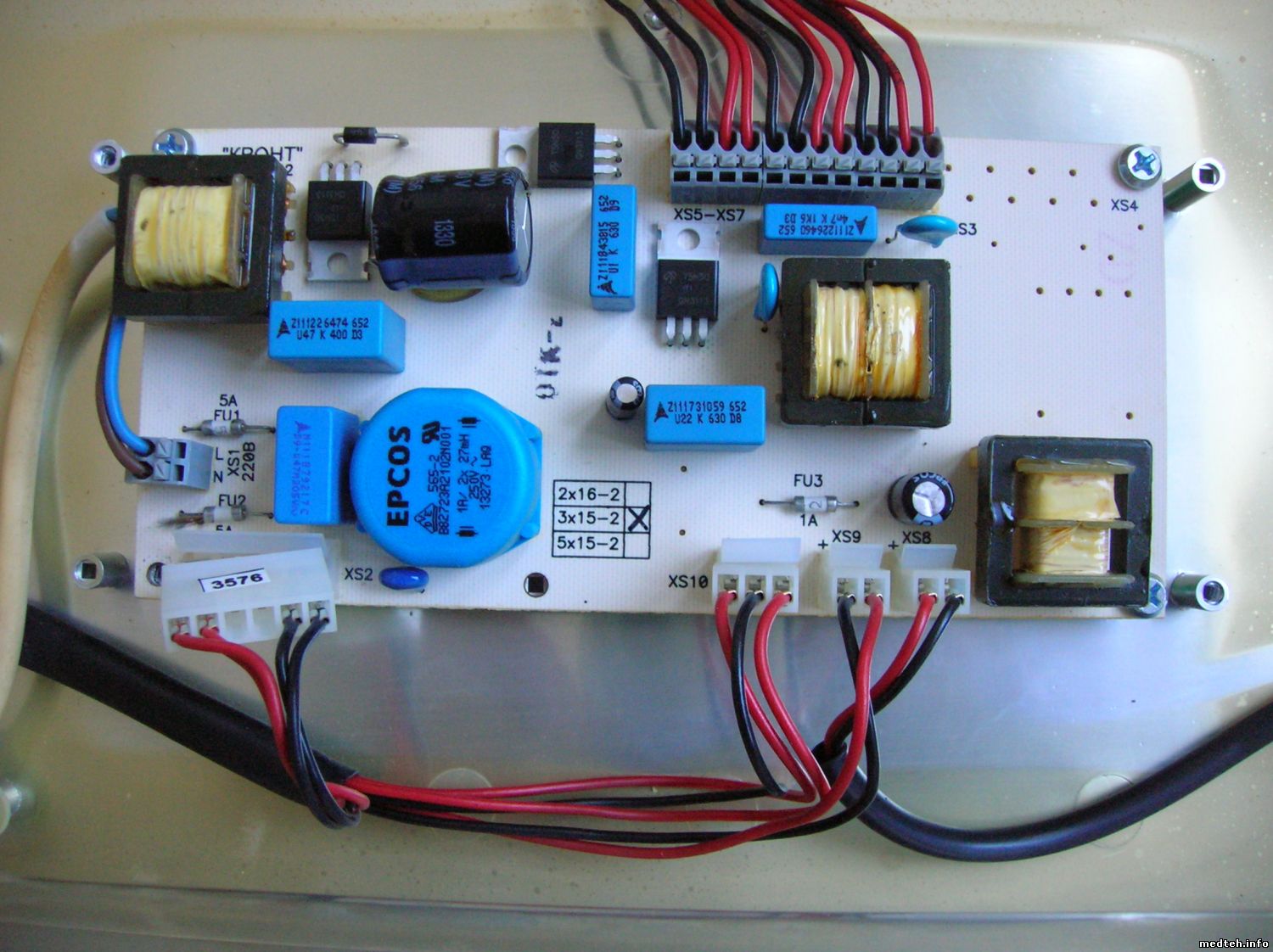

Поступила куча Дезар-5. На них сгорели трансформаторы на питание блока индикации и вентиляторов. Кто подобрал на штатное место трансформаторы? Подскажите какие ставили?
Дата: Пятница, 28.Июл.2017, 16:21 | Сообщение # 75
Стажер
У вас сообщений: 25
техник
OFFлайн
Российская Федерация
Арзамас
Проблема с облучателем ДЕЗАР-3. Вставляю новую лампу, она работает минут 5 и потом начинаются "мерцания" и соответственно дезар отключается. Эта проблема наблюдается со всеми лампами из одной коробки. Заменил эту коробку у поставщика, получил новую и ситуация точно такая же. С самой установкой ДЕЗАР все нормально, старые лампы работают без проблем. Во вложении видео того как ведут себя лампы. 2 проблемные, одна рабочая. https://drive.google.com/file....sharing
Сообщение отредактировал А96 - Пятница, 28.Июл.2017, 16:25
Дата: Пятница, 28.Июл.2017, 20:59 | Сообщение # 76
Техник
У вас сообщений: 568
Инженер по ремонту мед.оборудования
OFFлайн
Российская Федерация
Челябинск
А96, ну не может быть чтобы аппарат был рабочим и на нём все новые лампы глючат))) Согласно схеме питаются все лампы от одного блока, соответственно проблема либо в контактах, или в блоке)) Пробуйте, играйтесь, местами лампы меняйте, а проще замерить как напругу блок выдаёт, скорей всего ему звиздец...
Дата: Воскресенье, 30.Июл.2017, 09:46 | Сообщение # 77
Участник
У вас сообщений: 51
слесарь
OFFлайн
Российская Федерация
Тель-Авив
Используйте только лампы PHILIPS, LighTech, Osram (пункт 5.2 Инструкция по применению облучателей-рециркуляторов воздуха ультрафиолетовых бактерицидных. Приказ Росздравнадзора от 16 февраля 2009 г. №1124 ПР/09). Не используйте лампы АРМЕД. Получите большие проблемы. Отключите вентиляторы для проверки. Может один из них приказал долго жить.
Дата: Воскресенье, 30.Июл.2017, 12:30 | Сообщение # 78
Стажер
У вас сообщений: 25
техник
OFFлайн
Российская Федерация
Арзамас
black_fury В том то и дело что глючат не все лампы.Изначально мне пришло 2 коробки с лампами. Лампы PHILIPS tuv 15w. С одной коробкой ламп проблем не возникло вообще. Все работают. Из другой коробки- ни одна. Попросил заменить эту коробку, ее заменили. С новой замененной коробкой такая же петрушка. Проверял на нескольких дезарах. Снова обратился к поставщику- они сказали что проверяли лампы на рециркуляторе армед и все у них работает. Единственное отличие которое заметил между лампами это немного отличающийся внешний вид цоколя...возможно конечно у меня паранойя)) https://drive.google.com/file/d/0B0ZNb-Uhq-eJeEUwVWdkaGt2bWs/view?usp=sharing kipman Отключать вентиляторы не пробовал- попробую, спасибо.
Российская Федерация
