Приехал новый паровой стерилизатор. Похож на "тюмень" сильно, но сделан топорно, и два предочранительных клапана (сверху на камере и на ПГ). Автомат. Два клапана японских, остальное - местное барахло. Почти 70% гибких соединений - армированными резиновыми шлангами, которые 100% потрескаются от т-ры. Ну и сварка - чот я посмотрел, ощущение такое, что его макаки сваривали. Особенно в районе обечайки. Сразу же, на морде (она сбоку - перед сугубо люк), целая табличка с интервалами обслуживания. Три светодиода на фазы (в инструкции не написано, вероятно индикация наличия напряжения на а-б-с). Все боковины - нерж, но штамповка какая-то кривая и края везде дико острые. Это что за барахло купили? Ставить будет поставщик - специально приду посмотреть им в глаза
Дата: Четверг, 16.Янв.2020, 20:09 | Сообщение # 84
Участник
У вас сообщений: 57
Инженер-наладчик
OFFлайн
Российская Федерация
Ставрополь
ЦитатаAlex_UssR ()
Ставить будет поставщик - специально приду посмотреть им в глаза
Да поставщикам всё равно. Это даже могут быть просто представители продавца. Совсем выше перечисленным согласен, сколько ещё сюрпризов ожидает впереди во время эксплуатации ... Я уже с этим столкнулся. В общем, пугать не буду, но скучать не придётся.

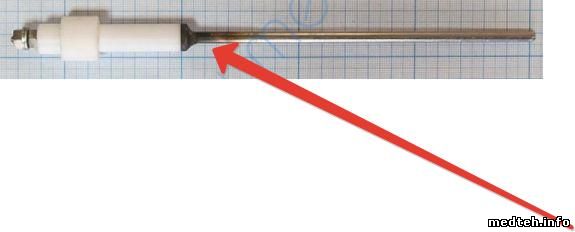

Постоянно отгнивает датчик нижнего уровня воды, хватает на пару месяцев, будто перегорает как электрод ...
Так и есть, перегорает, как электрод в электродном котле. Тает, как сосулька. Помогает ТЭНам греть воду Видимо, такая у него схема, ток идёт не слабый. .
Вопрос к знатокам: что означает ОШИБКА №5 - ТЕРМОРЕГУЛЯЦИЯ - нет терморегуляции в стерилизационной камере? Как автоматика реагирует на эту ошибку? Пропускание пара в камеру клапаном (даже японским), явление довольно частое. При этом в камере растёт температура и, естественно, растёт давление. Есть ли предел, при котором уйдёт в аварию и сбросит пар в канализацию или только срабатывание аварийного клапана на камере?
Дата: Четверг, 02.Июл.2020, 23:02 | Сообщение # 87
У вас сообщений: 520
Электромеханик
OFFлайн
Беларусь
Барановичи
Цитатаgroza ()
Да поставщикам всё равно. Это даже могут быть просто представители продавца. Совсем выше перечисленным согласен, сколько ещё сюрпризов ожидает впереди во время эксплуатации ... Я уже с этим столкнулся. В общем, пугать не буду, но скучать не придётся.
Пока свалился на меня ковид, стерилизатор умудрился обоссацца на все ЦСО - просто прокладка ПГ по контуру рассыпалась (пол года работы) + сдох ТЭН. Дальше круче - ещё и водомерная колонка начала испускать огромные струи пара. Вот с ней казус вышел - я то её переуплотнил по принципу тюмени, но будет ли оно держать - не знаю. Под торцы стекла, пришлось вырубать прокладки из силиконовых трубок Виге, т.к. когда зажимал - отчетливо слышал скрежет стекла ...
Далее - закрыл кран, сижу жду нагрева - чуть не уснул ... Честно говоря, за клещами не ходил - решил не портить себе настроение замером токов фаз ...
Дата: Пятница, 03.Июл.2020, 14:12 | Сообщение # 88
У вас сообщений: 1870
Электромеханик по слаботочным сетям
OFFлайн
Российская Федерация
Дистрикт 74
Alex_UssR, если очень приспичит, то переходи на пластик http://medtorg1.ru/zapchasti/kolonka-vodoukazatelnaya-vk-75-01/ или http://www.medrk.ru/shop....d-23495 Комплектующие есть в фирмах по пневматике, если перестраховываться, то с документами, сертификатами на требуемую температуру и давление (на пар). Встречал такие и не раз, работают. Когда пластик покроется налётом, его нет смысла чистить, меняется отрезок трубки. Не забудь про документы, не всегда то, что отлично работает на сжатом воздухе подходит для пара.
1. Не поступает пар в камеру, разбирал клапан - там всё чисто, менял местами со сливом и также не работает, слив тоже как-будто бы слабо идёт, но это ладно, дальше будет видно. В общем, проблема не понятна, на разъёме клапана стоит плата - это что? Можно её вырезать и напрямую соединять? Самое главное, было замечено, что после включения аппарата самый первый раз пар в камеру идёт без проблем, а все последующие включения подачи пара происходят так, что напряжение на клапан подаётся, и, видимо, цилиндр в клапане открывается, а чашка нет. Т.е., потихоньку пар поступает, единственно после замены местами клапанов со сливом клапан пар в камеру стал иногда открываться, т.е. он открылся чуток шипит и стоит какое-то время, а потом чашка клапана может отлипнуть и пошла нормальная подача пара, но что интересно, в начале цикла он срабатывает идеально. Вопрос, что удерживает чашку клапана;
2. Каждые полгода меняю датчики, завод говорит у вас вода такая. Датчики пробовал изготавливал из меди, так их хватило совсем не на долго. Как можно решить эту проблему, оригинальных датчиков хватает на полгода и цена у них приличная;
3. Рядом с СЗМО стоит Тюменский с платой управления на оптапарах, у Тюменского проблема: при включении контактора моргает лампочка: "Нет воды", и контактор как очередью с автомата начинает стучать, включаясь и отключаясь пока не поймает момент и не включится. Заменил всё: датчики воды, контактный манометр, кнопку включения, микросхемы на плате, ТЭНы, контактор - проблема осталась. Уже почти год это длится, и вот недавно было замечено, что если СЗМО отключен, Тюменский работает нормально, стоит только на СЗМО включить автомат - Тюменский начинает жёстко загонять. И вспомнили, что эти проблемы начались примерно в то время, когда запустили в работу СЗМО ...
Дата: Вторник, 11.Авг.2020, 21:42 | Сообщение # 90
Стажер
У вас сообщений: 6
Стажер
OFFлайн
Украина
Хазар
Была ли проблема с заклинившими электромагнитными клапанами? В теме что-то не нашёл ... Но у нас эта проблема с клапанами на всех трёх ГК-100 "СЗМО". Что и удивило, что другие не пишут ... Клапан клинит в одном полуоткрытом положении. Помогает лишь его разборка и механическое воздействие (постукивание). Заменить же эти клапана нет возможности. И вопрос: это ремонтируется? Начинающий медтехник
Если много ржавчины, клапан можно снять, разобрать и прокипятить в лимонной кислоте. Будет как новый. Там по инструкции чистка каждые полгода, если память не изменяет. К сожалению, данное чудо инженерной мысли не предполагает работу на дистиллированной воде, как нижегородские паровые стерилизаторы, которые с такими же (или подобными) клапанами работают годами. Ну, или устанавливать станцию подготовки воды, чтобы по качеству была приближена к дистиллированной.
.
Цитатаshra ()
каждые полгода меняю датчики, завод говорит у вас вода такая, датчики пробовал изготавливал из меди так их хватило совсем не на долго, как можно решить эту проблему, оригинальных датчиков хватает на полгода и цена у них приличная
С датчиками все просто. К оставшемуся огарку привариваем кусок прутка из нержавейки и работаем дальше. В последний раз не было прутка, приварили трубку Ф8 мм. Она как раз на оставшийся огарок плотно надевается. Все работает. На картинка длина в мм.
Дата: Четверг, 13.Авг.2020, 08:17 | Сообщение # 93
Стажер
У вас сообщений: 43
Сервис - инженер
OFFлайн
Казахстан
Петропавловск
Цитатаsev-a ()
Если много ржавчины, клапан можно снять, разобрать и прокипятить в лимонной кислоте. Будет как новый. Там по инструкции чистка каждые полгода, если память не изменяет. К сожалению, данное чудо инженерной мысли не предполагает работу на дистиллированной воде, как нижегородские паровые стерилизаторы, которые с такими же (или подобными) клапанами работают годами. Ну, или устанавливать станцию подготовки воды, чтобы по качеству была приближена к дистиллированной.
Чистил, но это не помогает. Слышно как верхний поршень срабатывает и идёт пар потихоньку через отверстие посередине на нижнем поршне, а сам нижний поршень стоит и не поднимается, хотя, когда на весу проверяешь, поршень ходит хорошо. Мои предположения, что он залипает, а пружинка, которая должна его поднять, возможно потеряла свою упругость, и ей не хватает силы поднять нижний поршень. Так как я снимал все колечки и ставил без них и было слышно, как притянулся верхний поршень, а нижний нет, но после нескольких ударов срабатывает и нижний поршень. Будем заказывать на заводе новые, на "пар" поставляют клапана нового типа. В общем, конструкция клапанов дурацкая и не надёжная. Есть же нормальные клапана, типа, как на ГП-400. И вообще, весь стерилизатор проблемный с новья, с дурацкими датчиками уровня воды. На старых аппаратах датчики весь срок ходят, не понимаю, почему нельзя было увеличить площадь датчика и расположить датчик горизонтально, что бы его током не сжирало. На завод звонишь с технической точки зрения ничего не могут сказать, только переключают на разных сотрудников, такое ощущение, что там одни женщины работают.
Дата: Понедельник, 07.Сен.2020, 16:08 | Сообщение # 95
У вас сообщений: 520
Электромеханик
OFFлайн
Беларусь
Барановичи
Итог - сгорели все три родные ТЭНа, и стоят теперь из ЗИПа. Лопнуло кольцо уплотнительное в парогенераторе. Лопнули прокладки ТЭНов. Лопнули прокладки водомерного стекла. С новья куча течей по конденсатору (убогие ёршики, на которые одеты убогие шланги).
Дата: Вторник, 22.Сен.2020, 14:49 | Сообщение # 96
Заглянувший
У вас сообщений: 1
Инженер по ремонту
OFFлайн
Российская Федерация
Самара
Вышло (сгнило) из строя термосопротивление в парогенераторе. Заказал новые, пришли, но посадочная резьба вместо 11 мм была на 24 мм. Токарь срезал лишнее и нарезал соответствующую резьбу. После установки двух новых термопар на место, паровой стерилизатор не выходит на стерилизационный режим, 2-а градуса ему не хватает до нормы. Так и стоит на одной температуре, подогревает воду в парогенераторе в районе 130 град. Да, ещё, по инструкции должны стоять термодатчики ДТС 064-100М.В2.100/1,5. А на колпачках на старых термодатчиках стоит марка ДТС 044-Pt100.C2.100/08. Вопрос: как перенастроить стерилизатор на новые термодатчики?
skif_163, термометры разных градуировок 100M и Pt100. У них очень разные характеристики W100=1,4280 и W100=1,3851. Нужно было приобретать ДТС 044-Pt100.C2.100/08.
Коллеги, здравствуйте! Уже недели две не могу решить проблему со стерилизатором ГК-100 СЗМО 2019 г.в. автомат. Электроника все циклы отрабатывает нормально, тесты в норме. Но есть одно непонятное "НО"! В парогенераторе за весь цикл давление не поднимается выше 1.6, а в камере 2.2 как и должно быть. ТЭНы поменял (в процессе сгорела сначала одна, через пару дней еще одна, третью заменил, чтобы лишний раз не перебирать), манометр поставил поверенный. Ничего не помогает. Утечек не наблюдается. Моих мозгов больше не хватает)))
Сообщение отредактировал asino - Среда, 09.Дек.2020, 07:10
Дата: Суббота, 09.Янв.2021, 10:55 | Сообщение # 102
Заглянувший
У вас сообщений: 2
Мед техник
OFFлайн
Туркменистан
Mary

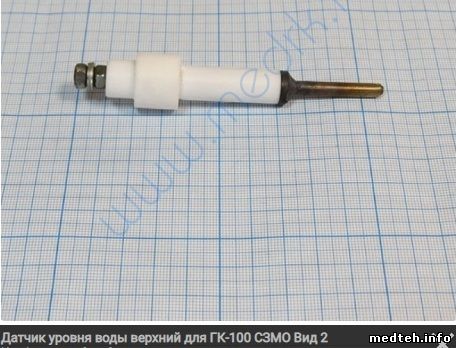

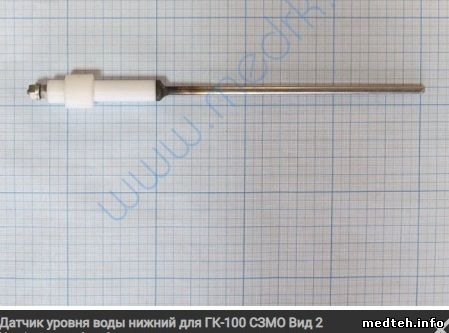

Стерилизатор паровой ГК-100 "СЗМО", у которого проблема: прогнили датчики уровня в парогенераторе. Суть в том, что здесь у нас нет возможности купить новые электроды, приходится колхозить. Кому не сложно, произведите измерение электродов: сколько сантиметров от шайбы до конца, желательно обеих датчиков - и в.ур, и н.ур. Буду признателен. Жить хорошо, а хорошо жить ещё лучше
Дата: Пятница, 23.Апр.2021, 12:43 | Сообщение # 104
Заглянувший
У вас сообщений: 3
Инженер ЦГБ
OFFлайн
Российская Федерация
Ессентуки
Здравствуйте. В паровом стерилизаторе ГК-100 СЗМО была проблема с датчиками уровня воды, приколхозил трубки медные на них, начало наблюдаться немного перелив в водомерном стекле и при включении цикла после нагрева включается ПРОДУВКА, то есть, не такая последовательность работы как по паспорту и нет вакуума, цикл заканчивается все тесты стерильные, в камере вода ... Датчики уровня заказали, но почему нарушена последовательность работы?
Дата: Вторник, 25.Май.2021, 11:22 | Сообщение # 105
Стажер
У вас сообщений: 5
инженер по ремонту и обслуживанию
OFFлайн
Российская Федерация
Красноярск
Здравствуйте, друзья! Стерилизатор паровой ГК-100 "СЗМО" 2017 г.в. Проблема: "Стоит колом" на стадии продувки. После запуска любой программы идёт нагрев парогенератора. При достижении температуры 120 град в парогенераторе происходит одновременное открывание 2-х клапанов: "Пар в камеру" и !Слив конденсата". На табло горит надпись: "Продувка". И дальше ничего происходит, на манометре давление держится 0.07 МПа ...
Дата: Вторник, 25.Май.2021, 11:37 | Сообщение # 106
У вас сообщений: 769
Сервис-инженер
OFFлайн
Российская Федерация
Владивосток
Цитатаlww ()
При достижении температуры 120 град в парогенераторе происходит одновременное открывание 2-х клапанов: "Пар в камеру" и "Слив конденсата". На табло горит надпись: "Продувка". И дальше ничего происходит, на манометре давление держится 0.07 МПа
Если ничего не происходит после открывания 2-х клапанов (а именно: пар в камеру не идёт, а конденсат не сливается), то эти клапаны не исправны и не открываются. Логично? Разберитесь сначала что и в какой момент должно происходить, а потом напишите чего и после чего у Вас не происходит.
Дата: Вторник, 25.Май.2021, 12:51 | Сообщение # 107
Стажер
У вас сообщений: 5
инженер по ремонту и обслуживанию
OFFлайн
Российская Федерация
Красноярск
Да, прошу прощения, не подробно описал проблему. При достижении температуры 120 град на контактах этих двух клапанов появляется напряжение 220В, пар проходит из парогенератора в камеру через клапан, давление в камере увеличивается и достигает 0.07 МПа, далее пар уходит через второй клапан в канализацию. Этот процесс не прекращается (всё время парит), ждали более 20 минут, напряжение на катушках держится 220В. По паспорту сначала должен открыться клапан "Пар в камеру" на ОДНУ минуту, после чего должен открыться клапан "Сброс конденсата" и далее по алгоритму. Если откинуть вручную разъём на клапане "Пар в камеру" после 1 минуты, то давление в камере уменьшается до нуля и далее продолжается программа. Не понятно, почему автоматически не выключается управление 220В на катушку клапана "Пар в камере" (там должен быть таймер 1 минута или по датчику температуры) ...
Дата: Вторник, 25.Май.2021, 13:20 | Сообщение # 108
У вас сообщений: 769
Сервис-инженер
OFFлайн
Российская Федерация
Владивосток
Цитатаlww ()
Не понятно, почему автоматически не выключается управление 220В на катушку клапана "Пар в камере" (там должен быть таймер 1 минута или по датчику температуры)
... ну вот, далее копай схему управления этими клапанами. Выложи сюда, вместе "покопаем" ...
Дата: Понедельник, 31.Май.2021, 14:39 | Сообщение # 109
Заглянувший
У вас сообщений: 3
Инженер ЦГБ
OFFлайн
Российская Федерация
Ессентуки
Цитатаyblod5 ()
Если ничего не происходит после открывания 2-х клапанов (а именно: пар в камеру не идёт, а конденсат не сливается), то эти клапаны не исправны и не открываются. Логично? Разберитесь сначала что и в какой момент должно происходить, а потом напишите что и после чего у Вас не происходит.
Один клапан был залипший, раскоксовал его и всё пыхтело)
Дата: Понедельник, 07.Июн.2021, 17:04 | Сообщение # 110
Стажер
У вас сообщений: 8
Инженер
OFFлайн
Российская Федерация
Калуга
Здравствуйте. Стерилизатор ГК-100 СЗМО Был заменен пускатель магнитный ПМ2-025 100 УХЛ4 (на схеме КМ1.1) т.к. былы подгоревшие контакты 1,3. После замены при нагреве парогенератора начинает трещать эл.маг. катушка пока не до коснёшься пластиковой траверсы (верхнего подвижного сердечника). Кто сталкивался с такой проблемой подскажите как это лечить?
Дата: Вторник, 08.Июн.2021, 08:49 | Сообщение # 112
Стажер
У вас сообщений: 8
Инженер
OFFлайн
Российская Федерация
Калуга

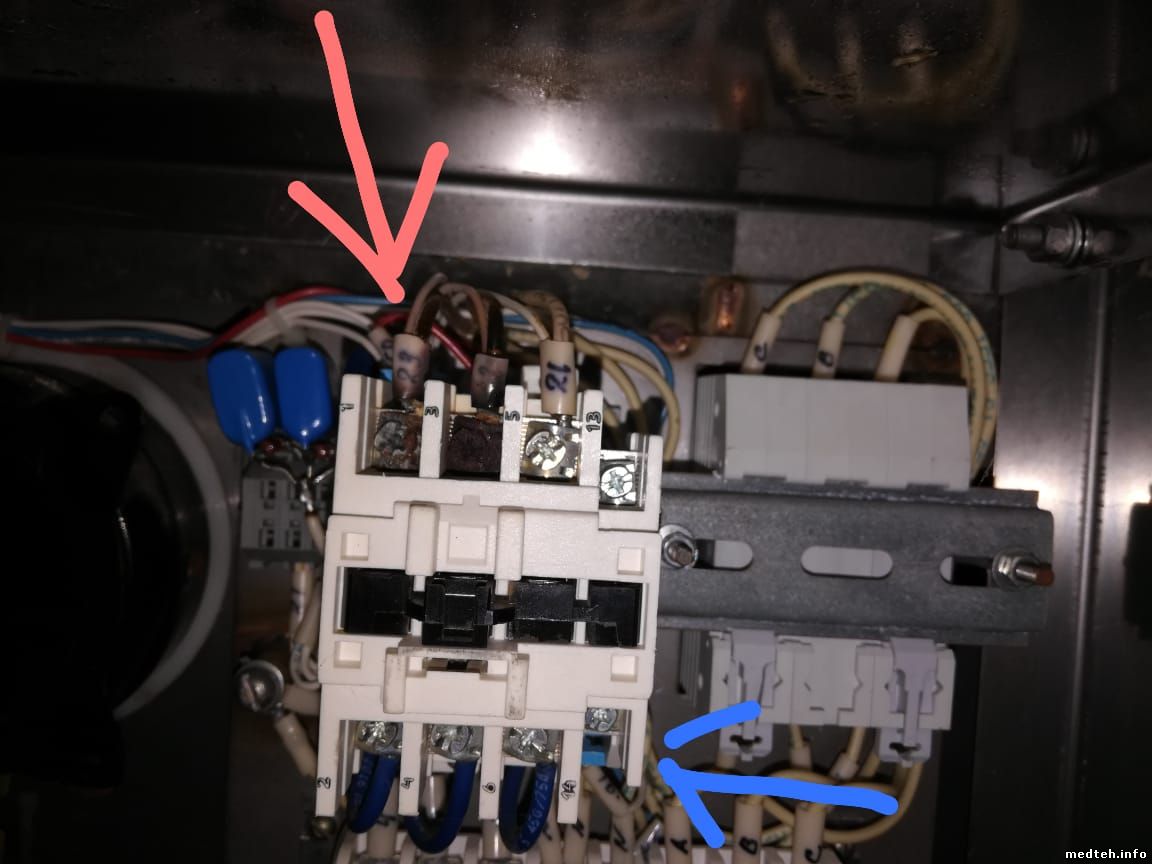

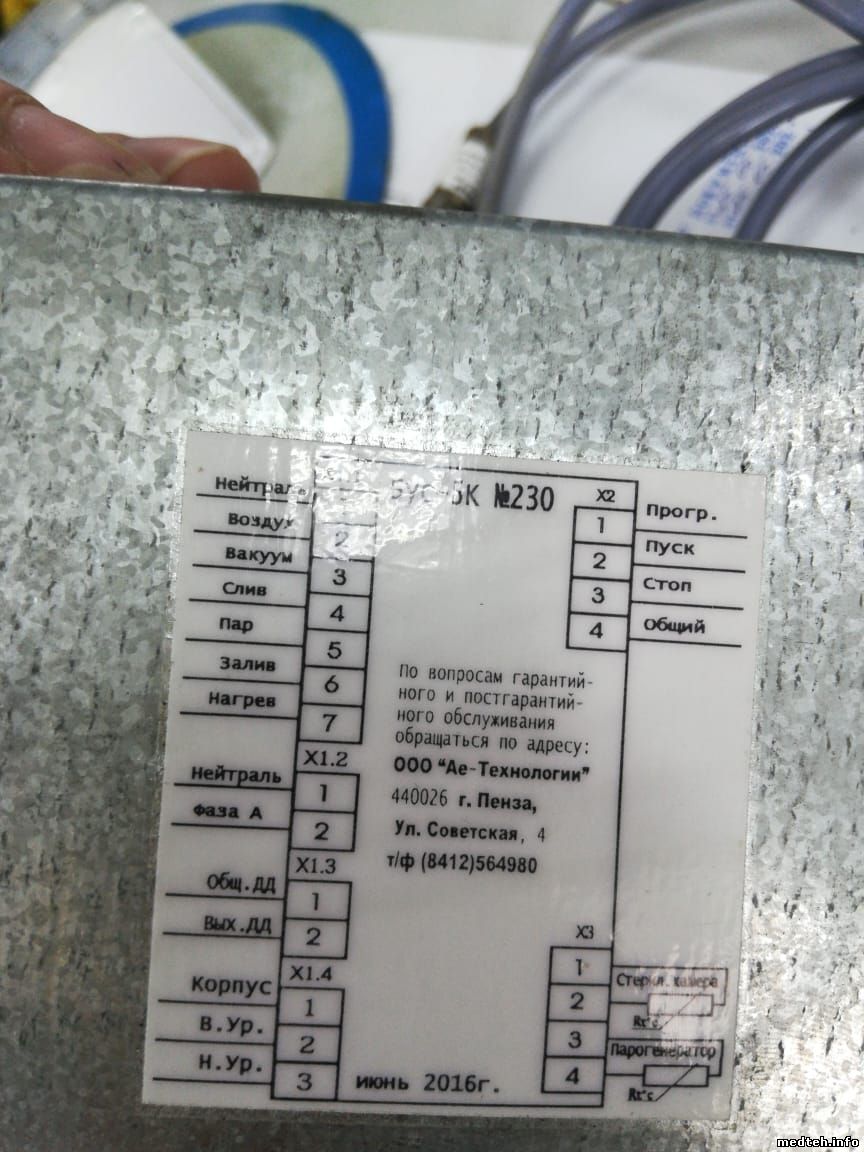

Питание катушки 220В. Управляется Блоком БУС-5К. На фото Красный провод №50 фазный приходит с верху на эл. пускатель сверху, ноль с низу (стрелкой синей отметил). Бывает отработает без каких-либо проблем. Есть видео как пускатель трещит, могу выслать на почту. На форум видео не прикрепляется (формат файла не тот). . Vasily85 редактированием добавил в своё сообщение 113 новую информацию - 2-а фото:
Дата: Вторник, 08.Июн.2021, 11:01 | Сообщение # 113
Стажер
У вас сообщений: 13
electromechanic
OFFлайн
Российская Федерация
Sarapul
Что значит: "начинает трещать"? Работает как автомат тов. Калашникова? Включит/выключит и т. д.? И что значит: "пока не до коснёшься"? Прижмёшь? Старый так себя не вёл. Проверить правильно или нет подсоединили провода. Если не сфоткали перед заменой, тогда по схеме. Или он просто "звенит" во включенном состоянии? И легкое прижатие устраняет звон? Тогда просто попалась некачественная сборка. Можно попытаться ослабить винты крепления верхней части, аккуратно подвигать её во включенном состоянии, может займёт более удачное положение и перестанет звенеть. Если нет желания экспериментировать, заменить на другой брэнд.
Дата: Вторник, 08.Июн.2021, 20:59 | Сообщение # 115
Стажер
У вас сообщений: 13
electromechanic
OFFлайн
Российская Федерация
Sarapul
Судя по видео, не хватает ему напруги втянуть сердечник. Можно проверить напряжение на катушке. Если меньше чем 220в., косяк в подключении. Если в норме, проблема в пускателе. Может у него катушка на 380....
Туплю немного. Подзабыл о каком стерилизаторе идет речь. Глянул схему. Похоже, пускателем управляет БУС-5., и никаких блок-контактов... Может все таки косячный пускатель попался.

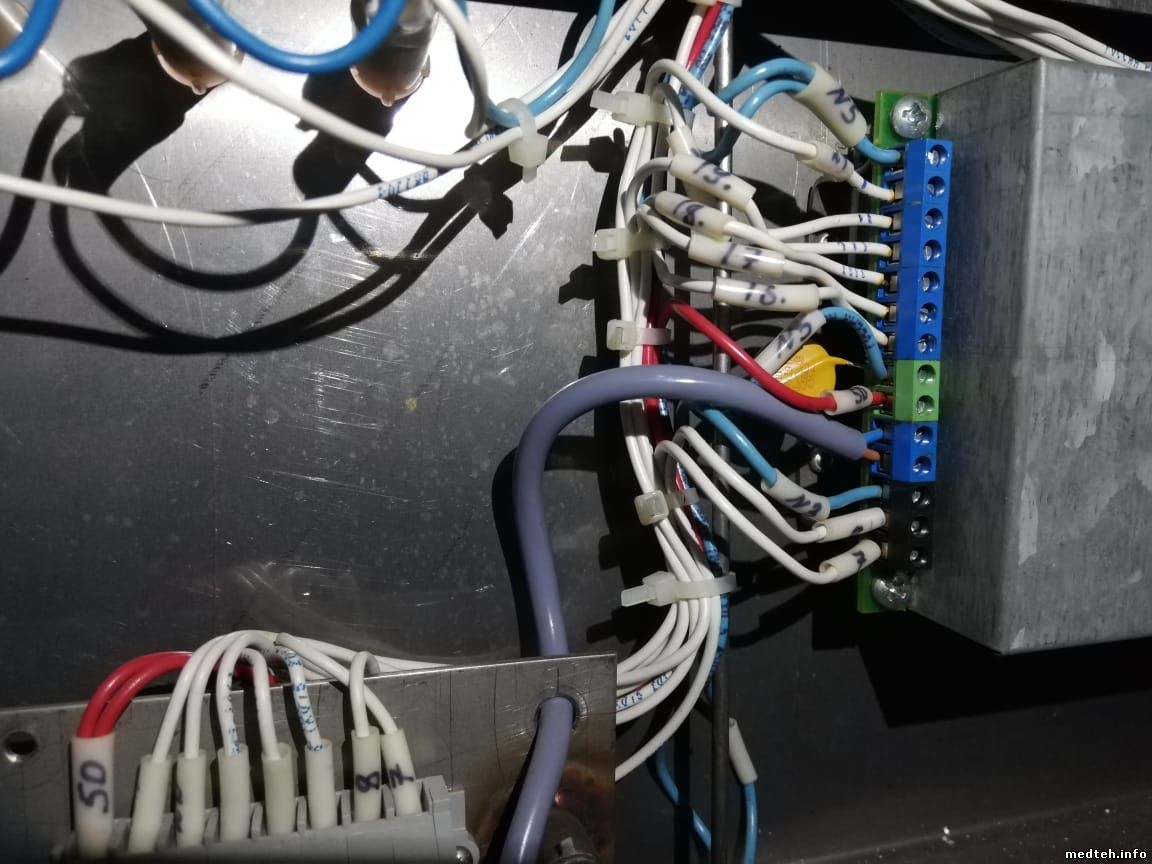

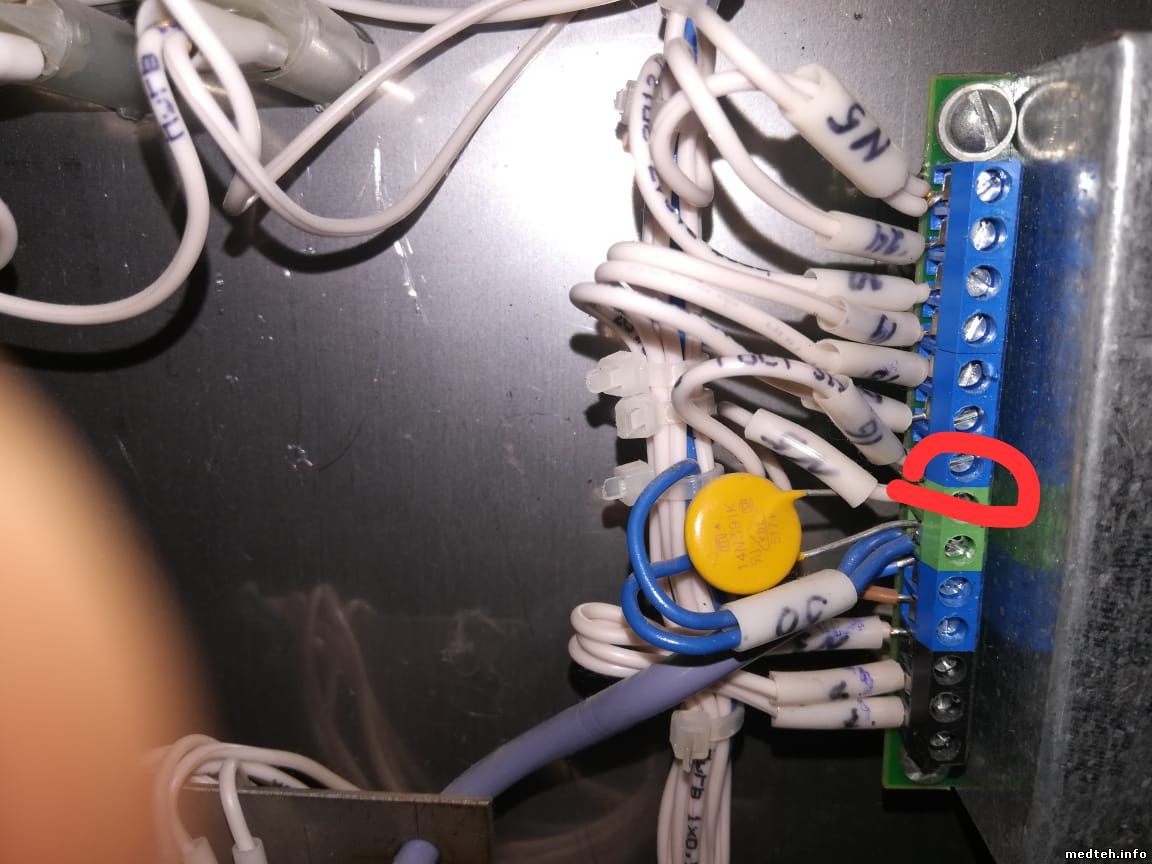

Электромагнитным пускателем управляет блок Бус-5К. От него отходит провод №16 в 7-клеме (нагрев) и подходит к эл. пускателю снизу (см. предыдущее фото пускателя). Провод №16 на него приходит ноль с блоку управления после того как нажимаем пуск. Фаза постоянно приходит по синему проводу №50 (на пускателе с верху, см. предыдущее фото пускателя). В момент, когда подвижная часть сердечника в пускателе вибрировала, как видно на видео, я измерил напряжение между проводами №16 и № 50 - было 220В.
Дата: Четверг, 10.Июн.2021, 13:04 | Сообщение # 119
У вас сообщений: 769
Сервис-инженер
OFFлайн
Российская Федерация
Владивосток
ЦитатаVasily85 ()
В момент, когда подвижная часть сердечника в пускателе вибрировала, как видно на видео, я измерил напряжение между проводами №16 и № 50 - было 220В.
... значит, надобно ещё раз проверить, подать отдельно от любой розетки на катушку пускателя 220В, предварительно откинув провода №50 и №16. Существует вероятность дефекта в Бус-5К (схемы на эту модификацию не нашёл).
