Дата: Четверг, 25.Апр.2013, 10:15 | Сообщение # 121
Стажер
У вас сообщений: 27
Инженер
OFFлайн
Казахстан
Алматы
Цитата (Denkot)
Очередной: До переделки (старая линза удалена) После: Незначительные неровности остались, я уж не стал выеживаться и заполировывать а-ля фабрика. Главное - визуализация :) Делал с бумажкой
Такой же датчик с пузырем большим, стоит ли самому выправлять герметиком?
Дата: Пятница, 02.Авг.2013, 21:16 | Сообщение # 123
Участник
У вас сообщений: 201
Всего по немногу
OFFлайн
Казахстан
Караганда

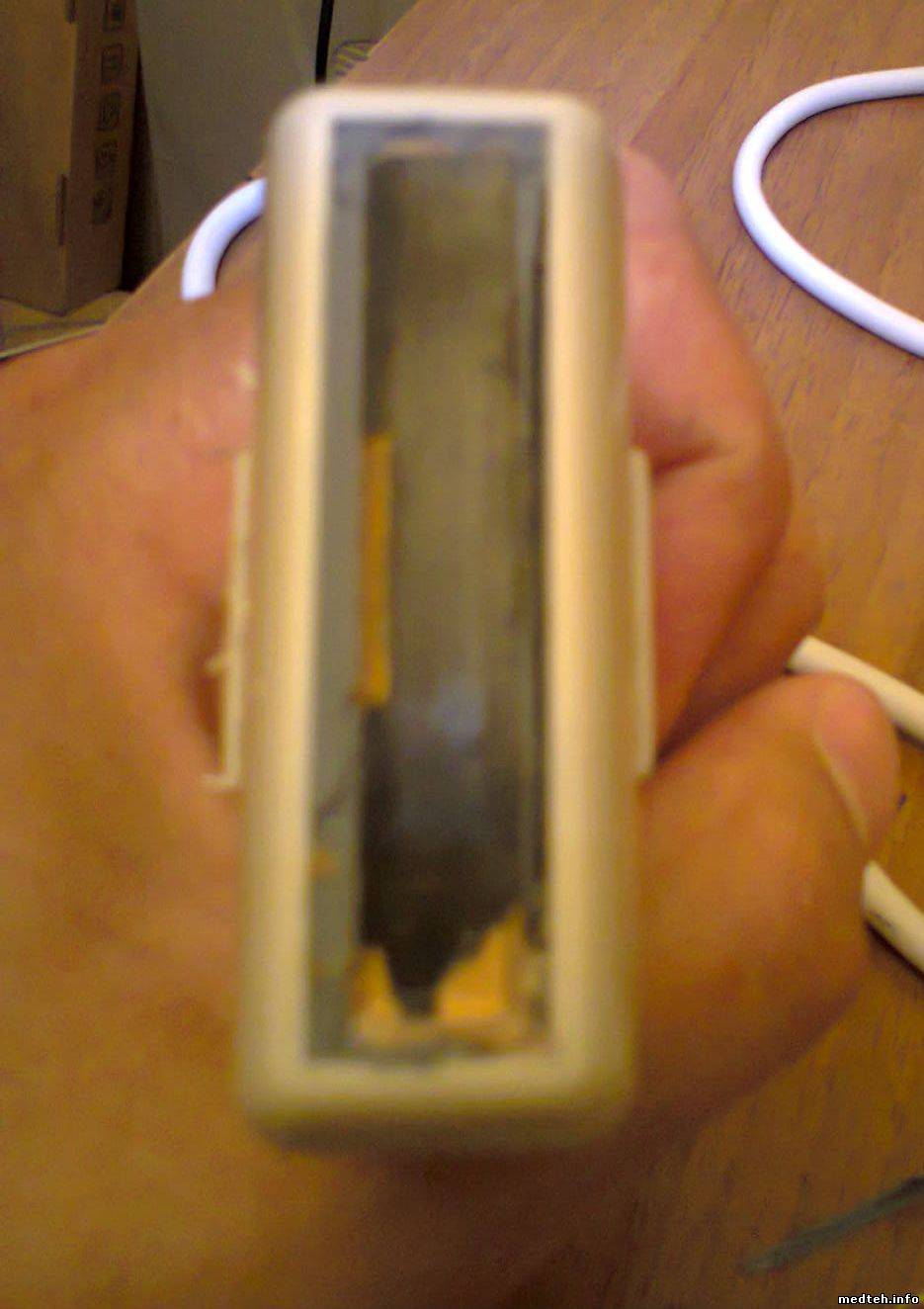

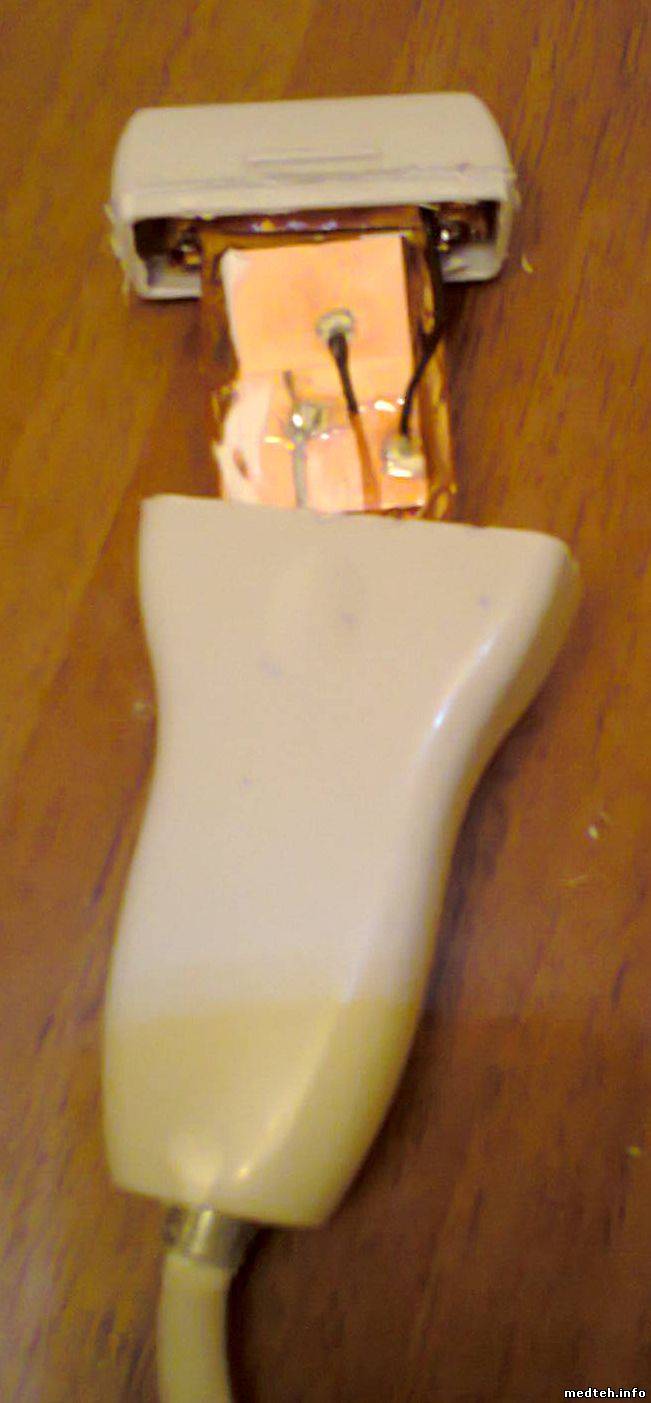

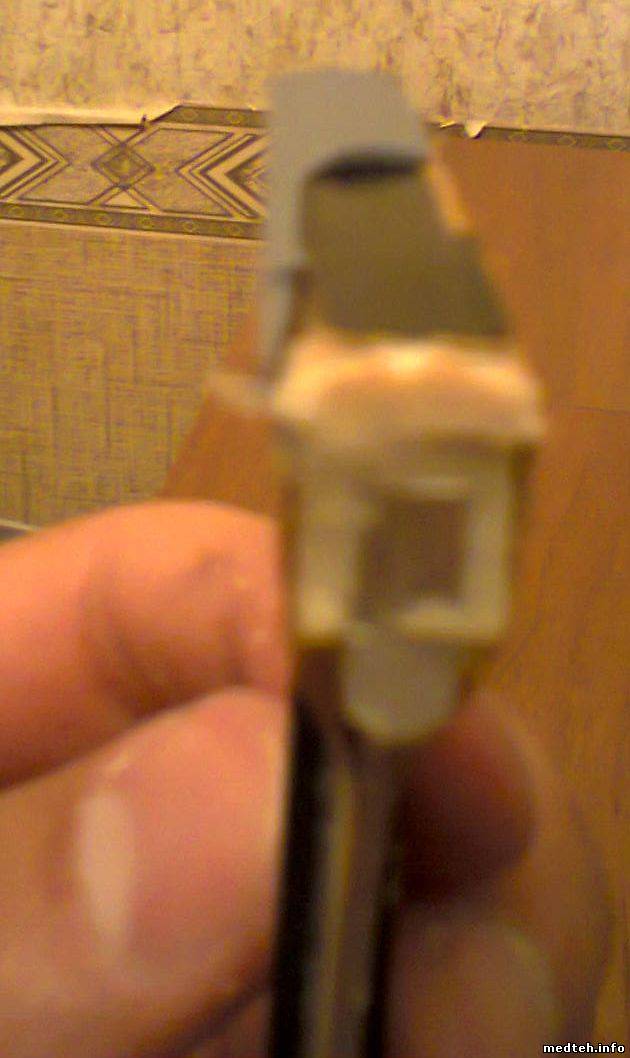

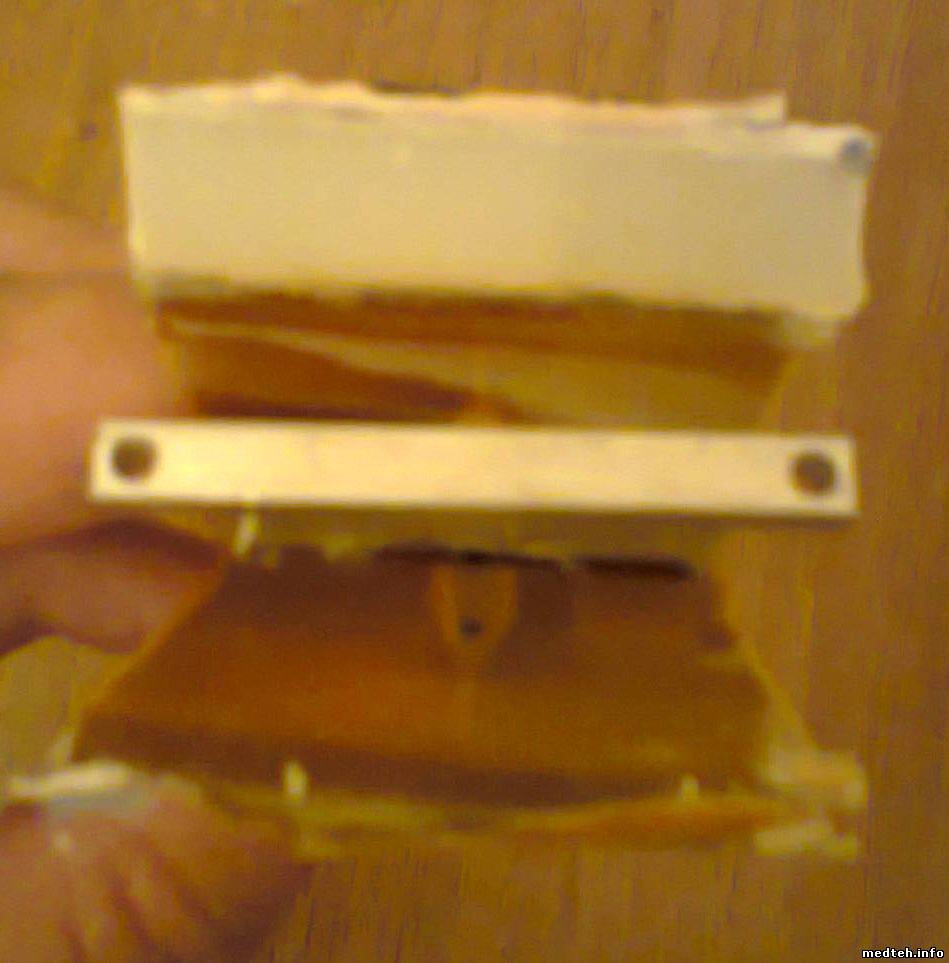

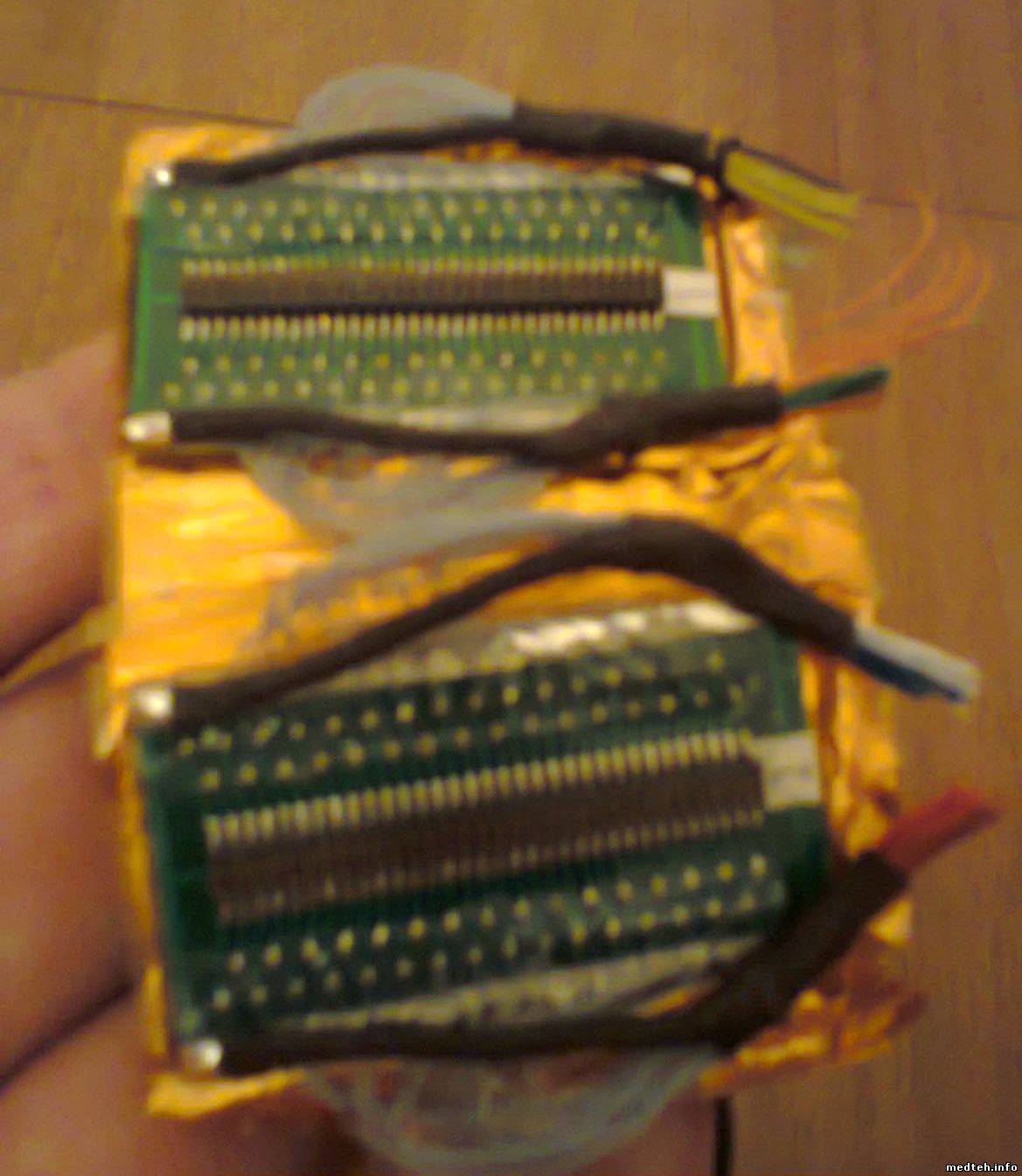

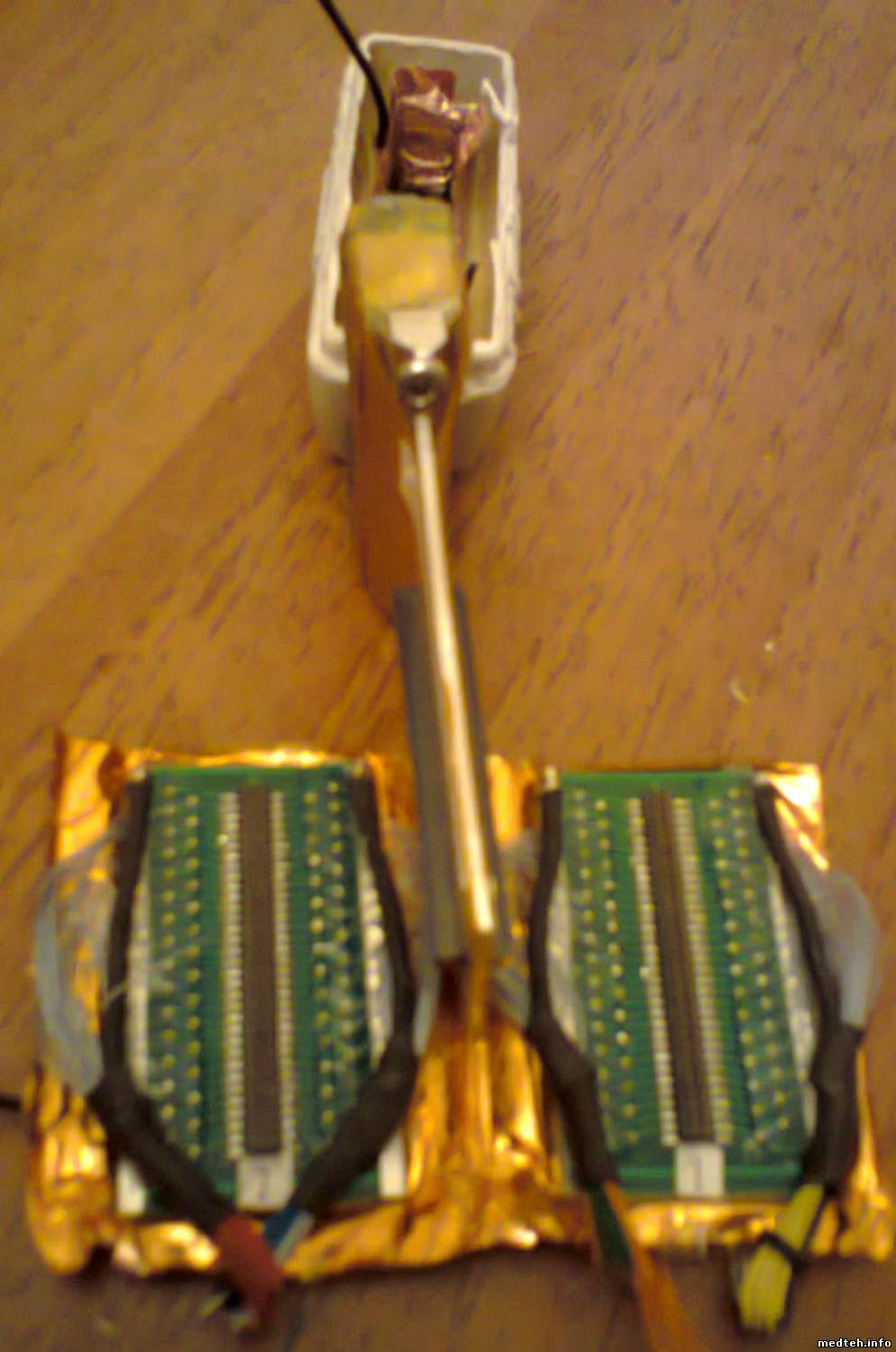

Отдали на разбор линейный датчик 7,5L-RC от GE Неисправность датчика заключалось в том, что на изображении сверху с середины выпадали строки, разборка показала трещину кристалла, при этом линза не отслоилась. (на фото датчик со снятой акустической линзой, черное покрытие-согласующий слой) Прилагаю фото разобранного датчика
Дата: Пятница, 09.Авг.2013, 08:51 | Сообщение # 124
Стажер
У вас сообщений: 43
Инжинер по м/о
OFFлайн
Российская Федерация
Иркутск
доброго дня. На датчике Philips L9-3 есть 6 дитых секторов, как их отключить на аппарате? Т.к. при работе раза бва за день выбивает аппарат по питанию. Хотели заменить таким же (рабочим) с более "молодого" аппарата, датчик не видет (не прописан в настройках старшего "брата")
Дата: Пятница, 09.Авг.2013, 10:52 | Сообщение # 125
Участник
У вас сообщений: 201
Всего по немногу
OFFлайн
Казахстан
Караганда
bedmed, сектора не отключаются... Выбивает по питанию - возможно прошивает по грязи на плате от 120 до 150 V на высоковольтном переключателе (коммутатор каналов) приемо-передающего тракта. Возможно из-за то, что "шьет" и выпадают каналы (по вашему, сектора). Конкретно с данным аппаратом-не знаком, но проявление типичное, как у других аппаратах. Лечится чисткой...
Сообщение отредактировал nabi - Пятница, 09.Авг.2013, 11:06
Дата: Пятница, 09.Авг.2013, 13:20 | Сообщение # 126
Стажер
У вас сообщений: 43
Инжинер по м/о
OFFлайн
Российская Федерация
Иркутск
Это да. Но проблема то в том что с другими датчиками аппарат работает при любом подключении к конекторам, , а когда этот подключаю выбивает со временем (на нём и видны на spec 6 провалов). Выше о том что "битые" кристалы отключают программно было написано. Я об этом тоже слышал, но не разу на практике не сталкивался. С "Philips из России" связыватся для консультации бесполезно (много раз пробовал)! Ответ один "Платите - приедем", это ответ на любой вопрос, да же если заказываеш датчик! Можно спокойно связатся с представителями в других странах бывшего СССР (многие по Русски уже не понимают, по Английски да), то они свободно дают информацию и продают З\Ч без выъезда (только без пароля)!
Сообщение отредактировал bedmed - Пятница, 09.Авг.2013, 13:22
Дата: Понедельник, 12.Авг.2013, 10:53 | Сообщение # 129
Стажер
У вас сообщений: 43
Инжинер по м/о
OFFлайн
Российская Федерация
Иркутск
Унас 11-ый, уже год как списали, т.к. с з\ч большие трудности в частности с датчиками! Есть несколько "китайских" фирм которые торгуют востановленными датчиками любых моделей, если им сдать "убитый" то будет процентов на 70 дешевле. В Москве есть посредники! Как найду адресса, скину.
Сообщение отредактировал bedmed - Понедельник, 12.Авг.2013, 10:58
Дата: Четверг, 19.Сен.2013, 12:46 | Сообщение # 133
Заглянувший
У вас сообщений: 3
врач узд
OFFлайн
Украина
ровно
секторальный датчик 3,5 мгц узд аппарата SIEMENS - SL 1,при включении загораеться индикаторная лампочка,но нет звука работы, на экран выводяться параметры,видеоизображения нет,не падал,прислали из Германии как восстановленный.помогите с ремонтом,очень нужно!
Дата: Четверг, 19.Сен.2013, 19:03 | Сообщение # 135
У вас сообщений: 830
Ультразвук
OFFлайн
Украина
***
yurss, свяжитесь с STaras-ом, думаю, он сможет Вам помочь, к тому же где-то рядом с Вами находится Думаю, проблема либо в том, что заклинило двигатель, если нет шума вращения, либо в энкодере.
Сообщение отредактировал РОМУЛ - Четверг, 19.Сен.2013, 19:06
Дата: Вторник, 19.Ноя.2013, 16:37 | Сообщение # 137
Завсегдатай
У вас сообщений: 269
инженер
OFFлайн
Российская Федерация
Санкт-Петербург
Врачи разбили датчик от Voluson E8 RIC6-12-D. Так как он 4D, то оказалось что он наполнен маслом. Масло естественно частично вытекло. Коллеги, кто нибудь знает каким маслом можно наполнить датчик?
Дата: Четверг, 06.Фев.2014, 06:59 | Сообщение # 139
OFFлайн
Российская Федерация
.
ЦитатаSonoLife ()
2.Пронумеровал бы полученные 96 концов в соответствии с номерами элементов датчика (как - отдельная история, но довольно трудоемко).
А можно попросить эту отдельную историю рассказать? Занимаюсь сейчас этой хренью на практике. Кучка проводов. Какой от какого кристалла - можно судить только примерно. Дифференцировать далеко расположенные кристаллы это еще ничего, реально. А вот соседние, рядом стоящие, отличить из них который правый, который левый - это капец, я испытываю большие затруднения. Кабель полностью резать не могу, т.к. обрыв частичный.
ЦитатаРэй ()
Берем на ремонт различные датчики..в том числе транспищеводные и 3D

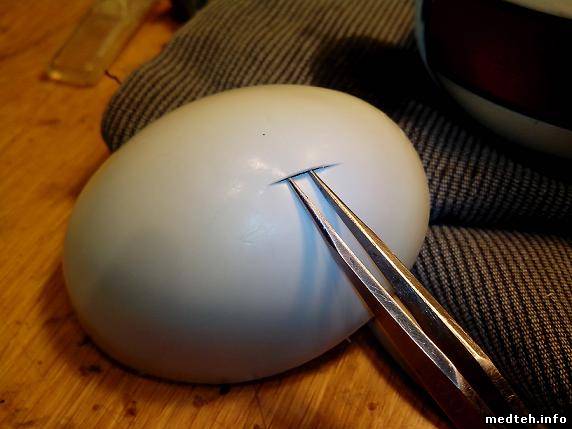

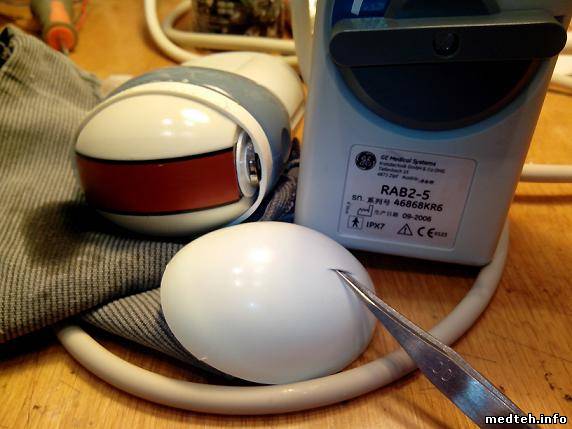

Приветствую всех! Попал в руки датчик RAB2-5 Новый уже купили и есть возможность потренироваться. Проблема такая Лопнул (треснул) защитный колпачек. Вопрос: кто-нибудь знает из какого он материала, ну или из чего его можно попробовать отлить?
Дата: Воскресенье, 16.Мар.2014, 00:19 | Сообщение # 141
Стажер
У вас сообщений: 19
инженер
OFFлайн
Беларусь
минск
очень часто встречается... очень похоже на фторопласт... недавно приобрел набор для клейки фторопластов, loctite, там клей и праймер... на след неделе буду пробовать... лежит 4-е датчика с одной и той же бедой...
Дата: Вторник, 18.Мар.2014, 21:13 | Сообщение # 145
Участник
У вас сообщений: 201
Всего по немногу
OFFлайн
Казахстан
Караганда
Э-эх, как думаете отчего треснул? -Возможно в кабинете кварцуют, а полипропилен боится уф лучей и трескается при их воздействии. Можно не клеить, а заплавить паяльником снаружи и изнутри Это 4D датчик и под колпачком масло?
Сообщение отредактировал nabi - Вторник, 18.Мар.2014, 21:16
Дата: Суббота, 22.Мар.2014, 21:36 | Сообщение # 146
Участник
У вас сообщений: 89
электромеханик
OFFлайн
Российская Федерация
РФ
nabi, приветствую. Треснул он, по моему мнению, из-за того что в верхней части стенка очень тонкая (меньше миллиметра) и пластик мягкий. При работе датчиком он (колпачек) постоянно прожимается, следовательно, механический износ. Внутри датчик заполнен маслом, что тоже сказывается на пластике не лучшим образом. Короче, единственный вариант - это оливка нового колпачка, чем сейчас и занимаюсь. О результатах отпишусь.
Дата: Суббота, 22.Мар.2014, 22:38 | Сообщение # 147
Участник
У вас сообщений: 201
Всего по немногу
OFFлайн
Казахстан
Караганда
Э-эх, будешь отливать сам или закажешь в соответствующею контору? Если сам собрался, то стукни в личку, могу кое чего посоветовать, точнее поделиться информацией...
Сообщение отредактировал nabi - Суббота, 22.Мар.2014, 22:40
Привет всем Делаю диплом и нужна помощь! Нужно сделать деталировку и сборочный чертеж УЗ датчика. Может у вас есть чертежи? Или можете прислать детальные фото в разобранном состоянии? (интересуют микроконвексные и секторные датчики).
Дата: Четверг, 22.Май.2014, 04:08 | Сообщение # 153
Заглянувший
У вас сообщений: 2
Студент НТУУ "КПІ"
OFFлайн
Украина
Київ
nabi,Спасибо большое. Но это немного не то что я ищу (я хочу сделать полноценную 3д модель в SolidWorks). Поэтому нужно подробнее рассмотреть само строение датчика (включая проводники, решетку, крепления и т.д.). Как базовый хочу взять секторный датчик 3S-RS. Возможно у кого-то есть возможность выслать фото деталей или хотя бы датчика без корпуса и со всех ракурсов?
Дата: Понедельник, 11.Авг.2014, 13:10 | Сообщение # 154
Участник
У вас сообщений: 92
Сервисный инженер
OFFлайн
Российская Федерация
Санкт-Петербург
Вскрыл вздутый протектор фазированной решетки от GE. Под ним медный экран, думаю тут только безкислотные герметики стоит использовать? Или окисления меди не будет?
Дата: Понедельник, 22.Сен.2014, 10:42 | Сообщение # 156
Участник
У вас сообщений: 111
инженер
OFFлайн
Российская Федерация
Челябинск
Добрый день. Подскажите по датчику RIC 6-12-D (GE). Какое масло можно для него использовать? Лучше будет заменить полностью или просто добавить недостающее количество? Как лучше его заправить в датчик?
Дата: Понедельник, 22.Сен.2014, 11:02 | Сообщение # 157
Участник
У вас сообщений: 149
инженер по медоборудованию
OFFлайн
Российская Федерация
Екатеринбург
Цитатаchelog ()
RIC 6-12-D (GE). 1. Какое масло можно для него использовать? 2.Лучше будет заменить полностью или просто добавить недостающее количество? 3.Как лучше его заправить в датчик?
1. любое силиконовое ( чтоб резину не кушало) 2.заменить полностью 3.есть винтовые заглушки и инструкция (или здравый смысл)
На датчике не оказалось заглушек. Сделал технологическое отверстие ближе к ручке (через рентген определил, где можно). С помощью него проделал все манипуляции.
