Да, более чем. Думаю, это должна быть услуга, а то на запчасть могут запросить РУ, сертификат или еще какую-нибудь хрень... Но услуга будет дороже из-за ньюансов налогооблажения. Поправьте меня, если я неправильно понял.

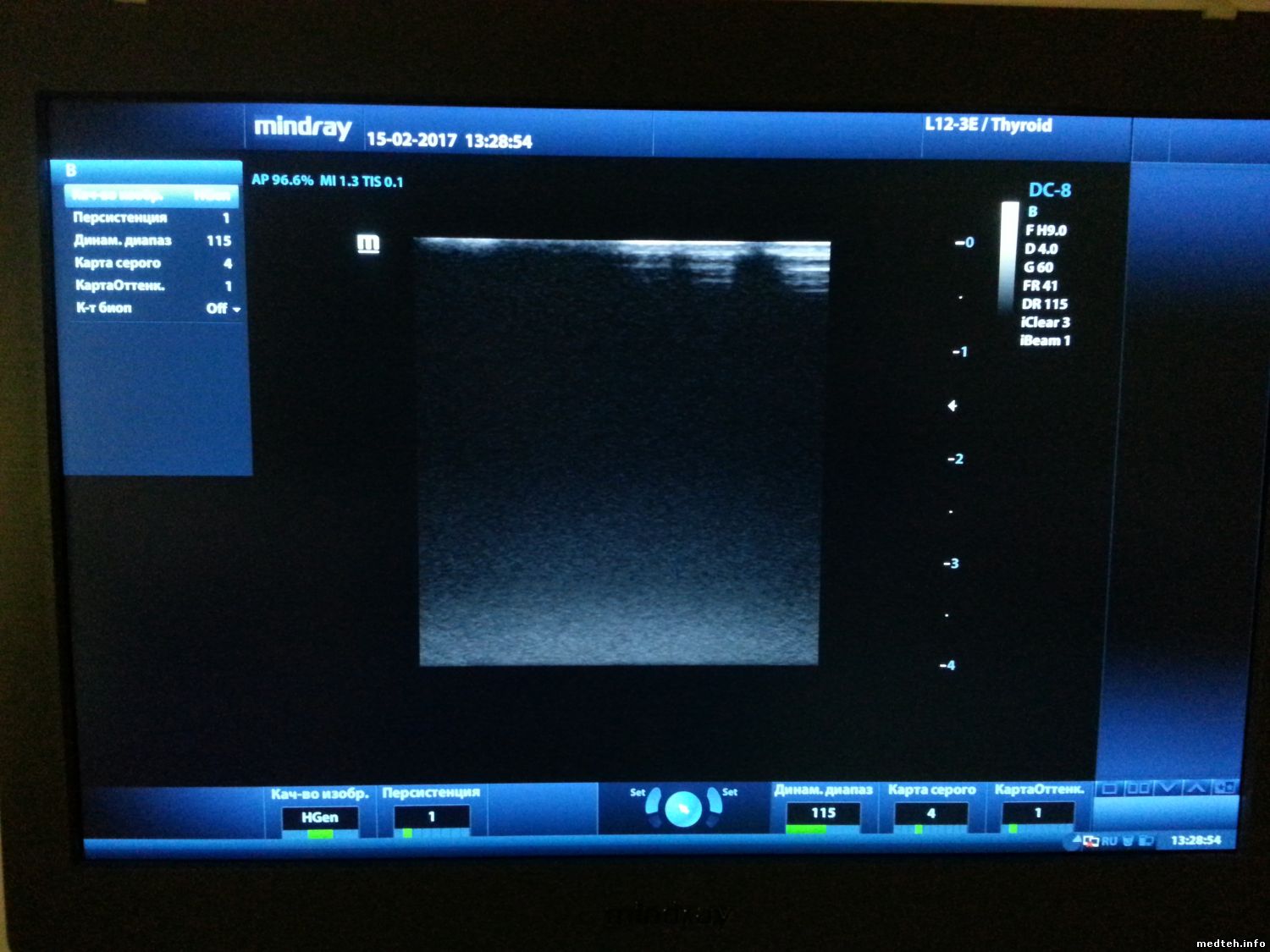

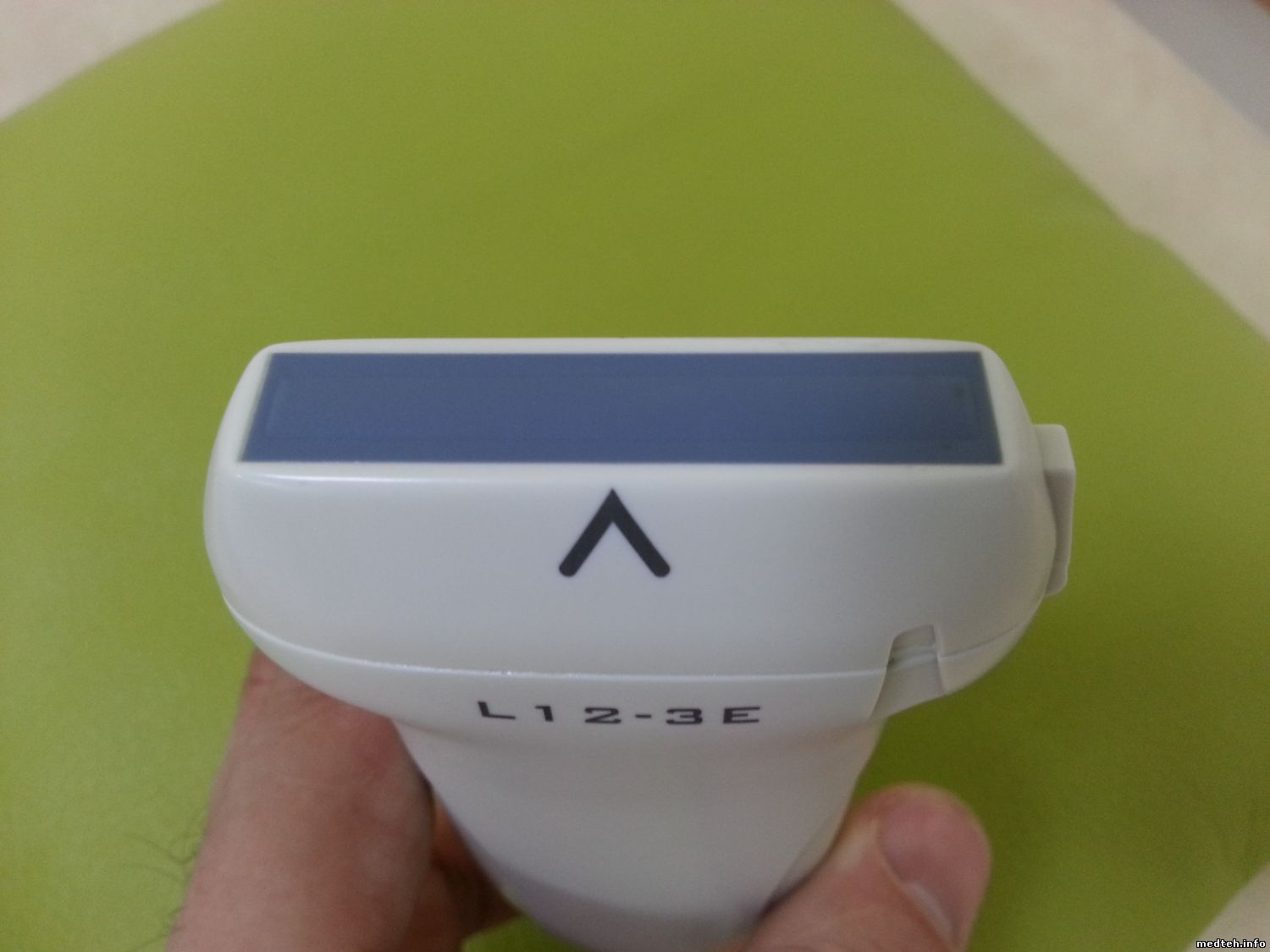

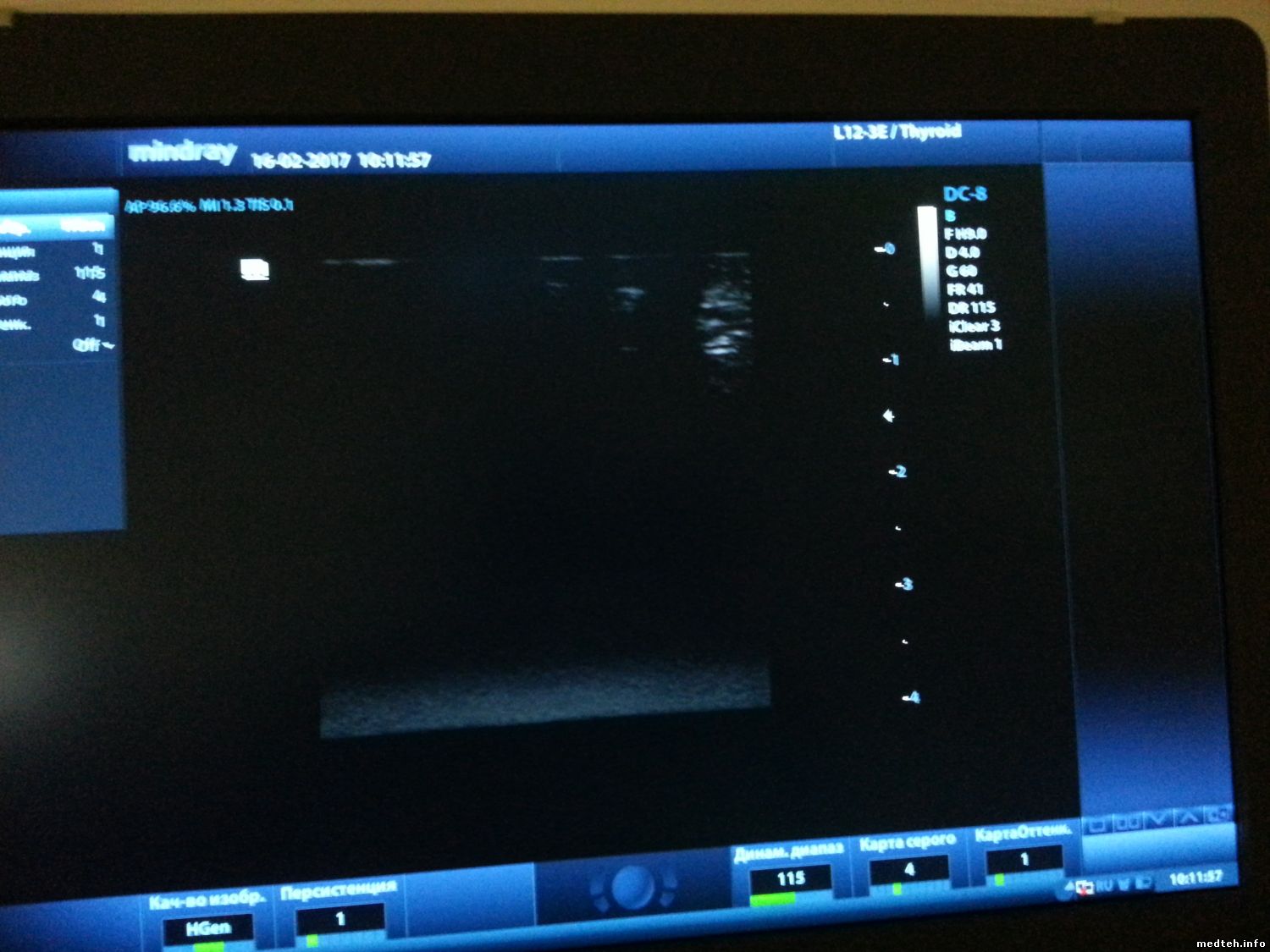

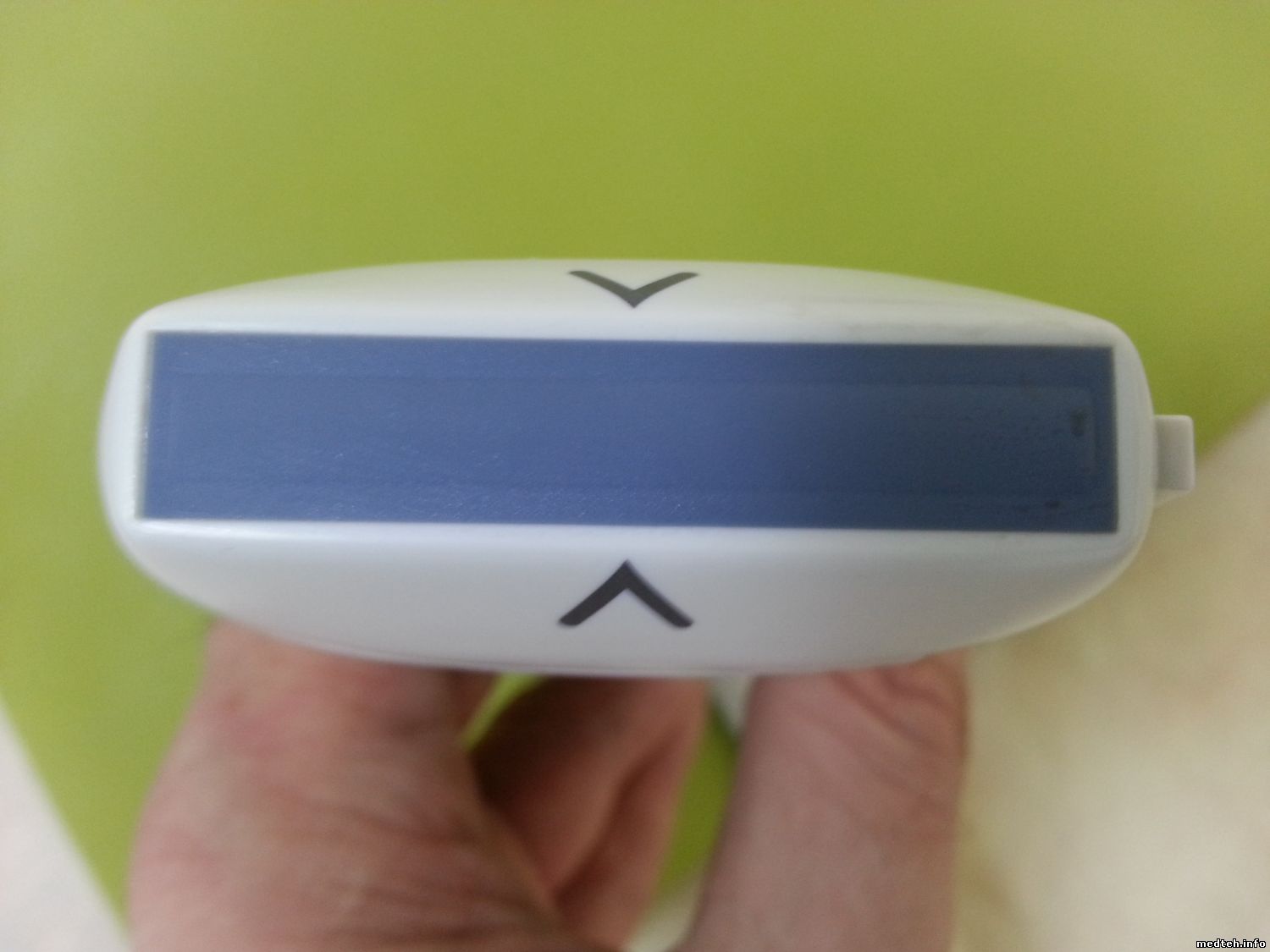

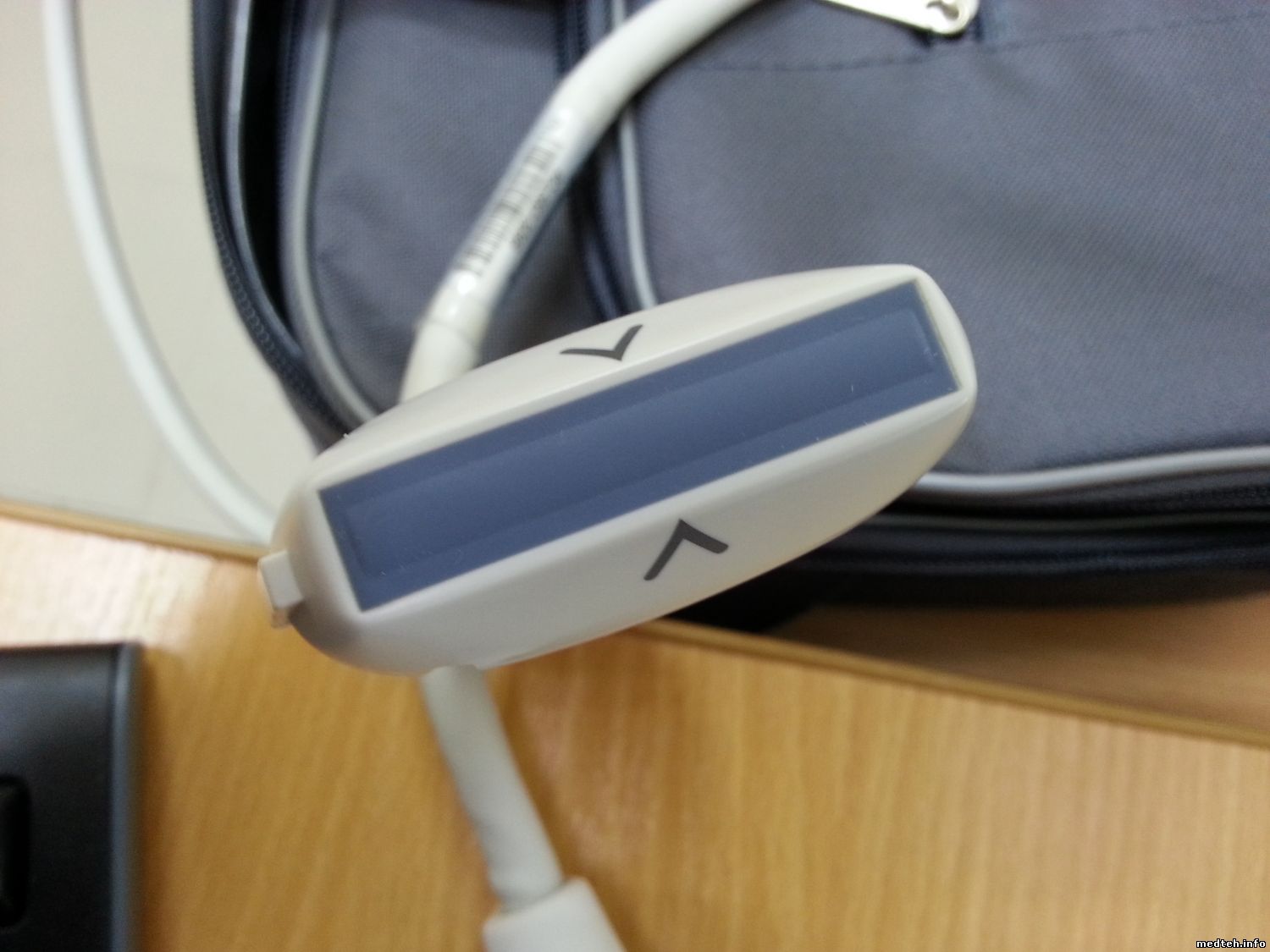

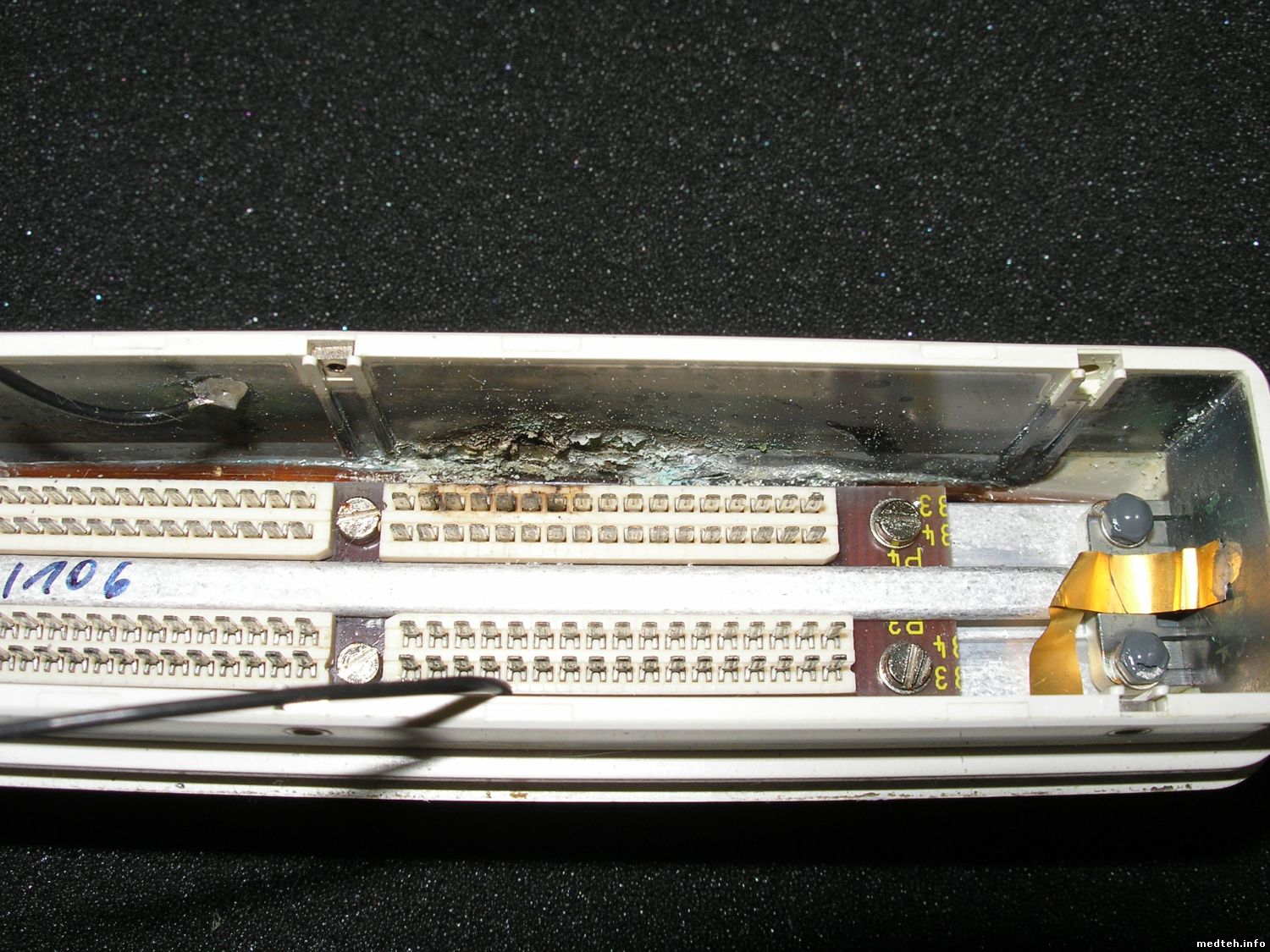

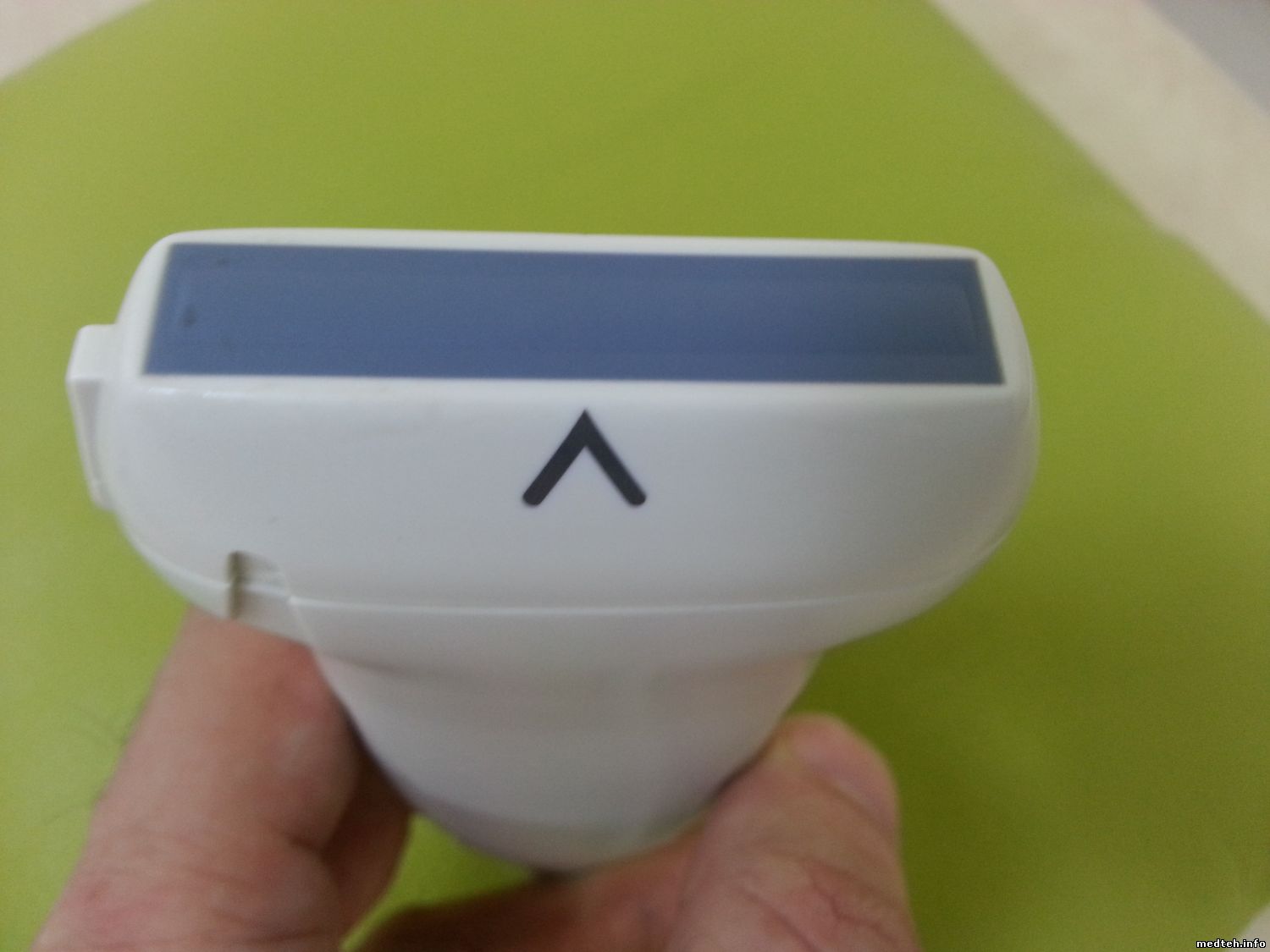

Господа, нужна консультация специалиста. Есть аппарат Mindray DC-8 и проблемный линейный датчик L12-E3. Визуально на датчике, кабеле и коннекторе никаких повреждений нет, смена портов ни к чему не приводит, датчик при перестановке в другие порты ведет себя аналогично. Местный инженер, глянув на экран, диагностировал "что-то с кабелями, это не ремонтируется" и категорично прредложил приобретать новый датчик. Но меня терзают смутные сомнения. Может не кабель, а кристалл? Может возможен ремонт? Цепляю к посту фото рабочего экрана и ссылочку на маленькое видео работы датчика. Очень жду вашего диагноза.
Дата: Четверг, 16.Фев.2017, 13:33 | Сообщение # 334
У вас сообщений: 830
Ультразвук
OFFлайн
Украина
***
osv72, визуально и по опыту - на 99% проблемы именно с блоком кристаллов, но никак не кабель. А полтора года эксплуатации для китайца, пожалуй, предел...
Дата: Четверг, 16.Фев.2017, 19:14 | Сообщение # 337
Стажер
У вас сообщений: 10
системный администратор
OFFлайн
Российская Федерация
Керчь
sprutv, инженер - это громко сказано. Так-же, как и я, около УЗИ рядом постоял и повозил по датчику наслюнявленным пальцем и отверткой, только вдумчиво и долго.
РОМУЛ, derwolf, спасибо за информацию, я тоже склонялся к мысли, что кабель ни при чём, всё дело в кристаллах. Никто не озвучит, очень приблизительно, стоимость ремонта?
Насчет замены по гарантии руководство выясняет, но задачу уже поставили - предварительная диагностика и примерная стоимость ремонта. Поэтому здесь и пишу, ибо для меня медицинская техника пока тёмный лес, но шефу этого особо не объяснить. Позиция руководителя - в компьютерах и сетях разбираешься, значит медтехник.
Дата: Пятница, 17.Фев.2017, 15:54 | Сообщение # 338
Участник
У вас сообщений: 197
узи
OFFлайн
Российская Федерация
самара
лично мое мнение не стоит так категорично относится и делить инженер или не инженер.человека мало интересует это момент кто то именно в этом работает кто на конкурсах сидит. зачем камни кидать)
посмотрел я по списку запчастей только L11-4 сделать из широких. L12 нет
Сообщение отредактировал sprutv - Пятница, 17.Фев.2017, 15:54
Дата: Воскресенье, 12.Мар.2017, 21:30 | Сообщение # 343
Стажер
У вас сообщений: 4
инженер
OFFлайн
Российская Федерация
Москва
ЦитатаРОМУЛ ()
Кристаллы, может, и останутся живы, а вот с метрологией проблемы могут возникнуть. Очень уж щепетильная штука акустическая линза
Ромул, SonoLife приветствую! Расскажите, пожалуйста, подробнее про проблемы, которые возникали с метрологией при замене акустической линзы.
Приведу цитату одного из наших инженеров по этому поводу, из которой как бы логически следует, что проблем с метрологией не должно быть. Хотелось бы с вашей помощью "докопаться" до истины.
"В ультразвуке по измерительным функциям определяющим параметром является точность измерения, подчеркиваю - точность, а не разрешающая способность системы, как многие думают. Точность измерений в аппаратах высшего класса достигает 0,001. Все аппараты по железу и программным средствам откалиброваны, для этого в систему измерений вводится калибровочный масштаб. У каждой компании свой коэффициент масштабирования. А вот датчики калибруются отдельно на заводе изготовителе без акустической линзы. Метрологические характеристики датчика зависят только от технологий изготовления пьезокерамики и от класса аппарата. Акустическая линза не нарушает калибровку датчика, с точки зрения измерений. В доказательство своих слов, могу привести прием, используемый на практике. В 90-х годах, применялись только резонансные датчики, у которых был строго определен геометрический фокус датчика. Но докторам требовалась хорошая визуализация на меньшей глубине исследования. Так вот для того, чтобы не изготавливать новые датчики на более высокие частоты, применялись специальные водяные насадки на датчик, которые изменяли положение геометрического фокуса. Заметьте, толщина этих водяных насадок достигала 5 см в длину. Оболочка насадки изготавливалась из материала акустической линзы, но толщина ее была в 2 раза больше, для механической прочности. При этом все измерительные функции и точность измерений не нарушались. И так, геометрия и толщина линзы не влияют на калибровку датчика. ЭТИ параметры влияют только на качество визуализации. Бывают случаи, когда доктор жалуется на результаты измерений, это первый признак - доктор не владеет измерительными методиками, этих методик достататочно много и необходимо выбрать правильную. В ультразвуковых системах введена так называемая мертвая зона, где учитывается и толщина линзы, зона может простираться до 7-10 мм от края апертуры. Линза влияет только на степень затухания ультразвуковой волны в материале и естественно на качество визуализации, особенно на больших глубинах исследований. Метрологические параметры датчика привязаны к типу пьезоэлемента, технологиям изготовления пьезоэлементов, их амплитудно-частотным характеристикам, к интенсивности излучения и к математике аппарата."
Дата: Понедельник, 13.Мар.2017, 16:32 | Сообщение # 344
Заглянувший
У вас сообщений: 2
-
OFFлайн
Российская Федерация
Москва
sprutv, Добрый день! Интересует возможность покупки оригинального состава для линз. Если инфомация на сегодняшний день актуальна, хотелось бы обсудить это.
Дата: Понедельник, 13.Мар.2017, 21:25 | Сообщение # 345
У вас сообщений: 830
Ультразвук
OFFлайн
Украина
***
ERSPlus, я даже не буду это комментировать, поскольку в приведенном тексте 0,0000% профессионализма и понимания сути. Берите книгу Осипова "Ультразвуковые диагностические приборы" и изучайте теорию (где-то в архиве была).
Дата: Вторник, 14.Мар.2017, 06:23 | Сообщение # 347
Стажер
У вас сообщений: 4
инженер
OFFлайн
Российская Федерация
Москва
ЦитатаРОМУЛ ()
ERSPlus, я даже не буду это комментировать, поскольку в приведенном тексте 0,0000% профессионализма и понимания сути. Берите книгу Осипова "Ультразвуковые диагностические приборы" и изучайте теорию (где-то в архиве была).
Ромул, да, есть такой момент. Мастере не совсем прав а, может быть, совсем не прав.

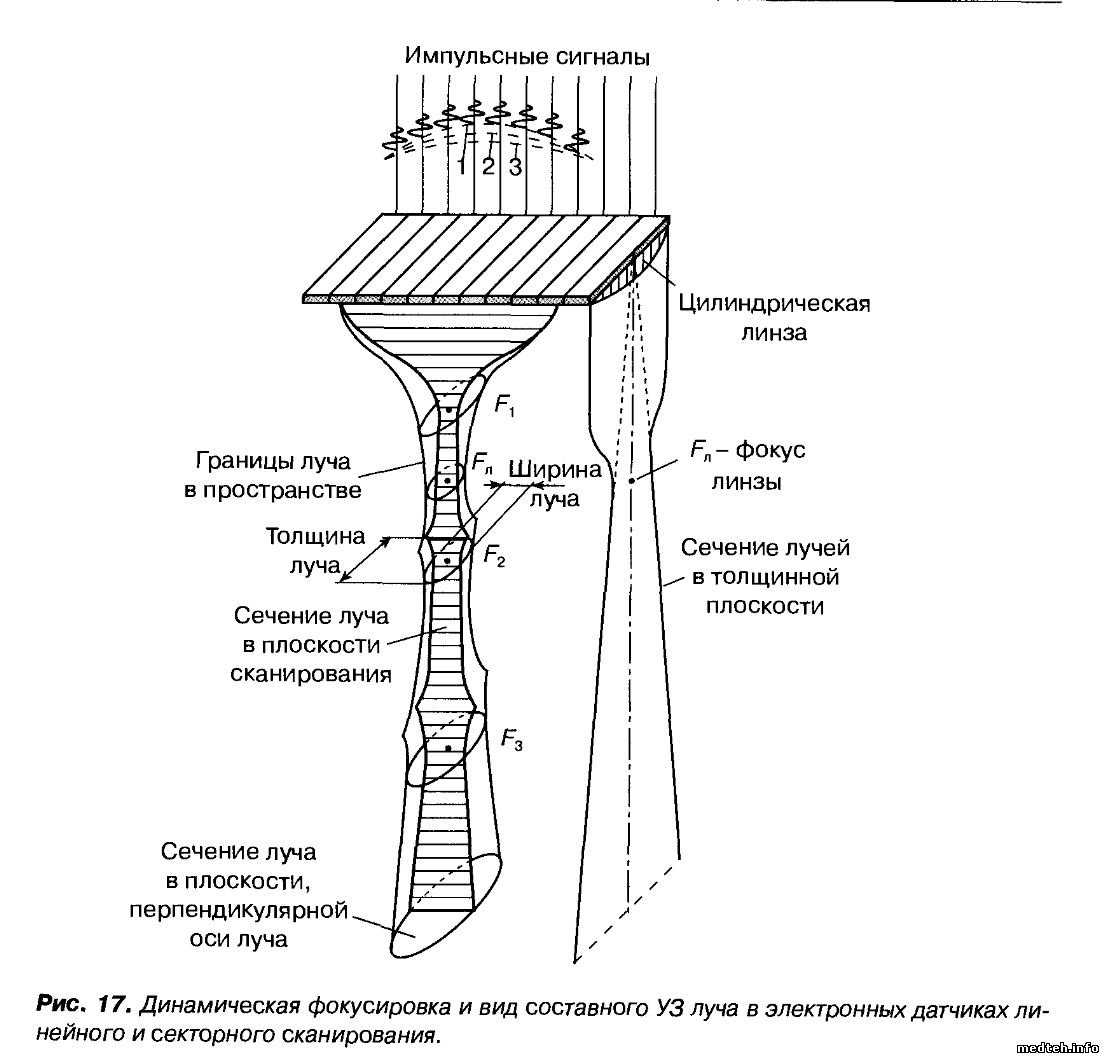

Стр. 83-84 Осипов. "Конструктивно многоэлементный преобразователь линейного датчика имеет вид плоской решетки из узких элементов, к каждому из которых подводится отдельный контактный провод. Для формирования передающего луча (при излучении) на часть элементов линейной решетки поступают электрические импульсы, возбуждающие пьезоэлементы. Если с помощью сдвигов по задержке между электрическими импульсами сформировать необходимую форму фронта волны излучаемых пьезоэлементами акустических (ультразвуковых) импульсов, то можно фокусировать луч на необходимую глубину и переключать глубину фокуса для того, чтобы реализовать динамическую фокусировку. Однако, если с помощью кольцевой решетки можно сформировать сферический фронт волны, то в линейной решетке, управляя задержками, можно сформировать цилиндрический фронт волны. Цилиндрический фронтонной волны позволяет управлять фокусировкой только в плоскости сканирования (на рис. эта плоскость совпадает с плоскостью рисунка). в перпендикулярном направлении (по толщине луча) электронная динамическая фокусировка в одномерных линейных решетках невозможна. Поэтому в линейных решетках используется специальная акустическая ЦИЛЛИНДРИЧЕСКАЯ ЛИНЗА, которая фокусирует луч по толщине. Фокус этот имеет постоянную глубину и изменять его положение не возможно."
Дата: Понедельник, 20.Мар.2017, 19:48 | Сообщение # 348
Стажер
У вас сообщений: 35
field service engineer
OFFлайн
Российская Федерация
msk

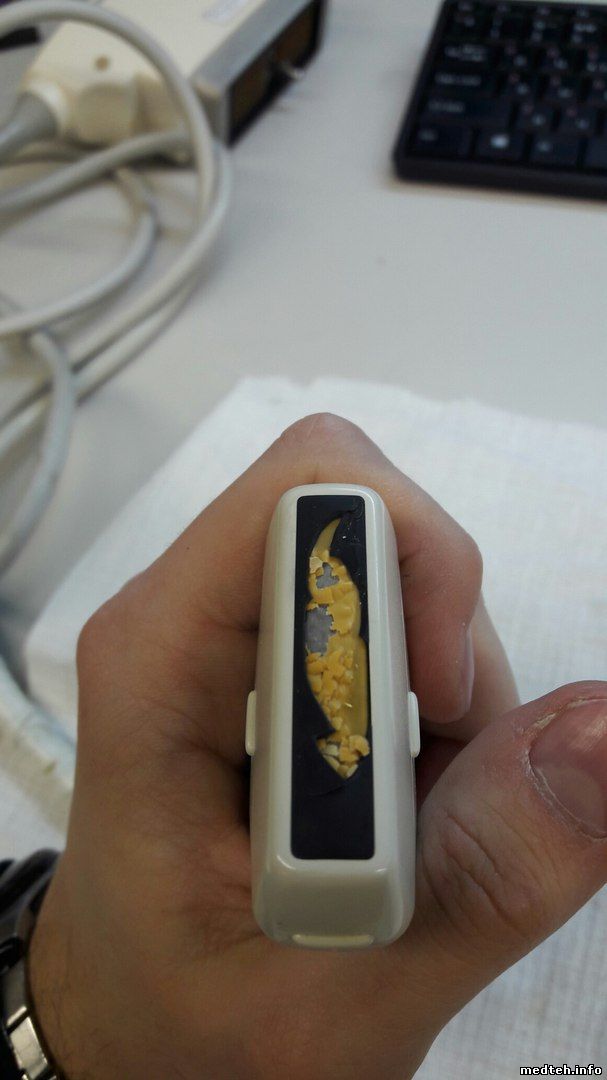

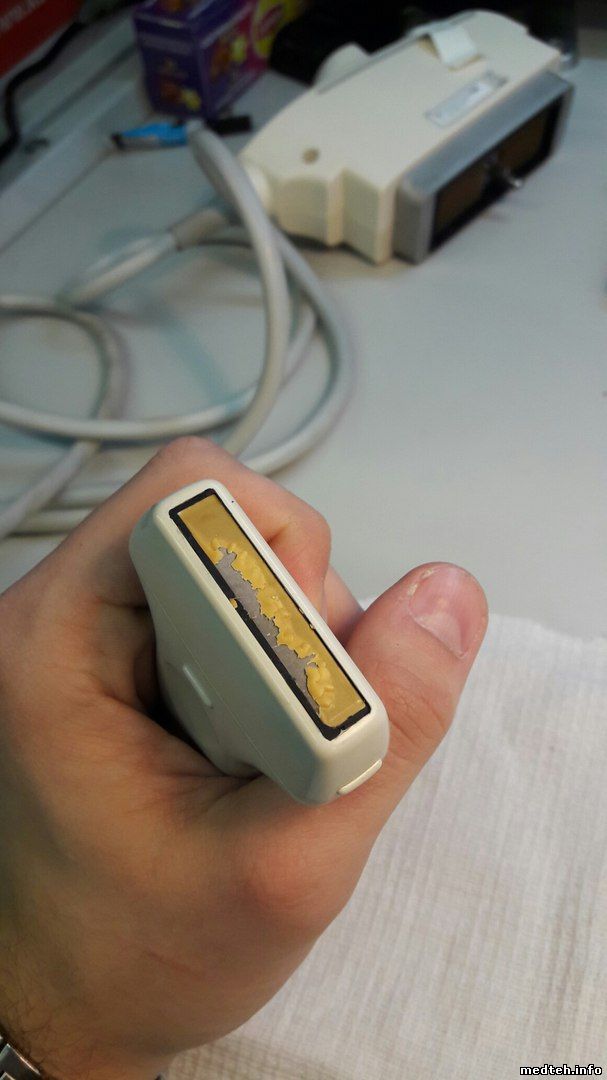

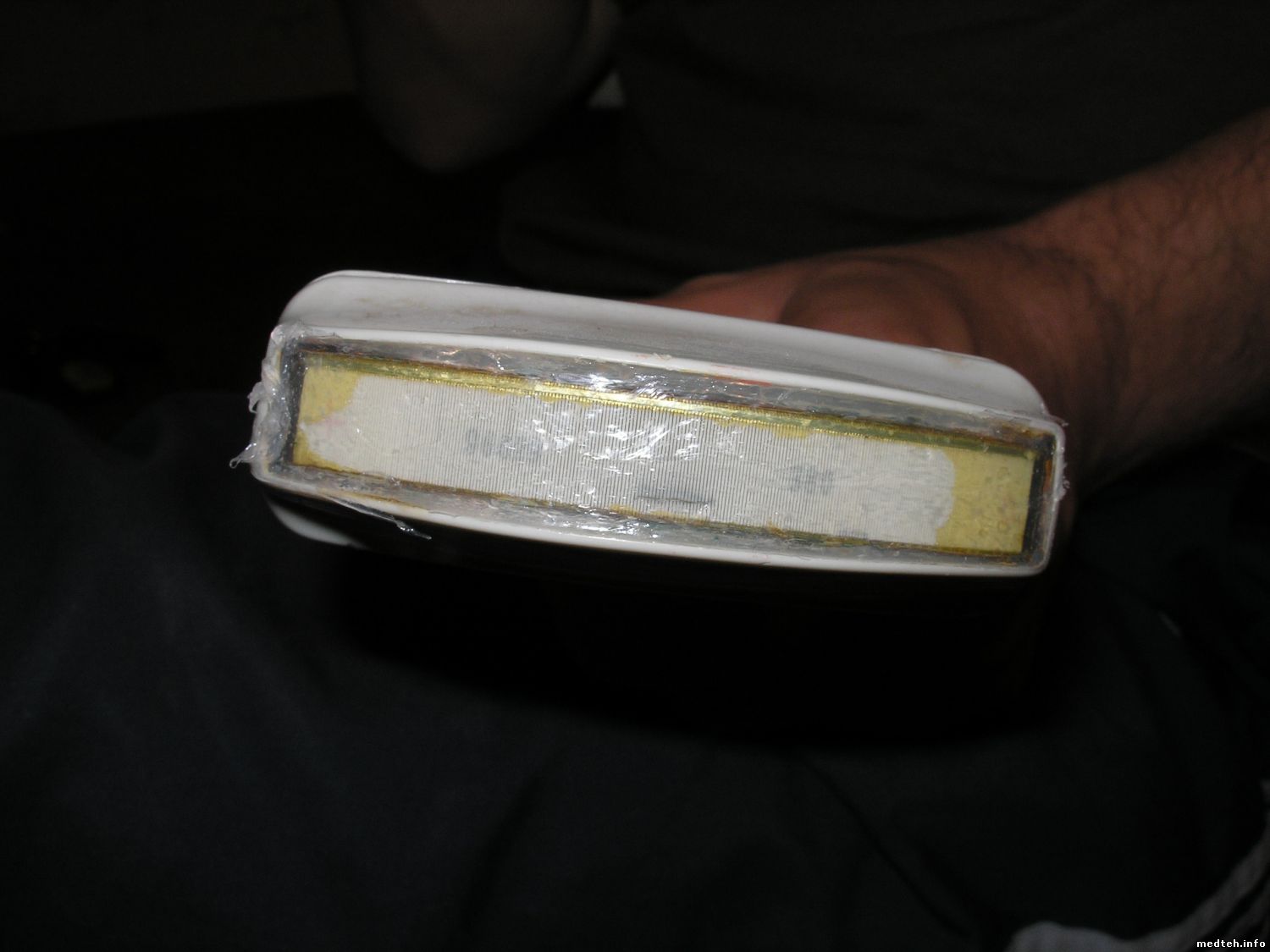

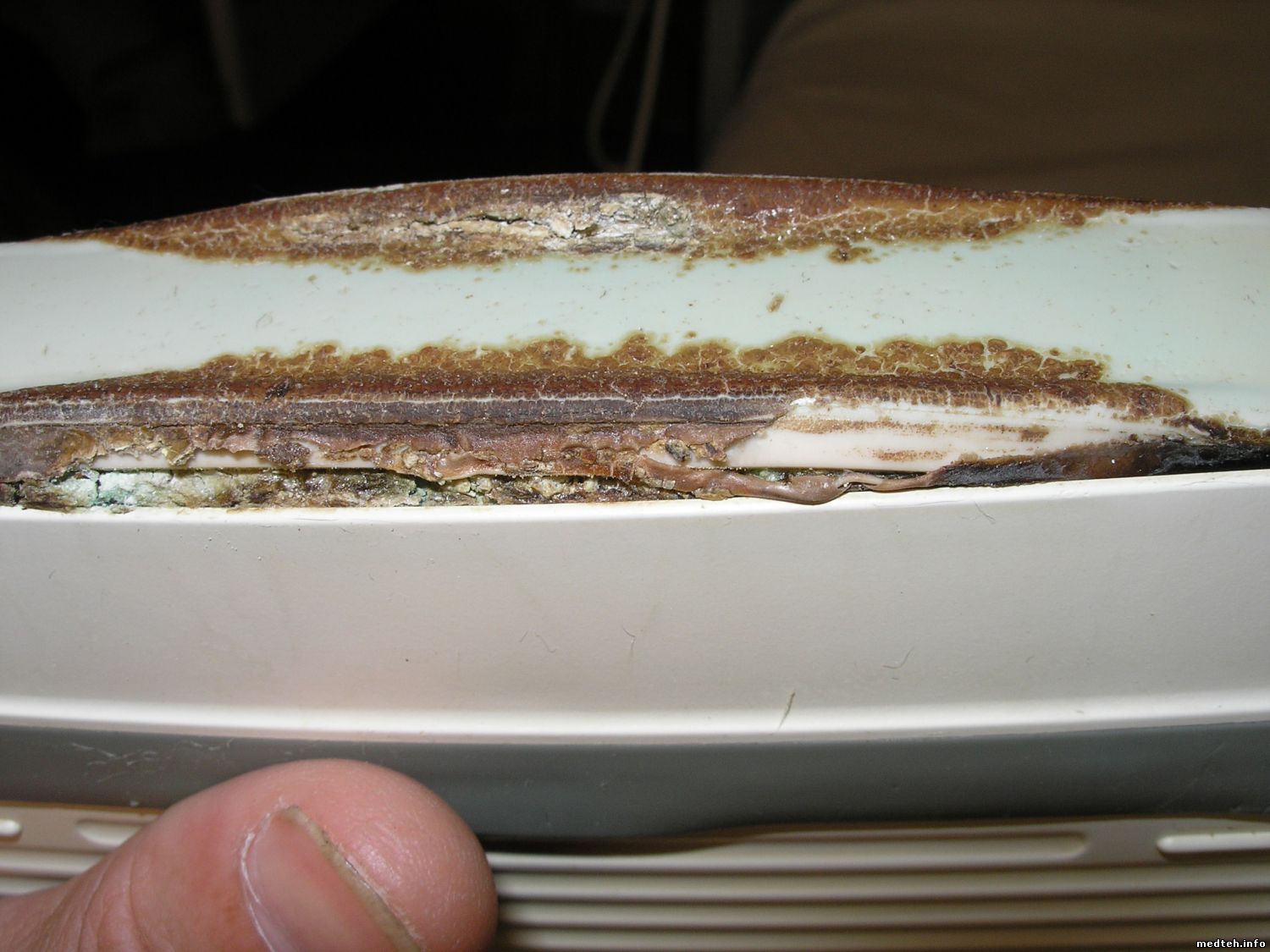

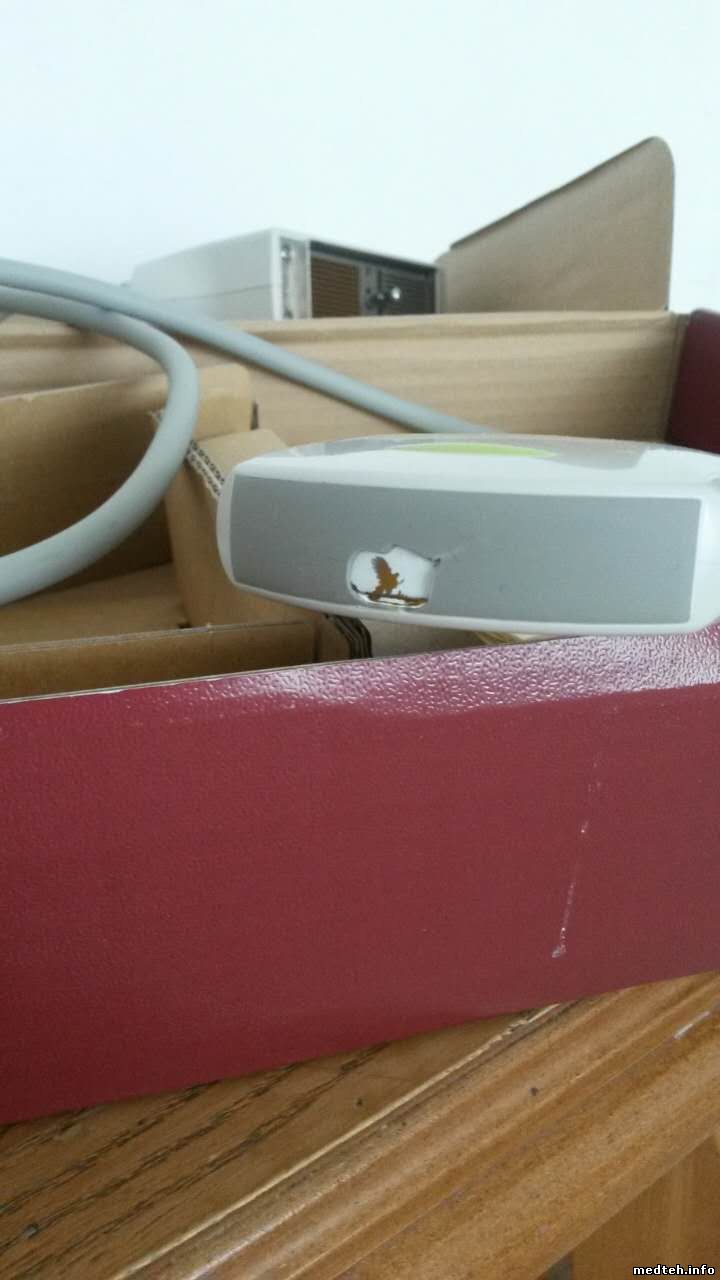

Всем привет! У меня есть вопрос, который думаю будет многим интересен. Недавно на ремонт принесли линейку от медисона. По всей видимости было механическое воздействие (по словам персонала, возможно и заводской косяк). Под резинкой линзы, находится НЕКИЙ ЖЕЛТЫЙ СЛОЙ, который и был разрушен. Без него изображение стало хуже. Так же было замечено что и GE тоже в некоторых датчиках используют кроме резинки еще что то.. На мой взгляд этот слой нужен для предотвращения нежелательных отражений на границе раздела сред. Но вот что за материал непонятно.. Кто что может сказать на этот счет?
Дата: Вторник, 21.Мар.2017, 15:02 | Сообщение # 352
Участник
У вас сообщений: 197
узи
OFFлайн
Российская Федерация
самара
все просто до глубины души линза должна быть твердой на медисонах, чтобы не было различий в скоростях. Но ее сделали мягкой чтобы не было различий в скоростях с телом поэтому там согласующий слой чтобы уменьшить разницу в средах.
Дата: Понедельник, 03.Апр.2017, 16:50 | Сообщение # 353
Заглянувший
У вас сообщений: 2
Специалист
OFFлайн
Российская Федерация
Москва
ЦитатаDenkot ()

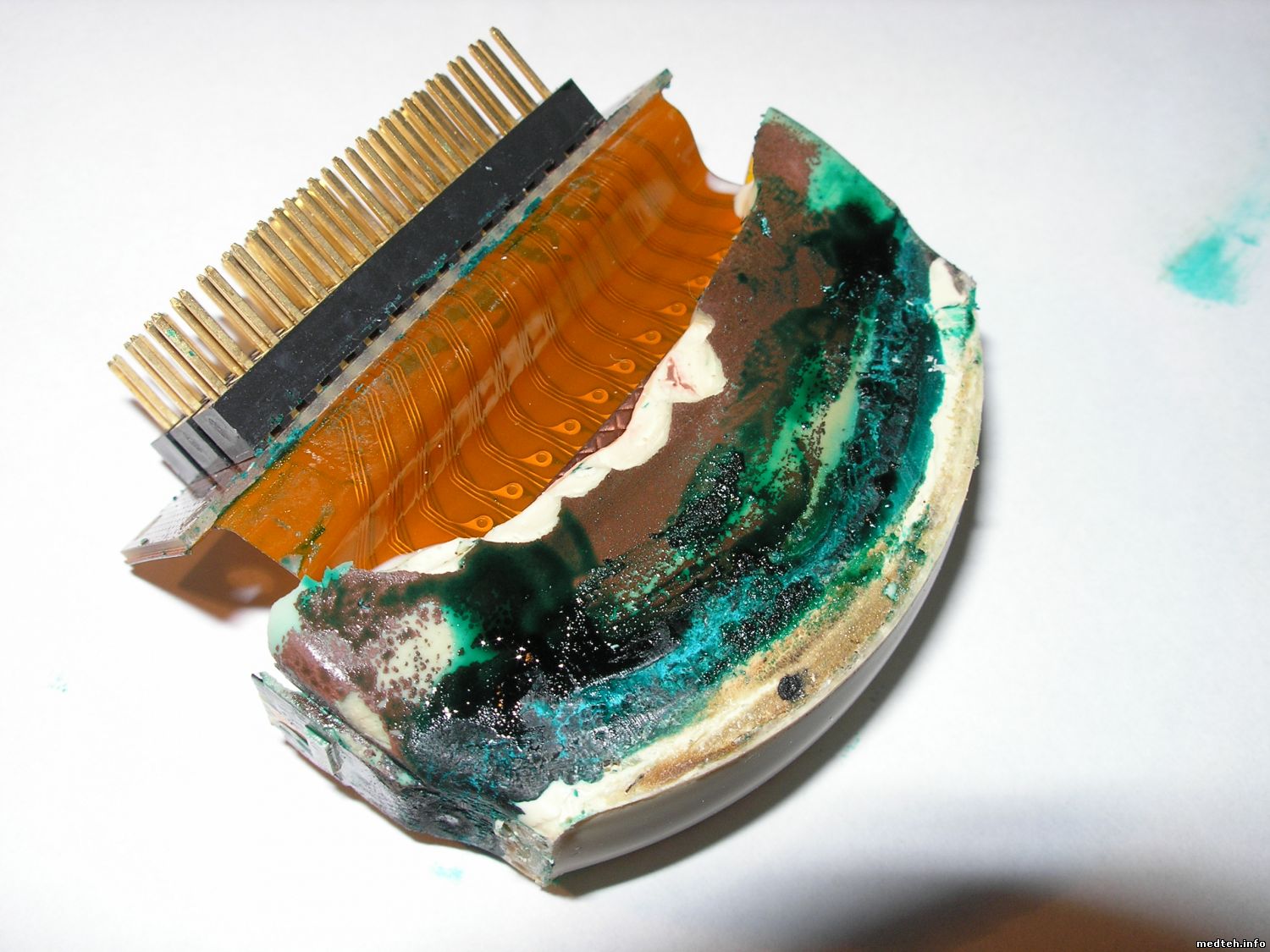

Подскажите пожалуйста как разобрать головку конвексного датчика С358 к ультразвуковой системе Vivid-3. Перетерлась изоляция у головки датчика, некоторые провода оборвались. Нужно их перепаять.
Данный датчик есть на складе. Последние на мировых складах. Пишите на почту office(собака)uzisensor.ru
Дата: Четверг, 20.Апр.2017, 08:56 | Сообщение # 355
Стажер
У вас сообщений: 10
инженер
OFFлайн
Российская Федерация
Санкт-Петербург
Здравствуйте! Прошу прощения за вопрос, может он уже поднимался в форуме. Врач жалуется на темные полосы при исследовании. Отслоения линзы нет (при сильном надавливании) полосы не проходят. Что это может быть? Повреждения проводов видимых нет, датчики (как уверяют) не роняли. Подлежит ли это ремонту или только замена? Может есть китайские аналоги намного намного дешевле оригиналов (Voluson 730). Спасибо!
Дата: Четверг, 20.Апр.2017, 16:53 | Сообщение # 357
Заглянувший
У вас сообщений: 1
Коммерческий Директор
OFFлайн
Российская Федерация
Самара
РЕМОНТ ЛЮБЫХ УЗИ ДАТЧИКОВ (ЗАМЕНА КРИСТАЛЛОВ) Низкая цена. От Года гарантии до 3 лет на ремонт и замену кристалловов. Замена линзы от 5000 рублей. АМД на почту amd163@bk.ru Юрий Мастера по УЗИ датчикам. Самая низкая цена и высокое качество работ.
