SonoLife, adidas, Alexium, Добрый день уважаемые форумчане! Очень нужна помощь с запуском узи аппарата Aloka SSD 5000 Prosound 2001 года выпуска! При включении аппарата на мониторе высвечивается только лого фирмы Алока и не меняется. Одним словом узи аппарат не запускается! Может проблема заключается в программном обеспечении, хотя я проверял напряжения на жестком диске стабильны есть 5В и 12В. У меня нет сервиса мануала к данному узи, проверку придется проводить интуитивно и еще, на панели клавиатуры нет характерного свечения под кнопками т.е. клава неактивна и отсутствует изображение на втором маленьком мониторе на клавиатуре, такое впечатление как-будто эта часть аппарата вообще не участвует при запуске, хотя при запуске слышны щелчки от реле расположенные под клавиатурой.... сегодня снял винчестер аккуратно, подключил к компу он отлично работает..сделал резервную копию образа диска для будущего, может понадобиться, кому-то еще. поставил на место - все также, опять при подключении к нему ID шины от материнки винчестер не реагирует, возможно срабатывает блокировка, а при отключенной шине когда включаешь аппарат винчестер нормально функционирует и характерно жужжит, без сервисной инструкции работаю только интуитивно. Проверил аккумулятор на материнке, он выдает 3,34 В, думаю он в норме. Подключил внешний монитор и клавиатуру к материнке, без разницы, запуск узи аппарата так и не произошел, так и не дождался его.....от чего может все таки блокироваться запуск узи??? Кто знаком с этим узи сканером, может ему знакома указанная проблема! Буду очень признателен кто поможет мне разобраться с этим. Заранее благодарен!
Сообщение отредактировал Art777 - Среда, 13.Мар.2013, 00:59
Дата: Понедельник, 25.Апр.2011, 13:11 | Сообщение # 42
Инженер медтехник
OFFлайн
Российская Федерация
Саратов
У вас нет запуска самой материнской платы, причин может быть несколько, от отсутствия необходимых напряжений, до неисправности микросхем. Проверьте планики памяти. Сделайте фотографию материнки.
Дата: Понедельник, 25.Апр.2011, 13:11 | Сообщение # 44
Участник
У вас сообщений: 67
сервисный инженер медоборудования
OFFлайн
Армения
Ереван
Цитата (Alexium)
У вас нет запуска самой материнской платы, причин может быть несколько, от отсутствия необходимых напряжений, до неисправности микросхем. Проверьте планики памяти. Сделайте фотографию материнки.
Дата: Понедельник, 25.Апр.2011, 13:11 | Сообщение # 46
Участник
У вас сообщений: 67
сервисный инженер медоборудования
OFFлайн
Армения
Ереван

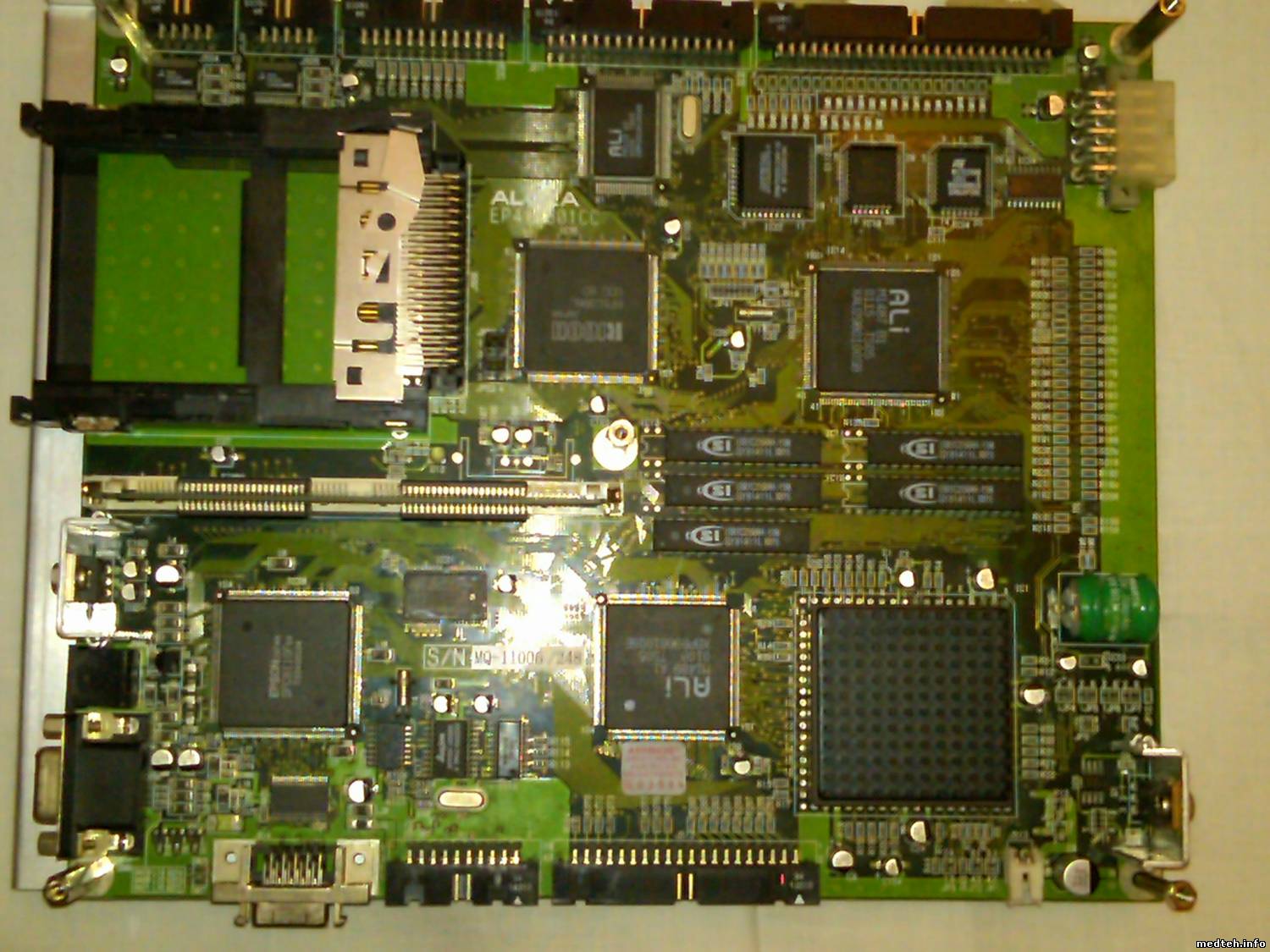

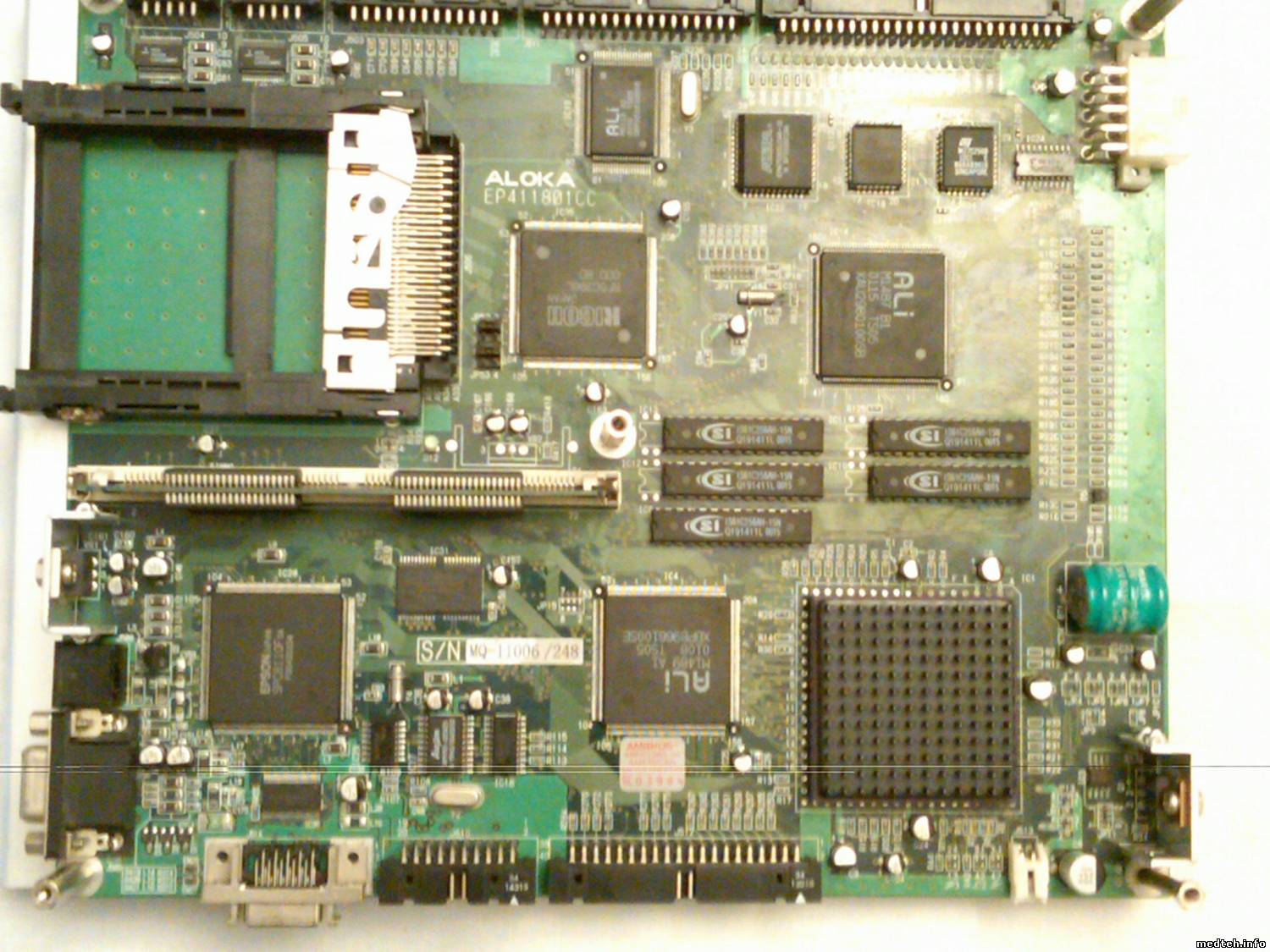

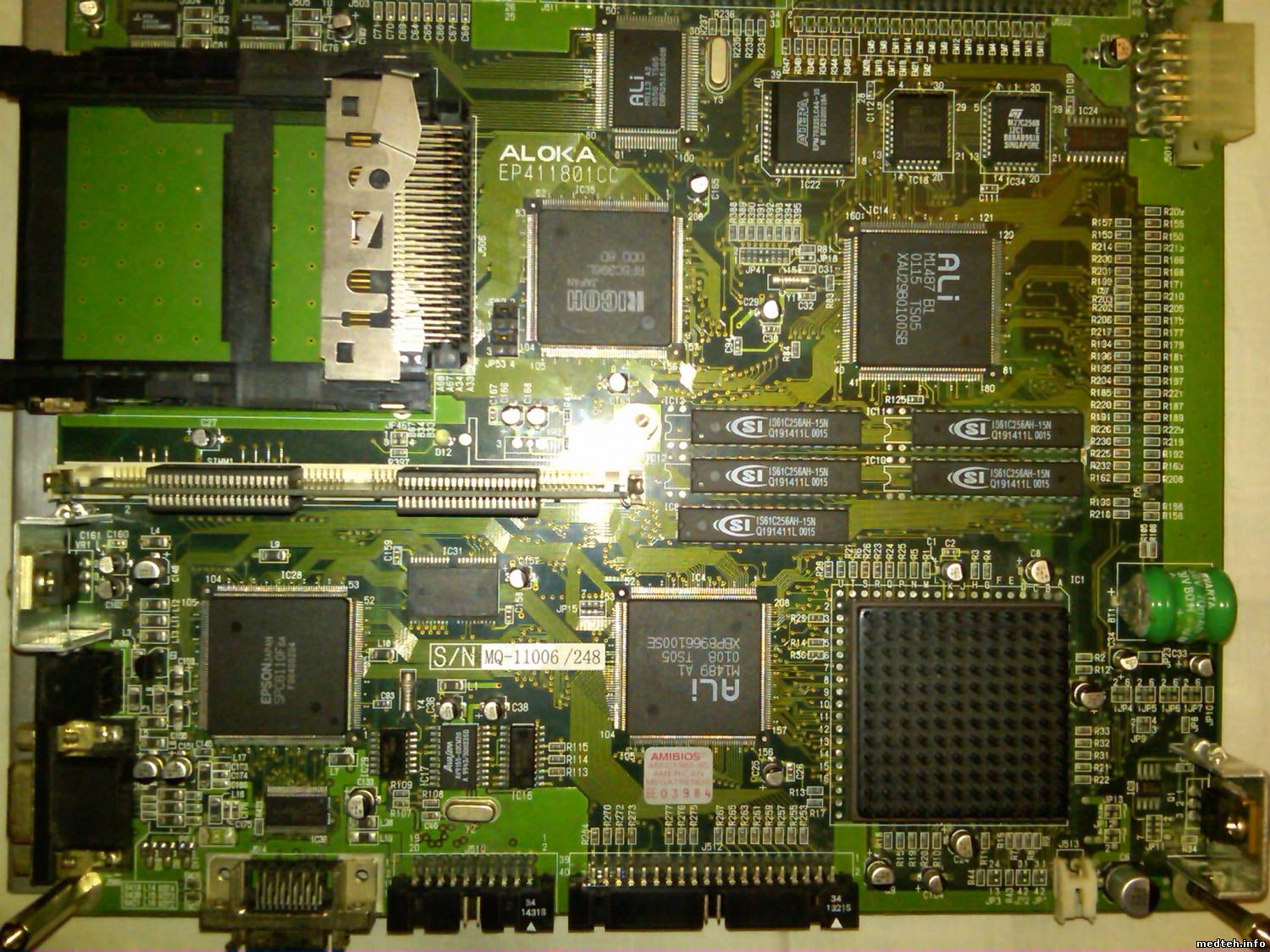

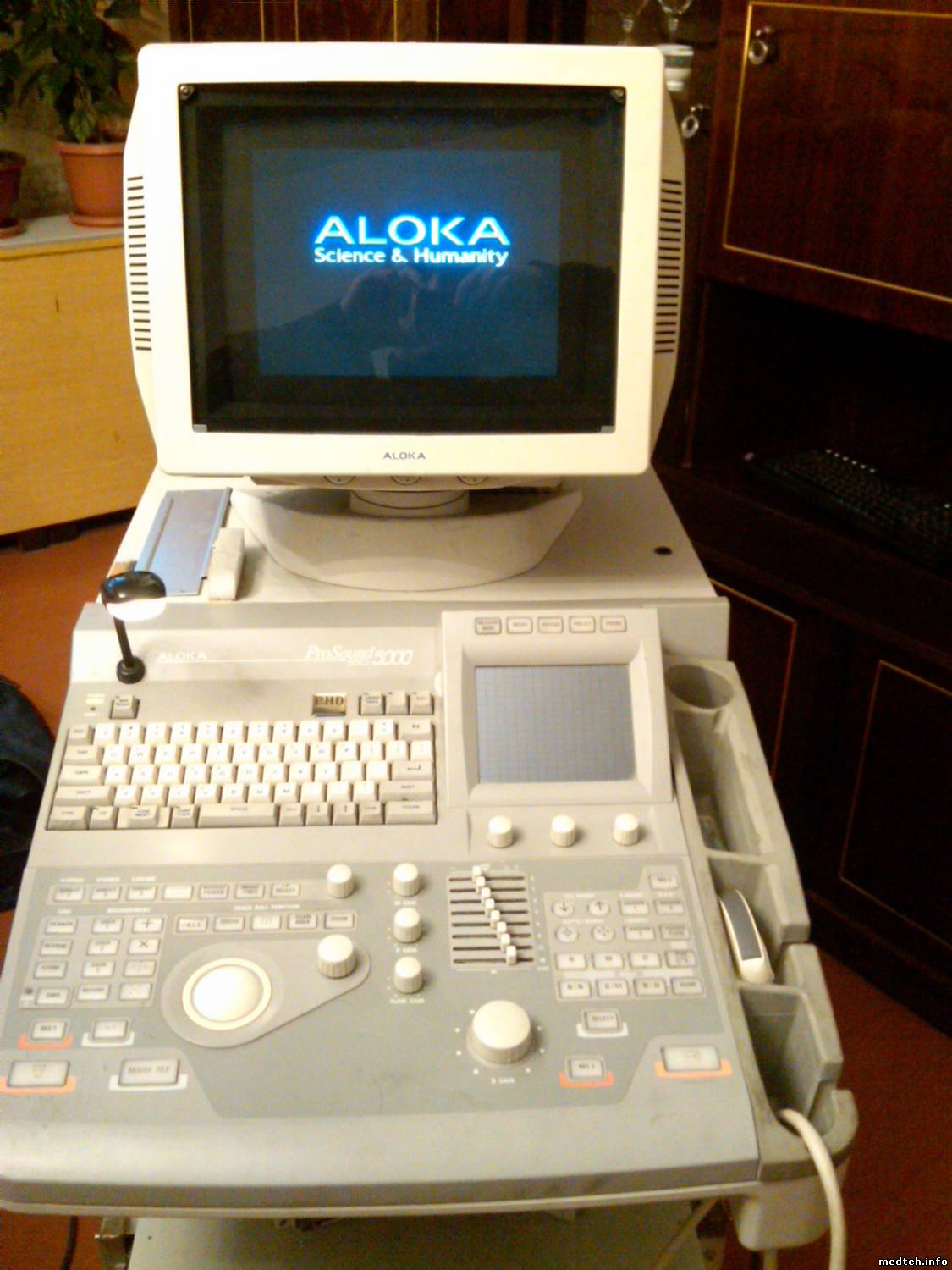

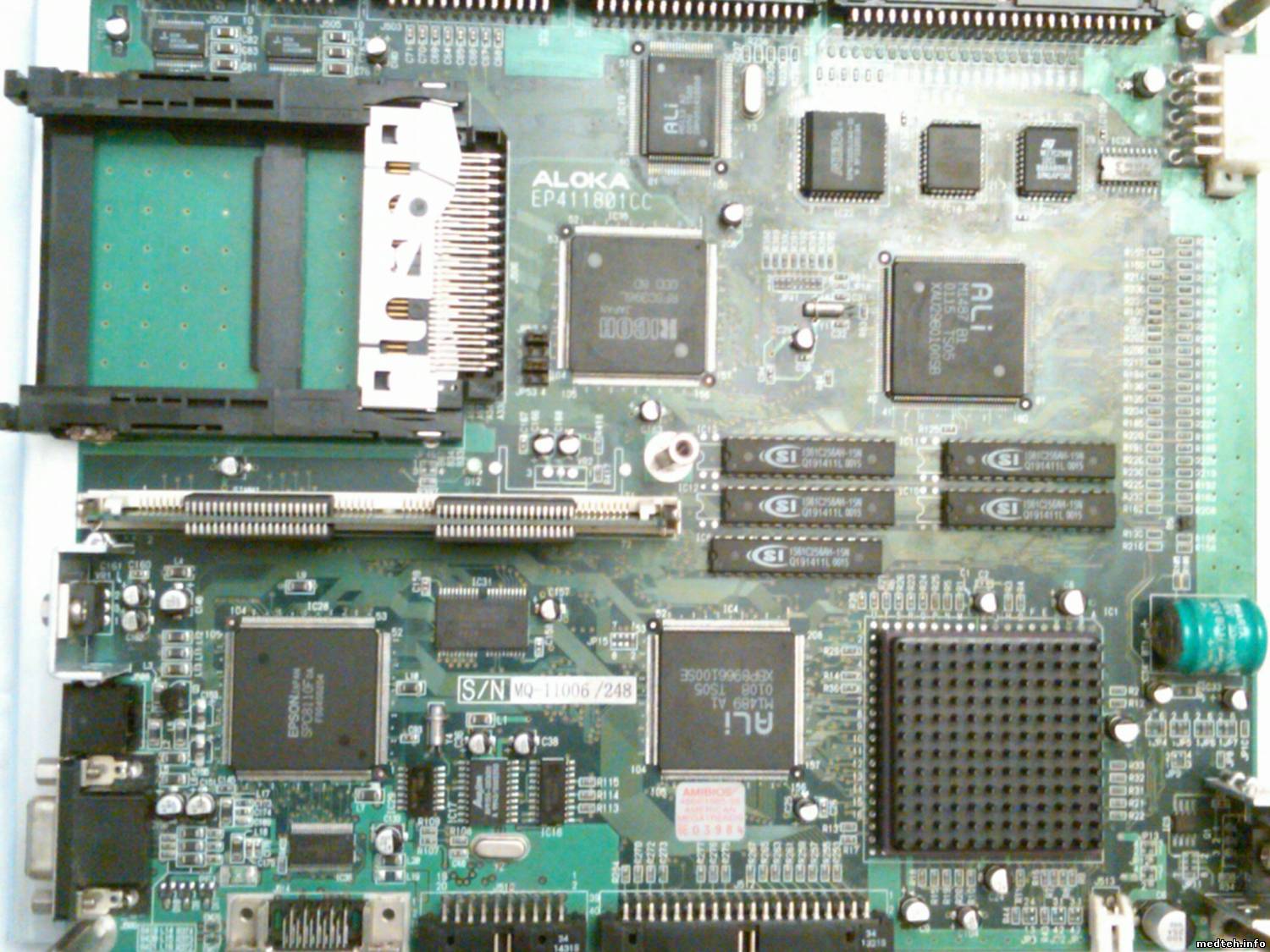

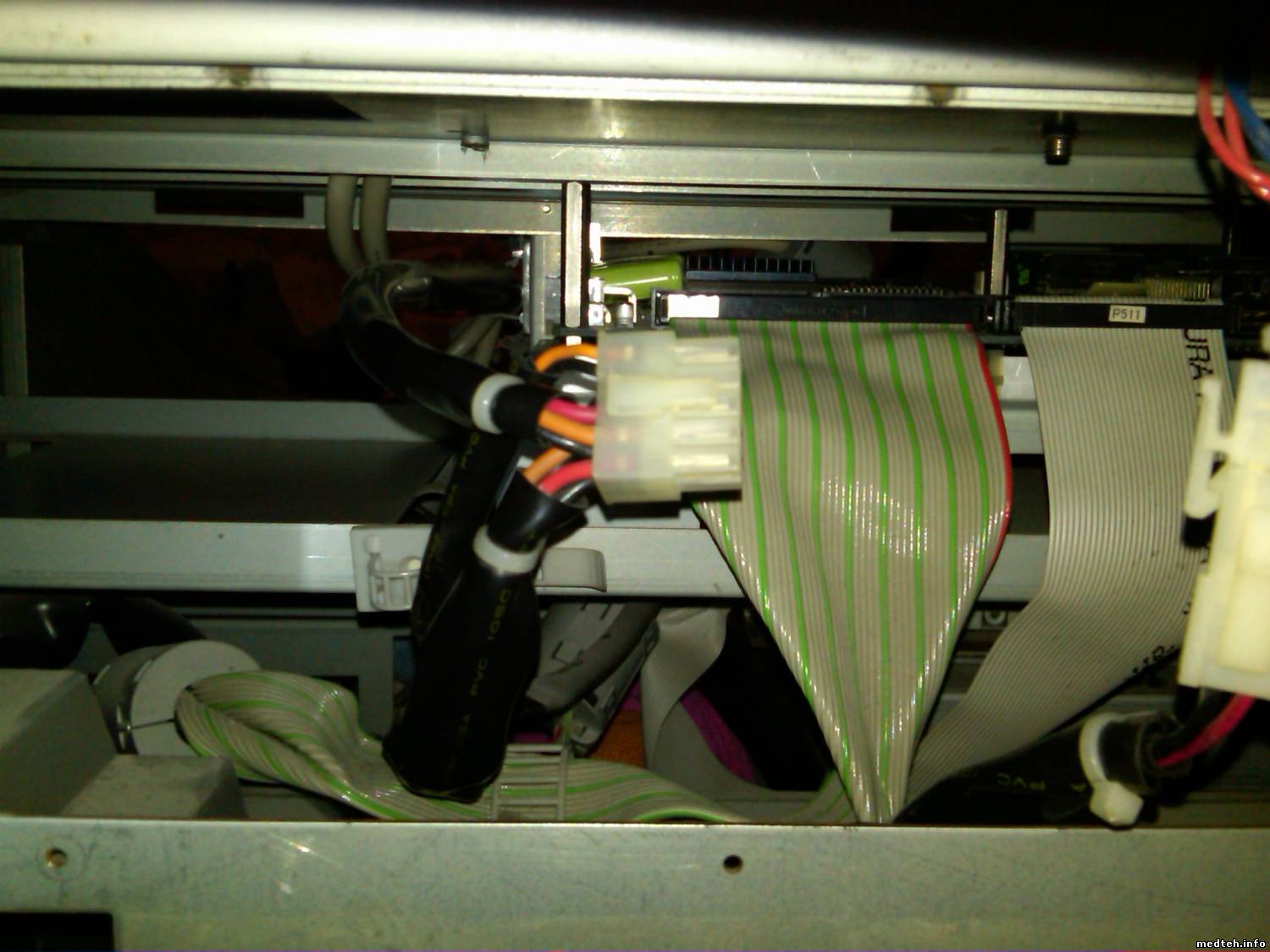

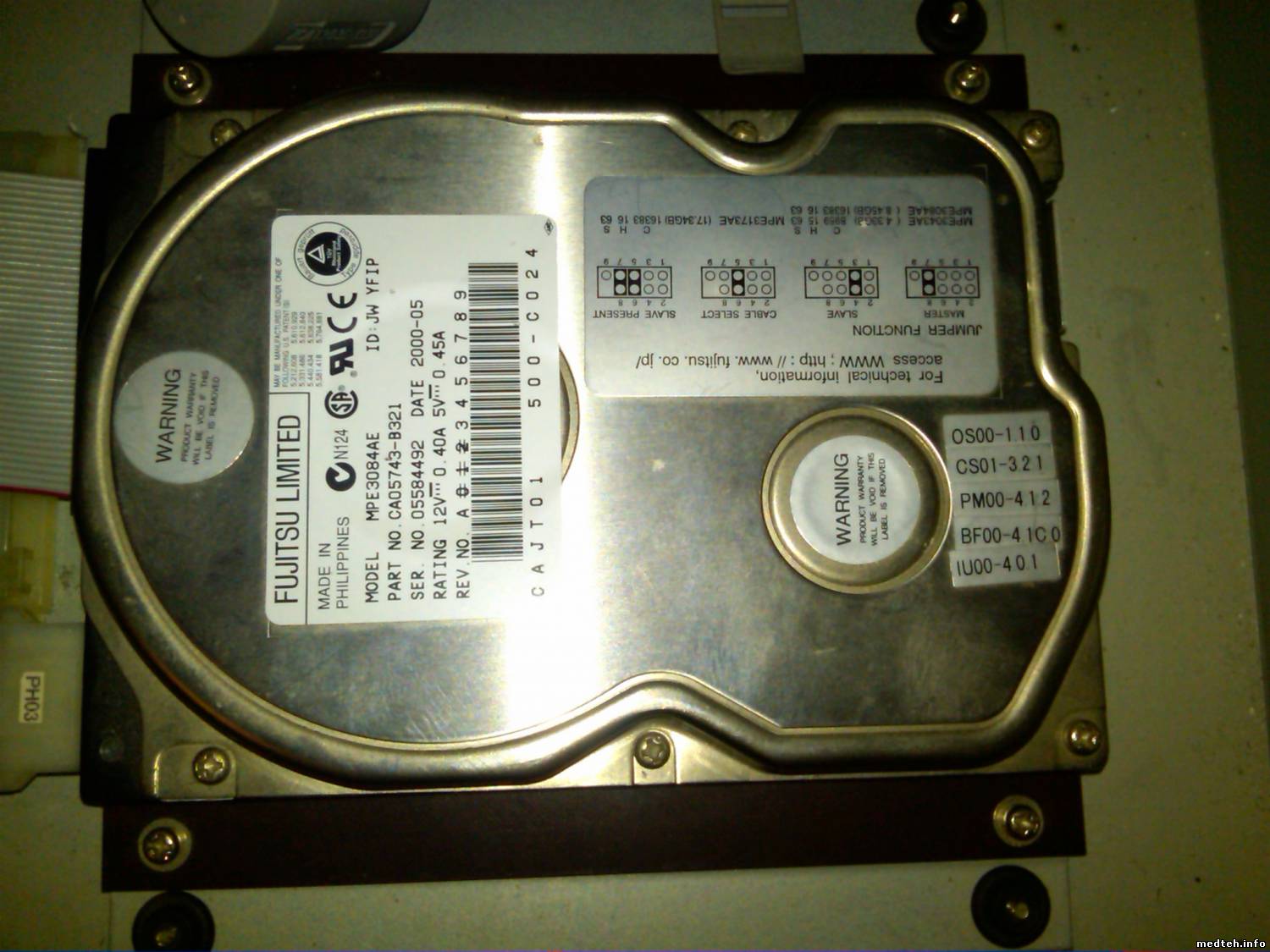

Alexium, вот фото аппарата как при подключенной материнке так и без подключения материнки, одно и тоже изображение на экране монитора без изменения, также выкладываю фотки материнской платы и винча тоже, Фото возможно не лучшего качества, извините
Дата: Понедельник, 25.Апр.2011, 13:12 | Сообщение # 48
Участник
У вас сообщений: 67
сервисный инженер медоборудования
OFFлайн
Армения
Ереван
Цитата (ukandras)
Проверь нормально БП. И питание на ПУ.
Я не уверен в том что материнка с винтом виноваты! БП я проверял, только без схемы наряжений, а ПУ проверять тоже без схемы, какое напряжение поступает на ПУ может вы подскажете?
Дата: Понедельник, 25.Апр.2011, 13:12 | Сообщение # 49
Стажер
У вас сообщений: 21
ремонт медаппаратуры
OFFлайн
Венгрия
Дьёр
Не видя аппарата,не подскажу. Посмотрите для начало БП. (Хорошо бы хоть фото увидеть.) Возможно на ПУ или БП есть предохранители.Может возле разъемов написаны напряжения питания. P.S. Комп без клавы тоже не загружается. )
Дата: Понедельник, 25.Апр.2011, 13:12 | Сообщение # 50
Инженер медтехник
OFFлайн
Российская Федерация
Саратов
Цитата (Art777)
Проверил аккумулятор на материнке, он выдает 3,34 В, думаю он в норме.
Для такого аккумулятора напряжение мало. Найдите толкового мастера - пусть припаяет новый. Какие напряжения приходящие на плату - верхний правый белый разъем? Напряжение на процессоре - померьте или на конденсаторах или транзисторе Q1 правее процессора. Напряжение и маркировка стабилизатора VR1 левый край.
Дата: Понедельник, 25.Апр.2011, 13:12 | Сообщение # 52
Vse
OFFлайн
Российская Федерация
Саратов
Надпись Алока формирует железо УЗИ, а надписи на мелком экране - материнка. На что спорим, что если ты выдернешь из разъёма материнки мониторный кабель и подсоединишь обычный монитор, то при исправности материнки, ты увидишь там волшебные надписи.
Дата: Понедельник, 25.Апр.2011, 13:12 | Сообщение # 53
Участник
У вас сообщений: 67
сервисный инженер медоборудования
OFFлайн
Армения
Ереван
Цитата (zx19)
Надпись Алока формирует железо УЗИ, а надписи на мелком экране - материнка. На что спорим, что если ты выдернешь из разъёма материнки мониторный кабель и подсоединишь обычный монитор, то при исправности материнки, ты увидишь там волшебные надписи.
Я отсоединил мониторный кабель от материнки и подсоединил дополнительный монитор к материнке, но даже при этом никакой информации на дополнительном мониторе не появилось....
Сообщение отредактировал Art777 - Четверг, 14.Мар.2013, 00:22
Дата: Понедельник, 25.Апр.2011, 13:13 | Сообщение # 54
Участник
У вас сообщений: 67
сервисный инженер медоборудования
OFFлайн
Армения
Ереван
Цитата (Alexium)
Какие напряжения приходящие на плату - верхний правый белый разъем? Напряжение на процессоре - померьте или на конденсаторах или транзисторе Q1 правее процессора. Напряжение и маркировка стабилизатора VR1 левый край.
Проверил напряжения на верхнем белом разъеме +5 и +12В! Напряжение на транзисторе Q1 маркировка B673 +2, 3 и 5В Напряжение на стабилизаторе VR1 маркировка LM317T +2, 3 и +5В
Сообщение отредактировал Art777 - Четверг, 14.Мар.2013, 07:53
Дата: Понедельник, 25.Апр.2011, 13:13 | Сообщение # 57
Техник
У вас сообщений: 323
инженер
OFFлайн
Российская Федерация
Россия
Цитата (Alexium)
Для такого аккумулятора напряжение мало.
это аккумулятор на 3.6В (3х1.2В) Если материнка жива, то при включении на мониторе, подключенном к материнке, как минимум, будет виден POST и у Вас будет возможность выхода в SETUP (закрыт он паролем или нет - второй вопрос.
Дата: Понедельник, 25.Апр.2011, 13:14 | Сообщение # 64
Участник
У вас сообщений: 67
сервисный инженер медоборудования
OFFлайн
Армения
Ереван
Цитата (ukandras)
Чего вы к бедному аккумулятору прицепились? Что с там с питанием на БП?
добрый вечер! сервис мануал к алоке 500 вообще не подходит к алоке 5000, я проверил блок питания на наличие выходных напряжений 100В, 5В 12В и 24В. Но все равно это не помогло проблема с загрузкой узи остается актуальной.
Дата: Понедельник, 25.Апр.2011, 13:14 | Сообщение # 65
Инженер медтехник
OFFлайн
Российская Федерация
Саратов
ЦитатаArt777 ()
Проверил напряжения на верхнем белом разъеме +5 и +12В!
Других напряжений нет? Должны быть ещё -5 и -12 В по моему.
ЦитатаArt777 ()
я проверил блок питания на наличие выходных напряжений 100В, 5В 12В и 24В. Но все равно это не помогло
Помогло чему? Померить температуру пациенту и вылечить его это две большие разницы, не путайте. Речь идет только о диагностике проблем вашего аппарата.
Дата: Понедельник, 25.Апр.2011, 13:15 | Сообщение # 66
Участник
У вас сообщений: 67
сервисный инженер медоборудования
OFFлайн
Армения
Ереван
Цитата (Alexium)
Помогло чему? Померить температуру пациенту и вылечить его это две большие разницы, не путайте. Речь идет только о диагностике проблем вашего аппарата.
я об этом и говорю, не помогло найти проблему, материнская плата и клавиатура узи не функционируют, не идет загрузка, монитор выдает лишь лого фирмы алока, возможно проблема связана с платой ЕР4387, т.е. отсюда команда не поступает на материнскую плату и клавиатуру с маленьким монитором. Без принципиальных схем, как без рук при работе.....
Сообщение отредактировал Art777 - Суббота, 16.Мар.2013, 22:46
Дата: Понедельник, 25.Апр.2011, 13:15 | Сообщение # 68
Инженер медтехник
OFFлайн
Российская Федерация
Саратов
Art777, распишите на каких контактах разъема какое напряжение, на тех что ноль - померьте сопротивление относительно 0 вольт. Далее мне нужно качественная фотография штекера с проводами который вставляется в этот разъем. Маркировка по цвету должна быть примерно следующая: черный -0 В, красный 5 в, оранжевый 12 в, синий -5 в, желтый - 12 в. Возможны варианты.
Дата: Понедельник, 25.Апр.2011, 13:15 | Сообщение # 69
Участник
У вас сообщений: 67
сервисный инженер медоборудования
OFFлайн
Армения
Ереван
Цитата (Alexium)
распишите на каких контактах разъема какое напряжение, на тех что ноль - померьте сопротивление относительно 0 вольт. Далее мне нужно качественная фотография штекера с проводами который вставляется в этот разъем. Маркировка по цвету должна быть примерно следующая: черный -0 В, красный 5 в, оранжевый 12 в, синий -5 в, желтый - 12 в. Возможны варианты.
Я как Вас понял речь идет о белом разъеме подключаемом к разъему на материнской плате? верно...
Дата: Понедельник, 25.Апр.2011, 13:15 | Сообщение # 71
Участник
У вас сообщений: 67
сервисный инженер медоборудования
OFFлайн
Армения
Ереван
Цитата (Alexium)
, распишите на каких контактах разъема какое напряжение, на тех что ноль - померьте сопротивление относительно 0 вольт. Далее мне нужно качественная фотография штекера с проводами который вставляется в этот разъем. Маркировка по цвету должна быть примерно следующая: черный -0 В, красный 5 в, оранжевый 12 в, синий -5 в, желтый - 12 в. Возможны варианты.

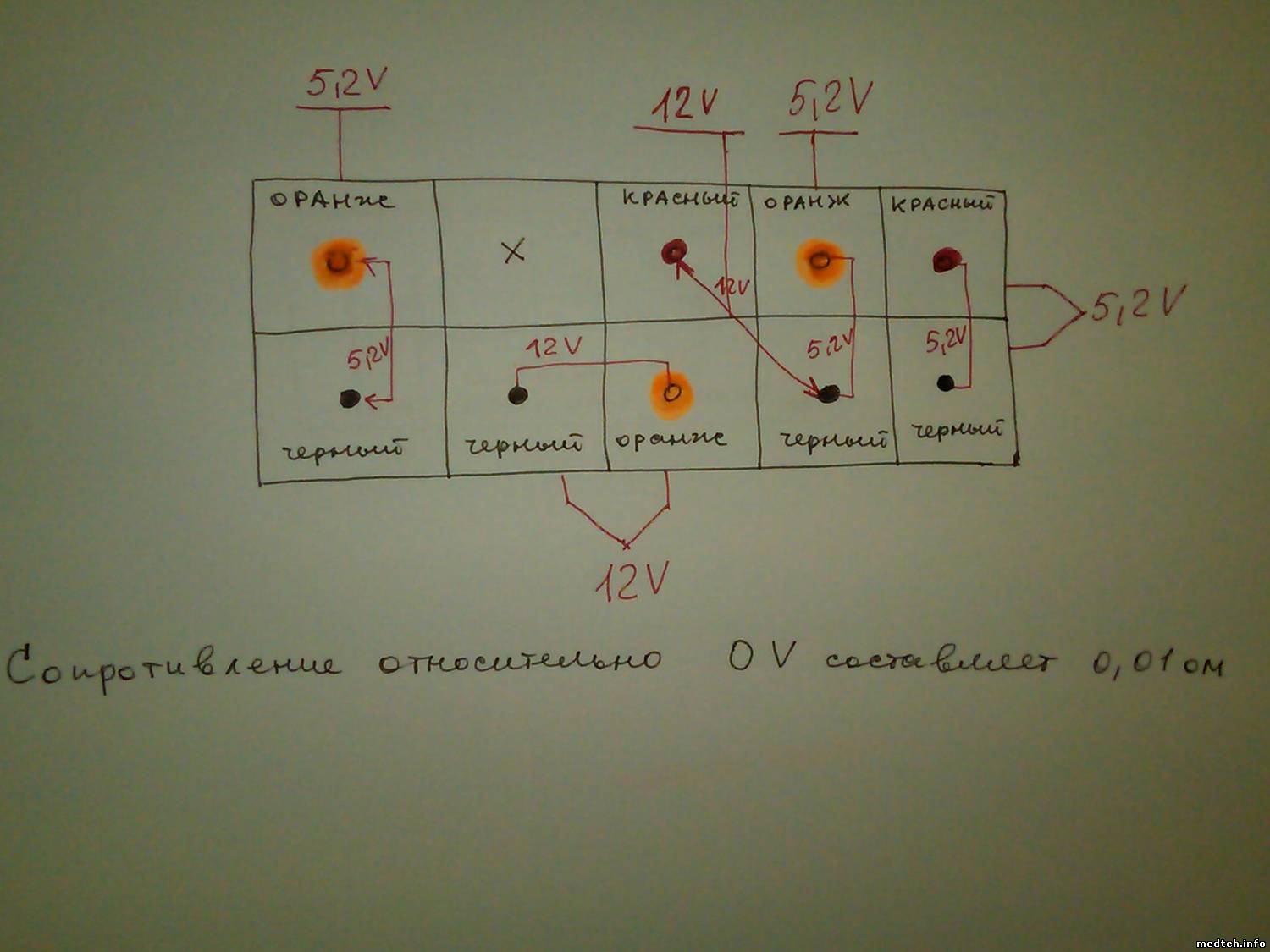

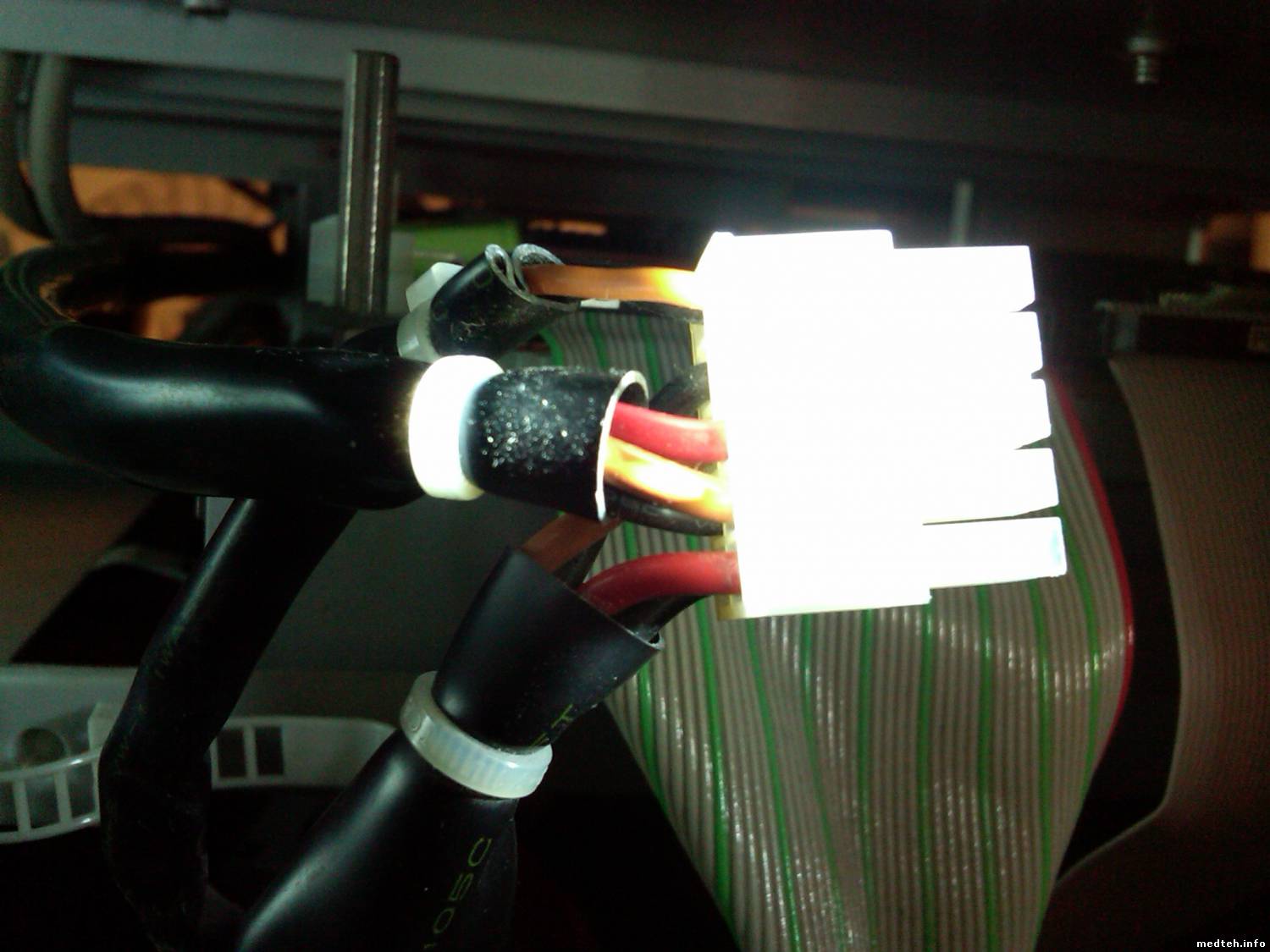

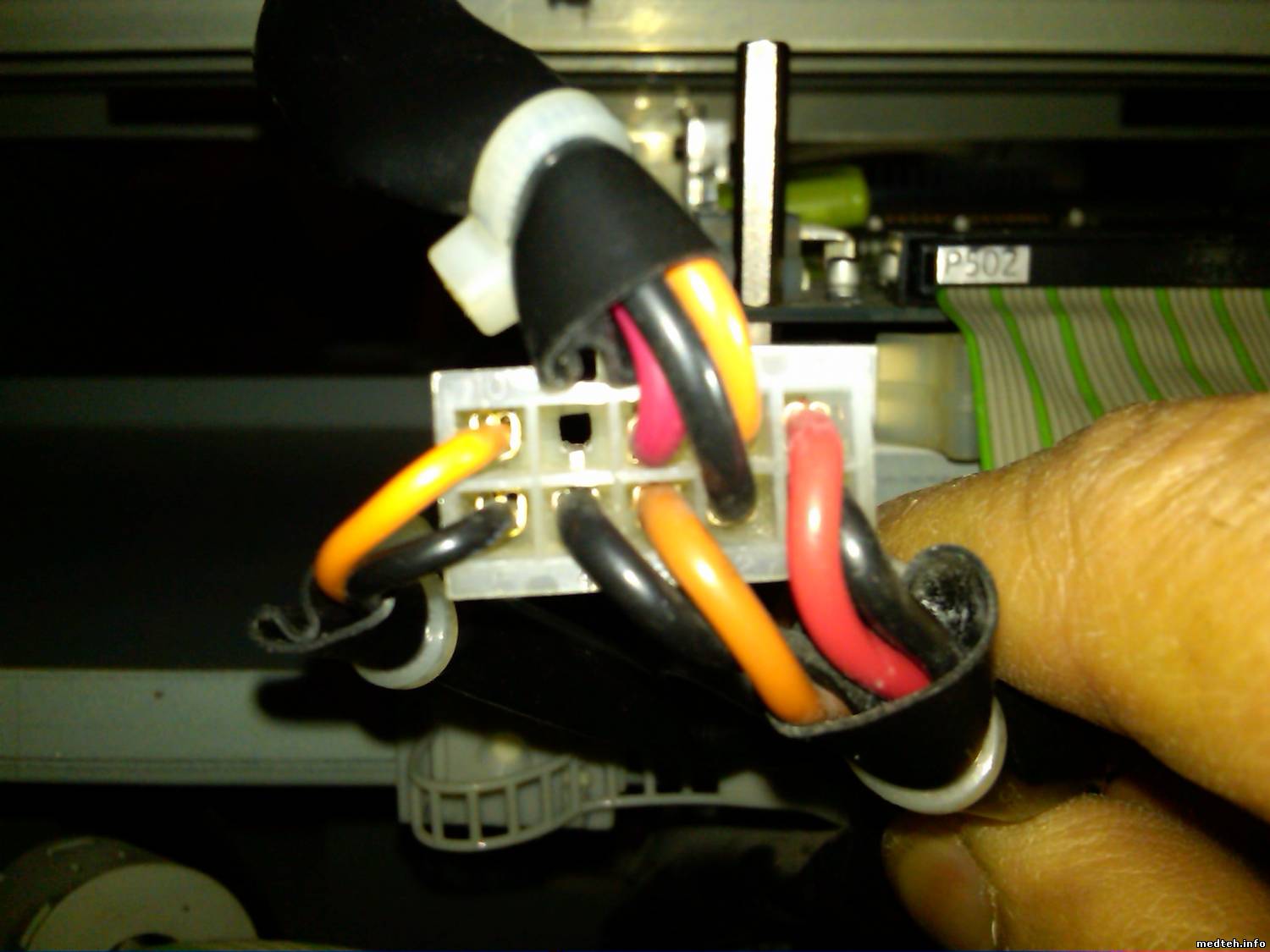

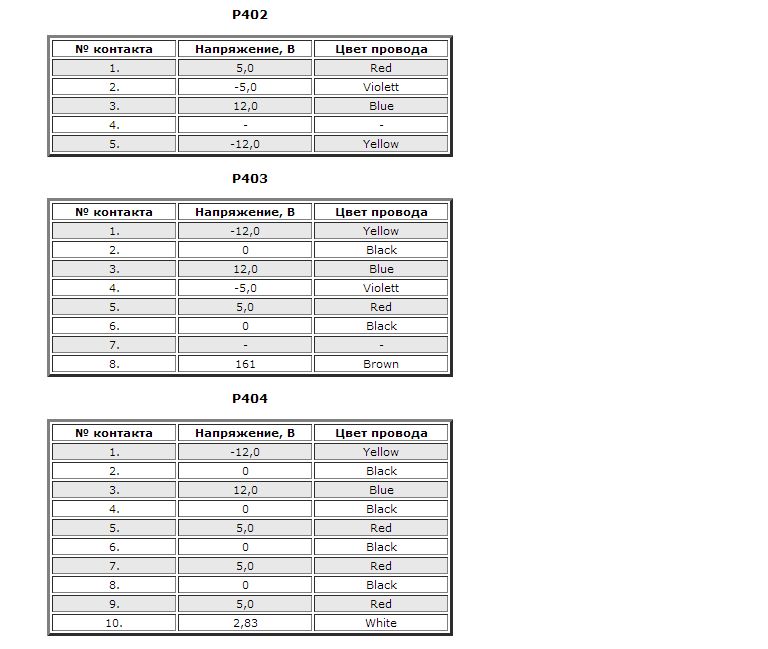

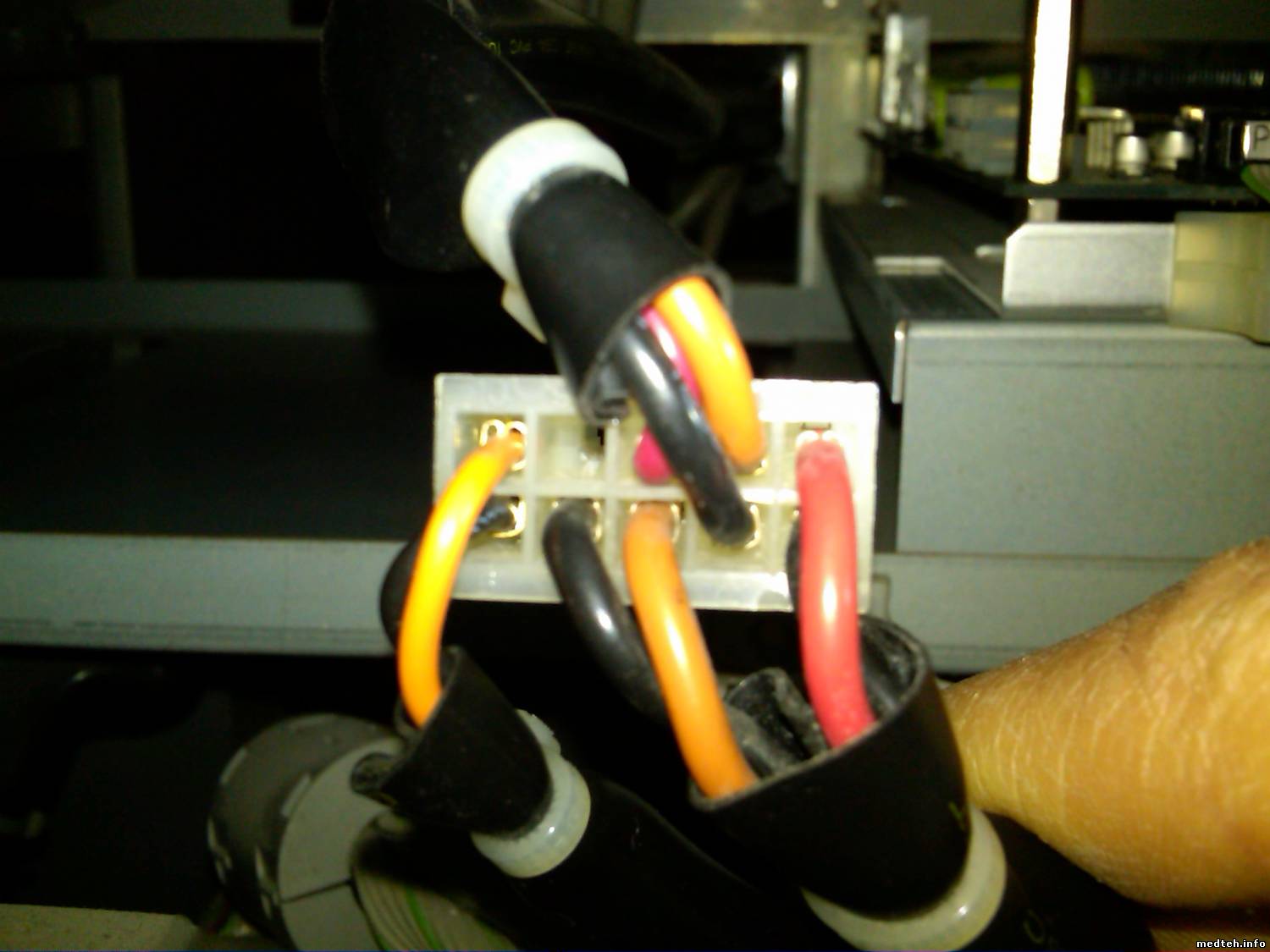

добрый вечер! выкладываю фото разъема и проверенные мною напряжения на контактах разъема. Сопротивление контакта с нулевым номиналом относительно 0 Вольт составило 0.01 ом Также выкладываю видео включения аппарата где наглядно виден процесс при котором после включения не происходит запуск узи аппарата...
Дата: Понедельник, 25.Апр.2011, 13:16 | Сообщение # 73
Участник
У вас сообщений: 67
сервисный инженер медоборудования
OFFлайн
Армения
Ереван
Цитата (Alexium)
Отключайте от материнской платы все разъемы кроме питания и видео, включайте. Что на экране?
Как проверю, сразу сообщу Вам об этом
Да, еще хочу дополнить, что при отключенной материнской плате от аппарата полностью, т.е. все разъемы разъеденены, таже картина что и на видео...(без появления свечения на маленьком мониторе как при включении так и при отключении аппарата)
Сообщение отредактировал Art777 - Понедельник, 18.Мар.2013, 00:16
Дата: Понедельник, 25.Апр.2011, 13:16 | Сообщение # 74
Техник
У вас сообщений: 323
инженер
OFFлайн
Российская Федерация
Россия
Art777, хотите добрый совет? Пригласите к аппарату того, кто разбирается в компьютерном железе (не того, кто умеет винду на комп накатить, а именно того, кто умеет диагностировать/чинить материнки ) и покажите ему материнку своего аппарата. Монитор и клаву приготовьте - пригодится.. Иначе эта песня будет долгой - Вам, похоже, не приходилось плотно заниматься компьютерным "железом"
Дата: Понедельник, 25.Апр.2011, 13:16 | Сообщение # 75
Участник
У вас сообщений: 67
сервисный инженер медоборудования
OFFлайн
Армения
Ереван
Цитата (Alexium)
Отключайте от материнской платы все разъемы кроме питания и видео, включайте. Что на экране?
Сегодня, как вы посоветовали я так и сделал, однако никакой разницы после включения, наблюдается таже картина после включения аппарата - нет реагирования клавиатуры и монитора на пульте, я пробовал также с внешним монитором подключенным к материнке, таже самая картина без изменения....замкнутый круг какой-то получается...
Сообщение отредактировал Art777 - Вторник, 19.Мар.2013, 01:36
Дата: Понедельник, 25.Апр.2011, 13:16 | Сообщение # 76
Участник
У вас сообщений: 67
сервисный инженер медоборудования
OFFлайн
Армения
Ереван
Цитата (Yuri)
хотите добрый совет? Пригласите к аппарату того, кто разбирается в компьютерном железе (не того, кто умеет винду на комп накатить, а именно того, кто умеет диагностировать/чинить материнки ) и покажите ему материнку своего аппарата. Монитор и клаву приготовьте - пригодится.. Иначе эта песня будет долгой - Вам, похоже, не приходилось плотно заниматься компьютерным "железом"
Добрый вечер! Я сегодня так и поступил, со своим товарищем по компьютерному "железу" извлекли из узи аппарата материнку подключили к ней внешнее питание, монитор и клавиатуру и винч от узи аппарата, но при этом не получили никакой информации на мониторе. Все таки есть подозрения на отсутствие командного сигнала запуска материнки от панели ЕР4387 в заднем слоте узи аппарата.
Сообщение отредактировал Art777 - Среда, 20.Мар.2013, 01:19
Дата: Понедельник, 25.Апр.2011, 13:16 | Сообщение # 77
Техник
У вас сообщений: 323
инженер
OFFлайн
Российская Федерация
Россия
Цитата (Art777)
Все таки есть подозрения на отсутствие командного сигнала запуска материнки
не усложняйте Какой "командный запуск материнки"? Питание Вы на нее подали, а чтобы воспринимать какие-то команды, материнке нужно, как минимум, "взлететь" - пройти, хотя бы, POST. На ней есть возможность подключить пищалку? Может, код неисправности отпищит.. Судя по фотографии - там AMI BIOS - BEEP-коды в инете есть..
Дата: Понедельник, 25.Апр.2011, 13:17 | Сообщение # 78
Участник
У вас сообщений: 67
сервисный инженер медоборудования
OFFлайн
Армения
Ереван
Цитата (Yuri)
не усложняйте Какой "командный запуск материнки"? Питание Вы на нее подали, а чтобы воспринимать какие-то команды, материнке нужно, как минимум, "взлететь" - пройти, хотя бы, POST. На ней есть возможность подключить пищалку? Может, код неисправности отпищит.. Судя по фотографии - там AMI BIOS - BEEP-коды в инете есть..
Доброе время суток! Сегодня я подключил материнку к внешнему блоку питания, монитору, к внешнему винчу и клавиатуре, никаких изменений запуск материнки не произошел. При подключении IDE шины к внешнему винчестеру, опять происходит блокировка винча. На материнке нет возможности подключения пищалки.
Сообщение отредактировал Art777 - Пятница, 22.Мар.2013, 06:41
Дата: Понедельник, 25.Апр.2011, 13:17 | Сообщение # 79
Участник
У вас сообщений: 67
сервисный инженер медоборудования
OFFлайн
Армения
Ереван
Цитата (Alexium)
Остальные измерения, просьба, делайте куда более тщательно, иначе советы будут "пальцем в небо".

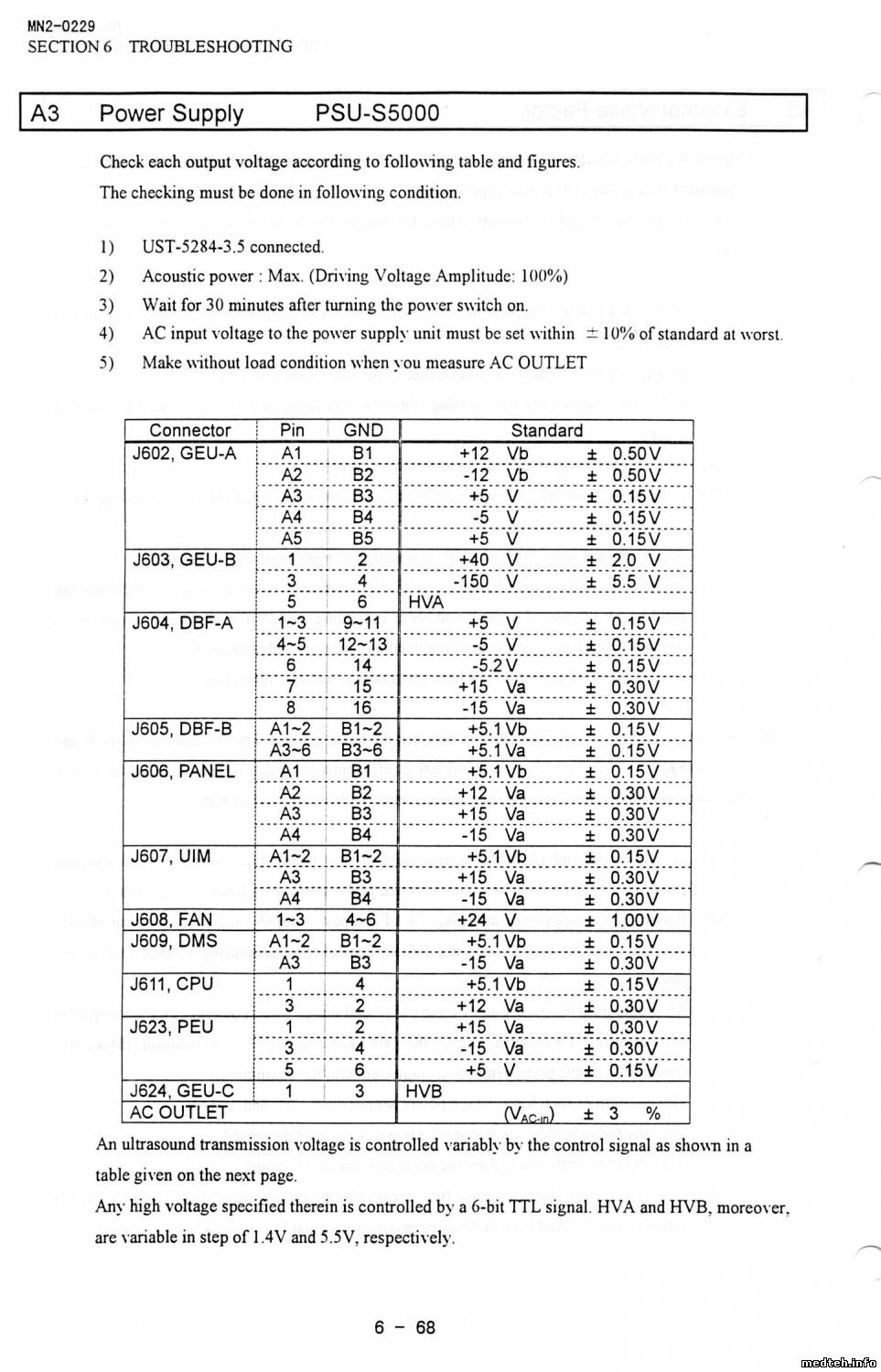

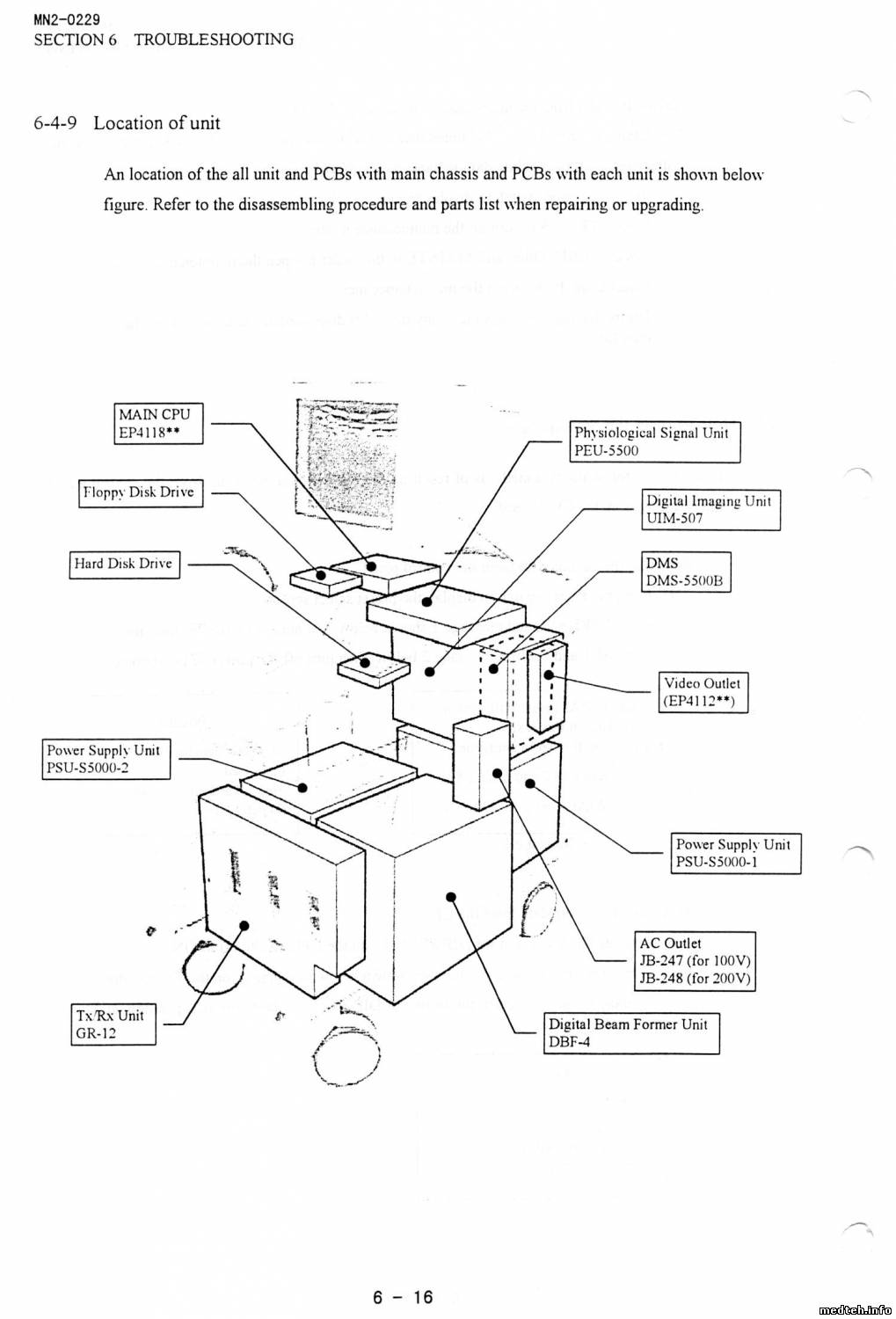

Доброе утро! В приложенном файле расписание напряжений блока питания аппарата Aloka SSD 5000.
Все напряжения на разъемах блока питания при проверке соответствуют указанным в расписании напряжениям, исключение составляют следующие нижеуказанные позиции:
Разъем J603 GEU-B на контакте А1 вместо указанных +40V показание +70V на контакте А2 показание -120V, а по расписанию не указан этот контакт на контакте А3 нет напряжения а по расписанию должно быть -150V
Разъем J604 DBF-D контакт А6 вообще физически отсутствует, а по расписанию там должно быть -5,2V
Разъем J607 UIM на контакте А3 вместо указанных +15V показание +5V на контакте А4 вместо указанных -15V показание +15V
J623 PEU свободный, к нему нет подключенного разъема, хотя напряжения соответствуют расписанию
Просмотрите пожалуйста данную информацию и выскажите Ваше мнение.
Дата: Понедельник, 25.Апр.2011, 13:17 | Сообщение # 80
Инженер медтехник
OFFлайн
Российская Федерация
Саратов
Art777, скажите пожалуйста маркировку микросхемы находяйщейся ближе всего к белому разъему питания. Какой из разъемов на блоке питания подключен к материнской плате? Сделайте фотографии разъемов материнской платы (маркировки - если есть), может вам пришлют такую-же информацию по разъемам материнской платы.
Армения
Российская Федерация
Венгрия
Какой "командный запуск материнки"? Питание Вы на нее подали, а чтобы воспринимать какие-то команды, материнке нужно, как минимум, "взлететь" - пройти, хотя бы, POST. На ней есть возможность подключить пищалку? Может, код неисправности отпищит.. Судя по фотографии - там AMI BIOS - BEEP-коды в инете есть..
