. Эта тема об аппарате УЗИ "Acuson X300", немецкой компании Siemens AG (торговый бренд - "Siemens"), является результатом объединения многочисленных личных эгоистичных тем авторов, созданных с 2011 года, объединённых в неё для того, чтобы в будущем облегчить участникам Форума медтехников поиск ответов на их текущие вопросы. .Все вопросы и пояснения, тем или иным образом, касающиесяэтогоаппарата, на которые в теме не найдены ответы, и ответы/советы на них необходимо размещать только в этой ТЕМЕ !!! .ВНИМАНИЕ !Прежде, чем изложить в этой теме своё сообщение (пост),проследитеза тем, чтобы тематика вашего сообщения соответствовала ИЗНАЧАЛЬНОЙ тематике темы (в том числе по наименованию, типу/марке, модели аппарата), ибо информация, касающаяся разных технических систем, может в последующем ввести в заблуждение других участников! Ипроследите, чтобы информации, подобной вашей, в ней не было! .В противном случае –потрудитесьнайти на Форуме тему с нужной вам тематикой!ИТОЛЬКО убедившись, что на Форуме нет таковой специальной обобщающей темы для рассмотрения проблем с Вашим оборудованием или иной Вашей проблемы, вы можете создать новую, или обратиться к модераторам за помощью!
.Не пишите сообщения попусту и от эмоциональных перевозбуждений, не плодитепосты-хвосты(следующая в режиме монолога череда – один и более – только своих новых постов вместо редактирования текущего крайнего в теме своего поста для добавления в него новой информации) – такая манера изложения своих мыслей в теме, их несобранность, удлиняет тему! В будущем другим её будетнудноитошночитать ... .А также, не увлекайтесь излишним, необдуманным цитированием, и если вы специалист, то подумайте прежде: нужна ли цитата (а особенно длинная/нудная, да ещё и хуже того - цепочка из цитат ) – поэтому излагайте свои мысли! .И ещё к сведению иобязательному исполнениюсм. по ссылкеэтоТРЕБОВАНИЕ (с.20) !Не демонстрируйте на Форуме свою неинженерную безграмотность, а тем более, бесстыдно не кичитесь ею! ...
.Перед прочтением этой темы рекомендуется предварительно прочитать тему про "заземление" УЗИ аппаратов со всеми ссылками в ней, может быть, решение вашей проблемы вы найдёте в ней! Т.к. техническое состояние этого инженерного устройства (УЗЗ) в ЛПУ и правильная связь с ним и с устройством рабочего (технологического) заземления (УТЗ) во многом определяют качественную работоспособность УЗИ аппаратов! .Крайне полезна и тема: Правила техобслуживания УЗИ, его виды и объём их работ (Технический осмотр и регламентные работы).
Дата: Понедельник, 01.Фев.2016, 19:03 | Сообщение # 122
У вас сообщений: 1072
Иженер
OFFлайн
Российская Федерация
Ставрополь
И сименс продаёт. То, что боковой блок питания это точно (подкинул). +h и -h в логах, но 100 вольт есть и пропадать не собирается. Вынул, пропаял, полазил пот ней. Что-то сделал (сам не понял) , работает уже неделю. При обращении пишите мыло сразу.
Дата: Воскресенье, 21.Фев.2016, 12:07 | Сообщение # 127
У вас сообщений: 830
Ультразвук
OFFлайн
Украина
***

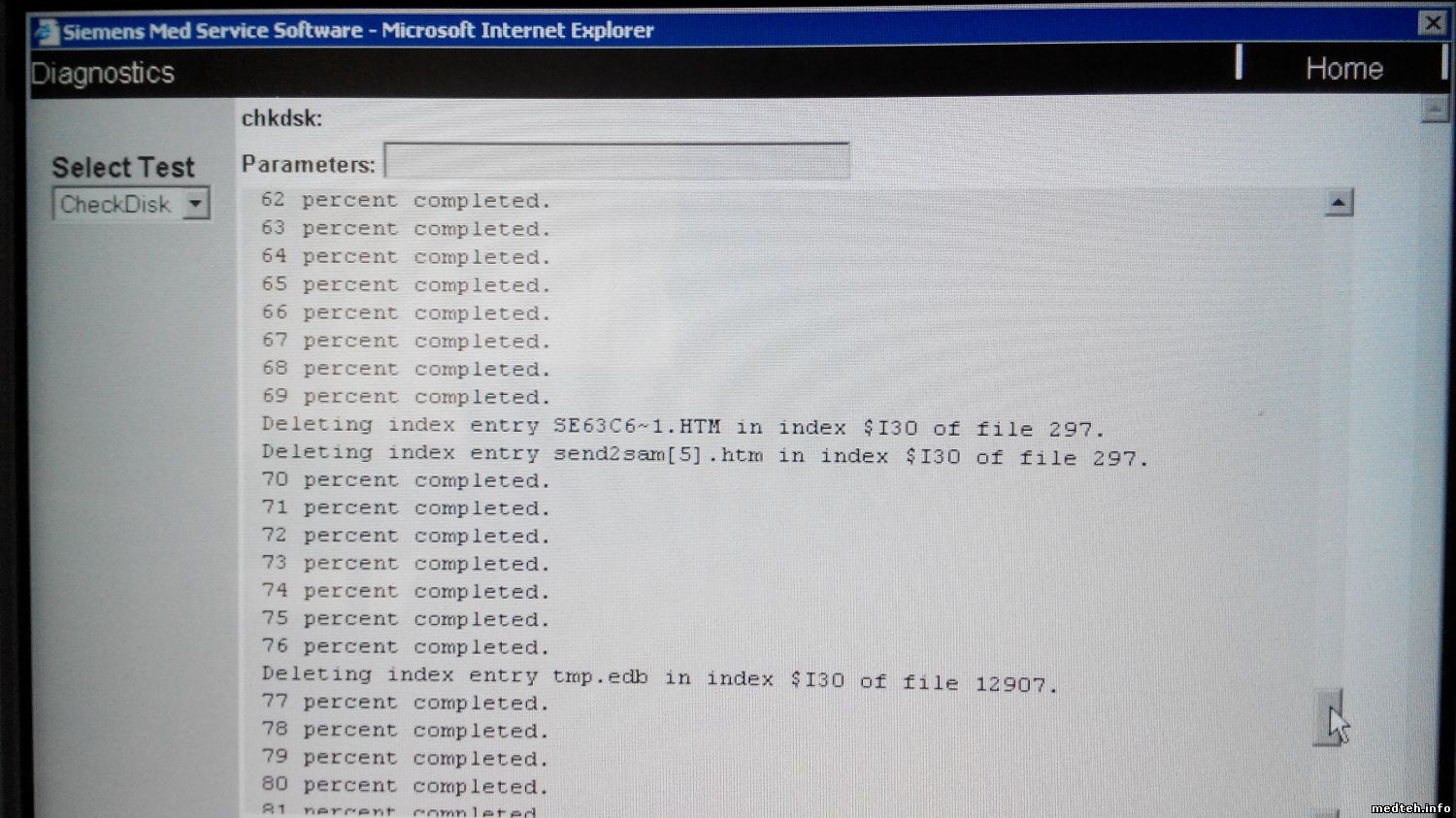

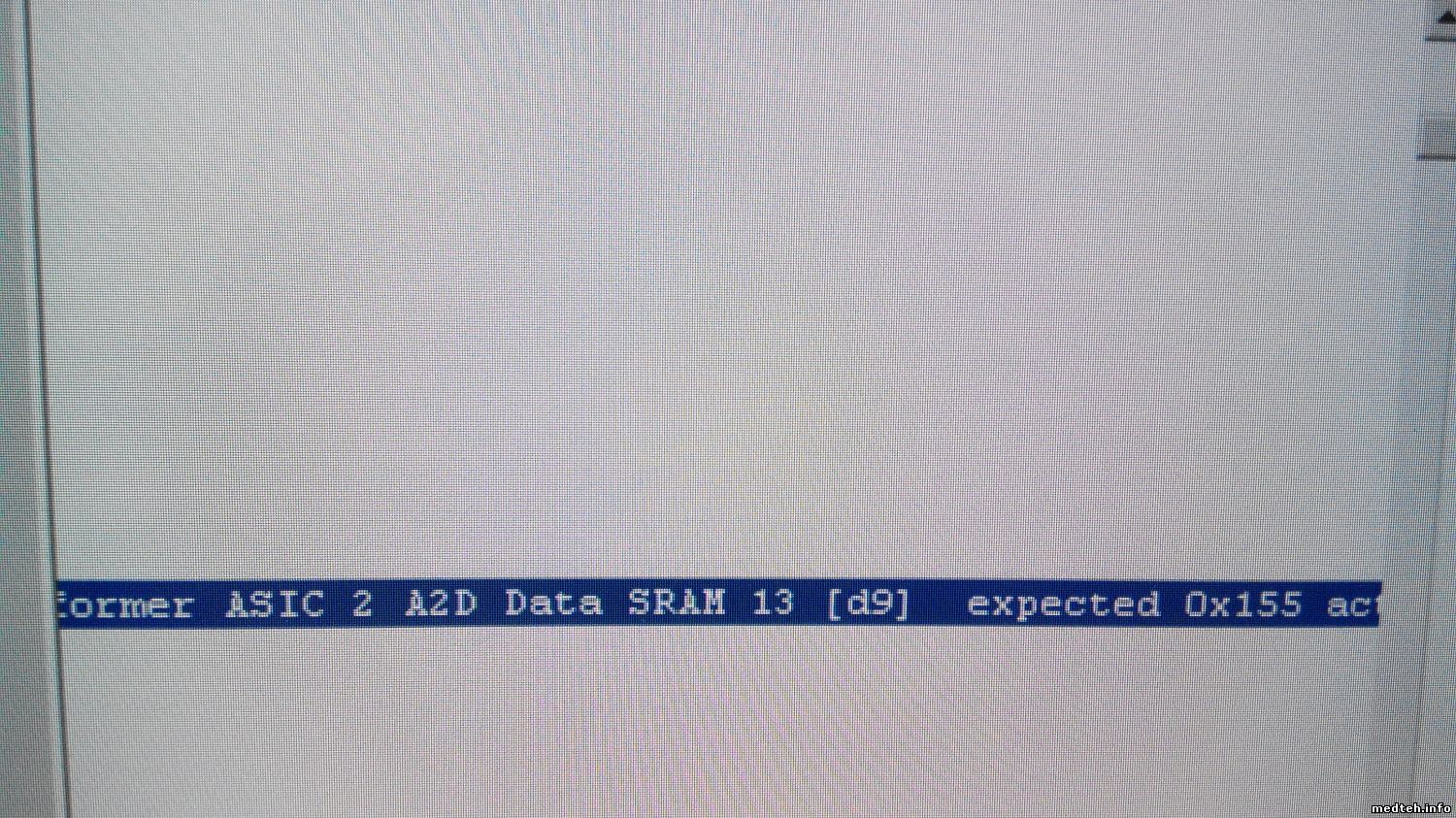

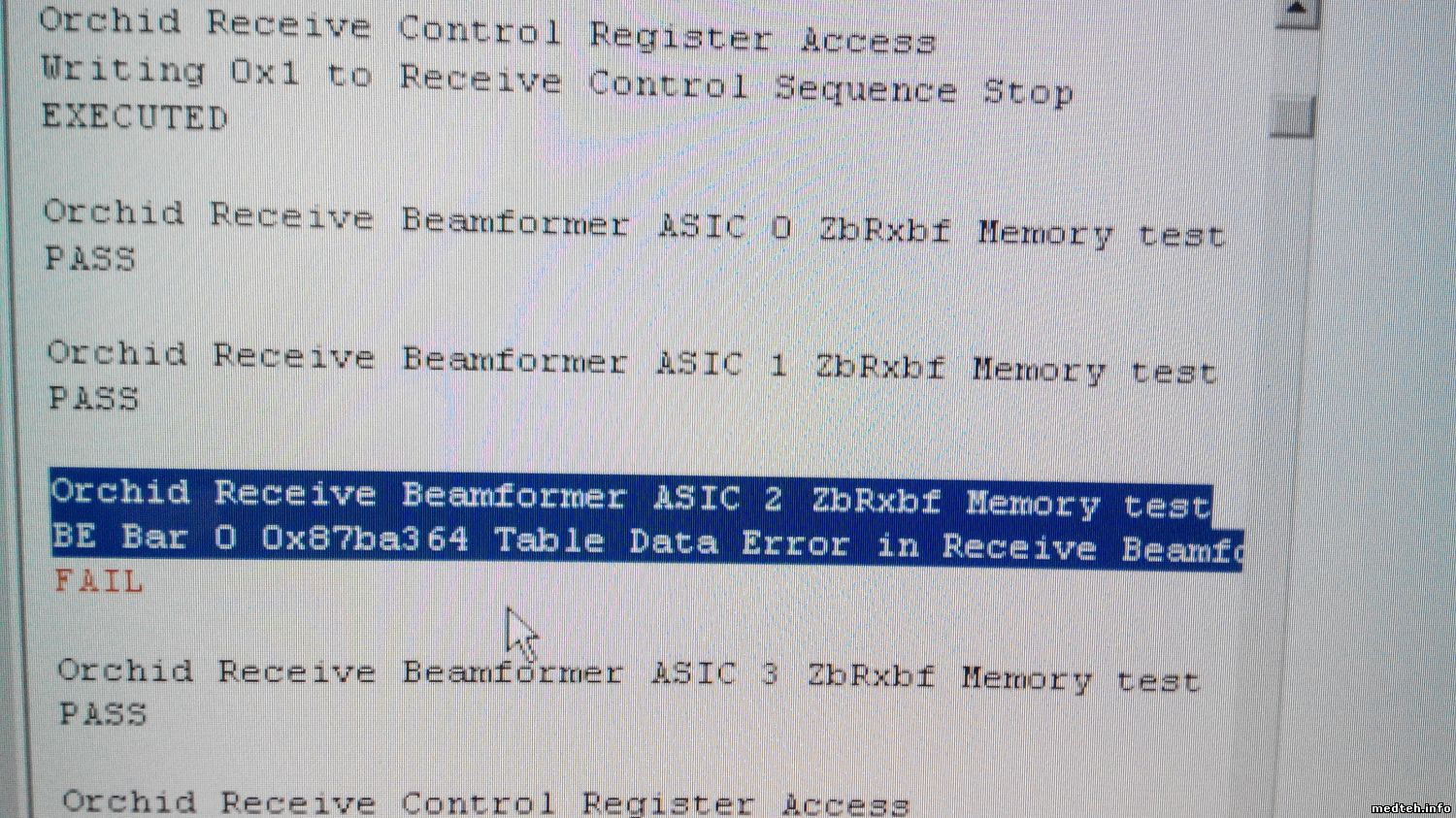

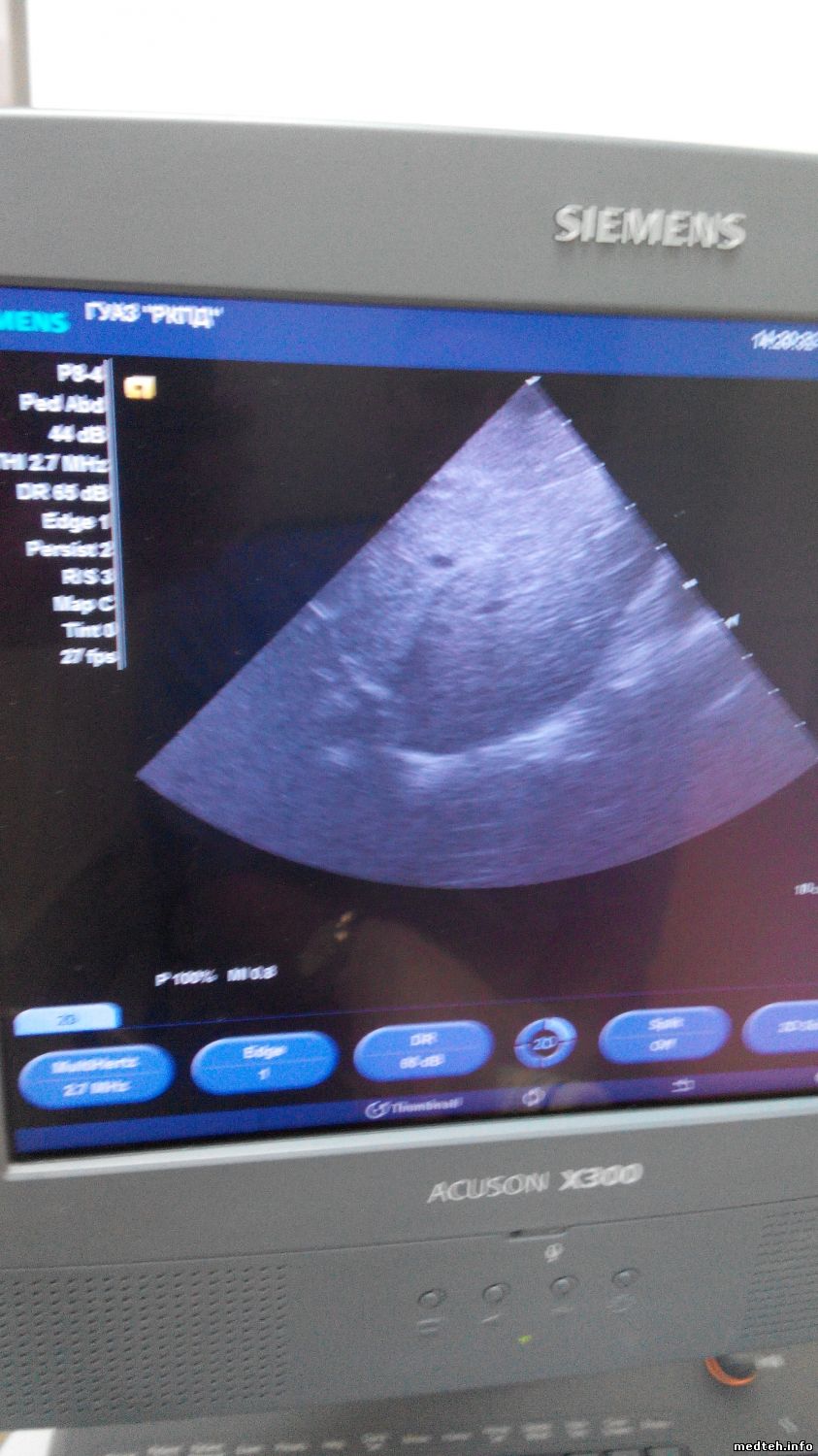

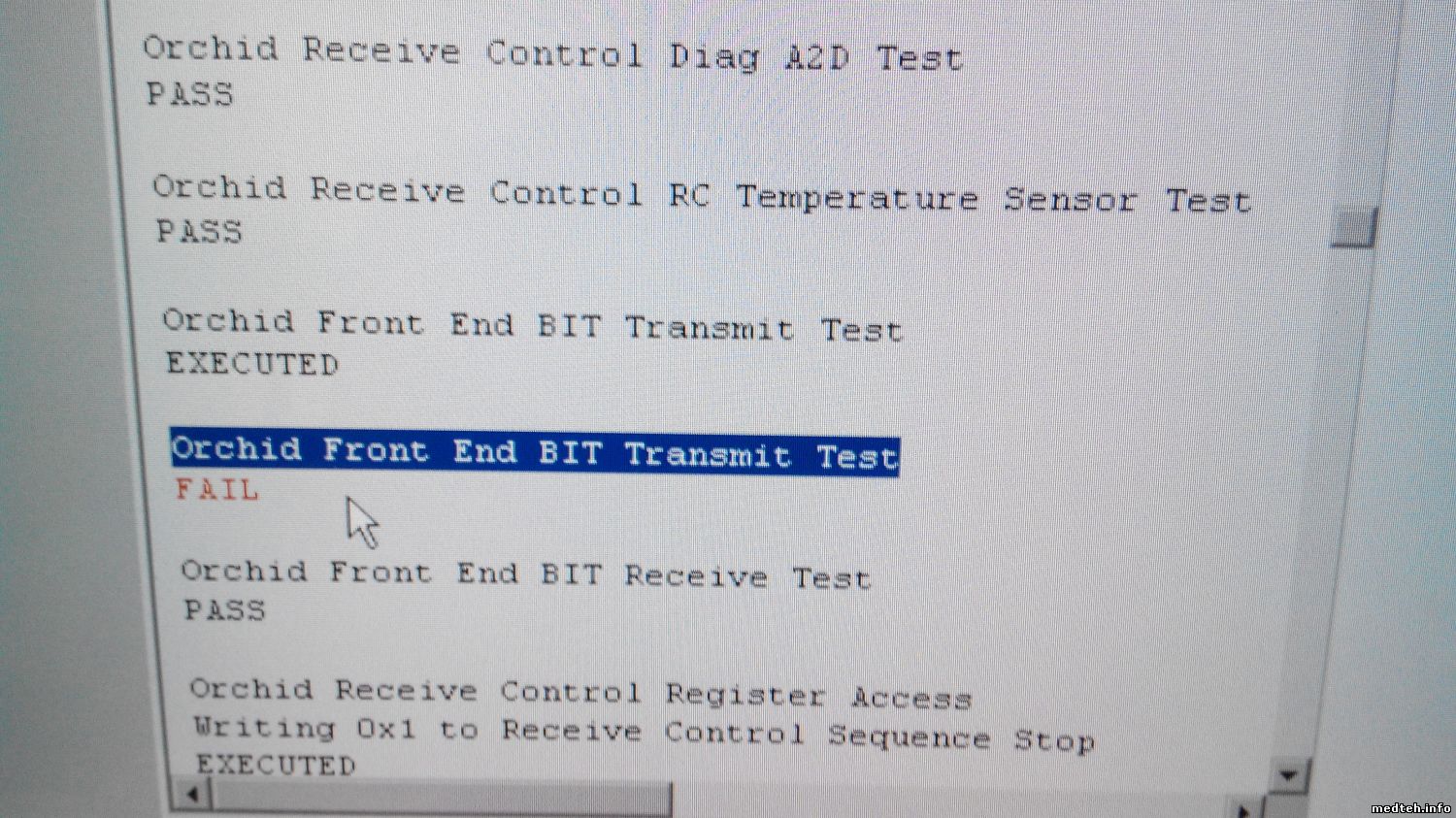

Senergy, а версии плат совпадают? И какая вообще версия софта? По поводу изображений с датчика. Для фазированного картинка вполне нормальная. А что с линейкой и конвексом? Ну и, само собой, никаких ошибок на диске быть не должно. Рекомендую еще раз его проверить, предварительно сделав бэкап, на др. компе. По поводу ошибок... Может, с фирмваре какие-то проблемы? Да и то, что плата исправная, не факт, бывало такое...
Дата: Четверг, 25.Фев.2016, 18:15 | Сообщение # 128
Участник
У вас сообщений: 196
Инженер по сервису
OFFлайн
Российская Федерация
Казань

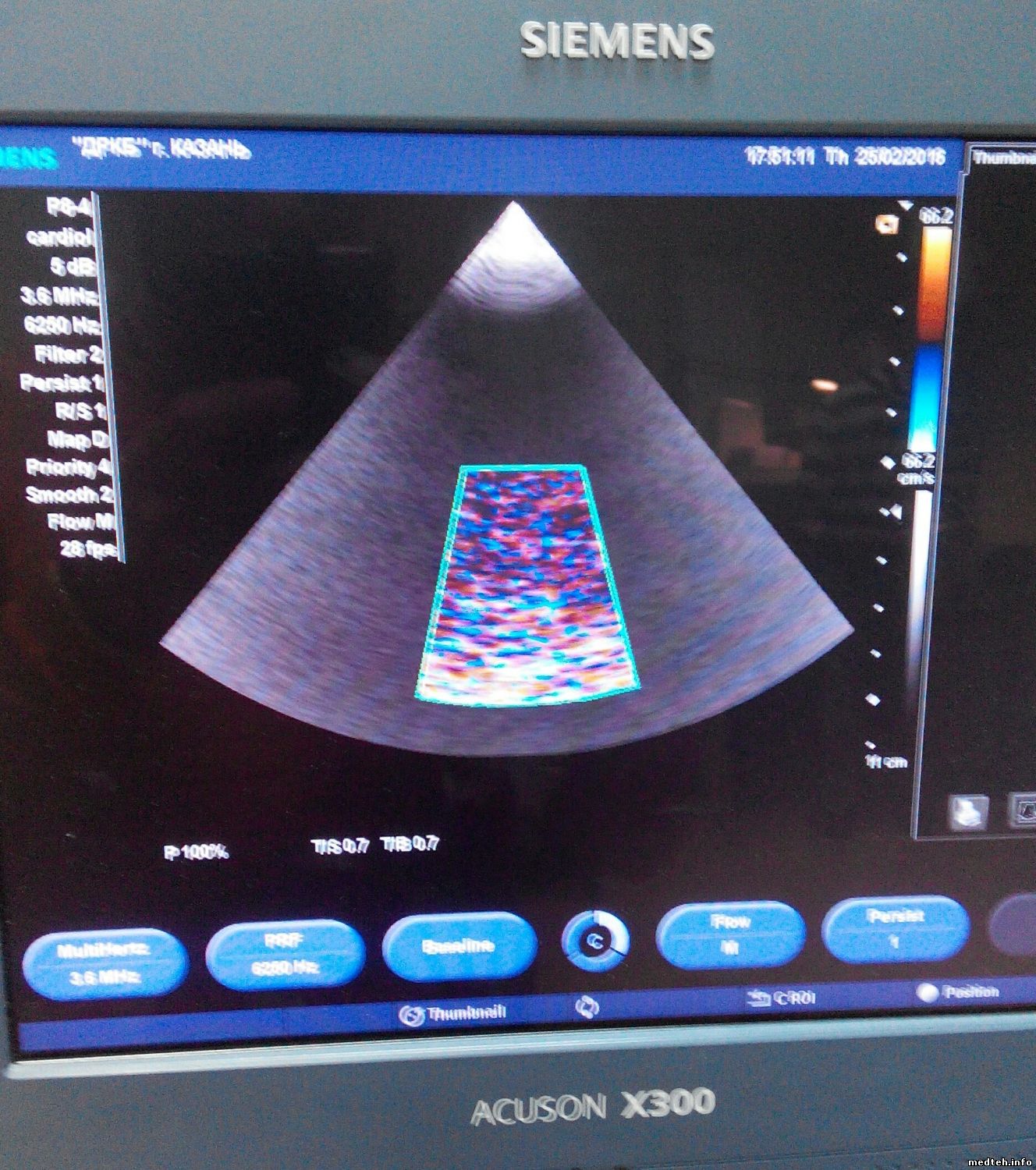

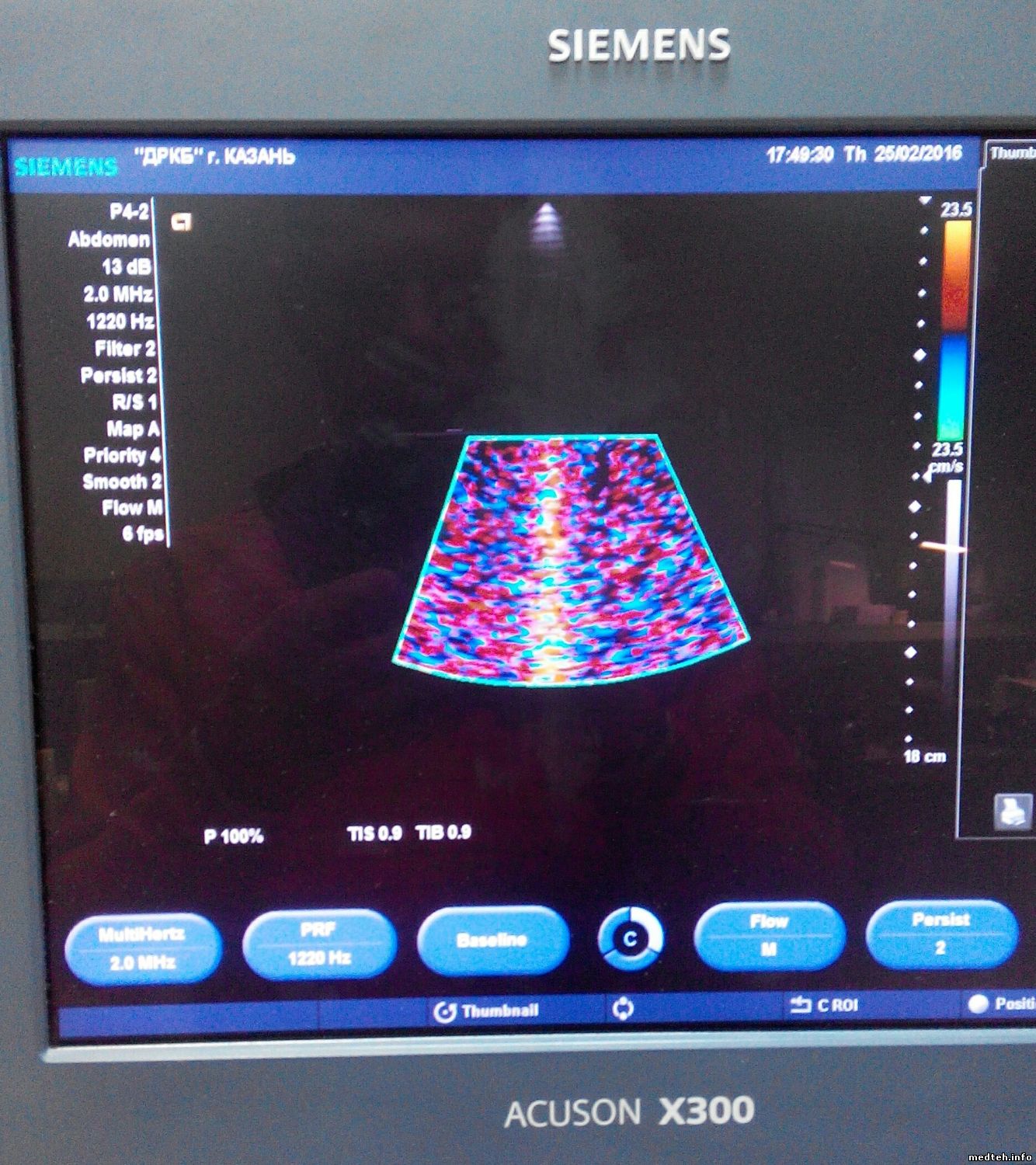

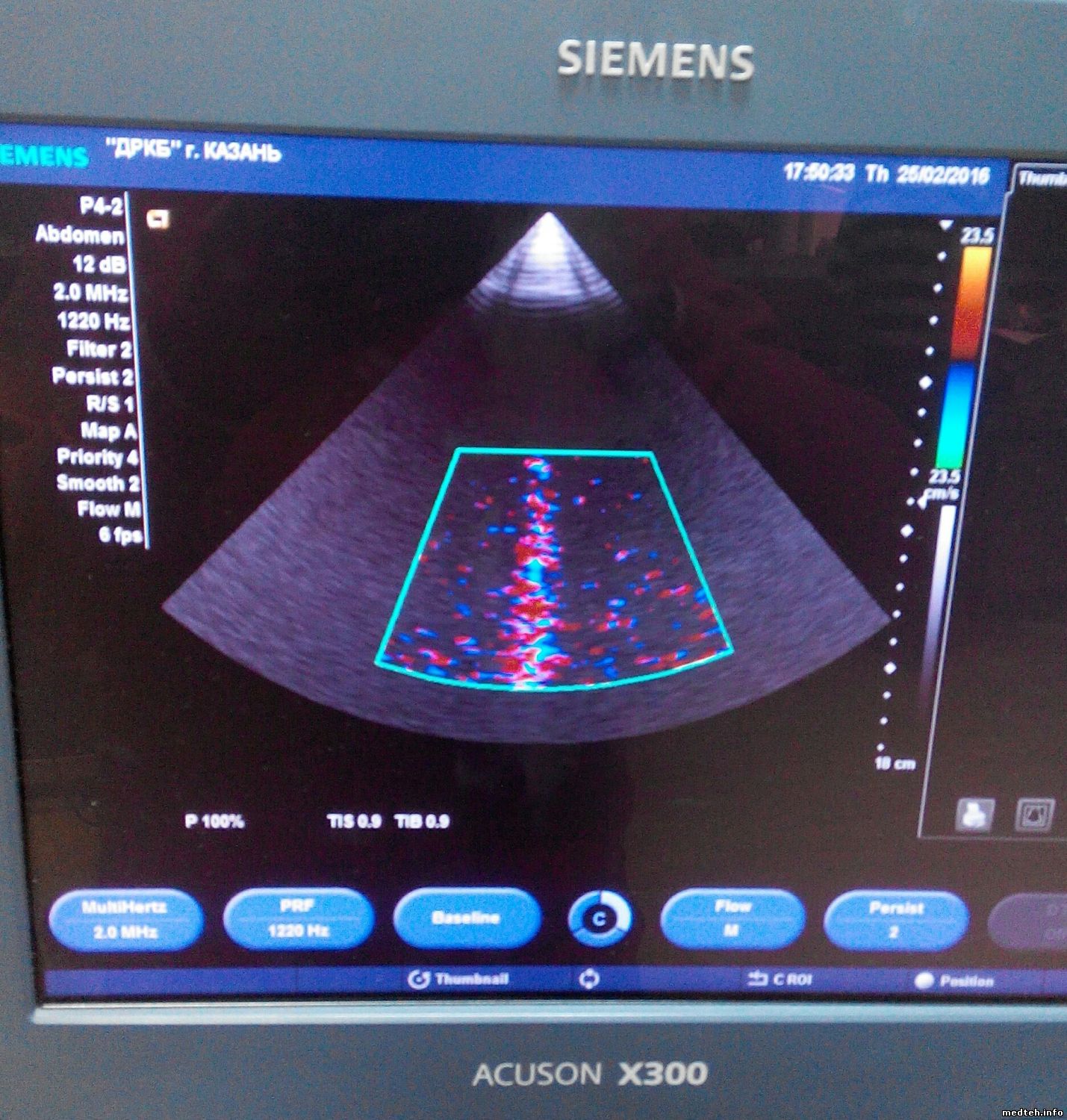

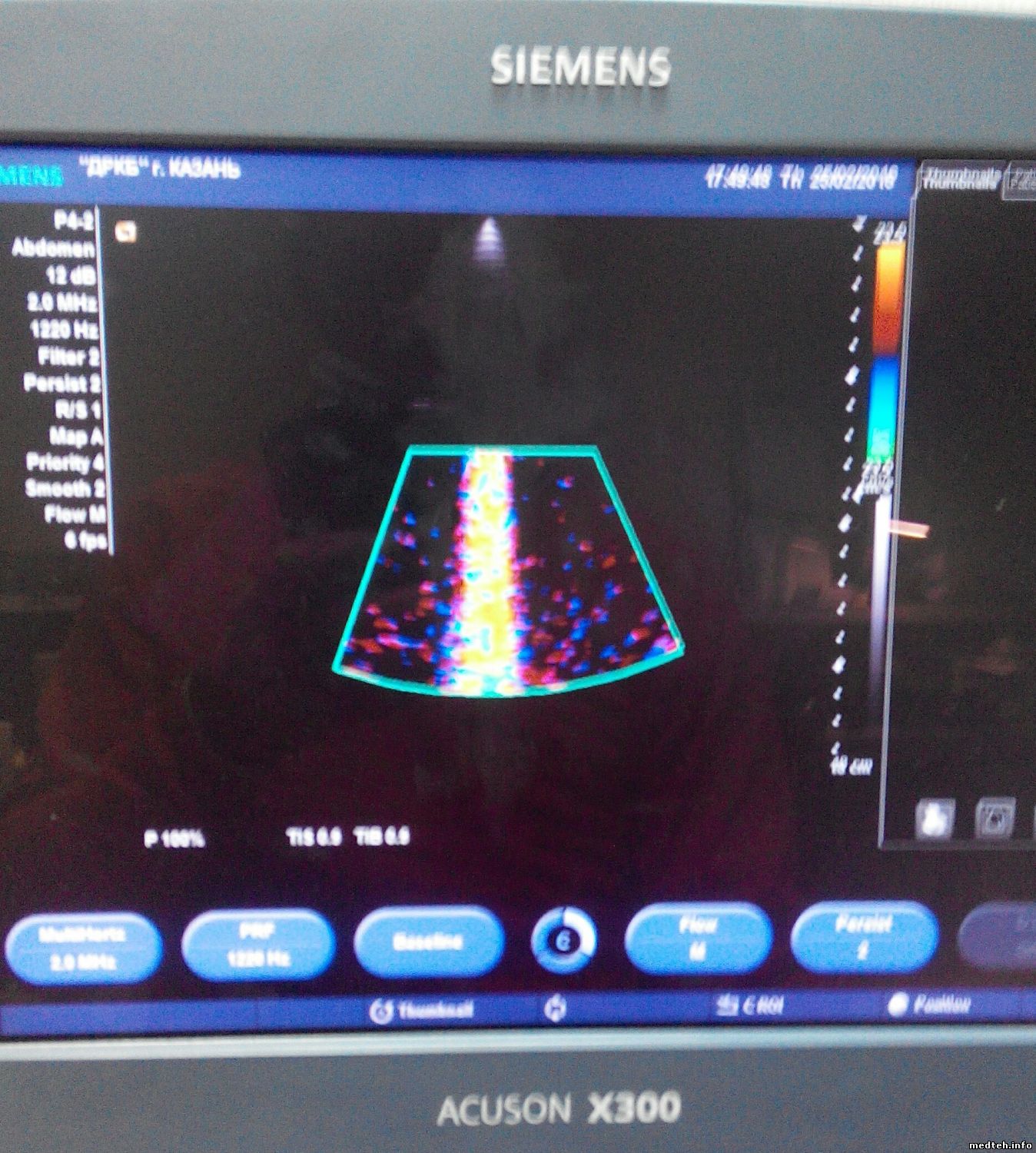

Доброго времени суток всем!!! Провёл "операцию" по ремонту ACUSON Х300 Результат: Нашёл у нас в городе такой же УЗИ аппарат и под видом ТО, менял платы RC, блок питания (та, что с лева), два датчика Итог: С подменными от моего не исправного УЗИ результата не дало, мои 2 секторных датчика Р4-2 и Р8-4 на том аппарате работают хорошо!!!!!!!!!! А на моём УЗИ, эти же датчики, при сердечном кровотоке ШУМЯТ!!!! ПОМЕХИ и прочую паразитивную гадость показывают!!!!!!!!!!! Вот фото с помехами, я настроил чувствительность так, что я даже не дотрагиваюсь до них, а картинка КОШМАРНАЯ!!!!!! Подскажите, у кого были такие проблемы???? Что делали????? Как исправляли такую бяку??????
Дата: Четверг, 25.Фев.2016, 18:18 | Сообщение # 129
Участник
У вас сообщений: 196
Инженер по сервису
OFFлайн
Российская Федерация
Казань

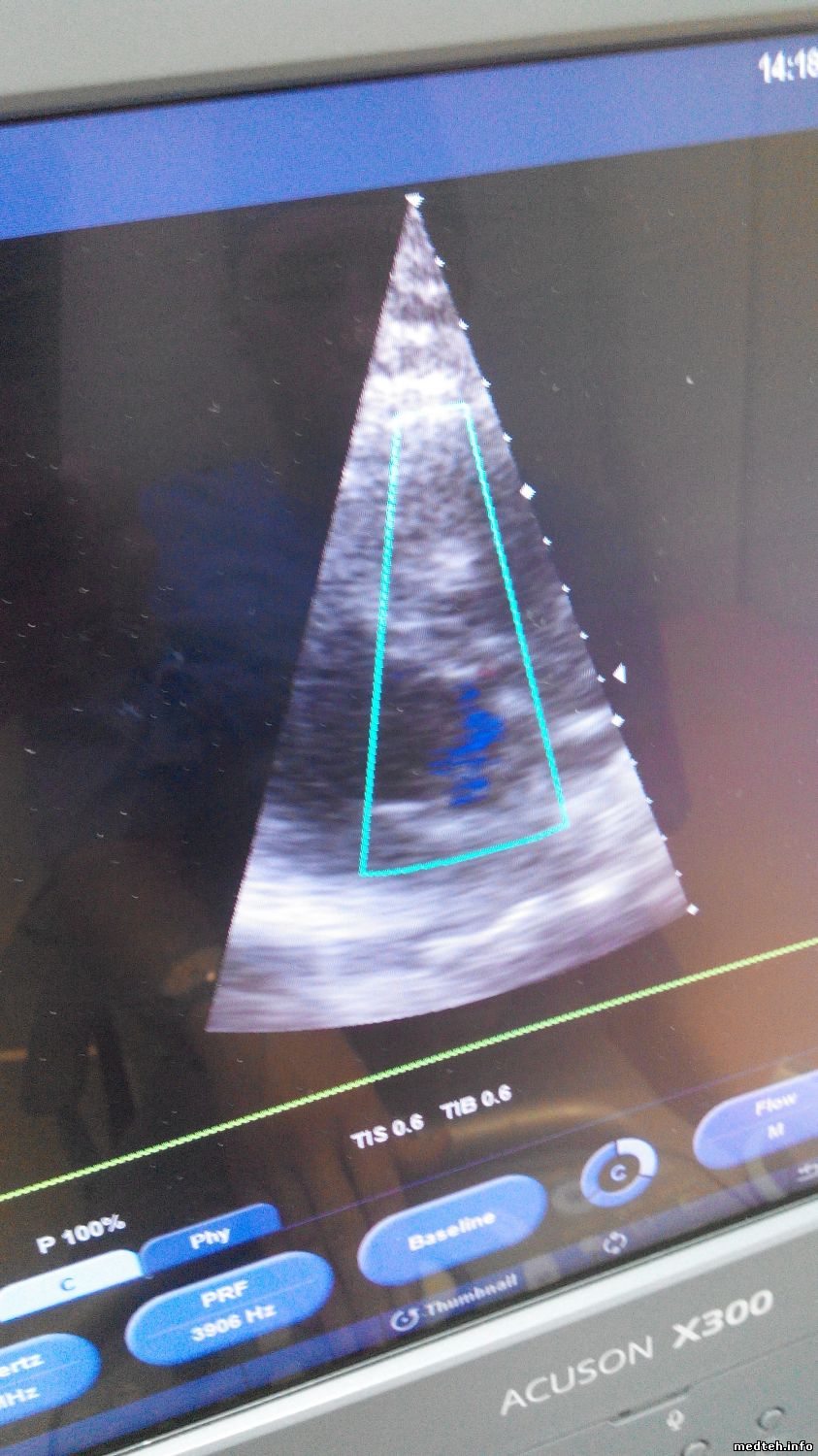

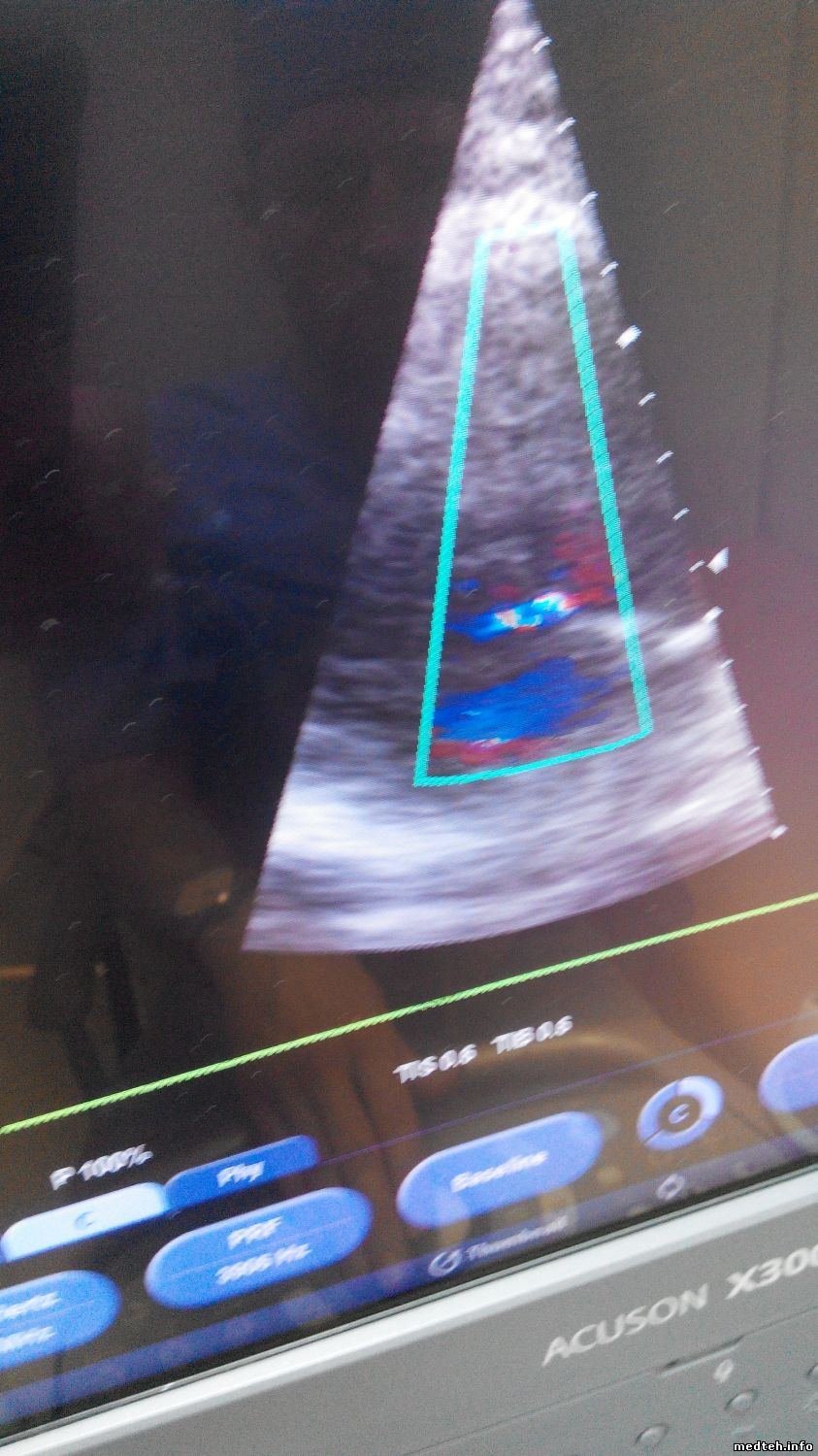

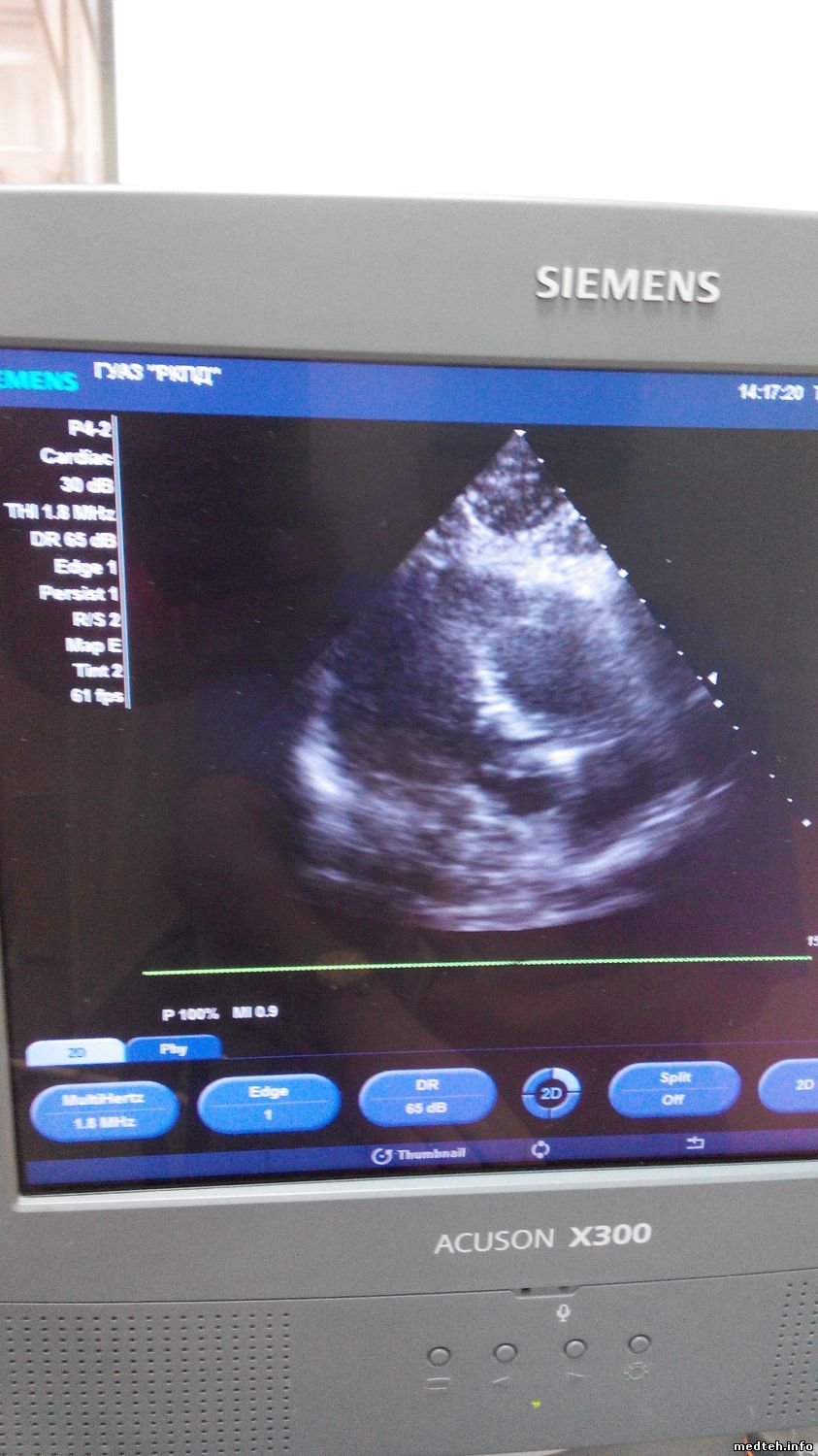

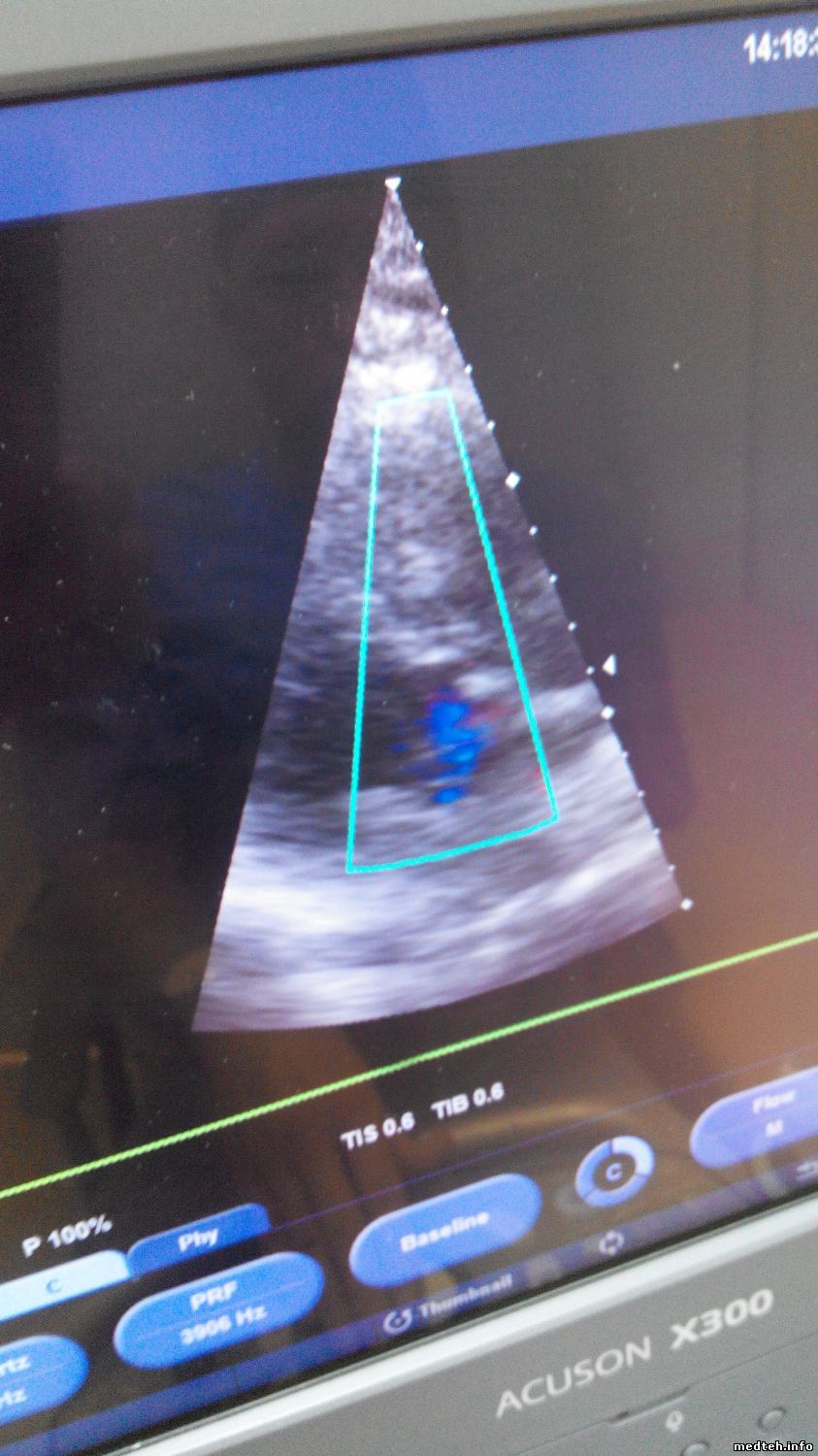

А вот как ведут эти же датчики на исправном УЗИ аппарате: Без помех- строго по делу!!! P.S. Даже выставлял в точности такие же настройки на своём-ремонтируемом аппарате= результат такой же, плохой ааааааааааааааааааа
Дата: Пятница, 26.Фев.2016, 12:22 | Сообщение # 130
У вас сообщений: 825
инженер
OFFлайн
Украина
Львов
ЦитатаSenergy ()
менял платы RC, блок питания (та, что с лева), два датчика Итог: С подменными от моего не исправного УЗИ результата не дало,
Senergy а при чём всё это. Если судить по фото(9335664.jpg(254Kb) · 1234473.jpg(243Kb) · 2732091.jpg(266Kb) · 7290124.jpg), то у вас просто умерла плата доплера, вот она и даёт такую характерную картинку.
Сообщение отредактировал olko13 - Пятница, 26.Фев.2016, 12:23
Дата: Пятница, 26.Фев.2016, 16:52 | Сообщение # 133
Участник
У вас сообщений: 196
Инженер по сервису
OFFлайн
Российская Федерация
Казань
Первым делом )) Мне желательно более глубокие и развёрнутые ответы нужны, ребята...))) Где плата доплера??? Это маленькая что ли на RC стоит??? Или плата TR??? Или плата BE???
Дата: Пятница, 26.Фев.2016, 18:27 | Сообщение # 137
У вас сообщений: 825
инженер
OFFлайн
Украина
Львов
Я не совсем корректно написал про плату доплера: в х300 это часть платы RC. Поскольку вы вставили в систему свежую плату rc, то система может её неадекватно воспринимать, т.к. она не прописана в даной системе. Должна помочь переустановка по с загрузочного диска.
Дата: Пятница, 26.Фев.2016, 19:36 | Сообщение # 138
Стажер
У вас сообщений: 25
инженер
OFFлайн
Российская Федерация
Москва
Вам не зря написали проверить заземление... Попробуйте включить аппарат от бесперебойника заряженного, а бесперебойник выньте из розетки, и поймете связаны ваши помехи с плохой землей-фазой или нет, не знаю можт вы уже так делали
Дата: Суббота, 27.Фев.2016, 10:46 | Сообщение # 140
Участник
У вас сообщений: 196
Инженер по сервису
OFFлайн
Российская Федерация
Казань
Спасибо ребята!!! А вот маленькая плата-модуль на плате RC- это что за плата??? Она за что отвечает??? На моём аппарате она маленькая, а на заведомо исправном она по больше (понимаю, что сейчас пишу как "блондинка") Но всё же???
Дата: Суббота, 27.Фев.2016, 11:40 | Сообщение # 141
У вас сообщений: 830
Ультразвук
OFFлайн
Украина
***
Вот ВАам текст, дословно : "Follow the instructions below to install the Cardio-Vascular option to the ACUSON X300 PE systems. This upgrade involves the replacement and/or addition of the RC-Daughter Board and the ECG Module." Без этой платки постоянного Допплера гарантированно не будет...
Дата: Четверг, 03.Мар.2016, 09:48 | Сообщение # 143
Участник
У вас сообщений: 196
Инженер по сервису
OFFлайн
Российская Федерация
Казань
Господа медтехники, а, ведь, заявка-то горящая Как насчёт установочных дисков? Есть у кого? Может попробовать переустановить систему? Может образ со здорового аппарата есть? Не стесняйтесь!
Дата: Четверг, 10.Мар.2016, 14:44 | Сообщение # 145
Стажер
У вас сообщений: 10
стажер
OFFлайн
Российская Федерация
Нижний Новгород
pavl0, koko123, тоже самое, но аппарат долго не проработал... А отсюда вопрос: 1. вы меняли транзистор или пропаяли? 2. тот ли это транзистор? (у меня с маркеровкой HP корпус SOT-89) 3. а что это за транзистор? (поиск даёт много ответов, если меняли то на что?)
Дата: Четверг, 17.Мар.2016, 19:54 | Сообщение # 150
У вас сообщений: 276
главный
OFFлайн
Российская Федерация
Средняя Волга
Цитатаderwolf ()
заземление в розетке проверяли?
Поддерживаю. Именно это и необходимо сделать. 95% что все ваши беды с картинкой связаны именно с плохой землей, сетевой помехой, или даже с воткнутым в аппарат LAN кабелем. Все проверили? Точно?
ЦитатаSenergy ()
Как насчёт установочных дисков? Может попробовать переустановить систему??? Есть у кого??? Може образ со здорового аппарата есть??? Не стесняйтесь!!! mail1
Какая версия софта? На Х300 было два глобальных направления с разным железом внутри. На одних, по моему V.2 и выше на других V.7 и выше... какая версия то? Но мне кажется, что переустановка ПО вашу ПОМЕХУ с доплера не уберет.
Дата: Пятница, 18.Мар.2016, 09:28 | Сообщение # 151
Участник
У вас сообщений: 196
Инженер по сервису
OFFлайн
Российская Федерация
Казань
Доброго времени суток! Земля в норме, с ИБП тоже проверял (выдернув вилку из розетки) Похоже маленькая сендвич плата на RC плате дохлая!!! Но при тестировании - жалоб системы вроде как и нет! Версия 2.0.06
Дата: Пятница, 18.Мар.2016, 21:22 | Сообщение # 152
У вас сообщений: 276
главный
OFFлайн
Российская Федерация
Средняя Волга
ЦитатаSenergy ()
Земля в норме, с ИБП тоже проверял (выдернув вилку из розетки)
ИБП с преобразователем и с синусом на выходе? Если нет, то проверка не считается. Датчик проверялся на другом аппарате - какая была версия? год выпуска? Если менялась плата RC каковы были ревизии плат донора и "нерабочей".?
Дата: Вторник, 05.Апр.2016, 09:04 | Сообщение # 154
У вас сообщений: 153
инженер-электроник
OFFлайн
Российская Федерация
Екатеринбург
Доброго времени суток,коллеги. Не приходилось ли кому запускать модуль DC/DC в автономе ? Поделитесь опытом. Аппарат находится далеко,после ремонта проверить не на чем.
Дата: Вторник, 12.Апр.2016, 09:58 | Сообщение # 155
У вас сообщений: 153
инженер-электроник
OFFлайн
Российская Федерация
Екатеринбург
Нет ли у кого вразумительной документации на данный аппарат ? Не работает консоль управления, точнее УЗ часть ( трекбол и А-Ц клавиатура работают ) Похоже накрылся I/O модуль. Напяжения в контрольных точках в порядке,подкидывал его на другой аппарат,дефект тот же. Как происходит обмен данными консоль- I/O - BE ?
Дата: Понедельник, 18.Апр.2016, 20:02 | Сообщение # 156
У вас сообщений: 153
инженер-электроник
OFFлайн
Российская Федерация
Екатеринбург
Проблема решена. Когда добрался до аппарата,выяснилось,что не загружается DIMAQ. А не грузился он потому,что не работал CD-ROM ! Причем,работать начинает, даже если подключить внешний сидюк. Чудны дела твои, о SIEMENS ! Попробуй отследить связь CD-ROM - не работающая консоль управления !
P.S. Два дня жизни, и такое короткое сообщение. Может кого спасет.

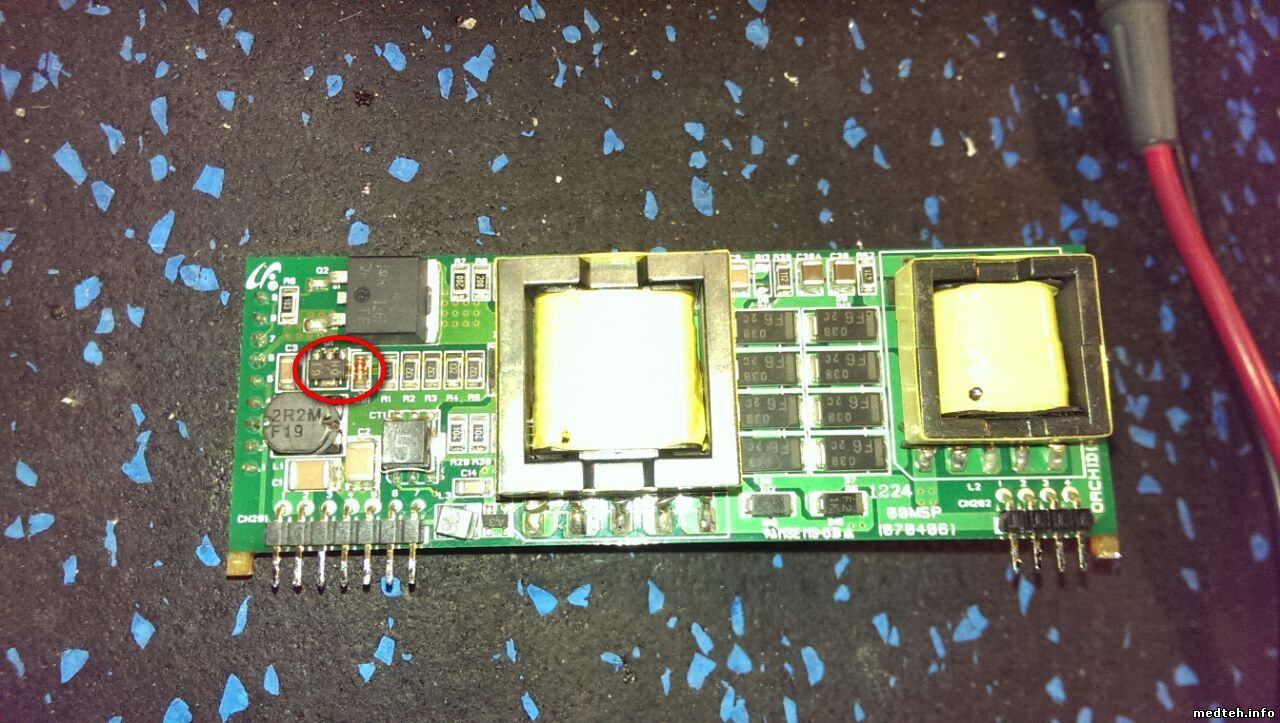

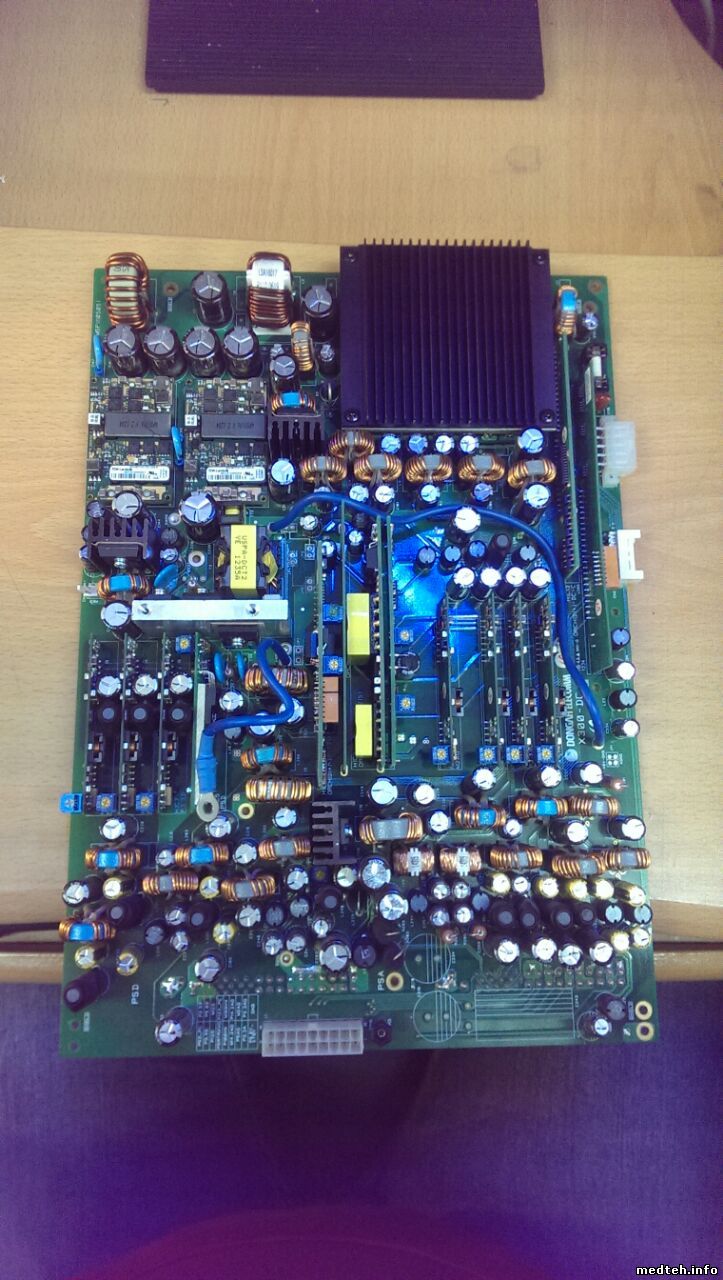

Ну тут уже много писалось по этому поводу. Проверь питание микросхемы ШИМ на плате преобразователя 100 вольт,должно быть где-то 14 вольт. Если его нет,смотри параметрический стабилизтор собранный на транзисторе(SOT-89) и стабилитроне,он из 48 вольт делает те самые 14. Сам посчитай,как нелегко приходится бедолаге. Транзистор любой NPN напряжением вольт на 80, и током 500ма
