Дата: Понедельник, 01.Окт.2018, 05:35 | Сообщение # 41
Участник
У вас сообщений: 102
техник
OFFлайн
Российская Федерация
Ч
После смены типа бумаги на 110s изображение пересвечивается. крутилками яркость-контрасть добиться удовлетворительного изображения не получается. Тип бумаги в меню указал правильно. В меню есть еще такой пункт: "AGC - регулирует входной сигнал к оптимальному уровню, когда изображение кажется слишком светлым или темным". По умолчанию стоит Off. Я включил on, но как этот сигнал регулировать в инструкции умалчивается. Так понимаю через настройки самого узи-аппарата (medison V10)?!
Дата: Понедельник, 01.Окт.2018, 05:35 | Сообщение # 43
У вас сообщений: 830
Ультразвук
OFFлайн
Украина
***
Quex, вот как раз в этом режиме ничего крутить и не надо, поскольку... "AUTOMATIC Gain Compensation" Это лучше не включать, а проверить положение джампера 75 Ом, должен быть включен. А еще лучше - фото в студию для предметного разговора...
Сообщение отредактировал РОМУЛ - Пятница, 15.Мар.2013, 14:10
Дата: Понедельник, 01.Окт.2018, 05:36 | Сообщение # 47
Участник
У вас сообщений: 102
техник
OFFлайн
Российская Федерация
Ч
Цитата (РОМУЛ)
вот как раз в этом режиме ничего крутить и не надо, поскольку... "AUTOMATIC Gain Compensation" biggrin Это лучше не включать, а проверить положение джампера 75 Ом, должен быть включен
Джампер 75 Ом включен. AUTOMATIC Gain Compensation - а как работает эта функция? Что она делает?
Дата: Понедельник, 01.Окт.2018, 05:36 | Сообщение # 49
У вас сообщений: 825
инженер
OFFлайн
Украина
Львов
Quex не ищите сложных поломок, надо начинать с простого: с самой кнопки. Если кнопкой всё время пользовались для запуска печати, то она имела право здохнуть.
Дата: Понедельник, 01.Окт.2018, 05:36 | Сообщение # 53
Завсегдатай
У вас сообщений: 269
инженер
OFFлайн
Российская Федерация
Санкт-Петербург
olko13, кнопку снимал, разбирал - с ней проблем нет, принтер именно виснет полностью, помогает только полное выключение с последующим включением. zbd, по этой ссылке лежим СМ на 895 принтеры, а здесь речь идёт о 897. Может это как то связано с пиковым потреблением тока сразу после команды на печать, но все питания смотрел осцилом, провалов нет.
Дата: Понедельник, 01.Окт.2018, 05:36 | Сообщение # 54
У вас сообщений: 830
Ультразвук
OFFлайн
Украина
***
homen, думаю, стоит обратить внимание на механику. БП 100% ни при чем... И на вышеуказанный мануал обратите внимание, механика практически не изменилась.
Сообщение отредактировал РОМУЛ - Суббота, 23.Мар.2013, 04:43
Дата: Понедельник, 01.Окт.2018, 05:37 | Сообщение # 55
Завсегдатай
У вас сообщений: 269
инженер
OFFлайн
Российская Федерация
Санкт-Петербург
РОМУЛ, хорошо, но странно то, что зависание происходит мгновенно, т. е. не происходит никаких попыток начать движение. Может как вариант это связано с нагревом печатающих головок?
Дата: Понедельник, 01.Окт.2018, 05:37 | Сообщение # 56
У вас сообщений: 548
инженер BeckmanCoulter, Siemens MRT
OFFлайн
Российская Федерация
Анапа
Посмотри механику,ребята дело предлагают. У всех Sony одна проблема отламываются пластинки энкодера от шестерен,они очень фигово прикреплены к пластику,возможно при инициализации он чуть дергает механизм и железка встает куда надо, а потом смещается...я их эпоксидкой приклеивал ...после этого работают как новенькие, ни один не переделывал ! А ошибки были совершенно разные...
Дата: Понедельник, 01.Окт.2018, 05:37 | Сообщение # 57
Завсегдатай
У вас сообщений: 269
инженер
OFFлайн
Российская Федерация
Санкт-Петербург

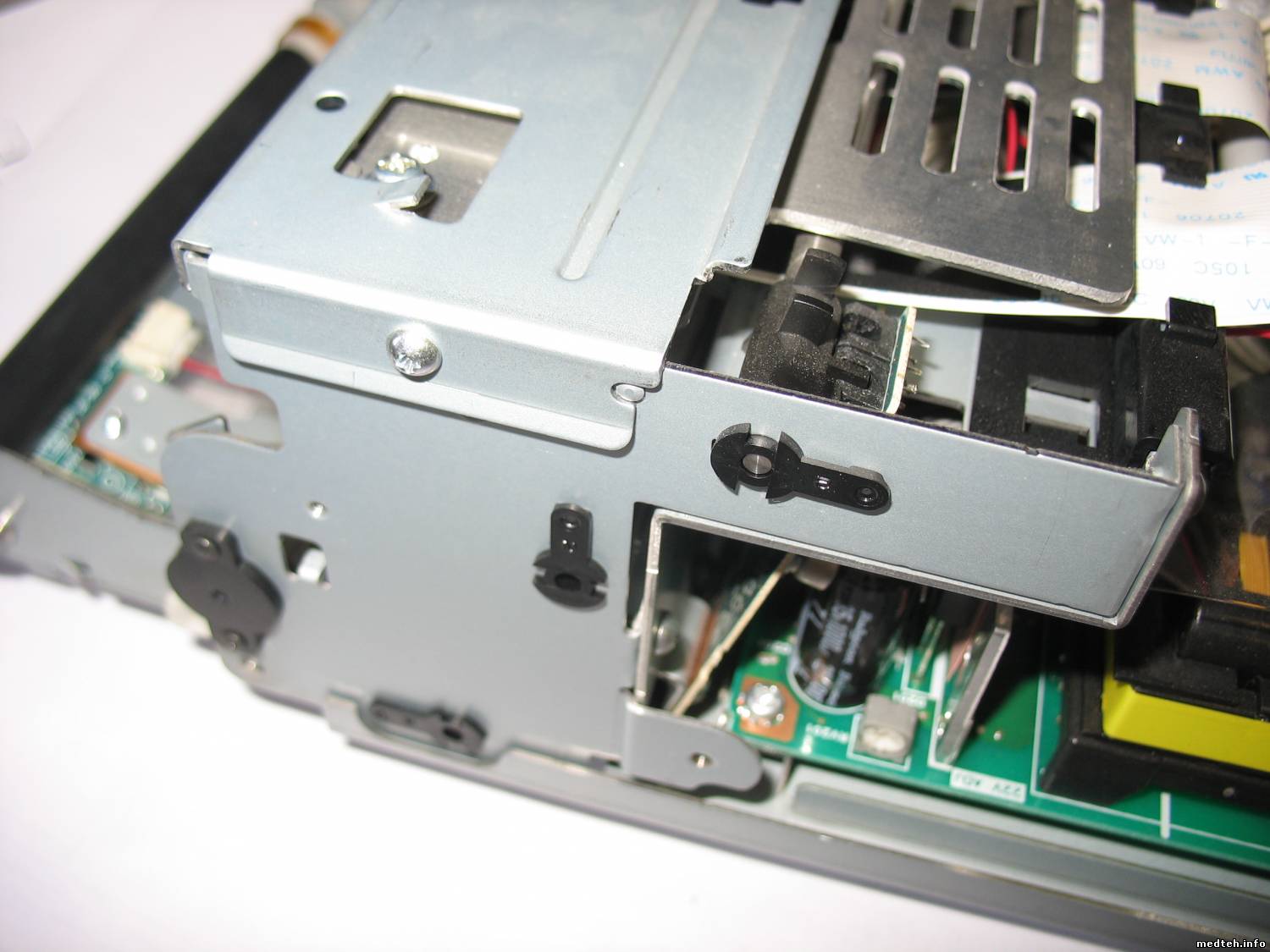

РОМУЛ, fred1, вроде не механика. Разобрал, изучил, механика в идеальном состоянии, фото прилагаются. Есть два двигателя: 1. шаговый-через два ремня крутит резиновый ролик, с помощью которого протаскивает бумагу. 2. коллекторный серво двигатель, который открывает закрывает лоток с бумагой, и прижимает отводит резиновый ролик. Нажимая на кнопку Feed, механика работает, в работе участвуют оба двигателя. Открывание и закрывание лотка тоже не приводит к зависанию. Только только Print. Может всё таки они доработали по сравнению с 895.
Дата: Понедельник, 01.Окт.2018, 05:37 | Сообщение # 58
У вас сообщений: 825
инженер
OFFлайн
Украина
Львов
homen а я и дальше о своём, о кнопке.Существует такая неисправность всех микриков и кнопок, как дребезг контакта.Выловить довольно сложно, но решаемо.При прозвонке микрик работает почти правильно, а в действительности он может выдавать два и больше замыканий, от которых система и зависает. Такое повсеместно встречается на часто употребляемых кнопках.
Дата: Понедельник, 01.Окт.2018, 05:37 | Сообщение # 59
Завсегдатай
У вас сообщений: 295
Инженер
OFFлайн
Украина
Киев
homen, а по установленным деталькам (ЦПУ, контроллер памяти и пр. весомые микросхемы) он хоть чуточку похож на 895-й? Если да, то можно было бы порассуждать, куда осциллографом ткнуться - там не так много сигналов, способных "подвесить" контроллер.
Дата: Понедельник, 01.Окт.2018, 05:37 | Сообщение # 60
Завсегдатай
У вас сообщений: 269
инженер
OFFлайн
Российская Федерация
Санкт-Петербург
olko13, как Вы правильно сказали, есть такая особенность у любых контактов, как дребезг. Поэтому всё оборудование в котором они используются проектируется с учётом этого. Применяется как защита с помощью программного обеспечения, так и схемотехники. В данном принтере кнопка замыкает постоянное напряжение на корпус и подключена к схеме через LC фильтр. Посмотрел напряжение на кнопке осцилом, всё идеально, фронт пологий, никаких всплесков нет и т. д. Подключил параллельно ещё одну кнопку, результат тот же. SonoLife, похоже они переделали как механику, так и электронику, 897 принтер собран на BGA микросхемах, Servise Manual найти не получилось. Буду ждать когда в ремонте будет какая нибудь УЗИшка с таким же принтером, чтобы перекинуть поочереди всё с него и определить в чём собака порылась.
Дата: Понедельник, 01.Окт.2018, 05:38 | Сообщение # 61
Завсегдатай
У вас сообщений: 295
Инженер
OFFлайн
Украина
Киев
Жаль, конечно, но если логика работы принтера не поменялась, то одна из возможных причин зависания - отсутствие сигнала готовности контроллера динамической памяти, которая начинает заполняться после нажатия на кнопку "PRINT" и оканчивает этим сигналом. И если главный контроллер его ждет-не дождется, то вывести его из этого состояния можно только выключив-включив питание. Отсутствие готовности тоже может иметь несколько причин (я ориентируюсь на описание 895-го): - неисправность контроллера SDRAM, - проблемы с клоком, генератор которого синхронизируется с началом записываемого кадра. В принципе, процесс записи кадра в память можно отследить где-нибудь осциллографом. Питания на всех внутренних стабилизаторах Вы, разумеется, проверили.
Дата: Понедельник, 01.Окт.2018, 05:38 | Сообщение # 62
Завсегдатай
У вас сообщений: 269
инженер
OFFлайн
Российская Федерация
Санкт-Петербург
SonoLife, микросхемы в оснавном BGA, поэтому что то посмотреть осцилографом можно только на контрольных точках. Чтобы знать на какой контрольной точке какой сигнал, нужен сервис мануал, найти который не удалось. Питания проверял только идущие с БП, а на плате в оснавном не линейные стабилизаторы, а ШИМ DC-DC конверторы и сколько они должны выдавать можно узнать только в СМ. Спасибо Вам за помощь, буду ждать такой же принтер и искать Сервисник. Если чего накопаю, обязательно отпишусь.
Дата: Понедельник, 01.Окт.2018, 05:38 | Сообщение # 64
Завсегдатай
У вас сообщений: 269
инженер
OFFлайн
Российская Федерация
Санкт-Петербург
derwolf, спасибо, там всего два подстроечника во вторичных цепях: Установка 5 и 22 вольт, они оба настроены правильно, и все питания проверены с помощью осцила, никаких провалов ни в одном из режимов. В этой модели, в механике нет никаких контактных датчиков, они все заменены на инфракрасные.
Дата: Понедельник, 01.Окт.2018, 05:38 | Сообщение # 66
У вас сообщений: 825
инженер
OFFлайн
Украина
Львов
Давеча пришлось мне подключать Sony UP-897MD.Столкнулся с аналогичной проблемкой, но с модификацией - зависал после второго нажатия на Принт. Попробовал управлять печатью через внешний порт - проблема пропала. homen попробуйте подать команду на печать так же. Если пойдет, значит проще прицепить к принтеру кнопку с куском кабеля и отдать врачам,чем ждать у моря погоды
Дата: Понедельник, 01.Окт.2018, 05:39 | Сообщение # 67
Завсегдатай
У вас сообщений: 269
инженер
OFFлайн
Российская Федерация
Санкт-Петербург
olko13, спасибо за совет, но врачи изначально печать запускали именно через УЗИ аппарат, и результат был тот-же. Это уже потом мы пробовали запускать с кнопки на принтере. Самое интересное, что я это только что вспомнил, можно было-бы сразу кнопку исключить, давненько он у меня разобраный лежит. Вроде надёжные эти Соньки, но в семье не без урода.
Дата: Понедельник, 09.Сен.2019, 15:56 | Сообщение # 69
Заглянувший
У вас сообщений: 1
Инженер
OFFлайн
Российская Федерация
Москва
Сервисный мануал предоставляется только авторизованному в СОНИ сервису без права передачи третьим лицам. Если есть вопросы по принтерам серий UP-89* , UP-9** постараюсь ответить. ООО «ИНТ» Сервисный центр +7 800 770-04-45 +7 495 933-86-44 service@intmsk.ru
Дата: Вторник, 10.Сен.2019, 14:15 | Сообщение # 70
Заглянувший
У вас сообщений: 1
инженер
OFFлайн
Российская Федерация
Армавир
Цитатасервис_ИНТ ()
Сервисный мануал предоставляется только авторизованному в СОНИ сервису без права передачи третьим лицам. Если есть вопросы по принтерам серий UP-89* , UP-9** постараюсь ответить.
Добрый день. Попал в ремонт Sony UP-897MD (сам занимаюсь ремонтом бытовых/офисных принтеров). Принтер я починил, но возник вопрос куда подключать кулер. Там два абсолютно идентичных разъема cn601 и cn 603(при разборке даже не обратил на это внимание). Мануала в сети на него не нашел. Возможно вы сможете помочь? Склоняюсь к cn601 там присутствуют 8 вольт.
Дата: Пятница, 11.Окт.2019, 13:12 | Сообщение # 71
Стажер
У вас сообщений: 18
инженер по мед оборудыванию
OFFлайн
Российская Федерация
Балашиха
Принтер UP 897MD Soni.Вал шагового мотора NMB-MAT PM35L-048-SNL1, при печати снимка или при протяжке термобумаги, вибрирует с большой частотой и гулом, и не вращается.Вся кинематика проверена, нигде не клинит,валы вращаются, приводные ремни и шестерни не изношены.Прошу помощи у сообщества. Спасибо.
Дата: Суббота, 12.Окт.2019, 17:24 | Сообщение # 75
Заглянувший
У вас сообщений: 2
регулировщик
OFFлайн
Российская Федерация
Брянск
Всем привет. Попался UP 897MD Sony. Заявили "не видит бумагу", с доктором не общался - со слов рукойводства. Забрал- бумагу видит. В меню зайти дает, параметры меняет, на команду выход виснет. На кнопку промотка бумаги, чуть мотает и открывает лоток. На кнопку PRINT - виснет с двумя пиками. Осмотр кинематики: слет пружины на валу с заслонками оптопар. Пружину на место поставил, выворачивает, квк будто не видит заслонку и двигатель крутит вал больше нужного. Оптопары проверены с внешним питателем. Осмотр платы управления MA-132G показал неоднородногсть краски маркировки проца IC104 TMS320DM310ZHK22 (возможно перегрет). Но может и слет прошивки IC105 24c64, прошу поделиться, по возможности. В голову можно не только еду забрасывать!!!
Дата: Воскресенье, 13.Окт.2019, 16:11 | Сообщение # 76
У вас сообщений: 711
engineer
OFFлайн
Российская Федерация
Россия
Цитатаgytker ()
квк будто не видит заслонку и двигатель крутит вал больше нужного. Оптопары проверены с внешним питателем
при подобной "прокрутке" помогла подмена всей платы с оптопарами в сборе.... Сами опто не проверял - ибо был подменный разобранный агрегат, разобранный.
Как вообще проверить (в моем конкретном случае было так) : При обычной попытке печати - либо может напечатать, либо сразу открывается автоматом лоток с бумагой. Для проверки "глюка платы с оптопарами" - вернуть пружинку на место, снять верхний металлический кожух полностью и попробовать снова что-либо напечатать. Если все отлично печатается - прикрыть рукой место, где раположены оптопапары и снова попробоавть что-либо напечатать (я просто драйвер в винду поставил и отправлял печать с ПК). Если снова через пару отправки заданий на печать откроется лоток с бумагой - точно мой случай, проблема с платой где оптопары...Далее не разбирался, поменял ее всю на иную и все работает.
Дата: Воскресенье, 13.Окт.2019, 20:45 | Сообщение # 78
Заглянувший
У вас сообщений: 2
регулировщик
OFFлайн
Российская Федерация
Брянск
ЦитатаSerg74 ()
Была такая же проблема, брал оптопары на али, у нас не нашел, после перепайки проблема ушла. Оптопара EE-SX1106 DIP.
Возможно какуюто оптопару, проц и не видит. Запитаны на плате (3 парных и диод на бумагу) они от одного источника, выходные напруги немного разнятся, но на мой взгляд некритично.... а впрочем очень могет быть что они..... подкинуть пока нечего. Попробую. В голову можно не только еду забрасывать!!!
Дата: Пятница, 01.Ноя.2019, 20:54 | Сообщение # 80
Участник
У вас сообщений: 75
инженер
OFFлайн
Российская Федерация
Омск

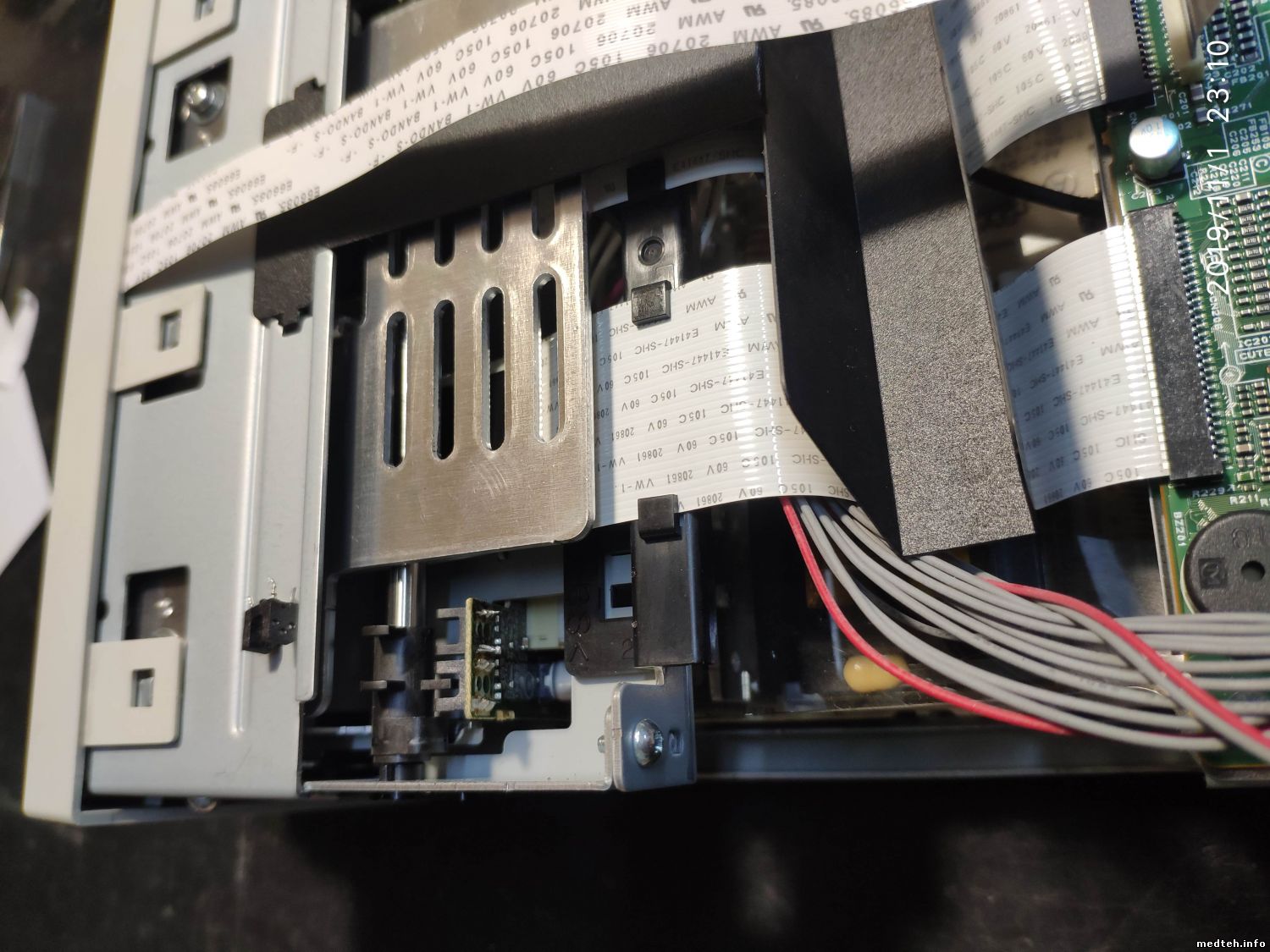

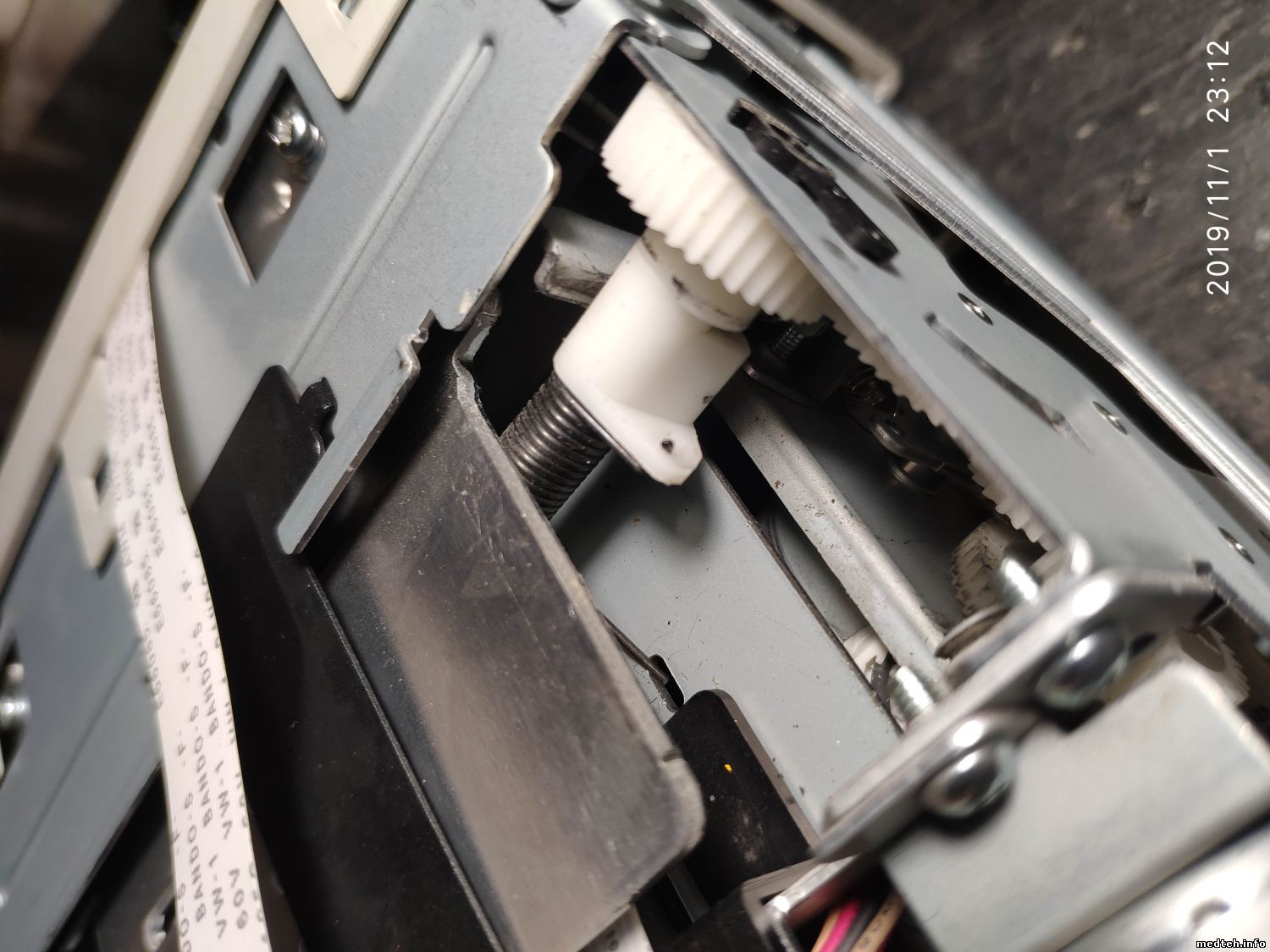

Принтер UP-D897. Проблема постоянного открывания лотка с бумагой при отправке на печать, перемотки бумаги. Виновник - оптопара ближняя к центру принтера. Вал при нерабочей оптопаре начинает вращаться в одну сторону - результат и симптомы - сорванная пружина. Определяется - поворачивается вал двигателя до момента, когда оптопары не перекрыты и мультиметром (без разборки принтера) измеряем напряжение на открытых оптопарах и перекрытых - неисправная полностью не закрывается и остается напряжение в моем случае 1,7в, на рабочей 0,3в (выводы фотодиода на оптопарах в сторону бока принтера). Меняется без грандиозной разборки- снимаем направляющую (фиксатор) вала оптопар со стороны оптопар, отодвигаем вал, меняем. Для замены использовалась оптопара из коробки от разборки неизвестного принтера (по размеру). Пружину на пол оборота взводим и ставим на место.
