Хочу знать ваше мнение.
evvenДата: Пятница, 16.Янв.2009, 17:02 | Сообщение # 1
Инженер по ремонту ИМТ
OFFлайн
Российская Федерация

г.Чита
Необходимо синхронизовать работу двух мультиплексоров и АЦП, временная диаграмма сигналов приведена в прикрепленном файле. Там же и описаны параметры данного узла (мультиплексор - АЦП). Как лучше реализовать эти самые управляющие сигналы. Сам планирую использовать кварцевые генератор(ы). возможно ли реализовать делители частоты работающие на таких скоростях. Заранее спасибо всем откликнувшимся. smile
5550866.pdf (92.1 Kb)


Я молод, и пока еще только учусь...

evvenДата: Пятница, 30.Янв.2009, 11:45 | Сообщение # 2
Инженер по ремонту ИМТ
OFFлайн
Российская Федерация

г.Чита
Прошу, все таки, откликнуться. Мне важны любые мнения....

Я молод, и пока еще только учусь...

Hall70Дата: Суббота, 31.Янв.2009, 11:40 | Сообщение # 3


-
evven, думаю что кварцевый генератор пойдет

Hall70Дата: Суббота, 31.Янв.2009, 12:19 | Сообщение # 4


-
а вообще надо это дело обдумать

evvenДата: Суббота, 31.Янв.2009, 12:22 | Сообщение # 5
Инженер по ремонту ИМТ
OFFлайн
Российская Федерация

г.Чита
Я набросаю схемку, и выложу. Там и покумекаем.

Я молод, и пока еще только учусь...

Hall70Дата: Суббота, 31.Янв.2009, 12:41 | Сообщение # 6


-
было бы не плохо

evvenДата: Суббота, 31.Янв.2009, 13:59 | Сообщение # 7
Инженер по ремонту ИМТ
OFFлайн
Российская Федерация

г.Чита
С генератором понятно подходящий нашел.
Сейчас только встал вопрос, как реализовать делители частоты. На триггерах при такой частоте входного сигнала (40 МГц) не работает. Нашел готовые делители:
193ИЕ1
КМ193ИЕ1
КС193ИЕ1
Н193ИЕ1
193ИЕ5А,Б
Но нигде нет так называемых datasheet -ов.
Может подскажете высокоскоростную логику, либо помогите документацией на приведенные микросхемы.


Я молод, и пока еще только учусь...

evvenДата: Суббота, 31.Янв.2009, 17:41 | Сообщение # 8
Инженер по ремонту ИМТ
OFFлайн
Российская Федерация

г.Чита
Нашел документацию на приведенные мной микросхемы. Для моих целей не подойдут, будем искать дальше....

Я молод, и пока еще только учусь...

Hall70Дата: Суббота, 31.Янв.2009, 17:45 | Сообщение # 9


-
evven, К193ИЕ9 пойдет ? вот параметры:

На 16 ноге - общий, на 8 - минус 5.2 вольт.
Представляет собой делитель на 4.
Назначение выводов: 1,2,3,5,7,9,10,12,13,15 - не используются.
4 - вход, 6 - контроль опорного напряжения ( - Uоп), 8 - напряжение источника питания ( - Uпит),
11 - выход, 14 - инверсный выход, 16 - общий.

Потребление 100 мА, частота входа 150....1300 МГц.


Hall70Дата: Суббота, 31.Янв.2009, 18:28 | Сообщение # 10


-
так же можно по про бывать Н193ПЦ6 аналог SP8606 коэффициент деления от 2, до 3000 МГц .

evvenДата: Воскресенье, 01.Фев.2009, 05:56 | Сообщение # 11
Инженер по ремонту ИМТ
OFFлайн
Российская Федерация

г.Чита
Hall70, Как раз нижняя граница частоты входа много больше нужной мне 150 и 40.

SP8902 ELECTRICAL CHARACTERISTICS
Input frequency - Min. 1.0 GHz - Max 5.0 GHz

Для SP8402
Input sensitivity 200MHz to 1.5GHz

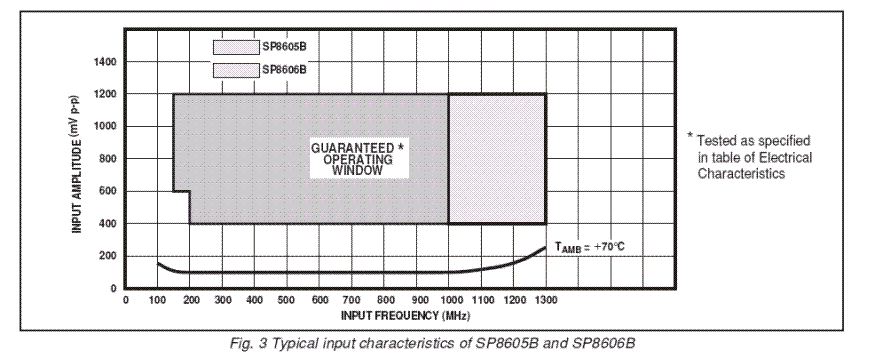

Для SP8606 римунок



Я молод, и пока еще только учусь...

evvenДата: Воскресенье, 01.Фев.2009, 06:06 | Сообщение # 12
Инженер по ремонту ИМТ
OFFлайн
Российская Федерация

г.Чита
Причем уровни входного сигнала для этих микросхем порядка мВ, а мне необходимы логические уровни TTL. Для решения данной задачи подходят генераторы (синтезаторы) импульсных последовательностей. В готовом варианте очень дорого. Здась важно выдержать временную диаграмму, чтобы каждому переключению мультиплексора соответсвовала одна выборка АЦП....

Я молод, и пока еще только учусь...

СтасДата: Понедельник, 02.Фев.2009, 06:24 | Сообщение # 13


---
Вы меня извините, но evven, для твоей задумки тяжеловато найти микруху.
Quote (evven)
Для решения данной задачи подходят генераторы (синтезаторы) импульсных последовательностей. В готовом варианте очень дорого.

Проще тогда купить и не парится. Это мое мнение.


evvenДата: Пятница, 06.Фев.2009, 10:47 | Сообщение # 14
Инженер по ремонту ИМТ
OFFлайн
Российская Федерация

г.Чита
Administrator, спасибо за подсказку, на первый взгляд микруха подходит, буду делать схему, как отлажу работу схемы, выложу принципиалку. Еще нашел четырехразрядные двоино-десятичные счетчики, MM74C160J и MM74C160N. (250 МГц).

Я молод, и пока еще только учусь...

СтасДата: Пятница, 17.Апр.2009, 09:33 | Сообщение # 15


---
evven, интересно! у тя что-нидь получилось?

evvenДата: Пятница, 17.Апр.2009, 11:53 | Сообщение # 16
Инженер по ремонту ИМТ
OFFлайн
Российская Федерация

г.Чита
Стас, Так, понемногу, добился деления сигнала после кварца, каждый последующий сигнал, отстает на 9-10 нс от предыдущего, нужно выдумывать линии задержки. Этим я занимаюсь в институте т.к. продолжаю учиться заочно (аспирант). Сама эксперементальная БТС довольно таки большая и данный узел пока пришлось отложить. Вплотную займусь им в отпуске. Уже совсем скоро...

Я молод, и пока еще только учусь...

Bay_nickДата: Вторник, 11.Авг.2009, 22:49 | Сообщение # 17
У вас сообщений: 126
Техник
OFFлайн
Российская Федерация

Омск
evven, не надо придумывать, все давно придумано!
подавай сигнал с генератора на делитель через резистор.
Считать в лом, приблизительно 47 -68 ом,
после резистора поставь подстроечный кондер на 25-30пф на корпус.
Будешь крутить и смотреть, как меняется задержка. nea


Самый тонкий и дорогой прибор - голова, но кто про это помнит?

Сообщение отредактировал Bay_nick - Вторник, 11.Авг.2009, 22:51

evvenДата: Понедельник, 10.Янв.2011, 16:27 | Сообщение # 18
Инженер по ремонту ИМТ
OFFлайн
Российская Федерация

г.Чита
Все, мои труды закончены, данный узел реализован и работает, для интересующихся более подробно проведенную работу опишу в отдельной статье и выложу на сайте в ближайшее время... Всем спасибо за участие.

Я молод, и пока еще только учусь...
