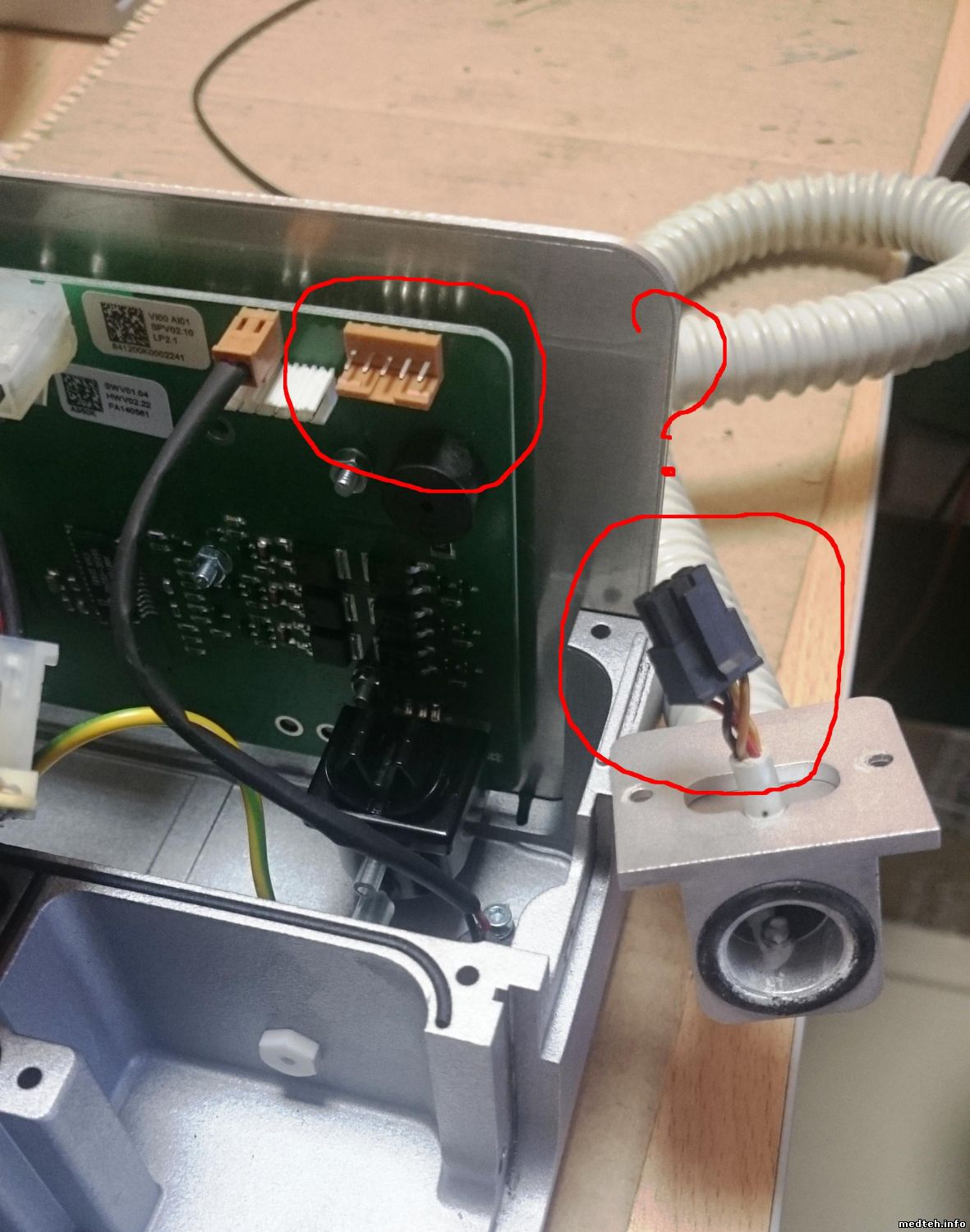

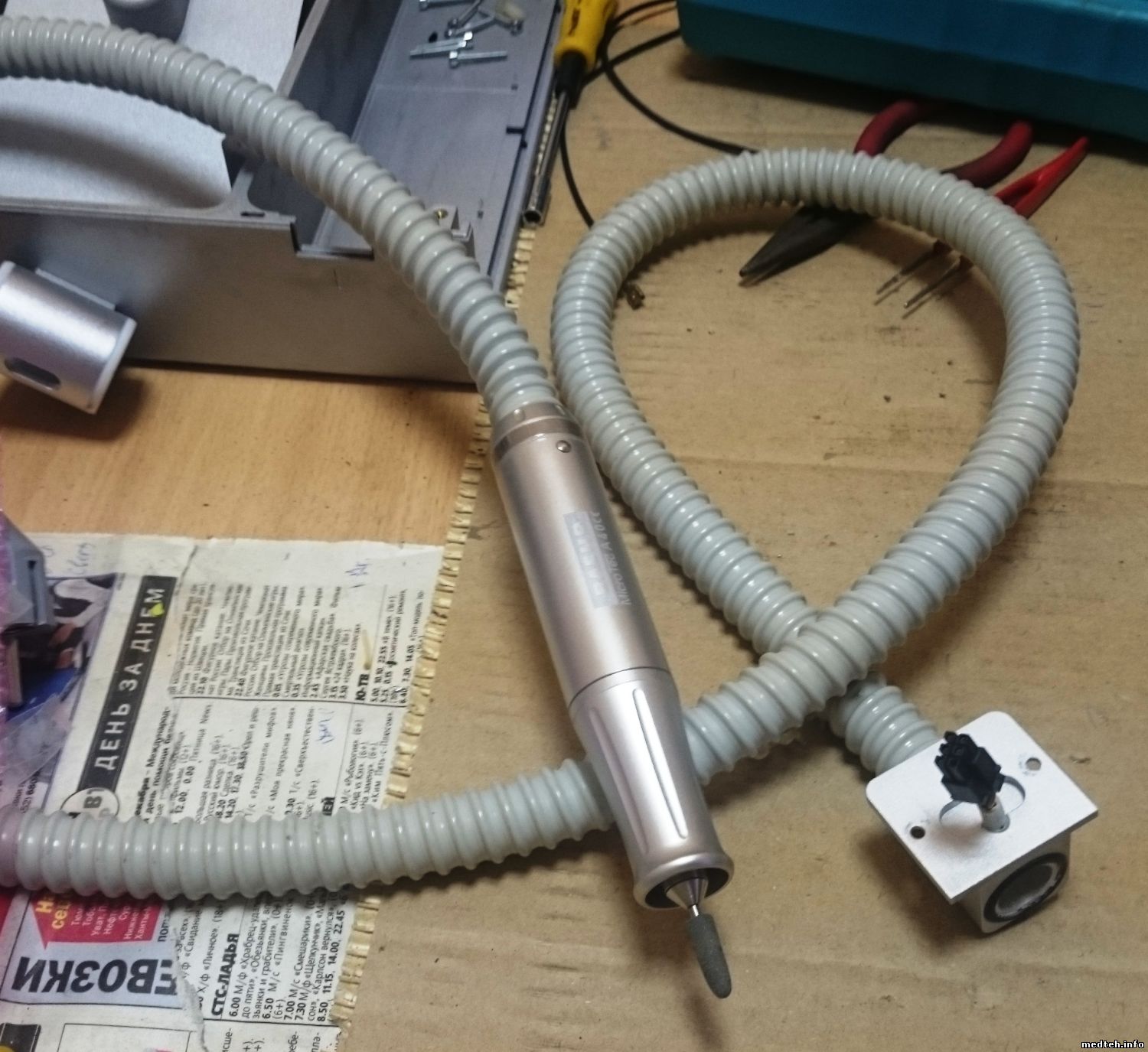

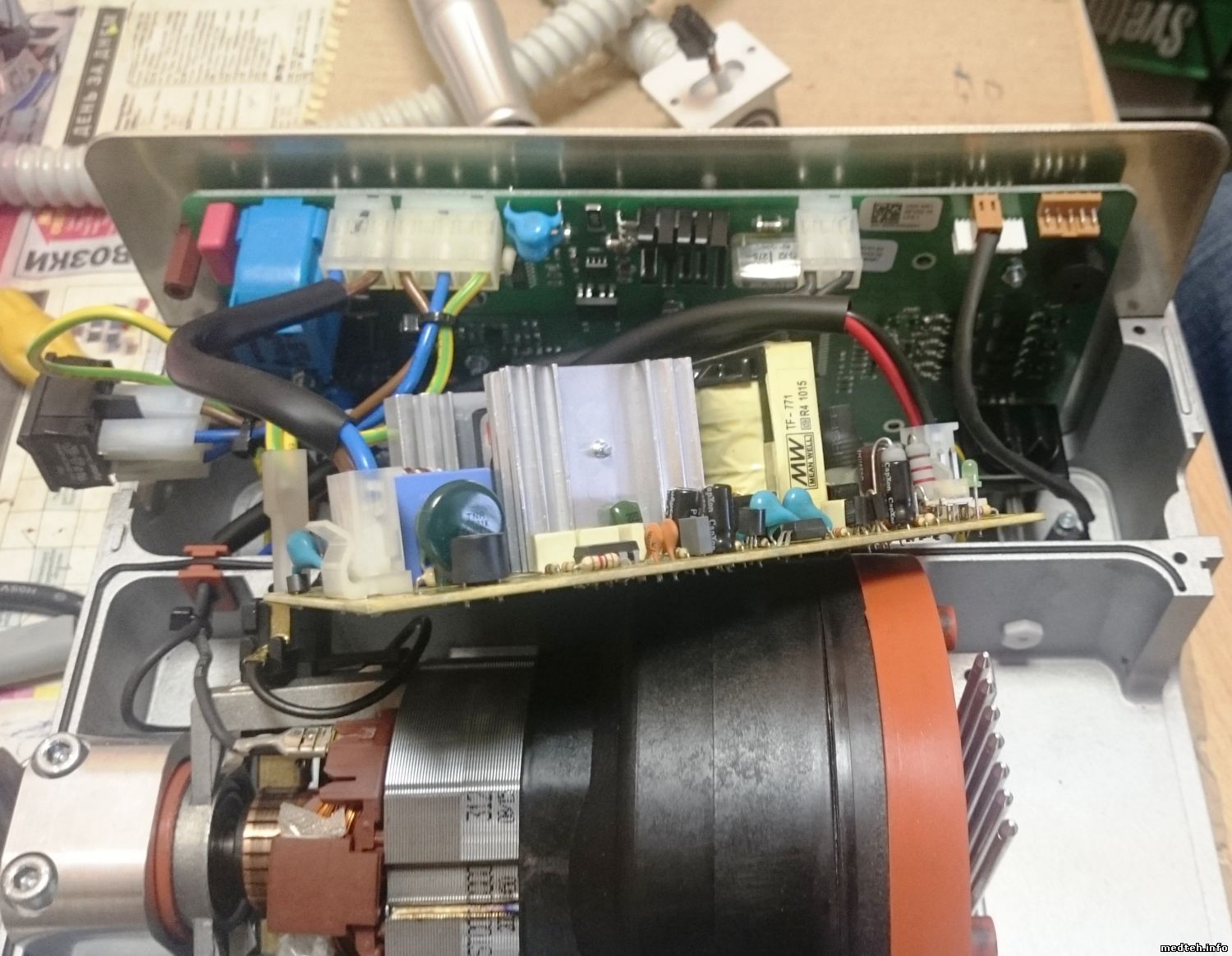

Здравствуйте форумчане. Потерялся проводок (переходник), соединяющий плату управления с "наконечником" (фото прилагаю). Если у кого-то есть данный аппаратик в ремонте, нарисуйте распайку проводка (5 контактов). Заранее спасибо.
инструкция на русском http://www.baehr.ru/sites/default/files/instrukciya_a800-950.doc из пяти проводов 1 -земля , 2 двигатель и 2 кнопка управления. их легко определить тестером. а на плате потребуются познания в электронике. при включении без кабеля аппарат даёт ошибку ? полагаю так чёрн - земля 2 коричн - кнопка кр- ? - двигатель
Сообщение отредактировал МастерБаку - Среда, 17.Фев.2016, 11:38
Добрый день! Подскажите по педикюрному аппарату(В Моем случат Podolog Eco)
В аппарате сгорает предохранитель. Поставил на 5 А, то при включении кнопки питания на аппарату мотор пылесоса работает на макс.оборотах сразу же как загорается экран) При этом при более простом предохранителе – лишь только блик мотора, полсекунды работы мотора пылесоса и как результат сгоревший предохранитель. Если разобрать и высунуть из разъёма мотор, то аппарат включается и манипула работает(но без пылесоса получается). В чем может быть причина, что при нажатие кнопки питания идет моментальное влечение мотора пылесоса? и самое главное на манипуле кнопка не нажата, которая включает и моторы манипулу и пылесоса. Пробывал вставлять шланг+мотор с другого аппарата, все равно.
Поставщик посоветовал проверить симистор... но сразу бы хотел спросить, в чем может быть еще причина? Бывало ли такое? Если коротко - то мотор при подачи питания будто просыпается своей жизнью. И все равно нажата кнопка включение на манипуле или нет..
...посмотри на якорь мотора пылесоса - если ламели щёточного узла черного\не медного цвета, то вполне возможно кз одной из обмоток якоря. Как следствие большая нагрузка на симистор - выход его из строя. Данные пылесосы расчитаны примерно на 1000часов при номинальной нагрузки. в этом узле все просто, не переживай...
Ламели коллектора по любому не будут "медного" цвета, а вот на больших оборотах длинный сильно гудящий искровой шлейф со щёток в щёточном узле данного пылесоса свидетельствует о КЗ в обмотке ... Для большей достоверности коллектор перед этим надо промыть 96% спиртом или бензин-калошей ... Последствия указаны в с.7 ...
Дата: Воскресенье, 20.Мар.2016, 23:13 | Сообщение # 9
Участник
У вас сообщений: 82
инженер косметологического оборудов
OFFлайн
Российская Федерация
Краснодар
В аппарате стоял симистор как в Даташит ниже.
Он рассчитан на 8 Ампер как Я понял. Ставил вместо него BT138 E600. Этот на 12 Ампер. Вначале все стало работать, но на максимальных оборотах микросхема это испортилась..И опять при включении питания запускается движок сам собой.
Очень бы хотелось узнать как правильно соотносить ТРИО мощность мотора-оптопара- симистор.
Могли бы посоветовать какой симистор будет подходить по параметрам как в Даташит, если оригинального нет в наличии..
Дата: Вторник, 22.Мар.2016, 18:14 | Сообщение # 10
Участник
У вас сообщений: 103
Лаборатория/функционалка
OFFлайн
Российская Федерация
Сибирь
...как правило, моторы пылесосов пед.ап-ов не раскручиваются на все 100%. .если мы устанавливаем мах мощность пылесоса на ап-те, то напряжение на моторе далеко не 220в. (т.к. 1. шумно; 2. дикая аспирация - может лопнуть мешок; 3.нагрев; 4.ресурс; 5.большая нагрузка,т.к. много узких мест- шланг, корпус ручки; 6.и др). Производители пед.ап-ов не изготавливают моторы пылесосов, а используют унифицированные, примерная мощность пылесоса 800вт. ....что с коллектором ротора???
Дата: Вторник, 22.Мар.2016, 18:34 | Сообщение # 11
Участник
У вас сообщений: 82
инженер косметологического оборудов
OFFлайн
Российская Федерация
Краснодар
Проблему решил. Вместо оригинального мотора, ставил моторы с обычного пылесоса. Обычно пусковой конденсатор стоял на плате, а в купленном пылесосе стоял на моторе кондер.
Я не учел, что кондер уже есть на плате педикюрного аппарата. А кондер с которым
В общем смысл состоял в замене симистора на плате. Так же причина может быть и в оптопаре. Но в моем случаи симистром дело обошлось. С коллектором все хорошо!
Дата: Вторник, 22.Мар.2016, 18:52 | Сообщение # 13
Участник
У вас сообщений: 82
инженер косметологического оборудов
OFFлайн
Российская Федерация
Краснодар
Это я к тому, что товарищ по опытнее как увидел кондер сразу его обрезал! И очень удивился, что мотор работал так 1.5 месяца, сказал что видимо очень хороший симистор стоял!
Дата: Вторник, 22.Мар.2016, 19:06 | Сообщение # 14
Участник
У вас сообщений: 82
инженер косметологического оборудов
OFFлайн
Российская Федерация
Краснодар
Как опытный мастер могли бы Вы подсказать по следующим вопросам: 1) Есть ли смысл искать моторы манипулы, которые стоят в немецких аппаратах с пылесосом? Реально найти аналог? 2) документацию инженерную возможно ли найти на просторах интернета?
По педикюрным аппаратам и их ремонту вообще мало информации..
Chups, в педикюрных аппаратах Podolog иногда "микромотор ручки" то стального то желтоватого цвета. Один из товарищей считает, что где то они нашли аналог. По документации думаю Вы правы, я их на иностранных форумах смотрел, но возможно не подходящие слова писал..
Мне известен аппарата ПК-2, производство Армавир. Так там инженеры придумали взять ручке(схожую со стронгом, и по верх нее прикрепляется трубка, к которой подключен шланг, идущий к пылесосу. Получается хорошо. Аппарат стоит весь 55000 примерно. А в подологах: манипула+шланг цена около 50000 сейчас. Ну это так к слову.
...я не беру на ремонт и не меняю микромоторы с электро-щеточным узлом, считаю детским садом ставить моторы от детских игрушек (как в некоторых бюджетных моделях Podolog). ...пед.ап-т должен иметь безколлекторный мотор ручки (мое личное мнение)
