Электрокардиограф ЭК3Т-12-01 "ГЕОЛИНК" (Электрокардиограф ЭК3Т-12-01 "ГЕОЛИНК" пишет сплошные линии)

Электрокардиограф ЭК3Т-12-01 "ГЕОЛИНК"

vlad1791

Дата: Пятница, 02.Дек.2016, 12:30 | Сообщение # 1

Участник

У вас сообщений: 55

Инженер по мед.обору

OFFлайн

Российская Федерация

Новосибирск

ЭЛЕКТРОКАРДИОГРАФ ЭК3Т-12-01 "ГЕОЛИНК" пишет прямые линии.Выносной блок с отведениями исправный,проверил на другом аппарате.На аппарате мигают светодиоды,что оборваны электроды.Разобрал аппарат,проверил входной трансформатор целый.Где копать не пойму.Может у кого есть схема?

енот

Дата: Суббота, 03.Дек.2016, 20:10 | Сообщение # 2

функциональная диагностика

OFFлайн

Российская Федерация

неисправен полевичок в корпусе sot-23, стоит где-то в районе pic контроллера

vlad1791

Дата: Вторник, 06.Дек.2016, 03:41 | Сообщение # 3

Участник

У вас сообщений: 55

Инженер по мед.обору

OFFлайн

Российская Федерация

Новосибирск

енот, я нашел рядом с pic контроллером полевик,но он в smd-220 корпусе, типа IRF9540S,есть еще один транзистор в sot-23 корпусе,BC807-40.но он не полевичок. А схемы у Вас случайно нет?

vlad1791

Дата: Понедельник, 12.Дек.2016, 07:32 | Сообщение # 4

Участник

У вас сообщений: 55

Инженер по мед.обору

OFFлайн

Российская Федерация

Новосибирск

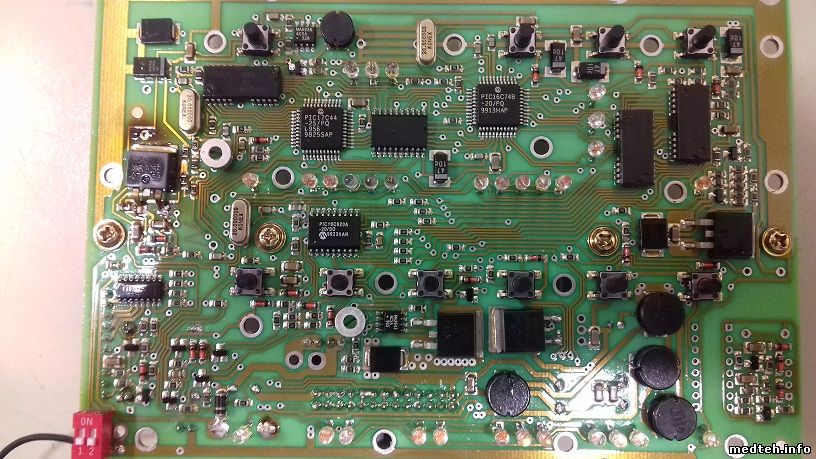

енот, Прикрепляю фото платы от кардиографа,Вы не могли бы точнее сорентировать на счет транзистора?


Сообщение отредактировал vlad1791 - Понедельник, 12.Дек.2016, 07:35
