Нужна схема питающего устройства LISTEM REX-525
ИванычДата: Суббота, 26.Мар.2011, 22:15 | Сообщение # 1
У вас сообщений: 216
рентгеновское оборудование
OFFлайн
Российская Федерация

Подмосковье
Если у кого-нибудь есть схема питающего устройства LISTEM REX-525 или ее часть, касающаяся цепи первичного пуска, главного контактора и заряда конденсаторов, поделитесь, пожалуйста!

LabДата: Вторник, 29.Мар.2011, 16:25 | Сообщение # 2
У вас сообщений: 148
инженер
OFFлайн
Российская Федерация

Владивосток
К сожалению общая схема на питающее только в печатном виде и очень плохого качества. могу пояснить на словах. Всё начинается с разёма ТВ1 -две фазы сравнительно тонкими проводами подаются на плату REX_Main Power Board разъём J3 при этом запитывается первичная обмотка силового трансформатора Т1 и соответственно появляются "дежурные напряжения" с указанной платы....
Из опыта очень часто возникают проблемы с разёмами на плате REX_Main Power Board - подгорают контакты. К сожалению я в командировке и отсканировать cхему цепи питания контакторов и силовые цепи смогу только в следующие выходные... удачи.

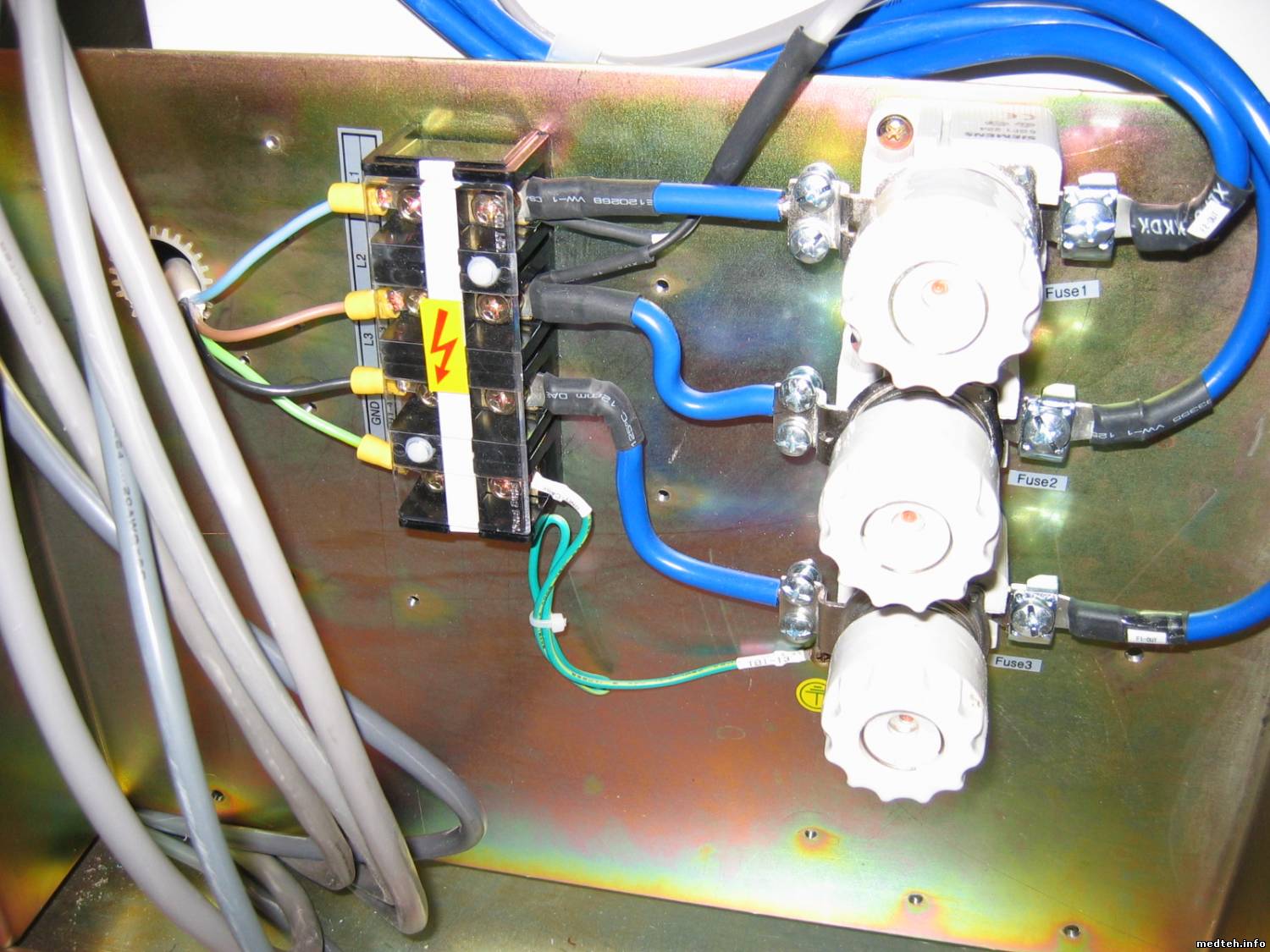

REX_Main_Power_.pdf (73.3 Kb) · 4604817.jpg (187.2 Kb)

LAB

LabДата: Суббота, 02.Апр.2011, 19:36 | Сообщение # 3
У вас сообщений: 148
инженер
OFFлайн
Российская Федерация

Владивосток

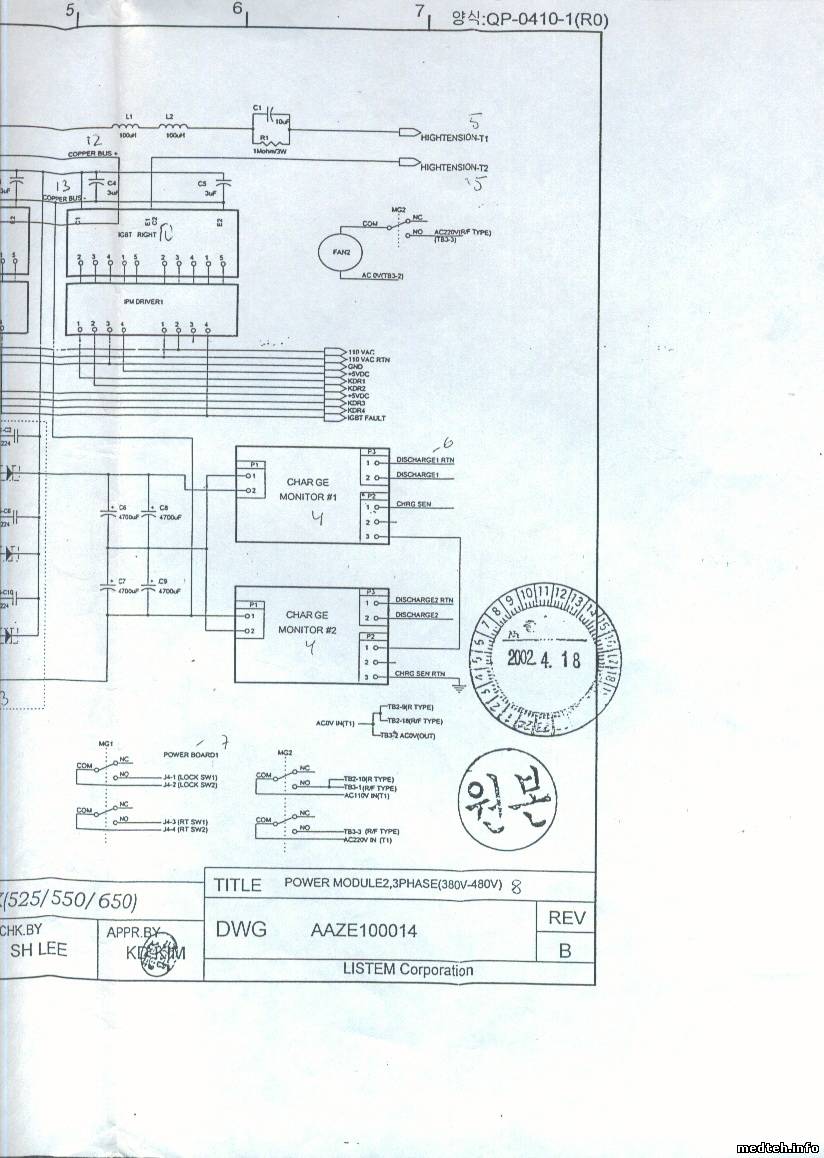

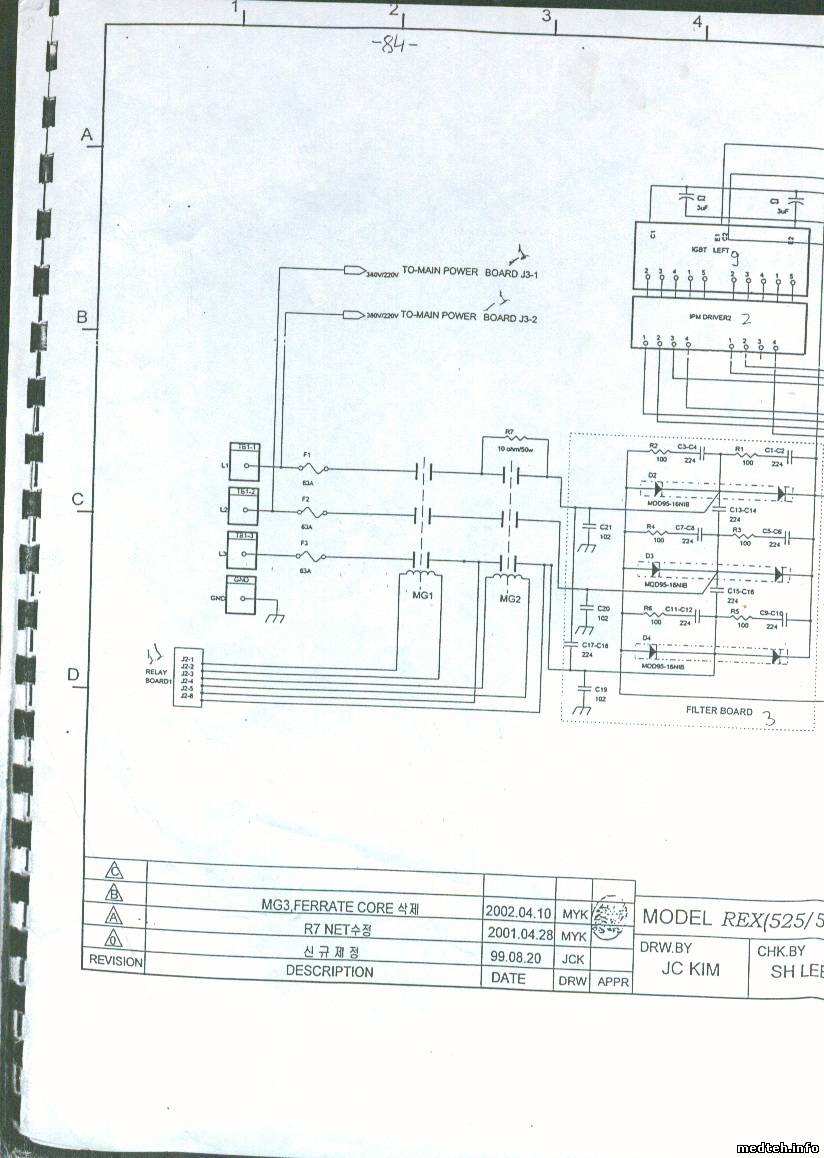

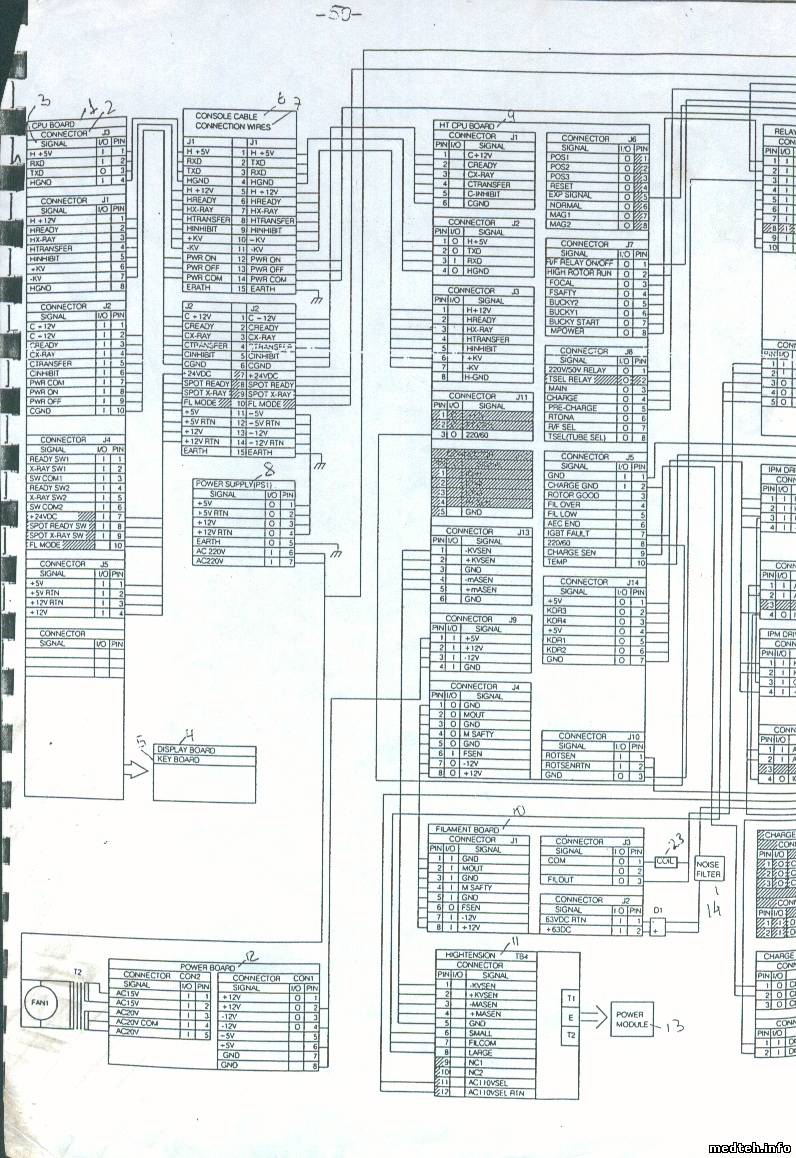

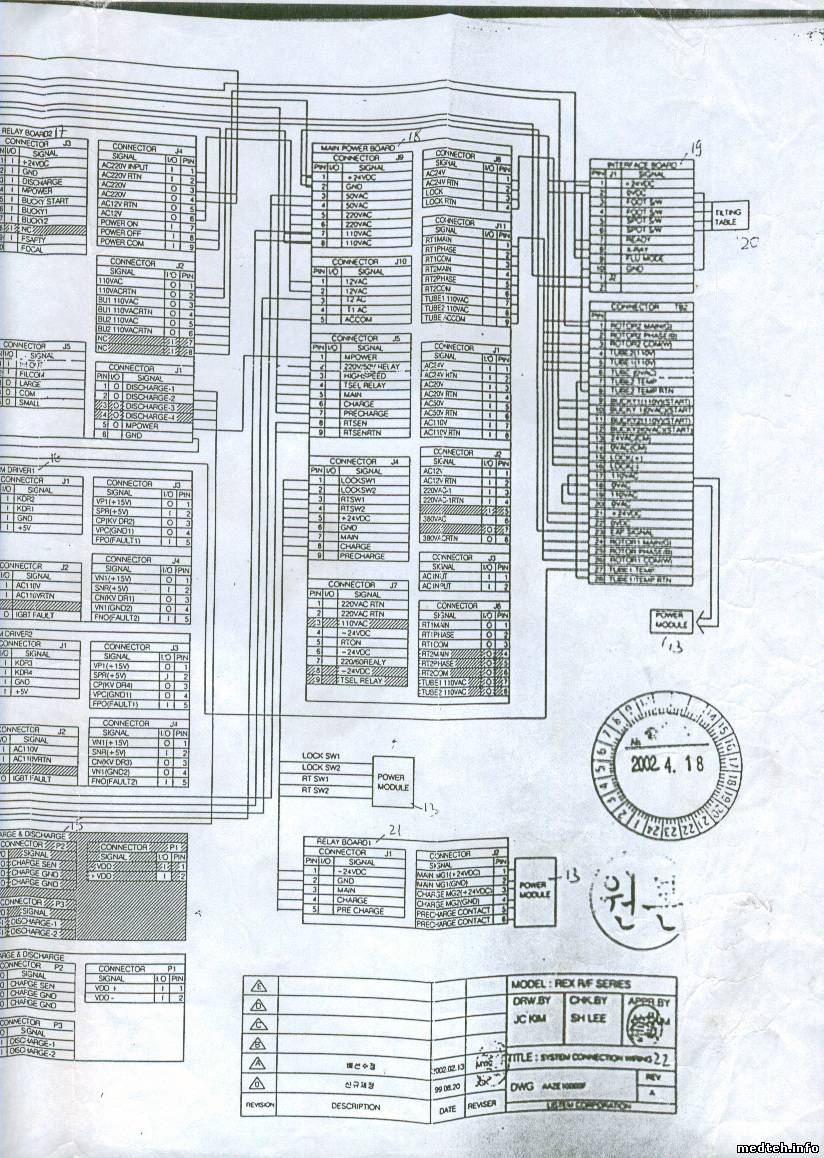

Надеюсь это то что было необходимо...

LAB

Сообщение отредактировал Lab - Суббота, 02.Апр.2011, 19:37

ИванычДата: Суббота, 02.Апр.2011, 22:39 | Сообщение # 4
У вас сообщений: 216
рентгеновское оборудование
OFFлайн
Российская Федерация

Подмосковье
Lab, огромное спасибо!!! А если бы еще выложил схемку на RELAY BOARD1, то я был бы полностью счастлив yes

LabДата: Воскресенье, 03.Апр.2011, 01:22 | Сообщение # 5
У вас сообщений: 148
инженер
OFFлайн
Российская Федерация

Владивосток
Quote (Иваныч)
огромное спасибо!!!
Да пожалуйста, пользуйтесь на здоровье...
Quote (Иваныч)
А если бы еще выложил схемку на RELAY BOARD1, то я был бы полностью счастлив

Как бывает мало нужно для счастья biggrin
Держи, на одного счастливого в России стало больше bye2
REX_Relay_Board.pdf (55.8 Kb)

LAB

Сообщение отредактировал Lab - Воскресенье, 03.Апр.2011, 01:23

TemsДата: Четверг, 21.Апр.2011, 07:49 | Сообщение # 6
Заглянувший
У вас сообщений: 1
Рентгенщик
OFFлайн
Казахстан

Талдыкорган
Доброго времени суток уваважаемые формучане! Такой вот вопрос есть ли у кого нибудь коды ошибок на все тот же rex 525r

Malvina111Дата: Четверг, 15.Дек.2011, 13:57 | Сообщение # 7
Стажер
У вас сообщений: 8
инженер
OFFлайн
Российская Федерация

Москва
Есть всё на эти аппараты ,моя почта myhouse1@rambler.ru кто вы и откуда?

georgiykazДата: Среда, 06.Янв.2016, 11:48 | Сообщение # 8
Участник
У вас сообщений: 209
Инженер ЭМА
OFFлайн
Казахстан

Алматы
Tems, Привет земляк, есть 3-х фазный высоковольтный генератор - новый в упаковке на Листем . если требуется могу уточнить модель.
