Нужен сервис мануал, или хотя бы совет. Неисправность: ошибка помпы. Нет даже инструкции по эксплуатации на русском языке. Можно ли как-то вхолостуюпроверить помпы? есть ли сервисный режим?
Дата: Суббота, 15.Дек.2012, 18:49 | Сообщение # 10
Участник
У вас сообщений: 186
инженер
OFFлайн
Казахстан
Петропавловск

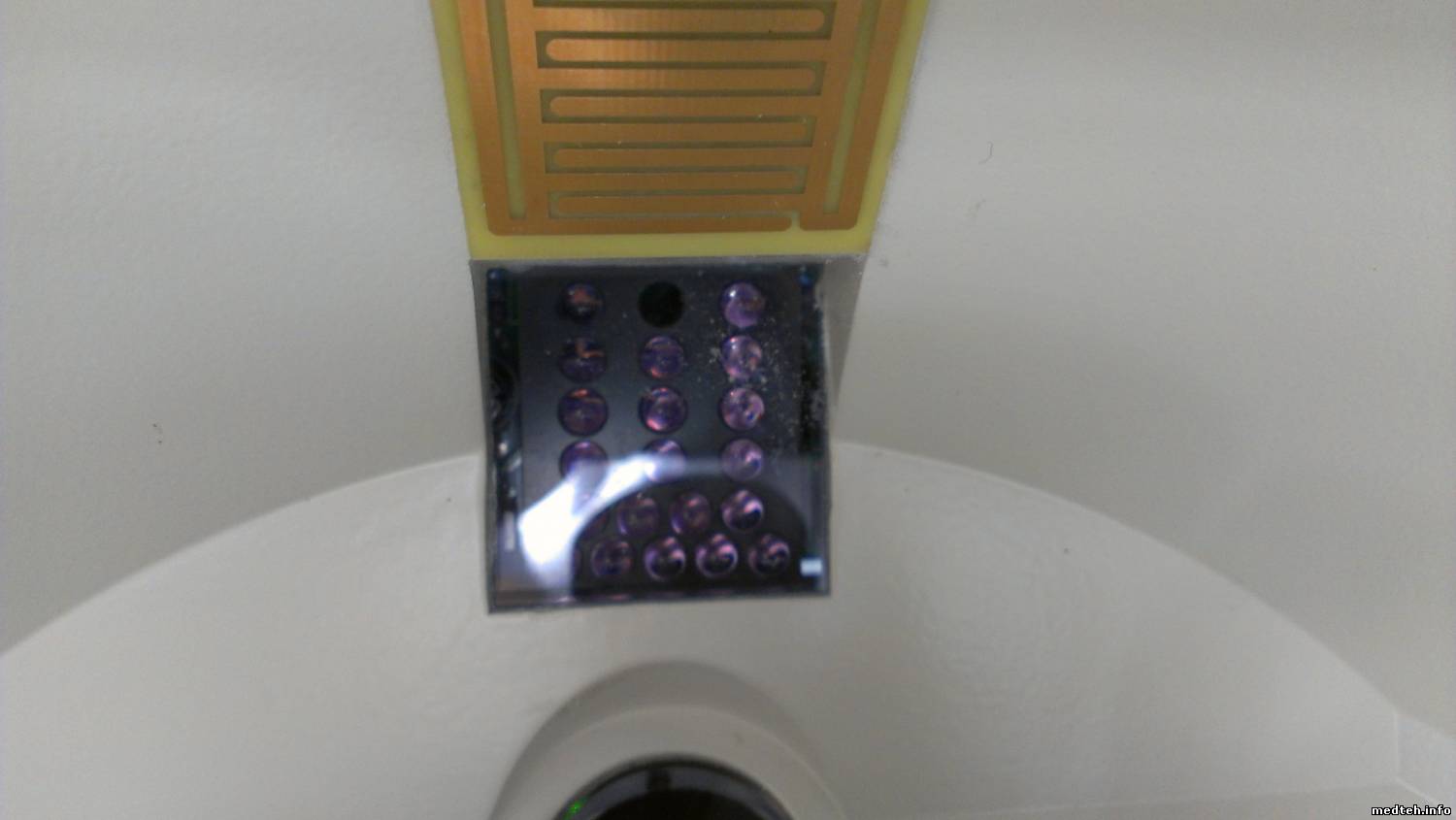

всем доброго дня! аппарат Fresenius C.A.T.S. plus проблема следующая - в фазе Priming (заливка), система выдает ошибку Failfure: PRC sensor симптомы: 1. трубки сепарационной камеры трутся о ее края, в процессе которого образуется стружка. Стружка попадает на нижний источник света и детектор эритроцитов; 2. на нижнем источнике света имеется заводской дефект (см. фото) - один из светодиодов залит эпоксидным клеем (четвертый слева верхний ряд), капнувшем, по видимости, во время сборки аппарата. Этим клеем приклеивается оргстекло к корпусу (плата со светодиодами конструктивно размешена под этим оргстеклом); 3. слышал, что причиной может быть нарушение некой радиальной симметрии (могу выразиться не корректно) системы ременной передачи (фланцы), ротора центрифуги и частоты импульса ИК-засветки верхнего источника света. Я так понимаю, что юстировка (калибровка, настройка) чем-то, по сути, напоминает выставление системы зажигания и системы ГРМ в двигателях внутреннего сгорания... Так же слышал, что нужны спец. приспособления (стробоскоп) вопрос - может кто-то сталкивался с подобной проблемой и смог решить вопрос по инженерному! т.е. своим талантом и смекалкой p.s. описанная проблема имеет место сразу на двух новых аппаратах 2012 года выпуска...
Дата: Понедельник, 17.Дек.2012, 10:19 | Сообщение # 11
Участник
У вас сообщений: 115
инженер по обслуживанию медтехники
OFFлайн
Российская Федерация
Хабаровск
на фото светодиоды обеспечивающие начальную установку камеры подсвет зеркала оно конструктивное на каждой кастрюле, видео камера находится рядом круглое окошко, убирать мусор от износа кастрюли и трубок обязательно, может работать на половине исправных светодиодов, проверь видеокамерой с телефона они ик, крепежку крышки выкрути и вставь на место и при открытой крышке смотри осторожно и удачи
Дата: Понедельник, 17.Дек.2012, 10:40 | Сообщение # 12
Участник
У вас сообщений: 115
инженер по обслуживанию медтехники
OFFлайн
Российская Федерация
Хабаровск
стружка в основном от износа самой кастрюли у докторов есть опер мануал на анг языке поставляется с аппаратом, стробоскоп в принципе можно обойти при помощи налобной лампы со стробоскопическим эффектом синхронизация не полная родная что и где можно настроить
Дата: Понедельник, 17.Дек.2012, 10:41 | Сообщение # 13
Участник
У вас сообщений: 186
инженер
OFFлайн
Казахстан
Петропавловск
Quote (alex219)
проверь видеокамерой с телефона они ик
не совсем понял, что проверить? если вы имеете ввиду источник ИК света и его приемник, то может лучше начать с простого - проверить напряжение на источнике и приемнике (до и после усилителя) Лучше бы вообще проверить всю карту напряжений (дело за малым - знать бы, где они контрольные точки и каковы их значения)
Дата: Понедельник, 17.Дек.2012, 10:49 | Сообщение # 14
Участник
У вас сообщений: 186
инженер
OFFлайн
Казахстан
Петропавловск
Quote (alex219)
стружка в основном от износа самой кастрюли

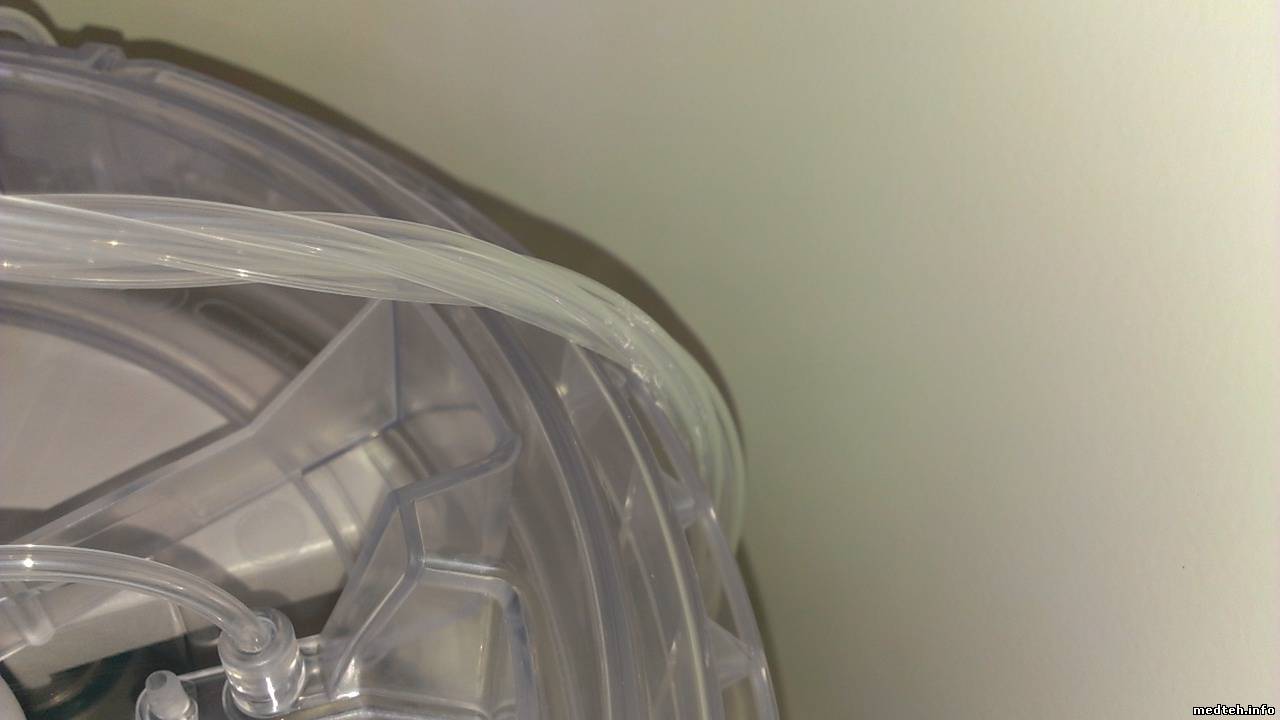

я думал что стружка от шестерни фракционного диска, который входит в зацепление с ведущей металлической шестерней, но на деле совсем иначе - это трубки трутся о край диска (ведать не правильная его установка) на фото это видно...
Дата: Понедельник, 17.Дек.2012, 12:22 | Сообщение # 16
Участник
У вас сообщений: 115
инженер по обслуживанию медтехники
OFFлайн
Российская Федерация
Хабаровск
на видео ошибка сенсора протечки находится выше твоих диодов пройти спиртом, ик излучение видно видеокамерой телефона должны поиграть пока ищут зеркало, правильность заправки проверь нажми вопрос там все показано, трубкипри работе перекидываются, важно они закручены на заводе, при установке не проворачивать
Дата: Понедельник, 17.Дек.2012, 13:27 | Сообщение # 19
Участник
У вас сообщений: 186
инженер
OFFлайн
Казахстан
Петропавловск

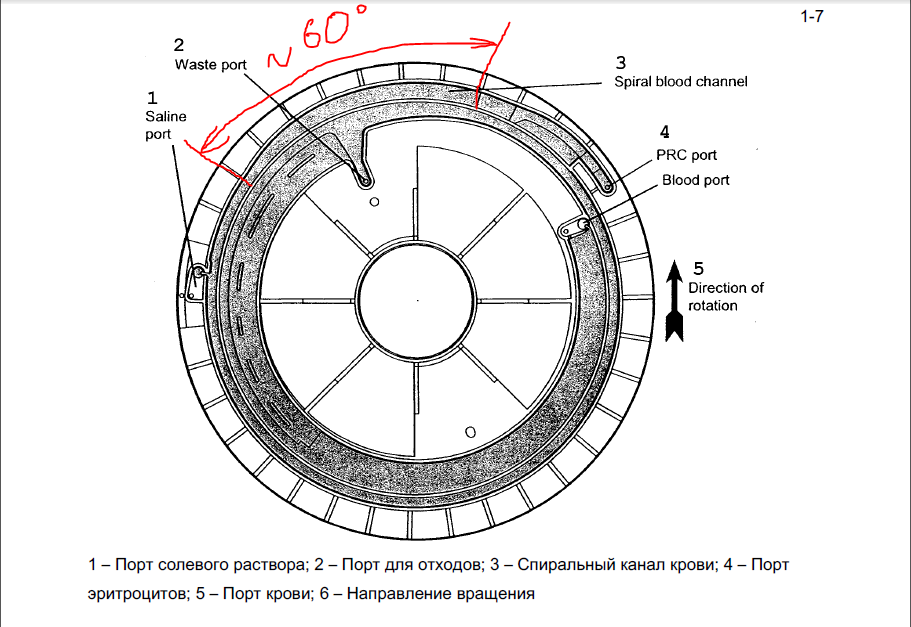

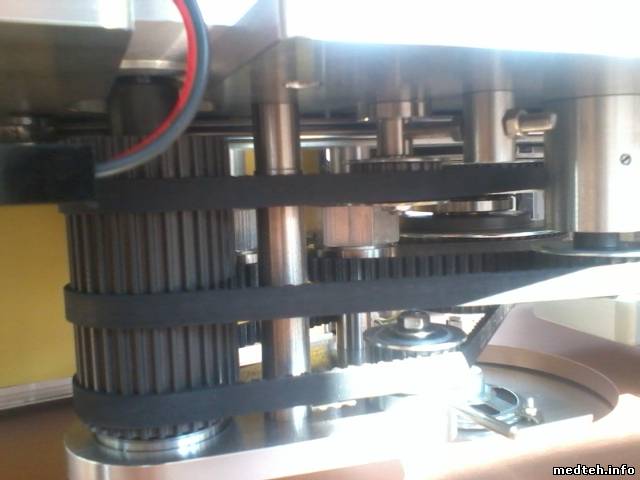

в настоящее время нахожусь не возле аппарата, поэтому не теряя время хочу понять характер неисправности (уж помогите пожалуйста) В инструкции пользователя написано, что верхний источник ИК света, производит один импульс за один оборот. Судя по конструкции фракционного диска (см. рис 1) импульс ИК света инициируется на утолщенном участке канала spiral blood chennal(на рис. 1 я его выделил красными краями - это примерно отрезок в 60°) На рис. 2 (фото сделано давно) видно, что верхний шкив электромотора имеет риски равные шагу зубьев ременной передачи - значить, как-то выставляется радиальная симметрия! Ко всему, в инструкции пользователя сказано, что при первичном определении зеркала фракционного диска система запоминает его положение и синхронизирует момент импульса ИК с угловым положением того самого участка канала spiral blood chennal. Могу конечно ошибаться - сервис инструкции ив глаза не видел Если все так и есть, как я себе на фантазировал, то очевидны две причины: 1. определение положения зеркала ошибочно (по причине источника света или его приемника, а может быть и триггера); 2. реально нарушена симметрия системы ременной передачи и генерации импульса ИК. p.s. очевидно, что зеркало на диске каким-то образом симметрично с участком канала spiral blood chennal в котором оптика видит PRC...
Дата: Понедельник, 17.Дек.2012, 14:20 | Сообщение # 20
Участник
У вас сообщений: 115
инженер по обслуживанию медтехники
OFFлайн
Российская Федерация
Хабаровск
зеркало находится напротив порта для доходов с противоположной стороны отлив 45 градусов,а порт по которому считывается кровь для настройки участок грань от точки в ,красный сектор ,виден при нормальной настройке светодиоды верхней подсветки находятся напротив тех что снимали проверить зеркалом и видеокамерой
Дата: Понедельник, 17.Дек.2012, 14:35 | Сообщение # 23
Участник
У вас сообщений: 115
инженер по обслуживанию медтехники
OFFлайн
Российская Федерация
Хабаровск
сервисная прога на спец флешка обошлась в 50тыс поэтому предсказывают простые методы, по сервису все проще, но железо меняется узлами, проверьте не залита ли сама видеокамера съема крови на вашем фото окошко ниже диодов, либо камеру сбили , настройка по осцилографу, лучше с сервисной прогой, могу сбросить в личку сервис мануал, искал сам на просторах инета
Дата: Понедельник, 17.Дек.2012, 15:04 | Сообщение # 25
Участник
У вас сообщений: 186
инженер
OFFлайн
Казахстан
Петропавловск
Quote (alex219)
инженеры фрезы при монтаже ставят риски на всех ремнях обычно по три лево центр и право

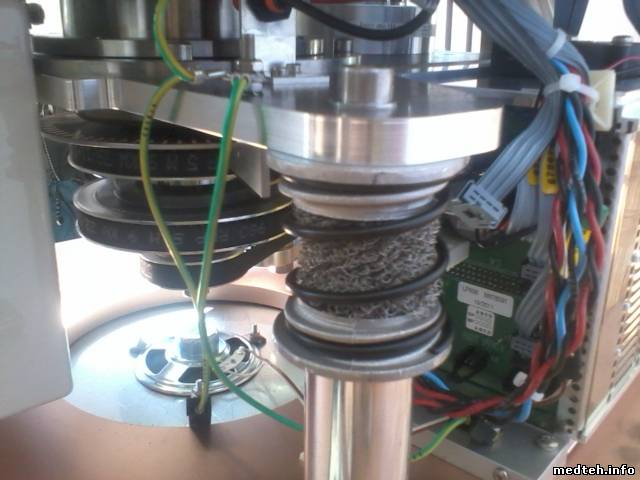

а что, бывает ремень соскальзывает или перепрыгивает на несколько зубьев? Вот у меня еще одно фото интересное (см. рис) длинная цилиндрическая, скорее всего ведомая, шестерня. Обычно чтобы ремень не соскальзывал, и не проскакивал, его надо постоянно контролировать на предмет натяжения, ну хотя бы пальцем продавливать ))) наверняка и сам ремень ссыхается со временем, но в моем случае рано ему еще - 2012 год выпуска, как ни как... В любом случае - если вращение передается через ременную передачу, лучше вовремя проверить натяжение ремня, чем потом мыкаться с настройкой с помощью спец. приборов и программы...
Дата: Понедельник, 17.Дек.2012, 15:14 | Сообщение # 26
Участник
У вас сообщений: 115
инженер по обслуживанию медтехники
OFFлайн
Российская Федерация
Хабаровск
время жизни комплекта кастрюля и шланги ограничено. но когда его крутят долго кастрюля рассыпается все красиво заливая и соответсвенно проворачивается механика если аппара 2012 должна быть гарантия
Дата: Понедельник, 17.Дек.2012, 18:56 | Сообщение # 27
Участник
У вас сообщений: 186
инженер
OFFлайн
Казахстан
Петропавловск
интересно, а стробоскоп подключается к аппарату (иными словами C.A.T.S модулирует частоту его работы) или его надо самому настраивать? так к примеру получается, что каждые 100 об/мин ротора должны быть равны 1,667 Гц частоты вспышек стробоскопа
мысли в слух... осмотрев конструкцию и принцип работы ременной передачи, включая механизм фиксации фракционного диска роликовыми упорами, характерно, что линейный привод механизма фиксации, протягивая ремень, проворачивает всю роликовую систему передач. Интересно, как при этом сохраняются угловые соотношения ведущего, ведомого и натяжных роликов, а т.ж. роликов линейного привода Мда..а..а, хорошо, что есть навыки регулировки системы зажигания и зазоров клапанов в ДВЗ! без этого было бы сложнее...
Quote (alex219)
инженеры фрезы при монтаже ставят риски на всех ремнях обычно по три лево центр и право
- это точно, без этого потом будет крайне трудоемко.
Дата: Воскресенье, 23.Дек.2012, 19:52 | Сообщение # 30
Участник
У вас сообщений: 186
инженер
OFFлайн
Казахстан
Петропавловск
что-то целую неделю нет доступа к сайту (в Казахстане) касательно первого C.A.T.S. причина была вот в чем - (http://rusfolder.com/34250044 ссылка на фаилобменик, пароль - qwerty) было бы полезно подложить гроверные шайбы под винты... Вторым аппартом займусь завтра.
Дата: Понедельник, 24.Дек.2012, 14:52 | Сообщение # 32
Участник
У вас сообщений: 186
инженер
OFFлайн
Казахстан
Петропавловск
касательно второго аппарата: прожал клеммы Х6 и Х7, проверил напряжение на соответствующих контактах; напряжение на контактах клеммы Х6 (1, 3) - 24В; (2,3) – 9 В на контактах клеммы Х7 (2,3) – нуль вольт. Судя по схеме управления триггер 74HC14 один на оба канала Х6 и Х7, микроконтроллер 87C592 также рабочий… Остается два варианта: Первое – надо настраивать систему ременной передачи; Второе - светодиодная матрица вышла из строя (вероятнее всего биполярник BC546B)
Дата: Понедельник, 24.Дек.2012, 20:02 | Сообщение # 34
Участник
У вас сообщений: 186
инженер
OFFлайн
Казахстан
Петропавловск
мысли вслух - "заинтересовал меня вот какой факт: Перфорированный диск, предназначен для измерения скорости центрифуги с помощью оптического датчика X400. Сигнал с датчика подается в RISC микроконтроллер PIC16C56 (IC 400), который вычисляет положение слепого промежутка, основанного на отсутствие отверстий в соответствующей зоне перфорированной диска, далее сигнал передает на микроконтроллер 87C592 или P83C592FFA. RISC-микроконтроллер подает импульс в стробоскоп, через интерфейс управления (X300.7 и X300.9) с помощью IC 508. Кроме того, IC 400 генерирует сигнал для включения ИК-подсветка камеры CCD. выходит, что по слепой зоне на перфорированном диске RISC контроллер и посылает сигнал на ИК камеру в блок ССD? поскольку ранее, благодаря alex219 разобрались, что на фракционном диске ИК засветка производится в определенной части его окружности, то учитывая единственно правильно положение фракционного диска в роторе есть однозначная соостность слепой зоны перфорированного диска и, скажем, прорези на роторе. Ах жалко сразу не посмотрел этот конструктивный нюанс..."
Дата: Воскресенье, 30.Дек.2012, 09:25 | Сообщение # 36
Участник
У вас сообщений: 186
инженер
OFFлайн
Казахстан
Петропавловск
касательно второго аппарата: прожал все контакты, что только есть... установил новый SET, запустил (заполнил антикоагулянтом) - все заработало! До конца так и не понял что собственно с ним было но судя по тому, что прожимал, возможно был плохой контакт от оптопары на перфорированном диске, разъем от верхнего источника ИК света и видеокамерой, пара еще каких-то разъемов на плате что выдергиваться на полозьях. Но врачи потребовали, чтобы я дежурил первые три операции в больнице - на всякий случай...

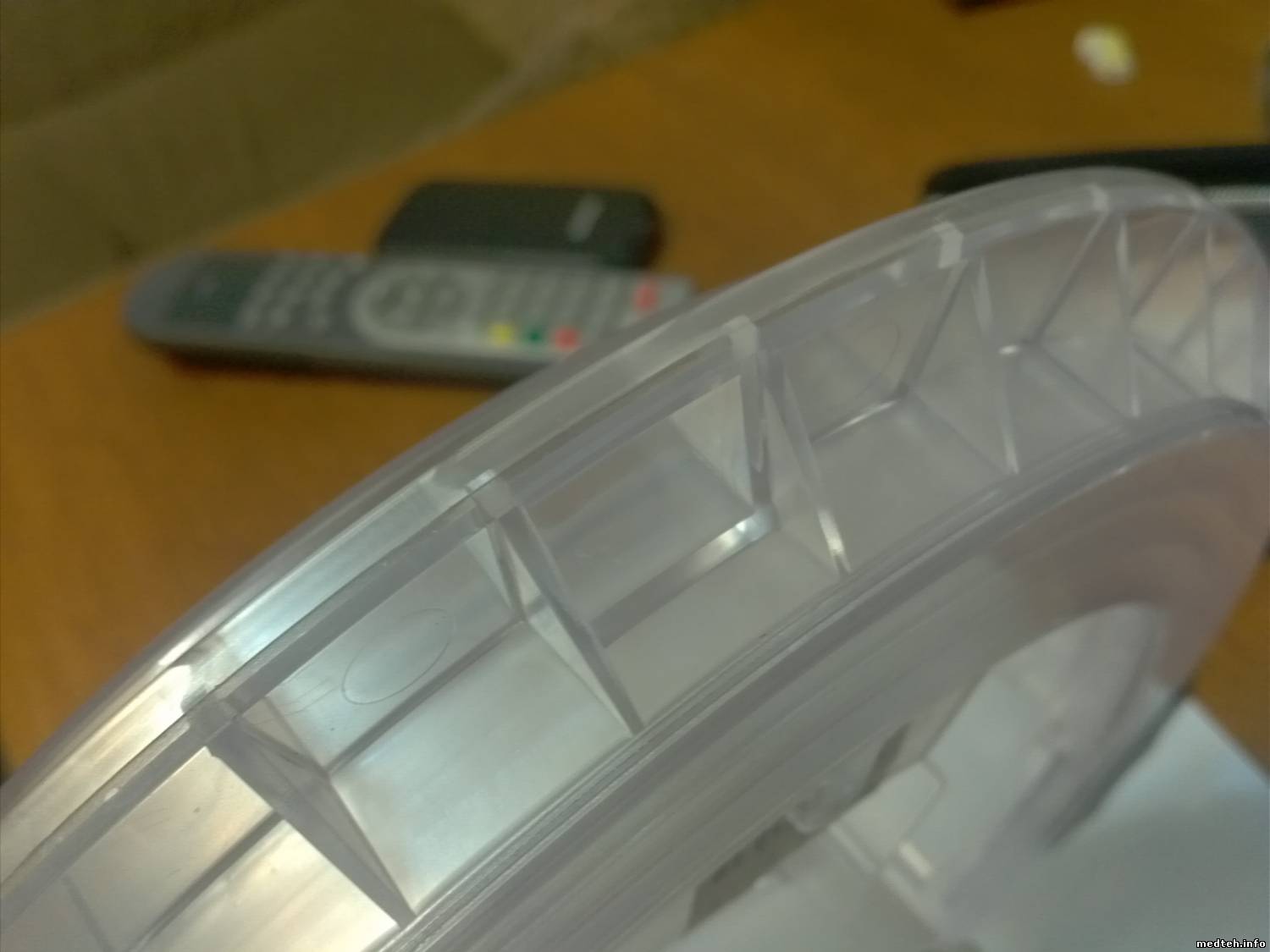

Очевидно следующее - даже если оптика в норме, система может выдавать ошибку PRC sensor если фракционный диск заляпан руками, или на нем есть другие дефекты. В общем жду ремкомплект (обещали поставить) надо будет обязательно провести проверку пикселей и всего прочего на всем что ремонтировал...
Дата: Вторник, 12.Мар.2013, 12:15 | Сообщение # 37
Участник
У вас сообщений: 186
инженер
OFFлайн
Казахстан
Петропавловск
наконец таки дождался ремкомплекта, зеркало было сбито. Настроил, проверил... Все вроде нормально, теперь что покажет аппарат в работе во время операции.
Дата: Четверг, 21.Ноя.2013, 17:14 | Сообщение # 38
Участник
У вас сообщений: 186
инженер
OFFлайн
Казахстан
Петропавловск
Всем привет, стоит на ремонте C.A.T.S. с разъемом под сервисную карту типа PCMCIA (т.е. не для USB как на новый версиях) версия ПО 2.06 К какой плате подключен сервисный разъем под USB и можно ли путем замены с нового аппарата данной платы провести сервис аппарат старой версии с USB сервис-картой?
Дата: Пятница, 11.Апр.2014, 15:49 | Сообщение # 40
Участник
У вас сообщений: 186
инженер
OFFлайн
Казахстан
Петропавловск
не могу зайти в сервисное меню с USB Service Mo.U.S.E версия ПО 3.06, хотя в документах указана версия 3.05. Плата PC E-44 K4/ в мануале под эту версию ПО сказано, что доступ к сервисному меню загружается с USB Service Mo.U.S.E автоматически без активации, как на версиях ниже 3-й. На USB Service Mo.U.S.E индикатор горит!
пробовал загрузиться через BIOS, по крайней мере, настройки те же, что и в инструкции (см. фото) Что думаю делать: 1. попробовать снять с другого аппарат плату PC E-44, где USB видеться, заменить "жесткий", провести сервис и поставить обратно (если получиться конечно...); 2. заказать новую плату PC, или попробовать "покрутить" имеющуюся (времени жалко мало, и бюджет ограниченный) 3. подскажите, кто чем может...
