Сразу оговорюсь, к медицине имею отношение только как пациент (хирургии и неврологии), а с электроникой и контроллерами имею дело, т.к. работаю в АСУТП(разработчик\программист технологического "железа"), и ко мне друзья медики обратились за помощью с ремонтом Коагулятора, который по их словам вышел из строя после падения. До меня коагулятор отдавался на ремонт молодому электронщику(не знаю его опытность), который уверил в целостности ключей "на прозвонку". Коагулятор достался без какой-либо документации и схем. Щупы-щипцы(не знаю как правильно называются насадки для коагуляции) остались в отделении, работаю с щупами от тестера.
Из Симптомов: -Аппарат включается, инициализируется, переключает режимы, выставляет токи(или это напряжение) кнопками "+,-", реагирует на педаль зажигая синий диодик и издавая звук стрекотания, но по выходам ноль. Промерял напряжение на выходном трансе(первичка\вторичка) по нулям.
В некоторых режимах аппарат выдает ,судя по всему, ошибку "Е2" и "Е6" и перестает реагировать на любые действия до полного отключения.
Подскажите пожалуйста, в какую сторону копать в диагностике? Может у кого есть документация\схемы на эту модель, или рядом стоящие модели этой фирмы?(платы судя по всему модульные и могут встречаться на других моделях) Для диагностики есть пару осцилов(1МГц и 100МГЦ), но не знаю какие частоты и напряжения используются для коагуляции. Понимаю что можно тестировать выход на нагрузку в 700-1000 Ом!?
Кое-что можете взять из РЭ. [url=https://www.aesculapusa.com/assets/base/doc/instructions/aic/surgical/Bipolar%20Coagulator%20GN060%20SOP-AIC-5000240%20(419-03).pdf]Ссылка[/url]. Ваши ошибки там есть, нагрузочные характеристики тоже. Можно нагрузить на лампу накаливания (для большей наглядности). Судя по ошибкам - копать в сторону источника мощности. П.С. Ссылка по-нормальному чего-то не вставляется, но работает.
Сообщение отредактировал aromas - Четверг, 23.Июн.2016, 11:49
Иногда удается, но чаще нет. П.С. Практически любой ЭХВЧ состоит из: 1) вспомогательного источника питания, 2) контроллера, 3) силового источника питания, 4) генератора ВЧ, + в некоторых спрей генератора, 5) модуля коммутации, 6) узла датчиков НЭ, утечки и пр.
Сообщение отредактировал aromas - Пятница, 24.Июн.2016, 11:09
Разобрал коагулятор, прошелся от выходного разъема, до силовых ключиков, ключи рабочие и импульсы на открытие во время нажатия "педали" на них приходят, а вот на сами ключи никакое напряжение, никакой формы не приходит... Перед ключами(перед коллекторами ключей) стоит какой-то большой дросселек-трансформатор с плоскими катушками и ферритовым колечком, на котором судя по всему 2мя небольшими ключами должен формироваться высокочастотный сигнал, который уже поступает на 2 этих силовых ключика, которые открываются па выход... так-вот на входе этого трансформаторчика ничего не происходит. Перед транформатором кучка микросхем-логики, по которой я пока не проходился, но на "базы" этих небольших ключиков, сигналы не приходят... Буду разворачивать эту логику, и смотреть на каком этапе теряются сигналы, и вообще приходят ли они с основного контроллера, или с генераторов...
Подскажите пожалуйста, я в правильном направлении мыслю?
так вот импульсов то и нет, и на стоках по нулям, никакого напряжения... разбираюсь со схемой генерации сигналов, которая построена на триггерах, регистрах и генераторах, а после этого всего на ключи и через тот самый дросселек на затворы ключей...
плохо без схем =((( монтаж и разводка платы не читаема, т.к. много переходов и дорожек под деталюхами =((( из процессорной платы нашел осцилом выходят всего 2 сигнала, которые меняются при нажатии "педали", один - просто меняет состояние 0\1 а второй выдает импульс длительнотью в 50-100мкС с частотой 1 кГц... Дальше по ходу сигнала стоят буффера, одновибраторы, НАНДы и т.д. короче куча логики, которая как я понимаю и формирует сигнал на малые ключи перед сигнальным дросселем...
Не совсем понимаю, относительно какой "земли" смотреть напряжение на стоках силовых выходных транзисторов???
Дата: Вторник, 26.Июл.2016, 09:19 | Сообщение # 10
Стажер
У вас сообщений: 14
не мед, Пром.автоматизация, АСУТП
OFFлайн
Украина
Николаев

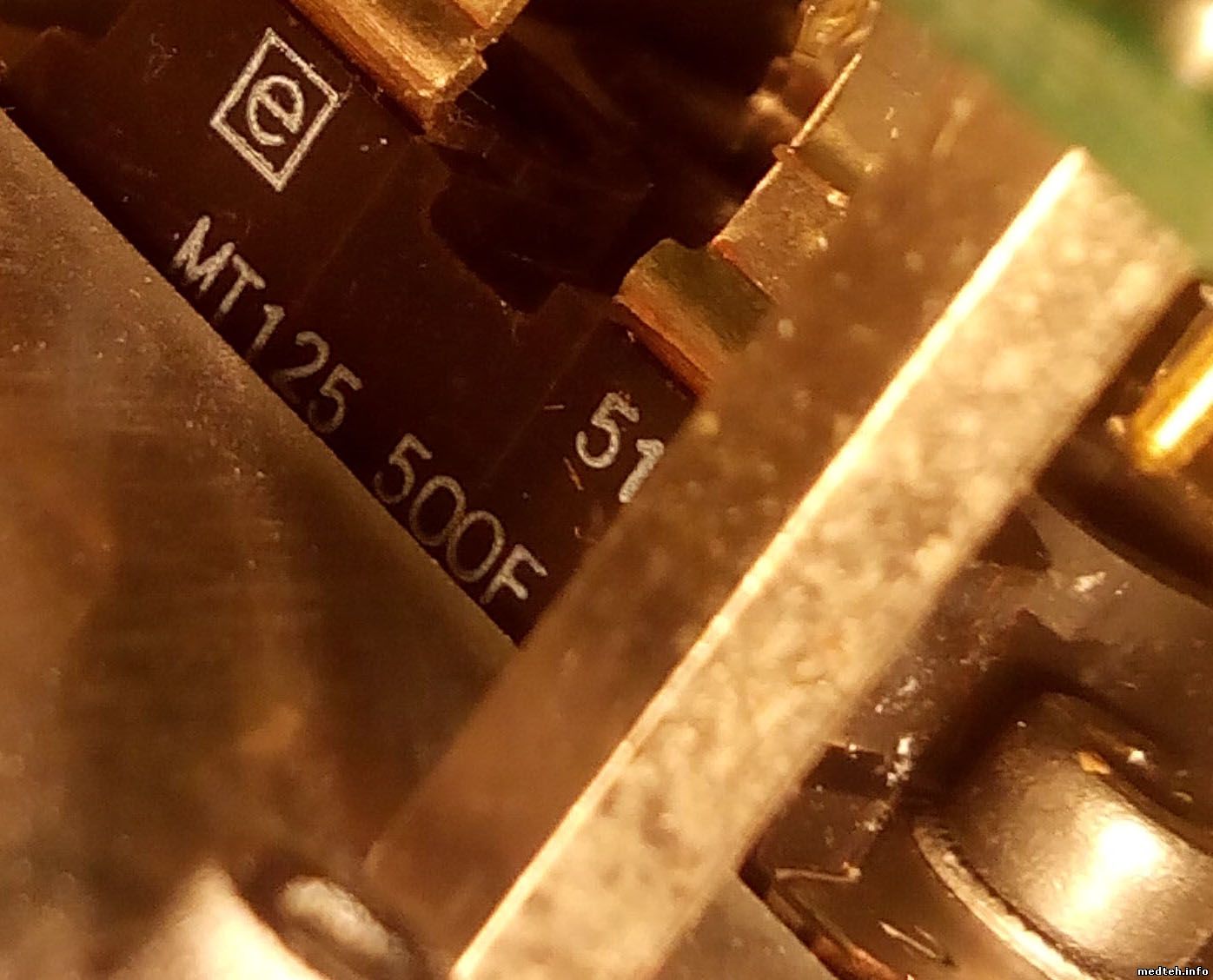

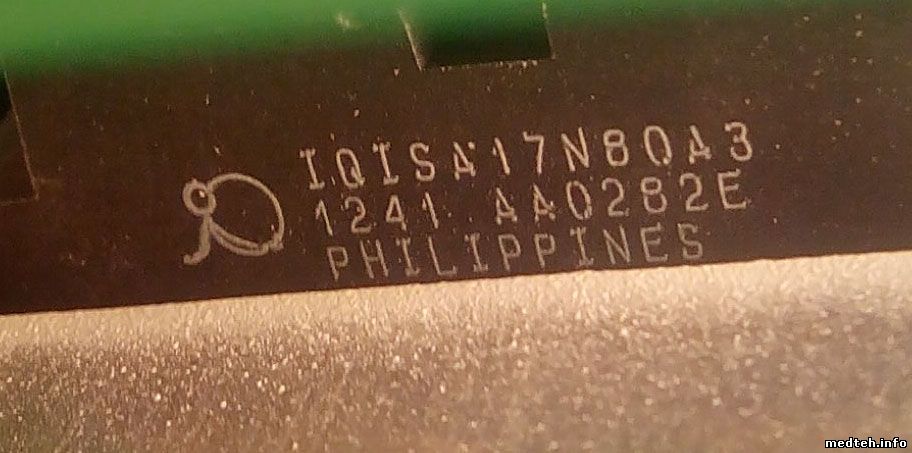

На очень короткое время был получен рабочий экземпляр такого-же коагулятора... :bye2: Методом замещения плат с дохлого-на-живой был найдена не рабочая "Ключевая плата", ну и из-за отличия 1-й из плат(наверное плата "обратной связи" по выходу ), после ее замены не поднимался режим "Микро", хотя "Макро" работал отлично... Жаль, времени было мало и не успел найти отличия в "Материнских платах", чтоб попробовать перенести рабочую "материнскую плату" в старый корпус, чтоб "отбросить" возможную неработоспособность платы "Управления прибором" и силовых блоков которые закреплены на радиаторах, природа которых мне не известна, надеюсь на вашу помощь в опознании... фото маркировки прилагаются Первая картинка - "силовой блок" на поломанном коагуляторе, Вторая картинка - та-же деталь но уже на втором коагуляторе... Деталька имеет 4 ноги, сидит на мощном радиаторе, в каждом коагуляторе их 2 штуки... Думал это диодные мостики, но "звонятся" они странно, 1 нога просто "в воздухе"...(правда прозванивал их я только на сдохшем экземпляре) Не смотрел их по схеме включения, но похоже это какой-то симистор ... На них приходит напряжение сразу после сетевого выпрямителя(мостик+электролит), через керамический ограничитель тока...
Кто-нибудь может подсказать что за деталюшка? Гугл молчит в тряпочку=(((
Прощупыванием осцилом выяснилось отсутствия CLOCK в схеме, который должен генерить 7555 таймерок... Пока точно еще не прощупывал почему не работает но скорее всего сдох сам таймер, обвязка врядли при делах...
Дата: Суббота, 20.Авг.2016, 09:08 | Сообщение # 16
Стажер
У вас сообщений: 14
не мед, Пром.автоматизация, АСУТП
OFFлайн
Украина
Николаев
заменил таймерок, пошла генерация Клока и каогуляция запустилась =)))...но... Запускается только в режиме "micro" по всему диапазону токов\напряжений этого режима(0.1-9.9), а вот в режиме "macro" на любых установленных значениях запускается на доли секунды и вылетает в ошибку "Е2" Думаю где искать дальше...
Дата: Воскресенье, 21.Авг.2016, 14:30 | Сообщение # 17
Участник
У вас сообщений: 148
Электронщик-программист
OFFлайн
Российская Федерация
Иваново
Без схемы сказать точно не могу. Обратите внимание на схему контроля искры (если она, конечно есть в аппарате) SPARK CONTROL SENSOR Там обычно пол витка на феррите и операционники. Типа такого http://www.chipdip.ru/product/csla1cf/
Дата: Суббота, 27.Авг.2016, 21:58 | Сообщение # 19
Стажер
У вас сообщений: 14
не мед, Пром.автоматизация, АСУТП
OFFлайн
Украина
Николаев
пока не разобрался окончательно, но в режиме МАКРО коагуляция запускается на короткое время, лампа по выходу загорается (ярко, как на больших токах) но через мгновение вылетает ошибка Е2... Видимо нарушена обратная связь контроля выходной цепи(если конечно такая имеется ), и таймер процессора вылетает по таймауту...
Эх, знать бы по какому входу процессора должен приходить сигнал контроля выхода...
Дата: Понедельник, 12.Сен.2016, 16:25 | Сообщение # 21
Стажер
У вас сообщений: 14
не мед, Пром.автоматизация, АСУТП
OFFлайн
Украина
Николаев
не совсем понял кто такой Denchik5514... Коагулятор отдан на тестирование в БСМП... ответов пока нет, молчат медики, странные они! Жду вердикта, и возможности получения копии аппарата, для дальнейшей замены платы и выяснения причин отключения режима МАКРО...
