Дата: Воскресенье, 05.Апр.2009, 15:05 | Сообщение # 1
Участник
У вас сообщений: 60
инженер
OFFлайн
Узбекистан
Ташкент

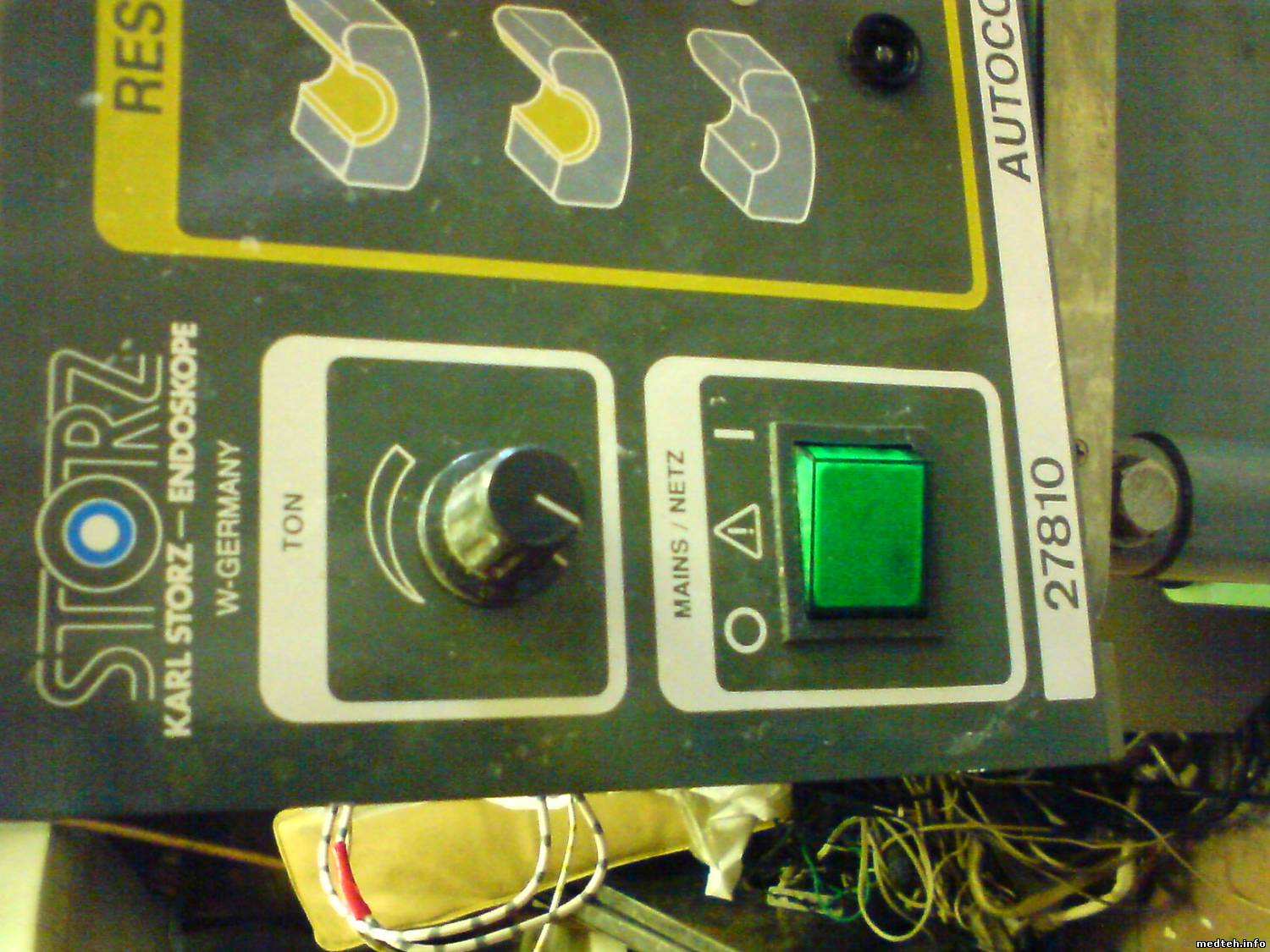

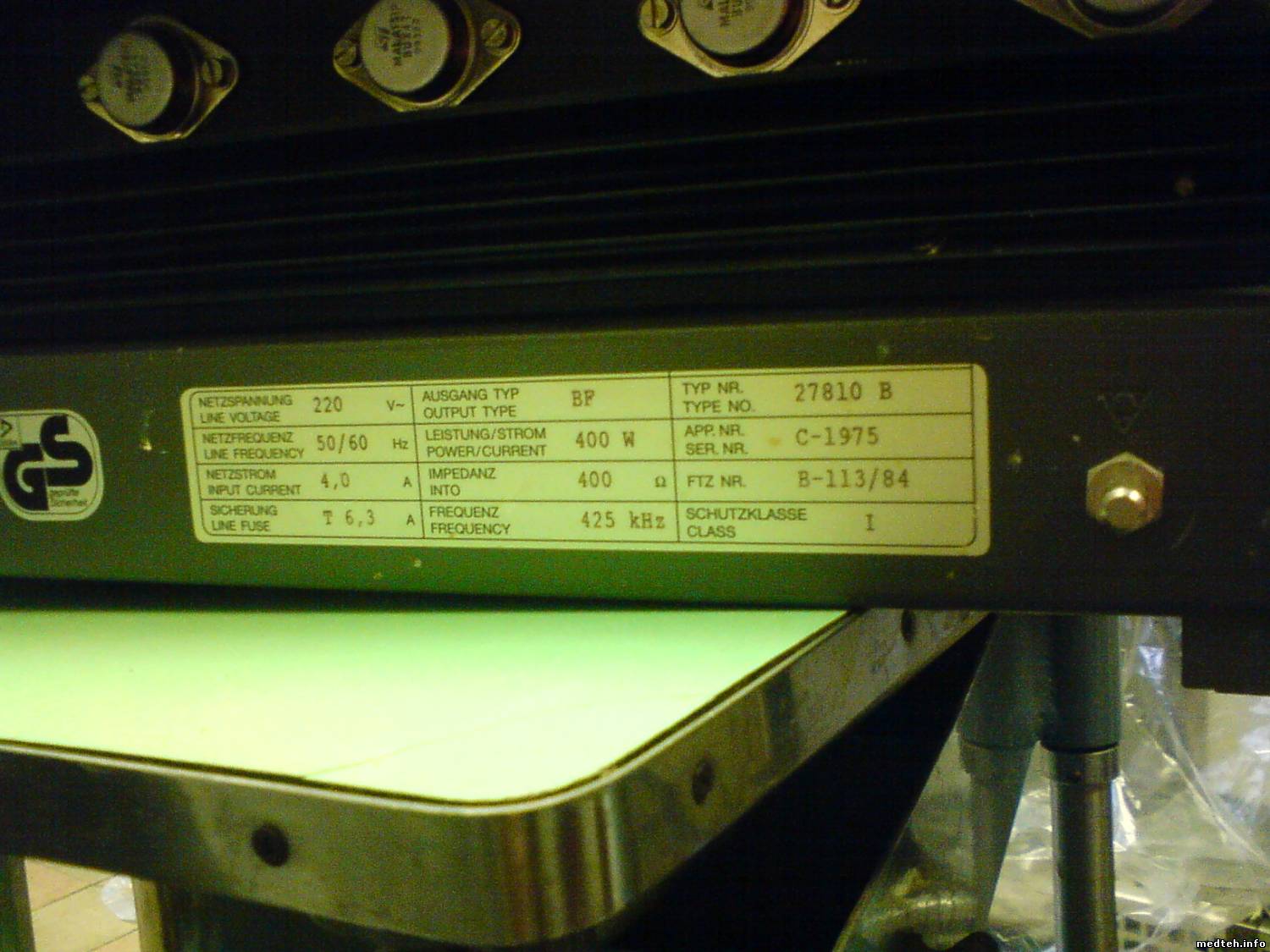

Наименование - "AUTOCON 27810". Проблема в отсутствии регулировки выходной мощи, т.е. шурует по максимуму. Сигнал управления на базе не меняется. Просьба прислать хотя бы блок-схему.
Дата: Воскресенье, 05.Апр.2009, 21:41 | Сообщение # 2
OFFлайн
Украина
Житомир
IgorA, Расскажи подробней. На чем собрано управление, генератор, источник питания? Где база на которой не меняется сигнал? Может он там и не должен меняться, а мощность регулируется с помощью источника питания.
Управление мощностью изменением частоты импульсов.Для коагуляции,изменяется R в цепи мультика (HD4098).Заменил, пошло.А в режиме резки,не могу разобраться,что то связано с LM339.Вот и нужна схема.
Скажите каким образом удалось восстановить регулирование мощности резания ? У меня такой же аппарат и те же проблемы Регуляцию мощности коагуляции я сделал ,настроив атозапуск генератора на микросхемах LM339 LM319 и CD4098 . Нашел только схемы на силовые платы (производитель ERBE). На платы управления рисую сам .Мощность резания регулируется сложно ,немного по амплитуде ,а больше по частоте - идёт 100% модуляция на частотах от десятков герц до десятков килогерц в зависимости от переключаемой кнопки мощности. Частота несущей не меняется Так и должно быть ,как обьяснил мне инженер из представительства. В схеме используется несколько обратных связей от силовой цепи обратно в цепь управления . У меня эта частота модуляции постоянно пляшет в любом режиме резания ,то есть регулировки нет . Даже если удастся это восстановить ,то нет уверенности что после ремонта выставятся правильные режимы ,например неизвестно какая должна быть минимальная мощность резания . Стоит ли тогда далее ремонтировать ?

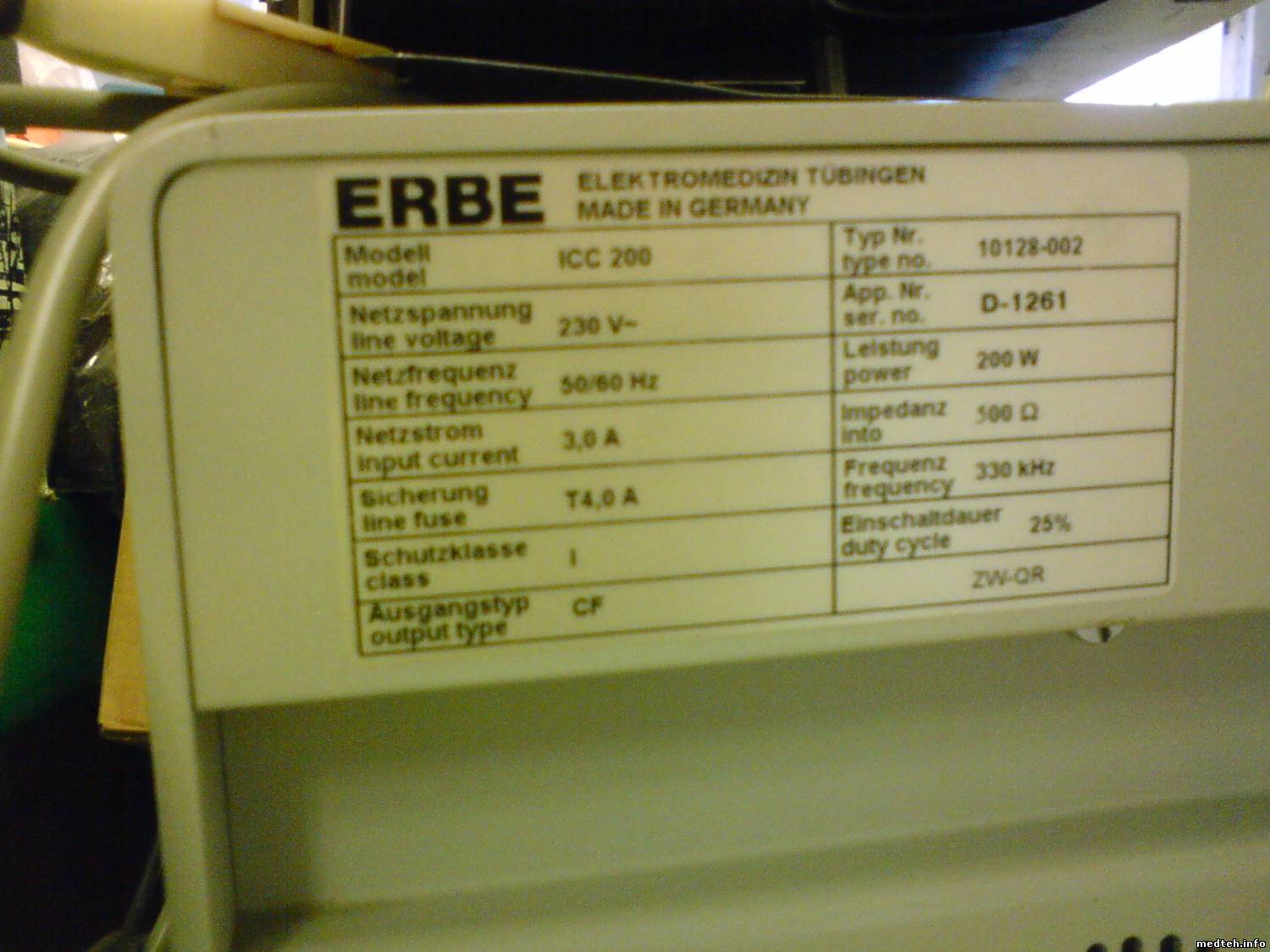

Извините, встряну, igora описывает STOSZ 27810, как я понял, а Александр интересуется ICC 200 (300) компании ERBE. Да оба германца, но заводы разные и схематика разная. Имею проблему и с первым-нет мощи вообще, и со вторым мощность мала на рез и на коаг порядка 70вт .несущая 330кгц. как добавить?
Дата: Воскресенье, 12.Дек.2010, 02:54 | Сообщение # 7
Стажер
У вас сообщений: 23
сервисный инженер
OFFлайн
Украина
Киев
я когда-то ремонтировал точно такой (мне даже немцы кусочек схемы с него прислали (как своему сервисному инженеру), кусочек, т.к. аппарат действительно древний). У меня был обратный деффект, не было на выходе вообще ничего. я сильно схему не копал, просто удачно ткнул "пальцем в небо" (попал в десятку), так вот, мощность там ограничивалась шунтированием мощными транзисторами на выходе (в моём случае один из них был пробит и шунтировал всё на себя). "кусочек" схемы прикладываю. если поможет, буду рад
Уважаемые участники форума! Время конечно прошло много,но хотелось бы узнать чем закончился ремонт коагулятора Storz 27810. Столкнулся с такой же проблемой. После ремонта платы блока питания не регулируется выходная мощность ни на резании ни на коагуляции. В чем может быть причина?
Дата: Вторник, 27.Янв.2015, 10:47 | Сообщение # 10
Участник
У вас сообщений: 114
медтехник
OFFлайн
Российская Федерация
Калинино
С вывода 13 микросхемы IC6 при нажатии педали идут прямоугольные импульсы без всякой модуляции одинаково в режиме коагуляции и резания. При переключении кнопок ничего не меняется.
Дата: Пятница, 06.Ноя.2015, 10:19 | Сообщение # 11
Стажер
У вас сообщений: 24
Инженер по медтехнике обл. Больница
OFFлайн
Российская Федерация
Брянск

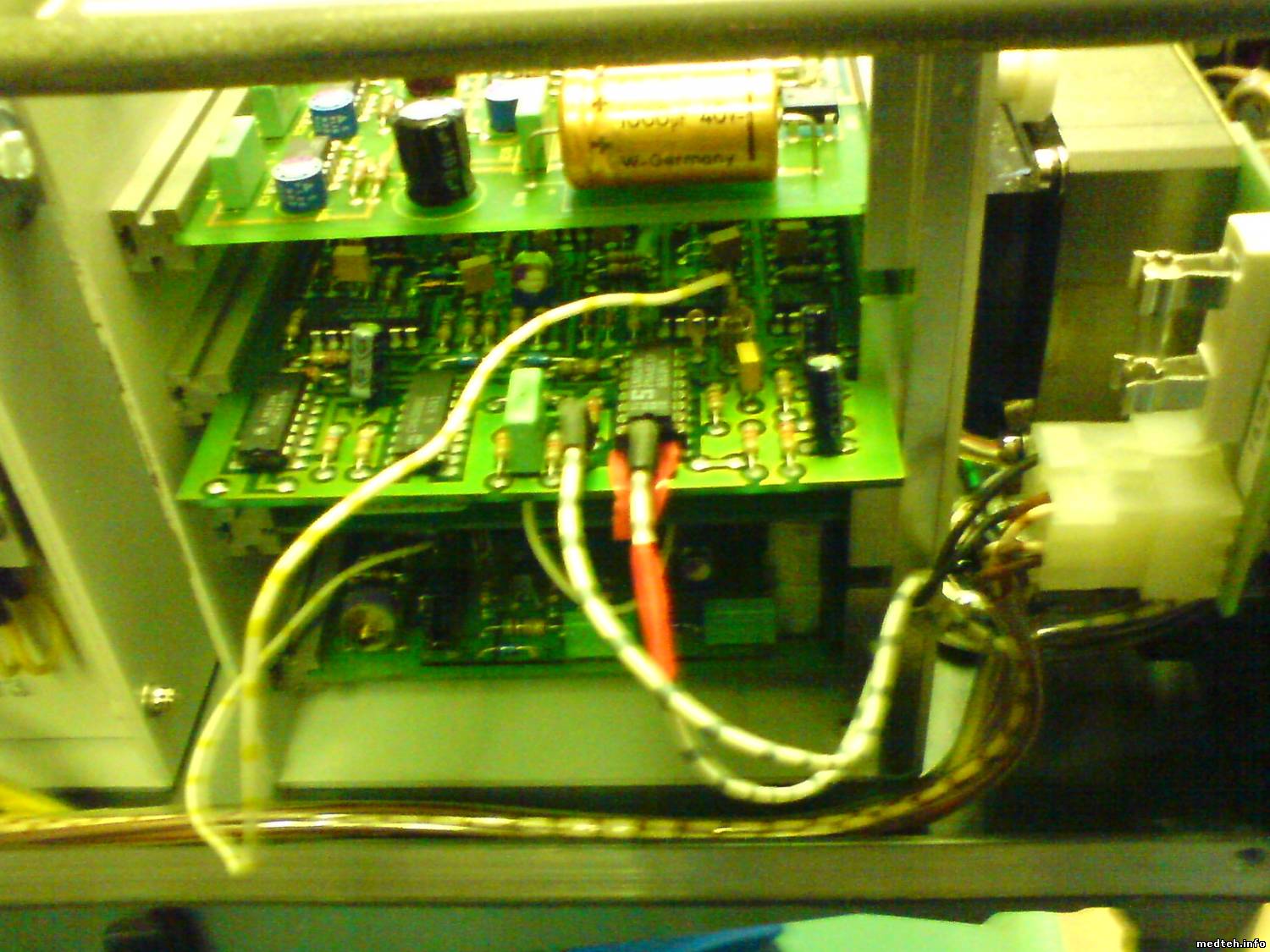

Всем добрый день. Продолжу тему ремонта данного коагулятора. В моем случае горит транзистор Т2 в правой плате (если смотреть спереди) проверил контакты, напряжения все вроде нормально. Меняю транзистор проверяю у себя (10-20 раз пробую) все нормально. Отдаю в работу 1 операция и транзистор сгорел. YriyS.Simutin
Дата: Воскресенье, 12.Май.2019, 22:06 | Сообщение # 13
Заглянувший
У вас сообщений: 1
инженер
OFFлайн
Российская Федерация
Мурманская область
Тоже принесли в ремонт прибор 27810. При попытке нажатия педалей прибор отключался, через 5сек появлялась исходная индикация. Разбор полетов выявил перегоревший термопредохранитель в одной из полуобмоток тороидального трансформатора питания. Далее подключил лампу 220v 75Вт в качестве нагрузки и при нажатии на педаль она перегорела. Пришлось включить две лампы последовательно, т. к. на выходе присутствует около 600V если нагрузка относительно высокоомная. Это крайне нежелательно! Включать только кратковременно для проверки высоковольтной части. Итак, кнопками на передней панели мощность не регулируется при подключении ламп! Изучив схему, видим, что так и должно быть. При нажатии на педаль прибор развивает максимальную мощность на выходе, чтобы обеспечить возникновение электрической дуги. Как только она появляется, спектр сигнала обратной связи становится насыщенным высокочастотными компонентами, что и приводит к запускам одновибратора на IC11 (плата 060). Частота его импульсов и следовательно мощность вых сигнала ВО ВРЕМЯ коагуляции или резания определяется кнопками от 1 до 5 на передней панели прибора. Поэтому нам можно проверить регулировку мощности только качественно (визуально) и то при условии, что мы подберем нагрузку, характеристики которой максимально приближены к реальной. И что же использовать в качестве правильной нагрузки? Кусок мыла смоченный водой в принципе подходит, но может кто-нибудь предложит что-то другое?
Сообщение отредактировал vladi552 - Воскресенье, 12.Май.2019, 22:12
Узбекистан
Украина
Российская Федерация
- сервис мануал в хранилище -
