Дата: Понедельник, 21.Фев.2011, 15:42 | Сообщение # 2
Участник
У вас сообщений: 198
литотриптор Dornier
OFFлайн
Украина
Одесса
Добрый день, Славик, если увас есть паспорт на этот прибор то я могу дать номер человека который их ремонтирует и ему необходим паспорт и документация какая есть. Человек живет в Одессе.
Слишком мало конкретики чтобы можно было давать точный ответ. Слабая выходная мощность - чем и как измерялась? Еле жжот - на чем проверялось и какие параметры устанавливались? Проверку начать с элементарного: контакты в разьемах, подключение инструмента, второй электрод, соединительные провода.
Спасибо, что откликнулся! Эта зараза (ЭХВЧ) мне все мозги проела. По существу, в основном проверяю так: на пассивный электрод ложу влажную салфетку и активным прижигаю.
Во время проверки ставлю коаг или резание где-то 60-80. Дуга, примерно, 2-3мм. Сейчас на любых заданных параметрах искры нет-просто парит как утюжком. Схемы нет-в инете нашел зарисовку одного умельца- от нее толкаюсь. Самое интересное-ее периодически пробивает на нормальную работу. Сегодня вот раз переклинило-мин 5 нормально работала.
За феррит - мысль интересная - спасибо!
По поводу контактов - все в норме: как навесное, так и внутри. Сегодня ещё и рэлюхи менял - эффект нулевой. А телефончик(если не трудно) напишите, может с таким сталкивался. Я их уже штук 20 ремонтировал, но с таким ещё не сталкивался.

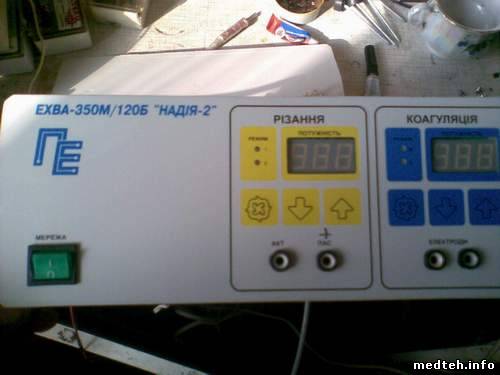

Аппарат ЭХВА - 350М/120Б "Надия-2". На ХХ какое-то стрекотание.При включении в рабочий режим на выходной каскад подается от основного БП 30вольт (кажется мне, что это мало по сравнению с подобными аппратами-250в) есть зарисовки схемы в ручную, но по ним судить о напряжениях не могу. Может у кого-то есть схема или хотя бы скажите какое напряжение (постоянное)должно быть на выходном каскаде в режиме коаг. и резания?
При включении в рабочий режим на выходной каскад подается от основного БП 30вольт
- это там электролиты 470х100 В и 2200х100 В - самая последняя схемка на третьем листе зарисовок? Если электролиты на 100 В то подача 30 В - вполне реально. Чти вело свое – ибо не ты на нём едешь, но оно везёт тебя
Дата: Вторник, 24.Сен.2013, 19:36 | Сообщение # 11
Участник
У вас сообщений: 53
Инжерен по темонту
OFFлайн
Украина
Луганск
Проблема такая. Бывает что после коагуляции,на режиме резка нет ничего на выходе на некоторых режимах например на 2м с мощностью 60-80. Если прибор выключен,то при включении будет работать резка,но как только поработаешь на коагуляции начинаются проблема( Может проблема встречалась у кого? Опыта мало с такими аппаратами
Дата: Вторник, 24.Сен.2013, 21:17 | Сообщение # 12
У вас сообщений: 410
инженер
OFFлайн
Украина
Украина
Для начала проверьте реле(белые такие) и управляющие ими транзисторы(смд- с обратной стороны платы от реле). У меня когда то дурачилось реле на коагуляцию, симптомы подобные.
Дата: Вторник, 01.Окт.2013, 20:49 | Сообщение # 17
Участник
У вас сообщений: 53
Инжерен по темонту
OFFлайн
Украина
Луганск
хорошо
Короче вышеуказаная проблема была когда его принесли после дней 2х резка совсем не работала,поменял диод и транзюк в цепи управления реле и резка снова заработала, однако проблема осталась! Я осциллографом смотрел чего на катушках реле приходит,-когда педаль не нажатая то нормальное постоянное напряжения на них 19в (прямая), как только нажимаешь педаль на них твориться чёрчи че-такое ощущение что транзисторы постоянно открываются и закрываются, те- пульсации бешеные. Я ж так понимаю этого не должно быть, наверно поэтому реле и выделывается. Опять же просьба не поливать грязью за догадки я только учусь.
Дата: Четверг, 03.Окт.2013, 20:55 | Сообщение # 18
У вас сообщений: 410
инженер
OFFлайн
Украина
Украина

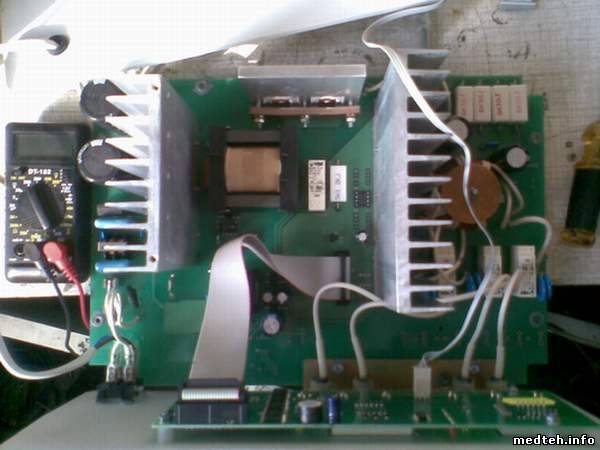

В общем посмотрел записи, когда смотришь на плату со стороны монтажа, плата управления вверху, получается 3 реле в ряд, при резке(режим2) работает 1-е реле, при коагуляции(БИ) работает 2-е и 3-е реле, На реле должно быть +11.5-15В(меряется мультиметром). Относительно осциллографа там высоки и низкий уровень соответственно 12(15)В и 0 В. Никакого такого
Цитата (Djheawymetal)
чёрчи че-такое ощущение что транзисторы постоянно открываются и закрываются, те- пульсации бешеные
не должно быть. В свою очередь дежурный БП построен на TOP202YI(TOP256G), схема питания +5В однополупериодный выпрямитель, схема питания +15 и -15В , двухполупериодная со средней точкой. В свою очередь проверьте питание логики +5 В и питание +15В (на шлейфе если смотреть ос стороны пайки, плата управления вверху 1ряд +5В, второй ряд общий). Дальше нужно смотреть выходит ли сигнал высокого уровня с платы управления(+5В при нажатии педали) на транзисторные ключи(также проверьте обвязку этих ключей). В соответствии сигналы должны выходить с микросхемы(плата управления) которая сразу под шлейфом - 74АС14(триггеры шмитта). Как это всё проверите и измерите - отпишитесь.
Дата: Четверг, 17.Окт.2013, 20:41 | Сообщение # 19
Участник
У вас сообщений: 53
Инжерен по темонту
OFFлайн
Украина
Луганск
ТЬфу тьфу вроде заработало! Схема у меня немного не такая как вы говорили Димитрус) в итоге как оказалось диод ,стоящий возле стабилизатора КРЕНКИ давал ток утечки, заменой все вылечилось,хотя мультиком нормально звонился
Есть ли у кого возможность контроллер считать? Или выйти как то на инженера,а то позвонили - хотели плату купить, а там только-присылайте, мы сами. Ох и поддержка. -1 в пользу этого института -производителя
