Дата: Понедельник, 18.Июл.2011, 18:05 | Сообщение # 1
начальник участка
OFFлайн
Российская Федерация
Самара

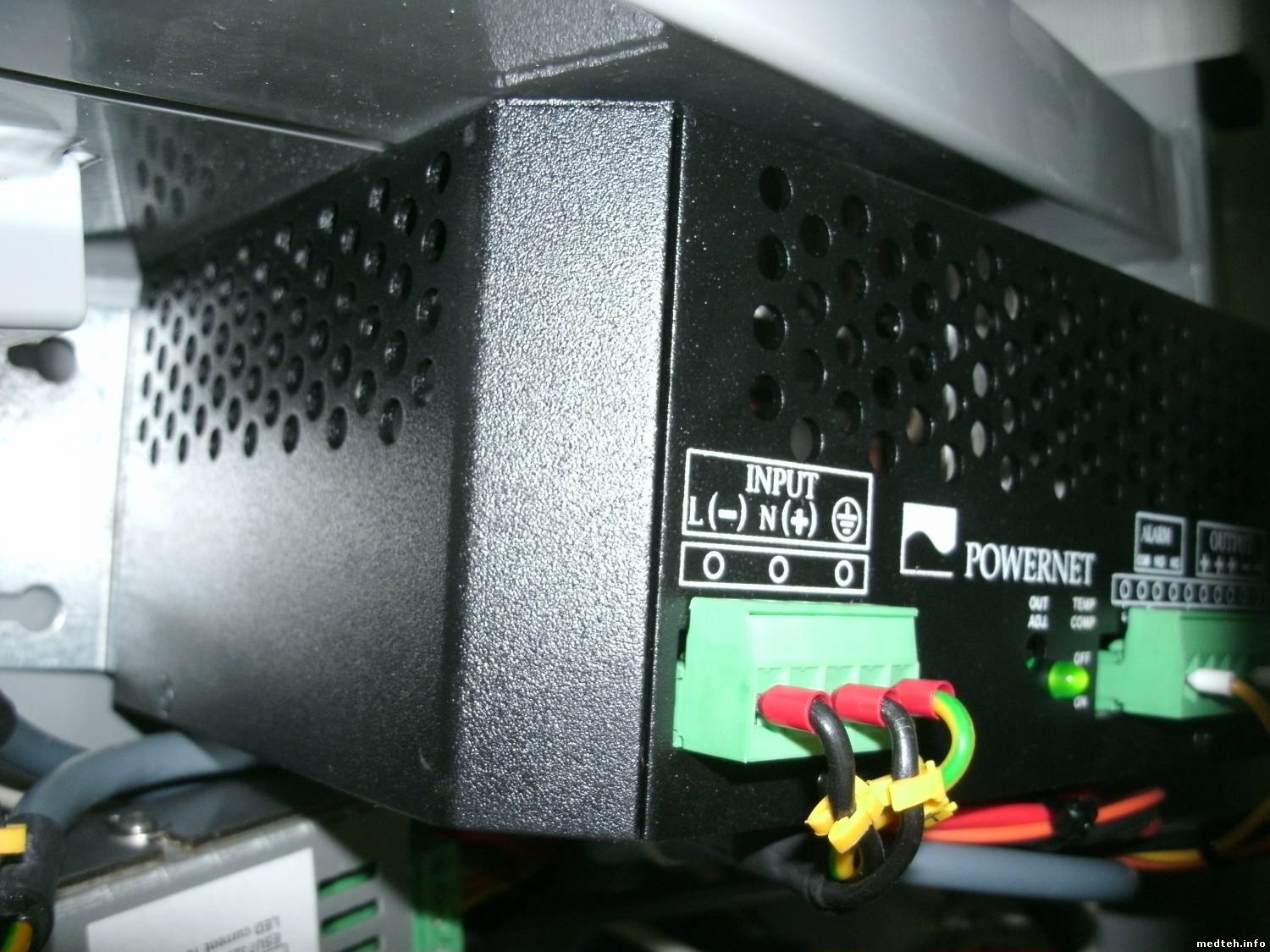

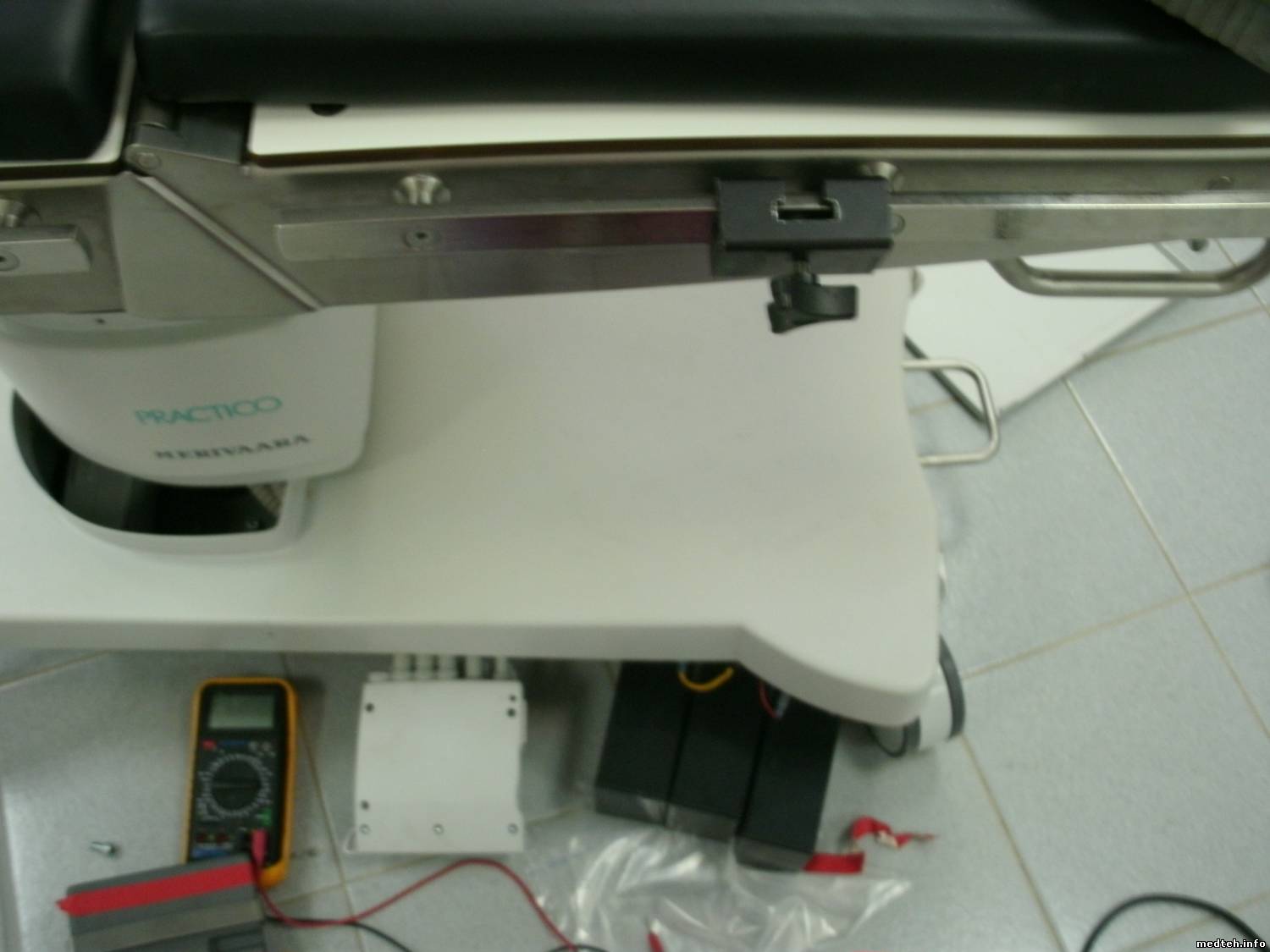

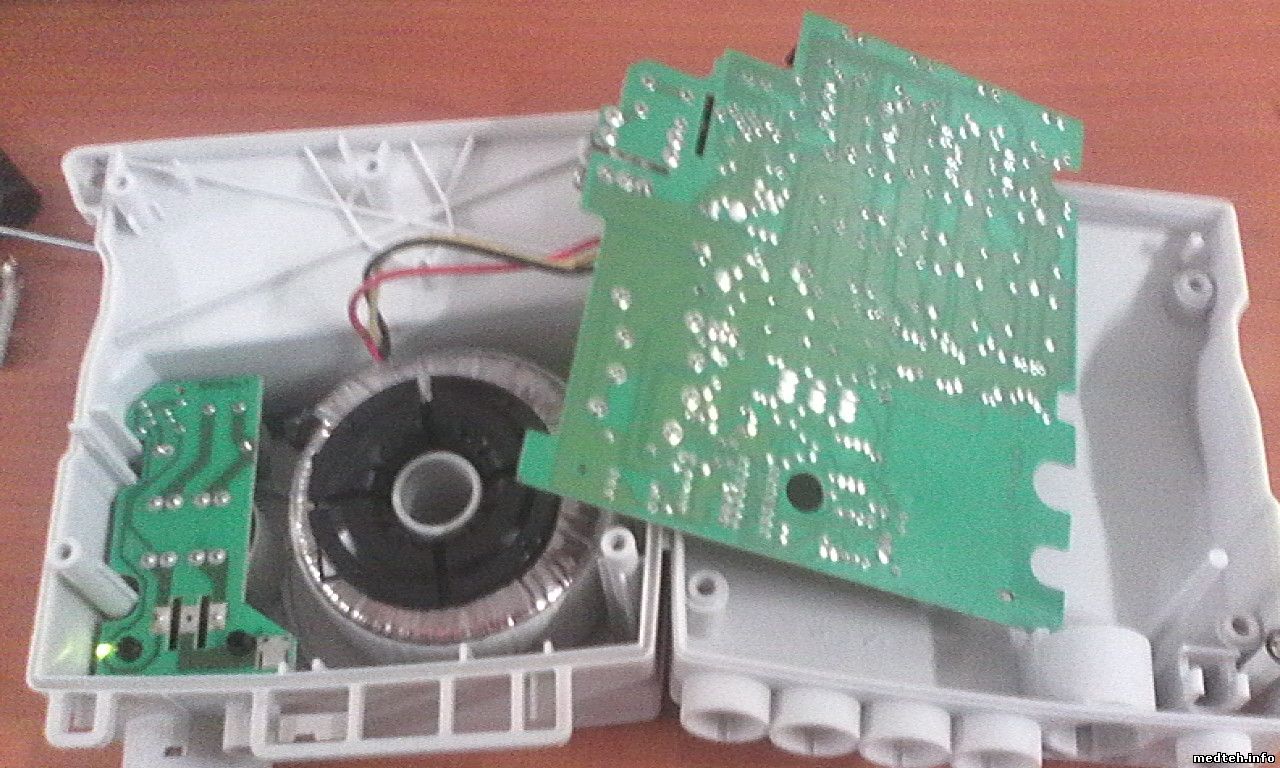

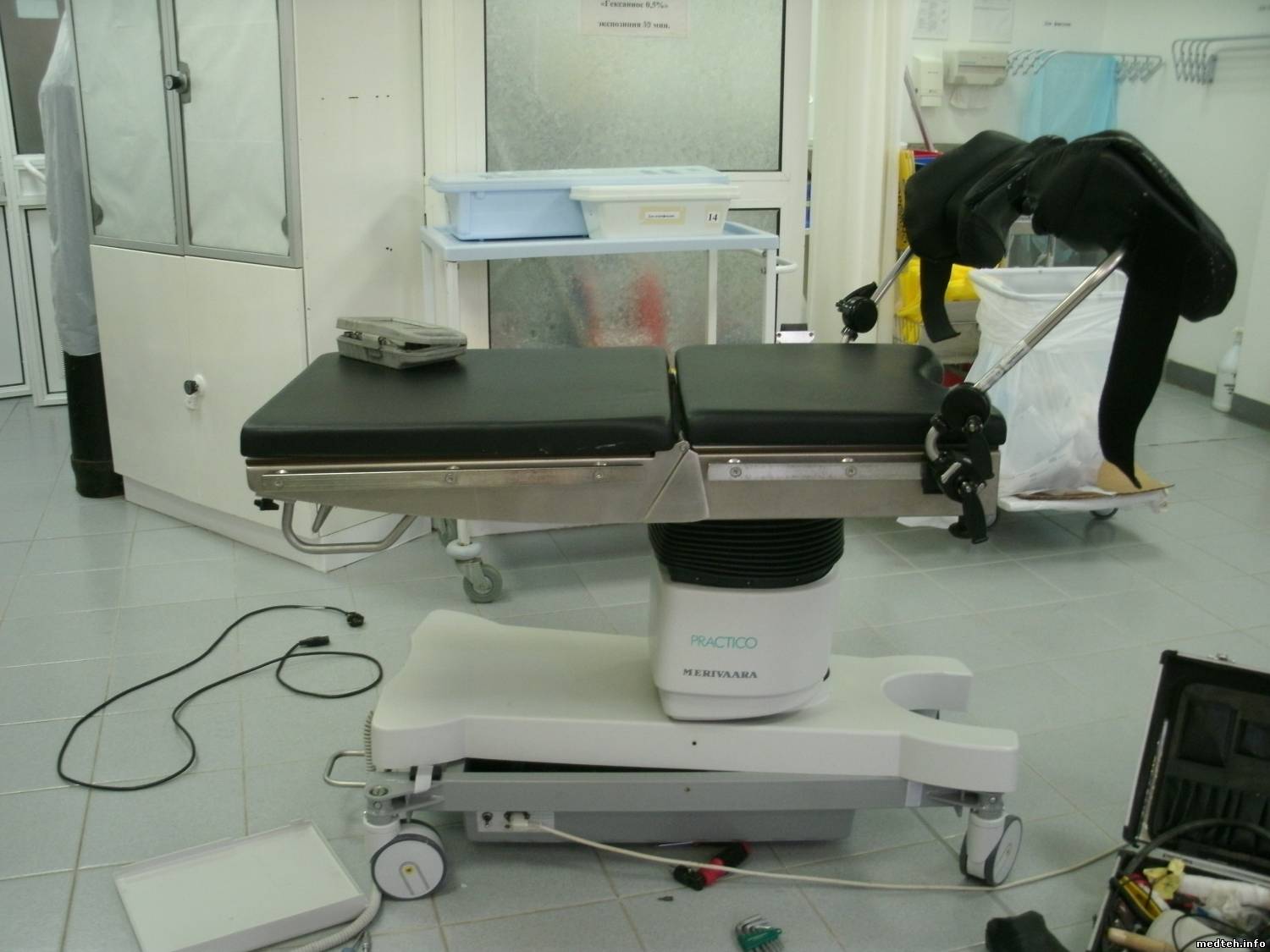

Собственно, сабж. Стол операционный с электроприводами. Не работает ни один привод. Теперь разложу по полочкам, что делал. 1. Смотрел напряжения питания. Источник питания(на фото черный) выдает 42 В. 2. Проверял батареи, их 3 шт, 12-вольтовые, (под нагрузкой в том числе) -напряжение 40 В 3.Блок управления двигателями (белая коробочка на фото) имеет вход ~220 В под компьютерный провод, но разъем не задействован. Я решил подать туда ~220 В, начали откликаться реле в этом блоке при нажатии на кнопки пульта управления. При отключении этого напряжения реле срабатывает при первом нажатии на кнопку, а потом штатное напряжение питания этого блока (отдельный разъем, 42 В) пропадает, такое ощущение, что источник питания (п.1) уходит в защиту. Разобрал блок управления двигателями. Там после незадействованного сетевого разъема стоит трансформатор, подающий на плату ~30 В. На конденсаторах (вероятно, фильтр) обнаружил --38 В, то есть можно полагать, что встроенный источник питания работает.
Вопросы. 1. У кого есть схема? Особенно интересуют напряжения питания на выходе. 2. Каков тип приводов данного стола? Фото прилагаю
Дата: Понедельник, 18.Июл.2011, 18:10 | Сообщение # 2
начальник участка
OFFлайн
Российская Федерация
Самара

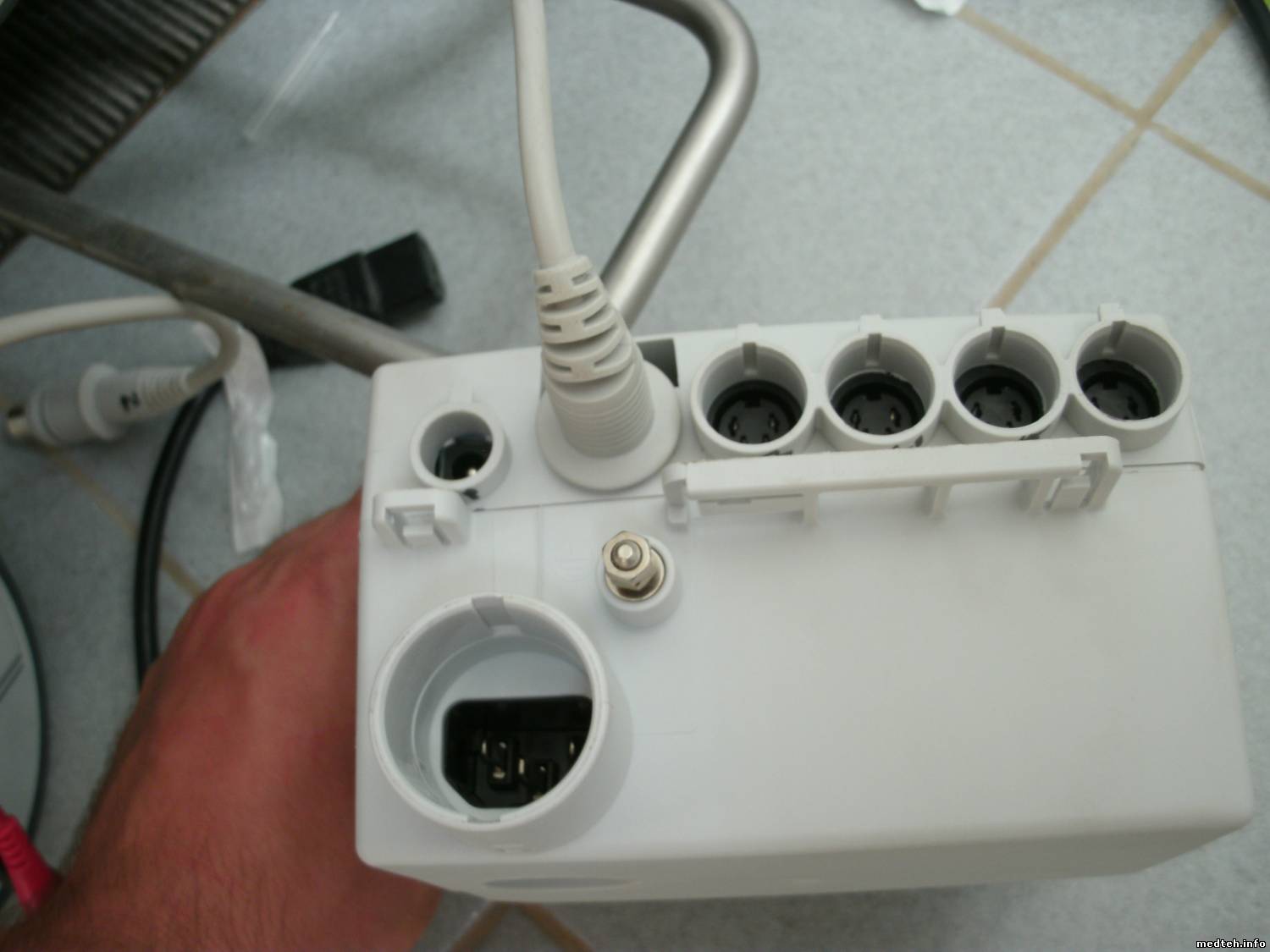

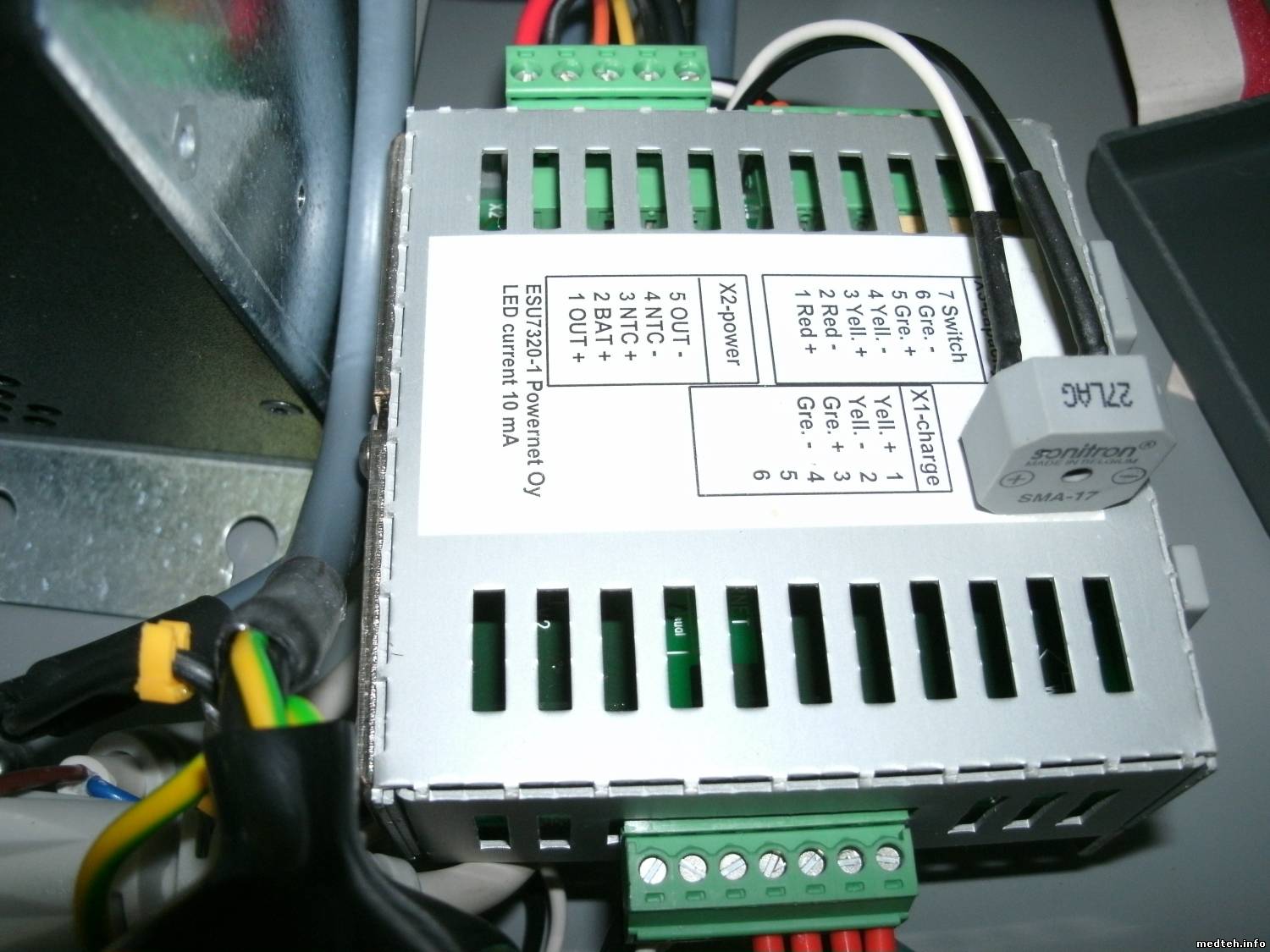

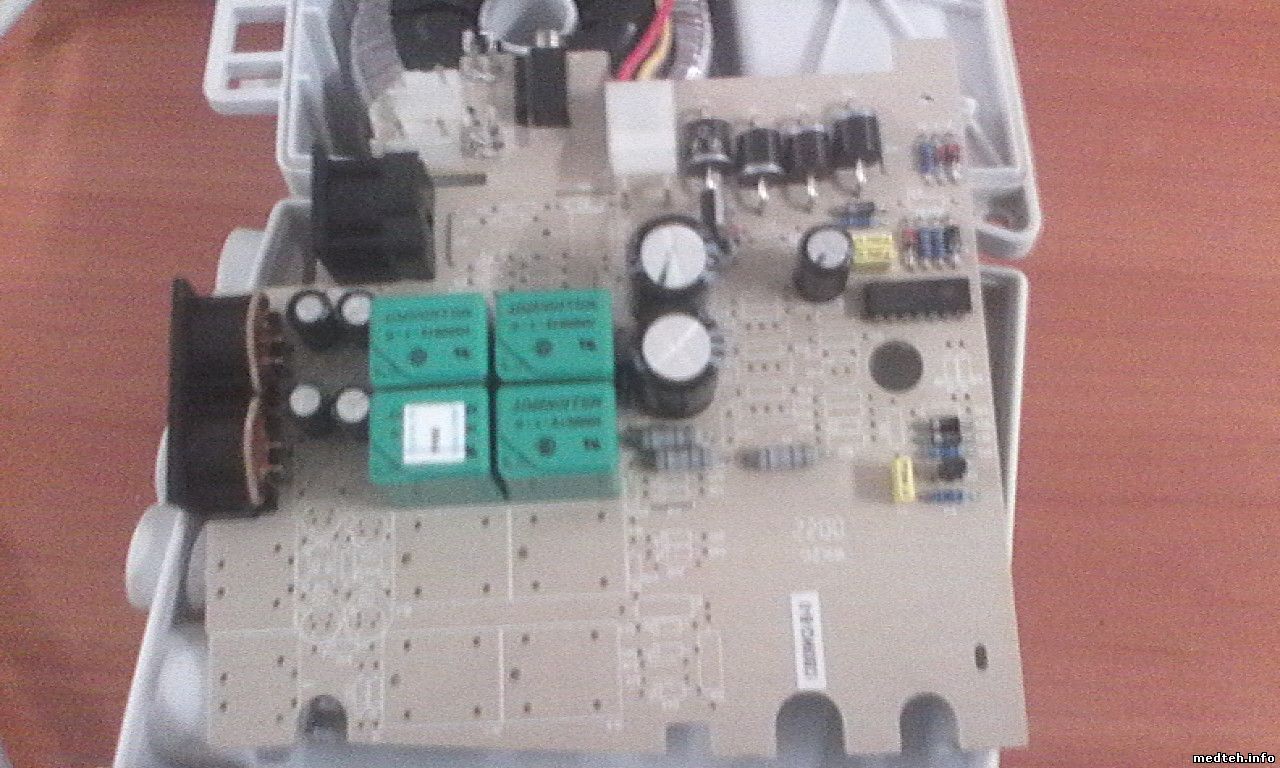

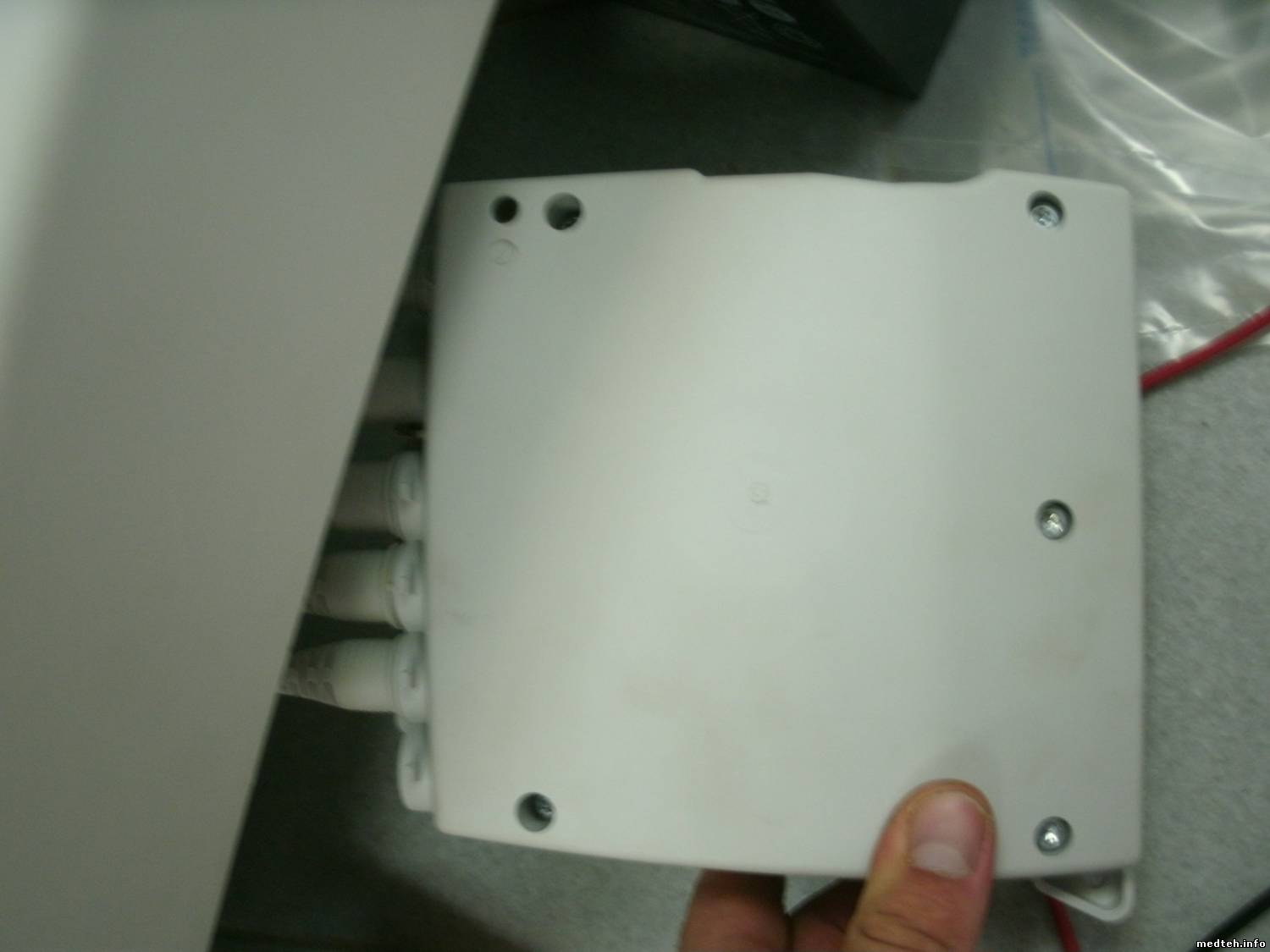

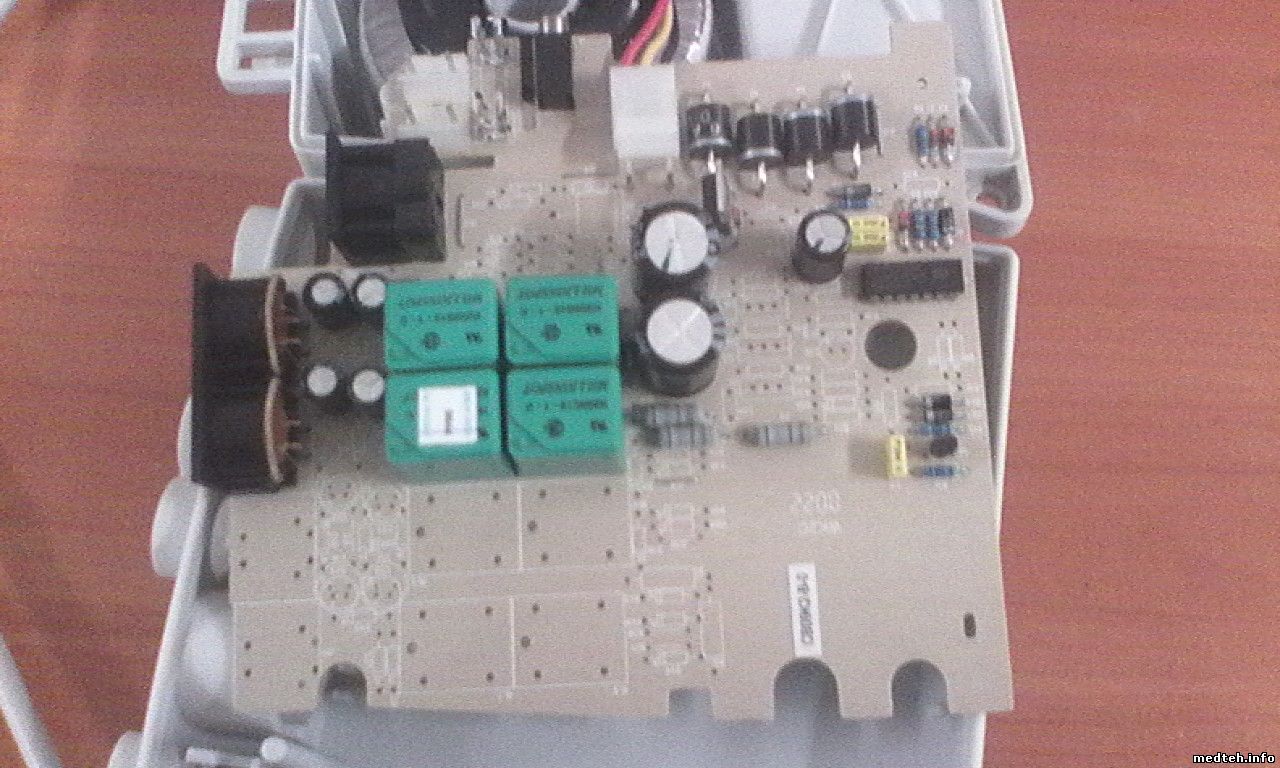

Вот еще фото блок управления приводами, п.3-фото1 электродвигатель привода-фото2 блок управления приводами, п.3-фото3, 4 Также мне непонятно назначение блока, изображенного на 3-й фотографии в предыдущем посте.
Дата: Понедельник, 18.Июл.2011, 19:26 | Сообщение # 3
Инженер медтехник
OFFлайн
Российская Федерация
Саратов
Аккумуляторы исправны? (большое внутренне сопротивление?). Блок - зарядное устройство. Видимо каждая пара разъёма X3 на отдельный аккумулятор, плюс коммутация сеть/аккумулятор. (Это предположение). Приводы смотрите у LINAK - http://www.linak.com/medline-careline/. .
Дата: Понедельник, 18.Июл.2011, 21:52 | Сообщение # 5
начальник участка
OFFлайн
Российская Федерация
Самара

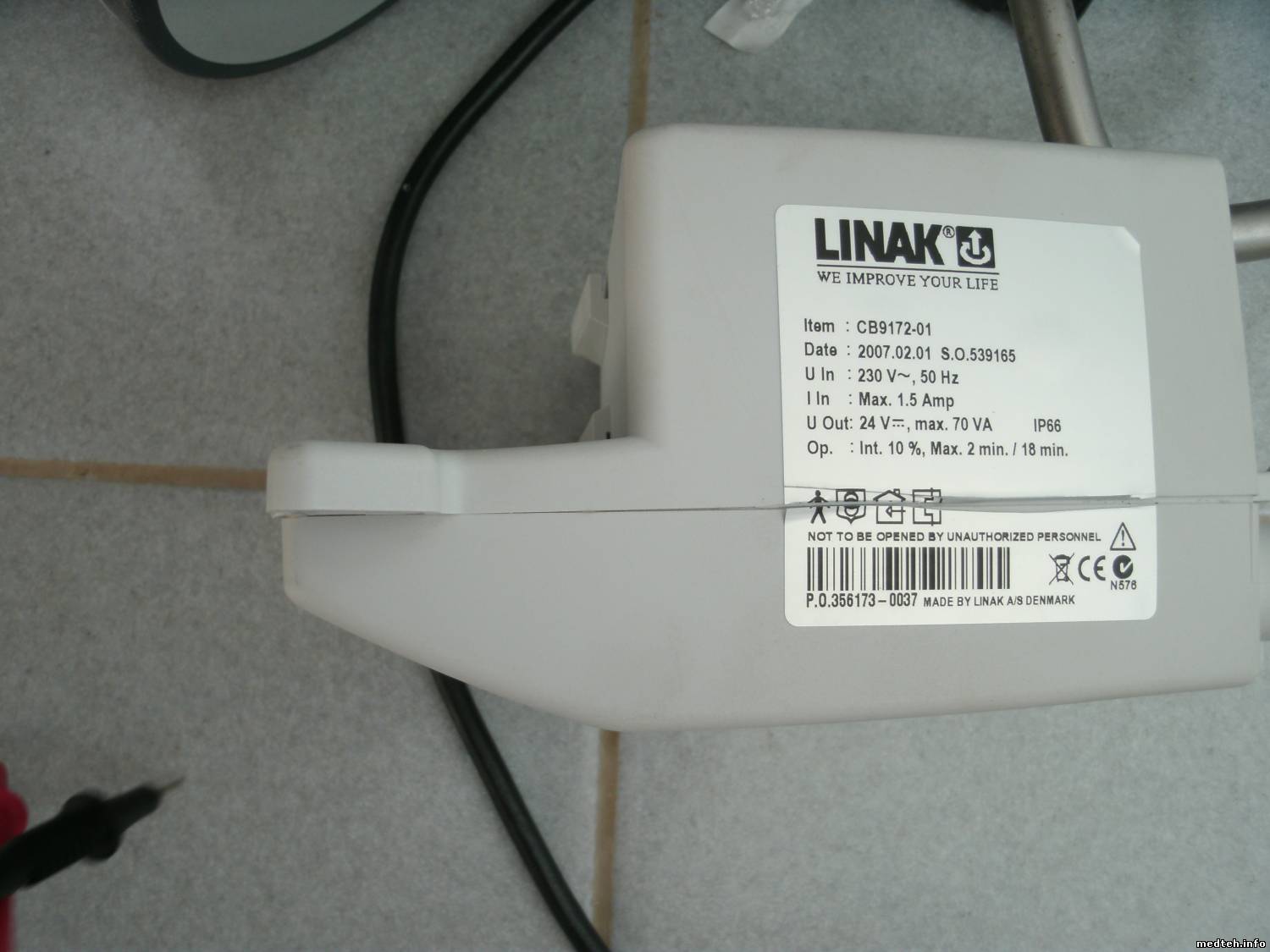

Alexium, а при чём здесь аккумуляторы? Я блок управления приводами (СВ9172-01) напрямую от 220В запитывал. На аккумуляторах было стабильно 13-14 В, и при нажатии кнопок (при отключенной сети) напряжение не проседало. Аккумуляторы соединены последовательно.
STaras, на входе было 2 сетевых предохранителя, оба целые, вероятно, есть они и в блоке питания, но он работает и поэтому я его не вскрывал. Кряхтения и гудения, со слов персонала, не было, но я к ним всегда немного скептически отношусь.
За документацию спасибо. .
Замерял напряжения. По непонятной причине релюшки не щелкают (кроме одной), хотя до этого щелкали. Уж на себя грешить стал, что блок испортил, но вроде бы аккуратно делал, под напряжением с открытым не работал, не коротил. Странно все это. Скажу завтра, пусть блок заказывают, а там если перегруз по актуатору будет, придется и актуатор LA31 дозаказывать. Понятно, что все вместе актуаторы не могли выйти из строя, я подключал один актуатор, никакого движения не было, а сейчас гложет мысль, что мог подключить дефектный, бравший на себя большой ток и уводивший прибор в отсечку тока. .
Никто не подскажет схему распайки DIN-разъема привода LA 31? а то стол разбирать до основания совсем не хочется, а без разборки до привода не добраться. Для чего там 4 провода?
Сообщение отредактировал lis63 - Понедельник, 18.Июл.2011, 21:53
Din разъем на 64 странице, остальное так-же если есть желание читать хотя-бы заголовки. Или я чего-то не понял из ваших постов. .
Ну и конечно, прежде чем крушить операционный стол, я бы разобрался с напряжением источника питания, явно оно должно быть не 38-40 В, наверное 24 В. Вот и срабатывает защита и не дает спалить актуаторы.
lis63, сначала проверь все двигатели от внешнего источника, (бывает загрузят пациента с избыточным весом и им приходит каюк) потом аккумуляторные батареи нагрузи лампочками и проверь как они заряжены. На ночь на зяряд ставить пробовали?
Дата: Пятница, 22.Июл.2011, 08:56 | Сообщение # 10
начальник участка
OFFлайн
Российская Федерация
Самара
На ночь на заряд ставить не пробовал, но если на блоке есть вход 220В, то я думаю, что приводы должны работать от него. ; 41В-напряжение заряда аккумуляторов, как я понимаю. Аккумуляторов 3 и все включены последовательно, 12*3=36. К тому же, это на источнике указано. Приводы вышли из строя? Мысль эта меня посещала, но чтобы все и сразу-маловероятно. .
Что касается стр.64, то я правильно понимаю, что нижний ряд питание привода, а верхний ряд-концевик, сигнализирующий о том, что нужно поменять полярность питания?
Дата: Пятница, 22.Июл.2011, 11:26 | Сообщение # 11
Инженер медтехник
OFFлайн
Российская Федерация
Саратов
Да. Но только это видимо не концевик, а детектор преремещения, стр.31-32. Здесь концевики (через диоды?), по моему мнению, стоят по питанию мотора актуатора. Цветовая кодировка на 61 стр. по ней можно все определить. Питание на приводы по моему мнению должно быть 24 в его можно подать с двух аккумуляторов (на блоке управления CB9 есть для этого отдельный вход) и эту теорию проверить.
Дата: Пятница, 22.Июл.2011, 21:35 | Сообщение # 14
начальник участка
OFFлайн
Российская Федерация
Самара
Нет пока что. В понедельник пойду. Пока паяю 2 провода с маленькими крокодильчиками на концах, чтобы можно было штырьки ДИН-разъема зажать. И буду аккуратно пробовать
Дата: Пятница, 22.Июл.2011, 21:54 | Сообщение # 15
Инженер медтехник
OFFлайн
Российская Федерация
Саратов
Извините, я неправильно выразился. Подключить аккумуляторы к блоку управления и попробовать, может быть у блока управления актуаторами есть защита от превышения входного напряжения и он блокируется.
Дата: Пятница, 22.Июл.2011, 22:28 | Сообщение # 17
OFFлайн
Украина
Житомир
Quote (lis63)
но если на блоке есть вход 220В, то я думаю, что приводы должны работать от него
Не обязательно. Еще на таких столах ставят кнопку "Стоп", большая красная, обрубает питание при произвольном движении привода в результате залипания контактов реле или пробое полупроводника. Она с фиксацией, посмотри, может быть включено.
Дата: Пятница, 22.Июл.2011, 22:31 | Сообщение # 18
Инженер медтехник
OFFлайн
Российская Федерация
Саратов
Думаю, решили подстраховаться, проще напряжение понизить с помощью импульсного стабилизатора (схема примитивная), чем возится с повышением/понижением напряжения питания (нестабильность сети, разряд аккумуляторов и т.д.).
Дата: Суббота, 23.Июл.2011, 19:20 | Сообщение # 19
начальник участка
OFFлайн
Российская Федерация
Самара
А где кнопку смотреть? Фактически, электрическая схема стола представляет собой источник питания, блок СВ9 и 4 привода (LA31, наверное)в соответствии с даташитом на СВ9. По-моему кнопки там не было.
Сорри, я редко работаю с операционными столами, поэтому и задаю иногда некорректные вопросы.
Дата: Понедельник, 16.Янв.2012, 02:42 | Сообщение # 21
Участник
У вас сообщений: 105
медтехник
OFFлайн
Российская Федерация
Чита
Quote (lis63)
На ночь на заряд ставить не пробовал, но если на блоке есть вход 220В, то я думаю, что приводы должны работать от него.
Мне вообще-то по сути нечего добавить, но хотел сделать замечание, что попадался мне как-то стол, который с севшими аккумуляторами (или вообще без них) в принципе не запускался, при чем интересно, что у него было два режима работы: подзарядка аккумуляторов (при этом стол должен быть включен в сеть электропитания, движение же стола при этом не происходит в принципе, любое управление блокируется), второй режим собственно работа(при этом стол должен быть отключен от сети электропитания); жаль что название и производителя не запомнил, но тем неменее...

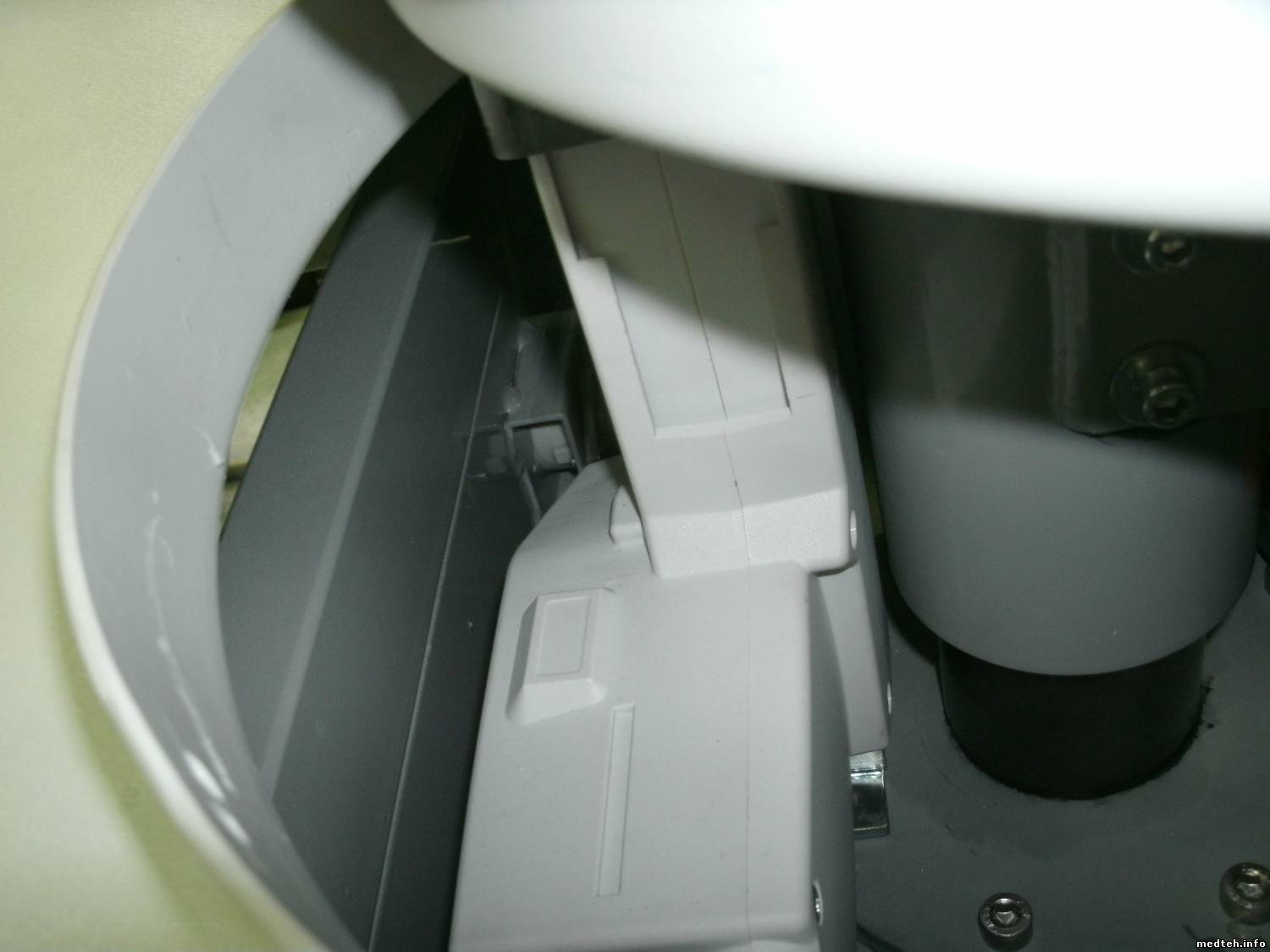

lis63, Дружище подскажи пожалуйста, аккумы сдохли стол не поднять, как добраться до аккумуляторов. У тебя на фотках стол в максимально поднятом состоянии кожух опоры поднимается, в среднем положении он упирается в опорное кольцо, приподнимается см на 7 рука пролазит с трудом, может тебе известен аварийный подъем стола или ещё как нибудь как добраться до АКБ. Спасибо.
Дата: Пятница, 25.Янв.2013, 17:24 | Сообщение # 23
начальник участка
OFFлайн
Российская Федерация
Самара
Я очень сомневаюсь,что в аккумуляторе дело. Добраться можно вроде бы так. 1.Отсоединяешь подвижные кожухи 2. Отворачиваешь винты нижнего кожуха. 3. Подключаешь напрямую к блоку управления приводами (см. сообщения выше) компьютерный сетевой провод. 4. Поднимаешь стандартно с помощью пульта. Если не получается (такое бывает, если произошел отказ блока), то надо отворачивать винты крепления (см фото2 во 2-м сообщении этой темы)
Дата: Четверг, 31.Янв.2013, 19:25 | Сообщение # 24
Заглянувший
У вас сообщений: 2
Инженер
OFFлайн
Российская Федерация
Санкт-Петербург
Спасибо попробую, но а так релюхи щелкают, пищит , но не поднимается, застрял в среднем положении, рука со скрипом пролезает, глазом вижу блок управления приводами (который с цветными проводами) но дальше подлесть не могу.
Дата: Вторник, 23.Окт.2018, 05:04 | Сообщение # 25
Заглянувший
У вас сообщений: 3
Новичек
OFFлайн
Украина
Николаев
У меня такой Linak в работе был, с оторванным разъёмом. Разъём с пульта 8 штырьковый, китайский папа, который был приобретён взамен, отказался нормально входить в фирменную маму. Визуально видно, что шаг отличается. .
В Linake стоит операционник LM324N, лично в моей версии блока управления. Пока я его не поменял, стабильно не работал один из четырёх каналов.
