Электрокардиограф портативный Heart Mirror, модели: Heart Mirror 1 IKO, Heart Mirror 3 IKO, Heart Mirror 3D венгерской компании Innomed Medical Rt. Регистрационное удостоверение на медицинское изделие ФС № 2005/1774 от 24.11.2005 года. Отменено с 24.11.2015 года.
Здравствуйте.
Подскажите, пожалуйста, по 3-хканальному ЭКГ. При нажатии на клавишу съёма кардиограммы, появляется слово "блок". Как будто срабатывает защита. Все электроды соединил на ноль, и очистил память. Всё равно повторяется. Это происходит и при работе от сети, и при работе от аккумулятора. Он исправен.
Кабель проверен - дело не в нём. Ставил заглушку, разъём проверял, все равно блокирует и перезагружается. Такое ощущение, что как будто что-то с усилением ... Только нет у меня по этому аппарату никакой документации. А усилительные микросхемы с виду целые, не горели.
После 24 часов зарядки начал работать. На аккумулятор не грешил потому, что у них ЭКГ всегда был подключён к сети. Сейчас пока работают - посмотрим ...
Дата: Понедельник, 24.Сен.2012, 19:00 | Сообщение # 7
Участник
У вас сообщений: 187
Инженер-электронщик
OFFлайн
Украина
Донецк(ДНР)
На этом кардиографе каналы V3 и V6 снимают с сильными помехами. Помехи ввиде пульсации типа "..._П_П_П_П_..." с заглушкой. Что может создавать такие помехи этих двух каналов ??? Отведения рабочие. Пробовал покрутить подстроечные резисторы, не помогло.
Дата: Четверг, 16.Мар.2017, 09:31 | Сообщение # 10
Заглянувший
У вас сообщений: 2
техник
OFFлайн
Российская Федерация
Благодарный
Цитатаnnnn-08 ()
На этом кардиографе каналы V3 и V6 снимают с сильными помехами. Помехи ввиде пульсации типа "..._П_П_П_П_..." с заглушкой. Что может создавать такие помехи этих двух каналов ??? Отведения рабочие. Пробовал покрутить подстроечные резисторы, не помогло.
Кардиограф работает от АКБ или всё время в сети? Был случай, что кардиограф давал устойчивую помеху из-за того, что в электросетевом распределительном щитке "ноль" и "землю" соединили между собой. В итоге на "земле" ходила синусоида, которая и давала помеху.
Дата: Суббота, 04.Авг.2018, 14:38 | Сообщение # 11
Участник
У вас сообщений: 187
Инженер-электронщик
OFFлайн
Украина
Донецк(ДНР)
Доброго времени суток! Есть три аппарата Heart Mirror 3 IKO, котрые ведут себя одинаково: при нажатии кнопки "Распечатать ЭКГ" - перезагружаются. Функция протяжки ленты работает. Если отключить шлейф печатающей головки, то при нажатии "Распечатка" - печать, как бы, идёт, аппарат не перезагружается. Похоже, что проблема в термоголовке. Смущает, что сразу на трёх аппаратах ... Визуально она целая и прозвон шлейфа не вызывает подозрения ... Подскажите, как можно решить такую проблему. <-------V/'L'@Дb)KA------->
Дата: Воскресенье, 05.Авг.2018, 18:54 | Сообщение # 13
Участник
У вас сообщений: 187
Инженер-электронщик
OFFлайн
Украина
Донецк(ДНР)
Приходило, но смутило то, что аппарат перезагружается, а не выключается ... Как бы там ни было, идея очень хорошая, спасибо. Буду проверять её ... <-------V/'L'@Дb)KA------->
Дата: Понедельник, 07.Окт.2019, 14:05 | Сообщение # 15
Стажер
У вас сообщений: 17
инженер
OFFлайн
Российская Федерация
Великие Луки

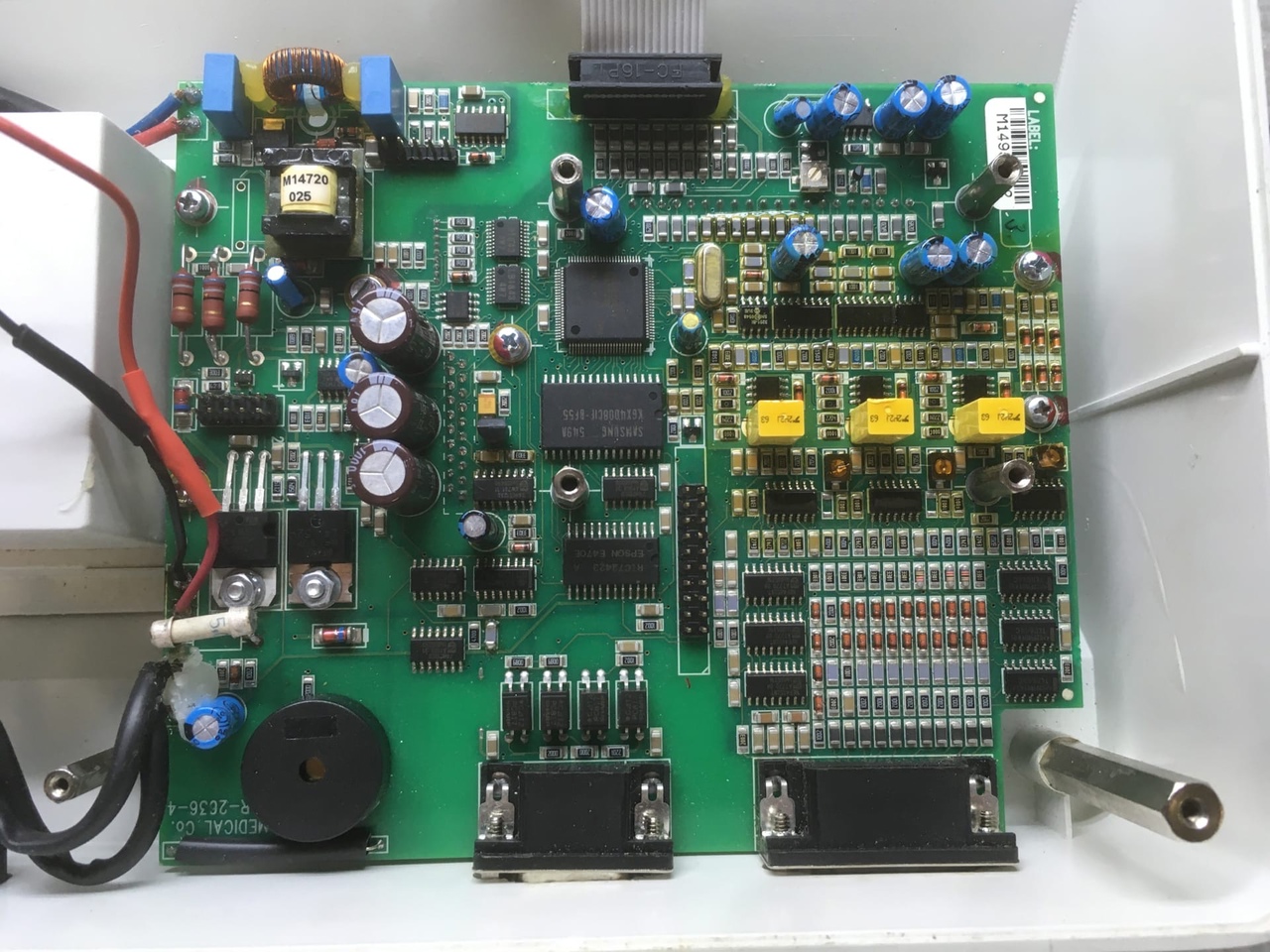

Пришел в ремонт такой аппарат. Второй раз. Прочитал ветку и не смог пройти мимо. Не знаю чем там думали в "хунгарии" когда проектировали этот аппарат. Был бы не плохой. Но! Внутри аппарата нет сетевого источника! Там есть "встроенное зарядное устройство". Оно не тащит термопринтер. Если аппарат задуман с питанием только от аккумулятора, то где отсек для замены аккумулятора? Аккумулятор жестко впаян в плату. Аккумулятор NiCd, 6 В / 900 мА/ч (взято из описания в интернете). Аккумуляторы этого типа, да и никель-металлгидридные хоть и в меньшей степени имеют "эффект памяти". То есть их нужно разряжать до конца! Но кто ж это будет делать , скажем на скорой помощи, где аппарат должен быть всегда готов к работе? Это же не телефонная трубка, в конце концов. Почему не сделали нормальное сетевое питание? Места в корпусе навалом. Сравните с Альтонами, где в гораздо меньшем объеме организовано и сетевое и бортовое и аккумуляторное питание. В общем вопросы без ответа. Может хоть каким-то выходом будет замена батареи на кислотную? Посмотрим.
Дата: Четверг, 01.Апр.2021, 10:11 | Сообщение # 16
Стажер
У вас сообщений: 4
бакалавр
OFFлайн
Российская Федерация
Екатеринбург

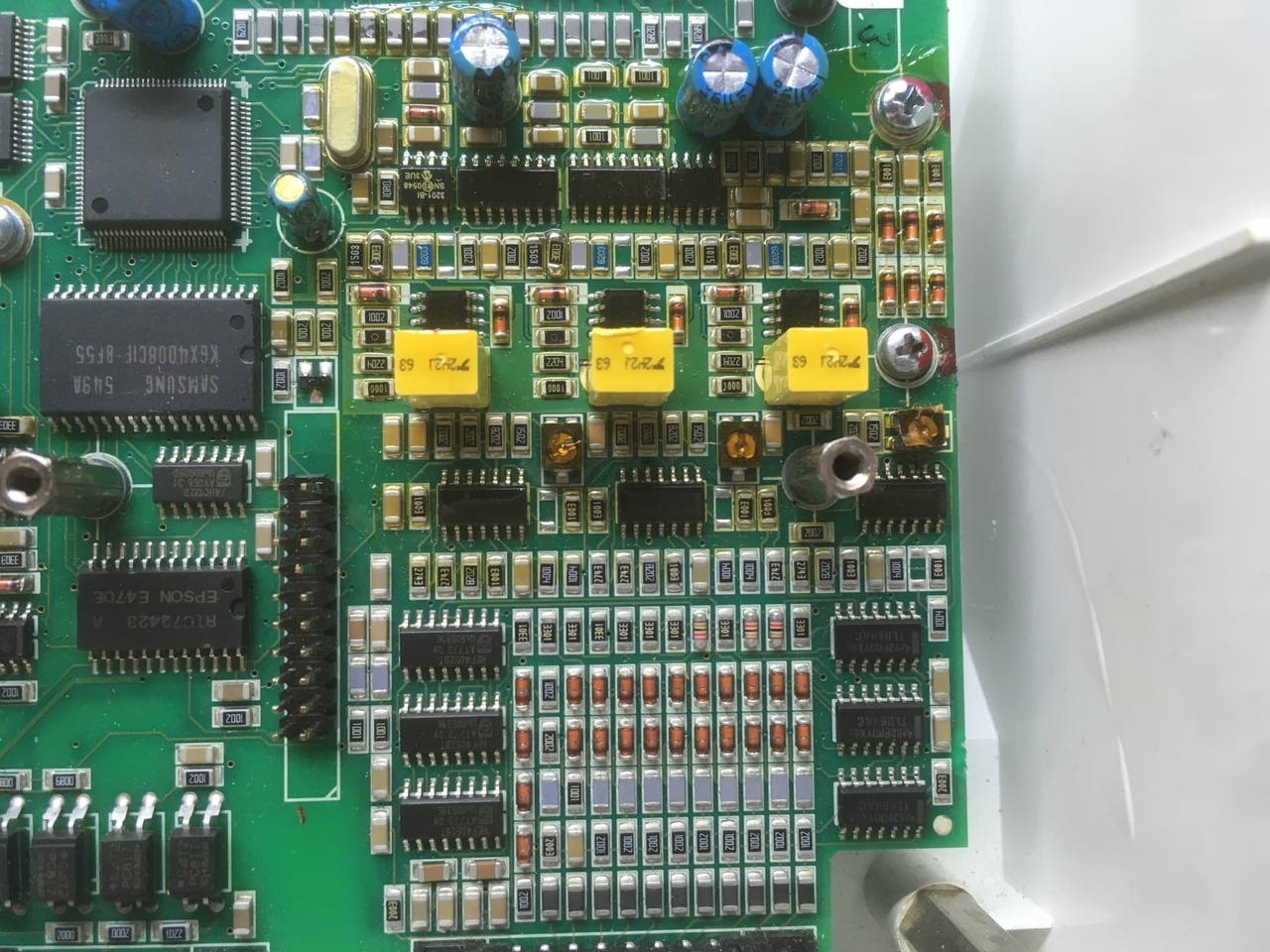

Добрый день Столкнулся с проблемой, кардиограф не выводит сигнал с отведений V1,V2,V3, на экране базовая линия, а при печати всех 12 отведений, спустя секунду тормозит и переходит к печати следующих (V4,V5,V6). Ищу проблемы на плате, но без схемы крайне трудно, линии элементов, ведущие от разъема кабеля до ОУ ведут себя одинаково и рабочие, и нерабочие (проверял лишь тестером на прозвонку и сопротивление), сами ОУ не греются при работе, вздутых конденсаторов тоже не вижу. Подскажите, кто чем может.
Дата: Четверг, 01.Апр.2021, 18:33 | Сообщение # 17
Стажер
У вас сообщений: 9
6 разряд
OFFлайн
Узбекистан
Ташкент
Цитатаquemedaganas ()
Столкнулся с проблемой, кардиограф не выводит сигнал с отведений V1,V2,V3, на экране базовая линия, а при печати всех 12-ти отведений, спустя секунду тормозит и переходит к печати следующих (V4,V5,V6). Ищу проблемы на плате, но без схемы крайне трудно, линии элементов, ведущие от разъёма кабеля до ОУ ведут себя одинаково и рабочие, и нерабочие (проверял лишь тестером на прозвонку и сопротивление), сами ОУ не греются при работе, вздутых конденсаторов тоже не вижу. Подскажите, кто чем может
Подавайте входной сигнал на усилитель и смотрите на осциллографе что приходит на мультиплексор, и что выходит с него, включается ли он контроллером при выбранных каналах, или же, если мультиплексор не участвует в передаче сигнала контроллеру, смотрите что на входе контроллера.
Дата: Понедельник, 20.Дек.2021, 09:55 | Сообщение # 20
Стажер
У вас сообщений: 5
Инженер
OFFлайн
Российская Федерация
Москва
Скажите, пожалуйста, у кого-нибудь сохранилась инструкция? Та ссылка, что сюда скидывали восемь с половиной лет назад, уже не действительна. И вообще какая сейчас обстоит ситуация с Innomed в России? Они больше не поддерживаются никак? РУ просрочена, вроде как, представительство в РФ закрыто.
Сообщение отредактировал levad - Понедельник, 20.Дек.2021, 17:08
