Дата: Понедельник, 02.Апр.2012, 22:05 | Сообщение # 121
инженер-электроакустика, ультразвук
OFFлайн
Украина
Ровно
helge, Alexium, замена микросхемы помогла. Делов на 1,6 уе. Правда завод интересный - не моторола, а какой-то GPS - наверное китайцы подсобили. Сейчас проверю еще две микросхемки - взял про запас.
Quote (Alexium)
Тахометр звонится?
- да, сразу же прозвонил, и ЭДС оценил по стрелочному тестеру - все ок.
Quote (helge)
Дефект скорее всего связан с переключателем оборотов
- сто процентов дефекты по нему будут. Какая у него марка для заказа? Что-то он хлипенький совсем.
Дата: Вторник, 03.Апр.2012, 08:49 | Сообщение # 122
У вас сообщений: 225
инженер
OFFлайн
Кыргызстан
Bishkek
Quote (STaras)
Какая у него марка для заказа?
Старое название SR25P-1-1-8-20KQ. Новое название RS003-1-8-P-20 KQ. Первые образцы покупали в Чип и Дип. Потом заказали сразу партию от производителя в Китае. Делаем 100% проверку на входном контроле. Отход есть конечно. Но нет других типов. Поворотный на 8 положений для печатной платы. Это единственный, что нашли в продаже. Если подскажете другую марку, более надежную, то можем перейти на него.
Дата: Четверг, 12.Апр.2012, 06:56 | Сообщение # 125
У вас сообщений: 225
инженер
OFFлайн
Кыргызстан
Bishkek
Quote (svar)
не можем нигде найти свежие сертификаты
Свежие сертификаты на все изделия выложу в ближайшее время.
Quote (VVartanov)
А можно ли купить микроконтроллер на ОПН-3М с программой? И кто представитель по самарскому региону?
А Вы точно уверены, что дело в контроллере? Конкретно по Самаре представителей нет. Весь список филиалов здесь:http://www.medteh.info/forum/32-1758-41862-16-1288757842
Кто несет гарантийные обязательства в сибирском регионе, или в РФ, поставщик -компания "Ками"? Проблемы- по оборотам неконтролируемый рост, гайка ротора не подходит к валу.
Дата: Пятница, 29.Июн.2012, 08:50 | Сообщение # 133
Стажер
У вас сообщений: 33
сервисный инженер
OFFлайн
Российская Федерация
г. Новосибирск
Quote (helge)
Какая центрифуга? Какого года? Какой ротор? Какие режимы? и т.д. Подробнее пожалуйста.
ОПн-8, №0067, РУ8*10, № 0391 (по паспорту), фактический № на роторе 062.08. Дата изготовления 07.2011, дата продажи 21. 11. 2011. Режимы? Во всех режимах "вразнос", еще и ротор не прикручен. Спасибо, что уделили внимание, попробую связаться с Екатеринбургом.
Дата: Пятница, 20.Июл.2012, 10:04 | Сообщение # 134
Стажер
У вас сообщений: 14
электрик
OFFлайн
Российская Федерация
Тюмень
Здравствуйте! Проблема с центрифугой ОС-6МЦ. В момент запуска происходит скачек непряжения, а не плавное возростание потом начинается плавный пуск. Далее при наборе оборотов происходят кратковременные рывки напряжения двигателя. Иногда просто не запускается, но когда выключаешь сеть произходит скачек и двигатель с рывком крутиться и останавливается. Надеюсь понятно объяснил.
Дата: Пятница, 20.Июл.2012, 12:42 | Сообщение # 136
У вас сообщений: 225
инженер
OFFлайн
Кыргызстан
Bishkek
Это те же центрифуги, которыми Вы год назад занимались или уже другие? Доработали ли Вы их по моим рекомендациям? По описанному дефекту могу предположить следующее: При включении питания реле К1 не должно срабатывать. Оно срабатывает с задержкой в полсекунды после нажатия кнопки ПУСК. Только при этом подается питание на двигатель. Если при включении питания центрифуги двигатель дергается, то предполагаю, что либо залипли контакты реле, либо (что более вероятно) вышла из строя микросхема DD8 К155ЛА18 (К1102АП12), которое этим реле управляет. Ну а рывки двигателя при разгоне надо вычислять. Можно предположить что угодно, начиная от плохого контакта в разъемах до дефекта двигателя. Если дружите с осциллографом, то проще. можно посмотреть форму импульсов управления на входе оптрона VD6. Т.е. они регулярные или тоже дергаются. Если дергаются, то идти дальше - на контакты 1, 2, 3 микросхемы DD10 и до самого процессора. Может даже в колодке процессора контакт окислился. Подобный дефект на этих центрифугах встретился впервые за 5 лет производства.
Сообщение отредактировал helge - Пятница, 20.Июл.2012, 12:46
Дата: Четверг, 26.Июл.2012, 11:09 | Сообщение # 137
У вас сообщений: 1101
Инженер лаборатория ИВЛ
OFFлайн
Российская Федерация
Челябинск
Добрый день helge, вопрос по ОС-6М 1993 г.в. (сам я раньше ими не занимался), по нажатию кнопки "Пуск" выбивает оба предохранителя 1.25 А, диоды проверены, на двигателе обмотка Д1-Д2 порядка 5 Ом, Ш1-Ш2 порядка 1048 Ом, в мастерской лежит двигатель с такой центрифуги примерно с теми же значениями сопротивления обмоток, он точно дохлый. Вопрос куда рыть по схеме, или уже замена двигателя, а учитывая год выпуска и проблемы с финансами, то списание. Заранее благодарю.
Дата: Понедельник, 27.Авг.2012, 10:12 | Сообщение # 139
У вас сообщений: 225
инженер
OFFлайн
Кыргызстан
Bishkek
Quote (udsasha)
Добрый день. Выложите пожалуйста перечень элементов для оПн 3.02, в перечне который в архиве VD1...VD5 указан индикатор единичный АЛ307НМ, а не диод.
Смотрите внимательно перечень элементов. Если Вы заметили, то нумерация на схеме не сквозная, а отдельно для общей схемы и для платы. На втором листе перечня приведены элементы отдельно для платы ИЛГК.301411.080. Там VD1-VD5 - диод КД209А.
Дата: Понедельник, 27.Авг.2012, 11:02 | Сообщение # 140
У вас сообщений: 225
инженер
OFFлайн
Кыргызстан
Bishkek
Quote (Serg74)
по нажатию кнопки "Пуск" выбивает оба предохранителя 1.25 А
Если выбивают эти предохранители, то причем здесь двигатель? Через них питаются трансформатор, и обмотка пускателя Р2 с цепями коммутации (см. схему). Скорее всего именно с цепями коммутации и проблема. Где-то КЗ или несоответствие схеме после ремонта.
Дата: Понедельник, 27.Авг.2012, 11:50 | Сообщение # 141
У вас сообщений: 1101
Инженер лаборатория ИВЛ
OFFлайн
Российская Федерация
Челябинск
helge, стыдно.... Но схему только добыл, вот и появляются перлы. А так пускатели и иже с ними уже неоднократно горели, все перебирали, и уже тот кто обычно обслуживает (был в отпуске) уперся лбом, а ЛПУ уже готовит списание.
Дата: Четверг, 30.Авг.2012, 09:25 | Сообщение # 144
Участник
У вас сообщений: 85
Инженер
OFFлайн
Российская Федерация
Сургут
Quote (helge)
Извините за задержку с ответом.
Я так и подумал. Надеюсь отпуск удался. Как то плохо работает ваш филиал в Екб. Запросил кп на микроконтроллер прислали не кп, а счет и ждать пришлось. Остался вопрос по кп, ответа нет до сих пор. Нужно уточнить, это плата целиком или один микроконтроллер. И еще интересует стоимость трансформатора для опн-3.02. Может вы поможете?
Дата: Понедельник, 03.Сен.2012, 09:44 | Сообщение # 145
У вас сообщений: 225
инженер
OFFлайн
Кыргызстан
Bishkek
По стоимости МК ничего не могу сказать. Не знаю. А трансформатор на ОПн-3.02, если не гарантийный, быстрее и дешевле перемотать самому или в ближайшей мастерской.
Дата: Вторник, 18.Сен.2012, 14:35 | Сообщение # 146
Стажер
У вас сообщений: 7
Инженер
OFFлайн
Российская Федерация
Сочи
Наша лаборатория купила Центрифуг СМ 6М .
После включения центрифуги сетевым выключателем происходит срабатывание устройства защитного отключения (УЗО) в электрическом щитке лаборатории. Замена сетевого шнура,подключение к другим розеткам неисправность не устранили. При этом любое другое оборудование при подключении к данной розетке работает,отключение УЗО не происходит. При измерении цифровым омметром между корпусом центрифуги и одним из штырьков сетевой вилки присутствует сопротивление около 1000 ОМ, что недопустимо и указывает на неисправность внутри аппарата.
Большая просьба помочь и объяснить причину неисправности.
Извините. Но центрифуги СМ-6М производства не нашего завода, а компании Elmi (г.Рига, http://www.elmi-tech.com/rus/cm6m.html ). К сожалению, ничем помочь не могу.

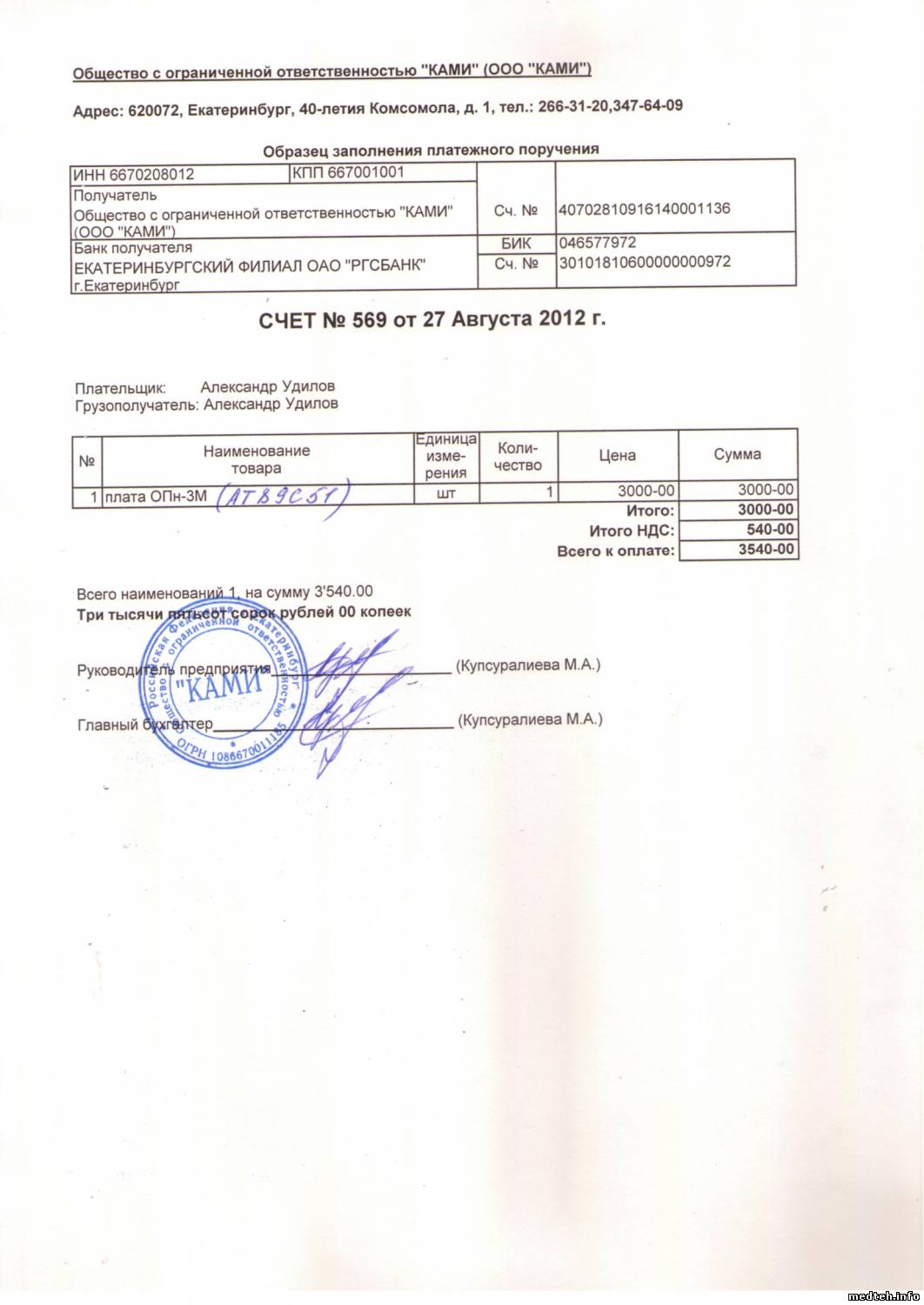

Имеется в ремонте ОПН-3М, пользуюсь Вашими схемами(большое за них спасибо), но на схеме не все номиналы(нет номиналов резисторов,конденсаторов),неплохо бы спецификацию к данной схемке,заранее благодарен.
Дата: Четверг, 18.Окт.2012, 00:50 | Сообщение # 150
Участник
У вас сообщений: 111
инженер
OFFлайн
Украина
Киев
Здравствуйте, helge! Вопрос по РС-6: при работе охладителя из-под уплотнительной резины, находящейся под крышкой, происходит утечка хол. возд. Новых центрифуг давно не устанавливал, в пяти отремонтированных - одинаковая проблема. Ваши предложения, pls.
Дата: Четверг, 18.Окт.2012, 22:49 | Сообщение # 151
У вас сообщений: 225
инженер
OFFлайн
Кыргызстан
Bishkek
Quote (Ollemed)
при работе охладителя из-под уплотнительной резины, находящейся под крышкой, происходит утечка хол. возд.
Сама крышка не регулируется по высоте. Чтобы не было утечки из под резины необходимо поднять всю камеру центрифуги вместе с надетой на нее резиной. Для регулировки придется снимать все 4 стенки с центрифуги. Не знаю, какого года выпуска у Вас центрифуга. В некоторых модификациях регулировка осуществляется набором резиновых прокладок снизу, между камерой и каркасом. Посмотрите с какой стороны щель, с той стороны подложите дополнительно полоску резины или еще чего-нибудь нужной толщины. Только не переусердствуйте. Иначе крышку не закроете. В других модификациях вместо резиновых прокладок стоят четыре больших регулировочных винта. На каждом из них есть контргайка. Ее сначала надо ослабить, вывернуть винт на нужную высоту и потом затянуть гайку обратно. Успехов.
Дата: Пятница, 19.Окт.2012, 01:43 | Сообщение # 152
Участник
У вас сообщений: 111
инженер
OFFлайн
Украина
Киев
helge, должна ли быть утечка воздуха из-под крышки в РС-6, если нет, чем лучше загерметизировать камеру (присутствует ли регулировка прижима петель)? Утечка происходит в районе блока управления. Заранее благодарю!
Дата: Вторник, 23.Окт.2012, 06:17 | Сообщение # 154
Стажер
У вас сообщений: 9
инженер
OFFлайн
Российская Федерация
Славгород
Здравствуйте! центрифуга ОПн-3м, первые раза три работает как надо т.е. при заданных оборотах такие и набирает, при дальнейшем запуске набирает максимальные обороты и их кол-во не отображается. Спасибо!
Дата: Четверг, 25.Окт.2012, 13:35 | Сообщение # 155
У вас сообщений: 225
инженер
OFFлайн
Кыргызстан
Bishkek
Сообщите год выпуска центрифуги. Сколько в эксплуатации? Ремонтировалась или нет? Подробнее опишите, что отображается на индикаторах. В каких режимах проявляется? С каким ротором? Загруженным или голым, без пробирок.
Дата: Четверг, 25.Окт.2012, 13:43 | Сообщение # 156
Стажер
У вас сообщений: 9
инженер
OFFлайн
Российская Федерация
Славгород
2007 года, в эксплуатации 4 года, не ремонтировалась, проявляется в любых режимах, показывает 0,1(на индикаторе) 100 об. и набирает бешеные обороты, постоит и раза 3-4 опять работает как надо, потом та же картина.
Дата: Воскресенье, 28.Окт.2012, 14:23 | Сообщение # 157
У вас сообщений: 225
инженер
OFFлайн
Кыргызстан
Bishkek
Могу предположить, что неисправен датчик оборотов. Или не верно установлен ротор. Если Вы снимите ротор и посмотрите с обратной стороны, то увидите зубцы обтюратора, которые вращаются в прорези оптронного датчика оборотов. Если при установке ротора его закрепить на валу слишком высоко, то зубцы не будут перекрывать световой луч и будет дефект, как Вы описали. Если закрепить ротор слишком низко, то зубцы могут цеплять за сам датчик и могут повредить его. Попробуйте опустить ротор на пару миллиметров. Только обязательно проверьте, чтобы не цеплял. Если не поможет, то проверьте сам датчик оборотов.
Значит где-то нет контакта. Проверьте разъем датчика оборотов. Проверьте контактную колодку процессора, иногда достаточно вытащить процессор, подогнуть иголкой контакты и снова вставить. А если в режиме СТОП и открытой крышке вручную крутнуть ротор, то покажет больше 100 оборотов? Симптомы очень похожи на неверную установку датчика оборотов. Если перекрытие оптического канала не полное, то на холодную он еще работает, а при прогреве сигнал становится слишком малым для срабатывания компаратора. Плюс вибрация.
