Дата: Понедельник, 20.Сен.2010, 11:39 | Сообщение # 2
Участник
У вас сообщений: 170
Инженер-медтехник
OFFлайн
Российская Федерация
Волгодонск
74А13/2*220Ф - это медные тэны на тюменский дистилятор, у них резьба на 18 мм. А есть есчё Питерский ДЭ-10, у него ТЭНы из нержавейки и резьба на 14 мм. Из нержавейки ТЭНы дохнут быстро, да и стоят они дороже медных почти в 2 раза, поэтому я рассверливаю отверстия под 18 мм и ставлю медные.
"Медремкомплект" (Воронеж) давно поставляет любые ТЭНы на все дистилляторы и паровые и воздушные стерилизаторы, на сайте- полная информация с тех. описанием
Дата: Понедельник, 05.Мар.2012, 12:12 | Сообщение # 9
Стажер
У вас сообщений: 10
Медтехник
OFFлайн
Казахстан
Семей
Там, насколько мне помнится, стоит оптопрерыватель. Я делал следующим образом: ставим друг напротив друга инфракрасный светодиод и фотодиод вместо этого самого оптопрерывателя и получаем тем самым самодельный аналог етого самого OPB610.
Сообщение отредактировал techm3dik - Среда, 07.Мар.2012, 11:08
Дата: Пятница, 09.Мар.2012, 13:42 | Сообщение # 10
Стажер
У вас сообщений: 46
инженер
OFFлайн
Российская Федерация
ЯНАО
А у меня 2 раза горели ТЭНы из за этого изобретения человечества оптодатчика(гвоздь надо забить в голову тому кто это придумал) Я снял эту лабуду и подключил старый датчик с микриком что стояли на д-25 очень надёжно и просто работает как часики.
Дата: Пятница, 09.Мар.2012, 23:51 | Сообщение # 11
У вас сообщений: 520
Электромеханик
OFFлайн
Беларусь
Барановичи
Тащемта микрик этот ваш полное говно. Развязки нету (90% можно получить удар током), а также на старых поплавок промахивается мимо рычажка микрика. Что несмертельно но попандос на заявку и долгие разъяснения, на тему слегка постукать по уравнителю. А потом еще доказывать, что это не ты дурак, а завод так сделал
Схема с оптопарой прекрасно работает :D Если блокировки нету - то поменять ИК светодиод (часто достается из корпуса оптопары).
Дата: Суббота, 10.Мар.2012, 18:25 | Сообщение # 12
Стажер
У вас сообщений: 25
инженер
OFFлайн
Российская Федерация
таганрог
Спасибо всем ,нашел шелевую оптопару в хламе видимо от принтера струйника ,шель на 2 мм больше поставил работает. А медики заказали в сборе узел железки поплавок ,плата с оптропарой стоит 1500р .Скоро получат.
Покупаем ТЭНы в Питере ООО "Купин", у них есть ТЭНы СПб "ЭМО", Тюмени. Вот только ТЭНов Тюмени на ДЭ-60 (как по паспорту 160.01.000-10, если у кого такие применяются), таких нет. Недавно приобрели ТЭНы СПб "ЭМО" на ДЭ-10, 2,5 кВт, втулка 18 мм. Хотя из-за плохой воды дистилляторы надо чистить от накипи, установка крана на выходе и слив воды после работы проблему накипи решает плохо.
Покупаем ТЭНы в Питере ООО "Купин", у них есть ТЭНы СПб "ЭМО", Тюмени. Вот только ТЭНов Тюмени на ДЭ-60 (как по паспорту 160.01.000-10, если у кого такие применяются), таких нет. Недавно приобрели ТЭНы СПб "ЭМО" на ДЭ-10, 2,5 кВт, втулка 18 мм. Хотя из-за плохой воды дистилляторы надо чистить от накипи, установка крана на выходе и слив воды после работы проблему накипи решает плохо.
Дата: Вторник, 13.Ноя.2012, 16:26 | Сообщение # 17
Участник
У вас сообщений: 210
инженер по медоборудованию
OFFлайн
Российская Федерация
Ростов-на-Дону
Здравствуйте, коллеги. Насчет ТЭнов с втулкой диаметром 18 мм у Купина, У них все цены, 2 типа, оба - с нержавейки. Медных нет. Так вот, приобрели у них 6 ТЭнов. Приобрели более дорогие, как они говорят, "оригинальные". Установил все 6 в начале июля. 2 Тэна на одном дистилляторе (и месяца не прошло), 2 ТЭна - на другом (прошло 2 месяца, в середине-конце сентября) вышли из строя. Разобрал один дистиллятор, такое впечатление, что в ТЭН попала вода, ТЭН как-бы вскипел, вспучился, это не из за отсутствия воды. Второй ТЭН: внешний осмотр - состояние идеально, а по сопротивлению - обрыв. Сейчас ждем снова 5 шт. от Купина. Если опять такое же "качество" - где покупать ТЭНы нормального качества? И желательно медные. Ремарка: видел в интернете, что за 120 грн. в Донецке можно купить. Но разговаривал по телефону с фирмой в Ростове. что они могли бы приобрести в Донецке, а потом нам за рубли здесь перепродать.
Дата: Вторник, 13.Ноя.2012, 17:54 | Сообщение # 18
начальник участка
OFFлайн
Российская Федерация
Самара
ГОСТ 13268-88 "ЭЛЕКТРОНАГРЕВАТЕЛИ ТРУБЧАТЫЕ" Всем рекомендую почитать, дабы криворукие поставшики не обманывали. После этого берем мегаомметр и проверяем изоляцию каждого ТЭНа. У нового сопротивление изоляции не менее 50МОм, у б/у не менее 500 кОм, надоели своим качеством все, и особенно МедикоСнаб (народ должен знать своих героев), это у последнего. Кстати, это не только ТЭНов касается. После отказа пятого ТЭНа мы все партии теперь принимаем с мегаомметром, возвращая назад то, что не соответственностивует требованиям стандарта. Кстати, в стандарте указан материал ТЭНа: медь или латунь. Про нержавеющую сталь ничего не сказано. Делаем выводы самостоятельно.
Сообщение отредактировал lis63 - Вторник, 13.Ноя.2012, 17:55
Дата: Четверг, 29.Ноя.2012, 16:52 | Сообщение # 19
Участник
У вас сообщений: 210
инженер по медоборудованию
OFFлайн
Российская Федерация
Ростов-на-Дону

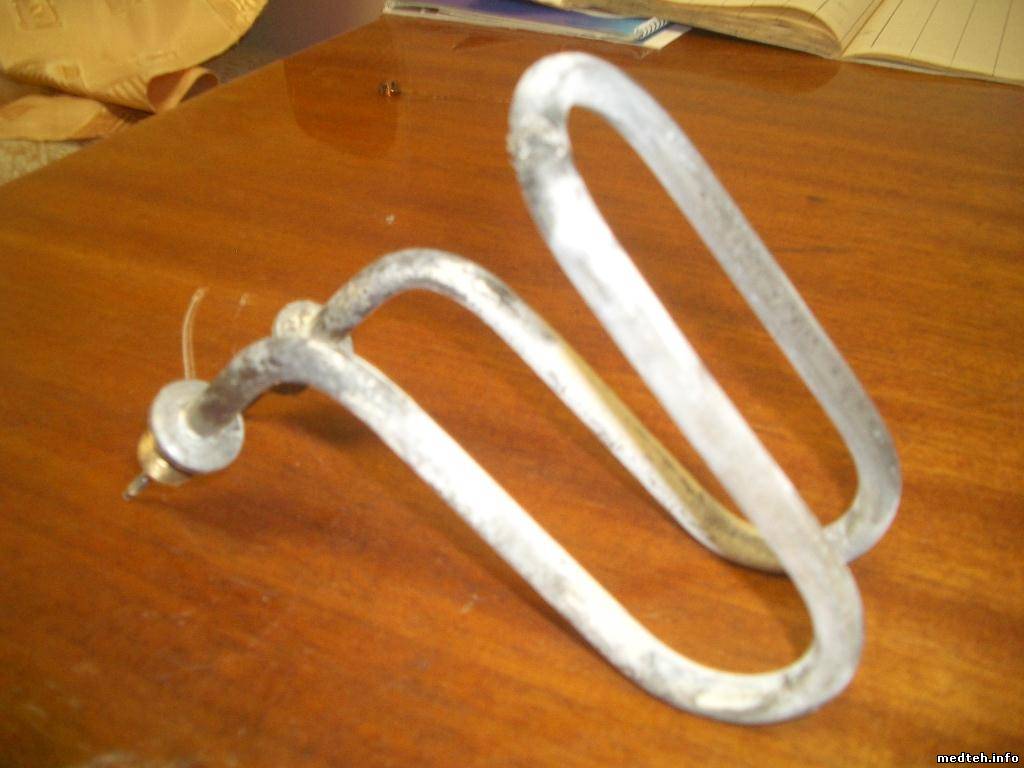

Здравствуйте. Продолжу тему про ТЭНы. Как я уже писал, мы покупали ТЭНы для ДЭ-10 (втулка 18х1,5, СПб) у Купина (СПб). Так вот, июньская партия (заказывали 6-ть ТЭНов, нержавейка). Причём, один ТЭН вышел из строя, внешний вид идеальный, тестер на выводах ТЭНа ничего не показывает. Получили в начале июля - два ТЭНа вышли из строя через неделю, два - в начале сентября). 15 ноября получили новую партию (5 штук), два опять вышли из строя. Специально уже стал проверять с разобранным ДЭ-10, собрал без внешнего кожуха, провода откинул, срабатывает когда только вода поступает к трубке перелива. Сначала позвонил им, в ответ: "Что же Вы нам не сказали, мы бы Вам их заменили". Попросили фото, я им их выслал. В ответ получил следующее:
Quote
"Я всё же грешу на неисправность дистиллятора (низкий уровень воды в дистилляторе). 1. Практически все ТЭНы имеют «вспучивание» в ближайшей к воде точке. Подобное вспучивание результат «хватания» ТЭНом воздуха. Дальше растрескивание, попадание воды внутрь оболочки и всё … 2. 2-е партии с разных заводов, большое кол-во ТЭНов и все ТЭНы горят. Мы в месяц продаём больше тысячи ТЭНов, перегорания ТЭНов редки, причины две – хватание воздуха и течь через прокладку на контакты. И ещё бывают редкие случаи: повышенная влажность наполнителя в ТЭНе, но он перегорает сразу и выглядит «как новый» 3. Те, что с латунной втулкой, это заводские, оригинальные, на них редки нарекания, обычно в больницах плюс-минус год ходят. По поводу ГОСТа медь, нержавейка, мы, к сожалению, не можем повлиять на заводы (ТЗМОИ и ЭМА), и заставить их выпускать медные ТЭНы, как в добрые старые времена. По практике медные ТЭНы горят не реже нержавейки. Если медный ТЭН будет хватать воздух, он тоже рано или поздно перегорит в этом месте."

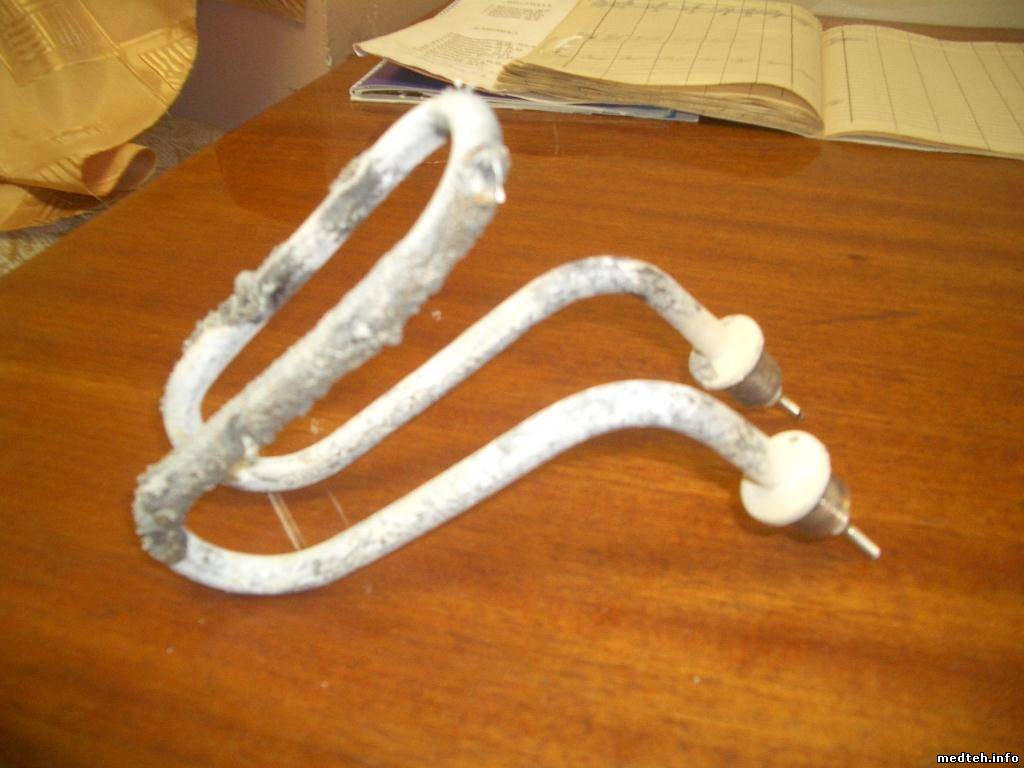

Почему ТЭНы перегорели сбоку (как капля), или же борозда, или это всё же вина производителя. По договору поставки гарантии не прописаны, может никто и не хочет к ним обращаться с рекламацией. Прошу Ваших комментариев на его претензии. У меня ещё осталось 3-и ТЭНа, я их пока опасаюсь ставить.
Подходят ли по всем габаритам тюменские ТЭНы к ДЭ-10 (СПб)? По картинке они такого же вида, а вот по габаритам я не знаю.
Дата: Четверг, 29.Ноя.2012, 17:52 | Сообщение # 20
Участник
У вас сообщений: 123
инженер
OFFлайн
Украина
Луцк
Quote (rodnmuzvn)
сбоку (как капля)
Не похоже, что от перегрева. Похоже на заводской брак: спираль проходит близко от корпуса ТЕНа, при нагревании касается корпуса, и выжигает в нем дырку. Судя по фото, "капли" появились в месте изгиба ТЕНа, и не сверху, где, как бы, не было воды, а сбоку.
Дата: Пятница, 30.Ноя.2012, 01:05 | Сообщение # 21
Медтехник
OFFлайн
Российская Федерация
.

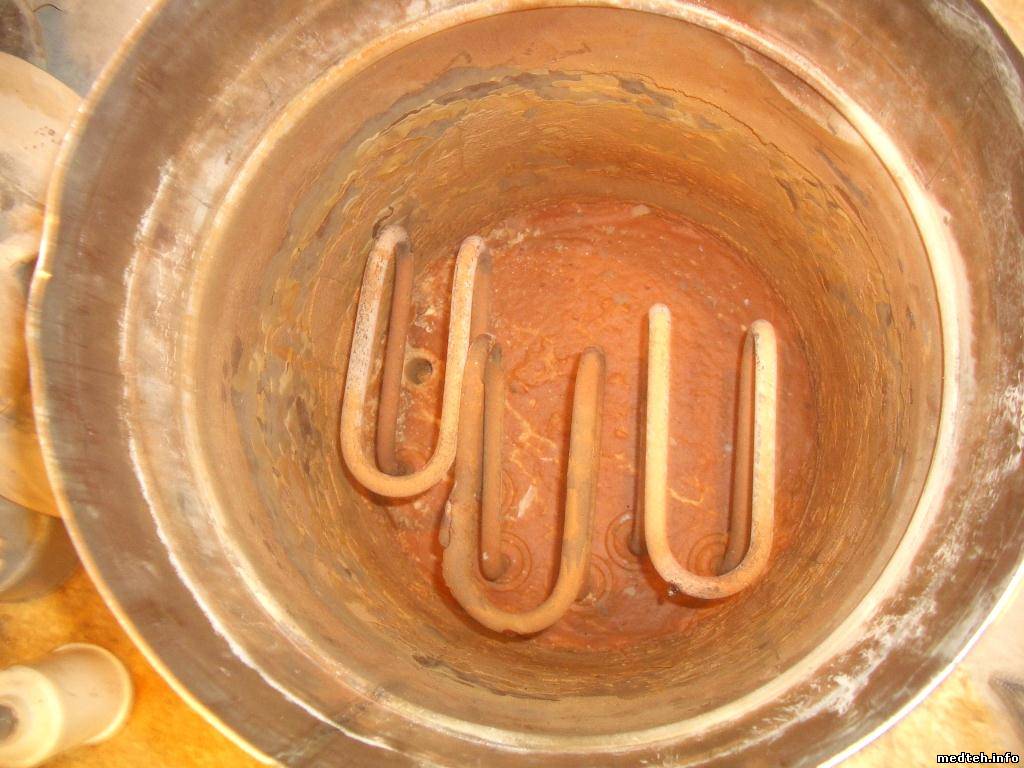

Судя по тому, что ТЭНы с июля значительно загрязнены, вода содержит много примесей и своевременно эксплуатационным персоналом не сливался осадок (где-то через 2 - 3 часа работы) ... При борботаже происходит сильное вспенивание (чем гуще жижа, тем больше пены), соответственно, образовываются относительно большие паровые пузыри и несколько снижается уровень воды (повышается давление в парогенераторе), и при этом возможно оголение участков ТЕНа(ов), что приводит к приведённым последствиям, и что усугубляется возможными заводскими дефектами ТЭНов ... Это подтверждают и значительные отложения на внутренних стенках парогенератора (не думаю, что Вы так плохо почистили камеру парогенератора при замене ТЭНов).
Учтите также, что при кипении воды образуются паровые пузыри и если они будут обильны и объёмны, и будут постоянно примыкать к одним и тем же участкам того или иного ТЭНа, то и последствия не заставят себя ждать ... Поэтому, при установке ТЭНов надо их располагать (подгибая) друг от друга подальше ... Механизм следующий: на нагретом участке ТЭНа образовывается паровой пузырь (пузырёк) и этот участок относительно "перегревается", паровой пузырь срывается и вода быстро "охлаждает" этот "перегретый" участок, по прошествии небольшого времени он вновь нагревается и на нём снова образовывается паровой пузырь. Этот процесс непрерывный и, как бы, естественным образом поддерживается допустимая рабочая температура ТЭНа при образовании "своих" паровых пузырей. Но если рядом располагается соседний ТЭН, то он своим(и) паровым(и) пузырём(ями) мешает этому естественному процессу охлаждения, т.е. рассматриваемый ТЭН на этом участке запредельно перегревается ... А вообще-то, если не ошибаюсь, на Форуме этот вопрос уже рассматривался ...
Поэтому делайте правильный вывод: что-то в ЛПУ не то с условиями эксплуатации дистиллятора ... Не "та" вода и не "тот" режим эксплуатации, да, и не "та" организация эксплуатации МТ. Нужно проводить такой составляющий, профилактически-диагностическийэлемент технического обслуживания (ТО)как - периодический технический осмотр (ОТ). Одной из непременной и важнейшей целью которого, является контроль качестватехнической эксплуатации МТ и обеспечивающих условий технической и функциональной эксплуатации. А не замыкаться на регламентных работах (РР) или тем более на ремонте (Р).
Дата: Пятница, 22.Мар.2013, 11:30 | Сообщение # 22
Участник
У вас сообщений: 130
инженер
OFFлайн
Российская Федерация
Краснодар
на дистиллятор стоял датчик поплавкогго типа с фото транзистором. Потом вся эта ситема накрылась медным тазом. Под замену плата с транзистором. В последнее время очень часто летят такого рода датчики. Хотелось бы модернизировать эту систему. возвращаться к микрикам тоже не особо хочется. на современных дистилляторах стоит датчик уровня беспоплавковый . как можно приспособить его сюда, как его изготовить и реализовать самому?
Дата: Пятница, 22.Мар.2013, 17:14 | Сообщение # 23
Стажер
У вас сообщений: 27
Инженер по ТО и РМО
OFFлайн
Российская Федерация
Белгород
Есть вариант поплавкового датчика с магнитом, по типу как дачик уровня тосола или омывателя в ВАЗ-2114. Он не переклинивает в отличие от традиционных и не набирается воды. Один из производителей использует иммено такой. Исходя из опыта могу сказать что лучше не бывает. Можете соглашаться или нет.
Дата: Пятница, 22.Мар.2013, 20:13 | Сообщение # 24
У вас сообщений: 549
Сервисный Инженер
OFFлайн
Российская Федерация
МО Люберцы
ruslan105, Вы знакомы как устроена система датчиков на автоклаве ГК-100 ??? Если да то это самый простой,удобный и неприхотливый способ решить вашу проблему.Только вот плату управления ТЭНАМИ все равно придется восстановить.
И тему нужно было создавать не в "Стоматологическое оборудование" а в "стерилизационное оборудование"
Нужно будет две штуки,один чуть ниже другого(НО БЕЗ ФАНАТИЗМА 15-20 ММ МАКСИМУМ),их придется укоротить по длине и придумать герметичный монтаж в поплавкомом стакане! И сделать это нужно так что бы нежные руки персонала случайно не замкнули цепь!
Сообщение отредактировал Texnikims - Пятница, 22.Мар.2013, 20:28
Дата: Воскресенье, 24.Мар.2013, 21:54 | Сообщение # 26
Участник
У вас сообщений: 130
инженер
OFFлайн
Российская Федерация
Краснодар

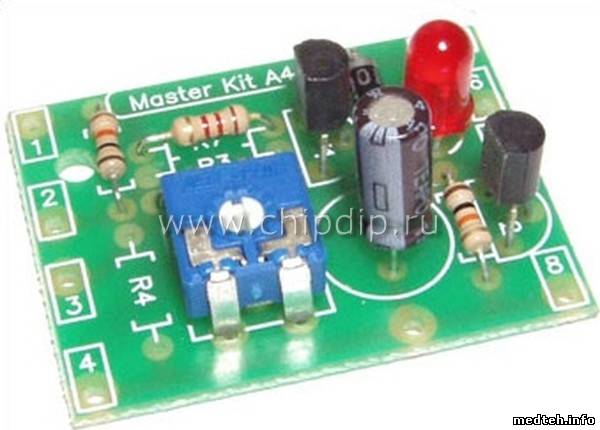

Я готов рассмотреть предложение с контактными датчиками в виде пластин в поплавковой камере, только как это реализовать на деле. В дистилляторе стоит пускатель на 3 фазы, управляемый 220В т.е. Значит нужна схема управления пускателем посредством датчика!
Сообщение отредактировал ruslan105 - Воскресенье, 24.Мар.2013, 21:55
Дата: Вторник, 26.Мар.2013, 12:27 | Сообщение # 29
Стажер
У вас сообщений: 23
инженер
OFFлайн
Российская Федерация
Щегловск
Доброго времени суток!

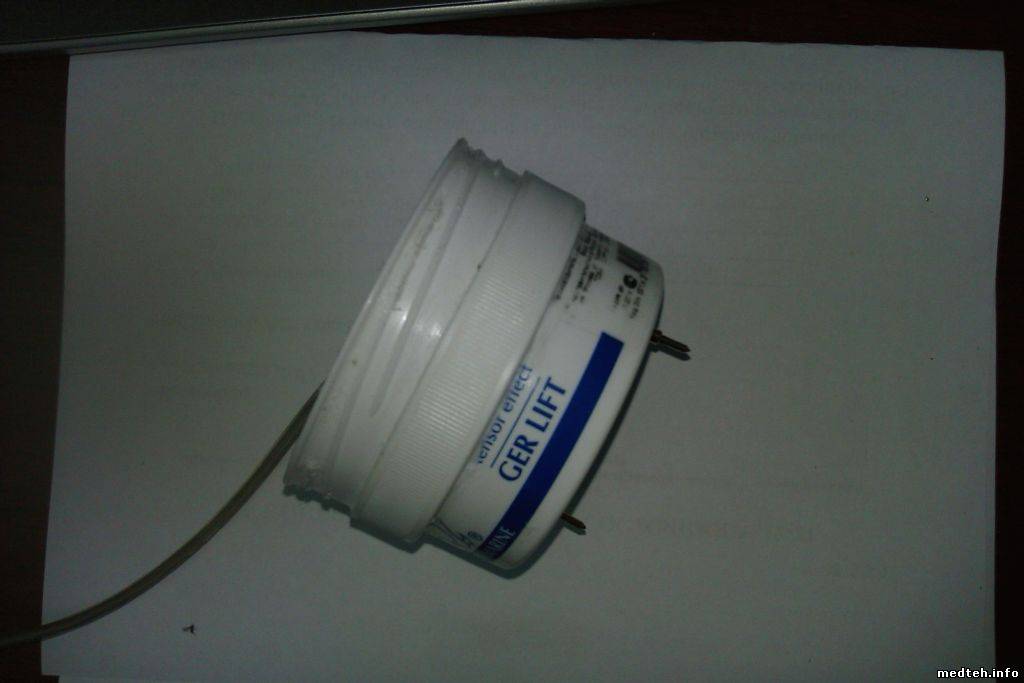

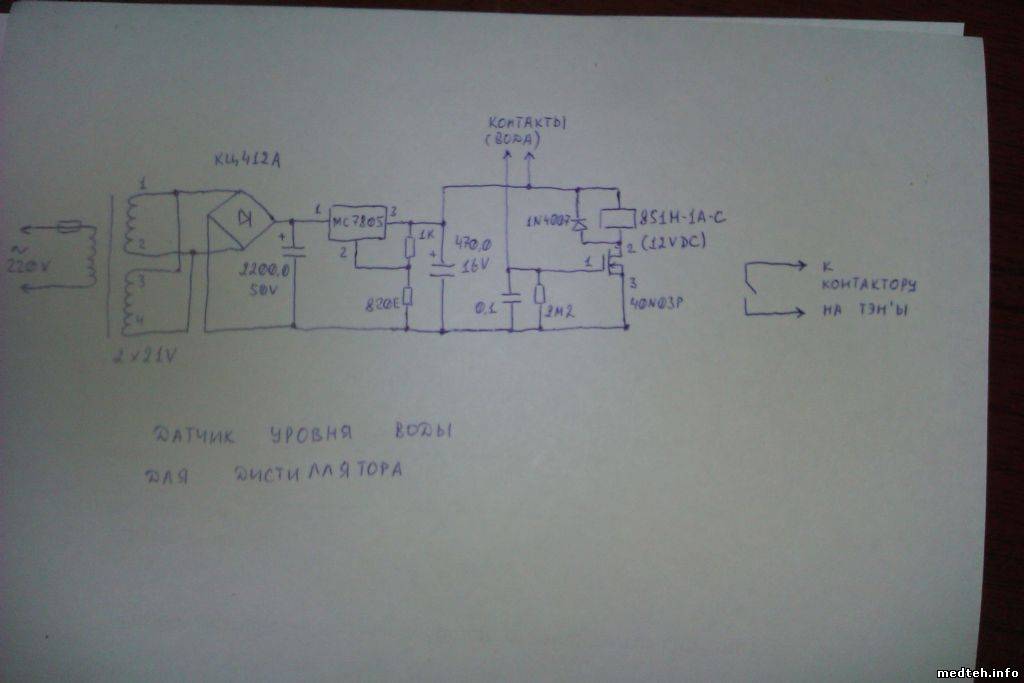

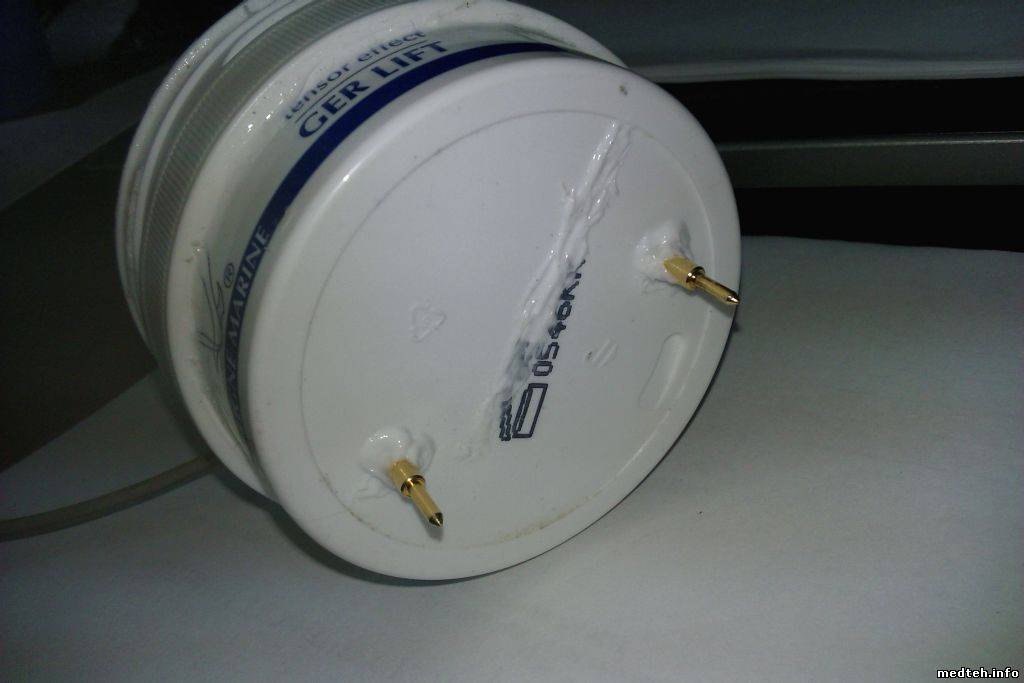

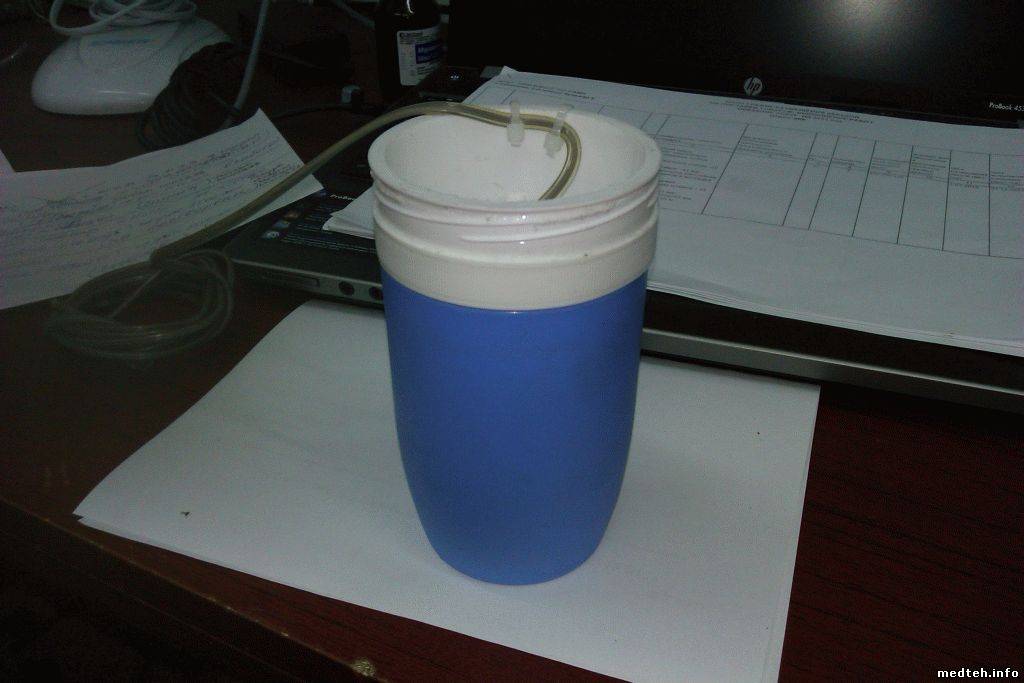

Примерно пол-года назад в нашем ЦСО оплавился поплавковый датчик уровня воды на дистилляторе АЭ-25. Из того, что нашел на своем рабочем столе была быстренько собрана конструкция электроконтактного датчика (см. вложения). Ну, в общем народ не нарадуется:-)...
Дата: Пятница, 24.Янв.2014, 12:01 | Сообщение # 39
Стажер
У вас сообщений: 32
Инженер
OFFлайн
Российская Федерация
Челябинск
Вопрос к инженерам
есть два дестилятора ТЗМОИ ДЭ-10 и ДЭ-4. проблемы с датчиком уровня воды ЭДУ.010 на принципиальной схеме А1 в дэ-4 включенному в сеть 220в заливаю воду смотрю электрод мокрый но пускатель не срабатывает, нагрева нет. закорачиваю электрод на железный корпус результат тот же.
в дэ-10 в результате плохо протянутых контактов выгорели автомат и пускатель. заменил. подключаю 380 - 3фазы и ноль. закорачиваю провод электрода на корпус - пускатель не втягивается.
вопрос как проверить работоспособность платы датчика уровня. относительно земли ноля корпуса или чего он меряет проводимость. должен ли в этот момент стерилизатор быть заземлен на контур заземления в здании. землю при проверке я не подключал. подключал тока фазы и ноль.
где можно купить эту плату или найти схему для изготовления аналогичной?
