Microplate Reader BioRad model 450
SvetaslavДата: Среда, 22.Сен.2010, 22:09 | Сообщение # 1
Участник
У вас сообщений: 106
инженер-электроник
OFFлайн
Российская Федерация

Владимир
Аппарат старый, более 10 лет. Выдаёт сообщение "Error Light Bulb".
Стал смотреть - обнаружил отсутствие трёх питающих напряжений с импульсного БП и неприятный запах.
При тщательном осмотре выяснилось, что потекли почти все электролиты. Заменил их, под ними плату помыл, также заменил КРЕН 7912. Не помогло.
Начал рисовать схему, но с этим у меня туго идёт - растянется надолго, доктора плачут - замены прибору нет. ИмпБП сложный. Может кто сталкивался? Может кто-то схему имеет? Спасайте!

zx19Дата: Четверг, 23.Сен.2010, 07:19 | Сообщение # 2
Vse
OFFлайн
Российская Федерация

Саратов
фото где?

SvetaslavДата: Четверг, 23.Сен.2010, 22:22 | Сообщение # 3
Участник
У вас сообщений: 106
инженер-электроник
OFFлайн
Российская Федерация

Владимир
фото чего нужно?

zx19Дата: Пятница, 24.Сен.2010, 08:59 | Сообщение # 4
Vse
OFFлайн
Российская Федерация

Саратов
сложного блока, или речь шла еще о чем то?

SvetaslavДата: Пятница, 24.Сен.2010, 23:52 | Сообщение # 5
Участник
У вас сообщений: 106
инженер-электроник
OFFлайн
Российская Федерация

Владимир
5 фото в архиве, могут быть не совсем информативны.
Foto.rar (1.87 Mb)

seatovodДата: Суббота, 25.Сен.2010, 00:28 | Сообщение # 6
У вас сообщений: 625
инженер
OFFлайн
Российская Федерация

Нижний Новгород
Svetaslav, а какие напряжения отсутствуют? Может, есть смысл подать временное питание с внешних блоков питания, убедиться, что прибор работает и тогда уже воевать с платой.

seatovodДата: Суббота, 25.Сен.2010, 00:30 | Сообщение # 7
У вас сообщений: 625
инженер
OFFлайн
Российская Федерация

Нижний Новгород
Как минимум лампу можно запитать от независимого источника.

SvetaslavДата: Суббота, 25.Сен.2010, 23:52 | Сообщение # 8
Участник
У вас сообщений: 106
инженер-электроник
OFFлайн
Российская Федерация

Владимир
На лампу напруга поступает, отсутствуют напряжения на плате аналоговых усилителей: +5v,-15v,+15v. Поэтому и сообщение выходит. А временное питание буду пробовать-спасибо!

SvetaslavДата: Среда, 06.Окт.2010, 21:57 | Сообщение # 9
Участник
У вас сообщений: 106
инженер-электроник
OFFлайн
Российская Федерация

Владимир

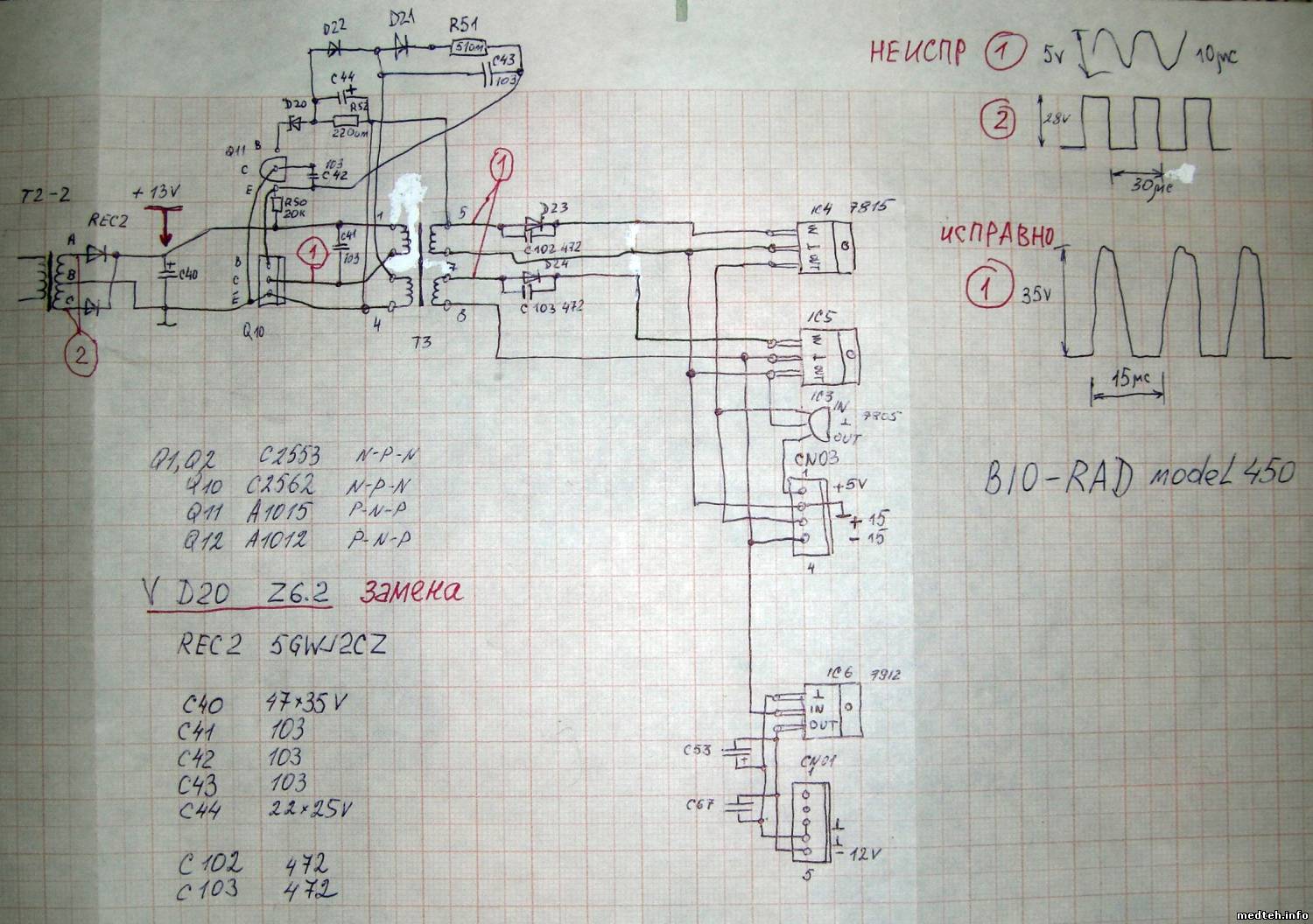

Зарисовал схему этого узла(схему прилагаю), обнаружил по осциллографу - нет раскачки. Вышел из строя стабилитрон D20, после замены напряжения восстановились, но ошибка осталась. Теперь не хватает U на лампе, самотестирование проходит если на лампе более 5.8В. Буду рыть дальше.

seatovodДата: Четверг, 07.Окт.2010, 19:48 | Сообщение # 10
У вас сообщений: 625
инженер
OFFлайн
Российская Федерация

Нижний Новгород
Вот гады, намудрили diablo Если бы на выходе трансформатора Т2-2 было напряжение 16-17В можно было-бы поставить две КРЕН-ки на +15, -15В и одну помощнее на 12В для лампы (лампу, понятно соответствующую) и не мудрить. А так придется дальше разбираться - удачи! Кстати, если запитать лампу прибор включается полностью без косяков, плашку какую-нибудь прогонял для проверки?

SvetaslavДата: Понедельник, 25.Окт.2010, 23:36 | Сообщение # 11
Участник
У вас сообщений: 106
инженер-электроник
OFFлайн
Российская Федерация

Владимир

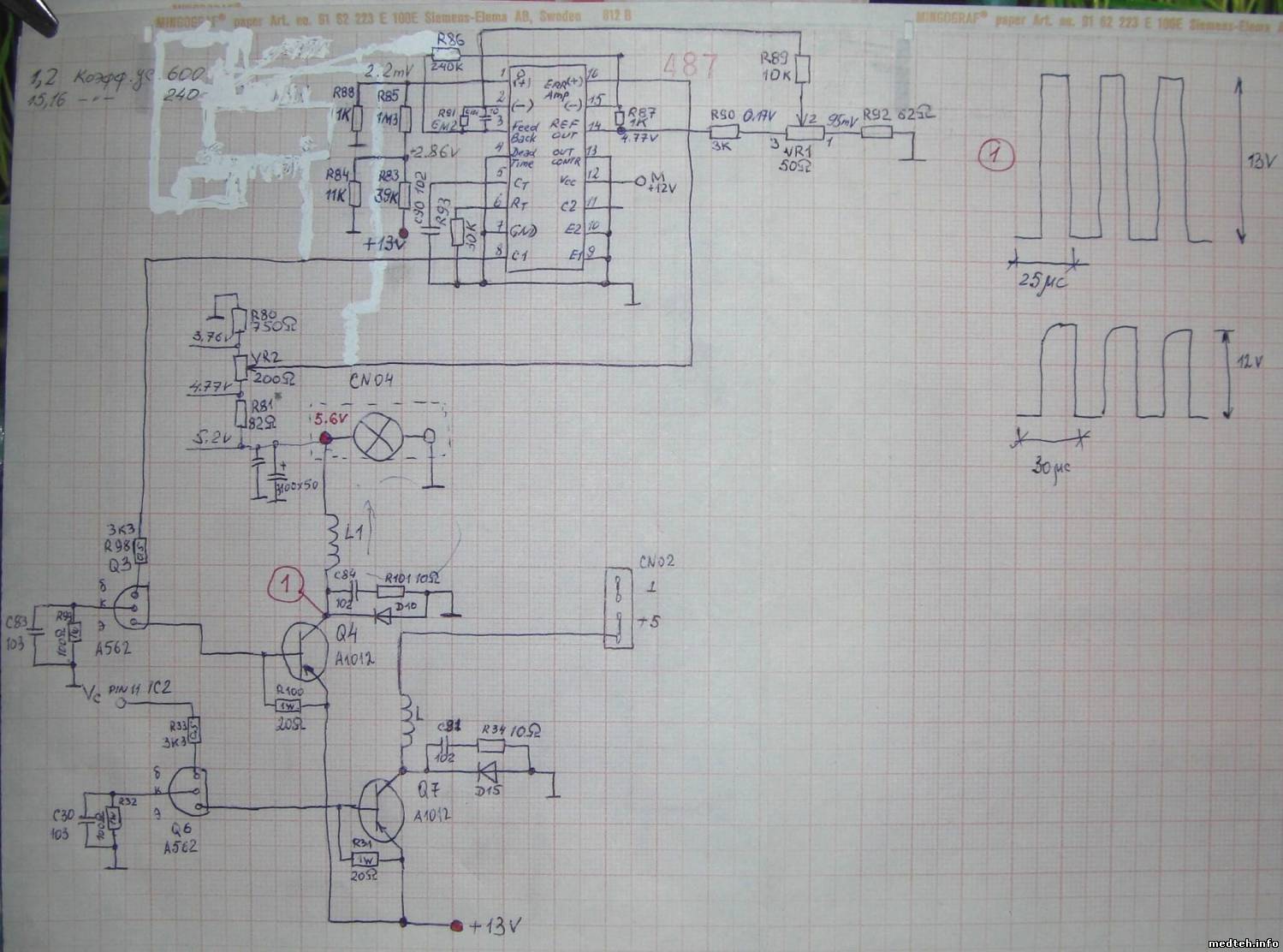

Прилагаю схему стабилизатора лампы. Долго пытался отрегулировать U=5.8V манипулируя обоими подстроечниками, выше U=5.8V происходил срыв генерации ШИМа на ИМС ir3m02 имея в нагрузке БП только лампу. Затем собрал весь прибор, запустил ...и - о чудо! - тест прошел!!! Причем на лампе U=5.6V. Уже вторую неделю Reader работает нормально.

seatovodДата: Вторник, 26.Окт.2010, 19:28 | Сообщение # 12
У вас сообщений: 625
инженер
OFFлайн
Российская Федерация

Нижний Новгород
Поздравляю! good
