Термостат LP-120 (Венгрия)
lis63Дата: Вторник, 21.Июн.2011, 20:35 | Сообщение # 1
начальник участка
OFFлайн
Российская Федерация

Самара
Славное изделие венгерского происхождения. 1985 г.вып. Не держит температуру. Подобран почти на свалке нашими баклаборантами по причине тотальной и беспробудной нищеты. Документации, естественно нет.
Если кто может, поделитесь хотя бы инструкцией по эксплуатации.
Не понятно назначение двух выключателей (под первым выключателем нарисован круг в виде двух полукруглых стрелок, над кругом нарисована единичка, под кругом нолик; под вторым нарисован полукруг-стрелка от единички к нолику)
При включении первого выключателся включается вентилятор и гаснет индикатор нагрева;
При включении второго выключателся ничего не происходит.

Есть грубая и точная подстройка температуры.
Есть также механический привод, открывающий канал вентиляции.
Вроде, все описал.

zx19Дата: Вторник, 21.Июн.2011, 20:43 | Сообщение # 2
Vse
OFFлайн
Российская Федерация

Саратов
фото этого барахла где?

lis63Дата: Воскресенье, 26.Июн.2011, 20:28 | Сообщение # 3
начальник участка
OFFлайн
Российская Федерация

Самара
Вот оно

lis63Дата: Воскресенье, 26.Июн.2011, 20:34 | Сообщение # 4
начальник участка
OFFлайн
Российская Федерация

Самара
Фото внутренностей.

Ищу документацию. Также хотелось бы узнать назначение выключателей и порядок работы.

Проблема: не могу зафиксировать температуру выше 35 (улетает до 50)

SeptДата: Воскресенье, 26.Июн.2011, 22:40 | Сообщение # 5
OFFлайн
Украина

Житомир
lis63, ты фотки нормально выложить можешь?
На передней панели кроме клавиш, больше ничего нет?

seatovodДата: Понедельник, 27.Июн.2011, 00:02 | Сообщение # 6
У вас сообщений: 625
инженер
OFFлайн
Российская Федерация

Нижний Новгород
lis63, если не найдётся схема начинки а задача будет в поддержании пары-тройки фиксированных температур (37, 56 и т.д.) могу посоветовать поставить самодельную схемку на компараторе 554СА3 с любым кремниевым диодом в качестве датчика температуры. Хотя схема этого агрегата вроде не очень сложная, может, порисовать немного? Попробуй плату поближе сфотографировать, может по фото вылечим. wink И что используется в качестве датчика температуры?

lis63Дата: Понедельник, 27.Июн.2011, 00:08 | Сообщение # 7
начальник участка
OFFлайн
Российская Федерация

Самара
Септ,Выложил в первом сообщении второе фото-общий вид, сверху регулировка температуры, указано одно значение-50 градусов, при при установке этого значения (или выше) нажимается микрик (виден на фото внутренностей) Вторая ручка-открывание канала вентиляции, на ручке ниже значения (1-14), так понимаю, что это точная установка температуры. Нагрев включается при повороте верхней ручки (регулировки температуры) против часовой до упора с дальнейшим выставлением требуемой температуры (как в РВ-1-30, только наоборот)
Я думаю, может я что-то не так делаю, тк прежние хозяева термостата клянутся, что он у них работал. Схема простая, прошу помощи, т.к. сложно затащить в офис эту 120-литровую махину, она в мою машину не лезет )), а в лаборатории обстановка не располагает к длительным работам в помещении для выращивания особо опасных инфекций, думаю, кто обслуживал баков, понимает, о чем я.
seatovod, выложи, пожалуйста! Нашим бакам только 37 и нужно. Давайте логически подумаем о назначении выключателей (самое первое фото)


Сообщение отредактировал lis63 - Понедельник, 27.Июн.2011, 00:20

SeptДата: Понедельник, 27.Июн.2011, 02:33 | Сообщение # 8
OFFлайн
Украина

Житомир
Quote (lis63)
Давайте логически подумаем

Покажи весь блок управления и все внутренности. Желательно бирку тоже.
Это точно термостат? Странно, никогда не видел в термостатах (даже 150-ти литровых)
двигателя и значка "цикличность" на морде.
Эта штука очень похожа на ИНактиватор сыворотки.


Сообщение отредактировал Sept - Понедельник, 27.Июн.2011, 18:55

lis63Дата: Понедельник, 27.Июн.2011, 09:46 | Сообщение # 9
начальник участка
OFFлайн
Российская Федерация

Самара

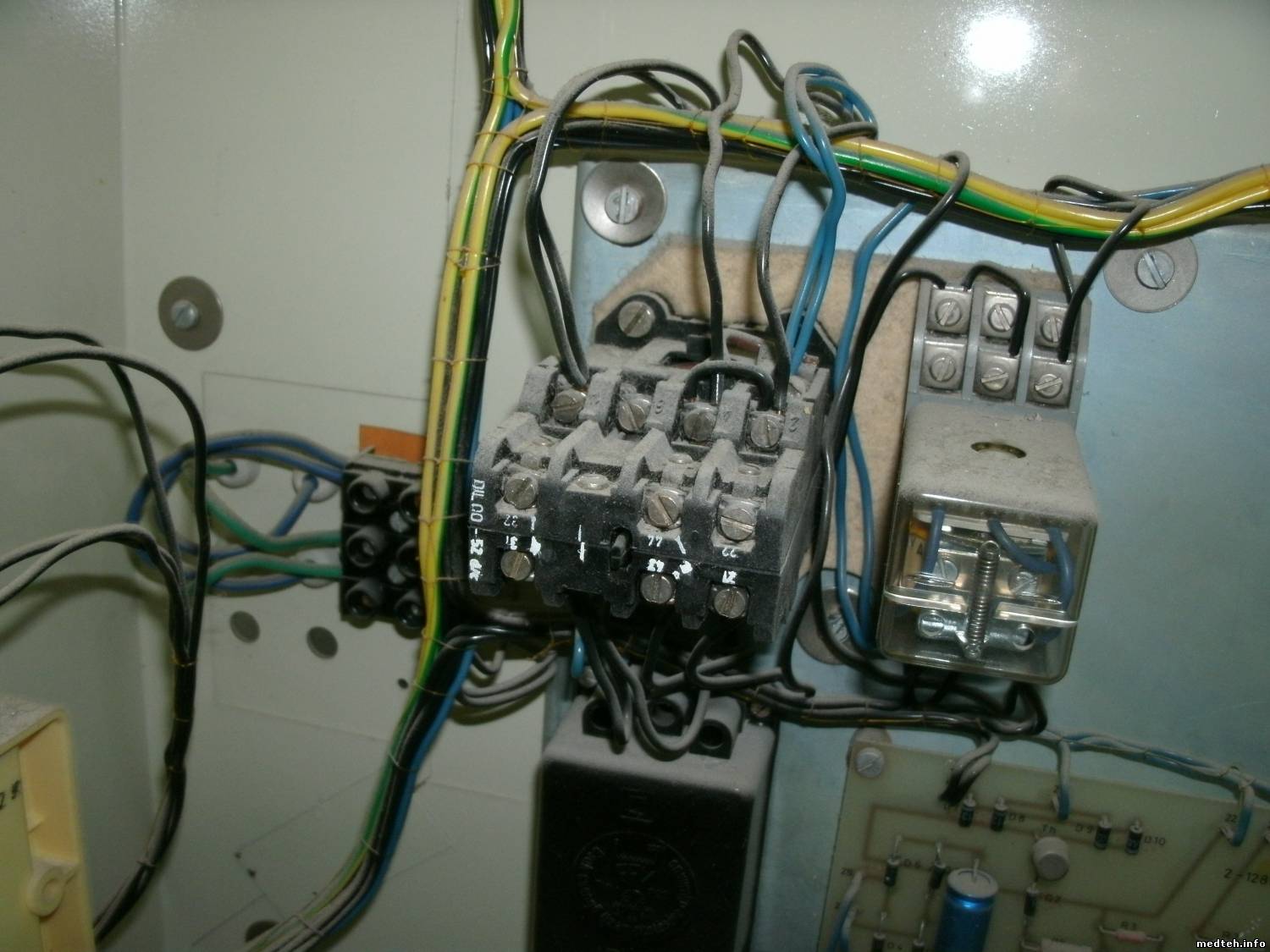

Вот еще фотографии. Бирки нет, оторвана. По бухгалтерии числился как термостат, но мы знаем, что это не показатель.
0701867.jpg (97.5 Kb) · 9033978.jpg (143.7 Kb) · 5464752.jpg (106.8 Kb) · 2659285.jpg (100.7 Kb) · 4287278.jpg (69.1 Kb)

SeptДата: Понедельник, 27.Июн.2011, 17:07 | Сообщение # 10
OFFлайн
Украина

Житомир
lis63, если: На ручке вверху кроме метки 50°С ничего нет. На ручке 0-14, с обратной стороны стоит двигатель.
В двери одинарное стекло. Сопротивление нагревателей меньше 100 Ом.
Это что угодно но не термостат.

lis63Дата: Понедельник, 27.Июн.2011, 17:33 | Сообщение # 11
начальник участка
OFFлайн
Российская Федерация

Самара
Тогда что ЭТО? И почему (а самое главное-как?) ЭТО использовали для термостатирования на 35 градусов?

Сообщение отредактировал lis63 - Понедельник, 27.Июн.2011, 17:40

SeptДата: Понедельник, 27.Июн.2011, 17:40 | Сообщение # 12
OFFлайн
Украина

Житомир
Откуда я знаю, аппарат то у тебя. Покажи полностью панель управления и
подтверди или нет то что я перечислил выше.

lis63Дата: Понедельник, 27.Июн.2011, 17:47 | Сообщение # 13
начальник участка
OFFлайн
Российская Федерация

Самара
Давайте посмотрим с этих ракурсов. Больше никаких органов управления нет.
Про инактиватор сыворотки-вопрос интересный. К сожалению, я с этой группой приборов нне работал.

SeptДата: Понедельник, 27.Июн.2011, 17:59 | Сообщение # 14
OFFлайн
Украина

Житомир
Так есть на ручке двигатель или нет и почему среднюю фотку сразу не показал?
Это не термостат.
Quote (lis63)
И почему (а самое главное-как?) ЭТО использовали для термостатирования на 35 градусов

unknown


Сообщение отредактировал Sept - Понедельник, 27.Июн.2011, 23:36

lis63Дата: Понедельник, 27.Июн.2011, 18:24 | Сообщение # 15
начальник участка
OFFлайн
Российская Федерация

Самара
Да, похоже на шаговый двигатель. А что же это? Неужели ни у кого подобного прибора не было?

pyo5Дата: Вторник, 28.Июн.2011, 14:32 | Сообщение # 16
У вас сообщений: 794
ИВЛ, лаборатория и т.д.
OFFлайн
Российская Федерация

Петропавловск-камчатский
Quote (lis63)
Да, похоже на шаговый двигатель.

По виду аппарат ГДРовский, Венгерский или Югославский. Какие, к чёрту, шаговые двигатели? Просто привод реле времени.
Скорее всего под современные нужды аппаратик не приспособить.(С реле времени, может быть для парафиновой заливки или точно для дезактивации?)

lis63Дата: Вторник, 28.Июн.2011, 18:16 | Сообщение # 17
начальник участка
OFFлайн
Российская Федерация

Самара
Работал как термостат на 35 градусов. А что такое термостат с рециркуляцией? Может быть, это оно и есть?

seatovodДата: Вторник, 28.Июн.2011, 21:53 | Сообщение # 18
У вас сообщений: 625
инженер
OFFлайн
Российская Федерация

Нижний Новгород
lis63, я же говорил - если врачам просто нужен термостат на фиксированную температуру - выкидываешь всю начинку, оставляешь вентилятор для перемешивания воздуха (если он ещё живой) и паяешь схемку на компараторе управляющую нагревом. Но можно и штатной платой воспользоваться.

SeptДата: Вторник, 28.Июн.2011, 23:06 | Сообщение # 19
OFFлайн
Украина

Житомир
Ну не будет он работать как термрстат, не будет! Тут с заводской начинкой погрешность +/- 0,4С
в современных термостатах а ты паять. У нас баклаборатория такие купила, теперь расстроились.
seatovod, ты шкаф термостата разбирал? Наверное разницу с другими шкафами заметил?
Quote (seatovod)
Но можно и штатной платой воспользоваться.

Судя по всему там биметалл а у него дельта не ниже 5.
Quote (lis63)
Работал как термостат на 35 градусов.

Это не правда.


Сообщение отредактировал Sept - Среда, 29.Июн.2011, 00:07

seatovodДата: Среда, 29.Июн.2011, 11:13 | Сообщение # 20
У вас сообщений: 625
инженер
OFFлайн
Российская Федерация

Нижний Новгород
Sept, ну я то предполагаю, что у lis63, коробка аналогичная термостату (вроде похожа unknown ), с двумя камерами (эффект термоса wink ). Если просто коробка, тогда согласен - дохлый номер. По поводу биметалла - точно высокой точности не будет, но можно использовать в качестве датчика маленький диодик, тогда в сочетании с вентилятором (если работает) точность будет довольно высокой, особенно в условиях
Quote (lis63)
тотальной и беспробудной нищеты

В общем, если денег нет а время есть, можно поколхозить. drinks

lis63Дата: Среда, 29.Июн.2011, 17:30 | Сообщение # 21
начальник участка
OFFлайн
Российская Федерация

Самара
Я вообще думал на самый крайний случай поставить что-нибудь из овновской автоматики типа 2ТРМ1. Как думаете? Кто-нибудь так делал?

SeptДата: Среда, 29.Июн.2011, 23:23 | Сообщение # 22
OFFлайн
Украина

Житомир
Quote (seatovod)
можно поколхозить

Согласен, можно. Но обьясните, как его аттестовать?
Нельзя тащить в лабораторию всякое разное, даже по причине полной нищеты.

lis63Дата: Среда, 29.Июн.2011, 23:42 | Сообщение # 23
начальник участка
OFFлайн
Российская Федерация

Самара
А что аттестовывать? блоки "Овна" имеют сертификаты средств измерений насколько я знаю.

SeptДата: Среда, 29.Июн.2011, 23:47 | Сообщение # 24
OFFлайн
Украина

Житомир
У тебя термостат получится самодельный. Он метрологию может не пройти.
А лучше спроси лаборантов, если они не против, вперед. wink
Если не трудно, расскажи про шкаф. Из чего сделан корпус камеры, что между камерой и внешней обшивкой,
двери двойные?

YRA46Дата: Четверг, 30.Июн.2011, 15:47 | Сообщение # 25
Стоматология, Стерилизация
OFFлайн
Российская Федерация

г. Курск
Quote (lis63)
А что аттестовывать? блоки "Овна" имеют сертификаты средств измерений насколько я знаю.

а сертификат соответствия...а регистрационное удостоверение... wink
Quote (Sept)
Тут с заводской начинкой погрешность +/- 0,4С в современных термостатах а ты паять.

по метрологии допускается отклонение 1 градус.
Уважаю касимовские термостаты-160 литров, БЕЗ ВЕНТИЛЯТОРА!!!! ,6 штук стоят и ВСЕ проходят ежегодную аттестацию(после небольшой калибровки :blush:) А поверитель приходит с электронным градусником .... shok

4 знака после запятой.... shok

lis63Дата: Четверг, 30.Июн.2011, 18:37 | Сообщение # 26
начальник участка
OFFлайн
Российская Федерация

Самара
У нас с метрологами договариваются при желании. Самое главное, чтобы приборы параметры держали в установленном диапазоне.

zx19Дата: Четверг, 30.Июн.2011, 20:13 | Сообщение # 27
Vse
OFFлайн
Российская Федерация

Саратов
думаю, что тема перестала быть хоть немного полезной, поэтому её в утиль.

lis63Дата: Четверг, 30.Июн.2011, 20:21 | Сообщение # 28
начальник участка
OFFлайн
Российская Федерация

Самара
Не надо закрывать тему. Сделаю-отпишусь о решении.

STarasДата: Четверг, 30.Июн.2011, 22:23 | Сообщение # 29
инженер-электроакустика, ультразвук
OFFлайн
Украина

Ровно
lis63, раз фоток уже много, то сфоткай еще заводские шильдики и заводской товарный знак, а то нигде не видно нормально.
Тема очень интересная - почти детектив.
Quote (Sept)
Судя по всему там биметалл
- называется дилатометрический датчик - на принципе разного удельного удлинения люминия и стали. Биметалл немножко другое - когда две пластины склепаны и тогда при нагревании изгиб

seatovodДата: Четверг, 30.Июн.2011, 23:36 | Сообщение # 30
У вас сообщений: 625
инженер
OFFлайн
Российская Федерация

Нижний Новгород
Вот и я говорю, что тема интересная. По поводу самоделок, лет 5 назад пришлось переделывать всю электронику какого-то стерилизатора: большой, метра 2-3 в длину, двухстворчатый из нержавейки, мощность ТЭНов - около 15кВт. 3-х фазная сеть. В итоге простенькая схемка управления на компараторе, три оптрона (с контролем перехода напряжения через 0, чтобы помех не было) и шесть здоровых тиристоров решили проблему. Насколько я знаю, к ним потом приходили метрологи, вставляли термометр rofl и уходили без претензий. rofl Понятно, что поддерживать 180 градусов с точностью до 2-3 градусов проще, чем 35 с точностью 0,1, но окончательные требования к точности можно уточнить у лаборантов.

SeptДата: Пятница, 01.Июл.2011, 00:50 | Сообщение # 31
OFFлайн
Украина

Житомир
Quote (STaras)
- называется дилатометрический датчик

Век живи - век учись, спасибо.
