Биохимический анализатор Cobas C111 компании Roche Diagnostics. Анализатор выдаёт ошибку: перегрев двигателя Z-transfer. Имеется два движка Maxon motor 313732 с десятью проводками из каждого. Термодатчик, похоже, внутри. Описание движка не нашёл. Посоветуйте кто, что может, а если есть сервис-мануал, то большая благодарность.
Ребята хелп! Аппарат не проходит центровку иглы образца/реагентов и пишет чтоб заменили иглу она возможно согнута или повреждена. Зашел в сервисное меню, в позицию needle probe adjustment, но не смог провести данную процедуру... возможно кто нибудь имеет сервисную инструкцию с описанием, либо просто знает как провести данную юстировку... скиньте сервак в хранилище! Плиз!!!!
Снимаете защитный кожух с руки, запускаете процедуру и смотрите как игла центрируется в металлической пластине. Пластина в форме треугольника , сначала игла считает шаги до одной грани потом до второй кол-во шагов надо сделать примерно одинаковым до обоих граней . Сделать это можно аккуратным подгибанием иглы.. самый простой способ Человек не может считаться полноценным гражданином России, если он хотя бы раз не лизал батарейку Крона и замерзшие качели.
Лучше конечно, по сервиснику делать, а то так гнуть иглу , можно и перегнуть и в итоге сломать ее. Все таки на глаз и гнуть ... Как то не по инженерному это...
Если не получается по "не инженерному" аккуратно подогнуть иглу, лучше самому не лезть, а позвать того кто может Человек не может считаться полноценным гражданином России, если он хотя бы раз не лизал батарейку Крона и замерзшие качели.
Дата: Четверг, 14.Авг.2014, 11:25 | Сообщение # 10
Участник
У вас сообщений: 101
Инженер медицинской техники
OFFлайн
Туркменистан
Ашхабад

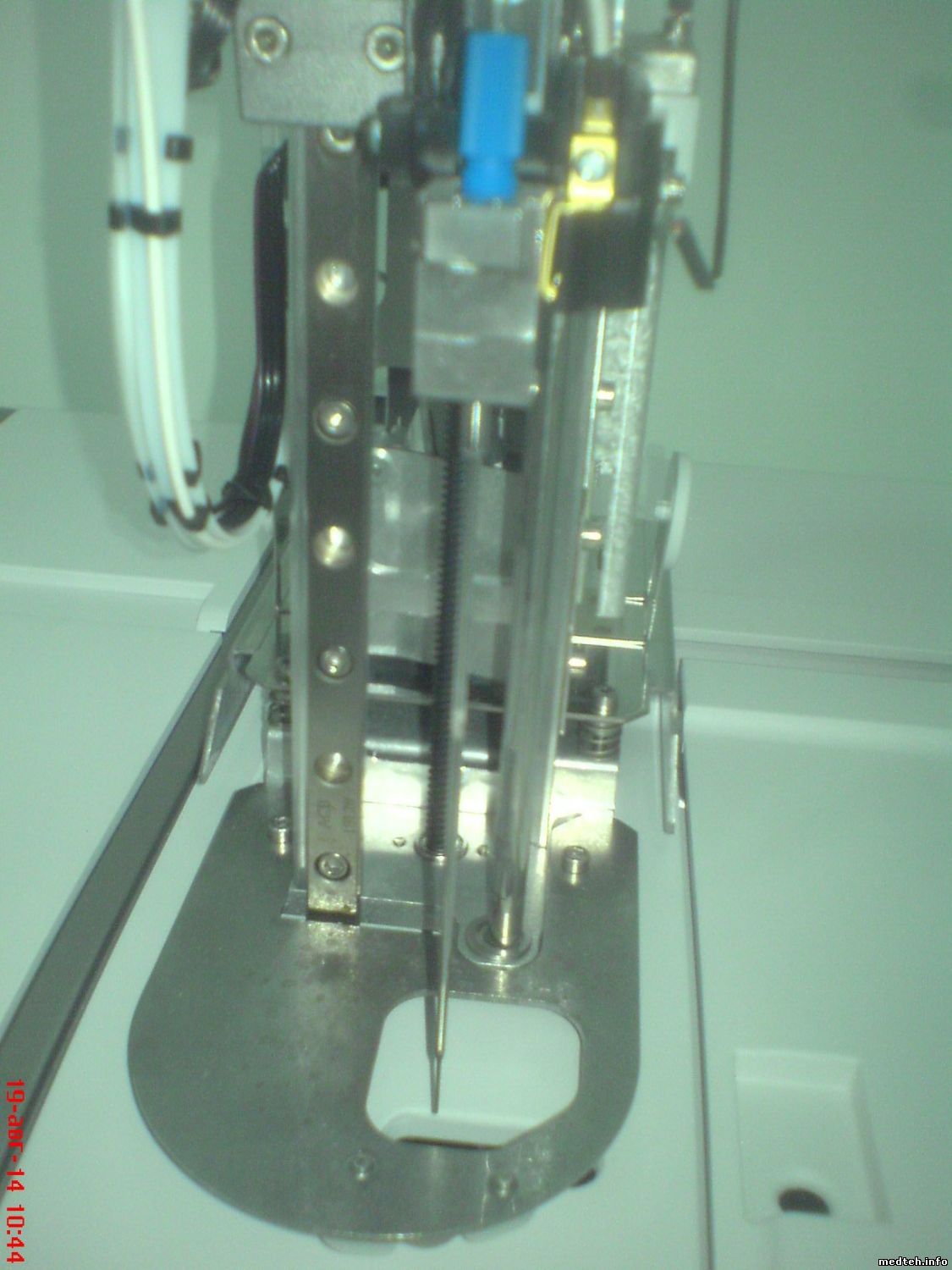

Просто в новом аппарате гнуть не охота ничего, тем более игла абсолютно прямая. И возле треугольника на котором проверяется центровка иглы, сзади есть прорезь под диаметр иглы... И при процедуре sample probe adjustment, игла встает под этой прорезью и освобождается z мотор. Ну и на экране надпись появляется, отрегулируйте положение иглы... Но как это сделать, вот в чем вопрос.
Дата: Суббота, 16.Авг.2014, 15:14 | Сообщение # 11
Участник
У вас сообщений: 101
Инженер медицинской техники
OFFлайн
Туркменистан
Ашхабад

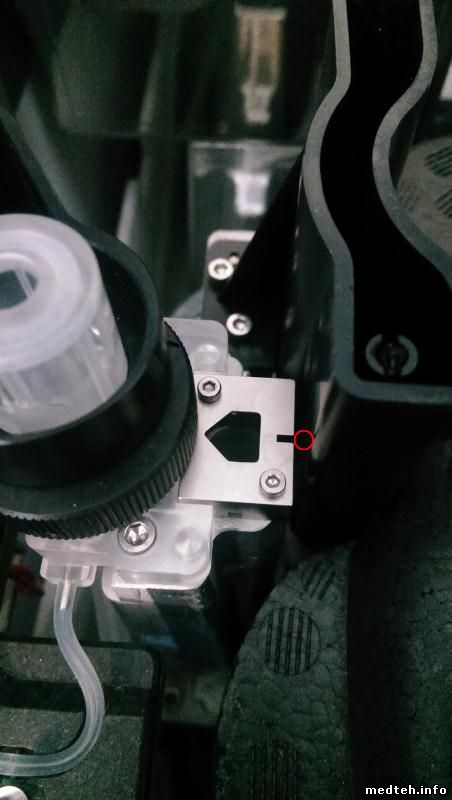

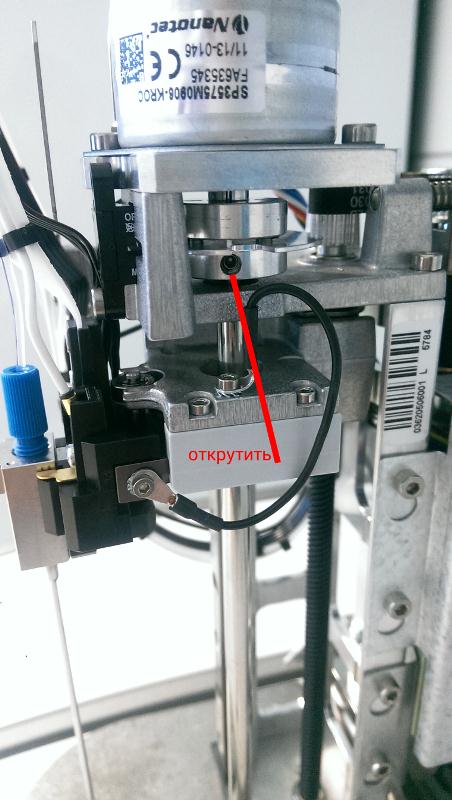

решил сам недавно свою проблему.... Без "сгибания" игл... А нормальным способом. Если кому нужно опишу процедуру. Значит надо зайдти под админом, и в обслуживании выбрать Diagnostics->Robotics->Adjust Transfer Head / Probe Position. аппарат подскажет , что делать, типа снимите крышку итд. затем пробозаборник встанет напротив прорези для центровки и освободит Z мотор. Я сначала освободил шпильку как показана на фото 0.jpg, затем настроил иглу чтоб она попадала не в прорезь, а за ней, как на фото 1.jpg. почему так... я,сначала, настраивал иглу, чтоб она попадала в центр в прорези, а трубка/штифт с эксцентриком стояла в позиции, как на фото 2.jpg. но аппарат выдавал все время FAIL. затем я настроил иглу снаружи прорези, но по центру, а трубка/штифт с эксцентриком как на фото 3.jpg, И обратно закрепил шпильку которую расслабил сначала и аппарат прошел удачно центровку иглы и в данное время функционирует отлично. кстати, забыл написать, для юстировки иглы, надо крутить трубку/штифт вокуг оси...
Дата: Суббота, 16.Авг.2014, 17:26 | Сообщение # 15
У вас сообщений: 369
врач КЛД, техник-электрик
OFFлайн
Российская Федерация
Воронеж
Поздравляю с решением проблемы! А гнуть иголку как-то не по-инженерному, все ж... Недаром старые люди говорили: "С дуру можно и х.. сломать." Всем хороших выходных.
Дата: Понедельник, 18.Авг.2014, 14:58 | Сообщение # 16
Участник
У вас сообщений: 82
service-engeneer
OFFлайн
Узбекистан
Tashkent
ЦитатаAzatus7 ()

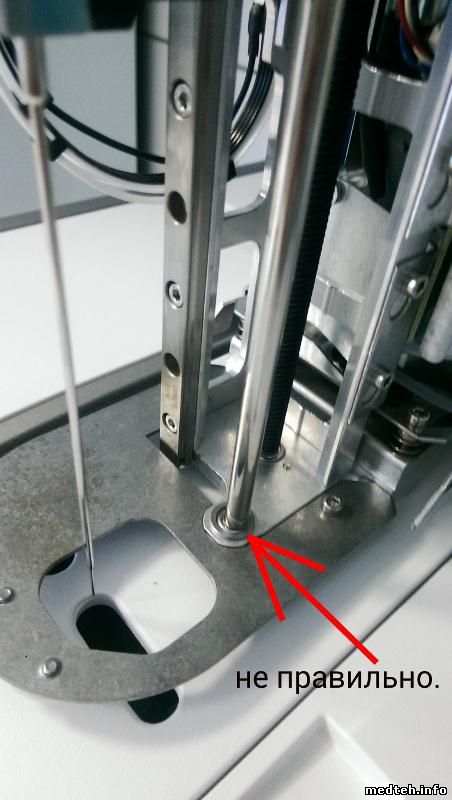

вот фото 2.jpg 3017446.jpg(48Kb)
в этом анализаторе игла выполняет функцию миксера, а то что вы сделали, это не правильно, теперь игла не будет смешивать реагент, так что на этом фото № 2 все нормально. у меня 8 таких анализаторов работает, у всех такая центровка.
Сообщение отредактировал bonus - Понедельник, 18.Авг.2014, 15:00
Дата: Понедельник, 18.Авг.2014, 20:33 | Сообщение # 17
Участник
У вас сообщений: 101
Инженер медицинской техники
OFFлайн
Туркменистан
Ашхабад
Как миксер игра тоже отлично работает, благо для этого есть тоже процедура проверки. Визуально игла смешивает реагенты итп, и процедура check mixer выдает pass.
Дата: Вторник, 19.Авг.2014, 22:03 | Сообщение # 18
Участник
У вас сообщений: 82
service-engeneer
OFFлайн
Узбекистан
Tashkent
ну и хорошо, что так.. просто те фото где вы выложили типа "правильно" фото 3 и "не правильно" фото 2, это не совсем так. я специально проехался и проверил на своих анализаторах, у всех есть смещение и все отлично работают.
а такая проблема как у вас была, бывает когда иглу не до конца вкручивают в гнездо (или как его обозвать), нет контакта иглы с корпусом головки и поэтому идет ошибка. можете вытащить иглу и поэкспериментировать.
Дата: Четверг, 30.Окт.2014, 23:27 | Сообщение # 19
Стажер
У вас сообщений: 9
Инженер
OFFлайн
Российская Федерация
Москва
После запуска аджаста, трансфер ставит иглу в среднее положение по Y-координате. Оно определяется лайт-барьером на валу двигателя миксера. Это линия, по которой будет ездить игла по X-координате. Корректировка положения иглы, выполняется ослаблением двух винтов крепящих голову трансфера к лапке которую таскает по рельсе X-мотор. Один легко доступен и находится на задней части (Hex x 3), для доступа до второго, необходимо ослабить крепление клапана (клинер-вода) двумя болтами и отвести его влево. Под клапаном второй болт. После их ослабления, головка трансфера может быть смещена относительно крепежной лапки по Х-направлению. Тогда и только тогда, можно юстировать положение иголки по отношению к тонкой прорези на площадке. Если сместить крепеж эксцентрика на валу (как тут ранее предлагалось), или гнуть иголку - вы получите грохот в процессе перемешивания из-за касания иголкой стенок измерительной кюветы. Я не говорю о том, что она может быть поцарапана и о точности полученных в этом случае результатах. В диагностике, тест миксера проверяет только динамику старта и стопа двигателя мешалки и скорость его вращения. Он и без иголки проходит. Так что он, не является оценкой точности попадания в иголкой кювету. Это по как надо делать по процедуре :) А теперь народный метод: ослабляем синюю крутилку - фиксатор иглы, поворачиваем иглу на 45-90 градусов в любом направлении. Тем самым, мы кривизну иглы по Y-координате (по которой очень маленький допуск) переводим в Х-координату, которая может быть скомпенсирована трансфером. Запускаем инициализацию трансфера - в большинстве случаев начинает работать (если конечно иголка не не 45 градусов согнута).
Дата: Понедельник, 29.Дек.2014, 19:15 | Сообщение # 22
Стажер
У вас сообщений: 13
медик
OFFлайн
Украина
Харьков
Добрый день! Пожалуйста подскажите, cobas b 221 пишет ошибка обьема FMS. Трубочки на обьеме FMS поменяли. Прохождения жидкости в порядке, клапаны не заблокированы, когда начинает калиброваться, калибровка сбивается, пишет ошибка обьема FMS. Что это может быть?
Дата: Понедельник, 29.Дек.2014, 19:26 | Сообщение # 23
Участник
У вас сообщений: 67
Сервисный инженер
OFFлайн
Соединенные Штаты
LA
ЦитатаMaksim234 ()
Добрый день! Пожалуйста подскажите, cobas b 221 пишет ошибка обьема FMS. Трубочки на обьеме FMS поменяли. Прохождения жидкости в порядке, клапаны не заблокированы, когда начинает калиброваться, калибровка сбивается, пишет ошибка обьема FMS. Что это может быть?
В первую очередь посмотрите на равномерность прохождения жидкость-вода (надеюсь с уровнем S1 у Вас все ОК). Если в трубочках видна только вода, то трубка, которая вверх поднимается из под 2-го клапана забита. Лучше всего её продуть. Если все нормально - отпишитесь, помогу.
Дата: Понедельник, 29.Дек.2014, 22:43 | Сообщение # 24
Стажер
У вас сообщений: 13
медик
OFFлайн
Украина
Харьков
Проводили тест прохождения жидкости, показывает все ОК. Но обнаружили, ошибка 3001, модуль обьема FMS стоп. Что означает в трубках имеется вода, как можно определить вода или реагент?
Дата: Вторник, 30.Дек.2014, 01:59 | Сообщение # 25
Участник
У вас сообщений: 67
Сервисный инженер
OFFлайн
Соединенные Штаты
LA
ЦитатаMaksim234 ()
Проводили тест прохождения жидкости, показывает все ОК. Но обнаружили, ошибка 3001, модуль обьема FMS стоп. Что означает в трубках имеется вода, как можно определить вода или реагент?
Само пояснение ошибки следующее - The calibration solution is not aspirated into the BG measuring chamber in the specified time, дословно калибровочная жидкость не поступает в модуль BG в определенном времени. То есть - либо жидкости вообще нет, либо она поступает не в том количестве, в котором нужно (в смеси с воздухом). Попробуйте откалибровать "Смешивающую систему" (Mixing system) System->Calibraton->Mixing system-> Start. Если не помогло, то очистите электроды pH, PO2, PCO2 и SCon либо специальной ниткой для очистки электродов, либо просто продуйте шприцом в обратную сторону, но не сильным напором, чтобы не повредить мембрану в самих электродах. После всех этих действий - калибруете... опять не помогло - то делаем следующие 2 пункта-> Если тест прохождения жидкости положительный, то у Вас: 1) либо системный глюк - лечиться отключением аппарата (Shut down) на 5-10 минут и повторным включением. У меня такое было когда устанавливал аппарат, но забыл провести под 1-ым клапаном FMS трубку. Ошибка прописалась, и никак не хотела стираться. Вылечилось именно отключением и повторным включением аппарата; 2) либо необходимо промыть все трубки специальным резервуаром (Shutdown kit) с декристаллизирующим раствором (Deprotainizer liquid). Если жидкости нету, можете промыть гипохлоридом натрия в соотношении 50/50 с дистиллированной водой. Заходите в соответствующий пункт меню и система сама подскажет какие действия нужно делать для начала промывки. Обратите внимание - если используется модуль MSS с кассетой GLU/LAC/UREA (GLU/UREA) и контейнером S3, то необходимо извлечь кассету из модуля и она в дальнейшем может не будет работать. Промывка должна помочь.
Если что - отпишитесь, разберемся!
P.S. В трубках может быть только реагент, вода - сказал в переносном смысле, сорри.
Сообщение отредактировал Arm_HSM - Вторник, 30.Дек.2014, 02:11
Дата: Вторник, 30.Дек.2014, 21:26 | Сообщение # 27
Стажер
У вас сообщений: 13
медик
OFFлайн
Украина
Харьков
Добрый вечер! Большое спасибо за помощь! Чистили все электроды, делали внутреннюю промывку, но это не помогло. Как можно промыть гипохлоридом натрия в соотношении 50/50? Это задать ему внешнюю очистку? Это на электроды не повлияет?
Дата: Вторник, 30.Дек.2014, 22:22 | Сообщение # 29
Участник
У вас сообщений: 67
Сервисный инженер
OFFлайн
Соединенные Штаты
LA
ЦитатаMaksim234 ()
Добрый вечер! Большое спасибо за помощь! Чистили все электроды, делали внутреннюю промывку, но это не помогло. Как можно промыть гипохлоридом натрия в соотношении 50/50? Это задать ему внешнюю очистку? Это на электроды не повлияет?
В комплектации с аппаратом есть матового цвета круглый резервуар с 2-мя трубками для подключения к S1 (фото сейчас под рукой нету). Сам этот резервуар вставляется вместо контейнера S2. В меню активируется System->Wash&Clean->Decantominate all tubes. Далее система Вам сама подскажет что нужно делать. Кстати, внутренняя промывка делается как внутренним реагентом из S2 (Internal cleaning), так и внешним (External cleaning) с помощью шприца. В него также заливается гипохлорит натрия (50/50).
Промойте систему гипохлоридом. Фотку резервуара выложу чуть позднее. Обязательно найдите этот резервуар и промойте. Это должно помочь. А уровни в S1 и в S2 достаточные?! Имей е ввиду, что в S2 6 реагентов, а не один.
Дата: Пятница, 02.Янв.2015, 15:33 | Сообщение # 34
Участник
У вас сообщений: 67
Сервисный инженер
OFFлайн
Соединенные Штаты
LA
ЦитатаMaksim234 ()
Промыли систему гипохлоридом натрия ничего не помогло. Прочистили все трубочки. Что такое деконтаминация?
Промывали гипохлоридом, потом дистиллированной водой, а потом очищали воздухом? Это все делается в меню Decantominate all tubes. А деконтаминация - это процесс, который я описал выше, с помощью которого трубки системы очищаются от кристаллизованных остатков реагентов. Из-за кристаллизации уменьщается диаметр трубки, соответственно протекает меньшее количество реагента, и система может прекратить работу и выдать ошибку. В принципе, у Вас сейчас ошибка протекания жидкости.
Дата: Пятница, 02.Янв.2015, 21:50 | Сообщение # 36
Стажер
У вас сообщений: 13
медик
OFFлайн
Украина
Харьков
Добрый вечер! Деконтаминацию провели два раза, отключали прибор 5-10 мин. Поначалу надпись ошибка объема FMS исчезла, когда запустили калибровку до готовности надпись опять появилась "ошибка объема FMS". Что это может быть?
