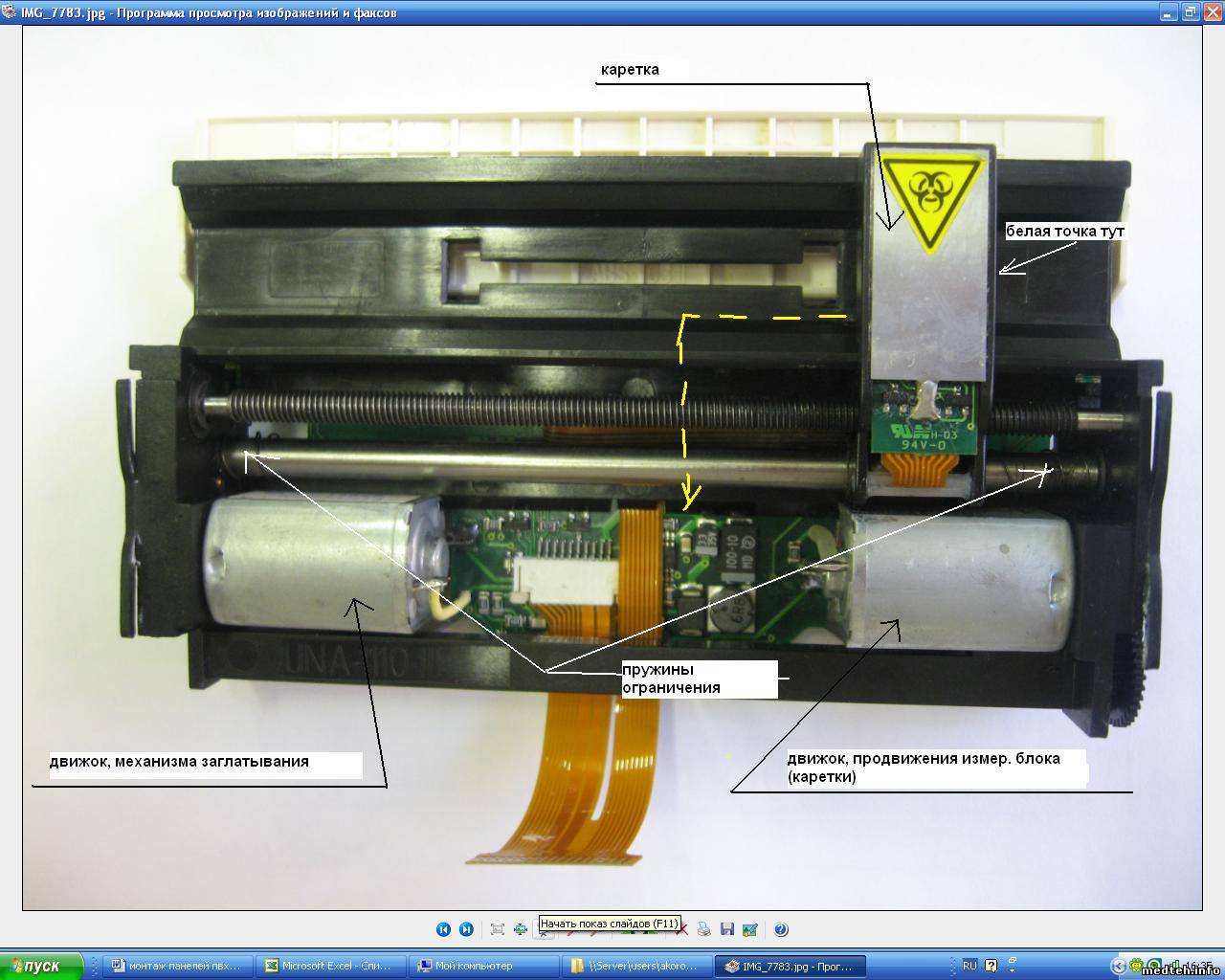

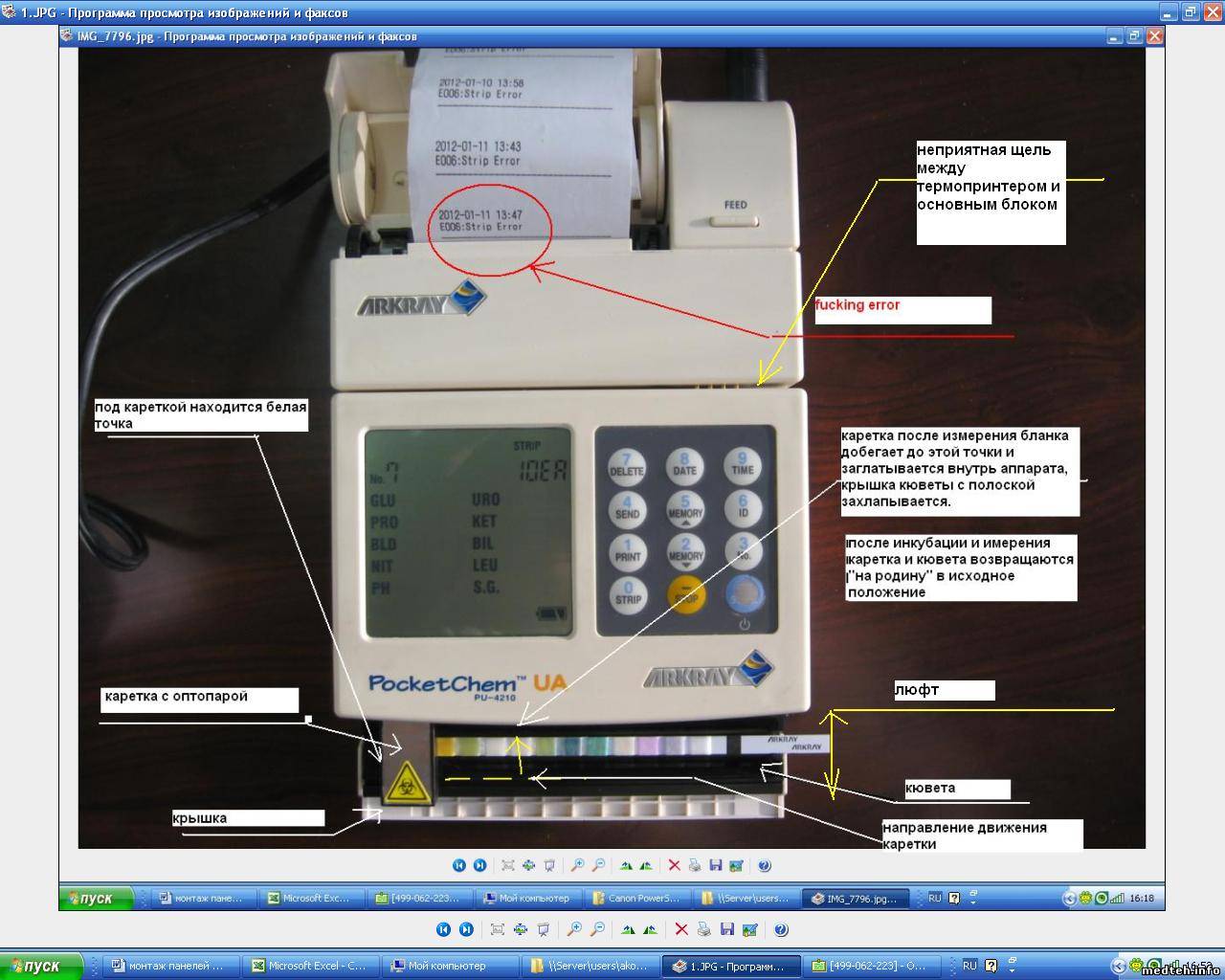

Друзья мои! Прошу посоветовать, что еще можно проверить? Проблема японского карманного анализатора мочи Arkray PocketChem PU-4210. Анализатор после заглатывания тест-полоски, проведения измерения бланка по белой точке на кюветке, инкубации, измерения, выдает на дисплей и печатает: E006:Strip Error Сервисного мануала нет. Вскрыл корпус, осмотрел. В аппарате измерительный блок (пластмассовая каретка с оптопарой) бегает по горизонтали, а кюветка с полоской находится неподвижна до момента «заглатывания» внутрь аппарата (в моем тесте 10EA добегала до 3-й риски, нанесенной на тестовую полоску и заглатывалась). Итого, в аппарате 2 двигателя, 2 платы. Ограничивающие пружины каретки, находящиеся на обоих концах гладкой металлической направляющей оси в порядке (смазал вазелином на основе силикона). Вторая металлическая направляющая каретки с нанесенной резьбой по всей длине также без перекосов и застреваний (смазал графитовой смазкой). Оптические датчики- ограничивающие движение каретки начала и конца горизонтального движения- в порядке. При осмотре сбоку, заглядывая под измерительную каретку можно наблюдать адекватное включение лампочки при измерениях. Почистил корпус и направляющие от засохшей мочи, смазал все направляющие, трущиеся части. Врачи сообщали о неприятном скрежещем звуке в корпусе при измерениях, предшествующем появление вышеуказанной ошибки, сейчас звука нет.

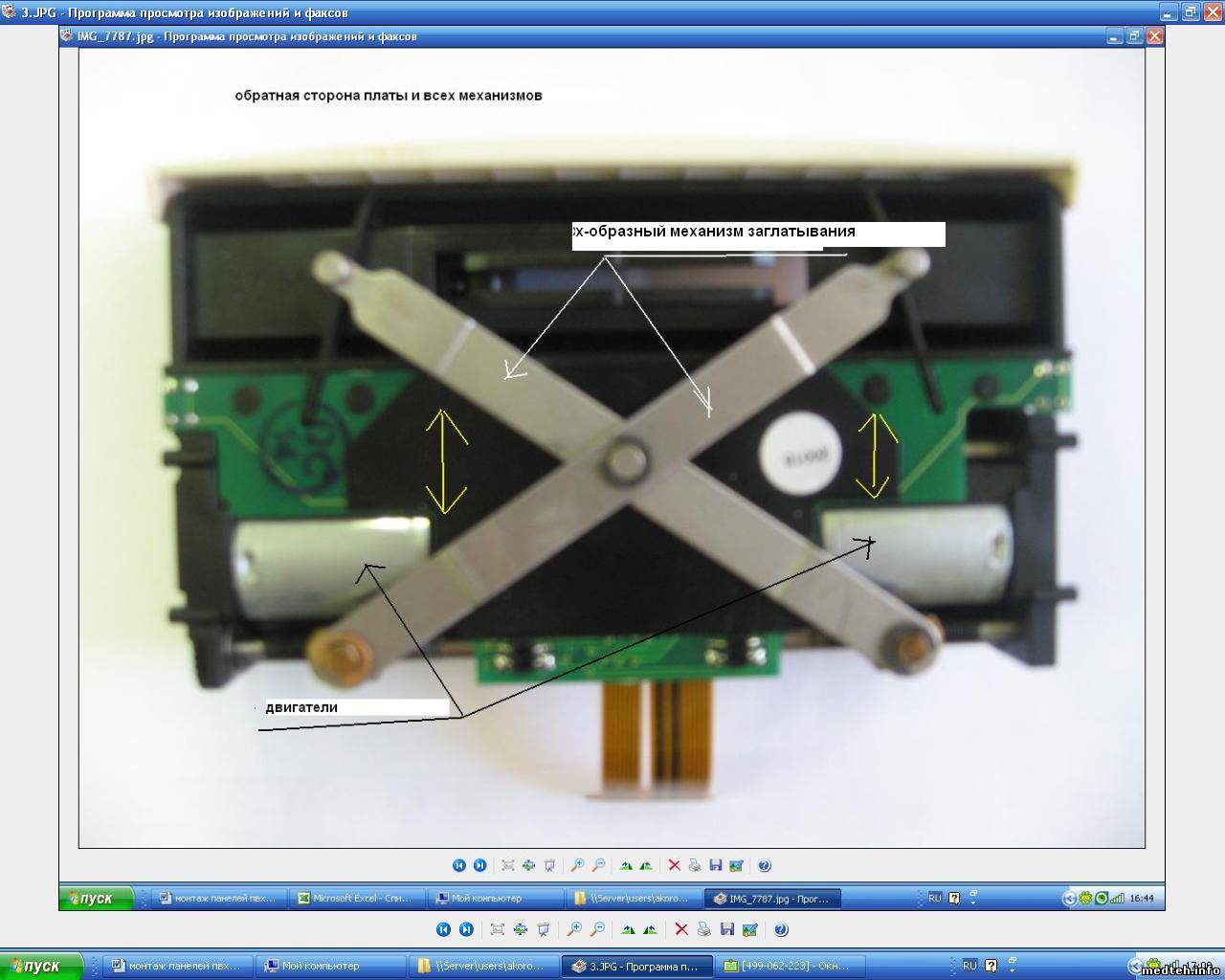

Окончательный осмотр показал, что: 1. Механизм продвижения измерительного блока (каретки с оптопарой) по горизонтали над кюветой с полоской и механизм «заглатывания» в корпус кюветки имеет небольшой люфт-выдвигается вперед на 3-4 мм (это нормально!?). 2. Вся механика и оптика отрабатывает свои заданные алгоритмы.
Может быть это проблема п.1? Может быть это проблема электронной части? Кто сталкивался с этим?
Со временем на этих аппаратах нужно настраивать оптику. Нужно выставить/проверить опорное напряжение на уровне 4000мВ +-2: измеряется на ТР6, регулируется VR4. Дальше в сервисном режиме, пункт 2 выставить/проверить сигналы по трем длинам волн, должно быть, по-моему, 2500 (на каких то версиях последний разряд не отображается, соответсвенно, 250), регулируется VR1, VR2, VR3
Посмотрите внимательно, как держаться шестерни на осях двигателей - производителем они посажены на оси внатяг, но пласмасса то всю свою жизнь усыхает, что и приводит к пробуксовыванию шестерней на осях, что в свою очередь приводит к тому, что каретка с полоской или же оптическая головка не стают на свои датчики. При пробуксовывании появляется лишний звук. Лечится это каплей моментального жидкого клея в торец шестерни и оси.
Лечится это каплей моментального жидкого клея в торец шестерни и оси.
Спасибо за ценный совет, но укрепление каплей моментального клея в торцы шестеренок и осей, к сожалению, не помогли.
Quote (Ingvarr)
Со временем на этих аппаратах нужно настраивать оптику.
Мои действия и наблюдения: - осмотрел механику, подклеил оси, датчики каретки встают на черные наклейки на нижней крышке адекватно - осмотрел измерительный блок, вытащил тонны грязи из каналов оптики, оптику не трогал. наблюдал потускневшие стекла некоторых элементов оптики (фотодиоды?), один из четырех оптич. элементов с прозрачным стеклом (LED?) - вошел в сервисный режим (4210). В режиме Light Amount Adjustment Mode наблюдал значения: 632 nm – 40912-40943; 565 nm – 40911-40920; 755 nm –4090-4097. температура растет с 300-307-и выше. - управление изм. блока кнопками 4,6,5,2 адекватно- головка бегает влево, вправо, внутрь, выезжает наружу. Вопросы: 1. Как ввести и сохранить в режиме LAAM цифру 2500 для всех длин волн? Судя по всему, наблюдаю большой уход от параметров ( с 2500 до 40900 ). 2. Может протереть оптику? В мануале сказано, что можно протирать ватными тампонами, это можно делать? Волокна не остануться? 3. Где найти на плате потенциомеры для подстройки параметров длин волн? На самом измерительном блоке (не разбирал)? 4. В сервисном мануале нет эл.принц.схемы, где ее найти?
Ватными тампонами никуда лезть не советую, лучше использовать безворсовую ткань, если смачивать, то в изопропаноле. Значения настраиваются вручную потенциометрами на плате - она там вообщем то одна(принтер не в счет), картинки вроде должны быть в мануале. У меня под рукой старого покеткема нет, только новые - серые, а то сделал бы фото. Более подробной схемы нет, да она вообщем то и не нужна. Если не получается настроить, как описано выше (помогает примерно в 80%), то прибор обычно списывают
Дата: Воскресенье, 19.Июн.2016, 15:30 | Сообщение # 11
Заглянувший
У вас сообщений: 1
sd
OFFлайн
Индонезия
sinaz
Sorry guys, I don't know Russian.. I have the same E006:Strip Error, But My PocketChem 4210 Shows it needs Strips 10TA (NOT 10EA). So I think it is due to stick bar code error. Aution 10TA is no more available, so I used Aution 10EA. I need to paint the bar code like 10TA but I cant find image of 10TA stick on internet. Can any one post a high resolution photo of a Aution 10 TA stick? (Or else can we update firmware to accept 10EA?)
Дата: Понедельник, 20.Июн.2016, 17:11 | Сообщение # 12
У вас сообщений: 548
инженер BeckmanCoulter, Siemens MRT
OFFлайн
Российская Федерация
Анапа
Hello ! This text write Ingvarr, I only translate it ... Over time on these devices it is necessary to adjust optics. It is necessary to expose/check basic tension at the level of 4000 mV +-2: it is measured on TP6, VR4 is regulated. Farther in the service mode, point 2 to expose/check signals on three lengths of waves, has to be, in my opinion, 2500 (on any versions the last category isn't displayed, respectively, 250), VR1, VR2, VR3 is regulated.
