Здравствуйте. Биохимический анализатор Pentra 400 сначала ругался на 96% износ лампы GBM0738, но только на диапазоне 340 nm. На других диапазонах износ гораздо меньше. Затем перестал работать, потребовав заменить лампу. Привезли новую лампу, но с ней агрегат тоже заругался сначала на 97%, затем на 100% износ. Сомнения берут что виноваты лампы. Куда копать, разбирать чистить канал? Проверять напругу на лампе? А какая должна быть? Сервис мануала нет, только руководство пользователя. Подскажите, пожалуйста.
Для начала посмотрите HORIBA Medical Pentra 400 (English) - YouTube, там наглядно показан ход луча! Вам надо пройти по оптической оси, почистить оптику. Если аппарат не старый осветитель скорее всего не причём! Как правило на этой длине волны определяется чувствительность, а это и юстировка, и напруга осветителя, и чистота оптических деталей!
Дата: Понедельник, 24.Дек.2012, 08:36 | Сообщение # 3
Удаленные

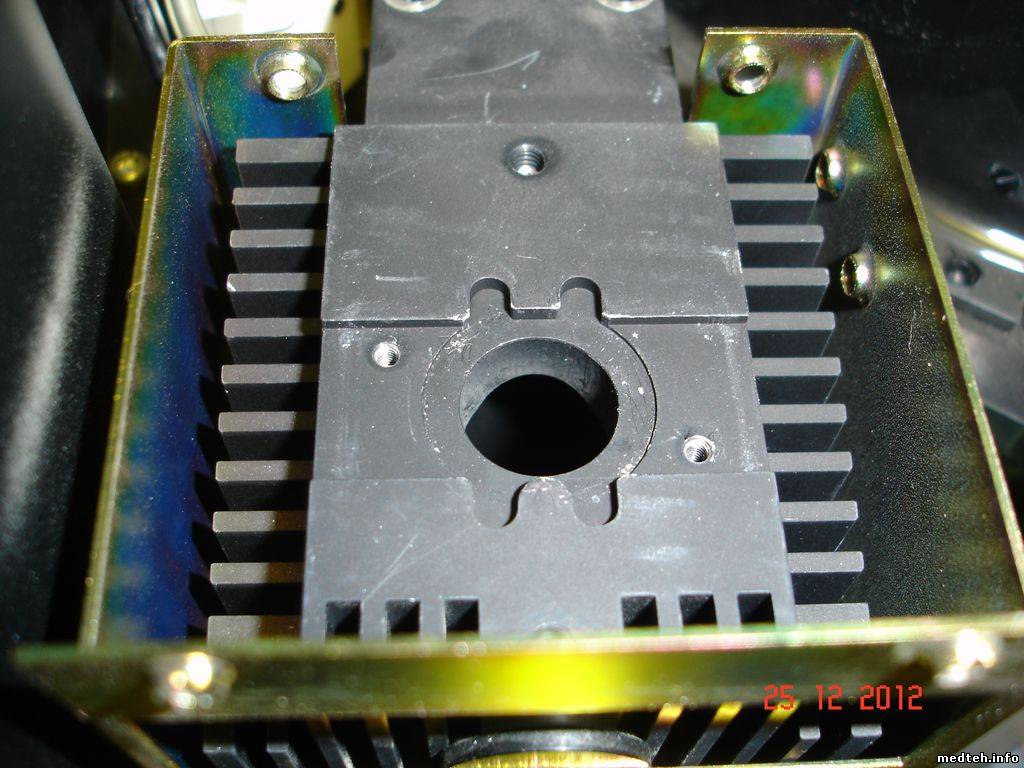

оптик-А, спасибо. Крышку снимал - ход луча видно, юстировку лампы не увидел, по крайней мере сверху её не видно. Канал монолитный. Какое должно быть напряжение на лампе? Где искать её параметры, поисковики не помогли. Что же это за секретная лампочка такая. На коробке кроме названия ничего полезного не написано. Цена с доставкой к нам - 20 тыр. Если рассуждать о том что параметров её нет, цена невменяемая, значит ничего особенного в ней нет - обычная галогенка с УФ?
Дата: Понедельник, 24.Дек.2012, 18:28 | Сообщение # 4
У вас сообщений: 1101
Инженер лаборатория ИВЛ
OFFлайн
Российская Федерация
Челябинск

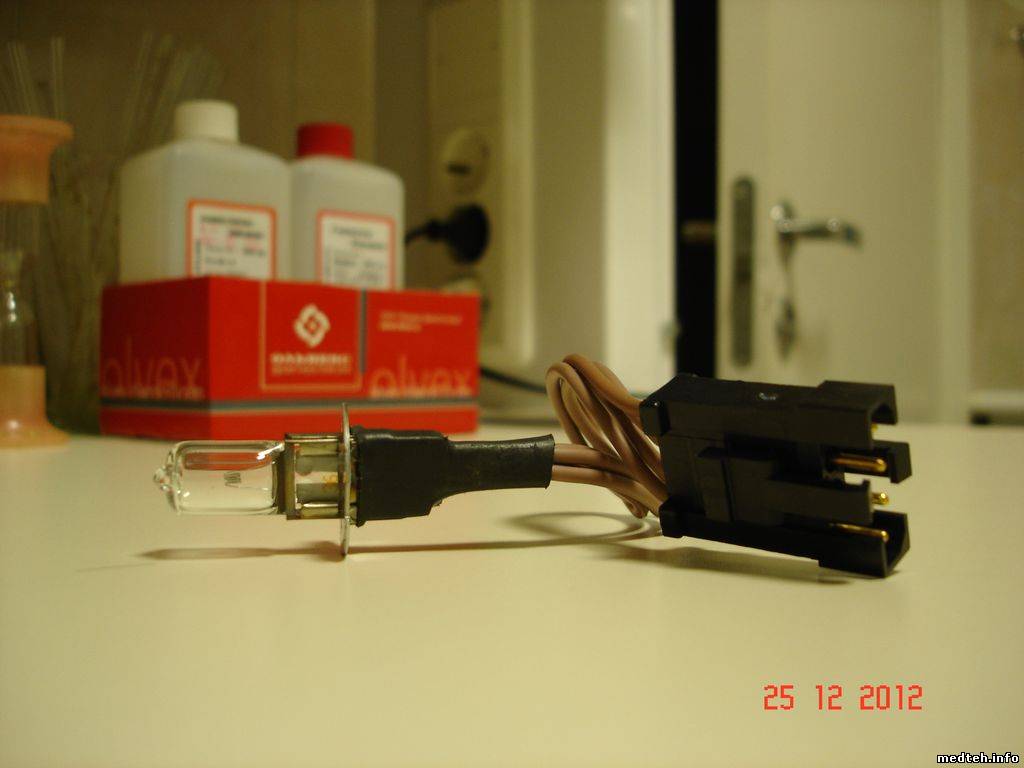

1f7, лампа, по крайней мере на Пентре С200 в принципе самая обыкновенная галогенка, нам вообще штуку евро зарядили в прошлом году, но где ж такие средства, лампа сама по себе обычная Осрам 64258 12 вольт 20 ватт (можно прямо на корпусе прочитать, у Сапфира такая же беда, но патрон другой). http://www.speclampa.ru/index.php?productID=148 Вышли из положения создав панельку, смотри приложенное фото, правда там вместе со штатным крепежом, но все понятно. Единственное, отметили на корпусе, где у родной лампы спираль стоит, от этого и плясали. Год отработала без проблем. Еще одна проблема вылезла через два года - начали подтекать дозирующие шприцы в месте соединения головки со стеклом (темное на фото), там герметик разрушается, удалили родной, обезжирили, нанесли автомобильный силиконовый, полгода уже отработали.

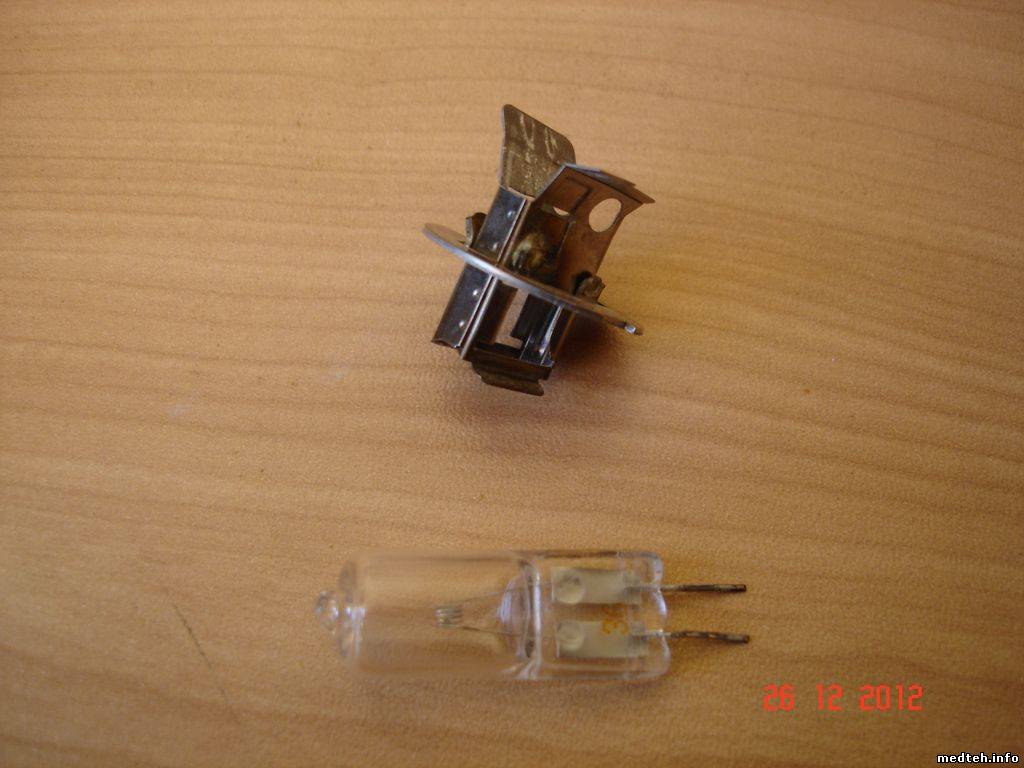

Serg74, Спасибо. замерял напругу на лампе = +5,6в, лампа изначально была после разборок стала :) маркировки нет. какой мощности лампа не понятно, но судя по БП V7 макс. мощность может быть до 30Вт (5,6х5,6=31,36) зачем надо было ставить лампы на 6 в не понятно, срок жизни у них 100-300 часов против 2000 у 12в-вых. шоп покупали чаще? дык агрегат за всю свою жизнь себя не отобъет.
светил в канал фонариком светодиодным - высота луча раза в 3 шире чем у лампочки, да и спектр вроде ширее такое впечатление что лампа не правильно выставлена, но ни высота ни положение там и не регулируется
спасибо, это понятно, но показания зависят и от того как именно прикрутить лампу. должно то быть - прикрутил и все, но на 2-х лампах пробовал по разному затягивать и всегда получались разные значения
Отчаиваться не надо! Зайдите на каталог ламп и подберите по спирали, судя по спирали где-то от 35-50 WT/ Теперь диапазон в котором работает лампа (спектральный) Если работает в видимом диапазоне проблем не должно быть , обычная галогенка, но последнее время пошёл ксенон и прочая лабуда. Лампу надо подбирать с таким же кльцом с вырезом, но при установке надо , чтобы спираль смотрела по ходу луча и соблюсти высоту.
День добрый Лампа не юстируется, ставится как есть, должна работать нормально. Если много пыли в помещении, надо почистить первую линзу от лампы - ничего разбирать не надо. Возьмите палочки для снятия макияжа ( с ватным шариком на конце ), загните ее немного и, протолкнув в отверстие за лампой, удалите налет сажи. Сама лампа 6 В, 41 Вт. Где-то видел такую информацию, надеюсь, ничего не путаю. На лампе напряжение примерно 5,6 В, в процессе работы не регулируется. Лампа заливается в каркас на заводе после юстировки, лучше ставить родную, реально ходит несколько месяцев, от загрузки прибора не зависит. Удачи
Дата: Пятница, 15.Фев.2013, 13:04 | Сообщение # 12
Удаленные
продолжение банкета: получили лампы Osram 64265 HLX - 30Вт, 6В и 64250 HLX - 20 Вт, 6В. покупали здесь http://www.primelight.ru/prod?cat=3&pos=1 это не для рекламы, просто здесь дешевле да и паспорт не потребовали как на спецлампе.ру

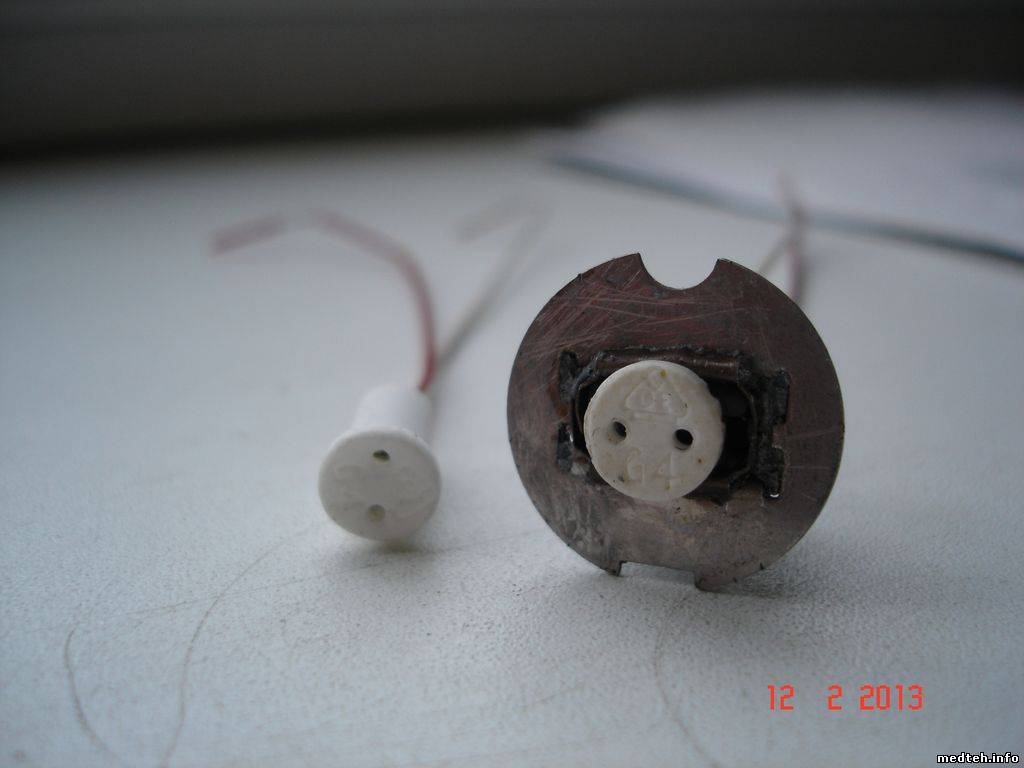

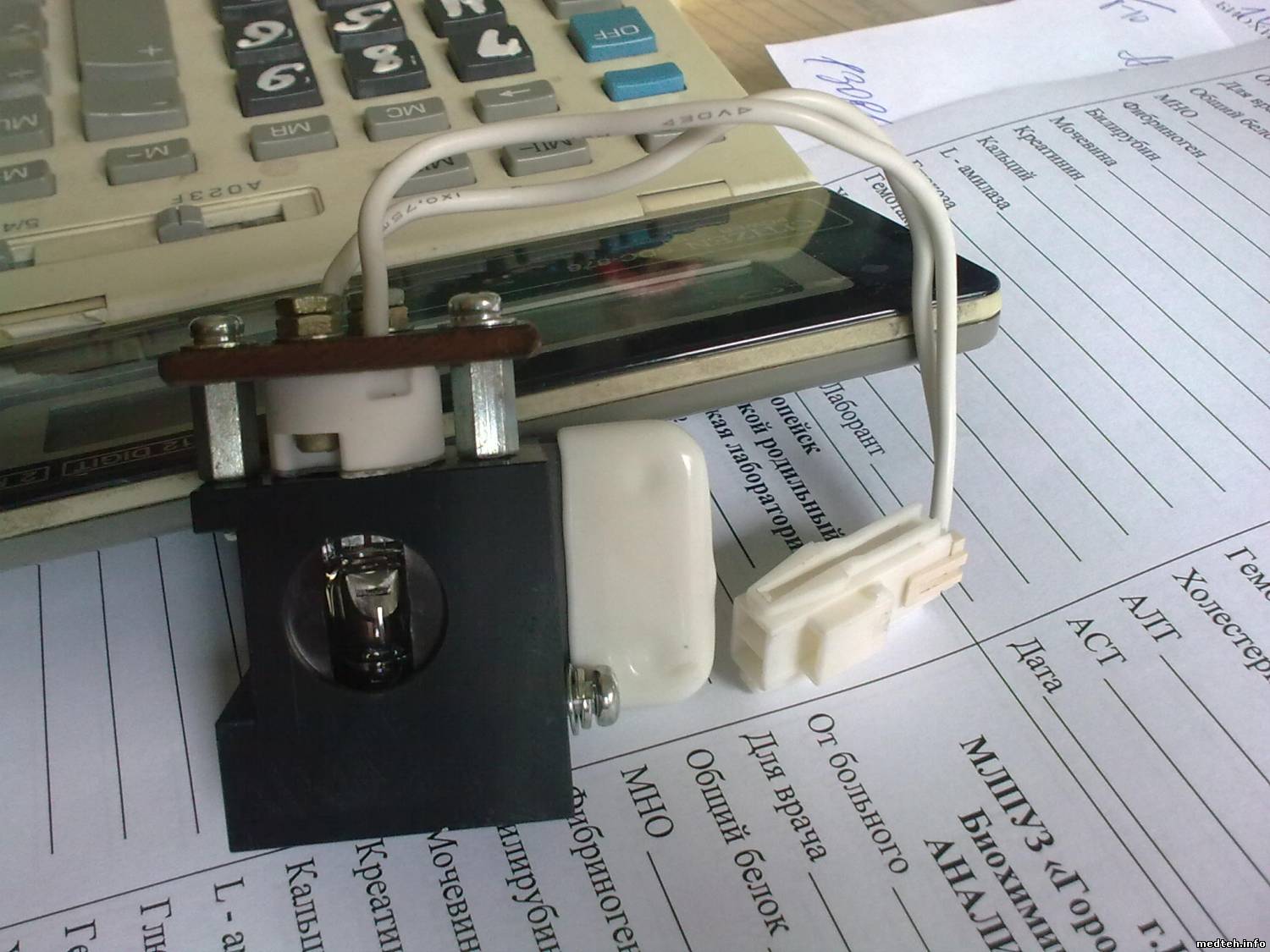

с панелькой как у Serg74 не получилось потому, что размер ламп почти в два раза меньше родной и чтобы выставить фокус просто не хватало длины лампы, по этому переделал родной патрон всунув в него патрон G4. (родной патрон это копия PK22s который используется в автомобильных противотуманках)
в патроне положение лампы можно регулировать как по высоте так и в стороны. начал эксперимент с лампы 64250, выставил фокус, проверил в спектре, в тех. меню - износ 0% во всех диапазонах, но агрегат отказался работать с нулевым износом. Пришлось чуть-чуть сбить фокус. Получилось минимум 10 максимум 45% износа. (тут надо сказать что новая родная лампа которая была у нас показывала 60% износ, а ту новую, что привезли перед новым годом 96% износ) По идее получается что на точно выставленном фокусе должно хватить 10Вт лампы, но такой нет и проверить возможности нет.
агрегат заработал, все калибровки прошли нормально.
осталось, для статистики, дождаться когда лампа умрет.
2 Serg74, спасибо за идею! 2 seabee, там нечему сбиваться, впуклости и выпуклости линз наверное перепутал когда собирал
Дата: Понедельник, 22.Апр.2013, 12:15 | Сообщение # 16
У вас сообщений: 1291
инженер
OFFлайн
Российская Федерация
Сибирь
Поменял лампу, почистил линзы и ошибка 602 стала реже появляться. Через месяц значок reaction cuvette всегда красный. При первом включении - ошибка 511, после инициализации - ошибка 67 или 602. Может всё-таки дело не в лампе и линзах?
Это опять все разбирать и собирать, настраивать? Поменяй фильтр по воде, или хотя бы вытащи его из корпуса. Сделай потом заполнение, промывку. Выключи и включи анализатор. Я думаю что это проще, чем разбирать и мыть линзы. Кюветы могут определяться грязными при недостаче воды при их проверке. Удачи
Сообщение отредактировал Sergey62 - Среда, 24.Апр.2013, 19:03
Дата: Четверг, 25.Апр.2013, 09:03 | Сообщение # 20
У вас сообщений: 1291
инженер
OFFлайн
Российская Федерация
Сибирь
Ну не первый раз.За 1,5 часа разобрал-собрал.При инициализации остаётся постоянная ошибка - 511.(пустой реакционный блок). Хотя 6 кювет выгружает и 6 загружает. Фильтр сменил и вроде ISA модуль стал стабильнее инициализироваться. Кюветы одноразовые?Их сто раз мыли и использовали. Ещё есть режим ручной загрузки кювет,но как им пользоваться пока не знаю.
Сообщение отредактировал seabee - Четверг, 25.Апр.2013, 09:04
Дата: Пятница, 26.Апр.2013, 11:31 | Сообщение # 21
Стажер
У вас сообщений: 35
инженер
OFFлайн
Украина
Kiev
Надо проверить оптику из диагностического меню.
Кюветы одноразовые, но 3-4 раза мыть можно. Для проверки необходимо брать новые. Из диагностического меню заходишь в Tray - Reaction - Check home Target position - manual cuvette load sector 1 - Check position
Переходишь на закладку Spectro - spectro measurement - reference on water - 1st wl 340, 2nd wl пусто.
И жмёшь "read".
Потом на 700 нм, повторяешь считывание.
При 340 должно получатся 0.07-0.12. При 700 - 0.05-0.08.
Относительно 511 ошибки ещё проверить на метеринке разъём J38 2-3 pin 24V, 1-2pin (без кювет 5В, с кюветами 0В). .
Пропустил один пункт.
После "Из диагностического меню заходишь в Tray - Reaction - Check home Target position - manual cuvette load sector 1 - Check position " Справа вставляешь сегмент (НОВЫЙ) в измерительный ротор.
Или можно так: Tray - Reaction - Check home - Motor off и там же справа вручную прокручиваешь ротор и вставляешь кюветы.
Дата: Пятница, 26.Апр.2013, 11:41 | Сообщение # 22
У вас сообщений: 1291
инженер
OFFлайн
Российская Федерация
Сибирь
А пароля нет для дигностического меню?Оно скрыто. J38 это считыватель новых кассет.Без него вообще нет загрузки кювет.Кюветы сто раз уже использовали. При нажатии на красный rection cuvette-пишет ноль кювет.
Сообщение отредактировал seabee - Пятница, 26.Апр.2013, 11:42
Дата: Пятница, 26.Апр.2013, 15:35 | Сообщение # 23
Стажер
У вас сообщений: 35
инженер
OFFлайн
Украина
Kiev
Кюветы обязательно должны быть новыми. По крайней мере для диагностикии проверки Прибор проверяет каждую кювету, и при несоответствии оптической плотности (вроде на 700нм) бракует ее. Если кюветы сто раз использовались - то возможно проблема в них. Какое усиление лампы на 340нм? Service-customer service-analyser, там информация по усилению лампы на каждой длинне волны
Дата: Вторник, 21.Май.2013, 07:03 | Сообщение # 25
У вас сообщений: 1291
инженер
OFFлайн
Российская Федерация
Сибирь
Зашёл в Spectro Measurement-показало на 340 - -1,3- - 1.4. Зашёл в Spectro setting-Gain= 61000-62000 в норме и lamp stabil.Затем вернулся в measurement- на 340 = 0.136-0.182. Не понял что повлияло.При загрузки кювет-две поломались.Или нарушена-Home position или перекос кюветы при подьёме. В Spectro measure adjustment-corrent offset=146,при measure calculated=318 и красный график. При нажатии Check home -Home не загорается зелёным,зелёный только при нажатии Check position.
Сообщение отредактировал seabee - Вторник, 21.Май.2013, 08:16
Переходишь на закладку Spectro - spectro measurement - reference on water - 1st wl 340, 2nd wl пусто.
И жмешь read
По инструкции ставится-reference on air и статус кювет сразу загорается зелёным!И ошибка 511 исчезает. Но в рабочем режиме,стоит всегда на Water.Для измерения по Water,в кюветы наливается вода.Пока ничего не понял. Усиление лампы на 340-62% на 700 - 11% при Gain интенсивность = 61000-62000.
Сообщение отредактировал seabee - Среда, 22.Май.2013, 15:48
Дата: Понедельник, 27.Май.2013, 15:22 | Сообщение # 27
Стажер
У вас сообщений: 35
инженер
OFFлайн
Украина
Kiev
Значит так: Сначала надо выполнить все пункты по очереди из Spectro setting: Measure gain I Black Lamp stabilization IO Air IO Water в этом пункте надо налить в 1 кювету воду.
А потом из Spectro Measurement опять проверить против воды (насколько я помню) Spectro measure adjustment используется со спец. сегментом. Не понял как кювета сломалась? Их надо вручную ставить.
Ошибка 511 появляется и в диагностическом меню?
Gain интенсивность = 61000-62000. - Норма. Усиление лампы на 340-62% - Пойдет. Лампа в норме.. .
Дата: Вторник, 28.Май.2013, 06:27 | Сообщение # 28
У вас сообщений: 1291
инженер
OFFлайн
Российская Федерация
Сибирь
Нет.Новые кюветы ждём. Кювета ломается-или перетянул крепление редуктора или сбита handling position(или Home position).Что бы Home кривая была зелёной надо Measure несколько раз сделать. Не пойму чем отличается "Read" и "Measure".Read изменяет значения?При reference on Air интенсивность почти в норме.
Сообщение отредактировал seabee - Вторник, 28.Май.2013, 07:05
Дата: Вторник, 28.Май.2013, 14:42 | Сообщение # 29
Стажер
У вас сообщений: 35
инженер
OFFлайн
Украина
Kiev
1 Кюветы надо НОВЫЕ 2 Проверку оптики проводим с ручной загрузкой кювет (руками вставляем в реакционный ротор) 3 Что бы Home кривая была зелёной надо Measure несколько раз сделать. - Что это значит? Какой пункт меню? какой датчик НОМЕ? Measure в каком пунке меню?
Read изменяет значения? - Read считывает оптическую плотность, если есть проблемы с лампой или позиционированием или фотометром то может изменятся.
Measure -Измерение. Если в закладке Spectro measure adjustment, то я уже написал, что для этого пункта надо спец. кювету!!!
Теперь относительно НОМЕ поз. Зеленый квадратик становится после того как ВЫБРАННЫЙ МЕХАНИЗМ стал в нулевое положение Для проверки нажимаем кнопку Check home - если квадратик зеленый - ОК Выбираем необходимую позицию (куда и что мы хотим передвинуть) и нажимаем Check position
Или еще проще: после того как выполнил Check home, нажимаем Motor off и вручную передвигаем.
Важно! Для начала проверь как реакционный ротор находит позиции без кювет, а то может кюветы не становятся в необходимую позицию.
Дата: Вторник, 28.Май.2013, 14:58 | Сообщение # 30
У вас сообщений: 1291
инженер
OFFлайн
Российская Федерация
Сибирь
Цитата (sky)
3 Что бы Home кривая была зелёной надо Measure несколько раз сделать. - Что это значит?
А это глава так называется "Home position adjustment" а делается "Spectro Measure Adjastment",где и написано повторить,но раз надо спец кювету,то извиняюсь.Спасибо.
Дата: Вторник, 13.Авг.2013, 02:58 | Сообщение # 31
У вас сообщений: 1291
инженер
OFFлайн
Российская Федерация
Сибирь
После замены кювет вроде заработал.Правда часа через 2 работы,опять начинает писать -грязные кюветы. Замерил Spectro-без кювет-нули.С кюветами- 0,047-0,096. Иногда при вытаскивании кювет при горизонтальном движении назад,идёт зацеп и ломает кювету.Ошибка 43. Без тест сегмента наверно не настрою.Или сбил что то при сборке или засорен датчик.
Сообщение отредактировал seabee - Вторник, 13.Авг.2013, 11:38
Дата: Вторник, 13.Авг.2013, 19:48 | Сообщение # 32
У вас сообщений: 358
лабораторная и рентгентехника
OFFлайн
Российская Федерация
Томск
День добрый
Цитата (seabee)
Без тест сегмента наверно не настрою.Или сбил что то при сборке или засорен датчик.
Тест-сегмент удобен при настройке положения кюветы относительно луча фотометра, но не обязателен. Возьми кювету, помести в нее бумажку по форме кюветы, отметив перед тем центр кюветы на бумажке какой-нибудь точкой. Помести эту кювету в первую позицию первого сегмента. Теперь при снятой крышке реакционного трея видно, куда попадает свет, если кювету в первой позицию первого сегмента поставить в позицию фотометра ( или как она там называется ). А в общем случае при механических вмешательствах крайне желательно проверять позиции тех рук-ног, которые трогали. А тест-сегмент лишним не будет, помогает настроить реакционный трей по отношению к фотометру и иглы по отношению к реакционному трею. удачи
Дата: Четверг, 15.Авг.2013, 06:28 | Сообщение # 33
У вас сообщений: 1291
инженер
OFFлайн
Российская Федерация
Сибирь
Спасибо проверю. Но, наверно, надо настраивать - Horizontal и Vertical motion.Стр.625 п.4.5-4.6. При первый попытке не получилось. Зацеп (Grabber) проскочил Home позицию.
После изменения настроек - спросил default? Нажал крестик - проверил изменения сохранились. Потом нажал Defaul. Похоже, долго буду настраивать. Был сбит Graber, но пока понял, изменил настройки.
Грамматически отредактировано.
Сообщение отредактировал seabee - Четверг, 15.Авг.2013, 06:29
Дата: Суббота, 30.Ноя.2013, 14:04 | Сообщение # 35
Стажер
У вас сообщений: 20
сервисный инженер
OFFлайн
Казахстан
Алматы
Только месяц как приехал с Монпелье-и именно по Пентре400-обучался-Тренер-Оливье Буа.Говорит таких инженеров(по уровню знаний и практике)еще не видел.Где то на шаг-два впереди Раши(А и Раша у них на неплохом счету)По лампе так скажу-в другом месте трабл ищи-ресурс у нее хороший
Дата: Вторник, 03.Дек.2013, 19:34 | Сообщение # 37
У вас сообщений: 358
лабораторная и рентгентехника
OFFлайн
Российская Федерация
Томск
День добрый
ЦитатаABX ()
По лампе так скажу-в другом месте трабл ищи-ресурс у нее хороший
На вопрос тяжело ответить? Или боитесь, что не пойму? Так я с Оливье Буа тоже встречался, правда в Москве, в 2007 г., так что не бойтесь, излагайте причину неисправности. Можете на английском, если на русском языке затруднительно.
Сообщение отредактировал Sergey62 - Вторник, 03.Дек.2013, 19:36
Значит так, из моего опыта, лампа меньше чем 2 года не работает.
Ошибка 602 может генерироваться в работе, после предупреждения о том, что нет кювет в штативе для новых кювет (не помню точно номер ошибки).
В ПО версии 5.0.6 есть баг по этому поводу - генерируется предупреждение о том, что нет кювет в шативе и загрузчик не пытается подвинуть ближе новые кюветы, далее, дорабатывает все чистые кюветы в реакционном роторе и останавливается. На повторный старт выдает ошибку 602.
Делаем инициализацию или выводим прибор в Emrgency stop, а потом инициализацию и снова старт.
