Термостат ТС-1/80 (без охлаждения) выпуска 2008 года.Всё работает за исключением измерения температуры. Завод прислал новый контроллер, но с ним термостат вообще не включается. Может кто экспериментировал с заменой контроллеров с разных аналогичных термостатов.Советы по поводу правильности установки микросхемы в панельку не предлагать. Всем спасибо.
Дата: Воскресенье, 17.Янв.2010, 03:47 | Сообщение # 3
Стажер
У вас сообщений: 22
инженер по ремонту
OFFлайн
Российская Федерация
Петропавловск-Кмчатский
потому, что сигнал с датчика температуры проходит до входов контроллера, питающие напряжения в норме. Есть под рукой другой термостат ТС-1/80 СПО полностью рабочий (это с холодильником), так вот, при взаимозамене микросхем они не работают на чужих аппаратах. Точно так же ведёт себя и присланная с завода. Заводчане на такую ситуацию рекомендую правильно вставить микросхему в панельку!!! Вот я и подумал, может у кого была сходная ситуация. цьоанкпимраепаиреквюлнармиыкуиипекавоулсиавкуаавв
Дата: Воскресенье, 17.Янв.2010, 09:18 | Сообщение # 4
инженер-электроакустика, ультразвук
OFFлайн
Украина
Ровно
Quote (yramer)
правильно вставить микросхему в панельку!!!
- правильно значит советуют. А со второго рабочего тоже не работает в неисправном? А новый процессор в исправном термостате работает? И главное: А панелька сама проверялась? Она там цанговая? Или китайская? Контакты целые? Пружинят? Не загнутые? Не оборванные? Пропаяна? Промыта? Между выводами кз нет? Дорожки рядом не оборваны? Да лупой! Да тестером! Спиртом! Тут темой рядом тоже температуру не мерял - дорожка была оборвана. Чти вело свое – ибо не ты на нём едешь, но оно везёт тебя
Дата: Воскресенье, 17.Янв.2010, 10:54 | Сообщение # 5
Стажер
У вас сообщений: 22
инженер по ремонту
OFFлайн
Российская Федерация
Петропавловск-Кмчатский
Да со второго, исправного, тоже не работает. Индикаторы не светятся, на кнопки не реагирует. При этом родной контроллер, на родном месте, только не измеряет температуру. Поэтому и возникла мысль об особой инициализации микросхемы перед работой. Завтра буду копать глубже. Проверим и микроскопом и спиртом. Спасибо всем. цьоанкпимраепаиреквюлнармиыкуиипекавоулсиавкуаавв
Дата: Воскресенье, 17.Янв.2010, 11:40 | Сообщение # 7
Стажер
У вас сообщений: 22
инженер по ремонту
OFFлайн
Российская Федерация
Петропавловск-Кмчатский
Во время установок всё как положено можно выставлять, в режиме измерения температуры показывает значение около нуля, нагрев включается (это всё со старой микросхемой). С новой, индикаторы не светятся, на кнопки не реагирует, нагрев не включается цьоанкпимраепаиреквюлнармиыкуиипекавоулсиавкуаавв
Дата: Воскресенье, 17.Янв.2010, 12:00 | Сообщение # 11
инженер-электроакустика, ультразвук
OFFлайн
Украина
Ровно

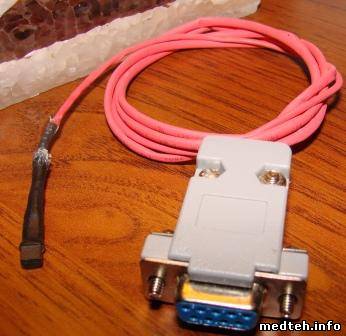

Устал я. От всех все надо раскаленными щипцами доставать. ТСО-1/80 СПУ - ОАО Смоленское СКТБ СПУ Процессор PIC16F876A-1/SP, наклейка ТСО-80 Кварц 20МГц Датчик температуры DALLAS 18B20 0511C2 137AG Датчика очевидно два - один в камере, один в термостате, для сравнения. Еще на плате 142ЕН5А - я в первую очередь глянул бы. Чти вело свое – ибо не ты на нём едешь, но оно везёт тебя
Дата: Воскресенье, 17.Янв.2010, 12:19 | Сообщение # 12
Стажер
У вас сообщений: 22
инженер по ремонту
OFFлайн
Российская Федерация
Петропавловск-Кмчатский
STaras спасибо. Ты внес сомнение по поводу датчика. В этом варианте на плату управления подходят провода с одного датчика и прозваниваются они как обычный термодатчик (около 100 Ом), а что в глубине, завтра посмотрю. 142ЕН5А конечно же проверил в первую очередь. ещё раз спасибо. цьоанкпимраепаиреквюлнармиыкуиипекавоулсиавкуаавв
Дата: Понедельник, 18.Янв.2010, 06:56 | Сообщение # 16
Стажер
У вас сообщений: 22
инженер по ремонту
OFFлайн
Российская Федерация
Петропавловск-Кмчатский
Всем спасибо! В данном термостате проблема действительно оказалась с датчиком температуры. В этом варианте он выполнен из медного провода, намотка на катушку, (примерно как в старых ТС-80). Оказалось межвитковое замыкание и как следствие изменение номинала. Усилитель собран на операционном усилителе, размещенном на плате питания внизу. Вопрос по замене контроллеров остался пока открытым, скорее всего прошивка присланная с завода для варианта с датчиком DALLAS 18B20. В этом термостате новый контроллер работать не захотел. При случае проверим на других термостатах. Ещё раз всем спасибо. цьоанкпимраепаиреквюлнармиыкуиипекавоулсиавкуаавв
Дата: Четверг, 25.Фев.2010, 20:09 | Сообщение # 20
Участник
У вас сообщений: 65
электромеханик
OFFлайн
Российская Федерация
казань
при включении загорается на табло заданная температура( 96градусов)а также температура внутри термостата (37градусов) сам термостат не нагревается горит лампочка авараия помогите горит заявка[color=red]
Дата: Четверг, 25.Фев.2010, 22:07 | Сообщение # 23
Киров (Вятка)

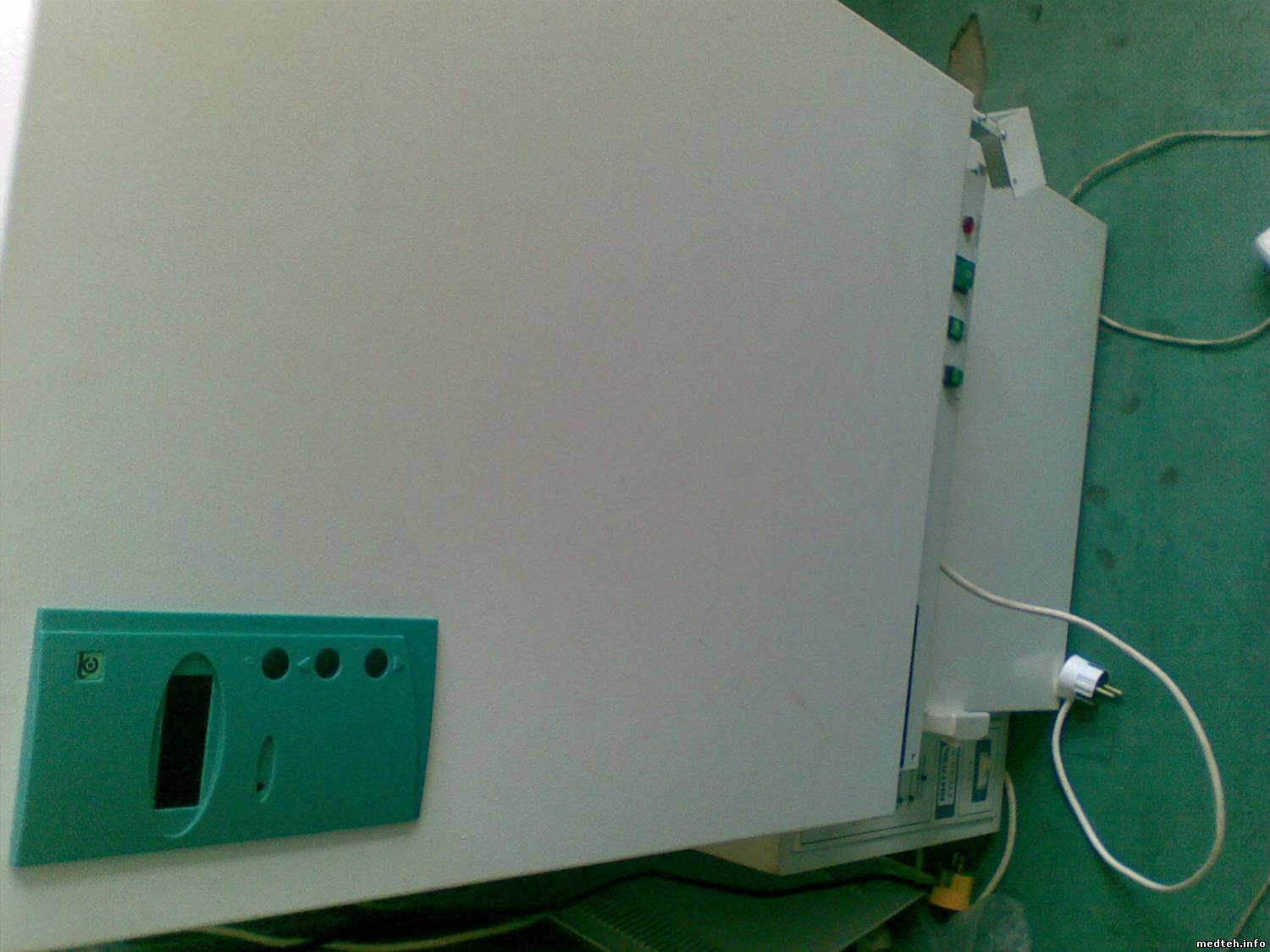

А вы знаете, невозможно определить неисправность по фотографии внешнего вида термостата и платы управления. Маловато информации, вернее ее нет. Поэтому и советы могут быть только самого общего характера. Например, проверить нагреватели, симистор, цепи его управления, цепи питания, датчик. С Уважением.
Дата: Суббота, 27.Фев.2010, 23:55 | Сообщение # 26
инженер-электроакустика, ультразвук
OFFлайн
Украина
Ровно
Так закороти перемычкой Коллектор-Эмиттер транзистора VT1 (не разборчиво видно) - так проверишь сразу и оптрон, и симистор, и ТЭН, и предохранители и сетевую вилку с розеткой. Чти вело свое – ибо не ты на нём едешь, но оно везёт тебя
Дата: Воскресенье, 28.Фев.2010, 15:18 | Сообщение # 27
Киров (Вятка)

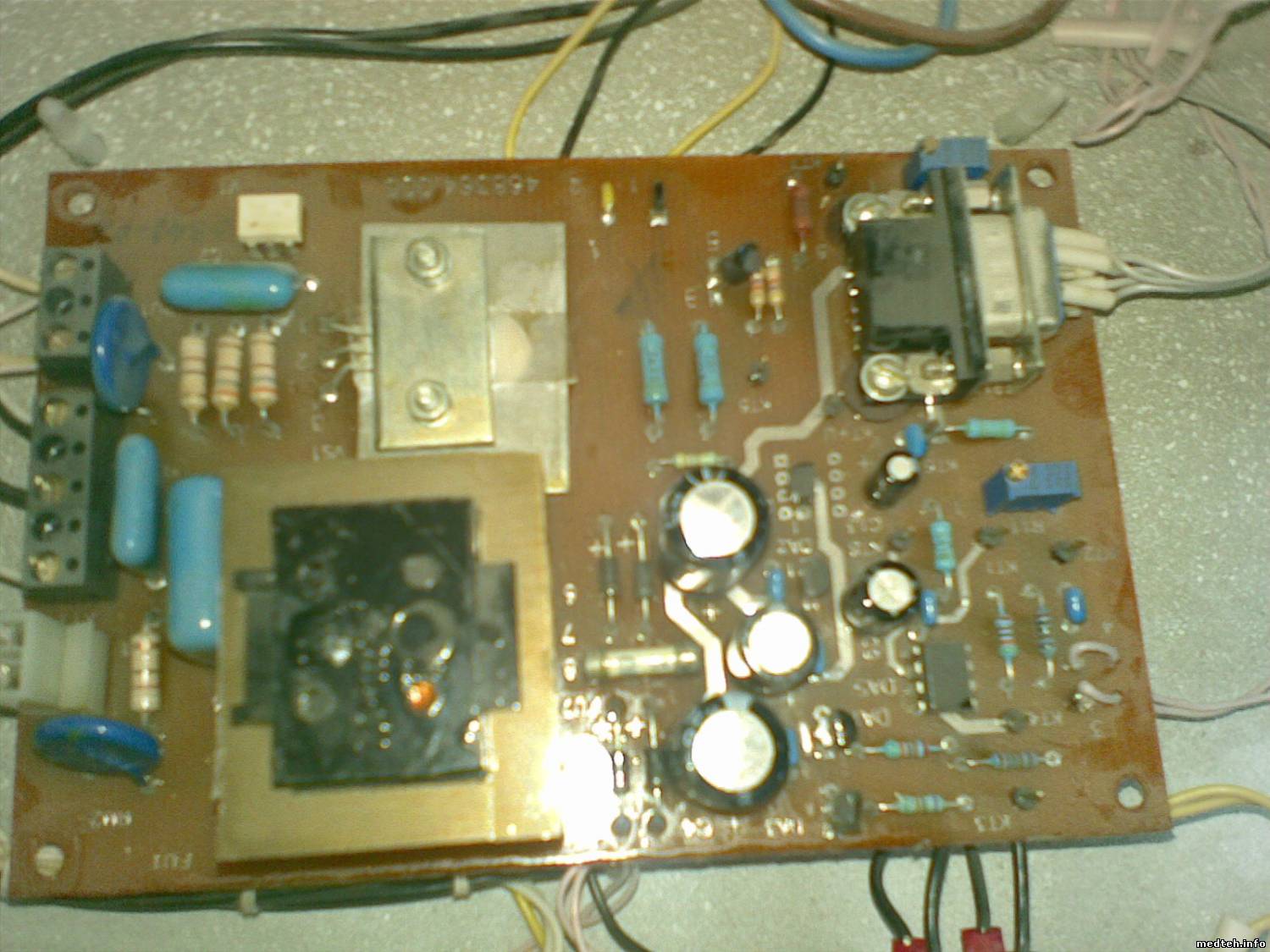

Вы знаете, схема далеко не полная. Может еще есть куски? И качество желательно получше. Вообще нужно разобраться, как организована защита (ведь загорается светодиод "перегрев"). И еще, удается ли менять температуру кн. пульта управления, или там "заглохло" на 96 градусах. Потом 37 градусов в камере? При комнатной температуре?? (Вы пишите, что "сундук" холодный). Тоже информация для размышления. Последнее, проверьте все напряжения с БП. Может тут "собака зарыта"? Решил еще подредактировать пост. Блок сетевой (который на схеме), вроде бы, находится внизу термостата. Блок управления- на дверце. Посмотрите шлейф проводов, частенько переламывается. И самое главное- никуда не торопитесь. От того, что не работает термостат в больничке никто не умрет. У них всегда все срочно. Но, как говорил нам старшина в армии: "Спешка нужна при ловле блох, при диарее (слово помягче я вставил) и ...". Третий случай- говорить не буду, модератор нас не поймет С Уважением.
Сообщение отредактировал pnp - Воскресенье, 28.Фев.2010, 15:55
Дата: Пятница, 19.Мар.2010, 18:20 | Сообщение # 29
Участник
У вас сообщений: 65
электромеханик
OFFлайн
Российская Федерация
казань
продолжаем данную тему: принесли другой термостат такойже теперь нет нагрева на спираль подается 1,055 вольт общее 220, на табло высвечивается заданная температура а также температура в шкафу якобы поднимается,может показвать больше заданой,сам шкаф холодный поменял оптосимист и симистр не помагает, гайнулин
Сообщение отредактировал aduard - Пятница, 19.Мар.2010, 18:21
Дата: Пятница, 19.Мар.2010, 21:35 | Сообщение # 30
Стажер
У вас сообщений: 39
инженер-механик
OFFлайн
Российская Федерация
Волгоград
Quote (aduard)
продолжаем данную тему: принесли другой термостат такойже теперь нет нагрева на спираль подается 1,055 вольт общее 220, на табло высвечивается заданная температура а также температура в шкафу якобы поднимается,может показвать больше заданой,сам шкаф холодный поменял оптосимист и симистр не помагает,
датчик измерения, или схема обсчета темпрературы, если на интегральных счетчиках собрана и помеха прет он сам по себе считать будет температуру.
Сообщение отредактировал ТоляныЧ - Пятница, 19.Мар.2010, 21:36
Дата: Суббота, 03.Июл.2010, 08:37 | Сообщение # 32
Заглянувший
У вас сообщений: 1
инженер-электронщик
OFFлайн
Российская Федерация
Подскажите, вопрос о нестабильной работе подобного термостата здесь можно задать, или надо создавать новую тему? Проблема: со слов эксплуатационников очень редко (раз в неделю) плывут показания температуры. Не совсем понятно в каком режиме. "Установка" или "Контроль". Не сознаются. Иногда возникает отклонение установленной и поддерживаемой температуры от реальной. (проверялось образцовым термометром). Термостат ТС-1/80 2002 г.в., датчик температуры- медный провод. Стоит на прогоне уже 4 дня и работает нормально- цифровая часть. Отклонения температуры всё же наблюдаются. В пределах 1 градуса, но для нас это достаточно критично. Не сталкивался ли кто с подобным?
Сообщение отредактировал Oldjunk - Суббота, 03.Июл.2010, 08:42
Дата: Вторник, 01.Мар.2011, 15:32 | Сообщение # 34
У вас сообщений: 520
Электромеханик
OFFлайн
Беларусь
Барановичи
Термостат 2008г. Датчик проволочный на ~50 Ом Схему с хранилища качал - ни разу не то. На плате МКУ имеется кнопка, если в режиме установки температуры ее нажать - появляется возможность менять два параметра. В общем хз разница по градуснику - 2 гр.
Сообщение отредактировал Alex_UssR - Вторник, 01.Мар.2011, 15:32
Дата: Воскресенье, 15.Май.2011, 00:48 | Сообщение # 38
начальник участка
OFFлайн
Российская Федерация
Самара
Попался мне такой прибор от другого медтехника. Со слов лаборантов, меняли датчик. После этого прибор врет на 2-3 градуса (При индикации 37 в камере по термометру. Как откалибровать? У кого есть инструкция по настройке?
А что за датчик? Из медной проволоки? (Помоему на нем именно он) В таком случае вижу 2-а пути настройки- 1. Изменение колличества витков на датчике (кусок отрезать\припаять) 2. Подбор номиналов на плате (там где операционник) Впрочем на некоторых версиях платы есть специальный подстроечник.
