Ремонт кабеля датчика Sirona Intraoral II D3334
ursa_majorisДата: Воскресенье, 28.Дек.2014, 15:50 | Сообщение # 1
Стажер
У вас сообщений: 13
Инженер
OFFлайн
Российская Федерация

Санкт-Петербург

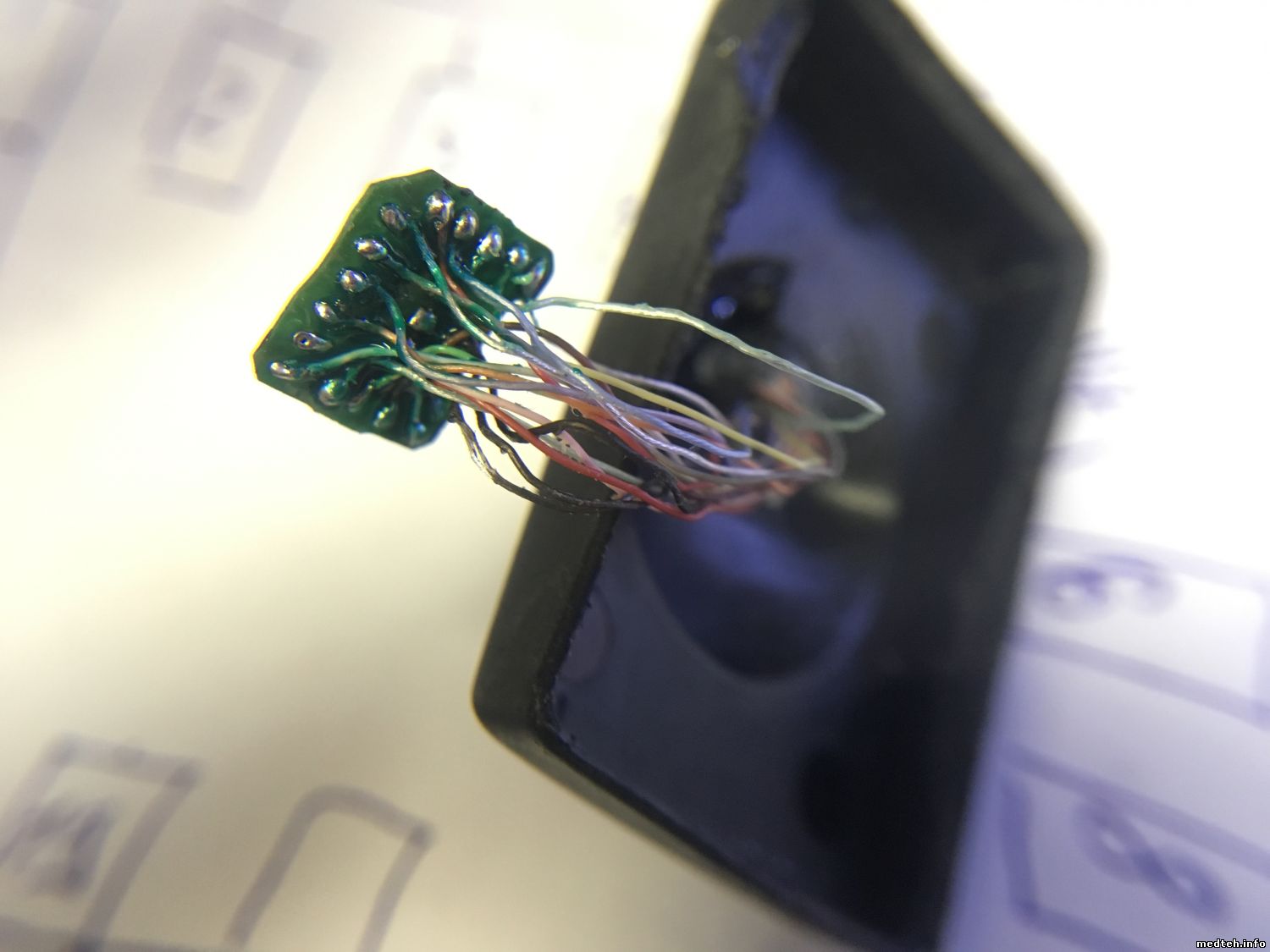

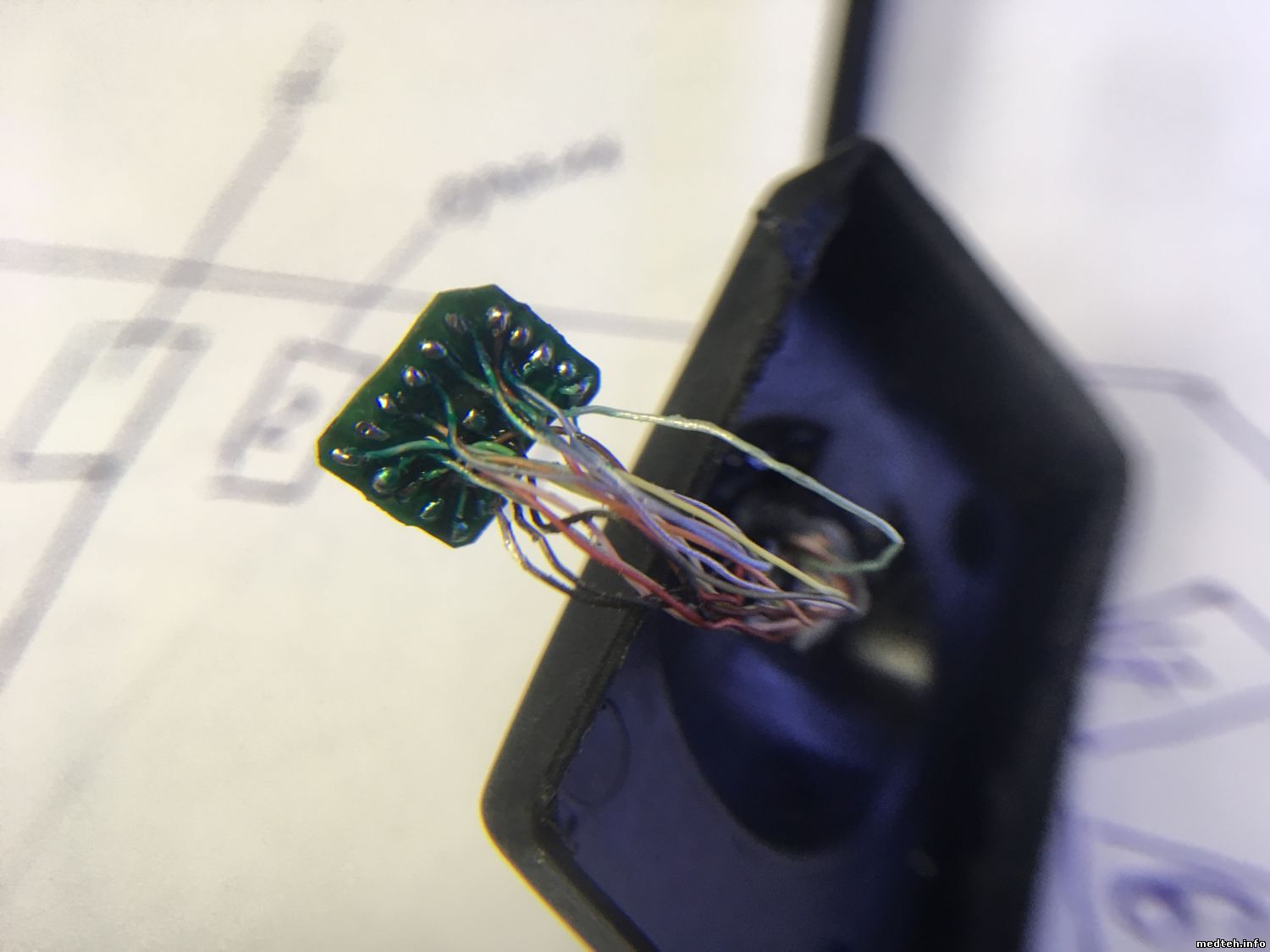

Пациент зацепился за кабель датчика и случилась печалька :( Оболочка кабеля выдержала, а вот внутри все линии оборваны:

Кабель имеет 18 линий, часть цветов дублируется.
В сервис мануале никакой информации о распиновке кабеля нет.

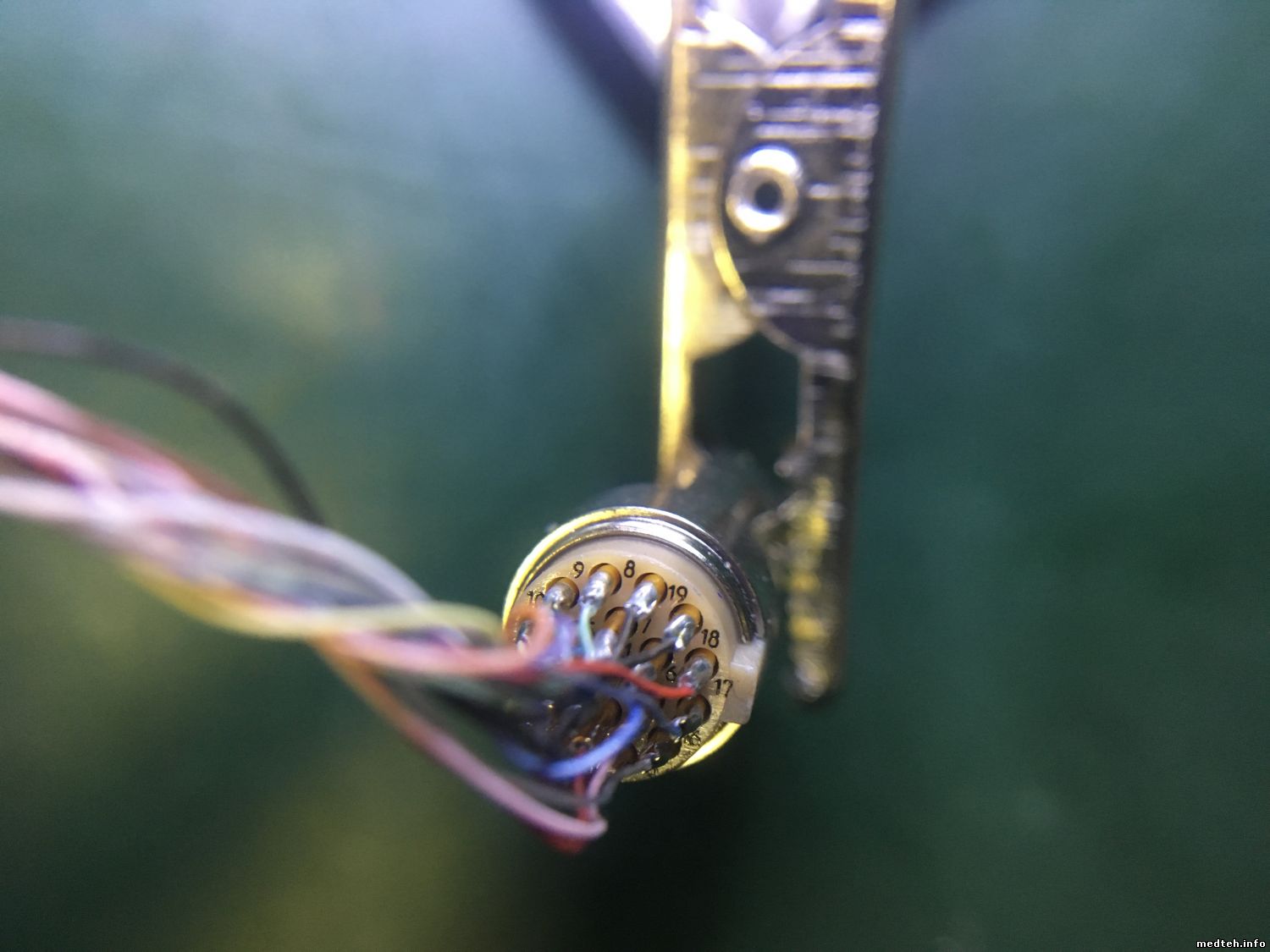

По прозвонке 2 красных и 3 черных это VCC и GND. Часть распиновки удалось вытащить прозвонкой
платы разъема, но где взять остальную информацию о распиновке?

В кабеле идут два бирюзовых провода и они не замыкаются на датчике :O

Я так понимаю надо искать убитый датчик с живым кабелем и прозванивать кабель.
Если кто-то готов помочь информацией или имеет убитый датчик с живым кабелем, то готов отблагодарить материально.

madmacДата: Воскресенье, 28.Дек.2014, 16:54 | Сообщение # 2
У вас сообщений: 1292
стоматология и связанное с ней
OFFлайн
Российская Федерация

СПб
Цитата ursa_majoris ()
где взять остальную информацию о распиновке?

официально-нигде. информация не предоставляется.

МастерБакуДата: Понедельник, 29.Дек.2014, 19:32 | Сообщение # 3
У вас сообщений: 11275
инженер
OFFлайн
Российская Федерация

Нижний Новгород
ursa_majoris, отнесите официалам , они могут отправить на завод , вам за доплату дадут(?) новый.

Сообщение отредактировал МастерБаку - Понедельник, 29.Дек.2014, 19:54

simetritДата: Понедельник, 06.Ноя.2017, 16:17 | Сообщение # 4
Стажер
У вас сообщений: 9
Инженер
OFFлайн
Российская Федерация

Иной
такая же ситуация , зацепили и выдрали с датчика провода , спаял все работает .
схему распайки нарисовал ( в личку


Сообщение отредактировал simetrit - Понедельник, 06.Ноя.2017, 16:20

simetritДата: Вторник, 19.Дек.2017, 15:18 | Сообщение # 5
Стажер
У вас сообщений: 9
Инженер
OFFлайн
Российская Федерация

Иной
...

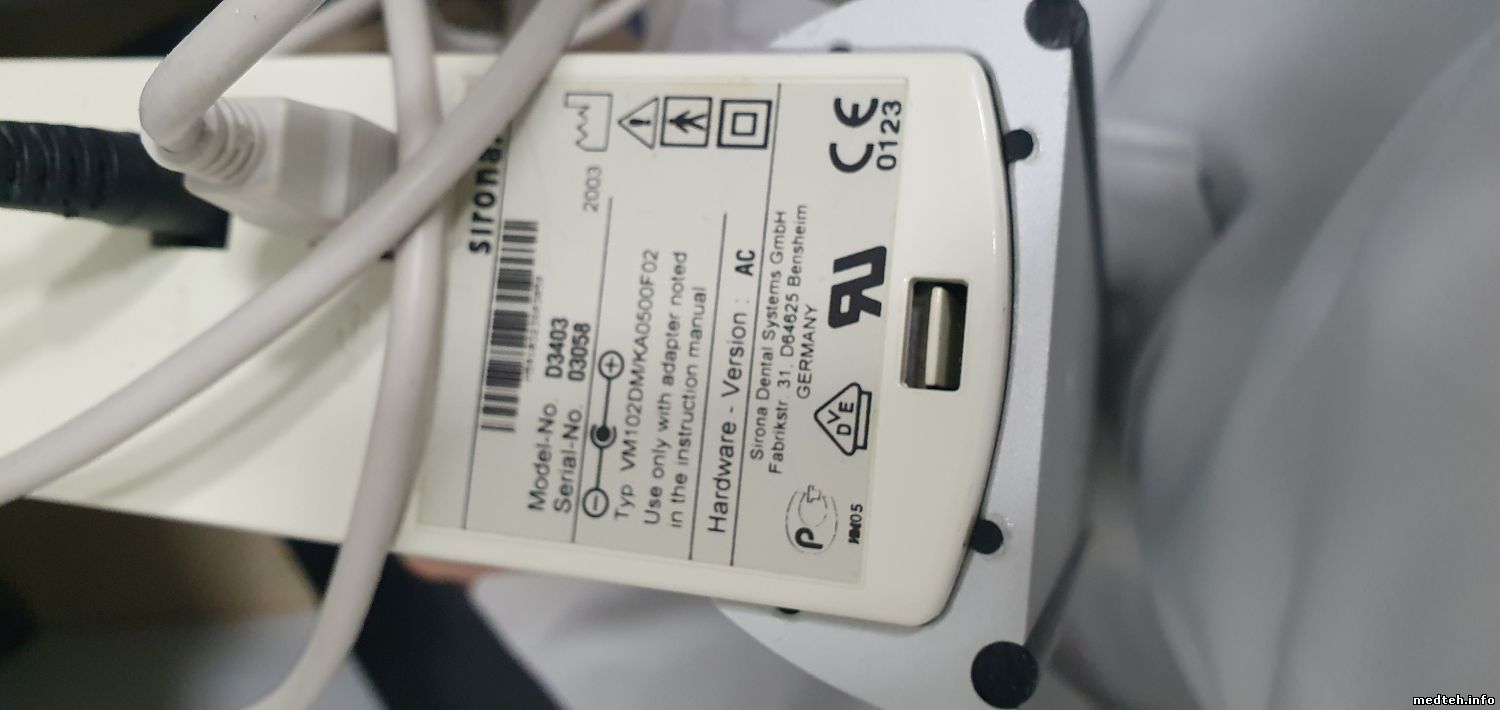

Сообщение отредактировал simetrit - Вторник, 19.Дек.2017, 15:20

BiodentДата: Пятница, 26.Ноя.2021, 23:27 | Сообщение # 6
Стажер
У вас сообщений: 8
Dentist
OFFлайн
Македония

Skopjr
привет, мне нужен драйвер для этого датчика
можешь поделиться со мной

Bio
