Регистрационное удостоверение РЗН 2014/1875 от 05.02.2024 (ранее от 22.12.2022, от 06.06.2019, от 19.08.2014) года на Флюорограф малодозовый цифровой сканирующий с рентгенозащитной кабиной, понижающей радиационную нагрузку на персонал ФМцс-«ПроСкан» в следующих исполнениях: «ПроСкан-2000» и «ПроСкан-7000», производства ЗАО "РЕНТГЕНПРОМ", Россия, Московская область, г. Истра.
1. После сканирования иногда получаем волну на картинке. 2. Сделал подряд 2-а снимка одного и того же человека, второй снимок темнее первого, первый снимок ОК.
Polo11, вопрос про землю наверно возникал? разьмы типа пошевелить - почистить, типа как у питерцев - пробывал? далее - питание линейки детектора, проконтролировать и проверить возможно?
направляющие, по которым перемещается шторки и детектор выполнены не качественно (появляются заусеницы и выбоины). волны появились внезапно или постепенно?
renmaster, контакты - это возможно. И плавающий характер неисправности указывает на некачественный контакт.
sloniks, волны появляются периодически бессистемно... на выбоины как-то непохоже. Грудная клетка как бы ровная. Настораживает проблема в равномерности почернения. И яркость снимков разная. Делали при мне бабульку прямую переднюю и прямую заднюю проекции второй снимок темнее первого. ....
Снимки все плохие, но никак не ОК. Либо высокое, либо линейка. 1. Определить высокое элементарно - осциллографом с памятью (или без). 2. Линейка. Попробовать провести калибровку линейки. Может юстировка ушла. Однозначно - полос горизонтальных не должно быть! .
На счёт контактов - согласен. Но лучше сначала определиться с высоким с накалом, легче будет искать потом, например, контакты.
Горизонтальные полосы на снимке часто связаны с юстировкой линейки.
они связаны с нормировкой (калибровкой уровня белого) линейки.. а потемнение (то светлее, то темнее) может быть связано с юстировкой линейки (попадание максимального пучка на линейку), атакже может быть из-за калибровки трубки, контактов в силовой части питающего, накопителя и т.д.
Об этом и речь... Я специально прикрепил только дефектные снимки.
Я пытаюсь сказать о том, что неисправность имеет плавающий характер и волна на снимке - это её пик. Часто имеет место просто тёмный снимок, на нём нет волны по равномерности всё в норме, но такое ощущение как будто недобит. Ещё на что обращают внимание доктора - это уменьшение дозы от 2 до 5 раз. Просматривая старые снимки вижу от 38 до 17 млЗв. На данный момент от 17 до 4 млЗв. Дозиметра в Просканах нет, доза пациента просчитывается программно, заданные параметры не менялись. В общем есть над чем поразмышлять.
....
Сообщение отредактировал Polo11 - Суббота, 10.Апр.2010, 14:50
Дата: Суббота, 10.Апр.2010, 19:03 | Сообщение # 10
Техник
У вас сообщений: 307
Инженер
OFFлайн
Российская Федерация
Вологда
Quote (Polo11)
Просматривая старые снимки вижу от 38 до 17 млЗв. На данный момент от 17 до 4 млЗв.
Конечно не млЗв, а мкЗв, но смысл понятен, - ток измеренный в несколько раз меньше установленного, не откалибрована трубка или какие-то дефекты в питающем...

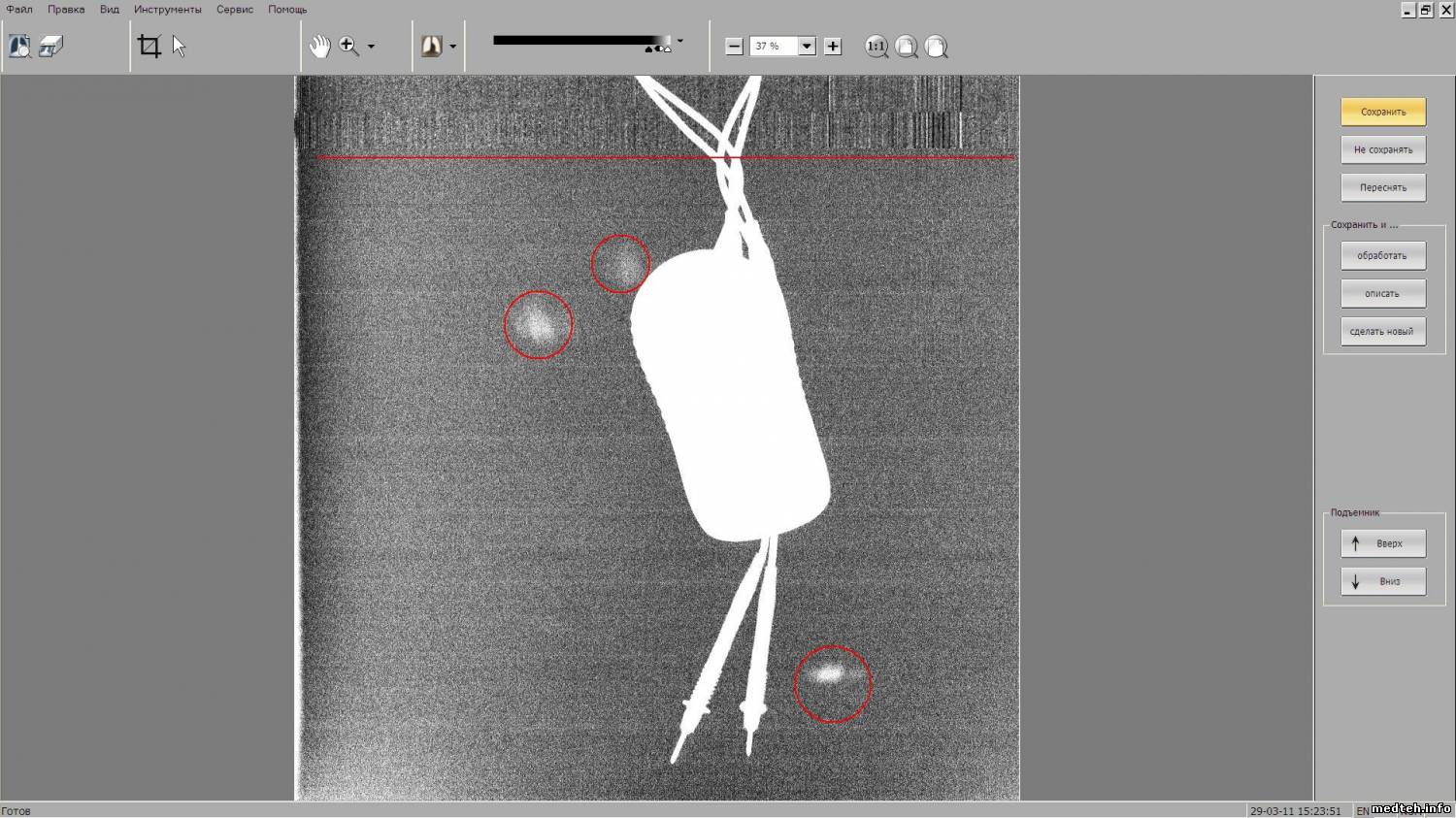

Доброго времени суток. Есть несколько вопросов. 1. В прикрепленном файле находится изображения полученное с детектора на аппарате "Проскан 7000", нам абсолютно неизвестны причины возникновения вертикальных полос в верхней части изображения, хотя есть соображения что как будто драйвер некорректно проводит обработку и формирования изображения. При получении этого изображения было проверенно следующее - Детектор движется равномерно без прерывистых рывков (хотя если бы они и были то дефекты были бы на всем изображении) - Проведена калибровка как детектора так и трубки - Данный дефект был и раньше с самого момента установки, но на некоторых снимках она явно проявляется, а на некоторых приходится чтобы увидеть менять интенсивность и контрастность. - По поводу возникновения пятен проверены щелевые маски детектор и вся механика. - Было опробовано изменить положения детектора, что не принесло никакого результата - Пробовали изменять скорость считывания детектора и задержку детектора на считывание
2. Версия ПО 3.6 в мануалах есть указания по корректировке положения детектора относительно излучателя, производится она через меню сервис => Тренировка трубки (без движения детектора) и прикладной программы предназначенной для просмотра интенсивности излучения на датчики, НО стоит отметить что в данной версии или в программе что то не так дабы кроме Калибровки детектора и Калибровки трубки меню нету. Так что и положение детектора относительно излучателя мы проверить не можем.
Сделанные нами выводы приходят к тому что механическая и техническая часть аппарата здесь не причем, хотя мы можем ошибаться, все таки грешим на драйвер формирования и обработки изображения. Надеемся на вашу помощь, заранее спасибо.
Полосы можно попробовать убрать, изолировав корпус детектора от кронштейна пластиковыми шайбами. Пятна на снимке похожи на грязь на выходном окне излучателя или на пластике экрана пациента.
Управление УРП производится через программу URP-HF.
А что за режим снимка стоит при снятии тестера. Дело в том, что даже на режиме "худой прямая проекция" внутренности тестера видны очень хорошо. А здесь явно занижен киловольтаж. Очень похоже на выход IGBT в инверторе. Меняют обычно парой.
Снимок совсем не пробит!!!!!! Напиши режим при котором снималось? 1 детектор стоит не на против излучателя! (проверить можно так: Из кассеты для рентген снимков вытаскиваем чувствительную к R лучам пластину!, приклеиваем скотчем ее к детектору открыв его, и сделайте так чтоб она не мешала движению детектор!, выключаем свет и закрываем окна и двери (делаем темноту), делаем снимок и визуально видим попадание или нет луча на детектор) 2 Сколько лет аппарату? 3 Возможно что на трубке внутри амальгама (при включенном аппарате снять защиту в кабине и визуально увидеть накал(должно быть видно ярко)) 4 "АГИ" написал про инверторы это тоже возможно (На плате проверить можно)
Амальгама, или металлизация колбы рентгеновской трубки, не может служить ни причиной ни источником дефектов, приведённых на снимке. Амальгама в виде тончайшего слоя вольфрама на поверхности колбы может незначительно снизить мощность дозы при одновременном увеличении фильтрации (увеличении жёсткости излучения). Если учесть, что снимок сделан при крайне низких режимах (не пробивается даже тестер), то рассматривать дефекты пока рано. Полосы могут быть следствием неравномерности чувствительности по линейке детектора, откалиброванного в нормальных режимах. Пятна могут дать даже небольшие дефекты или загрязнения декоративного экрана, которые при нормальных режимах визуально попросту неразличимы. Поэтому TechnoMed, поиски ответа следует начинать с режимов излучателя.
Дата: Четверг, 31.Мар.2011, 07:23 | Сообщение # 18
Техник
У вас сообщений: 382
Инженер
OFFлайн
Российская Федерация
Ставрополь
Я почему писал за инвертор. Была похожая проблема. И питающее калибруется. И линейка калибруется. А снимок похож на вышеприведенный. В чем суть калибровки линейки (на других аппаратах плоское поле и есть еще всякие названия) 1. Интенсивность рентгеновского излучения по краям и в центре разная 2. Все считыватели точечные Необходимо привести (программно) к одинаковой яркости всего поля. Данная процедура производится на режимах снимка среднего пациента. Если режим гораздо ниже заданного, то о какой калибровке детектора может идти речь? Копай питающее!
Согласен с коллегами, тестер очень хорошо просвечивается даже на "худом пациенте". Проведите тестовые снимки и запишите какие токи и напряжения задаются, а какие реально мониторятся. Отсюда и можно будет сделать выводы. Лучше сделать скриншоты во время снимка и выложить, тем более что время скана около 6 сек.
Дата: Вторник, 10.Апр.2012, 20:04 | Сообщение # 21
Участник
У вас сообщений: 50
Инженер по рентген оборудованию
OFFлайн
Российская Федерация
Кувандык

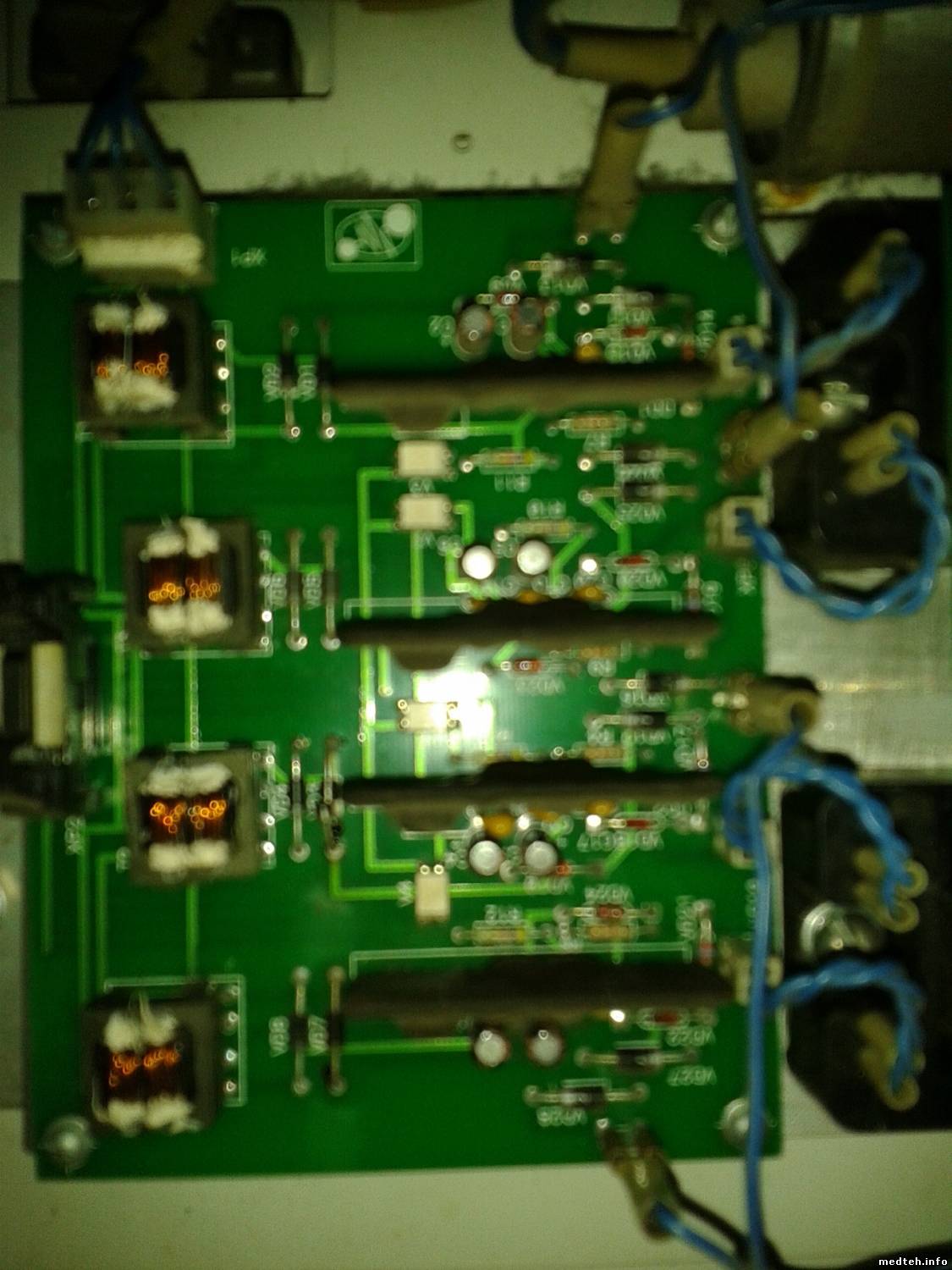

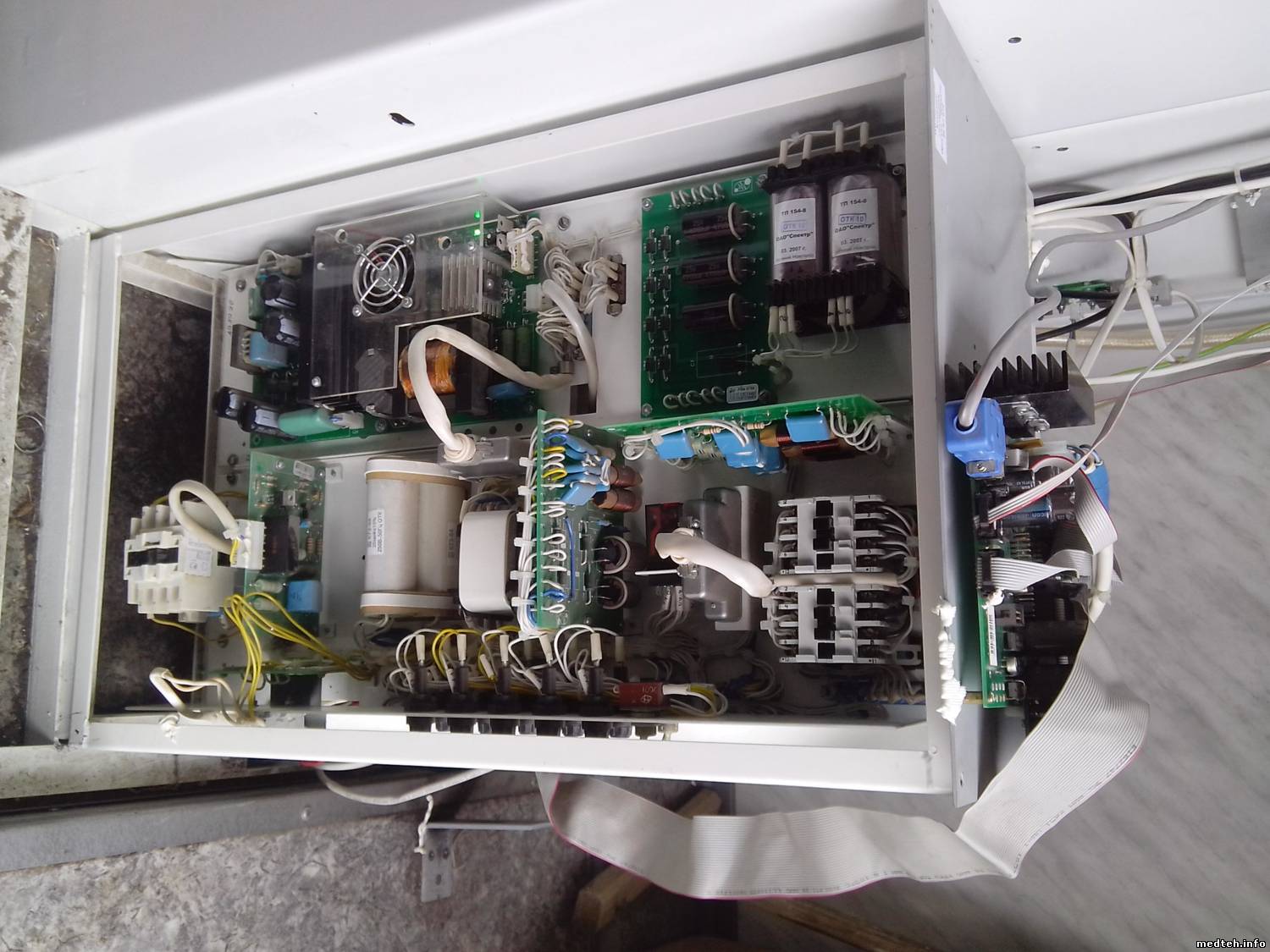

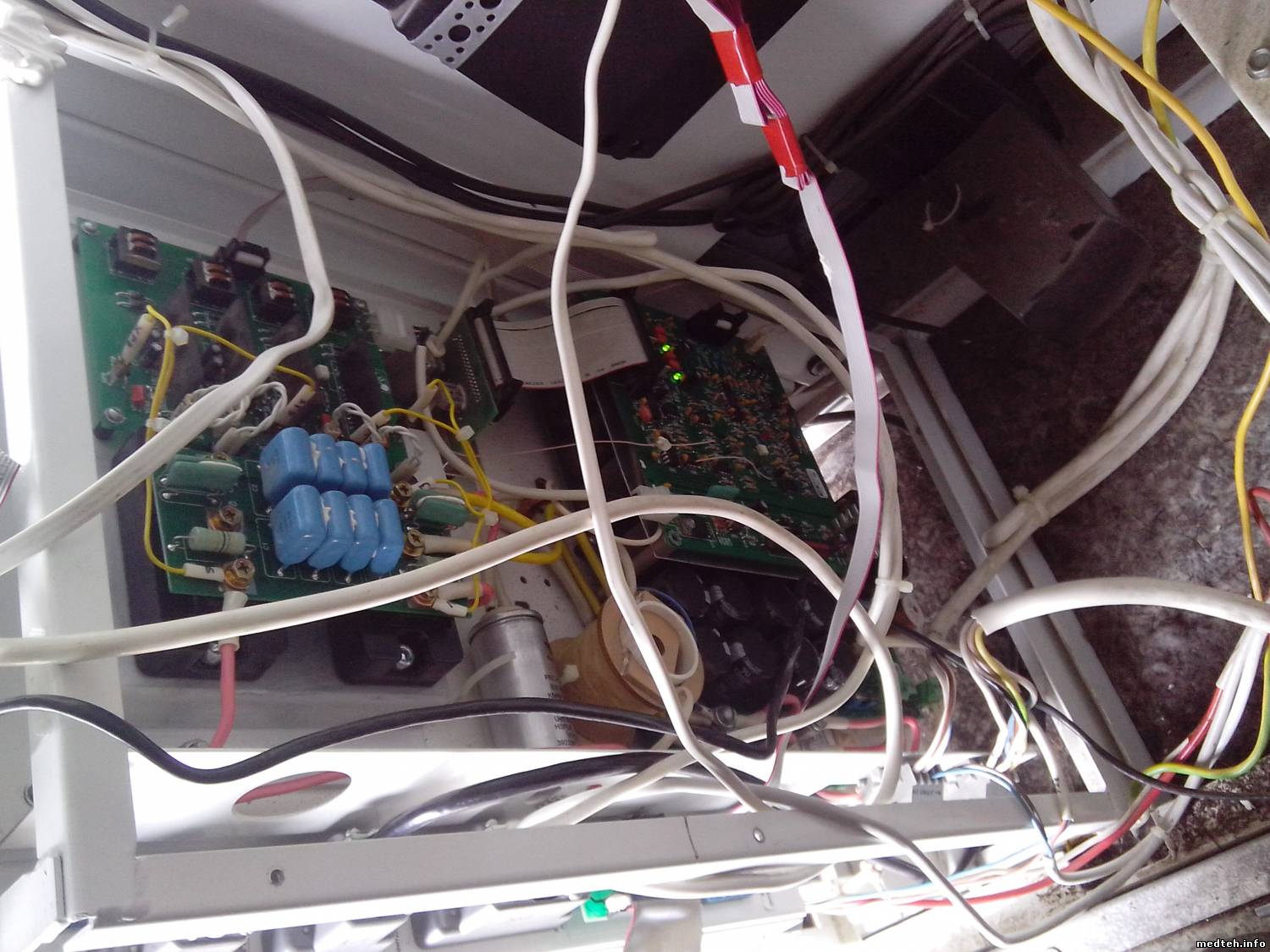

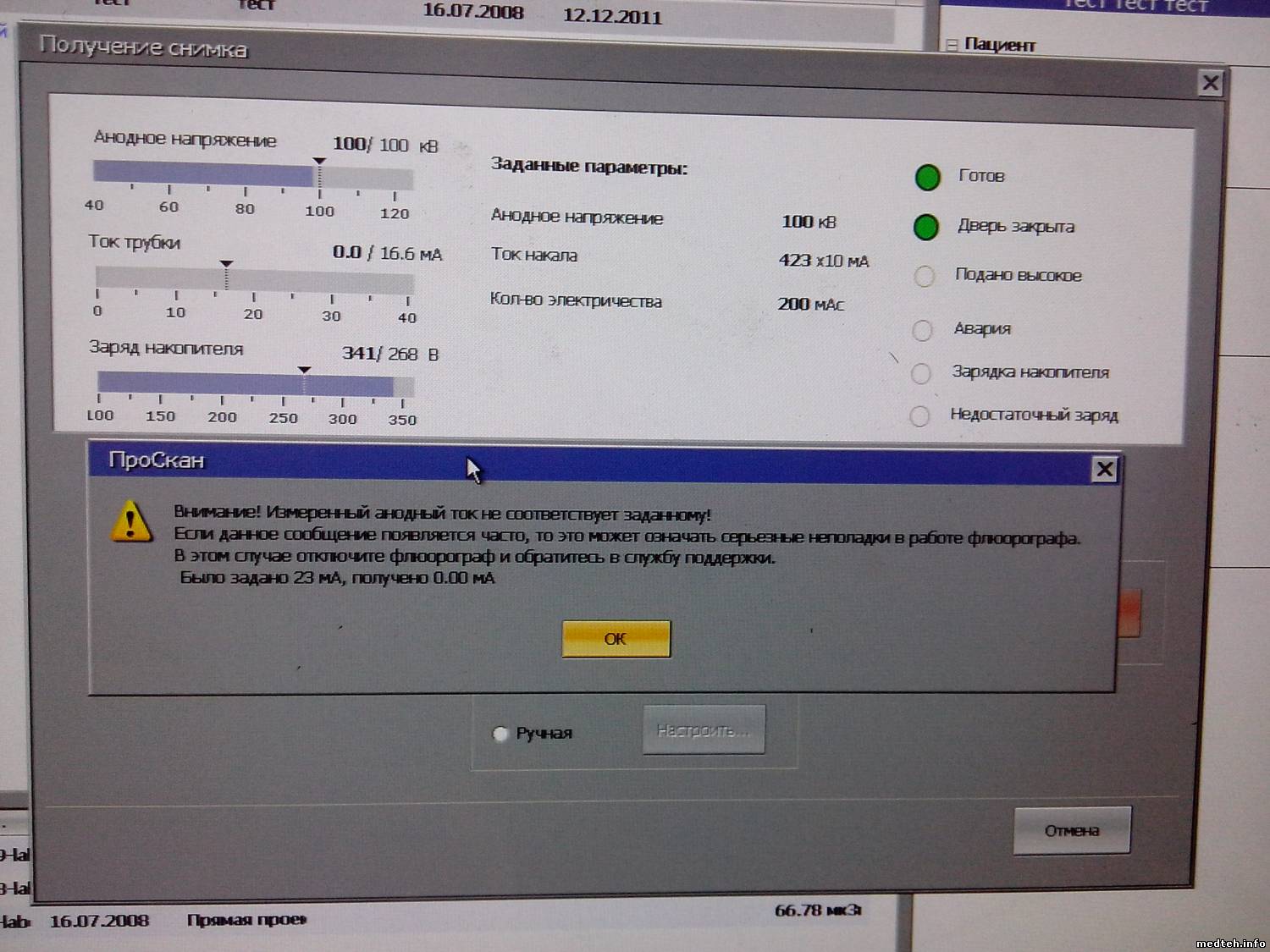

Аппарат пишет ошибку, что измеренный ток не соответствует заданному и равен 0 мА. Зарядка накопителя проходит нормально, во время снимка заряд с накопителя не снимается, излучения с трубы нет. Накал на трубке есть, во время снимка не пропадает. На плате управления силовыми транзисторами во время снимка загорается красный светодиод "Авария", зелёные 4-е светодиода во время снимка мигают (на видео один из светодиодов горит постоянно, это не так, просто так получилось заснять). Может быть кто сталкивался с подобной проблемой, что это может быть?
Дата: Вторник, 24.Апр.2012, 10:34 | Сообщение # 28
Завсегдатай
У вас сообщений: 258
рентгентехник
OFFлайн
Российская Федерация
Ижевск

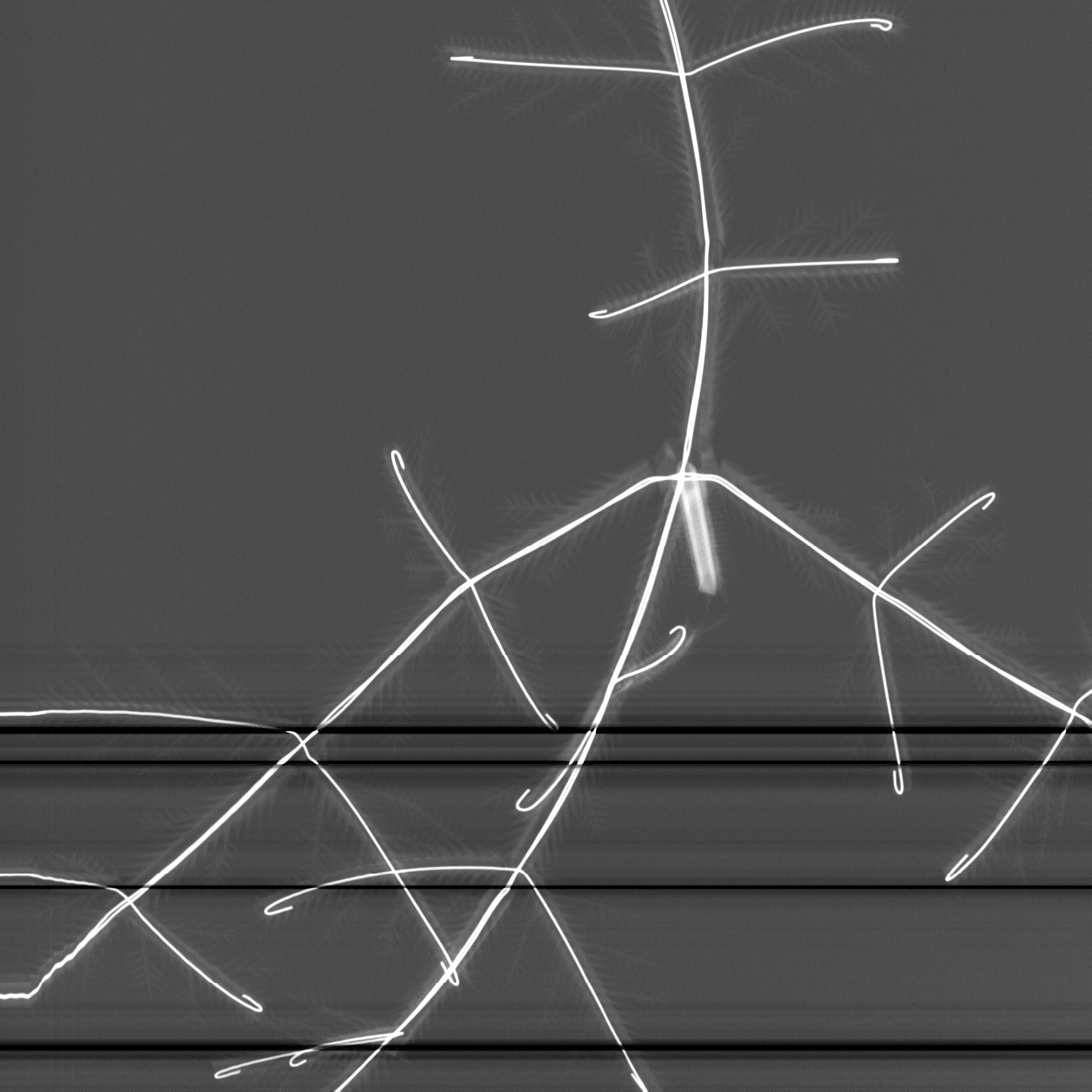

Аппарат Проскан-7000. Снимок приложил архивом, внутри bmp-шка. Снимали исккуственную елочку. Снимок в 1 архиве получается сжатым и перепутанным. Высокое прошло полностью, детектор всю траеторию отработал и на снимке вышла вся веточка но почему-то получилось так. С легкими картина аналогичная - легкие видны полностью, на сжаты. На втором снимке какие-то полосы. Снимки делались подряд после калибровки детектора. Может у кого было подобное. Поделитесь мыслями.
Дата: Вторник, 24.Апр.2012, 11:27 | Сообщение # 30
Завсегдатай
У вас сообщений: 258
рентгентехник
OFFлайн
Российская Федерация
Ижевск
Это которые на начало и конец снимка? Так детектор полностью проходит и высокое полностью отрабатывает. Легкие на снимке есть полностью, только сплющенные. Если успеем постараюсь выложить эти чудо-легкие.
Сообщение отредактировал M-Ishevsk - Вторник, 24.Апр.2012, 11:31

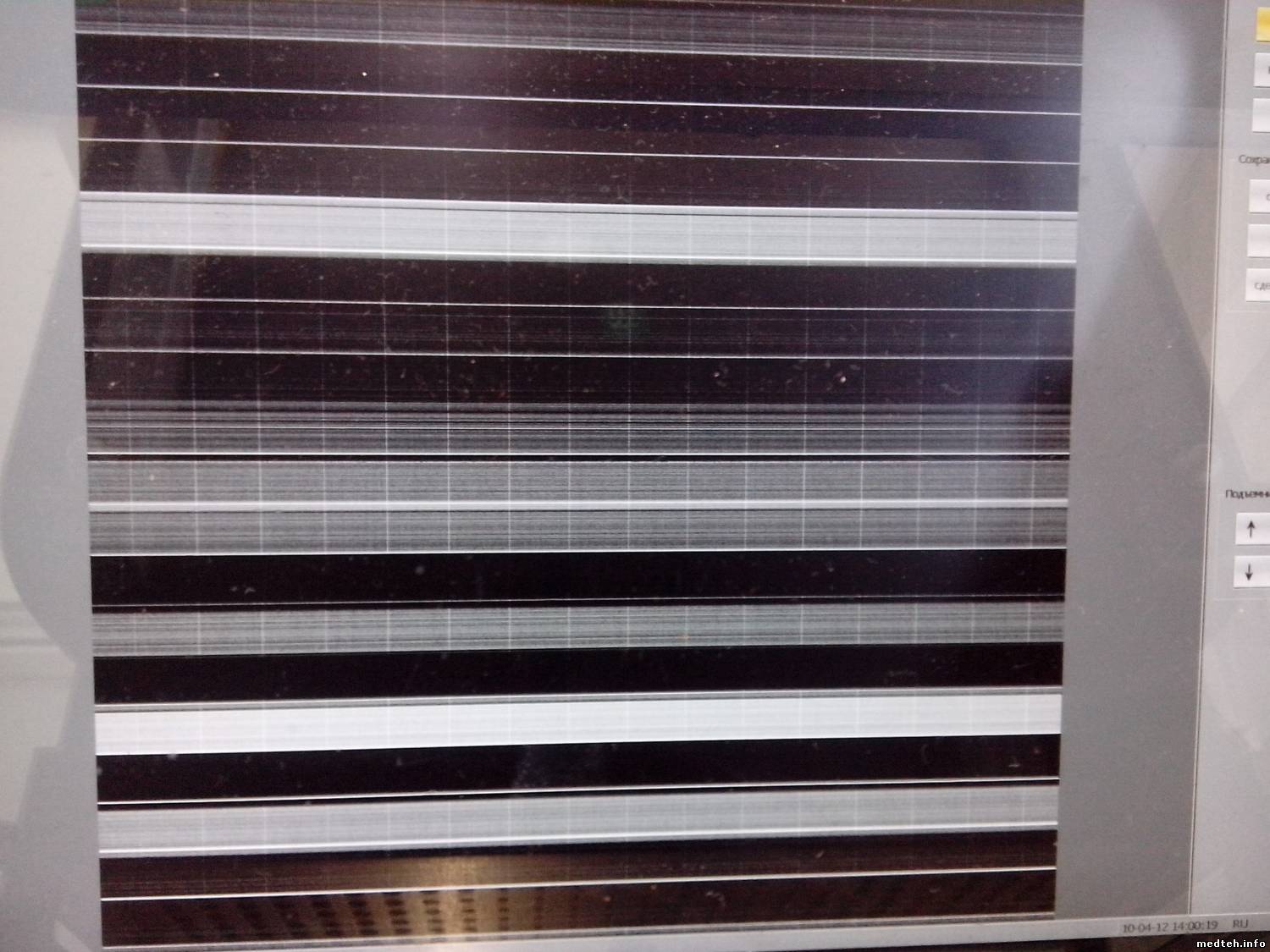

здравствуйте отказался работать после длительных каникул, снимки делает ,но с горизонтальными полосами разной яркости, без человека - 10 полос разной яркости разделенных тонкими белыми полосками, повторные снимки картины не меняют, каждый раз сверху вниз до центра полосы темнее , от середины вниз - светлее, все контакты проверены,все разъемы переткнул, какой узел капать приборами и что смотреть?
Дата: Пятница, 11.Янв.2013, 07:22 | Сообщение # 38
Стажер
У вас сообщений: 30
Инженер
OFFлайн
Российская Федерация
Тюмень
Цитата (saw)
без человека - 10 полос разной яркости разделенных тонкими белыми полосками
детектор у данного аппарата составной, и такие полосы при снимке без фантома должны быть. Они проявляются в нижней полосе частот гистограммы. Т.к. программа сама регулирует значения гистограммы вы видите эти полосы на пустом поле. При нормальных режимах работы аппарата (проведена калибровка, реальные значения напряжения и тока) ширина частот такой полосы не должна превышать 1000-1500 ед. Опишите пожалуйста как выглядит снимок с фантомом/человеком (составным/контрастным объектом).
Дата: Пятница, 11.Янв.2013, 12:52 | Сообщение # 39
Заглянувший
У вас сообщений: 3
инженер электроник
OFFлайн
Российская Федерация
Златоуст
к сожалению вчера с утра аппарат начал сначала сбоить ,после нажатия на "сделать снимок", выдавать сообщение ошибка то ли PNN то ли PPN, а потом стало выдаваться сообщение -нарушена связь,проверьте кабели,и настройте порт. возможности лазить в настройках нет,установлены пароли,да и знаний пока не хватает, то что дает посмотреть вроде все в норме , поэтому вызвали челябинск,на следующей неделе сделают,отпишу что отказало, я пока устранял проблемы с приводами дверей и пола, связанные с механикой и драйверами,датчиками,обрывами проводов... и проблемами железа компьютера , вот если можете подскажите,можно ли проверить исправность платы установленной в компьютере ,на которую приходит кабель с детектора (это что ли граббер называется)без присоединенного кабеля, изготовить устройство иммитации любой сложности не представляет никаких трудностей, я разработчик устройств на микропроцессорах ,но знаний по этому устройству пока недостаточно,что то как то вся информация покрыта какими то тайнами, схемы не соответствуют,паролей понаставили .... а ведь устройство то гораздо проще чем станки с ЧПУ где вся информация открыта
