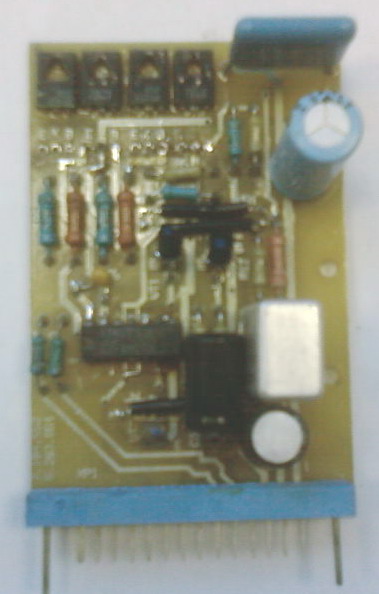

ajdar, эта плата БШ5.283.846 для камеры КФ100. Ещё раз просмотрел в хранилище на 12Ф9А все там есть только качество не очень и схема двигателем тоже есть
ajdar, унас 12ф9 есть с камерой КФ400, но там такой нет платы. Может у вас какой нидь модификант А что там за микруха?ajdar есть паспорт по КФ400 могу выложить, но там тоже нет такого. По паспорту есть схемы: преобразователя, реле экспозиции, индикации, засветки, автоматики, схемы управления электродвигателя и электромагнита, а также фотодиодов и светодиодов образующих оптопары.
Сообщение отредактировал Стас - Среда, 18.Мар.2009, 09:34
Дата: Понедельник, 10.Авг.2009, 17:32 | Сообщение # 13
У вас сообщений: 582
рентген
OFFлайн
Российская Федерация
русский
К стати, если светит "смените карточку", передергивание карточки не помогает, оптопару проверяли контролем напряжения с карточкой и без, 10 и 4,5В соответственно. Провода не проверяли ещё, коллега просит переходную плату, без неё не удобно. Какие могут быть варианты починки неисправности? ....
Дата: Понедельник, 10.Авг.2009, 18:35 | Сообщение # 14
OFFлайн
Российская Федерация
Россия
Quote (Polo11)
, оптопару проверяли контролем напряжения с карточкой и без, 10 и 4,5В соответственно. Провода не проверяли ещё,
-- так ты сам план уже накидал питание значит есть ( можно взглянуть форму, сколько лет камере?), далее по схеме сигнал до блока автоматики, а там смотреть сигналы на разьеме ( или прозванить для начала) и далее по схеме ( посмотри еще сигналы о наличии кассеты и наличие пленки) схема на КФ400 есть в архиве, с документацией на флюорограф 12Ф9
Дата: Понедельник, 10.Авг.2009, 19:23 | Сообщение # 15
У вас сообщений: 582
рентген
OFFлайн
Российская Федерация
русский
Quote (renmaster)
питание значит есть ( можно взглянуть форму, сколько лет камере?), далее по схеме сигнал до блока автоматики, а там смотреть сигналы на разьеме ( или прозванить для начала) и далее по схеме ( посмотри еще сигналы о наличии кассеты и наличие пленки) схема на КФ400 есть в архиве, с документацией на флюорограф 12Ф9
Флюшка 2001г.в. Схему флюшки скачал и бегло просмотрел, оптопару "Карточки" не увидел. После ужина посмотрю внимательнее, если мои королевы дадут посидеть. Ещё нарыл в инете: Ссылка
Quote
Схемы на КФ-400. За качество прощу прощения. Чем смог - тем помог. Даю подсказку. Диод на пульте "Сменить карточку" будет гореть, даже если на камере горит зеленый диод "Готовность" в том случае, если перегорела одна из ламп подсветки номера карточки. (случайно обнаружил http://narod.ru/disk/7491787000/%D0%...4-400.rar.html )
Пока не добъюсь от напарника про диод "Готовность". ....
Дата: Вторник, 11.Авг.2009, 18:29 | Сообщение # 17
У вас сообщений: 582
рентген
OFFлайн
Российская Федерация
русский
Стас, поздно, уже скачал.
Качество буковок не очень, пока нашёл цепь фотодиода карточки глаза сломал. Эта "карточка" участвует в формировании сигнала "Готовность", а как сигнал "Сменить карточку" формируется не понимаю. Если кто разбирался маякните.
Про "Смените карточку" пока помолчу. Схему нашёл, цепи маркером выделил, осталось сесть мультиметром и вычислить неисправность. (как всё просто, ...) Но пока не доберусь до аппарата рассказывать нечего. ....
Дата: Пятница, 28.Авг.2009, 00:38 | Сообщение # 27
OFFлайн
Российская Федерация
Россия
Quote (Polo11)
Схему нашёл, цепи маркером выделил, осталось сесть мультиметром и вычислить неисправность. (как всё просто, ...) Но пока не доберусь до аппарата рассказывать нечего.
Дата: Вторник, 01.Дек.2009, 15:25 | Сообщение # 28
У вас сообщений: 217
инженер
OFFлайн
Российская Федерация
Белгород
Опыт ремонта Камеры флюрографической КФ-400.Был период когда часто сгорали транзисторы платы управления двигателем прижима. Поставил реле вместо транзисторов и забыл что такая камера существует на свете.Логика ни разу не вылетела.
Дата: Пятница, 22.Янв.2010, 03:41 | Сообщение # 29
Участник
У вас сообщений: 189
инженер-медтехник
OFFлайн
Российская Федерация
У вас не крутит двиггатель? вчера как раз ремонтировали. случилось то что называется кучка мелких неиспраностей и одна проблема. 1 запал микрик перемотки на копусе с боку. 2 небыло контакта на датчике карточки на двери. 3самое главное заклинил редуктор самого двигателя. все устроанили заработало
Российская Федерация
Казахстан
А что там за микруха?ajdar есть паспорт по КФ400 могу выложить, но там тоже нет такого. По паспорту есть схемы: преобразователя, реле экспозиции, индикации, засветки, автоматики, схемы управления электродвигателя и электромагнита, а также фотодиодов и светодиодов образующих оптопары.
