APOLLO - стол, G100 RF - генератор 2011 г. выпуска. При выборе 2р.м. снимок с кассетой наверху или 3 р.м. стойка боковая, цифровой снимок - снимок проходит. На 1 р.м. с кассетой (опознается и делится), скопия есть, по нажатию педали "снимок": есть перемещение кассеты в поле снимка, есть разгон. Нет команды от стола (0 В) с Х0-38 "снимок" на генератор, если подать команду 0В вручную на Х0-12 - снимок проходит. Провод Х0-38 через Х27 платы "Выходов" звонится на D4-17 pin. Дальше через разъем Х5В на CPU. Кажется проблема где-то ближе, но пока не вижу. Какие ошибки при подготовке блокируют запрос "снимок" на генератор? Где их искать? Я бы по проводам прошелся бы. До этого была одна неприятность: не включался генератор, писал на своем пульте: "Нажата клавиша SW? отдал много времени, оказалось порез на кабеле (не помню уж) зажало между полом и оцинковкой канала, который был заземлен. Кто что думает?
Сообщение отредактировал ermi - Пятница, 28.Окт.2016, 13:51
62 «Ready from generator not present» («Сигнал готовности генератора отсутствует»)
С помощью мультиметра проверьте напряжение между клеммой XI3-1 (плата входов) и массой. Если генератор завершил процедуры подготовки, то при измерении должен быть считан сигнал низкого уровня (0 В). Отсоедините провод, идущий от генератора и подключенный к ХО-12, и с помощью перемычки соедините данную клемму с массой. Если указанное явление сохраняется, это может свидетельствовать о возможной неисправности цепи повышения напряжения платы входов или порта входа 74НС245 (интегральная схема D21) платы ЦПУ.
Алекс-200, здравствуй Алекс. Подскажи логику запросов на разрешение снимка, кратко. С точностью до названия запросов. если можешь. Не могу определиться с последовательностью.
Алекс-200, подавал вручную 0В на Х0-12 и снимок проходил.Тогда глюк в генераторе, и как его локализовать? Готовность формируется на плате контроля по-моему, и через плату TDI уходит на Аполло. Если учесть, что снимок проходит на остальных режимах, то в снимке 1 р.м. участвуют: 1. выбор 1р.м. Х0-15 -есть 0В., 2. плата АЕС если включен режим экспонометрии, я делал на кВ+ма+С. Где искать запрет на готовность для 1р.м.?
Сообщение отредактировал ermi - Пятница, 28.Окт.2016, 13:52
ermi, Вы не описали состав комплекса и не указали модификацию "Аполло" (кнопочный пульт или тач-скрин - схемы интерфейса отличаются). В общем виде цикл выполнения снимка состоит из нескольких этапов: 1. Подготовка. Кнопка снимка нажимается до первого упора, при этом: а) в штативе: - ЦПУ генерирует запрос (команду) подготовки, который через плату А3 появляется в виде 0В на Х0:39; - кассета позиционируется в поле снимка. б) в генераторе: - включается вращение анода, накал из дежурного переводится в снимочный режим; - если в генераторе всё в порядке, то (обычно через 1 сек) генератор сообщает штативу о готовности к снимку подачей 0В на Х0:12. На этом цикл подготовки к снимку заканчивается. Если в генераторе не слетела программа рецепторов и входов/выходов и если провод между ТВ2:12 генератора и Х0:12 штатива цел, то на Х0:12 должен появиться 0В! Далее (при 0В на Х0:12) у Вас всё работает. Посмотрите на генератор - он через 1 сек после начала подготовки должен в нижней строке дисплея высветить "READY". PS: Приношу извинения - цепь ТВ2:12 генератора и Х0:12 штатива взята из интерфейса одного из комплексов с "Аполло". У Вас вместо контакта ТВ2:12 генератора может быть другой. Это определяется фантазией монтажника комплекса при программировании интерфейса.
Спасибо, все подробно по полкам. Распечатал схему контроля "Генератор готов", там 4 входа. В пон-к буду смотреть. Одно не могу понять: разница по подготовке для 1 р.м. и остальных (2,3 р.м. плюс цифровой снимок).
Если в генераторе не слетела программа рецепторов и входов/выходов и если провод между ТВ2:12 генератора и Х0:12 штатива цел
Кроме аппаратных причин, таких как исправность цепей вращения анода, накала и пр., неготовности генератора имеются программные - генератору программно указывается при работе с каким местом, откуда и какую команду он должен получить и куда доложить об её исполнении. Поэтому: - если "READY" не появляется ищите аппаратные причины; - если "READY" появляется ищите дефект в программе.
Дата: Понедельник, 31.Окт.2016, 21:51 | Сообщение # 9
Стажер
У вас сообщений: 30
инженер по ремонту МТ
OFFлайн
Российская Федерация
Russia

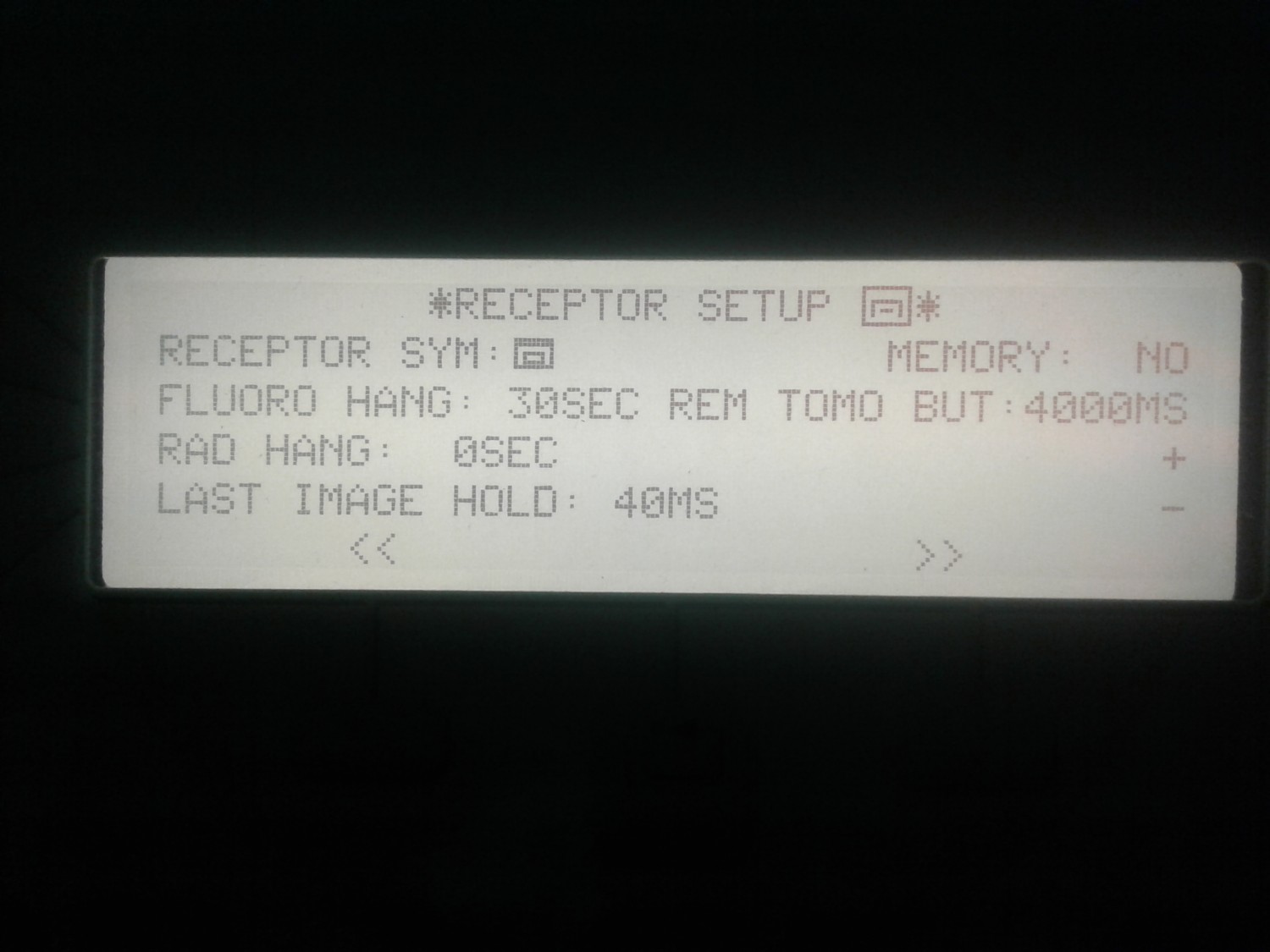

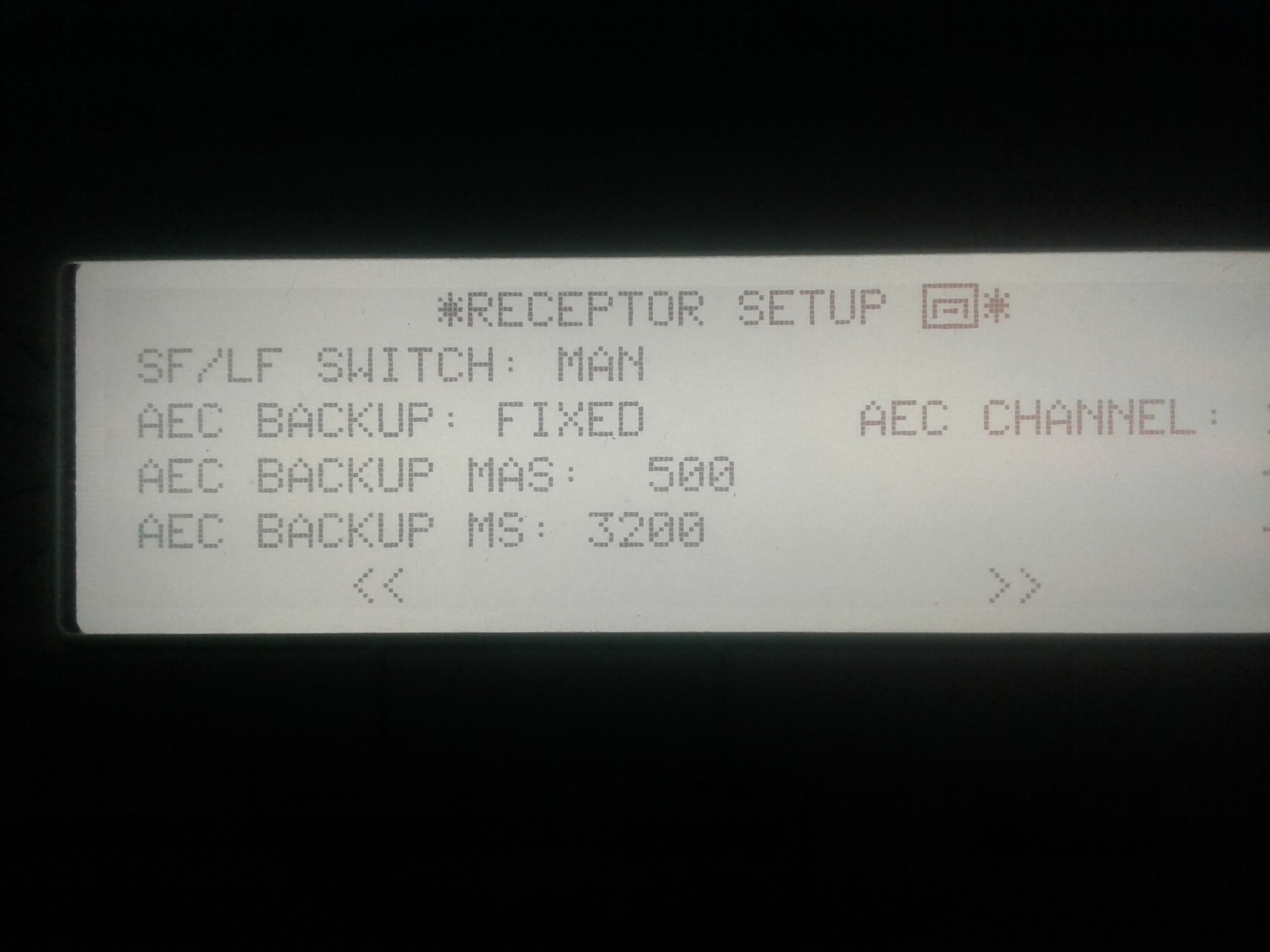

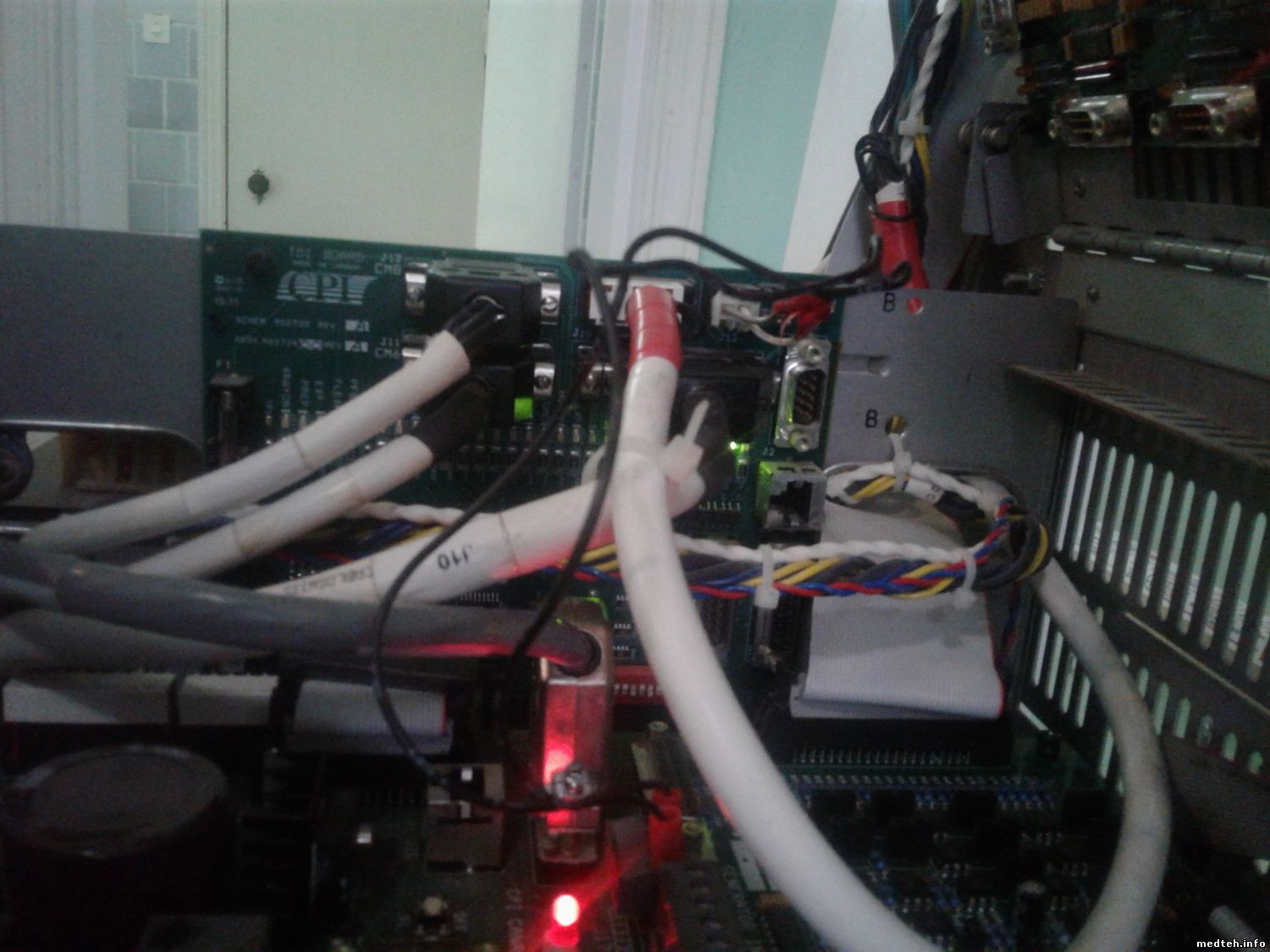

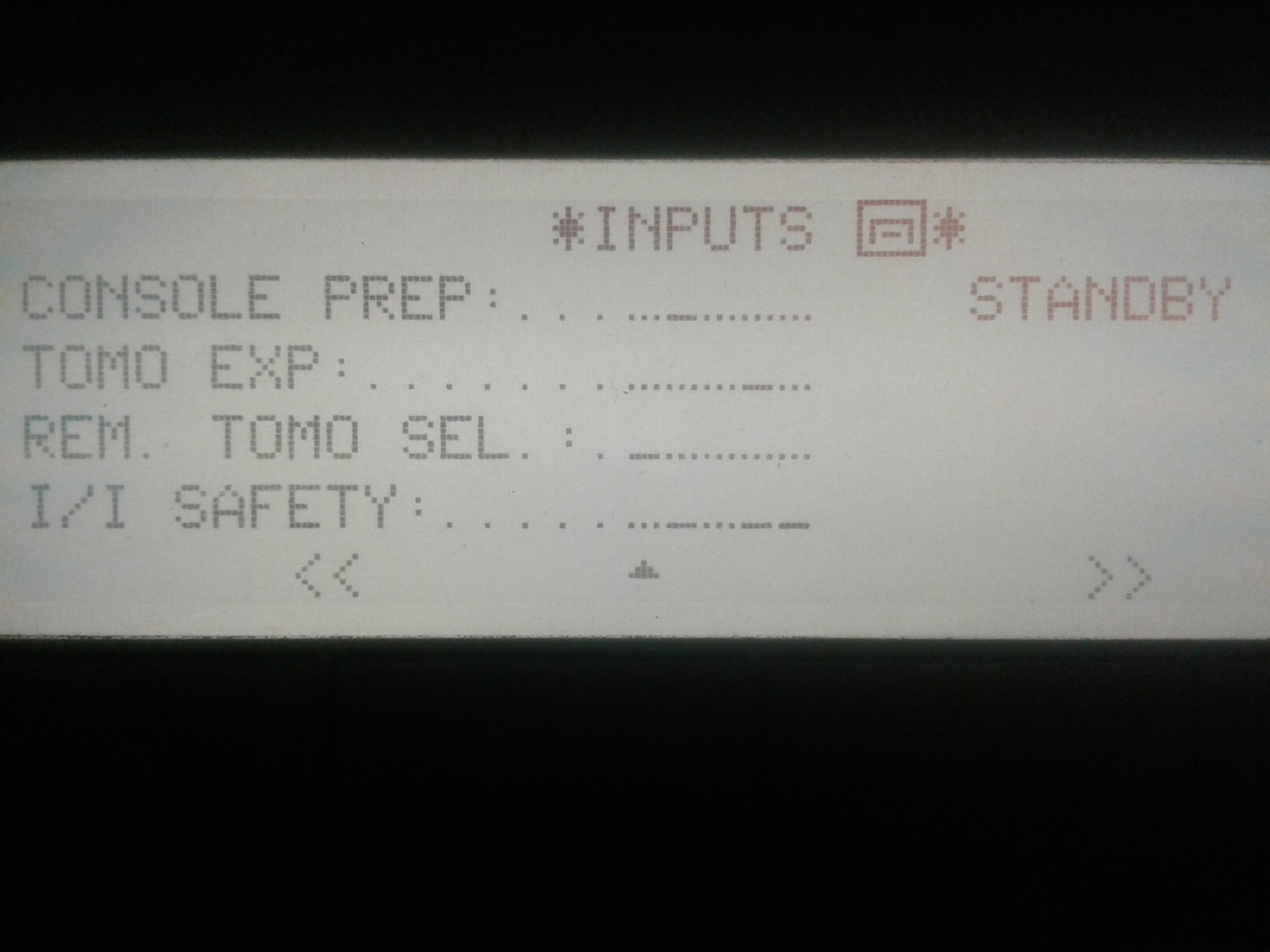

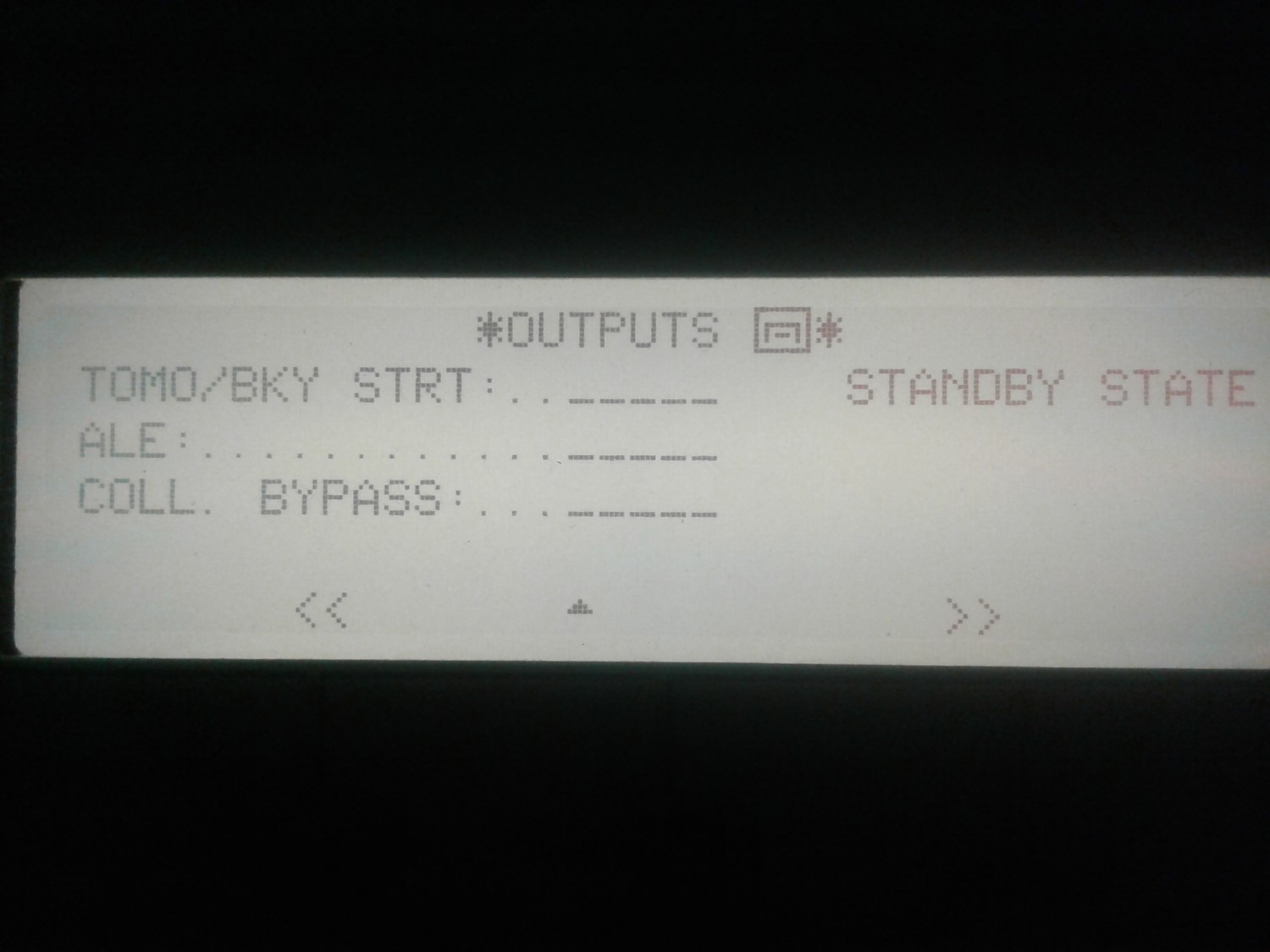

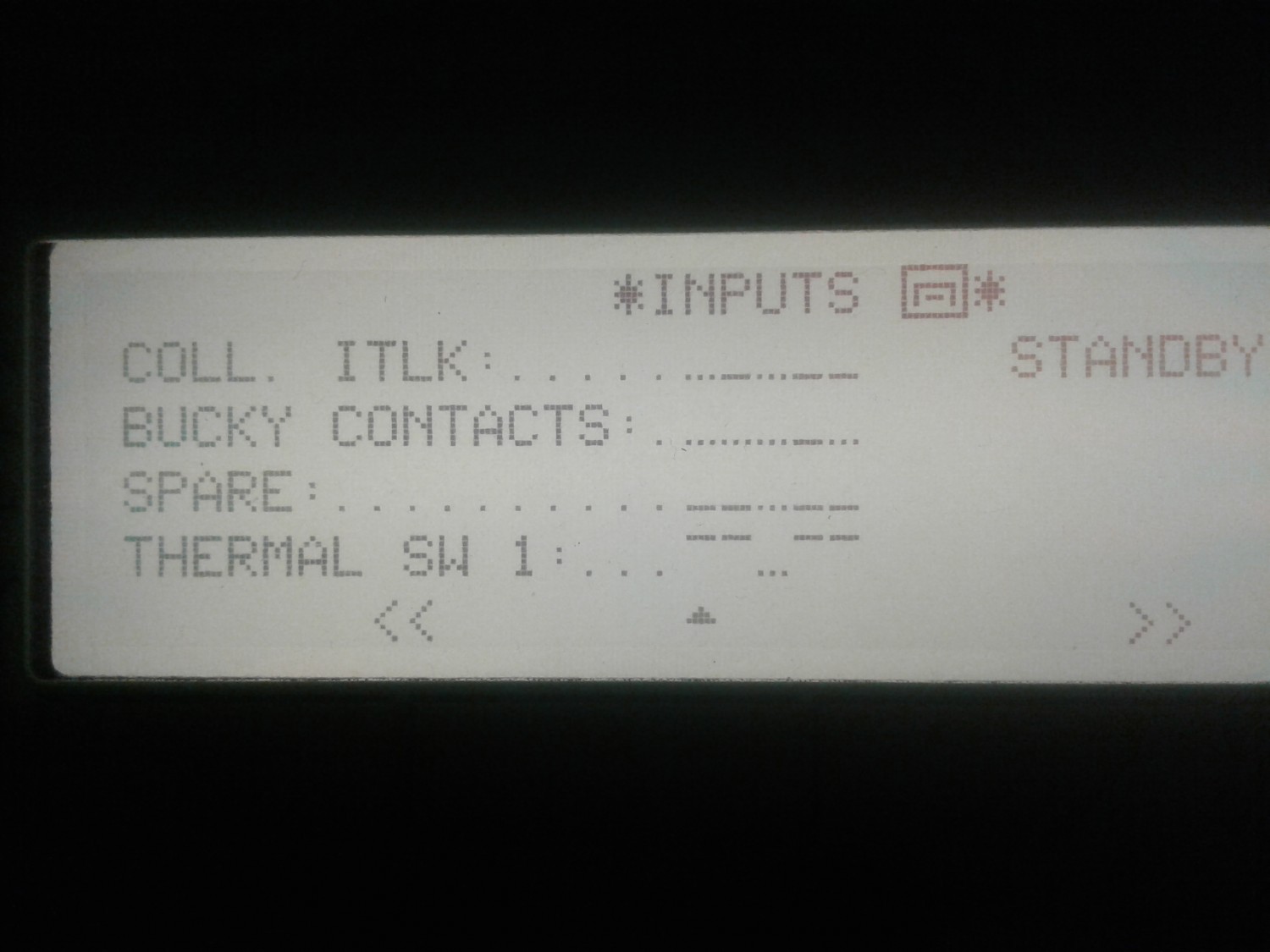

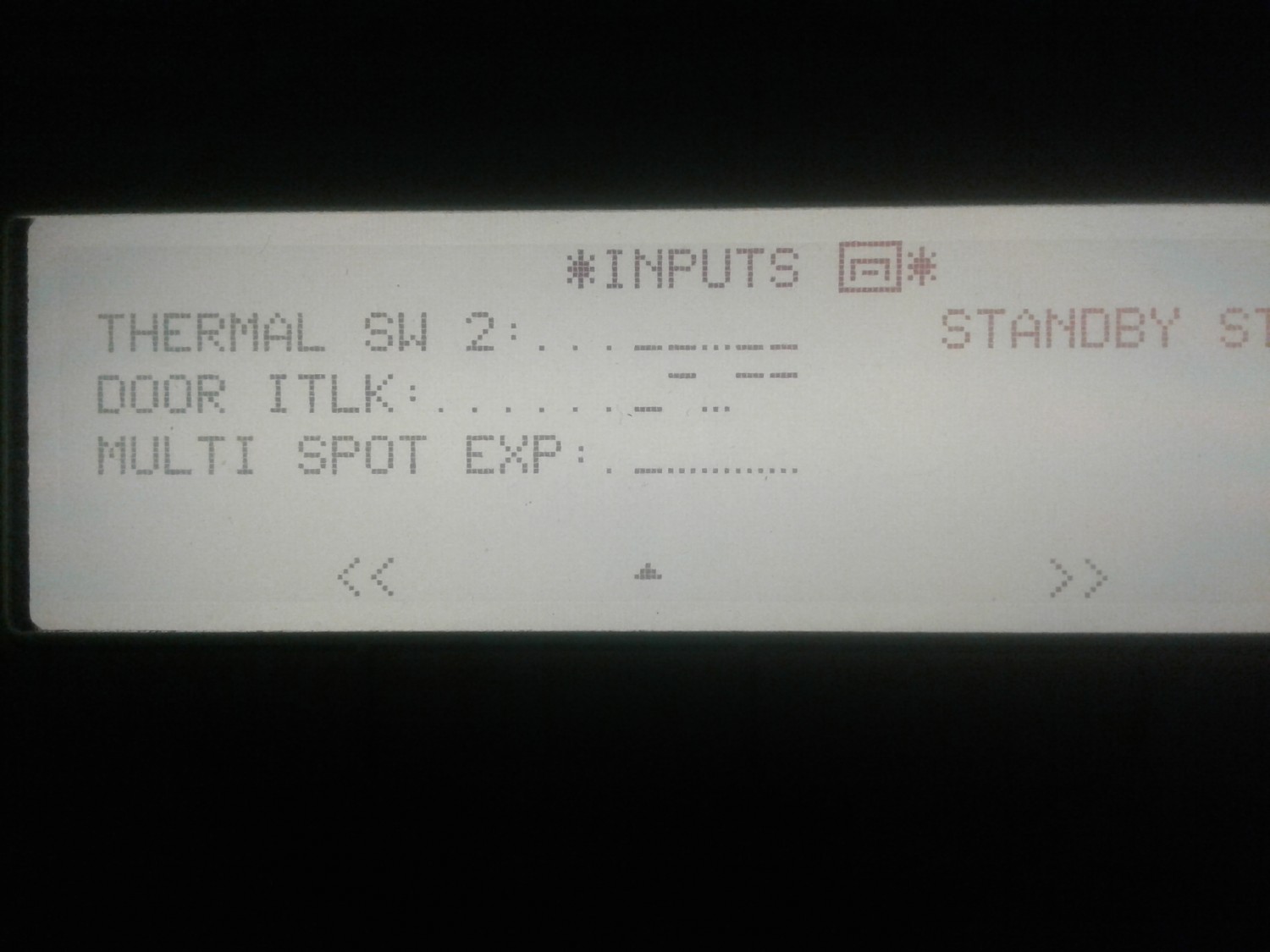

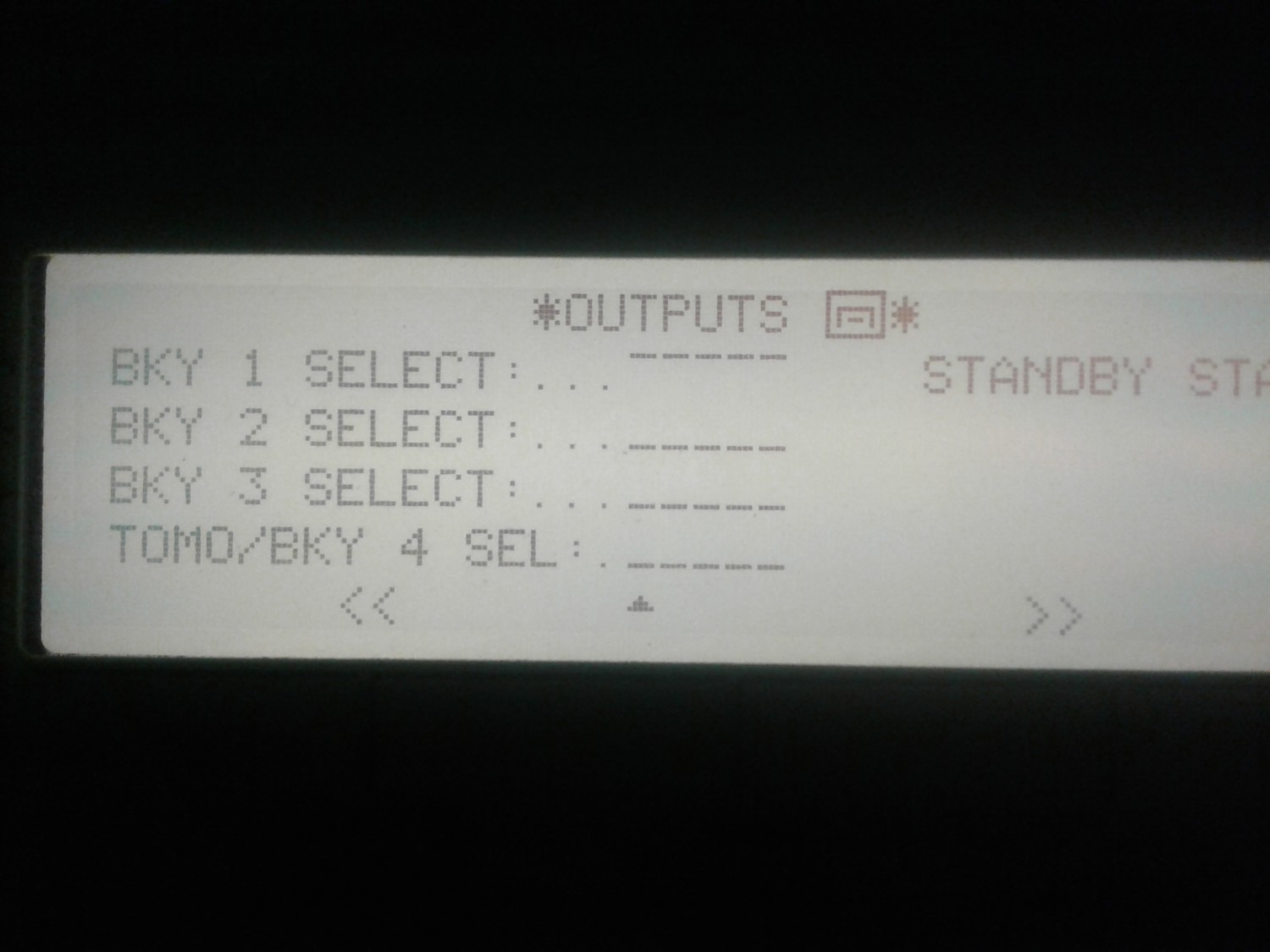

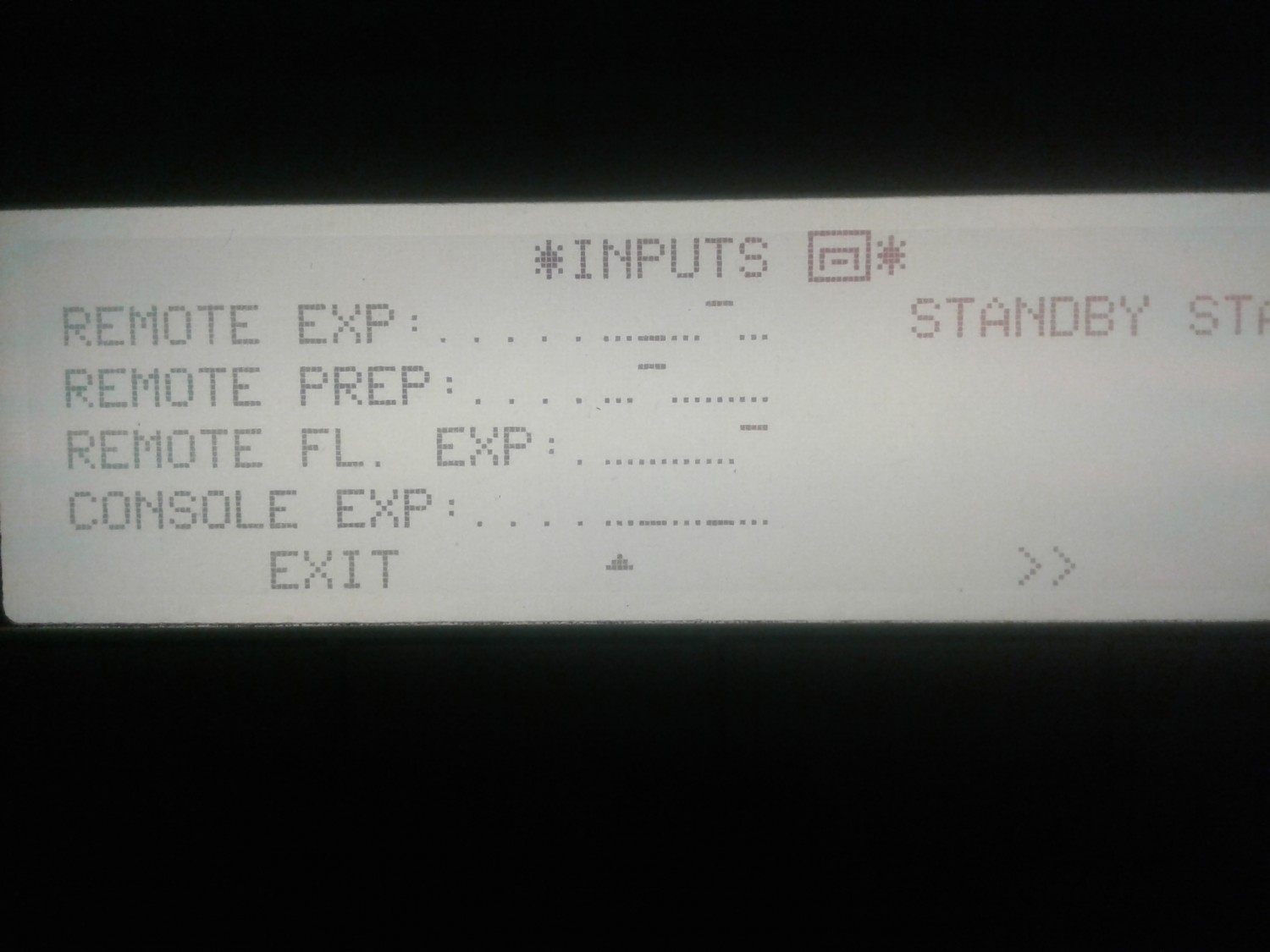

Отчет: при снимке все светодиоды на плате CPU генератора зеленые, в том числе PS Ready, кроме X-Ray on. (см. фото ЦПУ_LED снимок). На плате контроля нет готовности в точке ТР12 (Drive ready, см фото ЦПУ_интерф), который идет с ЦПУ. Фото установок входов- выходов и рецепторов выложил. Хочу отметить, что разницы между установками 1 р.м. и цмфровой снимок нет, Разница между 1.р.м. и 2 р.м (кассета на столе) только в управлении (от пульта или удаленно от ножного переключения).
Дата: Понедельник, 31.Окт.2016, 22:00 | Сообщение # 10
Стажер
У вас сообщений: 30
инженер по ремонту МТ
OFFлайн
Российская Федерация
Russia

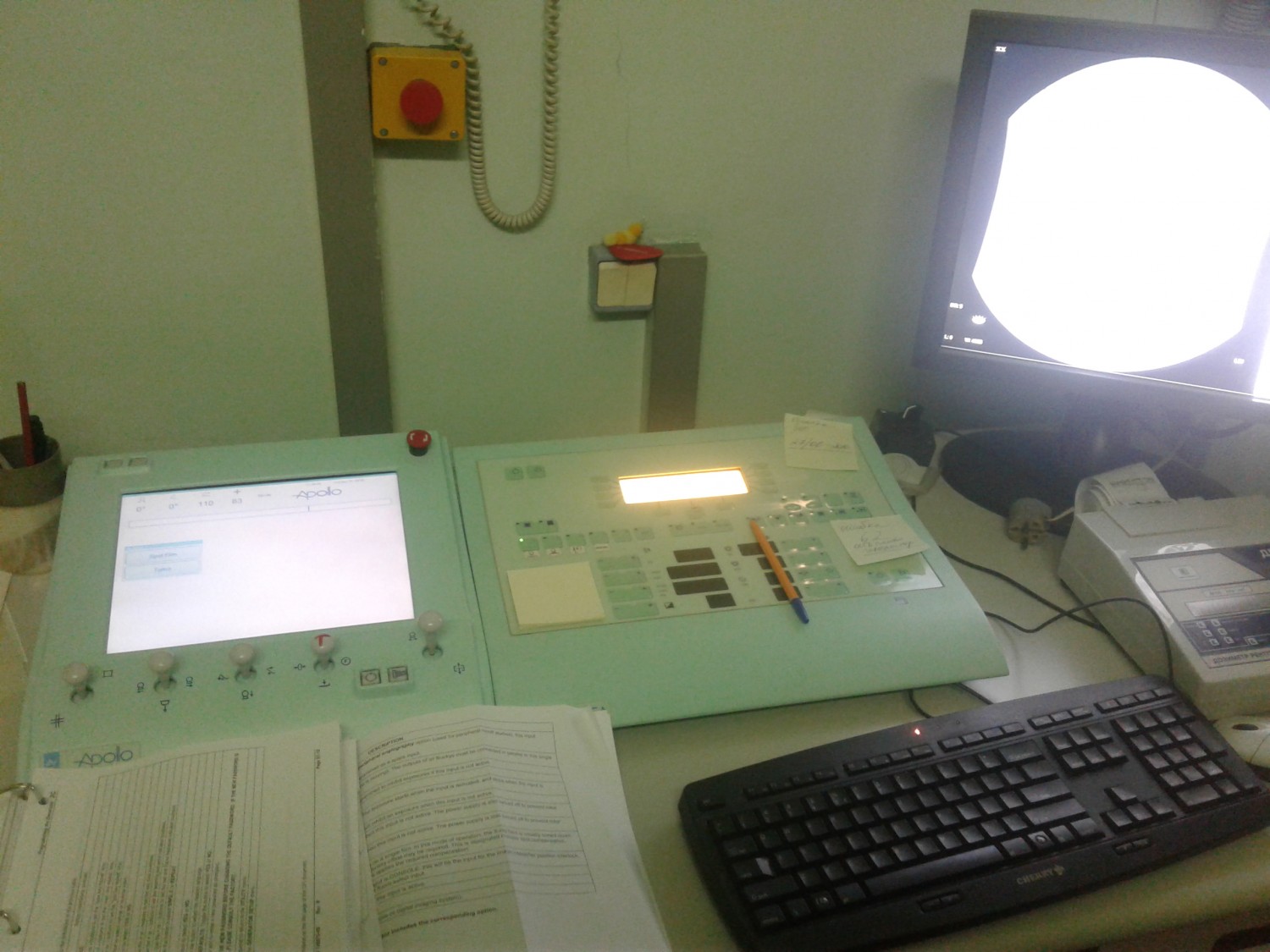

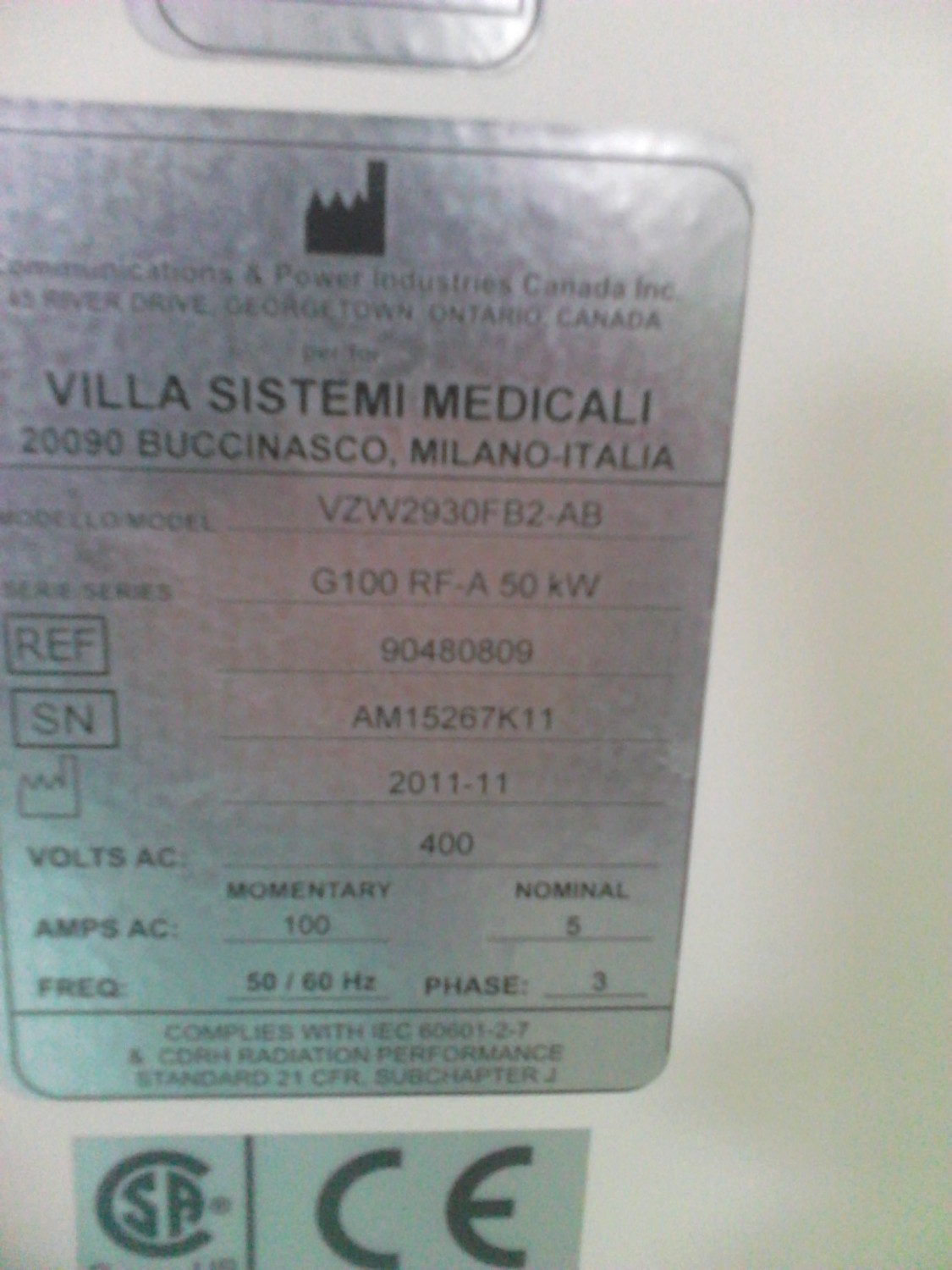

По конфигурации: 1 труба, ТОМО нет, боковая стойка, пульт кнопочный (см фото Пульт) Если нужен серийный см. фото Генератор №. Плата TDI 902724. Не понял из описания как программировать входы-выходы, как передвигать курсор по позициям (1_5) и как активировать или деактивировать их. Буду признателен за помощь. Сейчас анализирую темы по аналогичным или похожим темам.
Дата: Вторник, 01.Ноя.2016, 09:49 | Сообщение # 11
У вас сообщений: 1072
Иженер
OFFлайн
Российская Федерация
Ставрополь
Батарейка не снималась? В калибровки не лезли? Если не лезли, то и не надо. Вообще потом замучайтесь. Неисправность явно электроники, т к был пережат кабель. Курите схемы. При обращении пишите мыло сразу.
Дата: Вторник, 01.Ноя.2016, 12:03 | Сообщение # 12
Стажер
У вас сообщений: 30
инженер по ремонту МТ
OFFлайн
Российская Федерация
Russia
Батарейка не снималась. В калибровки не лез. Единственно в столе переместил нулевую точку растра, если верить описанию, то она должна быть в пределах 270-370. А у меня было 390. Но это все уже на неисправном аппарате. При подготовке плата TDI вообще не реагирует. Только два светодиода горят, такие же как и на скопии, только на скопии виден PREP, FLX-Ray.
Все таки нет сигнала drive enable плата контроля md-0761 page 2, хотя блин формируется по экспозиции. На плате ЦПУ сигнал PS Ready уходит через U25-3 pin на шину данных. А дальше эта шина заходит на плату интерфейса, а уже с декодера сигнала нет. Такая байда. Надо осциллографом посмотреть на шине данные на А1.

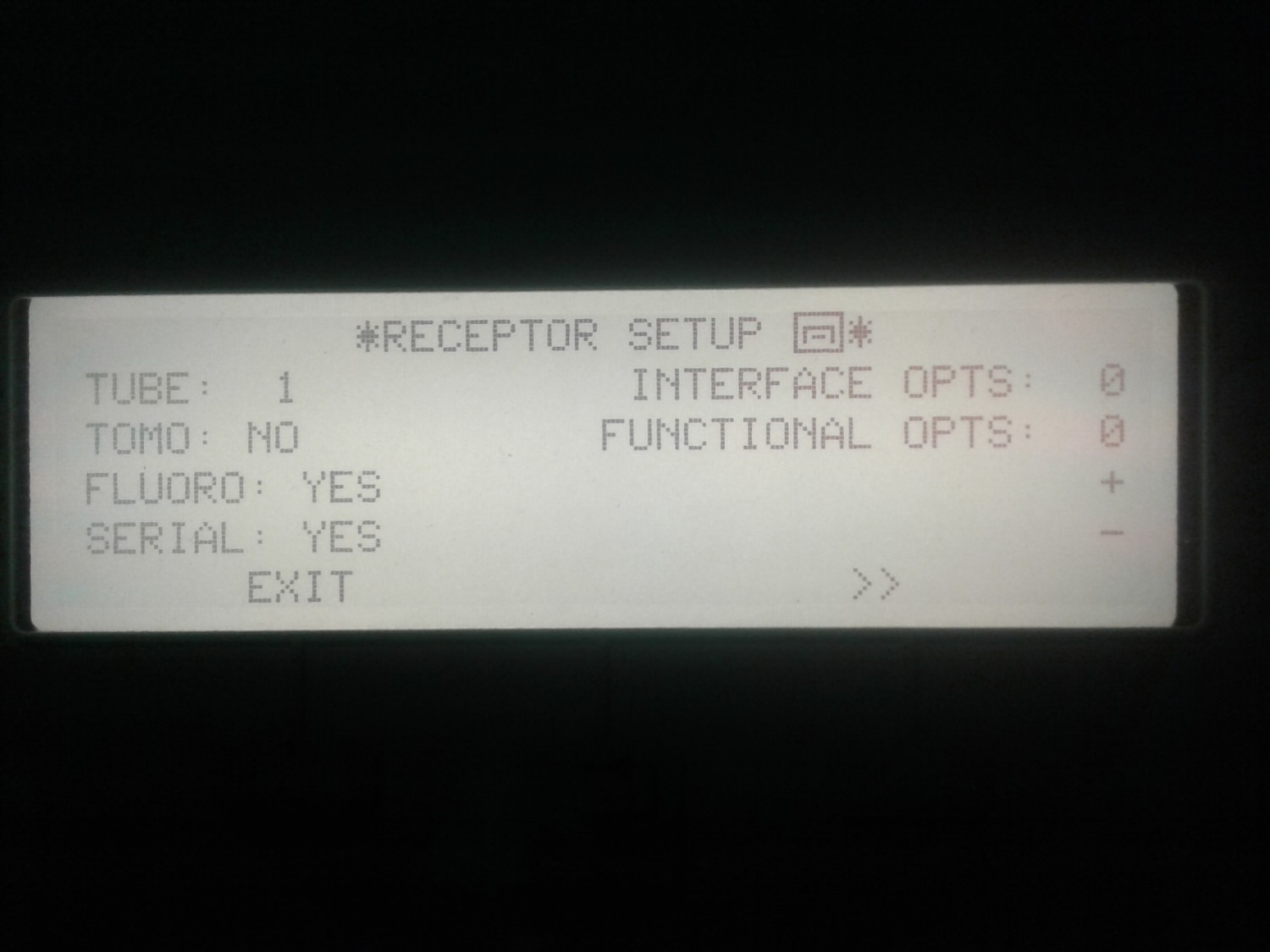

А ластик просто открывался: в установках ввёл для рецепторов интерфейс опции 28 (было 0), снимки пошли деление есть, теперь надо определиться какая была родная программа. Для цифрового снимка стоит 37. А сколько их всего? Все вообще хорошо, но снимок выходит и на экран монитора, хотелось бы узнать о прошлой установке.
Сообщение отредактировал ermi - Четверг, 03.Ноя.2016, 09:18
Дата: Четверг, 03.Ноя.2016, 09:14 | Сообщение # 19
Стажер
У вас сообщений: 30
инженер по ремонту МТ
OFFлайн
Российская Федерация
Russia
Все заработало на опции для конфигурации реценторов №20. пришлось перебрать от 1 до... Сегодня заказал сделать снимкт с делением, жду результат.
ЦитатаАлекс-200 ()
Кроме аппаратных причин, таких как исправность цепей вращения анода, накала и пр., неготовности генератора имеются программные - генератору программно указывается при работе с каким местом, откуда и какую команду он должен получить и куда доложить об её исполнении. Поэтому: - если "READY" не появляется ищите аппаратные причины; - если "READY" появляется ищите дефект в программе.
Алекс-200 был прав по поводу ПО, но почему оно слетело? Всем спасибо за мысли и потраченное время. Если снимки ОК. то как мне тему закрыть, где "РЕШЕНО"?
