Интересуют расшифровки кодов ошибок по работоспособности и неисправностям R-ап-та "Аполло". Да и по другим аппаратам не мешало бы их знать ... Предлагаю выкладывать в этой теме коды ошибок и их расшифровки по любым аппаратам (лишь бы по рентгеновским). .
Дата: Вторник, 27.Мар.2012, 19:25 | Сообщение # 41
Заглянувший
У вас сообщений: 3
инженер
OFFлайн
Российская Федерация
Тверь
Флюорограф "Диарс" (Мосрентген). На подготовке дверь закрывается сантиметров на 5 и отходит назад, при этом выскакивает ошибка 83. Никто не сталкивался?
По флюорографу "Диарс", похоже, что ошибка 83 связана с отсутствием вращения анода
Сообщение отредактировал Vano2011 - Вторник, 27.Мар.2012, 19:25
Дата: Четверг, 16.Авг.2012, 08:31 | Сообщение # 42
Техник
У вас сообщений: 382
Инженер
OFFлайн
Российская Федерация
Ставрополь
ЦитатаAnatom ()
Автофлюорограф ФЦМБ «Ренекс-Флюоро» 2006 г/в, поставки по нац.проекту. На рентгеновском пульте пишет ошибку Е18, после загрузки и самотестирования в РПУ что-то срабатывает и выскакивает эта ошибка, а у меня медперсонал куда-то "букварь" заныкал. Техописание всегда в машине было ... Помогите кто в курсе ...
Если Седекал то КОД ОШИБКИ: Е18 Ротор вращается без команды или ошибка Ротора. Критическая ошибка. Генератор размыкает линейный контактор, который остается в бесконечном цикле. Всем Генераторам. В любой момент. Рентгеновская трубка не вращается во время активной команды «Prep», поэтому тогда облучение блокируется, или анод Рентгеновской трубки вращается без команды Пульта. Неисправное реле К1 (твердотельное, полупроводниковое) на низкоскоростном модуле. Активен сигнал – RTR на Плате Высоковольтных Контроллеров. Неисправные Высоковольтный Контроллер или Платы Управления в Низкоскоростном Режиме. На Плате Высоковольтных Контроллеров нет блоков питания на ±12 В постоянного тока. В режиме ожидания: 1. Убедитесь, что сигнал Контрольной Точки RTR (ТР6 на Высоковольтном Контроллере) имеет величину логического «0». Если это так, то убедитесь, что К1 работает исправно. 2. Если все в порядке, то убедитесь, что исправны блоки питания на ±12 В постоянного тока. 3. Если все в порядке, то замените Высоковольтный Контроллер. 4. Если значение не равно логическому «0», то проверьте реле К1 на Низкоскоростном Модуле. 5. Если реле К1 неисправно, то замените его.
В режиме «Prep»: (Ошибка Ротора/Е18). Когда на Пульте не отображается надпись «Rotor error/Ошибка Ротора», то появляется Е18.
Дата: Суббота, 19.Янв.2013, 16:12 | Сообщение # 43
Стажер
У вас сообщений: 18
Вечный ученик :)
OFFлайн
Украина
Львов
Привет, может кто-нить подскажет по корейцу Dongmun DIG650-R (генератор+пульт)
Короче - пульт (консоль) дает переключать: рабочие места, профили (худой-толстый-и т.д.) 4 шт. , мАс/сек. При попытке вручную указать параметры для режима - пашут только кнопки уменшения, а увеличение НЕТ :( Высокое проходит, снимок на АРМ оператора отображается, но потом пульт зависает с ошибкой 24: [Exposure: mA Feedback Over Error] Из документации нашел "ошибка детектора переусиления обратной связи "Ма" в режиме облучения"
Сам пульт со-старта включается нормально, индикатор "Error" не горит - но приходится из самого "толстого" профиля путем уменьшения получать нужный режим, после етого опять выключать и включать....
Куда копать?
Протестирую пульт на аналогичном комплексу, может глючит прошивка пульта?
подскажите коды для "медикс-р-амико", пожалуйста. Для начала 007 ...
Наверно это. Надеюсь поможет. 007 - Ошибка излучения. • Превышение максимально допустимых кВ более чем на +5%(для 150 кВ это составит 157,5 кВ)
• КВ асимметрия(разница анода относительно земли и катода относительно земли превышает 7.5 кВ).
• Превышение кВ выходу (анодно-катодный ток выше максимума мА на +10 %, для генератора с максимальной мощностью 600 мА это составит 660 мА).
• Перегрузка на IGBT (ток протекающий через IGBT превышает допустимое для него значение).
• Короткое замыкание (ток через IGBT очень высок).
• Возникновение высоковольтной дуги.
• Низкий уровень мощности (напряжение на накопительных конденсаторах ниже допустимой величины).
• Перегрев поверхности IGBT. Возможно, необходимо развести контакты на высоковольтных наконеч- никах и заменить высоковольтную смазку. Провести тренировку трубку в соответствии с Приложением 2.
Дата: Четверг, 14.Мар.2013, 10:42 | Сообщение # 46
Стажер
У вас сообщений: 33
электромеханник
OFFлайн
Российская Федерация
Кваркено
Прошу прощения,(рентгеновское оборудование я ни когда не обслуживал - обстоятельства заставляют) - у меня стоит генератор ТОР-Х HF. во время включения с ПДУ стойка с исходной позиции доходит до серидины стола останавливается и возвращается в исходное положение - на дисплее загорается код ошибки 007. в документации описания данной ошибки -нет. о своих ДОмыслах я писать не буду(чайник!) Эксперты, жду помощи! (за предыдущие советы спасибо!)
Дата: Четверг, 14.Мар.2013, 18:59 | Сообщение # 47
У вас сообщений: 1197
Инженер
OFFлайн
Российская Федерация
Самара
Цитата (sergeydew)
на дисплее загорается код ошибки 007
Если речь идёт о дисплее питающего устройства (ТОР-Х), то ошибка относится к питающему устройству. А на будущее, sergeydew, перед постановкой вопроса следует подробно описывать состав комплекса, в частности набор штативных устройств.
Цитата (sergeydew)
стойка с исходной позиции доходит до серидины стола
Дата: Четверг, 14.Мар.2013, 19:22 | Сообщение # 49
У вас сообщений: 153
электромеханик
OFFлайн
Российская Федерация
.
Цитата (sergeydew)
во время включения с ПДУ стойка с исходной позиции доходит до серидины стола останавливается и возвращается в исходное положение - на дисплее загорается код ошибки 007
если я правильно понял в режиме томографии снимок начинается, но до конца не отработав, выкидывает ошибку 007 ? Если это так то осмелюсь предположить об отсутствии вращения анода был у меня случай на малых режимах снимок проходит при томографии пробой трубы начинает испарятся анод в конструкции защиты вращения есть ошибка, то есть контролер получает сигнал о наличие, а фактически вращения нет у меня неисправность была плавающая пока понял в чем дело убил две трубы
Дата: Пятница, 15.Мар.2013, 09:48 | Сообщение # 50
Стажер
У вас сообщений: 33
электромеханник
OFFлайн
Российская Федерация
Кваркено
генератор 650. но прошу прощения - меня самого ввели в заблуждение. - В "ручном режиме" когда делают вертикальные снимки, т.е. ставят пациента у стойки для снимков - аппарат работает нормально. когда пациента ложат на стол для снимков и настраивают с пульта дистанционного управления Стойка тамографа не доходя до заданного места останавливается и возвращается на исходную позицию - на пульт выдаёт ошибку 007
Дата: Пятница, 15.Мар.2013, 19:37 | Сообщение # 51
Завсегдатай
У вас сообщений: 233
x-ray, физиотерапия, хирургия, диаг
OFFлайн
Беларусь
С точки зрения высоковольтной части генератора стойка, стол, томограф - это одно и тоже. Можно попробовать переключиться на стол снимков, выставить параметры как при томограмме (кВ, мА, сек) и посмотреть значения тока и времени после экспозиции (мигают). Упор сделать на значения тока до и после. Время (на 2-ой скорости и угле 45 градусов) около 2-ух секунд. Можно попросить лаборантов выставить режимы, при которых появляется 007 (без сбора томографа). Если экспозиция пройдёт нормально, то возможно проблемы в кабелях (попробовать протянуть на трубе и баке), может где изломы. Можно попробовать на разных фокусных пятнах. Но для начала сделать хотябы это и описать результат. И желательно озвучить параметры режимов томограммы (скорость, угол) и экспозиции при ней (кВ, мА, сек).
Дата: Суббота, 16.Мар.2013, 13:42 | Сообщение # 52
Стажер
У вас сообщений: 25
Электромеханик
OFFлайн
Российская Федерация
Москва
В данном случае в первую очередь обрати внимание на высоковольтные кабели, так как ты пишешь, что ошибка вылетает только в режиме томографа, для начала попробуй поменять их местами, при этом аккуратно раздвинув штырьки наконечников, если ошибка исчезнет, то значит где то пробивает в движении катодный кабель, это распространённый случай, если нет посмотри, эта ошибка вылетает у тебя на обоих фокусах или только одном. А так в постах 67 и 73 всё правильно описано. P.S У меня недавно такое было, но в моём случае шила трубка. Удачи!
Сообщение отредактировал maik63 - Суббота, 16.Мар.2013, 13:50
Дата: Четверг, 04.Апр.2013, 15:40 | Сообщение # 53
Заглянувший
У вас сообщений: 3
Программист
OFFлайн
Российская Федерация
Саратов
Маммограф "Маммо-р" Амико ПО: АРМ Маммолога - doctor 1.30.1 При печати снимков на AGFA 5302, в программе выходит сообщение (я так понимаю всё-таки об ошибке) с текстом "NORMAL" и оставляет снимки в очереди печати программы, но на принтер их не посылает. Тест в самой программе на соединение с принтером проходит нормально, ошибок не выдаёт, с компьютера пингует, АЕ тайтл настроен и изменён не был. Единственные изменения что произошли в принтере после чего он перестал печатать - поставили новую пачку (такого же типа маммоплёнку).
Никто не встречался с подобной ошибкой?
П.С. спасибо вопрос уже решён "методом научного "тыка"".
Сообщение отредактировал Dealer007 - Пятница, 05.Апр.2013, 12:33
Дата: Четверг, 04.Апр.2013, 16:11 | Сообщение # 54
Стажер
У вас сообщений: 43
электромеханик. ТО и ремонт
OFFлайн
Российская Федерация
Хакасия (от Урала направо)
Здравствуйте, господа уважаемые коллеги! Аппарат Siemens Multix Pro. При загрузке выскакивает ошибка 032 (нерегулярно, началось после сбоев на подстанции). Техдокументация отсутствует напрочь, посему нижайше прошу помощи Здесь был документик с кодами ошибок на такой агрегат, но ихневые советы - неисправность соединений, а не поможет,так (... change D50) . Не имеется ли в виду D500, то бишь плата ЦП в генераторе? Подскажете, где собака порылась? Пы Сы! Покопался на форуме, узнал, что не я первый с 032, кой чего нарыл, в частности про питание +5v, так что на следующей неделе поеду, буду смотреть, но от помощи ни за что не откажуся
Сообщение отредактировал susel63 - Четверг, 04.Апр.2013, 19:11
Дата: Воскресенье, 05.Май.2013, 08:51 | Сообщение # 55
Стажер
У вас сообщений: 43
электромеханик. ТО и ремонт
OFFлайн
Российская Федерация
Хакасия (от Урала направо)
Спасибо форуму!!! По поводу предыдущего моего поста: зловредность сидела в разъеме от блока питания на плате D501. 5v с БП шло в норме, а на D500 было 4.8v. Ёмкости конечно не выпаивали, вздутых не было. Просто качание и дерганье не помогло, разъёмы выдернули, контакты почистили, завелось. Месяц тьфу-тьфу без сбоев. Кстати, кроме 032 ошибки выпадала 0001, то бишь система вообще грузиться не желала. Одно мне не понятно - почему косяки полезли после сбоев на подстанции, да и видимых следов окисления на разъёмах не было... А может просто время подошло...
Сообщение отредактировал susel63 - Воскресенье, 05.Май.2013, 08:54
Дата: Четверг, 30.Май.2013, 00:07 | Сообщение # 60
Стажер
У вас сообщений: 23
РентгенМеханик
OFFлайн
Российская Федерация
г. Пересвет, Московской обл.
ALEX7 ещё ошибку 002 даёт УРП при гибели оптопар связи с пультом скопи на плате CTR-300. Для срочных работ с графическим столом можете движком в большом пульте отключить скопию до выполненения диагностики и ремонта.
Дата: Понедельник, 30.Сен.2013, 10:30 | Сообщение # 62
Стажер
У вас сообщений: 4
Инженер, продавец
OFFлайн
Российская Федерация
Петрозаводск
Доброго времени суток! Аппарат Irix 70 CCX, периодически, сам по себе, загорается индикатор ошибки №2. Подскажите, о каких ошибках может сигнализировать данный индикатор? Видел, что тут есть инструкция по данному аппарату, но у меня пока недостаточно прав, что бы скачать ее.
Дата: Суббота, 30.Ноя.2013, 18:51 | Сообщение # 63
Участник
У вас сообщений: 76
инженер
OFFлайн
Российская Федерация
Омск

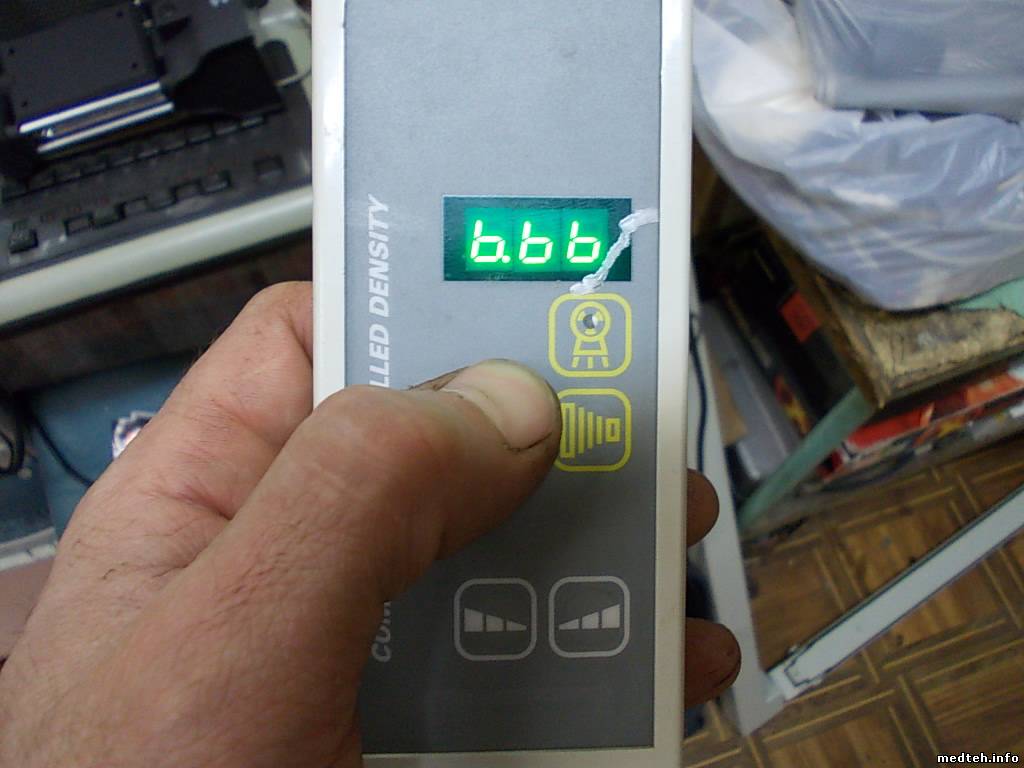

Стоматологический аппарат EXPLOR-X 65 выпуск Январь 1998г. при нажатии кнопки "снимок" на дисплее "b.bb"( на фото), моноблок живой, силовая часть тоже. Нет инструкции и в интернете ничего не нашёл. Может кто сталкивался? Аппарат фирмы Villa Sistemi Medicall.
Дата: Понедельник, 03.Мар.2014, 09:51 | Сообщение # 64
Участник
У вас сообщений: 176
Рентген
OFFлайн
Казахстан
Караганда
Доброго, времени. Аппарат mobile sugicial x-ray system Bv25 family -e. Philips. На индикаторе, везле кнопки включения питания , при включении аппарата моргает сообщение Error 1. Аппарат заблокировал снимки, Но запудрив ему мозги, получилось включить Высокое. Получился снимок. Но на экране ни пр Скопии ни при снимке изображение не появляетс. Походу- что-то с видеосистемой. Доки есть, нет опыта работы с этим аппаратом. И пролистав все доки - не нашел списка ошибок. Может, кто видел токое чудо с-дуга 80-х годов И что может означать данная ошибка?
Подскажите, пожалуйста, есть коды ошибок Телемедикс Р Амико.
Порвался троссик столика кассеты. Уже был обрыв. Поменяли. За наличие кассеты на столе отвечают два потенциометра Vishay Spectrol 152-21052. Метки на ниъ нанесены. Поставили при сборке по меткам - в одном положении не видит кассету, а в другом на мгновение видит и срывается в ошибку 111.
Дата: Понедельник, 10.Мар.2014, 13:59 | Сообщение # 66
Стажер
У вас сообщений: 18
инженер
OFFлайн
Российская Федерация
Москва
Цитатаterbuny ()
Нужно произвести калибровку. Или выставить по напряжение. На рабочем аппарате замерьте напряжение на потенциометре на одной кассете, потом по этой кассете установите соответствующее напряжение.
terbuny, А как производится калибровка? Напряжение, видимо не получится, т.к. аппарат переходит в состояние ошибки 111 и отключается. Там еще и потенциометры с проломленной заливкой... Один вроде бы вообще дохлый...
Дата: Понедельник, 10.Мар.2014, 15:48 | Сообщение # 67
Завсегдатай
У вас сообщений: 225
рентгенотехник
OFFлайн
Российская Федерация
Россия
Нужно вначале войти в сервисный режим. Для этого переключатель SW1.1 на плате интерфейсов (большая плата в шкафу) 25S3 в положение вкл. Неисправный потенциометр нужно заменить.
Доброго времени суток! Уважаемые, может кто сталкивался с кодом ошибки 445? Возникает при включении устройства считывания IP-пластин FCR PRIMA (CR-IR 391RU). В мануале данной ошибки нет.
Дата: Четверг, 28.Май.2015, 12:10 | Сообщение # 71
Стажер
У вас сообщений: 32
инженер
OFFлайн
Российская Федерация
Мурманск
Рентген Престиж 2 65kW. "Error M3502. Check sum RAM". Вроде как связано с микросхемой RTC M48T08. И действительно вскрытие показало, что батарейка выдает 0v. Заменили данную ИС. С новой (пустой) не работает - выдает ту же ошибку. Нужен дамп M48T08. Прошу помочь...
Сообщение отредактировал vladi - Четверг, 28.Май.2015, 14:28
Дата: Понедельник, 08.Июн.2015, 16:39 | Сообщение # 73
Заглянувший
У вас сообщений: 1
нет
OFFлайн
Российская Федерация
Волгоград
Возможно вопрос немного не корректен, но я заместитель главного врача а не медицинский техник. Однако вопросы приходится решать. Помогите советом и не пинайте новичка. Имеем ренгенкомплекс МЕДИКС-Р-АМИКО делает рентген и томографию. По рентгену вопросов нет.При проведении томографии делает один снимок и выдает ошибку 44. Может выдать ошибки 41,42,45 или 50. В инструкции данные ошибки не прописаны. Чего это может быть???? Соответственно рентгенологи и лаборанты не знают, а проблему решить надо.
Дата: Понедельник, 03.Авг.2015, 03:41 | Сообщение # 74
Заглянувший
У вас сообщений: 1
радиотехник
OFFлайн
Российская Федерация
Хабаровск
Уважаемые господа ! У меня проблема с аппаратом VMX. Документации нет ни какой. При включении и загрузке аппарата появляется ошибка 910, затем появляется ошибка 563 и при выключении аппарата проскакивает ошибка 431. Если у Вас есть коды ошибок прошу Вас скинуть мне на e-mail : yuri.orlov@ mail.ru Заранее благодарен Вам.
Российская Федерация
Украина
Венгрия
Беларусь
Здесь был документик с кодами ошибок на такой агрегат, но ихневые советы - неисправность соединений, а не поможет,так (... change D50)
. Не имеется ли в виду D500, то бишь плата ЦП в генераторе? Подскажете, где собака порылась?
