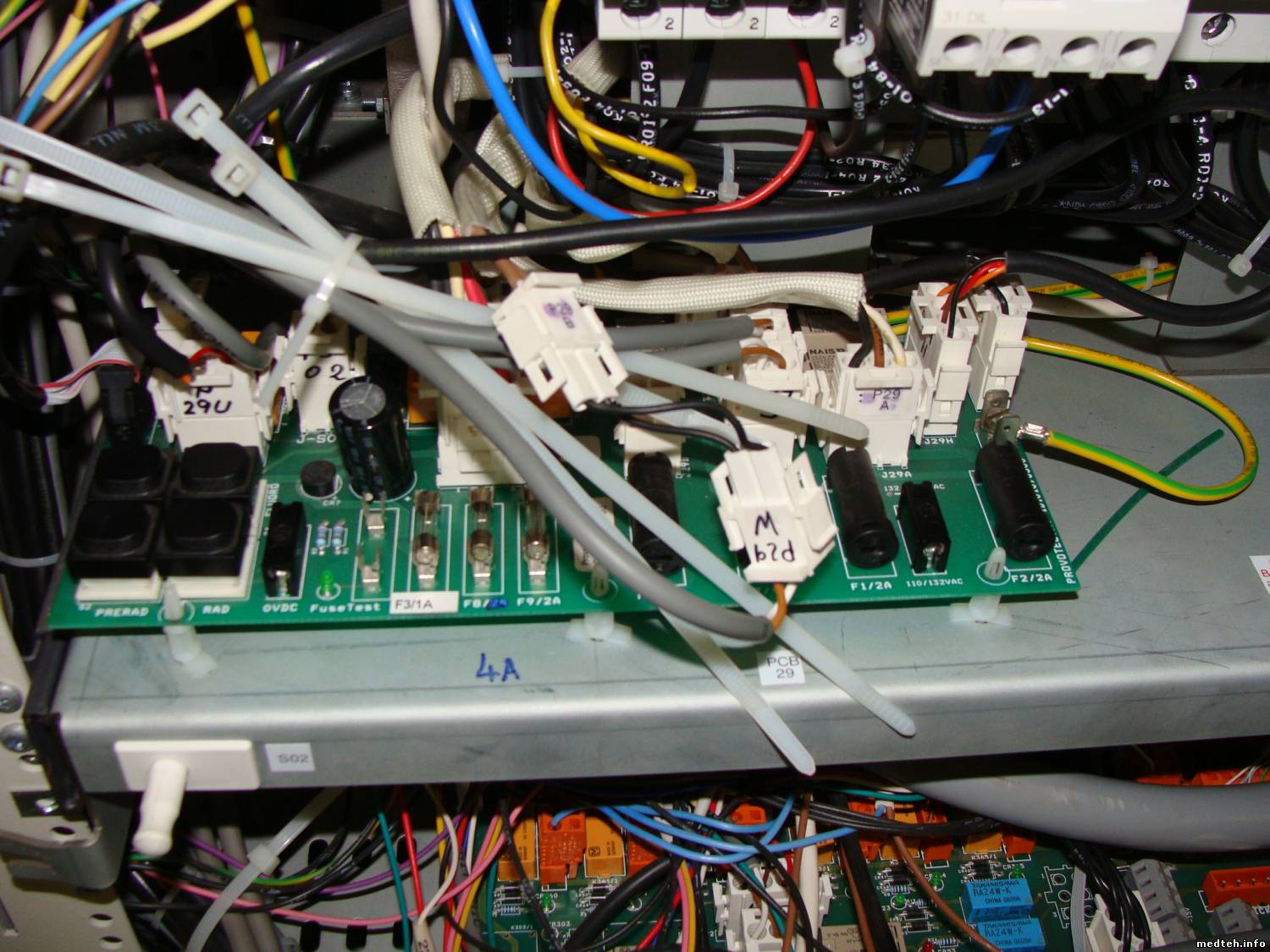

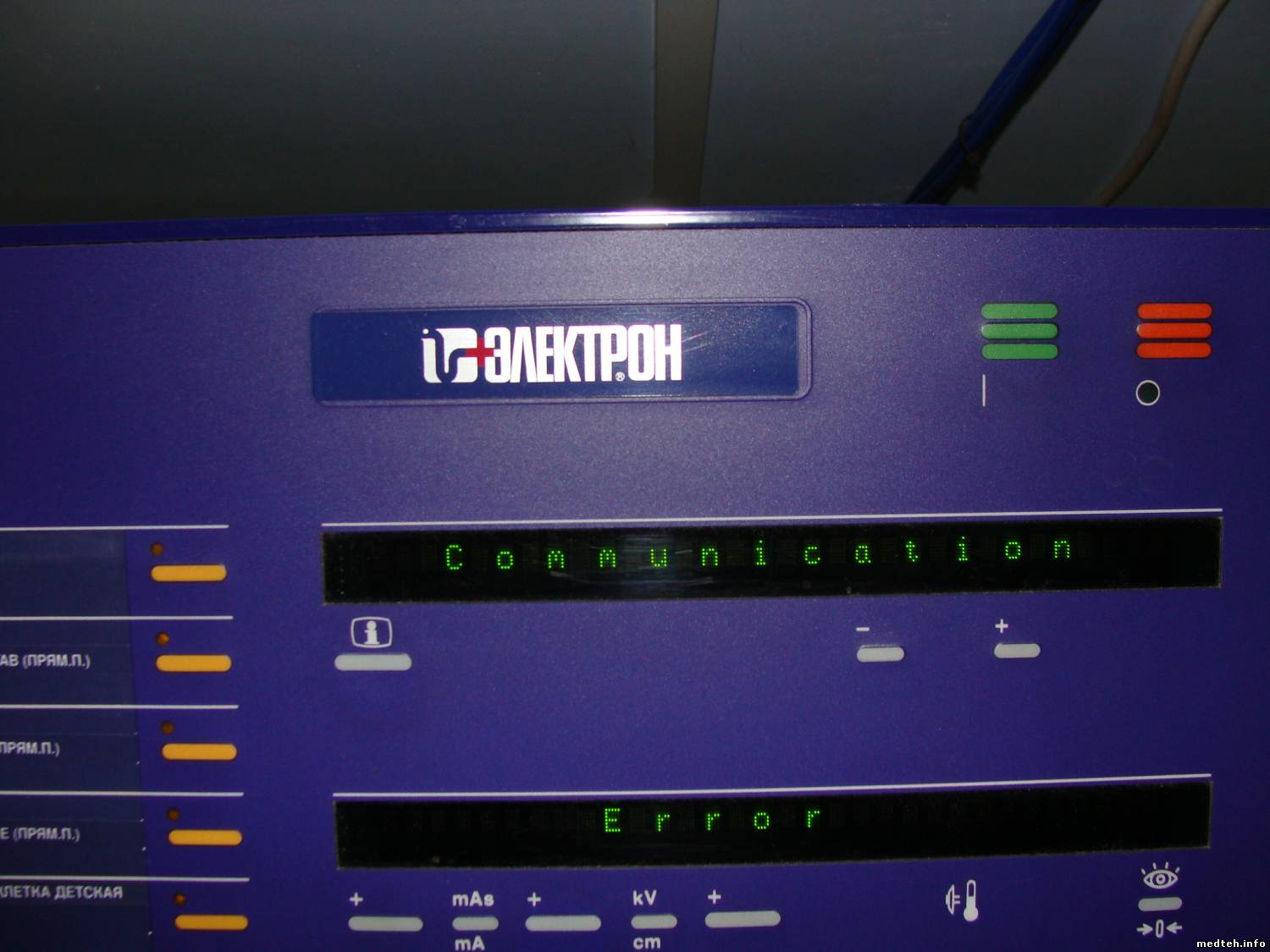

Приветствую Вас, дорогие коллеги! Обращаюсь к вашему опыту. Возможно, кто-то что подскажет. Итак. Сегодня прибыл на диагностику РДА "КРД ОКО" (Электрон), 2007 г.в. Обнаружено: при возведённом трёхфазном автомате в щитке и нажатии кнопки "сеть" не происходит включение пульта управления (не происходит приветственной загрузки "Provario RF", ни горит ни один индикатор). Но, наблюдается включение блоков высоковольтного шкафа. Перемещается колонна, стол, работает световой центратор на излучателе. После насыщенной 8-ми часовой диагностики удалось обнаружить вот что: пропало 60 V AC, поступающих с транса на плату Power On/Of PCB. Данное напряжение коммутируется реле и поступает как раз на пульт управления. Обнаружено неисправное реле. В качестве проверки в обход реле соединил разъёмы через проводники (Кстати эти 60 V делают +5 V для запуска ПУ и работы индикации ). Ожил пульт управления. Но. Зачем собственно к вам и обращаюсь. Реле уже в любом случае подлежит замене (чуть позже прочитайте почему, хотя можно было на время оставить и с перемычками). Как только взводится трёхфазный автомат и ПУ ещё выключен...на его дисплее уже загорается приветствие, сменяющееся ошибкой коммуникационной. После включение ПУ он еще раз приветствует и снова выходит данная ошибка: Вот поэтому реле и подлежит замене, походу (оно изначально нормально разомкнутое) в режиме Stand by 60 V AC с транса постоянно подаются на ПУ, т.к. теперь реле постоянно замкнуто и дисплей ПУ уже выдаёт приветствие, хотя ПУ ещё не включен. Предполагаю что это и есть причина ошибки. Ан нет. Ещё куда то пропало напряжение (а может его и небыло изначально, такой аппарат мне достался, с двумя неисправностями, что, вроде как странно звучит). Замерил напруги +24 V, +15V, -15V на релейной плате (Rel PCB)..их нет. А приходят с платы питания (Power Supply PCB).
Может я ещё чего не учел? После визуального осмотра плата БП целая. На доскональную проверку уже не осталось сегодня времени. Кстати, там генератор Pro Vario RF60.
Ах, да, про номер...это реле в цепи предохранителя F01. Там реле на 8А и 250 В переменки. Хотя, используется на 60 В. И предохранитель в цепи на 1 А обозначается на плате данное реле: 30К08/1 По-поводу неисправностей реле - честно, не успел глянуть. Там корпус монолит, контакты не глянуть, не подогнуть и проч. и питание обмотки пока не замерить - его выводы снизу печатной платы. Думаю, завтра в дргуом генераторе станет ясно. Может и просто питание обмотки пропало в другом месте.
"эти питания появляються после запуска питающего, а у тебя до цикла теста еще недоходит" - ну тогда ещё не всё так плохо (в плане того, что с БП отвечающим за эти питания может оказаться всё в порядке)
Всё что нам необходимо - это Знание, да ещё - Воля, чтобы воплощать это знание в жизнь.
Я снял плату Power Supply PCB и вчера удалось проверить её в другом близлежащем городе, на аналогичном генераторе Pro Vario RF60. Генератор не запустился. Вся проблема в плате.
Обнаружил сгоревший резистор номиналом 1 Ом. Диодный мост целый. На первичную обмотку трансформатора питание поступает (а вот со вторичной обмотки не измеряется. Да и транзисторы полевые связаны с трансом. Возможно, он импульсно питается. В общем много странностей. пока, в этом блоке. Например на конденсаторе, на котором написано 400 V измеряется 600...). С альбоме схем для данного генератора есть практически все схемы. Но именно этот блок изображен просто квадратиком, нет принципиальной электрической схемы. Ладно. Порешаю.. Ну если кто что сможет подсказать - буду рад.
Дата: Воскресенье, 16.Янв.2011, 09:36 | Сообщение # 5
инженер-электроакустика, ультразвук
OFFлайн
Украина
Ровно
Quote (Тигр)
написано 400 V измеряется 600
- что-то много. Или не так меряешь, или не то подаешь на вход. Разберись с этим. Что за микросхема о 8 ногах левее ТПИ (импульсного трансформатора)? Целы ли полевики (слева от большого конденсатора)? Чти вело свое – ибо не ты на нём едешь, но оно везёт тебя
Дата: Воскресенье, 16.Янв.2011, 11:52 | Сообщение # 6
У вас сообщений: 153
электромеханик
OFFлайн
Российская Федерация
.
Внешне выглядит, как обычный импульсный блок питания, но главное, если как я понял на большом электролите 600 вольт это означает, что в цепи питания вместо 220вольт идет 380, а это уже ....
Дата: Воскресенье, 16.Янв.2011, 13:19 | Сообщение # 7
OFFлайн
Российская Федерация
Россия
Quote (Тигр)
Но именно этот блок изображен просто квадратиком, нет принципиальной электрической схемы.
странно но факт, нет доков на эту плату
Quote (Тигр)
Например на конденсаторе, на котором написано 400 V измеряется 600...
Quote (STaras)
Или не так меряешь, или не то подаешь на вход.
проблемой входного напряжения присутствует, как вариант землю проверить и ноль по аппарату случаем электрики ни чем не занимались в районе по времени поломки?
Дата: Воскресенье, 16.Янв.2011, 16:39 | Сообщение # 8
Стажер
У вас сообщений: 35
Инженер службы сервиса
OFFлайн
Российская Федерация
Saint-Petersburg
STaras : 1) "написано 400 V измеряется 600 - что-то много. Или не так меряешь, или не то подаешь на вход. Разберись с этим. " - измерил на входе платы - приходит 220. С этим всё в порядке. 2) По-поводу микросхемы: MIC 38HC44YN. типа контроллера какого-то...?...
Элка: "Внешне выглядит, как обычный импульсный блок питания" - ну да, с виду совсем прост. Особенно когда схема есть "электролите 600 вольт это означает, что в цепи питания вместо 220вольт идет 380, а это уже ...." - всё в порядке, там 220..
"проблемой входного напряжения присутствует, как вариант землю проверить и ноль по аппарату случаем электрики ни чем не занимались в районе по времени поломки? " - вставлял в другой генератор.
Ребята, спасибо! попробую ещё поработать с платой, предстоящую неделю. Что и как получится - сообщу здесь
Всё что нам необходимо - это Знание, да ещё - Воля, чтобы воплощать это знание в жизнь.
Дата: Четверг, 27.Янв.2011, 00:44 | Сообщение # 13
Стажер
У вас сообщений: 35
Инженер службы сервиса
OFFлайн
Российская Федерация
Saint-Petersburg
Удалось добиться того, что появилось напряжение +15 V. Осталось отыскать ещё парочку потерявшихся на плате: +24 V и -15 V О общих результатах ремонта - сообщу. Всё что нам необходимо - это Знание, да ещё - Воля, чтобы воплощать это знание в жизнь.
Сообщение отредактировал Тигр - Четверг, 27.Янв.2011, 00:45
Дата: Пятница, 04.Фев.2011, 00:44 | Сообщение # 14
Стажер
У вас сообщений: 35
Инженер службы сервиса
OFFлайн
Российская Федерация
Saint-Petersburg
Элка: "А где тогда на этой плате 600 вольт ?" - после замены некоторых элементов платы, 600 В пропали и напряжение в той контрольной точке превратилось в положенные 400.
Ну что же - можно сказать уже прошло три недели работы с генератором Provario RF60. Плату отремонтировать не удалось - произведена замена 30 % элементов (среди них микросхема - 2 шт., сгоревший резистор, стабилитрон и проч.), причем участвующих в создании потерянных напряжений - эффекта, можно сказать, нет. Плавающая неисправность. То что-то появится. то нет. Это импульсный блок питания, а его можно ремонтировать долго и упорно. Либо там с частотами что-то не так и проблема с одной из катушек, либо что-то где-то в печати - то есть, то нет.
Принято решение: добыть данные напряжения от преобразователя AC/DC не оригинального, а тайваньского производства (аналог, те же напряжения и токовые выходы). Пульт управления генератора ожил. Генератор работает в режиме ожидания (загружается с третьего раза, несколько раз написав ошибку Communication Error - по идее, это проблема с интерфейсом что на пульт приходит). Снимки на нём делать не представляется возможным Хотя и переключаются рабочие места и он полностью выполняет функции, пока дело не доходит до снимков Выполнил калибровки, дабы согласовать новую плату с имеющимися. И вообще, отладить систему и устранить мелкие сбои. Аппарат одну из конкретных калибровок, атак же проверку пульта прошел. Но на снимках вырубается Relais PCB. Гаснет часть светодиодов в контрольных точках На ПУ один раз вышла ошибка про "Нет сигнала от Букки", перезагрузившись и ещё раз, пытаясь сделать снимок - "Ошибка пром дисплея", вдругой раз пишет, при нажатии кнопки снимка, что не опознана рентгеновская трубка...что-то где-то теряется. В общем вердикт таков: вызов Электрона. Пусть ребята разберутся со своим питающим. Порою и они их долго ремонтируют. Тему можно закрыть.
Всё что нам необходимо - это Знание, да ещё - Воля, чтобы воплощать это знание в жизнь.
Сообщение отредактировал Тигр - Пятница, 04.Фев.2011, 00:51
