Дата: Понедельник, 17.Янв.2011, 01:01 | Сообщение # 1
Участник
У вас сообщений: 88
Инженер медтехник
OFFлайн
Российская Федерация
Здравствуйте, медтехники. С Новым годом и с новыми проблемами.
РДА "Duo Diagnost" корпорации Philips Medical Systems DMC GmbH (производственно-торговый бренд - "Philips"). Регистрационное удостоверение на медицинское изделие № ФСЗ 2010/06633 от 22.04.2010 года.

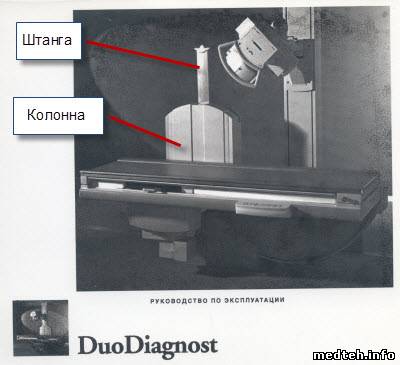

Если кто работает с этим аппаратом или кто сталкивался с такой проблемой, может подскажет направление поиска нижеописанной неисправности. Есть картинка поворотного стола.
А неисправность такая: В вертикальном положении поворотного стола при перемещении колонны соединительной штангой вверх с частыми остановками или вниз с такими же условиями, соединительная штанга опускается вниз. Каждая остановка после движения прибавляет градус. В итоге концевые выключатели блокируют работу поворотного стола. Бывают случаи, соединительная штанга опускается сразу на большой угол. Томография проходит нормально. Надеюсь на вашу помощь. .

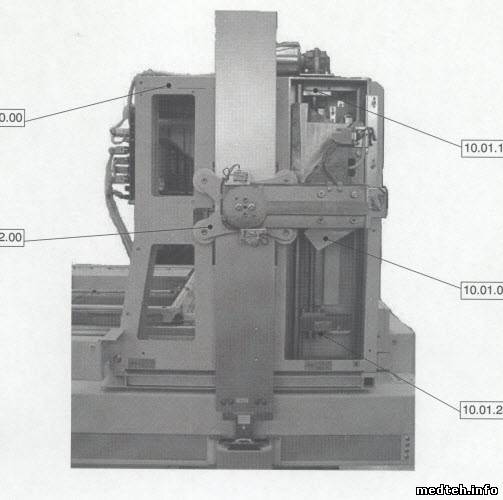

Кожух с колонны снимал, фотки тыла колонны выше. Механику смотрел визуально, трогал, все сделано хорошо. Ошибки: 261 000 4- ошибка в ручке управления. И когда штатив уйдет от нуля и сработают концовики, появляется ошибка 3142002- ошибка упралвения столом.
Судя по фото документация есть! Значит должен быть раздельчик в оной с описанием ошибочек чего и где рыть или менять правда на англицком, ну а от качества принципиалок я просто в восторге, правда их нужно ещё уметь читать тоже! Удачи!
Раздел с описанием ошибок есть. Например: Код ошибки 261 0004- ошибка в ручке управления Все ручки смотрели- все цело. Связано ли эта неисправность с этим кодом ошибки? Двигает колонну и штангу, похоже, два, по отдельности, двигателя. Есть электромагнитные тормоза (или это сцепление?!) В какой то момент двигатели работает синхронно, но когда штанга в горизонтальном положении, то его двигатель как будто отстает или электромагнитное сцепление не срабатывает?! Если все разобрать, чтобы добраться до механизма привода, то я думаю не проверить ли в работе поворотный стол? В документации нет описания работы механики.
Дата: Воскресенье, 06.Фев.2011, 00:49 | Сообщение # 10
Участник
У вас сообщений: 88
Инженер медтехник
OFFлайн
Российская Федерация
Ручку управления или джойстик управления не исправен, код ошибки появляется сразу при включении аппарата. Поворотный стол в горизонтальном положении работает без проблем и с этой ошибкой. Только когда поворотный стол в вертикальном положении, когда маневрируешь колонной, если даже не подстыкован излучатель, штанга, скорее всего под своим весом, отклоняется от нуля и блокирует концовиками работу поворотного стола, соответственно появляется другая ошибка на мониторе. Пробовали при маневрировании колонны придерживать штангу руками, все работало. Как связана ручка управления (джойстик) с этой неисправностью?!
Дата: Понедельник, 07.Фев.2011, 10:10 | Сообщение # 11
У вас сообщений: 262
рентгентехника
OFFлайн
Российская Федерация
Белые ночи
Quote (Fatal)
Ручку управления или джойстик управления не исправен, код ошибки появляется сразу при включении аппарата.
только не при включении, а после прохождения тестов! Аппарат видит некорректное положение органов управления (сигнал на движение при включении) которого недолжно быть, выдаёт соответствующую ошибку и блокировку. Изучи схемотехнику "ручек" документация позволяет, проблема скорей механическая, но сходу нераскручивай, собьёшь потенцы, с калибровкой непомогу, ибо как это делается сам видел один раз и то давно
Дата: Понедельник, 07.Фев.2011, 21:02 | Сообщение # 13
Участник
У вас сообщений: 54
инж. по ремонту мед.техники
OFFлайн
Российская Федерация
Тольятти
Похожая проблемма И мне кажется именно с этой ошибкой долго бились а оказалось до банального просто на пульте управления все кнопки это спаренные микрики причем спаренные не электрически так вот если один из двух не срабатывае или того хуже уже сработал выдается ошибка Проверь не поленись. Да вот еще у этого аппрата очень "не надежный" кабель-кабели в гофре которая идет от стола к нижнему блоку. ошибки при этом возникают самые разные и не связанные друг с другом (был опыт и такого ремонта)
Сообщение отредактировал granltd - Понедельник, 07.Фев.2011, 21:09
Дата: Понедельник, 07.Фев.2011, 22:14 | Сообщение # 14
У вас сообщений: 262
рентгентехника
OFFлайн
Российская Федерация
Белые ночи
Quote (granltd)
на пульте управления все кнопки это спаренные микрики причем спаренные не электрически так вот если один из двух не срабатывае или того хуже уже сработал выдается ошибка
А пульт какой? Про педали знаю, "дугу"-ручку таскать излучатель, с таким приколом знаю, а где ещё?
Дата: Вторник, 08.Фев.2011, 12:16 | Сообщение # 16
Admin
у этих аппаратов есть еще одна не хорошая черта неисправностей, это то что они должны быть в одной плоскости в идеале. т. е. сам стол и колона на швелере....
granltd, начит мне за 10 лет обслуги повезло больше, а твоему персоналу надо чаще стричь ногти
Quote (medteh)
у этих аппаратов есть еще одна не хорошая черта неисправностей, это то что они должны быть в одной плоскости в идеале. т. е. сам стол и колона на швелере....
правильно, иначе начинает ломать замок сцепления излучателя и стола, была такая фигня, оказалось через 6 лет эксплуатации немного на 7 мм просели бетонные полы и излучатель стал сам отстёгиваться, пришлось юстировать стол, но энто отдельная песня.
Дата: Четверг, 17.Фев.2011, 23:31 | Сообщение # 18
Участник
У вас сообщений: 88
Инженер медтехник
OFFлайн
Российская Федерация
granltd, Пульт управления со спаренными микропереключателями смотрели. Все срабатывает, нигде ничего не замыкает. При перемещении колонны, когда стол находится в горизонтальном положении, штанга не смещается. Штанга смещается когда только стол в вертикальном положении, это первая неисправность. Вторая- ошибка ручки управления (джойстика) И опять непонятно какого джойстика и связаны ли эти неисправности между собой. Жду ваших советов, рассуждений, упреков. Извините что так долго не мог ответить на ваши рекомендации.
Дата: Четверг, 03.Мар.2011, 08:06 | Сообщение # 20
Заглянувший
У вас сообщений: 1
Injener
OFFлайн
Туркменистан
Ashgabat
Во первых не нашел этот номер кода ошибки, проверь что это правильно. Напиши все остальные коды ошибки тоже. Во вторых проверь напряжение которое идет от генератора к столу. (несколько разьемов) Если не ошибаюсь должен быть 25 Вольт. Проверь и со стороны стола, иногда из за длинных кабелей напряжение может подаваться не правильно. Проверь все микрики сзади во время движения, очень часто они сдвигаются с места на совсем чуть чуть (1-2 мм) и это часто выдает ошибки.
Дата: Вторник, 04.Окт.2011, 22:00 | Сообщение # 21
Участник
У вас сообщений: 54
инж. по ремонту мед.техники
OFFлайн
Российская Федерация
Тольятти
Тема старая но может поможет. Недавно столкнулся с такой же неисправностью. (ошибка 3136003,04,06. несанкционированное движение) тоже штанга угол не держала а иногда даже трубка "падала" до стопоров, особенно при вертикальном положении стола. Так вот как не хотелось (уж больно трудоемко) но пришлось поменять тормоза на наклон штанги и продольное движение колонны. Если не очень большой износ то можно попробовать просто почистить.Ну и еще настроить соответствующие резисторы положения. При выключином аппарате, при вертикальном положении стола, штанга с пристегнутой трубкой не должна перемещаться или перемещаться но с очень большим усилием. Удачи.
Сообщение отредактировал granltd - Вторник, 04.Окт.2011, 22:13
Дата: Вторник, 11.Окт.2011, 21:07 | Сообщение # 22
Участник
У вас сообщений: 88
Инженер медтехник
OFFлайн
Российская Федерация
В горизонтальном положении стола, в режиме томографии на мониторе появляется текст: "Сначала отключите компрессор" Снимка нет Как отключить то, что лаборанты говорят не включали? Документации доступа пока нет Может у кого была такая проблема?
А вообще компрессор есть на "DUO DIAGNOST"? Сейчас специально сбегал в отделение осмотрел аппарат,ничего подобного не нашел. Хотя у вас это может быть дополнительная опция.
Fatal, проверьте датчик компрессионного устройства - обычно это микрик, срабатывающий при соприкосновении компрессионного тубуса с телом пациента. В любом телеуправляемом штативе при наличии компрессии блокируются перемещения излучателя относительно пациента и наоборот. Томография - пример такого перемещения.
Дата: Пятница, 21.Окт.2011, 17:32 | Сообщение # 28
У вас сообщений: 1197
Инженер
OFFлайн
Российская Федерация
Самара
Quote (zvm47)
Компресия насколько я помню движение трубы в сторону пациента.
Компрессия это сдавливание (расплющивание) живота пациента при обследовании желудочно-кишечного тракта специальным компрессионным тубусом, который перемещается вдоль луча. Поэтому при наличии компрессии, когда тубус находится в контакте с телом пациента, должны быть исключены взаимные перемещения излучателя и пациента. Движение трубы в сторону пациента - изменение фокусного расстояния.
Дата: Четверг, 10.Ноя.2011, 21:14 | Сообщение # 30
У вас сообщений: 262
рентгентехника
OFFлайн
Российская Федерация
Белые ночи
Quote (zvm47)
В DUO тубуса нет.
Quote (ЦЕХ)
у меня на одном аппаратике был (уже демонтирован аппарат),
Лично раскидал, аппарат 1999г., в рабочем состоянии жалко было, ибо столько в него было вложено, но спиралка сказали нужнее на этом месте. Fatal, проблему решил?
Дата: Четверг, 24.Ноя.2011, 01:10 | Сообщение # 31
У вас сообщений: 262
рентгентехника
OFFлайн
Российская Федерация
Белые ночи
Приветствую коллеги. Вот и настала старость у нашего "ФИЛИ" , отработал честных 10 лет и выдал то, что написано в теме. История такова, отзваниваются айболиты с воплями, что аппарат не хочет снимать и после каждого снимка или попытке сделать скопию выдаёт вышеуказаную ошибку, я прибываю в больничку через 2 часа, действительно "ФИЛЯ" ругается, на вопрос как плотно "работали", айболиты ответили, что начали в 7 утра, а к 10.30 появилась ошибка при прохождении снимка и снимочки стали бледными, (платные услуги, клиент всегда прав ), короче загнали аппарат! Я попытался потрогать излучатель, народ он ещё оставался горячим через 2 часа как прекратилось насилие! Короче, проверил таки термозащиту на трубе, хоть и не без , масло подвыдавило, но в целом всё в норме. Следом проверил термушки на танке и инверторе, продув стойку предварительно пылесосом (хотя пыли немного было, чистил летом после тополей) нелюблю грязи на проводах , на танке всё ОК, инверторный показал ~15кОм, НОРМА ЛИ ЭТО? при 25 по С. Отдышавшись аппарат ожил, проверил скопию, сделал десяток снимков и дал добро на работу, а на следующий день опять звонок, но уже в 8.30 со словами, что поработали всего полчаса Какие мысли будут народ? Документация на OPTIMUS в наличии, подключить внешний РС пока не предлагать (устал искать рабочий, на батарейках, да ещё и сом портом ) найду обсудим и этот момент.
Дата: Четверг, 24.Ноя.2011, 02:35 | Сообщение # 32
Завсегдатай
У вас сообщений: 266
US, CT, MRI
OFFлайн
Российская Федерация
NA
На мой взгляд, у вас возможны два варианта:
1) Либо что-то (элемент конструкции), что должно охлаждать, не охлаждает. (проблема с отводом тепла) 2) Либо что-то слишком нагревается, что "что-то (элемент конструкции), что должно охлаждать" - не справляется с отводом тепломасс, да ещё и недоумевает при этом.
А вообще, хорошо было бы..(т.к. наблюдается динамика: сначала 3.5 часа отработали и появилась неисправность, затем она проявилась через полчаса...)..пока "это что-то" совсем не накрылось - вам самому, с утра, присутствовать в начале работы аппарата (благо, судя по прогрессу неисправности, это будет не долго, по времени), чтобы лично диагностировать работоспособность изделия ДО и ПОСЛЕ (например, вращается ли анод? нет ли посторонних шумов, от замыканий, искрений? присутствуют ли визуальные эффекты? как ведут себя индикаторы? (ничего ни дергается, не проваливается в показаниях, не прыгает?) ).
Quote (ЦЕХ)
Следом проверил термушки на танке и инверторе
- ну они то, если и сработали, то сработали по причине, что что-то сильно нагрелось..как вариант. Если бы были термодатчики неисправны.. то,
Quote (ЦЕХ)
излучатель, народ он ещё оставался горячим через 2 часа как прекратилось насилие!
Дата: Четверг, 24.Ноя.2011, 12:47 | Сообщение # 33
У вас сообщений: 1197
Инженер
OFFлайн
Российская Федерация
Самара
Quote (ЦЕХ)
излучатель............ оставался горячим через 2 часа как прекратилось насилие
Из описания можно предположить, что срабатывает тепловая защита, скорее всего, излучателя. Тепло в излучатель поступает от двух источников: - энергия, выделяемая на аноде при снимке. - нагрев статора при вращении анода. ЦЕХ, рекомендую внимательно посмотреть на систему разгона-торможения анода и ответить, для начала, на такие вопросы: - в норме ли сопротивление обмоток статора. - какова мощность, потребляемая статором при РАЗГОНЕ и ВРАЩЕНИИ. - каковы ТОК и ВРЕМЯ торможения. И греется ли излучатель если только давать подготовку, а снимки не делать.
Дата: Четверг, 24.Ноя.2011, 18:49 | Сообщение # 34
У вас сообщений: 167
инж
OFFлайн
Российская Федерация
Москва
Вечер добрый. Ошибка указанная в начале говорит о ненорме в конверторе OPTIMUS. Нужна его полная проверка . Существует в документации инструкция по проверке. Виктор
Дата: Пятница, 25.Ноя.2011, 14:25 | Сообщение # 35
У вас сообщений: 262
рентгентехника
OFFлайн
Российская Федерация
Белые ночи
zvm47, привет! Проверил ещё раз все термозащиты по документации
Quote (ЦЕХ)
Документация на OPTIMUS в наличии
оказывается в первый раз пропустил NTS в танке, проверил только внешний разрывной термопредохранитель, но всё в норме согласно описанию 12 кОм, померял прямо на пинах интерфеисной Z130, когда её выдернул, показалась что слишком тёпленькая (говорят надо крестится ) На данный момент ситуация такая: снимки проходят с вылетом данной ошибки, со скопией аналогично.
Quote (Алекс-200)
Из описания можно предположить, что срабатывает тепловая защита, скорее всего, излучателя. Тепло в излучатель поступает от двух источников: - энергия, выделяемая на аноде при снимке. - нагрев статора при вращении анода.
Алекс-200, аппарат холодный, беда таже будем ждать что скажет Виктор.
Quote (zvm47)
Ошибка указанная в начале говорит о ненорме в конверторе OPTIMUS. Нужна его полная проверка . Существует в документации инструкция по проверке. Виктор
Quote (ЦЕХ)
Документация на OPTIMUS в наличии, подключить внешний РС пока не предлагать (устал искать рабочий, на батарейках, да ещё и сом портом ) найду обсудим и этот момент.
Дата: Пятница, 25.Ноя.2011, 17:33 | Сообщение # 36
У вас сообщений: 167
инж
OFFлайн
Российская Федерация
Москва
Добрый вечерю Генератор OPTIMUS имеет в конверторе IGBT-сборку с термосопротивлением. Был случай это датчик накрылся. Сколько его величина не помню но килоомы. Под крышкой конвертора маленький зеленый разъем с двумя проводками. Но правильнее при помощи программы XRGSCOPE произвести проверку. Программа чрезмерно закрученная, да и вход в локатор ошибок только с ключом фирмы. Без этого можно гадать на чем угодно. Возможен вариат полной проверки по документации конвертора там есть пошаговая инструкция со снятием характеристик трубы, кабеля, трансформатора и т.д. Виктор
Дата: Понедельник, 12.Дек.2011, 09:18 | Сообщение # 38
У вас сообщений: 262
рентгентехника
OFFлайн
Российская Федерация
Белые ночи
Quote (zvm47)
Но правильнее при помощи программы XRGSCOPE произвести проверку.
Проверка показала наличие проблемы с измерением и регулировки снимочного тока. РИД был перегрет так, что заклинило маслорасширитель и пошли трещинки на рентгеновском окне, при попытке провести адаптацию трубы её пробило, короче пришлось поменять вместе с танком ( я парень запасливый ) Дальше по документации и в работу! Тема закрыта.
Дата: Пятница, 13.Янв.2012, 20:31 | Сообщение # 39
Участник
У вас сообщений: 134
инженер
OFFлайн
Российская Федерация
Самара
У нас в больнице на таком же аппарате уже не первый год боремся с такими же ошибками : 3136002 - 3136007 , причём в последнее время они возникают при включении аппарата , когда все узлы ещё неподвижны , почти сразу все одновременно и в разной последовательности . Смотрели конечно и тормоза , они вроде порядке , но многие ошибки не связаны с тормозами , например привода fulcrum и compressor не имеют тормозов ( а эти ошибки возникали первыми ) а ошибка , связанная с поворотом стола всё время появляется , хотя в процессе работы этой функцией сейчас уже не пользуются (станина неподвижна) . Измеряли напряжение на переменных резисторах , контролирующих движение узлов , оно всегда стабильно . Набор этих ошибок , блокирующих работу стола , возникал периодически ( через месяц-два ) и через несколько дней так же внезапно исчезал после чистки всех контактов разъёмов , плат и прозвонки цепей контроля положения . Но сейчас ничего это не помогает , да и ошибки возникают сразу при включении . Думали про шлейф проводов в гофре , идущий к столу , но ведь кабели , идущие к приводу поворота (ошибка 3136002) проложены помимо этой гофры (лежат стационарно) . Ещё пока непонятно , что такое move beam и angulate beam ( видимо сам излучатель ) и где искать их переменые резисторы контроля положения. Официалы запросили только за приезд и диагностику ( без ремонта ) 99 тыс руб.
Дата: Пятница, 13.Янв.2012, 21:43 | Сообщение # 40
У вас сообщений: 303
Инженер по ремонту
OFFлайн
Украина
Украина
Недавно столкнулся с таким аппаратом, там стали сыпаться разные ошибки по столу (кодов не скажу, нет под рукой) пока стол вообще не стал, выяснилось что в плате управления стола ( которая в основании) сдох DC/DC преобразователь и видно пока он окончательно не вылетел стол лихорадило, это не первый дохлый преобразователь до этого меняли DC/DC преобразователь в консоле управления.
