При снимке получаются практически засвеченые снимки.проверил трубку с нее с той стороны где мембрана подтекает масло.и на мембране видно что туда попал воздух причем немало.Мне сказали что нужно по новой заливать масло и герметизировать.Я никогда этого не делал.Обьясните как это делать если кто то сталкивался с подобной проблемой
Наличие воздуха в кожухе вряд ли влияет на засветку снимка. Снимки недобитые или перебитые? А воздух из кожуха удаляются через окно. Переворачиваешь трубу окном к верху, наливаешь в него транс.масло, трубочным ключом ослабляешь резьбовое кольцо на окне, осторожно давишь на мембрану со стороны минуса. Если воздуха очень много ,нужно проверить саму трубку ,возможно она всосала масло.
Трубу нужно менять. Если снимки перебитые ,нужно проверить режимы, проверь сетевой корректор, токи накала . Если аппарат трех местный ,сравни снимки с другой трубки.
Если трубка всосала масло, маслорасширитель, который ты называешь мембраной, будет втянут и как-бы "прилеплен" к трубке. Тогда трубка меняется однозначно. Если этого нет, переверни трубку окошком вверх и посмотри пузырь воздуха в трубке, возможно придётся долить. Ну а далее начинай с режимов: соответствие токов, напряжений, времени и т.д
Дата: Вторник, 19.Апр.2011, 17:49 | Сообщение # 10
У вас сообщений: 373
инженер
OFFлайн
Российская Федерация
РФ
Quote (Александр86)
При снимке получаются практически засвеченые снимки
Quote (Александр86)
Пребитые получаются
Quote (Александр86)
Снимки получаются полностью светлые ели видно очертания
Для начала разберись с терминологией: засвеченная плёнка, перебитые снимки - плёнка чёрная. У тебя плёнка светлая, тоесть снимки недобитые. Это может быть как следствием неисправности аппарата так и неправильно выбранными режимами и недостатками лаборатории. Поэтому и пишем
Quote (bvm53)
начинай с режимов: соответствие токов, напряжений, времени и т.д
По РУМ-20 достаточно много документации, да и разжёвана она хрошо. Как говорится: читайте прессу, там всё написано.
Дата: Вторник, 19.Апр.2011, 18:51 | Сообщение # 12
У вас сообщений: 1197
Инженер
OFFлайн
Российская Федерация
Самара
Александр86, соберитесь с мыслями и спланируйте свои действия. 1. Если трубка выдаёт хоть какое-то излучение, то она цела и трогать её не надо. 2. Необходимо привести в порядок излучатель, состоящий из кожуха, рентгеновской трубки и статора системы вращения анода. Предлагаю в дальнейшем использовать такую терминологию и не называть излучатель трубкой. В катодном торце кожуха установлена резиновая мембрана, называемая маслорасширителем. Из Ваших сообщений можно сделать вывод, что ослабли винты прижима маслорасширителя, поэтому надо их (винты) равномерно, в несколько приёмов подтянуть. Затем открыть выходное окно излучателя (ключ должен быть в ЗИПе аппарата) и долить в кожух масло. Покачиванием излучателя в разных плоскостях (при закрытом выходном окне) выгнать из кожуха воздушный пузырь. Надавливая на маслорасширитель, выгнать излишки масла настолько, чтобы при комнатной температуре маслорасширитель был чуть втянут. Закрыть окончательно выходное окно, установить излучатель на место, подсоединить высоковольтные кабели. 3. Вдумчиво изучить описание питающего устройства и разобраться с режимами, вернее их соответствием уставкам анодного напряжения и тока. Успехов, будут вопросы - задавай.
Согласен с рекомендациями bvm53 и особенно Алекс-200, как более развернутыми. Долейте масло в РИД (только не добавляйте что попало, обратите внимание на качество масла, т.е. диэлектрическую прочность), выгоните пузыри. Где взять масло? Пару стаканов можно вполне "позаимствовать" в генераторе. (но не увлекайтесь) Убедитесь, что выходные параметры соответствуют уставкам на пульте (значение тока снимка- по встроенному миллиамперметру, не плохо бы и УКРЭХ использовать, дабы проконтролировать значение КВ, форму тока и время экспозиции) Ежели его нет, значит и суда нет. Не плохо раньше обходились и без него. Обратите внимание на наличие фаз А, Б и С, проконтролируйте процесс фотохимической обработки пленки. Такая вот программа действий для начала. P.S. Камышин- хороший город и, помится, малая родина летчика- истребителя Алексе́я Петро́вича Маре́сьева- настоящего человека. УДАЧИ!
Сообщение отредактировал pnp - Среда, 20.Апр.2011, 01:04
Дата: Четверг, 21.Апр.2011, 17:18 | Сообщение # 17
Стажер
У вас сообщений: 48
инженер-наладчик
OFFлайн
Российская Федерация
петрозаводск
Quote (Александр86)
При смене масла в излучателе в стаканах почему то было масло
Для бело-прозрачных стаканов при длительной работе это частое явление,текут заразы. По штырям. И даже форму меняют,изгибаются. При первой возможности меняйте на коричневые (старые). baltika
Дата: Четверг, 21.Апр.2011, 19:27 | Сообщение # 18
Стажер
У вас сообщений: 47
инженер
OFFлайн
Украина
Луганская обл.
Александр86, если снимки слабые проверь крепление контактов на резисторах R124 и126, это регулировка накала. а также посмотри реле К1 в реле времени, может быть плохой контакт. По излучателю повторятся не буду, всё правильно сказали.
Была такая беда , проблема была в питании -не было одной фазы, относительно земли вроде все есть- а если мерить между фазами они одноимённые (электрики где-то намудрили).Не мешает пообщаться с лаборантками - бывали проблемы из-за реактивов.Судя по описаниям дело не в трубе.. Для начала после включения нажимаем до упора и по шкале проверяем входное напряжение(проверяется напряжение только одной фазы!) А теперь конкретнее; надо выбрать первое рабочее место,большой фокус,установить кассету в кассетодержатель, выбрать программу снимка и включить экспозицию на универсальном штативе - если в процессе экспозиции протекает нормальный ток - убеждаемся что блоки: автотрансформатор, коммутации главной цепи, в/в трансформатор, схема выпрямления реле времени управления снимком, схема определения допустимой нагрузки, измерения силы тока, защиты, перегрузки и неправильного включения - функционируют нормально. Следовательно- неисправность может быть в: блоке выбора рабочего места и фокуса, в/в переключатель, накальный транс большого фокуса, контакты блока накала, растр, кабели, контакты в кабельном стакане..Удачи!
А где отчёт о проделанной работе и результатах ремонта? Вежливый человек просто обязан изложить всем участникам дискуссии о пользе и применимости их советов. Не только за спасибо советуем, но и за чувство самоудовлетворения.
Дата: Воскресенье, 22.Май.2011, 19:45 | Сообщение # 23
Участник
У вас сообщений: 155
Сервисный инженер
OFFлайн
Российская Федерация
*****
проблема заключается в следующем.Когда статор раскручивается излучатель начинает подтекать буквально после пары снимков в месте где заливается масло и выходит воздух.У меня предположение что в трубке есть немного воздуха и при снимке как бы происходит вытеснение масла.Когда качаеш трубку из стороны в сторону слышно как переливается масло
Дата: Воскресенье, 22.Май.2011, 20:05 | Сообщение # 24
У вас сообщений: 1197
Инженер
OFFлайн
Российская Федерация
Самара
Quote (Александр86)
в месте где заливается масло
Каждое место излучателя имеет своё техническое название (обозначение). Александр86, Вам уже предлагали пользоваться техническими терминами. Уважайте, пожалуйста, коллег, к которым Вы обращаетесь с вопросами.
Дата: Воскресенье, 22.Май.2011, 23:06 | Сообщение # 26
У вас сообщений: 582
рентген
OFFлайн
Российская Федерация
русский
Quote (Александр86)
Проблема была в излучателе.Поменял в излучателе масло.и на стаканах заменил силикон.и все заработало
После замены масла кожух вакуумировался? Трубку доставали, осматривали?
Quote (Александр86)
У меня предположение что в трубке есть немного воздуха и при снимке как бы происходит вытеснение масла.Когда качаеш трубку из стороны в сторону слышно как переливается масло
В трубке не может быть воздуха - это электро-ВАКУУМНЫЙ прибор. Сто пудов опять надо разобрать кожух и убедиться целостности колбы трубки.
Дата: Воскресенье, 22.Май.2011, 23:45 | Сообщение # 28
У вас сообщений: 373
инженер
OFFлайн
Российская Федерация
РФ
Quote (Polo11)
В трубке не может быть воздуха - это электро-ВАКУУМНЫЙ прибор. Сто пудов опять надо разобрать кожух и убедиться целостности колбы трубки.
В трубке конечно не может быть воздух. Тут опять путаница понятий. Воздух в кожухе излучателя. Некачественная замена масла. С колбой я думаю тоже всё нормально, иначе снимки не проходили бы. Просто человек без опыта. Кожух конечно нужно разобрать, удалить воздух, проверить резиновые уплотнители "в месте, где заливается масло", и опять: "учите матчасть", хотя бы правильные названия.
Дата: Воскресенье, 22.Май.2011, 23:50 | Сообщение # 29
OFFлайн
Российская Федерация
Россия
Quote (Алекс-200)
Вам уже предлагали пользоваться техническими терминами. Уважайте, пожалуйста, коллег, к которым Вы обращаетесь с вопросами.
Александр86, терминологию надо соблюдать !!! разбирают рентгенкожух - он же РИД , а не ТРУБКА -
Quote (Polo11)
Сто пудов опять надо разобрать кожух и убедиться целостности колбы трубки.
разобрать, слить масло, вынуть рентген трубку - и произвести внешний осмотр состояния ее колбы, уплотнительных колец и фиксатор стоит ( типа блюдца с отверстиями)
Дата: Понедельник, 23.Май.2011, 09:20 | Сообщение # 31
У вас сообщений: 582
рентген
OFFлайн
Российская Федерация
русский
Quote (Александр86)
трубку полностью до статора разбирать
трубку не разобрать - это грубо говоря "лампа", стеклянная колба. Она устанавливается в рентгенозащитный кожух. А всё вместе (рентгентрубка + кожух) = рентгеновский излучатель. Надо определиться откуда воздух. А воздух или из-за нарушения герметичности кожуха (в этом месте будут видны потёки масла) или из-за трещины стеклянной колбы трубки (надо достать трубку и осмотреть, тем более уже ранее были проблемы).
Дата: Понедельник, 23.Май.2011, 17:38 | Сообщение # 34
У вас сообщений: 582
рентген
OFFлайн
Российская Федерация
русский
Quote (Александр86)
Где такой можно достать

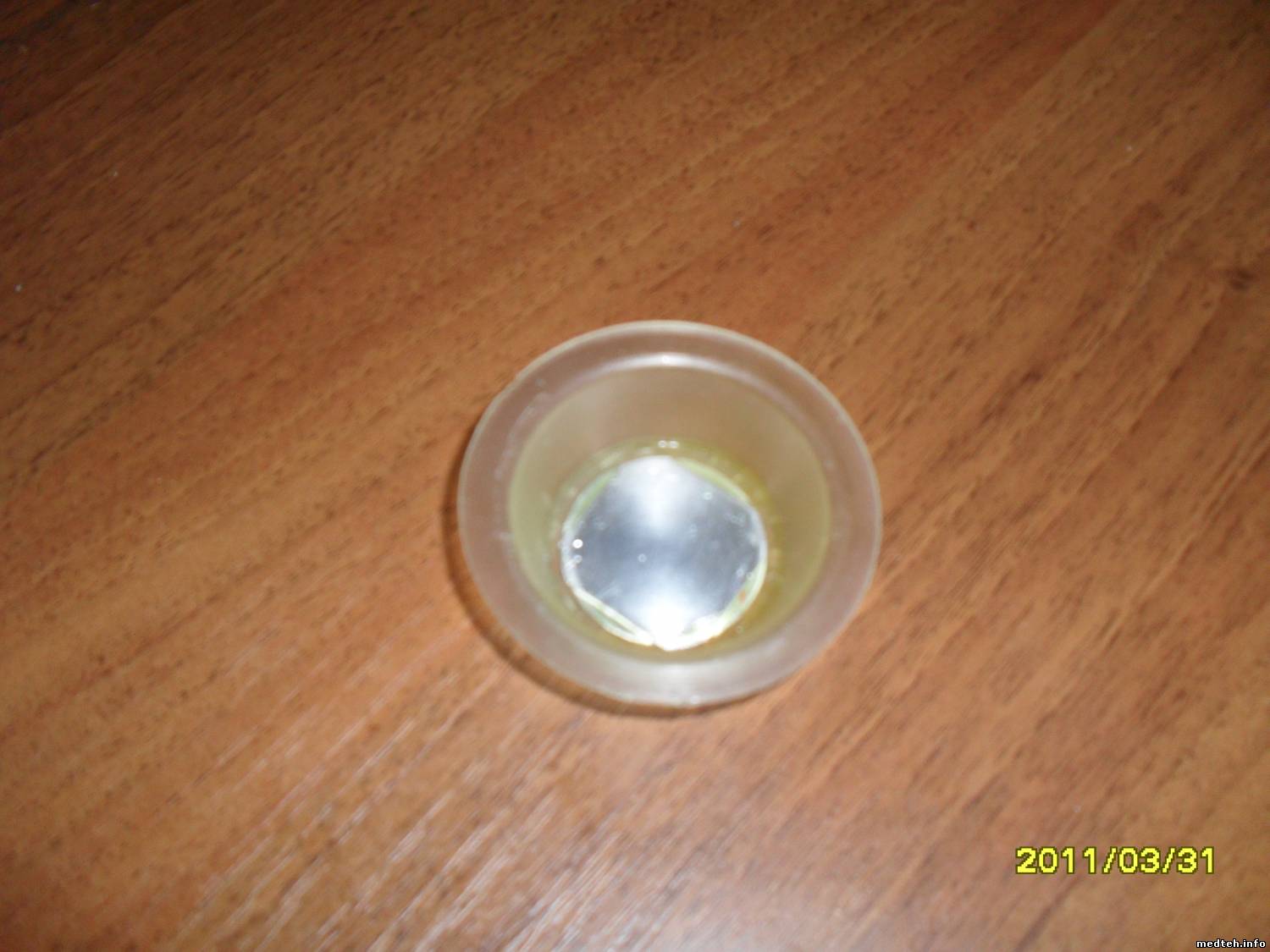

Самому вырезать из оргстекла или листового алюминия. А алюминиевый фильтрик сверху на оргстекло приклеить. От кислородных монометров стеклышко можно примастырить, но стекло часто колится при затяжке.
Информация к размышлению. В интернете стоимость такого окошка от 770р. Поиском легко находится.
Сообщение отредактировал Polo11 - Понедельник, 23.Май.2011, 17:42
Дата: Вторник, 24.Май.2011, 10:45 | Сообщение # 37
У вас сообщений: 303
Инженер по ремонту
OFFлайн
Украина
Украина

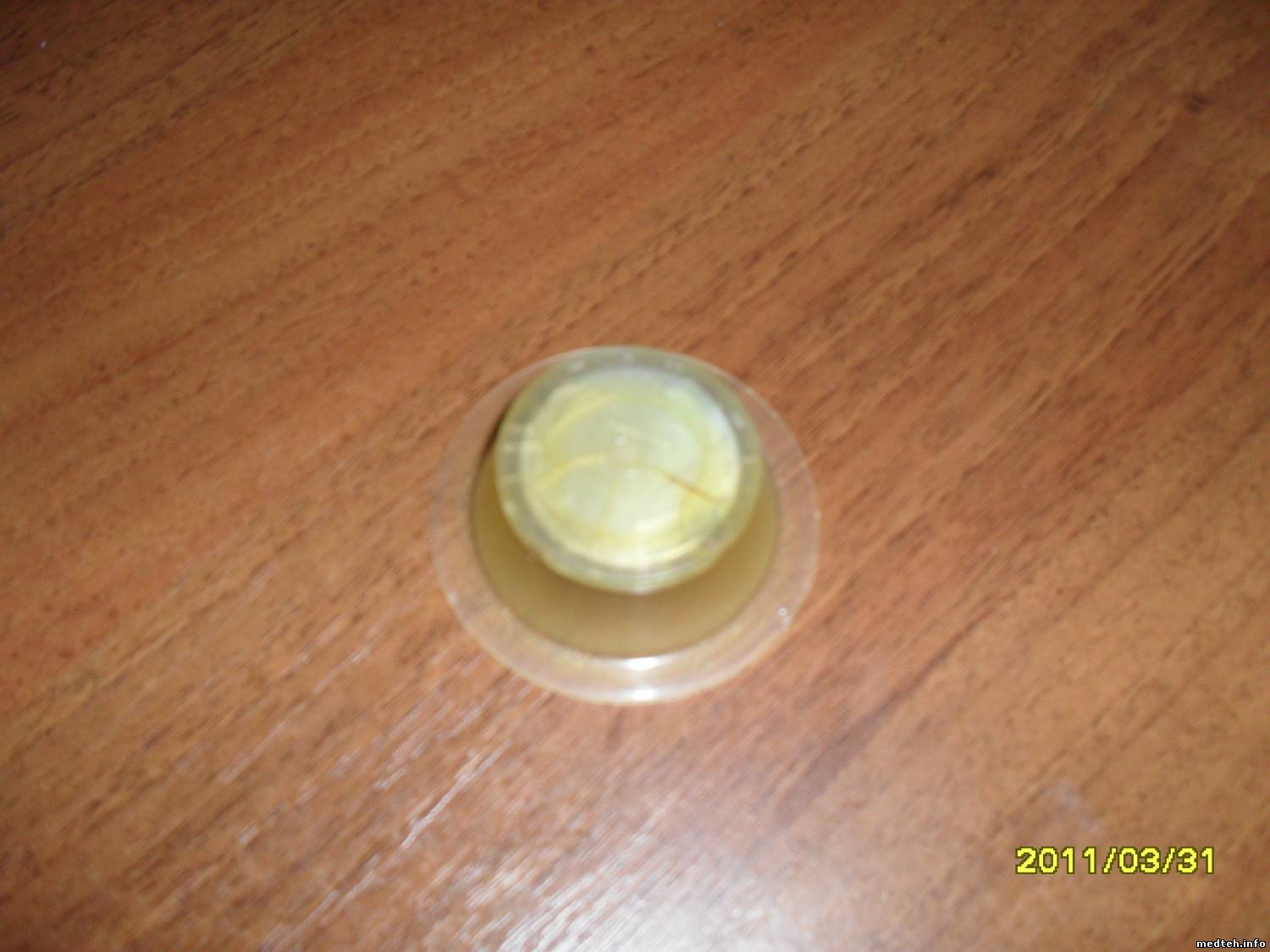

Выходное окно плоским лучше не делать, на крайний случай как временный вариант, ведь не зря же оно такой вдавленной формы. Найдите хорошего токаря и пусть он вытачит из пластика ( или фторопласта) по образцу и подобию десяток окошек я думаю пригодяться, а по цене выйдет дешевле чем закакзывать в интернете.
Дата: Вторник, 24.Май.2011, 13:24 | Сообщение # 38
У вас сообщений: 582
рентген
OFFлайн
Российская Федерация
русский
Quote (Vikey)
Выходное окно плоским лучше не делать, на крайний случай как временный вариант, ведь не зря же оно такой вдавленной формы.
Если на коллиматоре нет выступающих шторок, то ничего страшного в плоском окне нет. Для РУМ-20 прокатит, на современных импортных коллиматорах плоское окно уже не пойдёт.
Дата: Вторник, 24.Май.2011, 14:00 | Сообщение # 39
Заглянувший
У вас сообщений: 1
Инженер
OFFлайн
Российская Федерация
Москва
А что, разве в кожухи не греются? Старое-то видимо и от нагрева растрескалось. Да ещё + старение материала...А оргстекло вообще...если не специальное то весьма корокоживущий вариант. В такой довольно агрессивной среде.
Дата: Вторник, 24.Май.2011, 17:59 | Сообщение # 40
Участник
У вас сообщений: 136
электромеханник
OFFлайн
Российская Федерация
РОССИЯ
окна могут быть и плоскими и "чашечкой" и сферой. самое главное чтобы было установлено выпуклой частью внутрь ( мне попадалось такое что было наоборот) трансформаторное масло ( насколько я понимаю) является тоже своего рода фильтром
