Дата: Воскресенье, 20.Сен.2009, 16:31 | Сообщение # 1
Участник
У вас сообщений: 97
инженер
OFFлайн
Российская Федерация
Рентгенографическая система Proteus XR/i бренда GE. При тестировании тормоз решётки срабатывает, но после теста тормоз отключается и на пульте стола появляются надписи: "BAR" и "?". Снимок не проходит, появляется ошибка "024№. Томограф работает нормально. Где искать неисправность? Заранее спасибо. .
Дата: Воскресенье, 20.Сен.2009, 23:17 | Сообщение # 2
OFFлайн
Российская Федерация
Россия
Aleks, что у тебя за стол обычное второе рабочее место или телештатив?
Quote (Aleks)
При тестировании тормоз решетки срабатывает,но после теста тормоз отключается
ты подразумеваешь тест при снимке или проведение самого снимка? и причем тормоз,( тормоз на кассето держателе стоит для фиксации его относительно трбуки при укладке) а решетка это другое дело- какого типа она у тебя?
Quote (Aleks)
появляются надписи "BAR" и "?".
- это при проведении снимка после первого или уже вторго нажатия кнопки вкл. высокого, и если после какойто задержки то это похоже на отсутствие ответа решетки ( т.е. она не приведенина в действие или нет ее ответа)
Рентгенографическая система Proteus XRi от бренда GE. Столкнулся с такой машиной - ужас! ... Схемы кой-как скачал. Номера разъёмов не совпадают с бумагой. Тормоза не работают и не могу проследить коммутацию. Питание за день само отключается раз по десять и не могу найти причину. Кто чего подскажет - пишите.
У протеусов с тормозами болезнь. питание на тормоза идёт с платы, которая установлена в столе. Если подъёмник стола работает, то поднимайте стол на максисмум. Демонтируйте боковые крышки, стоять придётся на коленях или вообще на пузе. Разберите стол для начала, с парвой стороны в столе за частотным преобразователем увидите плату, на ней как правило вылетает мощный диодный мост. Какое питание пропадает? всего аппарата или отдельных узлов? ....
мост заменил .питание идет. платка которая стоит на пушке(там где дисплей и кнопки тормозов- А3507-01-D) клацает релюшками при нажатии педалей. по схеме они выдают на кабель плюсики. А вот на схемке с магнитами - управление минусом как бы (оно и на самом деле так). нет ни адресов ни блоксхемы приличной. но минус не приходит на магниты стола. и телескоп пушки не центруется автоматически не говоря уже о центровке стола. еще один геморой- постоянно отключается питание на пульте выносном(с которого управляет врач выстрелом)-машина становится. опять же не пойму блоксхему-кто кого питает, кто кого отключает. щелкает на высоковольтном блоке и гаснет пульт . хотя с него и включается вся система через некоторое время. и последний сегодня вопрос-кто торгует серьезно блоками на сегодня для этого уродца? огромное спасибо за ответ .
не добавил -при сбросе питания дисплей на пушке горит, но не управляется
kris1956, не волнуйся, всё нормально. С коммутацией проводов я тоже пытался разобраться, но понял - это гиблое дело.
Цитатаkris1956 ()
но минус не приходит на магниты стола. и телескоп пушки не центруется автоматически не говоря уже о центровке стола.
там на столе с правого боку, где пультик есть неприметная черная кнопочка, которая тормоза на деке (крышке) стола стопорит или отключает, не помню уже. Попробуй её отключить включить. Тормоза на деке должны заработать от педали.
Цитатаkris1956 ()
еще один геморой- постоянно отключается питание на пульте выносном(с которого управляет врач выстрелом)-машина становится. опять же не пойму блоксхему-кто кого питает, кто кого отключает. щелкает на высоковольтном блоке и гаснет пульт . хотя с него и включается вся система через некоторое время.
а что за выносной пульт? Это пульт управления, который в лаборантской стоит?
Цитатаkris1956 ()
и последний сегодня вопрос-кто торгует серьезно блоками на сегодня для этого уродца?
а что именно тебя интересует? Может дешевле к тебе спеца по протеусам прислать? если какие вопросы не по теме есть напиши мне в личку.
.
Цитатаkris1956 ()
не добавил -при сбросе питания дисплей на пушке горит, но не управляется
после сброса питания пульт загружается некоторое время, кнопки в этот момент не работают. ....
Дата: Понедельник, 27.Сен.2010, 09:25 | Сообщение # 10
Участник
У вас сообщений: 65
инженер
OFFлайн
Российская Федерация
Великие луки
уважаемый коллега POLO11 спасибо за помощь. У меня есть еще вопросы и наблюдения. пульт -это тот который в отдельной комнате( с кнопкой выстрела пушки). я не нашел ни какой схемки-к чему и как он подключен-кабелей от него-слава Богу. пропадает на нем питание неожиданно и аппарат отключается или наоборот? но стол при этом работает . через некоторое время кнопки (пуск) оживают . нашел недоделку монтажников- нет заземления на высоковольтном трансе и вертикальном экране.не подведен кабель.может из-за этого срабатывает какая-то защита?опять же нет блок-схемы транса.. и еще-кто торгует запчастями на этот аппарат и кто ремонтирует? надо по стоимости поговорить.
Дата: Понедельник, 27.Сен.2010, 10:32 | Сообщение # 11
У вас сообщений: 582
рентген
OFFлайн
Российская Федерация
русский
Цитатаkris1956 ()
и еще-кто торгует запчастями на этот аппарат и кто ремонтирует? надо по стоимости поговорить.
Запчастями торгуют производители. То есть GE. Если у вас есть необходимость в конкретной запчасти пишите в личку. Просто так о ценах врятли кто будет говорить, сами понимаете все работают только под заказ.
Цитатаkris1956 ()
я не нашел ни какой схемки-к чему и как он подключен-кабелей от него-слава Богу. пропадает на нем питание неожиданно и аппарат отключается или наоборот? но стол при этом работает . через некоторое время кнопки (пуск) оживают
У меня была схожая неисправность, только стол отключался сам по себе. На питающем трансформаторе контакты клемной колодки подгорели. Зачистил и всё ок. Схемы на Протеус встречал в Инете. Надо уточнить про коммутацию пульта и питающего.
Дата: Понедельник, 04.Окт.2010, 15:07 | Сообщение # 14
Участник
У вас сообщений: 65
инженер
OFFлайн
Российская Федерация
Великие луки
помогите!! поднял все штробы- и ... что вы думаете? нулевой провод 25 кв. лежит рядом с трансформатором и аккуратно замотан изолентой. теперь вопрос-где его место подключения. На задней стенке судя по инструкции только земля коммутируется.
Блин! я в восторге.без нуля хреново ,но работало !!! вот и сбрасывала защита на вводном шкафу и на трансе. подскажите куда нолик завести
. коллеги , спасайте. не могу заказать даже запчасти
Дата: Понедельник, 11.Окт.2010, 09:38 | Сообщение # 15
У вас сообщений: 582
рентген
OFFлайн
Российская Федерация
русский
kris1956, на Протеусах при трёхфазном подключении нейтраль не заводят. А вот земля должна быть очень хорошей. Почему так испанцы решили сделать лично я не понимаю.
плата контроля и управления всеми эл.магнитами (та которая над столом)-штурвал А3507-01-D (SPI 0643/2917) плата на пульте управления в кабинете персонала А3024-21-0 / GE PART 2197344 / REPAIR PART 2408144
земля была никакая. объединил ноль и землю до УЗО.т.е. сделал хороший ноль из земли. вроде пошло..... спасибо коллега
Дата: Четверг, 03.Фев.2011, 08:29 | Сообщение # 17
Стажер
У вас сообщений: 14
Инженер
OFFлайн
Российская Федерация
Воронеж
Доброго времени суток! Задались тут поиском рентгеновской трубки для Proteus XRi, при том что, в принципе, необходимо только стекло, без кожуха. Куда не обращалась, дают аналоги (RAD-8), Toshiba не поставляют. Сами GE дают так же целиком трубку, но, слава Богу, оригинал, а за кожух так не хочется переплачивать лишние тысяч 100. Прошу помощи! Может кто приобретал и знает где могут поставить только лампу. Оригинал трубки: Toshiba E7239X.
Сообщение отредактировал yutta - Четверг, 03.Фев.2011, 08:30
Дата: Четверг, 03.Фев.2011, 08:56 | Сообщение # 18
У вас сообщений: 1197
Инженер
OFFлайн
Российская Федерация
Самара
Уважаемая yutta, давайте договоримся о терминах: 1. То, что Вы называете стеклом, называется рентгеновской трубкой. 2. Рентгеновская трубка устанавливается в кожух рентгеновского излучателя. 3. Кожух с установленной трубкой, залитый маслом, отвакуумированный и т.д. (готовый к генерации рентгеновских лучей) называется рентгеновским излучателем. Что касается Вашего вопроса, то: 1. У рентгеновского питающего устройства имеется список (библиотека) трубок, с которыми оно может работать. Поэтому можно существенно расширить номенклатуру поиска, конечно с учётом габаритно-установочных размеров. 2. Искать отдельную трубку следует в том случае, когда Вы уверены, что сможете правильно зарядить её в излучатель. Процедура эта не так проста как кажется на первый взгляд, поскольку требует хотя-бы минимального набора оборудования для, например, вакуумирования и центрации. Плюс к тому элементы герметизации (прокладки) разового употребления. 3. Именно поэтому, во избежание претензий после неправильной сборки, серьёзные фирмы торгуют не отдельными трубками, а излучателями в сборе.
Дата: Четверг, 03.Фев.2011, 10:50 | Сообщение # 19
У вас сообщений: 216
рентгеновское оборудование
OFFлайн
Российская Федерация
Подмосковье
yutta, добрый день! Как говорил выше Алекс-200, трубку без кожуха вы скорее всего не найдете. Могу предложить излучатель в сборе за разумные деньги. За подробностями в личку.
Дата: Четверг, 03.Фев.2011, 10:51 | Сообщение # 20
Стажер
У вас сообщений: 29
инженер-электроник
OFFлайн
Российская Федерация
Кемерово
Добрый день, коллеги! Имеется Proteus XRi 2007г. Проблема такая: при включении засвечивается индикация на пульте и на этом всё останавливается. Ни на какие кнопки аппарат не реагирует. Документации нет. Подскажите, где можно нарыть схемки, может есть у кого? Аппарат находится в 1300км от нас, тяжеловато несколько раз ездить, хочется хоть как-то подготовиться перед поездкой.....
Дата: Четверг, 03.Фев.2011, 10:51 | Сообщение # 21
Медтехник
OFFлайн
Российская Федерация
.
Обычно так бывает когда "бортуешь" местных на электронных торгах ...
Лицензия-то на ТО есть? Ведь в соответствии с положениями о лицензировании в вашей организации в обязательном порядке должна быть эксплуатационно-техническая документация на обслуживаемую МТ ... Прежде всего, настоятельно обращайтесь к руководству своей организации! ... Торги, ведь, выиграли ... А оно, руководство, не знало что собирается "выигрывать" (отжимать)? ... Теперь пусть во всю работает!!! ...
Дата: Четверг, 03.Фев.2011, 10:51 | Сообщение # 23
Стажер
У вас сообщений: 29
инженер-электроник
OFFлайн
Российская Федерация
Кемерово
ЦитатаMyatrick ()
Обычно так бывает когда "бортуешь" местных на электронных торгах ...
Лицензия-то на ТО есть? Ведь в соответствии с положениями о лицензировании в вашей организации в обязательном порядке должна быть эксплуатационно-техническая документация на обслуживаемую МТ ... Прежде всего, настоятельно обращайтесь к руководству своей организации! ... Торги, ведь, выиграли ... А оно, руководство, не знало что собирается "выигрывать" (отжимать)? ... Теперь пусть во всю работает!!! ...
"Передовик" (интересно, что вы кому передаёте?), я Обращался к умным людям, а не к "умникам". Вы не на том форуме сидите! Вам в курилку кости другим перемывать! Торгов не "выигрывали", а больница сама на нас вышла. Лицензии есть и головы тоже, работаем с Электроном 10 лет, а это оборудование как бы не наше, вот и интересуюсь где, чего поискать. А умничать не стОит!
Вдогонку. Так называемые "местные", там уже "налечили" так, что один аппарат полгода стоял, пока наши не вылечили, только тот "электроновский" был ... Так что, даже "отжимать" не пришлось. bye2 А по Вашему ответу: если Вы не компетентны в пох вопросах, то не стОит здесь вообще какие-либо комментарии оставлять, умнее выглядеть будете ...
Дата: Четверг, 03.Фев.2011, 10:51 | Сообщение # 24
Медтехник
OFFлайн
Российская Федерация
.
Уважаемый Myatrick, Вы ещё раз вдумчиво прочтите контекст своего первого поста, откройте указанную мною ссылку в сообщ.2, и поймёте сами, что Ваше последующее бахвальство как-то ни к чему ... Кто знает - тот знает, и делает всегда и везде, и имеет необходимый комплект ЭТД ... (Или Вы тот самый руководитель, который не хочет работать, а хочет выезжать "на горбе" своих медтехников?!)
ЦитатаMyatrick ()
... а это оборудование как бы не наше
Так отдайте его тем кто знает, чем быть как те "местные" ... .
А на то и "умник", чтобы не грызли друг другу глотки! ... Надеюсь, это-то Вы поймёте, если ещё не поняли! ... И на этом давайте закончим препирательства!
Дата: Четверг, 03.Фев.2011, 10:52 | Сообщение # 25
Стажер
У вас сообщений: 29
инженер-электроник
OFFлайн
Российская Федерация
Кемерово
Спасибо всем "специалистам" за "активное участие и помощь"! Если бы не "помощь" зала, пришлось бы плату пульта покупать, а так ещё и продавалка платы для пульта с заморочками оказался.... Пришлось освоить новую тему. Пульт починил самостоятельно. В очередной раз убеждаешся, что если хочешь сделать правильно, сделай сам , не пользуйся советами... Тема закрыта. Вопросы в личку.
Дата: Четверг, 03.Фев.2011, 10:52 | Сообщение # 27
У вас сообщений: 262
рентгентехника
OFFлайн
Российская Федерация
Белые ночи
yusupovd92, чо такой ленивый или стеснительный? Посмотрел бы http://www.medteh.info/forum/33-1850-1 , написал бы бывалым. глядишь и помогут, а так то для приличия надо бы хоть модель коллиматора указывать!
Дата: Четверг, 03.Фев.2011, 10:52 | Сообщение # 29
Участник
У вас сообщений: 166
Стажер
OFFлайн
Российская Федерация
Москва

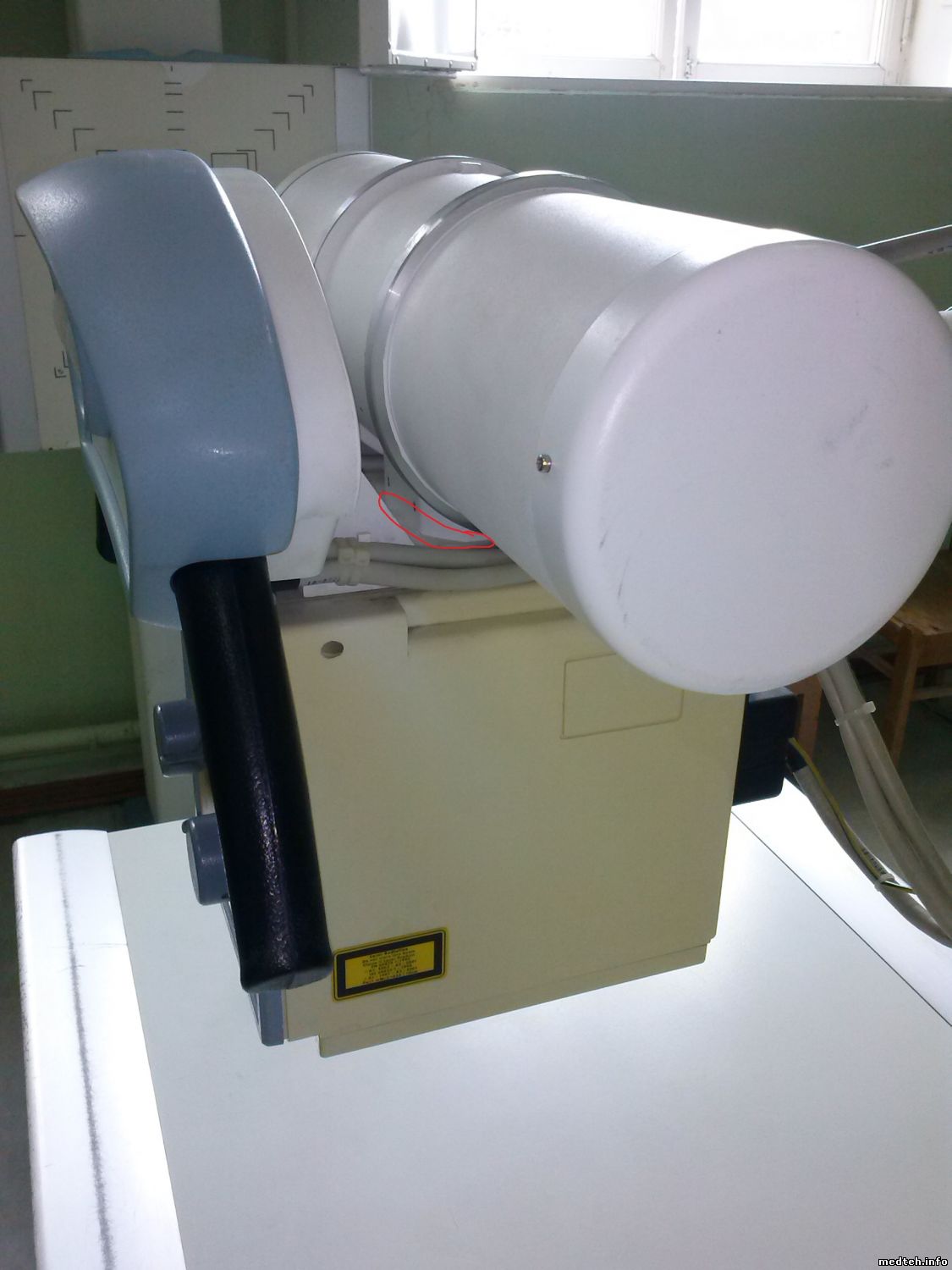

Здравствуйте, коллеги. Не стал создавать новую ветку (и не надо!), хотел поинтересоваться здесь. Имеется машинка 2006 года выпуска. Трубку заменили в 2012. В один день персонал больницы заметил на столе капли масла. При осмотре было выявлены явные следы технической жидкости в центре трубки. Фото ниже. Хотелось бы услышать: трубку под замену однозначно? В связи с чем может быть вызван такой масляный процесс?
Дата: Четверг, 03.Фев.2011, 10:52 | Сообщение # 30
Техник
У вас сообщений: 413
инженер
OFFлайн
Российская Федерация
Питер
Снимите колиматор посмотрите откуда что потекло. Видать ее перегрели. Думаю механическое воздействие можно исключить. Кстати трубу можно привести в порядок,но своими силами есть в интернете компании которые этим занимаются. Будет дешевле чем брать новую
Сообщение отредактировал spartanec87 - Пятница, 07.Июл.2017, 16:15
Дата: Четверг, 03.Фев.2011, 10:53 | Сообщение # 31
У вас сообщений: 303
Инженер по ремонту
OFFлайн
Украина
Украина
О какой замене трубы вы говорите? Сначала определитесь откуда масло, есть в трубе воздух? В крайнем случае долить масло, провакуумировать, заменить выходное окошко, прокладку.
Дата: Четверг, 03.Фев.2011, 10:53 | Сообщение # 32
Техник
У вас сообщений: 413
инженер
OFFлайн
Российская Федерация
Питер
Вы видимо не внимательно прочитали мое сообщение. Я сказал снять колиматор глянуть откуда масло. Трубу восстановить чем менять. Но не своими силами, так как человек который п нет явно не сможет ни вакуумирования ни заменить окно.
Дата: Четверг, 03.Фев.2011, 10:53 | Сообщение # 33
У вас сообщений: 303
Инженер по ремонту
OFFлайн
Украина
Украина
spartanec87, мое сообщение адресовано не вам, а Tuwer, . Просто как можно говорить о замене при обнаружении потеков масла. Если в машине масло потечет ее тоже нужно менять?
Дата: Четверг, 03.Фев.2011, 10:53 | Сообщение # 34
Техник
У вас сообщений: 413
инженер
OFFлайн
Российская Федерация
Питер
Vikey, мои извинения. Видимо автор не компетентен в технических вопросах, так как начал задавать вопрос не проведя самостоятельно диагностики. Увидел написал, получил ответ сделал))) а тут умельцев много насоветуют сейчас заменить трубку ))))
Дата: Четверг, 03.Фев.2011, 10:53 | Сообщение # 35
У вас сообщений: 1197
Инженер
OFFлайн
Российская Федерация
Самара
Tuwer, пожалуйста, не пренебрегайте терминологией! Трубка - вакуумный прибор (стеклянный), устанавливаемый в кожух излучателя. Вы говорите об излучателе, а называете его трубкой. В Вашем случае, скорее всего, масло подтекает из выходного окна излучателя по причине деградации материала окна. Это довольно частое явление. Лечится заменой окна с последующим вакуумированием излучателя.
Дата: Четверг, 03.Мар.2011, 20:29 | Сообщение # 36
Участник
У вас сообщений: 65
инженер
OFFлайн
Российская Федерация
Великие луки
Благодарю всех, кто помогал! Проблема решена. Откючалась периодически консоль ATP. Причина - преобразователь DC/DC на входе консоли, который формирует стабильное напряжение 12 в. Он, гад китайский, стабильно дох. Кстати в этом аппарате уже меняли процесссорную плату, с тем же диагнозом в гарантийный период. Выяснилось позже. Плату эту те кто менял,оставили (видимо на запчасти). Мы с нее сняли этот преобразователь и воткнули в рабочую. Через день все повторилось. Заказали преобразователь, а вместо него наскоро прилепили БУ компьютерный БП. На нем рентген отработал 1,5 месяца без сбоев. Включать, правда, приходилось в определенной последовательности из-за нашего атономного от системы БП. Что поделаешь, почта у нас не мериканская Когда пришел заказ (TEN 1212), вставили его. Работает.
Дата: Воскресенье, 12.Июн.2011, 23:28 | Сообщение # 37
Стажер
У вас сообщений: 8
Инженер
OFFлайн
Российская Федерация
Тамбов
Здравствуйте, прошу помощи. Аппарат GE Proteus XRi, возникла следующая проблема: после включения и 3-х (иногда 2-х) снимков выводится на пульте, там где отображаются киловольты, ошибка E11. Сервис GE по этому поводу сказал, что могли состариться банки конденсаторов (4-е штуки внутри питающего устройства по 450 вольт 370 микрофарад). Банки снял, померил - ёмкость нормальная. Начал копать дальше: происходит такая ситуация - производится два-три снимка, возникает ошибка, после этого (первая ситуация) любой из верхних конденсаторов одного плеча держит на себе где-то 400 вольт, нижний - 150. Через некоторое время напряжение выравнивается - по 300 вольт, ошибка пропадает и аппарат работает нормально уже до его отключения и последующего включения. Вторая же ситуация хуже: также три снимка, только напряжения на конденсаторах уже 470 и 100 вольт. Решается: отключаем питание, ждем хотя бы частичной разрядки, включаем заново.
Что делать - уже не знаю, может дело в платах заряда/разряда, хотя с ними вроде всё нормально ... Странно ещё то, что на обслуживании несколько аппаратов такого рода и 2-а из них (2006 года выпуска) имеют подобную проблему. Так что может кто уже встречался, что делали? Или, может, посоветуете куда копать? ...
Дата: Вторник, 14.Июн.2011, 15:20 | Сообщение # 38
Участник
У вас сообщений: 57
инженер
OFFлайн
Российская Федерация
Soviet Union
похоже электролитам хана, раз такой перекос после снимка. Там только 3700мкФ, а не 370. У меня в этом году два электролита взорвались на таком аппарате и тоже 2006г.в. Ну и сопротивление сети желательно проверить, если есть чем. Чтобы 0,17Ом было.
Сообщение отредактировал Pakhan - Вторник, 14.Июн.2011, 16:08
Дата: Вторник, 14.Июн.2011, 22:17 | Сообщение # 39
Стажер
У вас сообщений: 8
Инженер
OFFлайн
Российская Федерация
Тамбов
Quote (Pakhan)
похоже электролитам хана, раз такой перекос после снимка. Там только 3700мкФ, а не 370. У меня в этом году два электролита взорвались на таком аппарате и тоже 2006г.в. Ну и сопротивление сети желательно проверить, если есть чем. Чтобы 0,17Ом было.
Спасибо, сомнения подтверждаются... Кстати, не подскажите, где электролиты покупали? Просто такой емкости довольно нечасто в продаже видел...
Дата: Вторник, 14.Июн.2011, 22:34 | Сообщение # 40
У вас сообщений: 582
рентген
OFFлайн
Российская Федерация
русский
После включения аппарата посмотрите на яркость свечения светодиодов заряда конденсаторов, а также на температуру и состояние разрязающих эти конденсаторы сопротивлений. И сравните увиденное при появлении ошибки.
