РДК Diagnost 56 ф.Philips
PLASEROДата: Воскресенье, 01.Дек.2013, 14:09 | Сообщение # 121
Участник
У вас сообщений: 73
биомедицинская инженерия
OFFлайн
Российская Федерация

Владимир
Развитие сюжета:

на реле включающее мотор не приходит 24В, а лишь 1,4-1,9В. По диаграмме это сигнал RQTISR +24V.
Проверили источник 24В - ок
Микрики крайних положений SH S1 S2 - ок
затем поиск затруднился, так как остальная цепочка до документации на аппарате не подписана, или труднодоступно подписана.

hobot111Дата: Воскресенье, 01.Дек.2013, 14:32 | Сообщение # 122
Завсегдатай
У вас сообщений: 284
инженер отделения луч. диагностики
OFFлайн
Российская Федерация

соловьиный край
Подключайте шерлок, это значительно упростит диагностику аппарата.Вы хотя бы прочитаете ошибки. Для поиска без шерлока необходимо отлично знать аппарат и иметь документацию так как причин отсутчтвия наклона стола может быть много.

zvm47Дата: Воскресенье, 01.Дек.2013, 22:58 | Сообщение # 123
У вас сообщений: 167
инж
OFFлайн
Российская Федерация

Москва
Дорогой друг.
Программа SHERLOK может правильно работать только с о старыми ноутами не лучше 486 или 386 PENTIUM M уже создает проблемы связи
с аппаратом, т.е.виснет. Следует добавить, что аппараты 1992 года выпускались с гидравликой и в генераторном шкафу у таких аппаратов
на дверке внутри висела специальная плата SHERLOK вместе с кабелями один из которых подключался к монитору.
Позже гидравлику заменил SPAIDER тогда и стала осуществляться настройка через ноутбук. Но это лирика, и причины отсутствия поворота стола
в таких аппаратах несколько разнятся. Уточни что реально есть, подключи SHERLOK в виде платы или программы тогда будет ясно куда лезть
в аппарате. Отсутствие напряжения на реле защиты говорит только об одном процессор отловил ошибку и запретил работу. Ошибка может быть в
десятке мест в том числе и не связана с устройством поворота стола.
Виктор

PLASEROДата: Понедельник, 02.Дек.2013, 09:16 | Сообщение # 124
Участник
У вас сообщений: 73
биомедицинская инженерия
OFFлайн
Российская Федерация

Владимир
Шерлок подключить не удается, нет в наличии такого древнего и живого компа.
Если вручную нажать на реле - стол поворачивается. осталось найти обрыв в сети 24в. Ошибок и малфункшн аппарат не выдает.
часть линии 24V, которая затем становиться RQTIST и питает реле, мы проверили. другую - не представляем как она выглядит (кружочком) еще было бы здорово если подсказали что из себя представляет ключ К1 на схеме

hobot111Дата: Понедельник, 02.Дек.2013, 10:05 | Сообщение # 125
Завсегдатай
У вас сообщений: 284
инженер отделения луч. диагностики
OFFлайн
Российская Федерация

соловьиный край

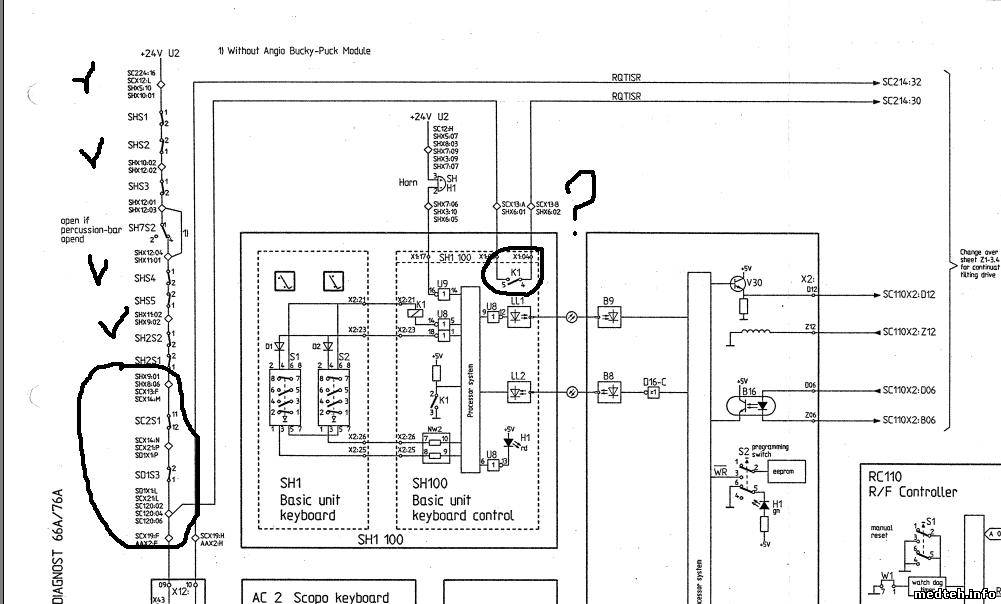

Как я понимаю, слева в круге цепи разьемов. К1 это реле и его контакты.

PLASEROДата: Понедельник, 02.Дек.2013, 10:15 | Сообщение # 126
Участник
У вас сообщений: 73
биомедицинская инженерия
OFFлайн
Российская Федерация

Владимир
это не то реле, которое занимается двигателем стола. то на другой схеме и зовется sck3. и к тому же k1 находится на sh1000
вопрос также в адекватности данной схемы ключей для 56го диагноста


Сообщение отредактировал PLASERO - Понедельник, 02.Дек.2013, 10:18

hobot111Дата: Понедельник, 02.Дек.2013, 10:52 | Сообщение # 127
Завсегдатай
У вас сообщений: 284
инженер отделения луч. диагностики
OFFлайн
Российская Федерация

соловьиный край
Правильно на sh100 есть реле К1 и его контакты,которые вы обвели в кружочек.

PLASEROДата: Понедельник, 02.Дек.2013, 11:02 | Сообщение # 128
Участник
У вас сообщений: 73
биомедицинская инженерия
OFFлайн
Российская Федерация

Владимир
а что собой представляет эта плата? это контроллер клавиатуры на самом аппарате у ручек управления?

hobot111Дата: Понедельник, 02.Дек.2013, 11:13 | Сообщение # 129
Завсегдатай
У вас сообщений: 284
инженер отделения луч. диагностики
OFFлайн
Российская Федерация

соловьиный край
Цитата PLASERO ()
это контроллер клавиатуры на самом аппарате у ручек управления?

Правильно ,он находиться под кнопками на столе.

PLASEROДата: Понедельник, 02.Дек.2013, 11:32 | Сообщение # 130
Участник
У вас сообщений: 73
биомедицинская инженерия
OFFлайн
Российская Федерация

Владимир
к1 является частью механизма ручки поворота, состоящей из 3 микриков и потенциометра? т.е. 24в идут через ручку или нет?

hobot111Дата: Понедельник, 02.Дек.2013, 12:09 | Сообщение # 131
Завсегдатай
У вас сообщений: 284
инженер отделения луч. диагностики
OFFлайн
Российская Федерация

соловьиный край
K1 - это контакты реле ( обведенные кружочком на вашей схеме) которые находятся на плате sh100. эта плата с кнопками находится на самом столе, а управление наклоном ручкой с потенциометром находится вверху на скопомате и там другая схема.

ParkincjnДата: Понедельник, 02.Дек.2013, 14:13 | Сообщение # 132
Участник
У вас сообщений: 104
Электромеханник
OFFлайн
Российская Федерация

Хабаровск
Повороты стола зависят от позиционирования, т. е. все должно стоять на своих местах, только в этом случаи цепь по управлению будет замкнутой, можно напряжение искать по концевикам ( в случаи если не отрабатывает какой-нибудь концевик). Есть схема расположения концевиков, влияющих на поворот стола. Логику можно обойти в крайнем случаи. Работа творческая.

zvm47Дата: Понедельник, 02.Дек.2013, 19:18 | Сообщение # 133
У вас сообщений: 167
инж
OFFлайн
Российская Федерация

Москва
Добрый день.
Вопрос- с пульта стола есть ли поворот ? если есть, то защитные цепи ,которые вы проверяете в норме. На Х12 конт. 9 в пульте оператора обязательно должно быть 24В. После нажатия ручки поворота оно появляется и на контакте 8 тогда срабатывает реле защиты SK3.
Из отмеченного в кружечке все SD находятся под большой крышкой сзади аппарата а SH внизу со стороны ног пациента.
Смотри индикаторы на плате системного контроллера SC110 по ним многое можно понять.
Виктор


zvm47Дата: Понедельник, 02.Дек.2013, 19:20 | Сообщение # 134
У вас сообщений: 167
инж
OFFлайн
Российская Федерация

Москва
В принципе можно 24В напрямую подать на защитное реле, тогда игнорируются все защитные цепи.

AVAMДата: Понедельник, 02.Дек.2013, 20:12 | Сообщение # 135
Завсегдатай
У вас сообщений: 299
инженер
OFFлайн
Российская Федерация

москва
А с помощью кнопки "майло" стол начинает движение? Если поедет, то виноват концевик на потолочном штативе.

PLASEROДата: Вторник, 10.Дек.2013, 18:48 | Сообщение # 136
Участник
У вас сообщений: 73
биомедицинская инженерия
OFFлайн
Российская Федерация

Владимир
Вообщем все дело оказалось в микрике у ручки. там их три. центральный отвечает и передает +24V. Микрик звонился, это и запутало. Звонился то звонился, но вместо 24 передавал 1,9. Замели - все ок.

hobot111Дата: Суббота, 25.Янв.2014, 18:19 | Сообщение # 137
Завсегдатай
У вас сообщений: 284
инженер отделения луч. диагностики
OFFлайн
Российская Федерация

соловьиный край
Добрый день.Подскажите кто где берет зубчатые ремни привода деления снимков скопии аппарата.

Сообщение отредактировал hobot111 - Понедельник, 27.Янв.2014, 11:03

hobot111Дата: Вторник, 28.Янв.2014, 09:18 | Сообщение # 138
Завсегдатай
У вас сообщений: 284
инженер отделения луч. диагностики
OFFлайн
Российская Федерация

соловьиный край
Может подскажете название,шаг и.т.д.

Сообщение отредактировал hobot111 - Вторник, 28.Янв.2014, 11:16

medplusДата: Вторник, 28.Янв.2014, 18:37 | Сообщение # 139
Техник
У вас сообщений: 305
специалист
OFFлайн
Российская Федерация

Орёл
А почему не позвонить на фирму? А на ремнях марка написана.

medplusДата: Суббота, 01.Фев.2014, 12:39 | Сообщение # 140
Техник
У вас сообщений: 305
специалист
OFFлайн
Российская Федерация

Орёл
Опустили стол из верт. положения в горизонт. в О град. и всё-обратно не хочет-ни с ЭСУ ни с пульта ,реле срабатывают ,а контакторы -нет ,дека тоже никуда не движется.Кнопка STOP,аварийные концевики,предохр.,с/диоды на БП внизу- всё в норме на обеих платах,а не едем.Что искать кто знает?

hobot111Дата: Суббота, 01.Фев.2014, 13:07 | Сообщение # 141
Завсегдатай
У вас сообщений: 284
инженер отделения луч. диагностики
OFFлайн
Российская Федерация

соловьиный край
Просмотрите ошибки с помощью шерлока.

medplusДата: Суббота, 01.Фев.2014, 20:23 | Сообщение # 142
Техник
У вас сообщений: 305
специалист
OFFлайн
Российская Федерация

Орёл
Такой возможнсти у меня нет.

NadeborДата: Воскресенье, 02.Фев.2014, 08:39 | Сообщение # 143
Участник
У вас сообщений: 50
Инженер
OFFлайн
Российская Федерация

РФ
Подобное было. Неисправность была в джойстике управления декой на панели ЭСУ. При его нажатии дека должна встать по лучу. Кнопка джойстика запала в нижнем положении.

medplusДата: Воскресенье, 02.Фев.2014, 16:28 | Сообщение # 144
Техник
У вас сообщений: 305
специалист
OFFлайн
Российская Федерация

Орёл
Завтра поробую.

medplusДата: Понедельник, 03.Фев.2014, 17:15 | Сообщение # 145
Техник
У вас сообщений: 305
специалист
OFFлайн
Российская Федерация

Орёл
проверил-всё в норме-нажимается,замыкается-реле щёлкают,а контакторы нет.Вобщем ничего недвижется,что искать?И ещё-ЭСУ двигаешь ближе к столу-на мониторе круг переходит в шестиоугольник-снимок обрезан по краям,хотя диафрагма открыта-вот ещё вопрос?

AVAMДата: Понедельник, 03.Фев.2014, 20:24 | Сообщение # 146
Завсегдатай
У вас сообщений: 299
инженер
OFFлайн
Российская Федерация

москва
Попробуйте подвигать потолочный штатив.

Сообщение отредактировал AVAM - Понедельник, 03.Фев.2014, 21:23

medplusДата: Понедельник, 03.Фев.2014, 22:21 | Сообщение # 147
Техник
У вас сообщений: 305
специалист
OFFлайн
Российская Федерация

Орёл
Штатив ставлю в ПАРКИНГ,нажимаю кнолку МИЕЛО-всё без изменений.

AVAMДата: Вторник, 04.Фев.2014, 00:26 | Сообщение # 148
Завсегдатай
У вас сообщений: 299
инженер
OFFлайн
Российская Федерация

москва
Попробуй посмотреть потолочный концевик, прозвони провода в гофре.

medplusДата: Вторник, 04.Фев.2014, 11:42 | Сообщение # 149
Техник
У вас сообщений: 305
специалист
OFFлайн
Российская Федерация

Орёл
Это вариант,но ведь в ПАРКИНГЕ лампы на пульте центратора все высвечиваются-как- бы всё в норме или нет?

AVAMДата: Вторник, 04.Фев.2014, 20:19 | Сообщение # 150
Завсегдатай
У вас сообщений: 299
инженер
OFFлайн
Российская Федерация

москва
На лампы я никогда не смотрел.
На всякий случай проверь контакт предохранителей в ноге еще раз, похоже нет 24в.

rodon79Дата: Среда, 05.Фев.2014, 23:27 | Сообщение # 151
Завсегдатай
У вас сообщений: 220
техник
OFFлайн
Российская Федерация

Россия
села батарейка на плате sc102 в ноге или ртутный датчик спайдера глючит

Сообщение отредактировал rodon79 - Среда, 05.Фев.2014, 23:28

medplusДата: Четверг, 06.Фев.2014, 14:26 | Сообщение # 152
Техник
У вас сообщений: 305
специалист
OFFлайн
Российская Федерация

Орёл
а батарейка меняется при включенном аппарате или всё равно?

hobot111Дата: Четверг, 06.Фев.2014, 15:23 | Сообщение # 153
Завсегдатай
У вас сообщений: 284
инженер отделения луч. диагностики
OFFлайн
Российская Федерация

соловьиный край
Цитата rodon79 ()
села батарейка на плате sc102 в ноге или ртутный датчик спайдера глючит

При ртутном датчике нет наклона стола а здесь нет движений вообще.
Дохлый аккумулятор, который в ноге, ведет себя совсем по другому.

hobot111Дата: Четверг, 06.Фев.2014, 15:25 | Сообщение # 154
Завсегдатай
У вас сообщений: 284
инженер отделения луч. диагностики
OFFлайн
Российская Федерация

соловьиный край
Цитата medplus ()
а батарейка меняется при включенном аппарате или всё равно

Насколько я помню там аккумулятор. Менять можно на выключенном аппарате.

badpahanДата: Четверг, 13.Фев.2014, 08:51 | Сообщение # 155
Стажер
У вас сообщений: 41
инженер
OFFлайн
Российская Федерация

Оренбург
была похожая проблема....спаслись заменой платы на которой и стоит тот самый аккумулятор (благо была плата)
возможно сработал ртутный датчик в самой ноге.
и еще вопрос а на самом ЭСУ аппарат вам что нибудь пишет?


Сообщение отредактировал badpahan - Четверг, 13.Фев.2014, 08:52

medplusДата: Пятница, 14.Фев.2014, 16:36 | Сообщение # 156
Техник
У вас сообщений: 305
специалист
OFFлайн
Российская Федерация

Орёл
на ЭСУ- MEL FUNKT.светится тел. трубка и нажатием 2 кнопок надпись не сбрасывается.

badpahanДата: Понедельник, 17.Фев.2014, 09:18 | Сообщение # 157
Стажер
У вас сообщений: 41
инженер
OFFлайн
Российская Федерация

Оренбург
проверьте джостики..похоже нет 24V
возможно проблемы в Safeti цепи
и еще вопрос а вы проверяли при нажатии на движение приходят 24V на главный контактор? (на сколько помню все идет через него, если не ошибаюсь. наклон стола точно через него)

medplusДата: Понедельник, 17.Фев.2014, 16:56 | Сообщение # 158
Техник
У вас сообщений: 305
специалист
OFFлайн
Российская Федерация

Орёл
джостики проверял-всё звонится .В ноге два контактора-кто из них главный?

badpahanДата: Среда, 19.Фев.2014, 07:42 | Сообщение # 159
Стажер
У вас сообщений: 41
инженер
OFFлайн
Российская Федерация

Оренбург
на память тяжело вспомнить, а аппарата рядом нет....тот что К1, стоит вроде по центру ноги...

SIДата: Четверг, 19.Фев.2015, 12:02 | Сообщение # 160
Участник
У вас сообщений: 97
R-техник
OFFлайн
Российская Федерация

ЮФО
Philips Diagnost 56 1997 г. мedio 65 СР-Н
Работает с утра, Снимков 5 или 7. Потом просто тупо молчит. Ошибок нет. Погдотовка проходит готовность есть, при втором нажатии загорается на крайней слева вверху плате в шкашу светодиод и более нечего.


Сообщение отредактировал SI - Четверг, 05.Мар.2015, 07:34

Поиск:



Статистика Форума
Последние обновления тем: Новые файлы хранилища: Новые участники: Top10 участников:
1. ИВЛ Sechrist Millenni...[fyny (23.Дек.2024)]
2. Картриджи HIFU SMAS[sash19771 (21.Дек.2024)]
3. УЗИ Aloka Prosound Al...[ASPMaster (20.Дек.2024)]
4. КУПЛЮ/ПРИМУ в дар эле...[shabalov10 (20.Дек.2024)]
5. ИВЛ для новорожденных...[top_ed (19.Дек.2024)]
6. Монитор прикроватный ...[rodnmuzvn (19.Дек.2024)]
7. Аппарат передвижной «...[JesII (19.Дек.2024)]
8. Стерилизатор плазменн...[Элимхан (19.Дек.2024)]
9. Автоматическая переда...[Oldboy (19.Дек.2024)]
1. Офтальмологическая ус...[31.Окт.2024]
2. Cardinal-Health-VELA-...[03.Окт.2024]
3. Service Manual HAMILT...[02.Окт.2024]
4. Mindray DC-7 (ПО)[09.Сен.2024]
5. Руководство по эксплу...[26.Авг.2024]
6. Пароли для принтеров ...[20.Авг.2024]
7. СПГА-100-1-НН РУКОВОД...[05.Июн.2024]
8. Accuvix v20 - Service...[11.Апр.2024]
9. ГП 40 МО[19.Мар.2024]
10. BBraun Perfusor Compa...[14.Мар.2024]
1. VladF[22.Дек.2024]
2. andrey162007[21.Дек.2024]
3. amgadm[20.Дек.2024]
4. Lerena[20.Дек.2024]
5. maxxv[20.Дек.2024]
6. shabalov10[20.Дек.2024]
7. ivaschkov2010pavevl[20.Дек.2024]
8. Alihanov[20.Дек.2024]
9. dimfo[20.Дек.2024]
10. Vitalii[19.Дек.2024]
МастерБаку[582]
Yulana34[177]
Serg74[160]
Dimitrius[129]
naves[121]
РОМУЛ[120]
bektyish[120]
madmac[116]
Алекс-200[114]
begun_a[112]
