Уважаемые коллеги, приходилось ли кому нибудь ремонтировать такой аппарат. Ругается четвертой ошибкой (POWER RELAY FAULT), т.е. отказ реле мощности. Техника Французская (TROPHY RADIOLOGIE). Документации практически никакой, кроме справочника пользователя. Кто поставил- неизвестно, вроде бы через всемирный банк. Сейчас и концов не найти. Представительства фирмы в Росии похоже тоже нет. По крайней мере, не нашел в Сети ничего. Диагноз- пора в утиль? С Уважением.
Предохранители целы, питание есть. По крайней мере со стабилизаторов. Смотрел, вроде, внимательно, старался не пропустить. Плохо без схемы. Реле не разборные, не считал сколько, но порядка двух десятков. Включение их в определяет величину напряжения на первичной обмотке главного трансформатора. (В зависимости от уставок mA и kV). РИД представляет собой моноблок. Залипших контактов реле нет, я проверял. Пилить корпуса реле? А может неисправны цепи управления? Не очень хочется прибегать сразу к радикальным мерам. С Уважением.
а они на подложках , снять можно или выпаивать? надо по размеру прикинуть кто относиться к силовой части и можно ли на руках скомутировать проверку ( подать питание на обмотку отдельное) чтоб проверить контакты на замыкание, иногда чем круче неисправность - проще сама действительность. скинь навсякий случай фотки, вдруг похож на что нибудь, но под другим названием
Снять можно, коммутация отдельными клеммами. Проверить по одному реле вполне возможно. Уверенно оценить состояние контактов без разборки не получится. Попробую. Есть в области еще несколько таких аппаратов. Сейчас пробую договориться и проверить платы. Выглядит довольно стандартно. Вертикальный штатив с поперечной консолью на которой смонтирован моноблок. Консоль поворачивается на 90 градусов. Можно подкатить стол- каталку или сделать снимки на стойке. Решетки и экспонометра нет. Что то вроде ФЦ-01 без цифровой камеры и с возможностью поворота консоли. (Компановка) Фото есть пока только пульта из книжки Maintenance Manual. Я ее взял с собой, но пользы мало.
Что-то в сети на OMNIX N300 ST всё же есть, но надо платить. Начнём с того что все 20 релюх одновременно полететь не могут (это по теории вероятности). Начнём по порядку. Если не знаешь что делать: 1. Включаем питание, что происходит? 2. Даём высокое, что происходит? 3. Меняем уставки кВ и мАс, что происходит? 4. Проверяем предохранители (лучше прозванивать и в обойме и визуально). 5. Проверяем напряжения питания в контрольных точках (220, +12, ...) 6. Осматриваем и обнюхиваем (...не смешно...)
Но в твоём случае нужно смотреть силовое реле, через которое питание подаётся на тот трансформатор. Можно на схему РУМ-20 посмотреть для наглядности принцип работы похож... Если нужна могу ссылку дать на РУМ-20.
....
Сообщение отредактировал Polo11 - Среда, 21.Окт.2009, 20:50
Большое спасибо. Принцип работы действительно похож на РУМ 20. Я сразу обратил на это внимание. Отличие, наверно, в схеме выпрямления для питания трубки. Но это не принципиально. Обнюхивал и осматривал очень внимательно, внешних деффектов не нашел. Можно перепроверить, никогда не бывает лишним. Все мы люди и можем ошибиться. При включении идет тестирование, по завершении вылетает ошибка 4. Пульт включен, светодиоды светятся. Кнопки управления заблокированы. Не удается ничего поменять, тем более сделать снимок. Создается такое впечатление , что сбой происходит в конце тестирования. (оно продолжается несколько сек.) Может быть (алгоритм не знаю, поэтому гадаю) как раз в процессе проверки реле. Щелчков срабатывания не слышно. Цепи управления? Может быть, а может и нет. Ясно, нет отклика от какого то устройства. Покопаюсь еще, возможно толк будет. Попробую проверить платы, хотя процентов на 80 уверен, что неисправность в плате MN260. Реле, согласен, выйти из строя все не могли. Аппарат находится далеко, в самое ближайшее время заняться им не получится. Пока готовлюсь.
По поводу платить. Я видел эту страничку. В принципе не против на разумных условиях. Есть народная мудрость: "Видели руки, что куповали". Посмотреть нужно, за что денежки. А так... кот в мешке.
Дата: Четверг, 22.Окт.2009, 14:51 | Сообщение # 10
OFFлайн
Российская Федерация
Россия
Quote (pnp)
как раз в процессе проверки реле. Щелчков срабатывания не слышно. Цепи управления? Может быть, а может и нет. Ясно, нет отклика от какого то устройства.
а у персонала не спрашивал перебор реле слышно было при тесте или нет?
Quote (pnp)
Консоль поворачивается на 90 градусов.
а прозванивать от моноблока до питающего не пробывал, где вращаеться там обычно и проблемы возникаю? тот же накал визуально видно? и сама неисправность как произошла? было ли что необычное до нее?
Я еще плотненько займусь этим аппаратом. Но наверно на следующей неделе, пока ехать некогда. Обещаю сообщить результаты (удачные или не удачные). Спасибо всем.

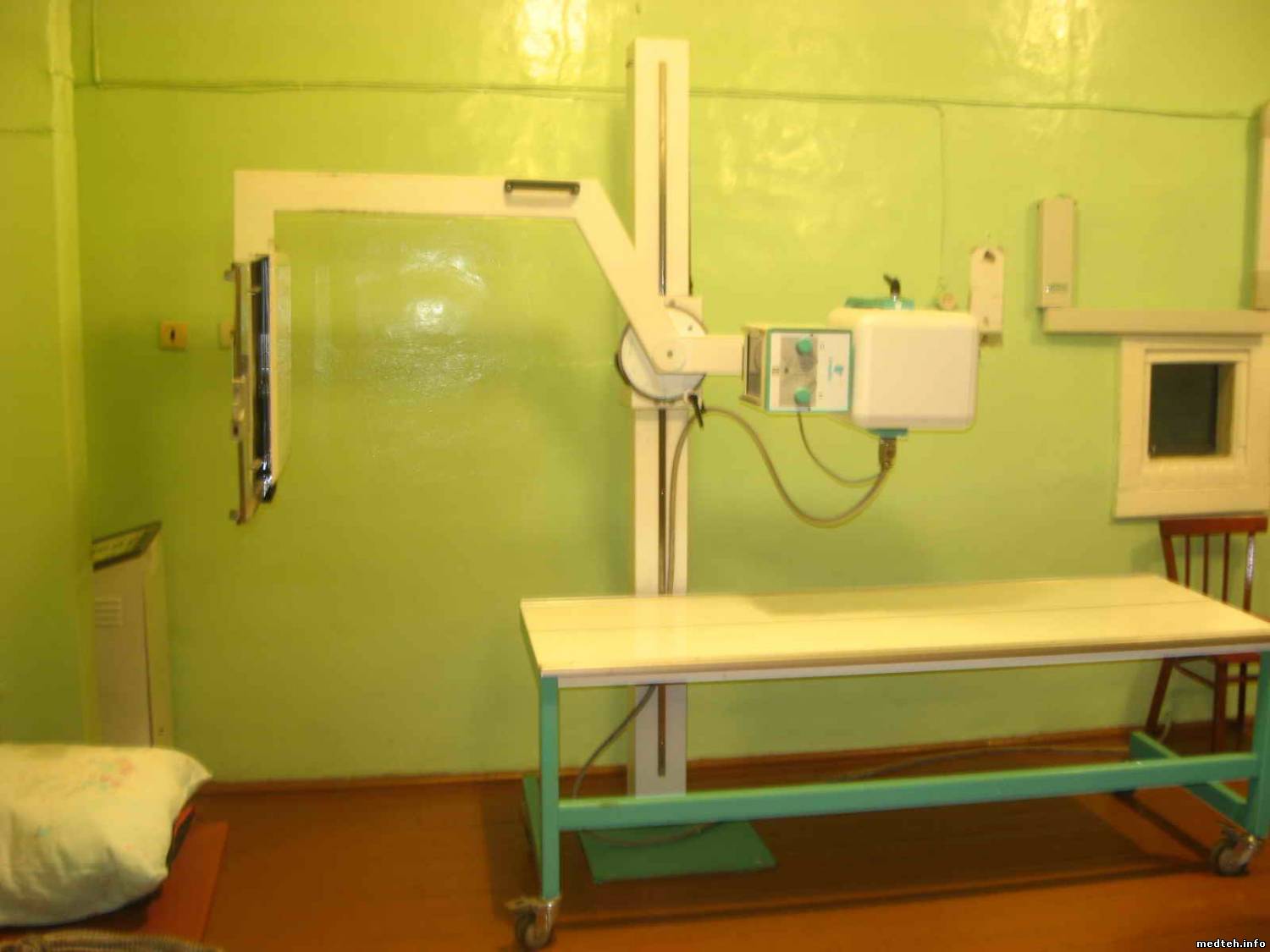

А все же аппарат удалось сделать. Неисправность реле на плате энергоснабжения MN 260. Правда маленькая «кривизна» осталась. Иногда вылетает ошибка 6 (Отсутствие сигнала МА). Приходится сбрасывать. Что это сбой или обрыв в измерительной цепи? Пока не знаю, но вроде провода, разъемы проверял. В принципе работать можно, сбоит не часто. Аппарат сфотографировал, может быть, кто либо сталкивался с подобной техникой? С УВАЖЕНИЕМ.
