Всем доброго дня. Вообще-то занимаюсь ремонтом бытовой техники, но отказать в просьбе зав.поликлиники посмотреть флюорограф по причине нестабильной перемотки пленки не смог. Сам десять лет назад работал в этой больнице от медтехники, но перешел на радиоаппаратуру. Мастер с области приезжает, чего-то подкрутит, аппарат поработает некоторое время и опять останавливается. Я определил плохой контакт в концевике, но добраться до него для замены не вижу возможности. Пару раз принудительно пощелкаю им, работоспособность восстанавливается. Вытащить всю механику из корпуса для замены концевика - реально возможно? Или там наглухо механика впрессована? Для покупки нового аппарата - не хватает бюджета, на этом антиквариате придется еще долго работать. Неужели придется резать боковую стенку из-за такой мелочевой неисправности?

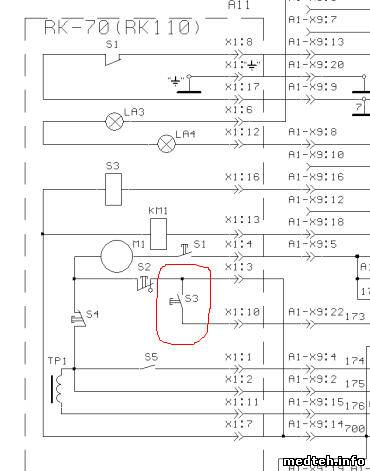

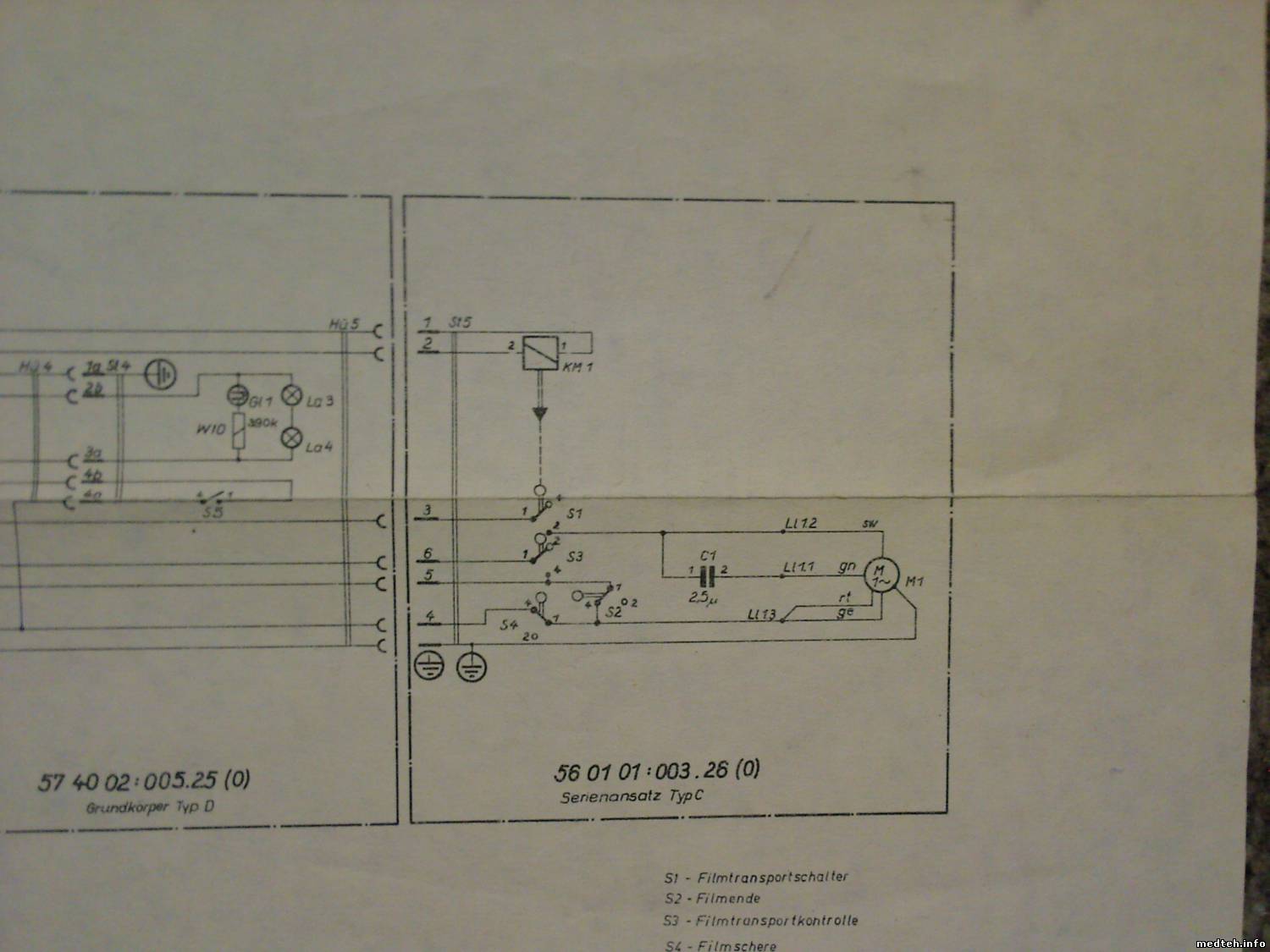

Да, схему скачал, причем отменного качества (правда pcx-формата), но читаю эту схему в десять раз сложнее, чем телевизионную, из-за большого числа переходных разъемов
тебя интересует тока эта часть . по номерам примерно твой на какой похож, можешь сказать. и если честно то проблем с микриками даже на 20-летних камерах не было, тока с системами нажатия
Как она у тебя глючит? Вообше не перематывает или перематывает через раз? Плохой контакт может давать "недоехавший" кулачек. И давай не будем гадать, тип аппарата в названии темы ОБЯЗАТЕЛЬНО.
Категорически утверждать не буду, кажись S3. Их там под крышечкой два стоит (на наличие пленки микрик выше стоит). Подозреваемый связан с кнопкой вкл. перемотки. Там от нее идет толкатель на этот микрик.
Дата: Суббота, 05.Дек.2009, 00:27 | Сообщение # 12
Стажер
У вас сообщений: 18
бытовая р\аппаратура
OFFлайн
Украина
Черняхов
Аппарат 12Ф7. Перемотки вообще нет. Разбираю, добираюсь до микрика, с помощью отвертки добиваюсь чтобы он включил двигатель перемотки, после этого аппарат может неделю, две работать, потом останов....
Дата: Суббота, 05.Дек.2009, 00:44 | Сообщение # 16
OFFлайн
Российская Федерация
Россия
Quote (vlad027)
Пока я приезжаю, человек обслуживающий аппарат, там все пошатает, подергает....
Quote (vlad027)
Перемотки вообще нет. Разбираю, добираюсь до микрика, с помощью отвертки добиваюсь чтобы он включил двигатель
непонял - еще раз - срабатывать должен соленоид и втягивает шток - после шток отпускаеться и выталкивает систему рычажков - который сработку дает на микрик и после перемотки кадра - рычажки заходят в зацеп -- эту процедуру видно когда сняты защитный каркас
Quote (vlad027)
Пульт стоит отдельно, в другом помещении.
на нем с боку открываеться лючок район предохранителей нажатие тумблера A1-S15 перемотка идет?
Дата: Суббота, 05.Дек.2009, 00:54 | Сообщение # 18
OFFлайн
Украина
Житомир
renmaster, Кнопка на камере по моему толкает рычажок через тросик. Перемотка должна быть по-любому. vlad027, Систему рычажков гнуть-пилить-регулировать до тебя не пробовали?
Дата: Суббота, 05.Дек.2009, 00:54 | Сообщение # 19
OFFлайн
Российская Федерация
Россия
Quote (vlad027)
еще раз - срабатывать должен соленоид и втягивает шток - после шток отпускаеться и выталкивает систему рычажков - который сработку дает на микрик и после перемотки кадра - рычажки заходят в зацеп -- эту процедуру видно когда сняты защитный каркас
смотри это . обычно происходит со временем подзаклинивание штока и он обратно не возращаеться и недает процедуру запуска.
Quote (Sept)
При нажатии на кнопку перемотки на пульте,
проверь, должен один кадр
Quote (Sept)
При нажатии на кнопку на камере, тройная перемотка
проверь, запуск тот же а счетчик кадров механический на этих же рычажках собран все видно визуально, думаю разбирать не надо - толку будет мало
Дата: Суббота, 05.Дек.2009, 00:55 | Сообщение # 20
Стажер
У вас сообщений: 18
бытовая р\аппаратура
OFFлайн
Украина
Черняхов
Quote (renmaster)
срабатывать должен соленоид и втягивает шток - после шток отпускаеться и выталкивает систему рычажков - который сработку дает на микрик и после перемотки кадра - рычажки заходят в зацеп -- эту процедуру видно когда сняты защитный каркас
Честно-говоря в этом узле я еще не разобрался как он работает, в следующий раз обязательно определю состояние рычажков и сфотографирую. Вся беда в том, что механика мертвая, пока не включится двигатель. А потом как часики все работает.... В пульт еще не заглядывал, тоже приму к сведению. Пока спасибо всем откликнувшимся за подсказки, тема еще воскреснет...., я так думаю.
Дата: Суббота, 05.Дек.2009, 00:58 | Сообщение # 21
OFFлайн
Российская Федерация
Россия
Quote (Sept)
renmaster, Кнопка на камере по моему толкает рычажок через тросик. Перемотка должна быть по-любому.
тросиков вроде нет, но запуск нажатием на микрик может идти механически - согласен, давно это было. если еще жив один аппарат то можно будет освежить , но это тока позже
Дата: Суббота, 05.Дек.2009, 01:13 | Сообщение # 22
Стажер
У вас сообщений: 18
бытовая р\аппаратура
OFFлайн
Украина
Черняхов
насчет кнопки на перемотку - она точно толкает тросик. А по вопросу пилить, гнуть, крутить до меня - могу только догадываться: микрик на ножницы был намертво заклинен скотчем, защелку на дверку тоже доводил до ума, догнули до такой степени, что дверка не защелкивалась.
Дата: Суббота, 05.Дек.2009, 12:28 | Сообщение # 24
Участник
У вас сообщений: 134
Электромеханик
OFFлайн
Украина
Вопрос:Микрики стоят еще советские-МП3!? Если уже нашего времени то они не совсем подходят по размеру и соотвественно их нада приспосабливать,если нет то будут такого рода проблемы!!Через раз перемотка и не правильная сигнализация на пульте!Проверь обязательно...
Дата: Суббота, 05.Дек.2009, 14:26 | Сообщение # 26
Admin
на RK-70 нет тросиков для перемотки. Я так понял из всего разговора что механика камеры так сказать "немного поизносилась" за длительный период эксплуатации, так что остается только одно подгонять подданную ситуацию. Самый хороший способ снять весь механизм и настраивать, но из поста автора выше выходит что его никогда не разбирал, но придется а иначе никак. Да еще vlad027, никаких дополнительных лючков и отверстий не делай!
Дата: Вторник, 10.Авг.2010, 10:56 | Сообщение # 33
Стажер
У вас сообщений: 18
бытовая р\аппаратура
OFFлайн
Украина
Черняхов

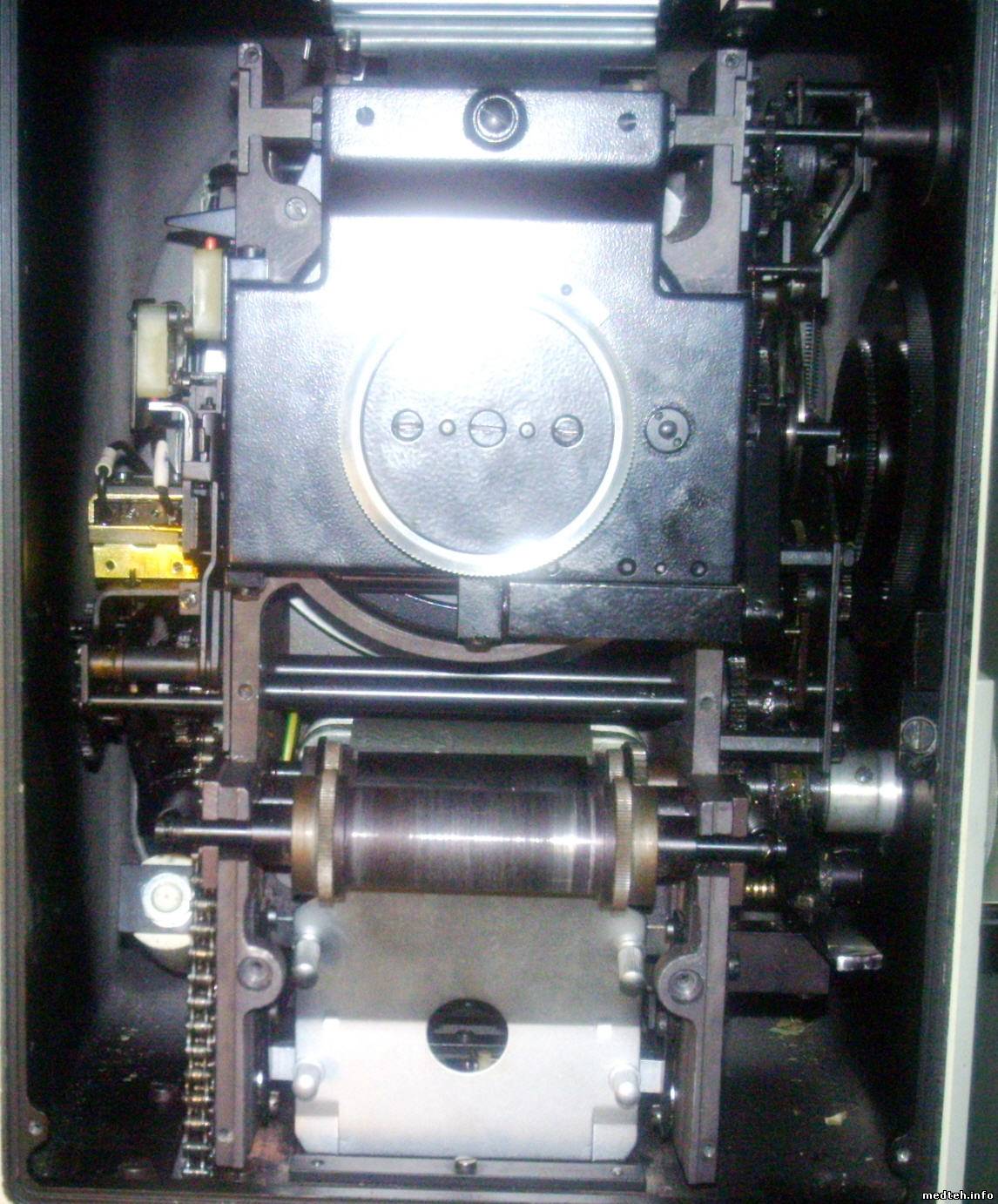

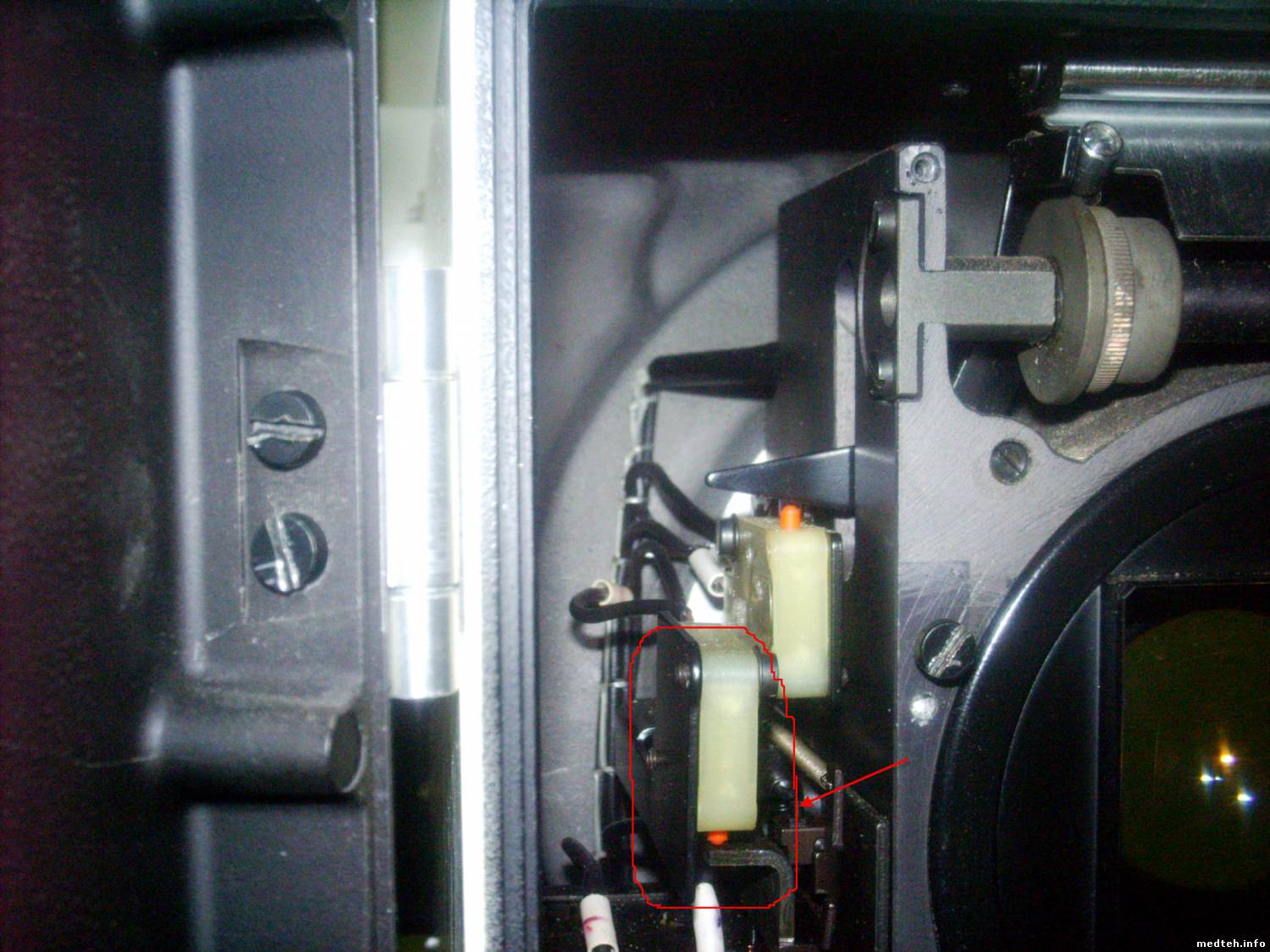

Прошу прощения у всех принявших участие в обсуждении этой темы за молчание. А обусловлено оно было тем, что камера работала все это время без глюков и лазить в нее не хотелось. Но пришло время и она опять отказалась делать перемотку. По старой привычке пару раз щелкнул концевиком, отмеченным на фото, и аппарат снова ожил. На сегодня в планах отключить высокое напряжение и поиграться с камерой наблюдая процесс перемотки.
Дата: Вторник, 10.Авг.2010, 14:25 | Сообщение # 34
OFFлайн
Российская Федерация
Россия
Quote (renmaster)
- срабатывать должен соленоид и втягивает шток - после шток отпускаеться и выталкивает систему рычажков - который сработку дает на микрик и после перемотки кадра - рычажки заходят в зацеп и снова готов под перемотку следующего кадра -- эту процедуру видно когда сняты защитный каркас
смотри и наблюдай, глючить скорей всего втяжной на соленоид - обратный ход, еще разок прочти посты выше, нового по этой камере непредумали
Дата: Вторник, 10.Авг.2010, 18:03 | Сообщение # 35
Стажер
У вас сообщений: 18
бытовая р\аппаратура
OFFлайн
Украина
Черняхов
Quote (renmaster)
срабатывать должен соленоид и втягивает шток - после шток отпускаеться и выталкивает систему рычажков - который сработку дает на микрик и после перемотки кадра - рычажки заходят в зацеп и снова готов под перемотку следующего кадра -- эту процедуру видно когда сняты защитный каркас
Смотрел, наблюдал в течении часа, на большее не хватило терпения - работает, как часики. Убедительно попросил ничего не трогать в следующий раз до моего прихода, т.е будет видно положение толкателя концевика и определится неисправный узел. А для себя решил подготовить на всякий случай отвертку, согнутую Г-образно, для снятия концевика. Не знаю как это будет на деле, теоретически - должен сняться микрик. Или у кого есть уже наработанный опыт замены микрика, без снятия механики?
Дата: Вторник, 10.Авг.2010, 19:00 | Сообщение # 36
У вас сообщений: 373
инженер
OFFлайн
Российская Федерация
РФ
Вообще-то с немецкими микриками у меня никогда проблем не было (на RK-70). У этой камеры основная регулировка - положение изогнутого рычажка, который нажимает микрик (обрисован на картинке). Только фото нужно было на пару санциметров вниз. Тогда бы было видно регулировочный винт 1,5мм (или 2 ), законтреный гаечкой. Этим винтом выставляешь изогнутый рычажёк так, чтобы его нижняя пятка стояла посредине (по толщине) планки, на которую её заталкивает система рычагов.После этого обычно камера начинает работать. Разобрать её в принципе не сложно. Я за час полностью разбирал и собирал. Если не поможет регулировка и захочется разобрать - могу написать технологию. Просто поскольку этих камер практически не осталось, не знаю нужно ли.
Дата: Вторник, 10.Авг.2010, 22:28 | Сообщение # 37
Стажер
У вас сообщений: 18
бытовая р\аппаратура
OFFлайн
Украина
Черняхов
Quote (bvm53)
Если не поможет регулировка и захочется разобрать - могу написать технологию. Просто поскольку этих камер практически не осталось, не знаю нужно ли.
Для нашего района любая инфа по этому аппарату будет актуальна, т.к. руководству пофиг на чем работает больница. Пока вообще на развалится, никто и пальцем не пошевельнет для замены оборудования. И возиться мне с ним еще долго придется. Стоит еще один такой-же, но чего-то с трубкой там не стыкуется (или ток не тот, или напряжение), я особо не вникал, тоже просят восстановить, денежку немалую за трубу заплатили...
Дата: Вторник, 10.Авг.2010, 23:26 | Сообщение # 39
У вас сообщений: 373
инженер
OFFлайн
Российская Федерация
РФ
Ну вот я попытался изобразить на вашей картинке: цифрой 1 обрисован регулировочный винт, цифрой 2 - полочка, на которую ложится изогнутый рычаг, на её середину (по толщине) нужно установить рычаг.
