Интерфейсная панель ProVario RF 50
R7DZДата: Пятница, 17.Май.2013, 21:25 | Сообщение # 1
Стажер
У вас сообщений: 13
Рентгентехник
OFFлайн
Российская Федерация

Сочи
В составе РДК РУМ-20М используется ПУ ProVario RF 50. В этом ПУ над генератором установлена интерфейсная панель для связи со штативными устройствами РДК. На панели расположены предохранительный автомат, контактор K1, плата с 5-ю реле и разъёмы для подключения штативных ус-в. Схемы нет. Проблема: оборваны проводники W25, W26 и W27 от нижних выводов контактора K1. Помогите, пожалуйста, восстановить соединения. (НА 3-й, если считать слева направо, контакт K1 заведён провод без маркировки, но он в порядке).

renmasterДата: Пятница, 17.Май.2013, 21:56 | Сообщение # 2
OFFлайн
Российская Федерация

Россия
R7DZ, снимочки закинь твоего раритета и с разных ракурсов по возможности wink yes

R7DZДата: Пятница, 17.Май.2013, 22:34 | Сообщение # 3
Стажер
У вас сообщений: 13
Рентгентехник
OFFлайн
Российская Федерация

Сочи
>R7DZ, снимочки закинь твоего раритета и с разных ракурсов по возможности
OK. Как доберусь до объекта на сл. неделе - сделаю!
Честно говоря, не думал, что у меня раритет. Правда, такая модернизация - единственная на два района, которые обслуживаю...

R7DZДата: Среда, 22.Май.2013, 01:05 | Сообщение # 4
Стажер
У вас сообщений: 13
Рентгентехник
OFFлайн
Российская Федерация

Сочи

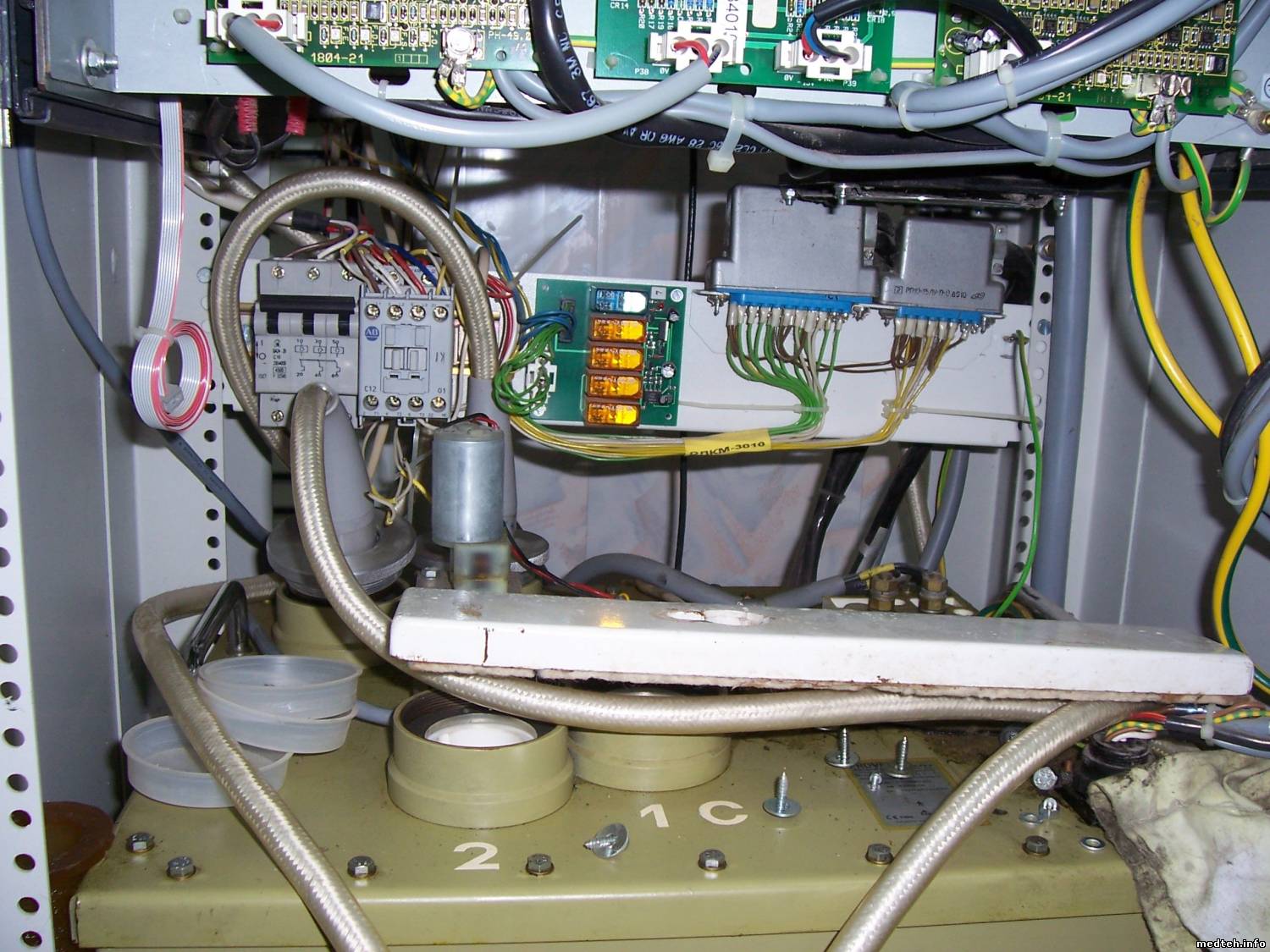

Фото "моего" девайса



Называется по-разному: плата согласования, или сопряжения, или стыковки.
Возможно, у кого-то есть ее схема.
