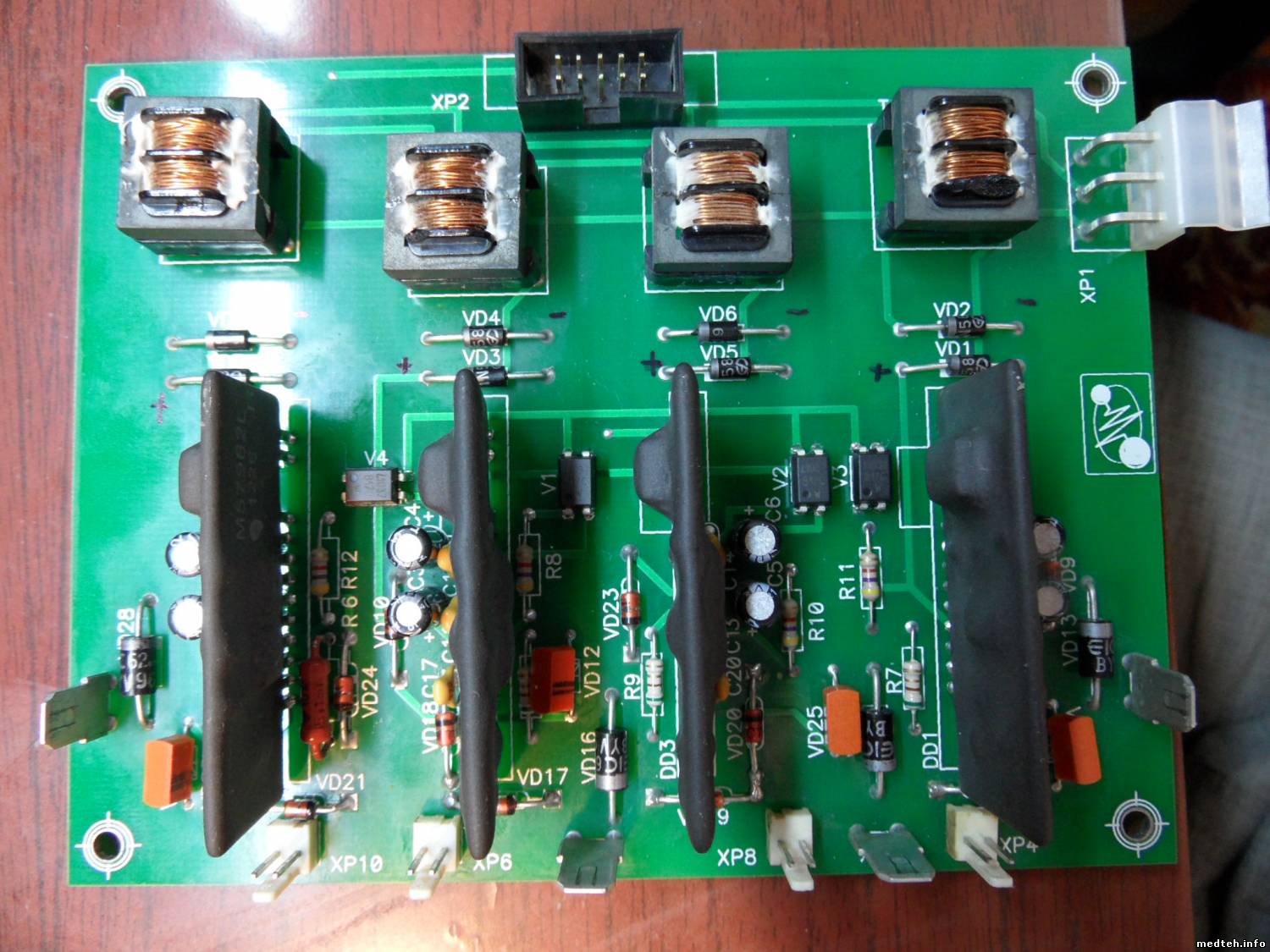

Всем доброго дня. Восстанавливаю плату драйверов после пробоя IGBT. Были заменены: Оба модуля IGBT, стабилитроны в цепи затвор - эмиттер, микросборки M57962L во всех четырех каналах, 5.1-ом сопротивление в одном из каналов. Однако заводиться инвертор никак не хочет. Помогите опознать компонент в цепи коллекторов. По схеме должны стоять последовательно два HER207. На самом деле правее по схеме - BYV96, левее - неизвестно. Соответственно не понятно, как он должен звониться. На настоящий момент этот корпус не звонится никак. На фото удобнее смотреть на VD12
Дата: Воскресенье, 30.Июн.2013, 00:01 | Сообщение # 2
У вас сообщений: 373
инженер
OFFлайн
Российская Федерация
РФ
К сожалению не знаю драйверов Проскана, но что касается VD12, то в таких корпусах выпускались так называемые "двуханодные стабилитроны" С двумя встречно включенными диодами, соответственно они не прозванивались тестером.
Дата: Понедельник, 01.Июл.2013, 11:52 | Сообщение # 4
У вас сообщений: 217
инженер
OFFлайн
Российская Федерация
Белгород
Цитата (Chaos)
Однако заводиться инвертор никак не хочет.
По конкретнее бы. Например при включении высокого горят ли светодиоды VD27-VD27 ? На этой же плате можно проконтролировать сигнал от токового датчика генератора на аноде VD13,сигнал контроля kV на аноде VD30,прохождение сигнала включения на аноде VD11,сигнал аварии с другой платы на аноде VD17 и т.д.
Дата: Понедельник, 01.Июл.2013, 20:35 | Сообщение # 5
Завсегдатай
У вас сообщений: 299
инженер
OFFлайн
Российская Федерация
москва
Питающее похоже сч30. Значит емкость меняй на новую 3.3мкф. А убедиться в ее неисправности можешь посмотрев при снимке осциллографом на выходе igbt перед емкостью относительно корпус, видны небольшие импульсы открывающихся выходных модулей. Осциллограф питаться должен от встроенных батареек.
Дата: Понедельник, 01.Июл.2013, 23:09 | Сообщение # 6
Стажер
У вас сообщений: 27
Сервисный инженер
OFFлайн
Российская Федерация
Талапкер:)
Спасибо большое за отклик и за наводку на емкость. Питающее действительно СЧ-30. Накальное напряжение порядка 50 преднакала и 68 в момент снимка в амплитуде. Индикаторы на плате фазосдвигающего контроллера наблюдаются, излучение есть, экспозиция проходит, но с сообщением о том, что ток трубки меньше заданного - на порядок. ВВ кабеля почищены, вазелином смазаны, накальные цепи прозвонены. Садился осциллом на выход IGBT, до емкости. Вижу эпюры с нормальным размахом, но смущает частота - порядка 1 килогерца.
IGBT отметается, потому что если бы цепь одного плеча не собиралась, импульсы на выходе IGBT были бы обрезаны сверху или снизу. Сейчас размах равен удвоенному напряжению накопителя.
Цитата (kupagen)
Может быть проблема в цепях задающего генератора?
Может быть. Вроде как бы и вся связка должна резонировать не на 1 кГц. Для продолжения этой линии надо знать, что должен выдавать задающий.
Цитата (AVAM)
А убедиться в ее неисправности можешь посмотрев при снимке осциллографом на выходе igbt перед емкостью относительно корпус, видны небольшие импульсы открывающихся выходных модулей.
Поподробнее пожалуйста. Почему относительно корпуса? Ведь у выхода инвертора с корпусом нет гальванической связи и любые флуктуации относительно его нельзя считать информативными. Или я что-то неправильно понял?
Сообщение отредактировал Chaos - Вторник, 02.Июл.2013, 09:43
Дата: Вторник, 02.Июл.2013, 20:40 | Сообщение # 10
Стажер
У вас сообщений: 27
Сервисный инженер
OFFлайн
Российская Федерация
Талапкер:)
Друзья, спасибо всем за отклик, проблема решена. Суть была в том, что токи накала в софте были не настроены и выяснилось это только сейчас. Пришлось снимать характеристику трубы, калибровать и все по новой прописывать.
Да, хорошо бы. Думаю описать для будущего поколения в общих словах будет уже не плохо. В осциллограмме на выходе IGBT важна форма и размах. Форма представляет собой пару четко выраженных разнонаправленных равновеликих экстремумов с общей амплитудой в 2Vн и отстающих друг от друга примерно на половину своей ширины, где Vн - напряжение накопителя. Полезность работы этих импульсов выражается в способности генератора раскачаться до заданного напряжения и измеряется на кт Е1, Е2, Е3 платы фазосдвигающего контроллера. На Е1 д.б. положительное - с делителя анода, на Е2 - отрицательное - с делителя катода напряжения, в соотношениях 1в = 10кв. На Е3 - положительное напряжение, равное сумме Е1 и Е2 по модулю, но в соотношении 1в = 20кв. Погрешность, насколько я понял, не малая, потому как у меня получено по 3.2в при 60кв. Кстати, до замены IGBT, амплитуды у меня скакали, как оголтелые до тех пор, пока во время экспериментов IGBT не подохли окончательно, прихватив с собой один канал драйвера гарантированно и спаленные дорожки на плате фильтров. Остальные каналы менялись привентивно, во избежание попадалова на IGBT.
Сообщение отредактировал Chaos - Среда, 03.Июл.2013, 02:20
Для более точной настройки токов есть техн. разьём-перемычка со стороны разьёмов. Как бы пустой. Тестер тл-4 вполне сносно показывает ток трубы при снимке.
Для более точной настройки токов есть техн. разьём-перемычка со стороны разьёмов. Как бы пустой. Тестер тл-4 вполне сносно показывает ток трубы при снимке.
Я ткнулся в этот разъем обычным китайским мультиметром. На протяжении всего процесса съема характеристики показания с пультовым расходились незначительно, что очень порадовало.
