Регистрационное удостоверение РЗН 2017/5608 от 18.04.2017 (ранее от 28.12.2006) года на Аппарат рентгеновский диагностический в вариантах AXIOM Iconos R100 и AXIOM Iconos R200, производства немецкой компании Siemens AG (корпоративный производственно-торговый бренд "SIEMENS").
Аппарат рентгеновский диагностический AXIOM Iconos R100 корпорации Siemens AG. .
Дата: Четверг, 10.Июн.2010, 09:50 | Сообщение # 11
Стажер
У вас сообщений: 33
вся медицинская техника
OFFлайн
Российская Федерация
новосибирск
после включении аппарата можно перемещать деку в право,влево(вверх,вниз не работает),перемещать трубку,поворачивать стол до возникновении ошибки.после сброса ошибки все перемещения не работают. помогите разобраться в неисправности!
Дата: Воскресенье, 13.Июн.2010, 03:58 | Сообщение # 13
Стажер
У вас сообщений: 33
вся медицинская техника
OFFлайн
Российская Федерация
новосибирск
Quote (dionis78)
видимо менялись потенциометры? если да то их нужно прописать и откалибровать делается через программу можно взять у сервисников Siemens если дадут
да менялись потенциометры,когда менялись в программе не было надобности, аппарат работал после замены исправно. может есть у кого программа,поделитесь пожалуйста(borobor3@mail.ru)
Дата: Понедельник, 14.Июн.2010, 14:34 | Сообщение # 14
У вас сообщений: 100
Рентген
OFFлайн
Российская Федерация
Quote (dionis78)
откалибровать делается через программу можно взять у сервисников Siemens если дадут
Заодно и пароль спроси, для входа в сервисный режим. Интересно, попали в допуски как, при замене сопротивлений датчиков? Или перед заменой напругу мерили на среднем выводе?
Дата: Понедельник, 04.Окт.2010, 15:55 | Сообщение # 20
Стажер
У вас сообщений: 36
инженер
OFFлайн
Российская Федерация
Кемерово
я раз опытным путем сводил ручками после замены потенциометров ... день убил...до сих пор пашет....главное в ноль колонну и касетоприемник свести...а потом потихоньку в крайние положения до концевиков....был далеко от дома...200 км...бука под руками не было.... а если после замены аппарат работал исправно возможно снова они...было такое раз...на 2 -3 месяца хватало...и снова замена. а недавно инвертор передвижения колонны пыхнул....замена с перепрошивкой...поведение такое же как у потенциометров...ошибка такая же....но сам инвертор ругался красной лампочкой)))) после замены все ок. посмотри на их поведение...
посмотри снизу основания, есть к.в.- отведи его чуть назад система работы такая- штатив двигается до угла установленного потенциометром. если не произошла остановка дальше стоит к.в. он и отключает аппарат выдавая сигнал ошибки. так на всех перемещениях
Дата: Четверг, 04.Ноя.2010, 23:43 | Сообщение # 22
Стажер
У вас сообщений: 7
сервисный инженер (AX, SP)
OFFлайн
Украина
Киев
У деки свой потенциометр, а у стола свой. Если дека вверх и вниз не движется то нужно смотреть что с приводом по вертикали(верх,низ). Но судя по описанию работы аппарата, это может быть нужно просто в сервисном режиме проверить все настройки. У вас должна быть книга и начиная с startup пройтись по всему, что касается деки и стола возможно и Spotfilm Device.
Аппарат рентгеновский диагностический AXIOM Iconos R100 корпорации Siemens AG. При перемещение трубки она остонавливается - аппарат ни на что больше не реагирует. Появляется ошибка 261/032. Расшифровки ошибок нет. Не исправность проявляется переодически.
Meaning: Basic unit: spotfilm device longitudinal, drive moves without being controlled.
Reason, Cause: - Potentiometer not meshed. - Massive disturbances on the potentiometer cable. - Open AD converter input. - U20 frequency converter defective.
Action: - Check the actual value using SSW Diagnostic/ Tests/ Monitoring/ Unit positions. - Check the M3.R7 potentiometer, cables and connectors on the A4.D41 board. - Check the U20 converter. - Replace the A4.D41 board.
Проверь кабель от потенциометра и сам потенциометр, возможно что он плохо закреплён или шумит, скорее всего эта причина
При этом: не позволяет: выставлять параметры снимка в стандартном и томо- режиме, делать снимок в стандартном режиме и томо- режиме, опускать стол(стоит под 89 градусов);
позволяет: делать снимок без решетки, менять параметры снимка в режиме без решетки, двигать столешницу.
- CAN transmit malfunction. - No response to CAN read request. - Lenze rectifier defective (see Additional Info).
Action:
- Check the 15 V voltage to D41 in the basic unit, LED_B12 ON. - Check whether 240 V are present at the X1 frequency converter and whether the green LED is blinking/on. - Check whether the terminal resistor is jumpered with JP5_1-2 on the D41 in the basic unit. - Check the CAN bus cabling.
Additional Info Regarding Error Readout 501/32, Meaning of the Variable Values S1, S2 The defective rectifier can be found using the S1, S2 variable values.
по-русски:
Ошибка 501/32
Значение:
ошибка шины CAN
Причина:
- неисправность передачи CAN. - нет ответа по запросу CAN. - Lenze выпрямитель неисправен (см. Дополнительную Информацию).
Действия:
- Проверьте напряжение 15 В на базовом блоке D41, LED_B12 должен гореть. - Проверить, присутствует ли 240 В на X1 преобразователя частоты и горит ли (либо мигает) зеленый индикатор. - Проверить, присутствует ли в оконечном резисторе перемычка JP5_1-2 на базовом блоке D41. - Проверить шину CAN.
Дополнительная Информация Об Ошибке Считывания 501/32, Значениях Переменных S1, S2 Дефект выпрямителя можно найти с помощью значений переменных S1, S2. ...
Далее следуют таблицы со значениями переменных, но где взять эти значения не понимаю.
По списку действий: - Напряжение 15 В похоже есть, т.к. LED_B12 горит. - 240 В на X1 присутствует, зеленый индикатор мигает. - Перемычка JP5_1-2 на базовом блоке D41... а куда она денется?. - Шина CAN... Выдернул, включил аппарат. Ничего не изменилось. Прозвонил - целая.
Остается Lenze. Собственно это частотный преобразователь. И не один а четыре штуки. Питают они двигатель, который поднимает/опускает стол. E82EV751_2C Как им управлять толком не понял, понял только, что все сложно. CAN, как я понимаю, шина управления Lenze.
Ближайший сервис Siemens в Новосибирске. Просят 150.000 руб за диагностику. Говорят, что Lense летят, но редко. Бывает перепрограммируют, бывает заменяют. Сказали, что сами не разберемся.
Впечатление такое, как будто Lenze ушли в какой-то режим, но как их вывести в штатный? Перед выходом аппарата из строя по зданию был скачок напряжения.
Возможно мы сами внесли дополнительную неисправность. Поскольку стол не опускался, решили сдвинуть его вручную. Сняли колпак лопастей двигателя. Покрутили двигатель за лопасти. Значение 89 градусов сменилось на 86. Часть пути крутили при включенном аппарате, часть при выключенном. Если не путаю, до этих манипуляций, зеленая лампочка на одном из Lenze горела, на остальных мигали. После манипуляций замигали все четыре Lenze.
Извините за путаность и сумбурность. Дайте совет, что можно попробовать сделать.
Сообщение отредактировал anton26 - Воскресенье, 11.Мар.2012, 16:18
Дата: Воскресенье, 11.Мар.2012, 21:03 | Сообщение # 32
Участник
У вас сообщений: 66
инженер
OFFлайн
Российская Федерация
Донецк
Какое шикарное описание! Да и все, что было из ПО, сразу выложил. Браво! Извините, не смог удержаться, вот всем бы так отписываться...
По теме: фича с переменными S1, S2 появилась в R100. К сожалению, не имел удовольствия лично пощупать такой аппарат. Осмелюсь только предположить, что считать значения переменных Вы сможете через подключенную к аппарату PC-шку с установленным ПО с первого указанного Вами диска. В "ICONOS R100 Service Software" (по умолчанию - "C:\SSW\XCS_SERV\COMP_LIB\ICO_R100.1\ico_r100.exe") из меню "Adjustment" выберите "Download: Frequency Converters".
Дата: Понедельник, 12.Мар.2012, 04:58 | Сообщение # 33
Техник
У вас сообщений: 375
Инженер
OFFлайн
Российская Федерация
Красноярск
Нe совсем понимаю. Комп в комплект поставки не входил. Есть четырe дискеты. В том числe site backup. A вот кудa комп сувать? ... Вроде нaшел куда. Будем искать комп.
Сообщение отредактировал anton26 - Понедельник, 12.Мар.2012, 05:20
Дата: Понедельник, 12.Мар.2012, 19:13 | Сообщение # 34
У вас сообщений: 165
ENGINEER
OFFлайн
Российская Федерация
USSR
R100 не мучил. Встречался с R200. Цепляться надо нуль модемным кабелем. Но, боюсь для входа в сервис потребуется пароль... XCS_SERV его точно требует... И советую попользоваться хэлпом err_help.hlp после установки XCS_SERV, там еще таблички с значениями S1, S2 есть...
Сообщение отредактировал HWMaster - Понедельник, 12.Мар.2012, 19:18
Дата: Понедельник, 12.Мар.2012, 21:53 | Сообщение # 36
У вас сообщений: 167
инж
OFFлайн
Российская Федерация
Москва
Добрый день. Хотелось бы узнать - каким обраэом можно передать любые данные, если ощибка говорит, что не работает CAN-шина. Как правило накрывается микросхема СAN- приемник или передатчик. Проверка CAN предусматривает несколько шагов: замыкание между контактами, наличие 5В питания и синхронные импульсы на по положительной и отрицательной шине надо смотреть по характеристикам конкретных микросхем. Виктор
Дата: Понедельник, 12.Мар.2012, 23:08 | Сообщение # 37
Стажер
У вас сообщений: 43
электрослесарь
OFFлайн
Российская Федерация
деревня Мурино
Collision это еще и конфликт.На CAN шине висят 4 ЛЕНЗЫ и 41 плата причем идет временное разделение каналов.Командует всем 41 плата.На R100 используется две шины HYC 9088 - аппаратная и CAN - для управления ЛЕНЗАМИ.Обе с временным разделением.Разница HYC последовательная,CAN паралельная.Это просто информация к размышлению. А по делу пришли эл адрес.
Дата: Вторник, 13.Мар.2012, 00:50 | Сообщение # 38
Участник
У вас сообщений: 66
инженер
OFFлайн
Российская Федерация
Донецк
Парни, ну anton26 же Вам правильно описал, что дальнейшую детальную расшифровку ошибки 501 можно узнать из букваря по таблицам значений переменных S1 и S2. И "... rectifier not responding" или "Initialization error in the CAN bus" - всего лишь малая толика из возможных состояний системы, зависящая еще и от режима without/with TOMO. Осталась малость - считать эти значения S1 и S2. Естественно с помощью сервисного ПО, через nul-modem-ный шнурок, с вводом пароля и т.п.
Дата: Вторник, 13.Мар.2012, 08:38 | Сообщение # 39
Техник
У вас сообщений: 375
Инженер
OFFлайн
Российская Федерация
Красноярск
Честно говоря, от средств диагностики ожидал большего. Все-таки значения S1 и S2 я так и не нашел. Простите, если я туплю.

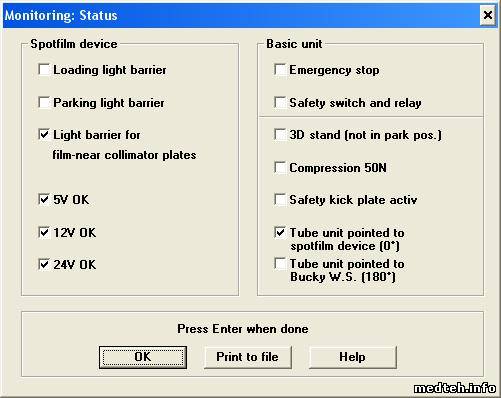

ICONOS R100 Service Software конечно сильная вещь, но: Download: Frequency Converters немного не то, что нужно. Позволяет залить в Lenze данные из бэкапа. Вот этого бэкапа в наличии не оказалось. Monitoring: Status, Monitoring: Unit Position показывают информацию, но не ту.

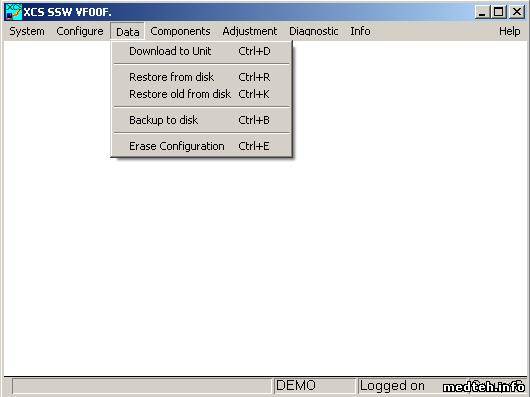

XCS SSW порадовал. Позволяет делать бэкапы системы и восстанавливаться с них. Я предварительно сделал бэкап системы, потом восстановился с дискеты, оставленной монтажниками. Чуда не случилось. Думаю, к Lenze и плате D41 этот бэкап отношения не имеет.
Теперь мысли. Бэкапа прошивки Lenze у меня нет, так что шансов их перепрограммировать мало. Разве что кто скинет? D41 судя по скринам функционирует. Значит все-таки Lenze сдохли. Но почему все четыре сразу? Пишите в личку, в мыло, пишите...
P.S. Все кабеля и шлейфы проверил еще раз, обесточивал Lenze по одному.
Дата: Вторник, 13.Мар.2012, 23:22 | Сообщение # 40
У вас сообщений: 165
ENGINEER
OFFлайн
Российская Федерация
USSR
Если я что то понимаю, по первой фотке, слетела прошивка (значение переменных) или вышел из строя контроллер Tilt. На R200 был такой случай, спас найденный в книжках листик с записанными значениями переменных и забивка их ручками через клавиатуру самого контроллера, но он там был другой...
