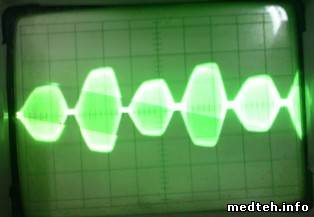

Доброго вечера всем. Есть ИКВ-4 советский. Госстандарт забраковал по выходной мощности. По приходу в ремонт в аппарате действительно лампочка на индукторе не загоралась. После внешнего осмотра поменял резисторы R7, R8 (смещение на аноде Л1) - были подгоревшие и с завыш. сопротивлением. Заменил одну из ламп ГК-71. Аппарат стал настраиваться нормально, лампа индуктора ступенчато разгорается с увел. ступеней мощ-ти. После аппарат снова проверял госстандарт и та же фигня - очень мала вых. мощность. Сегодня разобрал и проверил всё ещё раз до ниточки. Мощность, как сказано в паспорте, померить пока нечем. Решил проверить 350В на выходе. Подключил индуктор, подставил его к нагрузке, подключил паралл. выходу осц. с делителем 1:10 (1 дел - 50 В выходит). Мощность - 1 ступень. Беспокоит форма вых. напруги (см. картинку). Правильная ли она, если кто смотрел когда, подскажите, пожалуйста!
P.S. В принципе, на 8-ой ступени мощности амплитуда достигает 330 В. Но действующее напряжение по идее-то меньше, судя по эпюре!
Дата: Вторник, 27.Дек.2011, 23:49 | Сообщение # 10
Стажер
У вас сообщений: 22
инженер по мед. оборудованию
OFFлайн
Российская Федерация
Ростов-на-Дону
kostique,правильную осциллограмму не видел,но здесь похоже на паразитную модуляцию 50 герцами,предположительно из-за обрыва конд-ра фильтра питания.Поскольку схемы йок -просто проверь все электролиты.Гипотетически,после замены исправным конд-ром амплитуда перестанет пульсировать-и мощность достигнет нормы. Если наведу слепого на столбы,то извини. ntv
Дата: Пятница, 30.Ноя.2012, 18:25 | Сообщение # 11
Стажер
У вас сообщений: 23
Инженер
OFFлайн
Российская Федерация
Москва
Сами излучатели проверенны -все в порядке, и тем не менее отсутствует нагрев во всех положениях регулятора. Индикатор на излучателе не загорается.Подскажите в чем проблема?Может вышли из строя процедурные часы?Если можно схему разборки аппара т.к я сталкиваюсь с ними в первый раз.Похоже что нужно откручивать винты снизу.
Дата: Суббота, 01.Дек.2012, 08:18 | Сообщение # 15
Участник
У вас сообщений: 217
медтехник
OFFлайн
Российская Федерация
Откручиваешь винты сбоку четыре с одной стороны,четыре с другой,поднимаешь кожух вверх,спереди и сзади поднимеешь экраны и получаешь доступ к элементам монтажа,сначала проверь электроды на предмет обрыва кабеля,затем проверь замыкаются ли контакты в часах,удачи
Дата: Суббота, 01.Дек.2012, 13:39 | Сообщение # 16
Участник
У вас сообщений: 59
электрокардиографы, мониторы
OFFлайн
Украина
Тернополь
скорее всего придется менять лампы ГК-71 (генератор). их надо подбирать (они в паре работают). При нормальной работе аноды раскаляются до малинового цвета (ужасный апарат))
Дата: Воскресенье, 02.Дек.2012, 16:36 | Сообщение # 18
сервисный инженер
OFFлайн
Российская Федерация
Екатеринбург
Quote (prostopunk)
скорее всего придется менять лампы ГК-71
Сколько встречался с этими аппаратами ни разу не пришлось менять эти лампы, с родным комплектом так и списываются. Ни разу не видел чтобы в нормально работающем аппарате раскаляются аноды ламп.
Дата: Четверг, 29.Авг.2013, 15:21 | Сообщение # 21
Участник
У вас сообщений: 53
Инжерен по темонту
OFFлайн
Украина
Луганск
только что капался в таком. не работали индукторы. совет всем, первым делом чистите натфилем контакты на лампах усилителя. у меня вопрос, неонка должна светиться у индуктора? и чувствуется ли тепло рядом с ними? первый раз столкнулся.
Дата: Пятница, 30.Авг.2013, 16:10 | Сообщение # 22
Техник
У вас сообщений: 440
ремонт медоборудования
OFFлайн
Российская Федерация
Липецк
На корпусе под кожухом, должно быть отверстие для регулировки резонанса(большой переменный конденсатор) и такое же для индуктивности (2 пластины стеклотекстолитовых с вытравленными на них витками катушек)Заработало когда катушки максимально развел друг от друга,а потом конденсатором "ловил"свечение неонки. Очень долго настраивал,но получилось.Еще вариант оборванный коаксиальный провод к индуктору.Неонка светится непосредственно в местах прохождения вч колебаний (на выходе гу-15,на аноде гу-71,катушки индуктивности переменные,на выходе и входе в индуктор коаксиального кабеля,естественно если аппарат исправен.)на небольшом расстоянии 2-3см. Тепло тоже чувствуется, примерно как от бытовой лампы накаливания.
Дата: Понедельник, 02.Сен.2013, 22:44 | Сообщение # 24
Техник
У вас сообщений: 440
ремонт медоборудования
OFFлайн
Российская Федерация
Липецк
Имейте ввиду:аппарат выходит на режим через некоторое время после включения(3-5мин.)Да и не забываем о технике безопасности в ремонте т.к в аппарате на анодах 1,5кв!шьет на расстоянии 1-2см(сам пробовал((((()И так на всякий случай проверить резисторы на обрыв(омный10-15.ом и килоомные на сетках гу-15)удачи!
Дата: Суббота, 26.Июл.2014, 11:02 | Сообщение # 25
начальник участка
OFFлайн
Российская Федерация
Самара
Уважаемые коллеги, пишу здесь, дабы не плодить тем. Привезли мне в ремонт данный прибор. До меня данный прибор кто-то ремонтировал, были заменены лампы. После этого со слов медицинского персонала прибор проработал минут 40. Вскрыв прибор,я увидел жучки вместо предохранителей. Прозвонив первичную обмотку трансформаторов Тр1, Тр2, я увидел сопротивление 2Ома, 5Ом соответственно. Уважаемые коллеги, подскажите, пожалуйста, почему такая беда могла случиться с трансформаторами? Диодные столбы прозвонил, вроде бы целые...
Дата: Четверг, 24.Ноя.2016, 13:32 | Сообщение # 26
Стажер
У вас сообщений: 22
Сервисный инженер
OFFлайн
Российская Федерация
Ноябрьск
Цитатаlis63 ()
Прозвонив первичную обмотку трансформаторов Тр1, Тр2, я увидел сопротивление 2Ома, 5Ом соответственно.
Нормальное сопротивление. Омметром Вы измерили "активное" сопротивление обмоток. "Реактивное" или "полное" сопротивление обмоток переменному току, омметром обычным не измерить. Если первичная обмотка трансформатора рассчитана на напряжение 220В, то подайте на нее это напряжение через автоматический выключатель и замерьте напряжение на вторичной обмотке. Все это делать отсоединив тр-тор от аппарата. Если на вторичной обмотке есть переменное напряжение, проверьте его не только вольтметром, но и реальной нагрузкой, например лампой на соответствующее напряжение и мощность.
Дата: Вторник, 13.Мар.2018, 10:09 | Сообщение # 27
Стажер
У вас сообщений: 10
Инженер по ремонту и обслуживанию
OFFлайн
Российская Федерация
Кисловодск

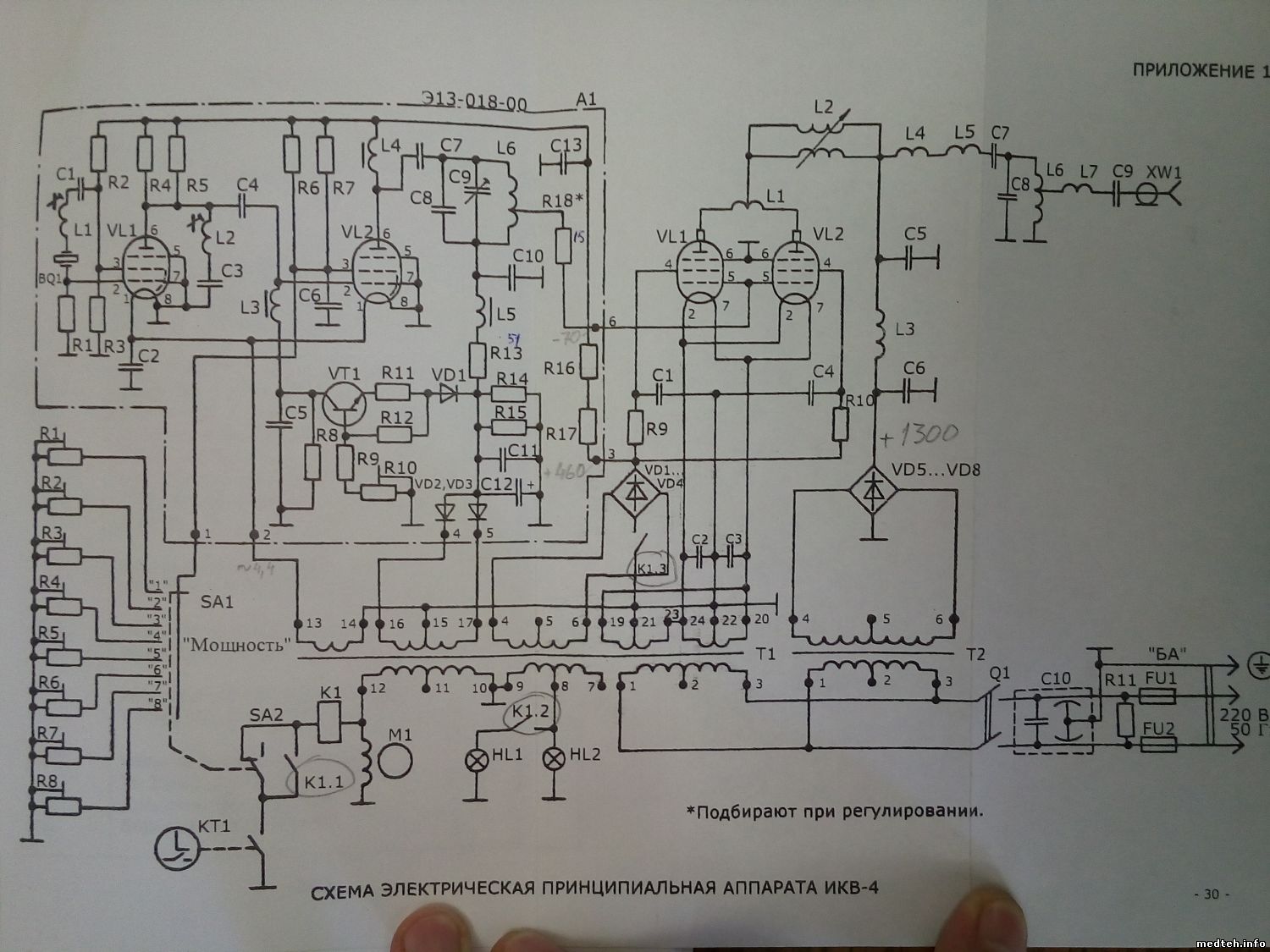

Добрый день.Такая проблема есть схема но нет приложения электронных элементов,если есть приложение от такой схемы буду очень благодарен.Заранее спасибо.
