Эта тема об аппарате низкочастотной терапии "Амплипульс-5Бр", производства НПФ "Электроаппарат" Брянск, является результатом объединения многочисленных личных эгоистичных тем авторов, созданных с 2010 года, объединённых в эту тему для того, чтобы в будущем облегчить участникам Форума медтехников поиск ответов на их текущие вопросы. Одно дело, рыскать по всему форуму с бесчисленным в нём количеством тем о разнообразном оборудовании различных тематик в поисках тем об искомом аппарате (а их на создано множество), найдя которые, ещё и каждую прочитать. Другое дело, прочитать только одну тему про нужный аппарат, и уже только в ней искать ответ на свой вопрос ...
Все вопросы и пояснения, тем или иным образом, касающиеся аппарата, на которые в теме не найдены ответы, и ответы на них необходимо размещать только в этой ТЕМЕ !!! Тем самым, вы намного облегчите другим участникам и посетителям Форума поиск ответов на их вопросы. Да, и просто в получении полезной практической информации об этом аппарате, и о проблемах связанных с ним.
Для руководства и правильного поведения на Форуме и теме обязательно прочитайте с.261.
Не пишите сообщения попусту и от эмоциональных перевозбуждений, не плодитепосты-хвосты- это всё удлиняет тему! В будущем другим её будет нудно читать ... Да и Форум не цитатник, и не "базар" ... Не нудите цитатами! Старайтесь излагать только своей мысли.
К сведению:на Форуме есть, см. по ссылке, ещё и специальная тема-спойлер, в которой надлежит размещать сообщения-посты строго в соответствии с тематикой этой темы и ничего иного или лишнего: - Кто, что порекомендует вместо "Амплипульс-5Бр". .
Очень нужна схема на "Амплипульс-5 Бр", можно не полный комплект, главное, чтобы была схема платы управления и индикации. Покопался какой-то "мастер", теперь у меня головная боль ...
kusovn, загрузил в хранилище "Руководство по эксплуатации по Амплипульс-5Бр". Там только представлена общая схема. Может поможет. Больше по данному аппарату ничего нет. Успехов.
Дата: Понедельник, 16.Май.2011, 13:34 | Сообщение # 3
Участник
У вас сообщений: 99
инженер по медоборудованию
OFFлайн
Российская Федерация
Махачкала
Привет! Новый аппарат, схем на него не нашёл((( Нет показаний миллиамперметра. Сгорел резистор R41. Может кто встречал такие аппараты? Подскажите, что с ним делать? Где искать? ...
Сделайте фото с обратной стороны платы и фото верхней стороны, большего участка платы и качественнее, чтобы можно было видеть названия и номиналы, а также фото сгоревшего резистора. Попробую догадаться что за сопротивление.
Ставил 150 Ом 1 Вт, греется, и всё равно нет выходного тока, а когда замкнул его накоротко - вылетел предохранитель F6, он на 406 фото в верхнем правом углу
Поставьте резистор на 51 Ом, почитайте инструкцию пользователя на прибор (как регулируется выходной ток пациента, может быть переменный резистор регулировки на морде сначала надо установить на ноль?).
Столкнулся с аналогичной проблемой: на выходе ни при контроле, ни с пациентом нет тока, горит R41, и жутко греется стабилизатор 7815С. Почитал Форум, и вот стало интересно - как была решена проблема). Ещё запах как от горелых тараканов - подозревал кондёр и нашёл его на плате управления - чёрное обуглившееся пятно (а ведь в больничке так и не признаются что аппарат дымил).
Сообщение отредактировал Alex_tech - Среда, 07.Сен.2011, 09:56
Дата: Пятница, 30.Сен.2011, 14:51 | Сообщение # 14
Заглянувший
У вас сообщений: 2
Инженер
OFFлайн
Российская Федерация
Самара
В общем, всё получилось банально - поменял кондер на чуть более мощный (ну, не просто также он сгорел), Стабилизатор 7815С, и резистор на 51 Ом и заработал аппарат как миленький, вот интересно надолго ли))
Дата: Четверг, 20.Дек.2012, 20:20 | Сообщение # 16
Vse
OFFлайн
Российская Федерация
Саратов
Да, что уж там, а может сразу дядька Ом виноват, что вывел свой дурацкий закон, по которому через пациента в месте слабого контакта идёт большой ток. Нах таких умных к технике подпускают?
Дата: Четверг, 20.Дек.2012, 21:06 | Сообщение # 17
У вас сообщений: 567
инженер-наладчик
OFFлайн
Российская Федерация
выборг
Какие электроды использовали? В физиокабинетах попадались свинцовые пластины, сплошь покрытые окислами (особенно, если работают с лекарствами). Контакт и прохождение тока, у пациента были "точечные".
Дата: Четверг, 20.Дек.2012, 22:39 | Сообщение # 18
У вас сообщений: 410
инженер
OFFлайн
Украина
Украина
Проверьте первым делом электроды (активную площадь) на проводимость. Второе, какие химические вещества используют? И третье, какой режим работы аппарата? В общем, больше информации нужно - ожоги у всех больных или у одного? Какие электроды, какая химия на электроды наносится? Какие роды работ? И внимательно прочтите абзац из литературы:
"После окончания процедуры медсестра отсоединяет электроды от токоподводов, снимает электроды с прокладками с тела больного. На месте расположения электродов должно быть сплошное равномерное лёгкое покраснение. Выраженное покраснение кожи, да, ещё с синюшным оттенком, указывает на применение слишком большой силы тока либо на наличие повышенной чувствительности больного к току. Если на коже появляются симптомы раздражения в виде покраснения и мелких пузырьков (фликтены), то необходимо на 2-3 дня прервать лечение, а затем применять меньшую силу тока."
Дата: Пятница, 21.Дек.2012, 21:18 | Сообщение # 19
сервисный инженер
OFFлайн
Российская Федерация
Екатеринбург
Как крепятся электроды к проводам? Мы уже давно не применяем, например, штатное "пружинное" крепление. Оно имеет большую толщину по отношению свинцового электрода и "привет" ожоги. Отсюда - пайка провода к электроду.
Дата: Четверг, 07.Фев.2013, 17:40 | Сообщение # 21
Стажер
У вас сообщений: 6
Инженер-разработчик
OFFлайн
Российская Федерация
Рязань
Чаще всего плохой контакт с кожей. Могу свою руку сфотографировать показать ожог от такого. Если мышечный аппарат пациента в месте протекания тока не реагирует, а на коже болевой синдром - мала площадь контакта либо слишком высокое сопротивление перехода электрод-кожа.
Дата: Суббота, 02.Мар.2013, 07:43 | Сообщение # 23
Стажер
У вас сообщений: 7
Инженер по ремонту мед обурудования
OFFлайн
Российская Федерация
Хвалынск Саратовская область
При включении кнопки сеть не работает ни один индикатор. Предохранители в норме. На плате блока питания обгоревший резистор. Подскажите, пожалуйста, в чём причина.
Дата: Суббота, 02.Мар.2013, 13:23 | Сообщение # 24
Участник
У вас сообщений: 155
инженер
OFFлайн
Российская Федерация
Западная Сибирь
В первую очередь надо проверить все питающие напряжения, цепи питания, +5 В, +15 В, всех питающих напряжений не помню, но там довольно таки всё визуально понятно.
Если ещё не нашли номинал обгоревшего резистора, выложите фото с обгоревшим резистором, посмотрю у себя.
Дата: Пятница, 07.Июн.2013, 16:28 | Сообщение # 25
Заглянувший
У вас сообщений: 2
Начинающий тнженер
OFFлайн
Российская Федерация
Калининград
Добрый день! Прошу помочь и подсказать. Получили в больницу "Амплипульс-5Бр 2012 год выпуска. Аппарат проходит полный тест, но на выходе нет тока пациента. С заводом общались, ничего конкретного так и не услышали от сервиса.
Дата: Четверг, 13.Июн.2013, 10:03 | Сообщение # 26
Участник
У вас сообщений: 155
инженер
OFFлайн
Российская Федерация
Западная Сибирь
ЦитатаKarapuz ()
С заводом общались, ничего конкретного так и не услышали от сервиса
Я тоже с ними общался. Ответ примерно был такой же: - ничего не знаем, схем нет, присылайте на ремонт. Вообщем, техподдержки никакой, никакого нормального отношения. Скорей всего, выпускают какую-нибудь военную технику, а это так, побочное производство. Бывает, общаешься с сервисными инженерами сложного иностранного оборудования, так подсказывают, советуют, а тут как-будто секреты ракеты раскроют.
ЦитатаKarapuz ()
Аппарат проходит полный тест, но на выходе нет тока пациента
Т.е. вы в положении "Контроль" крутите регулировку тока и ничего? А если проверить в режиме" Электрод" (имеется в виду, что может быть неконнтакт с внутренним нагрузочным резистором)? Если и это не поможет, то открывать, смотреть по питанию, разъёмы, сигналы осциллографом.
Дата: Четверг, 13.Июн.2013, 16:24 | Сообщение # 27
Заглянувший
У вас сообщений: 2
Начинающий тнженер
OFFлайн
Российская Федерация
Калининград
Добрый день! Уже открывали проверяли, проходит весь тест, а на выходе 0. Да, завод так и ответил присылайте в ремонт. Обидно то, что может быть ерунда, а времени уйдет уйма.
Дата: Пятница, 14.Июн.2013, 07:01 | Сообщение # 28
Участник
У вас сообщений: 155
инженер
OFFлайн
Российская Федерация
Западная Сибирь
Надо посмотреть осциллографом, есть ли сигнал с платы управления. Он идет на регулировочный резистор, а дальше на плату, на вход IN. Попробуй передернуть плату с микроконтроллером на плате управления.
Дата: Понедельник, 22.Июл.2013, 07:22 | Сообщение # 29
Заглянувший
У вас сообщений: 1
техник
OFFлайн
Российская Федерация
Как я понял, это серия аппаратов брянского завода "Электроаппарат". Там известные халтурщики, и мне приходилось сталкиваться с подобными аппаратами. Лечится тотальной пропайкой всех перемычек на основной плате и плате управления.
Дата: Понедельник, 08.Дек.2014, 14:52 | Сообщение # 35
Участник
У вас сообщений: 155
инженер
OFFлайн
Российская Федерация
Западная Сибирь
День добрый.
Кто-нибудь решил проблему со скачками тока в данном аппарате? Что интересно, имеется несколько данных аппаратов и через примерно два года на всех начинается такое. Резистор менял, питание проверял - все в норме. При экспериментах на рабочем столе вообще не проявляется, только на пациентах. Скажете - на пациенте изменилось сопротивление, ток скаканул, но до поры до времени со стабилизацией проблем не возникает.
Дата: Вторник, 24.Мар.2015, 13:13 | Сообщение # 36
Стажер
У вас сообщений: 8
Инженер по ремонту
OFFлайн
Российская Федерация
Братск
Скачки тока могут быть оттого, что окислились электроды в месте их крепления. Обычно сами электроды вставляются в держатели на кабеле и не снимаются (у нас - так). Это, если электроды пластинчатые. Если углеграфитовые - то только заменой. Их как раз на пару лет и хватает.
А схемы на этот аппарат в Хранилище нет. Там только инструкция.
Здравствуйте! Привезли соответствующий аппарат "Амплипульс -5Бр". Проблема вот какая ... При регулировки ручки тока пациента на всех режимах 10, 20, 100 переменник недобирает ток процентов на 40. Т.е. при режиме 10 А, выкручивая вправо ручку тока пациента, на индикации доходит до 5,5-6 ампер. При 20 А максимум выходит 11-12 А, при 100А - 60А выходит. Подскажите, в чём может быть дело?
З.Ы. Сам переменник вместо родного менял, по номиналу такой же, но он немного старого образца. Результат примерно такой же.
Дата: Четверг, 17.Дек.2015, 15:36 | Сообщение # 39
Стажер
У вас сообщений: 17
инженер
OFFлайн
Российская Федерация
г. Мегион

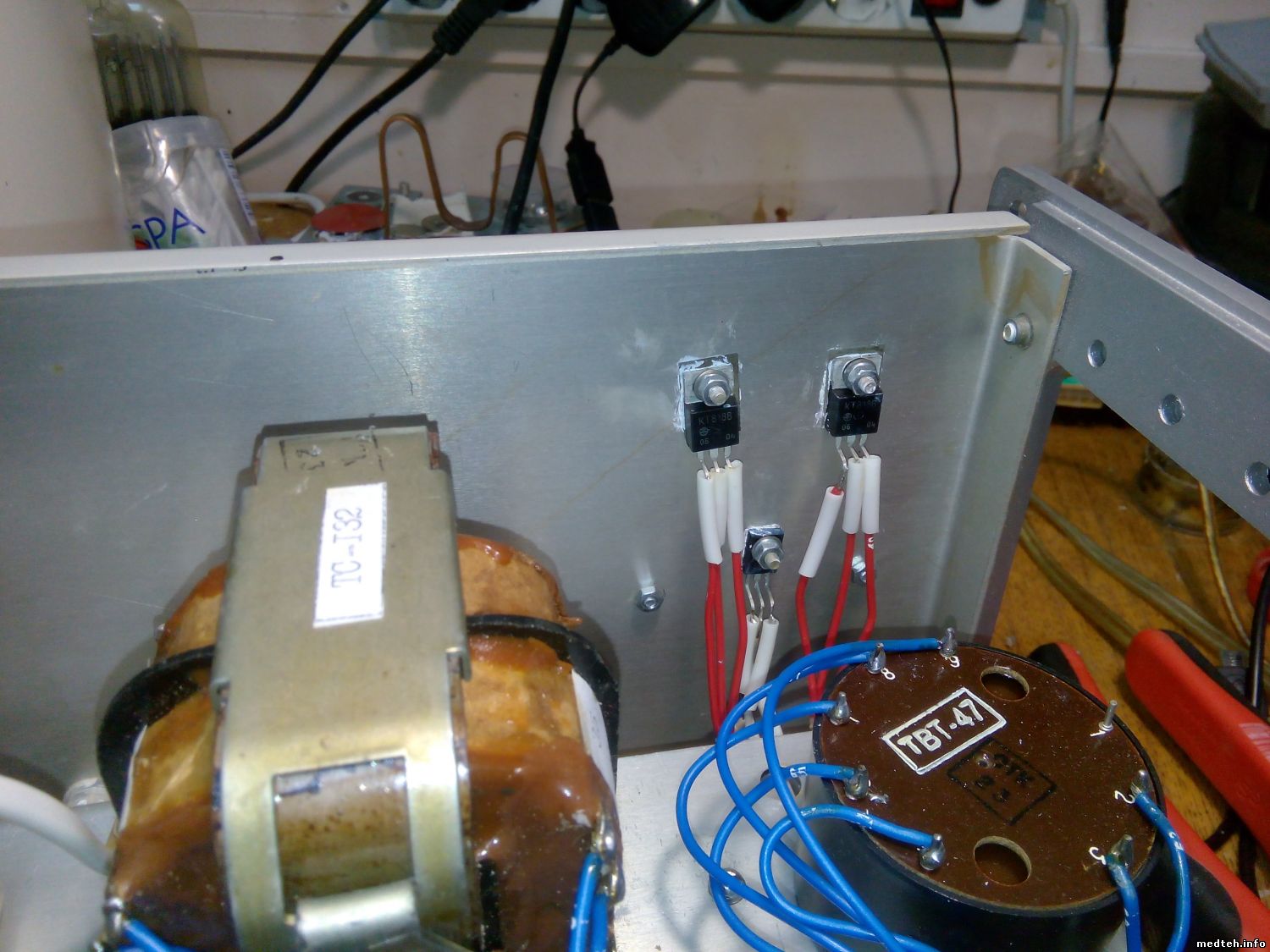

Доброго времени суток! Проблема таже ... Ток не выводиться. Заменил резистор 51 Ом (стоял почему-то на 100 Ом), напряжения питания все (+15, -15, 5 В) в порядке. Единственное что обнаружил, греются транзисторы на корпусе КТ818 (я так понял выходные). Схему так и не нашёл ни в хранилище, ни по другим ссылкам. Буду рад Вашей помощи.
Дата: Пятница, 18.Дек.2015, 16:29 | Сообщение # 40
Стажер
У вас сообщений: 17
инженер
OFFлайн
Российская Федерация
г. Мегион
В который раз начал проверять напряжение диоды и случайно тронул соседнюю ножку - получилось КЗ. Сгорел входной предохранитель, заменил и о чудо! Аппарат заработал! И так вертел, и так вертел, но взаимосвязи никакой не нашёл ... Чудеса, в общем )))
