Принесли аппарат, сказали: "Не работает" Включил, действительно не работает: лампочка горит, вентилятор не крутится, вода в стакане не шевелится. С вентилятором разобрался - надо было смазать. Выгорел предохранитель питания платы - заменил. Греется резистор в базовой цепи выходного транзистора. Транзистор в порядке. Заменил конденсатор в цепи с пьезоэлементом - перестал греться резистор, но вода по прежнему не шевелится. При максимально выкрученной ручке "Туман", выкручиваю сердцевину транса - вода подергивается, но очень слабо. Подскажите, пожалуйста, куда еще смотреть. Спасибо.
Сообщение отредактировал UmBerto - Пятница, 04.Мар.2011, 11:25

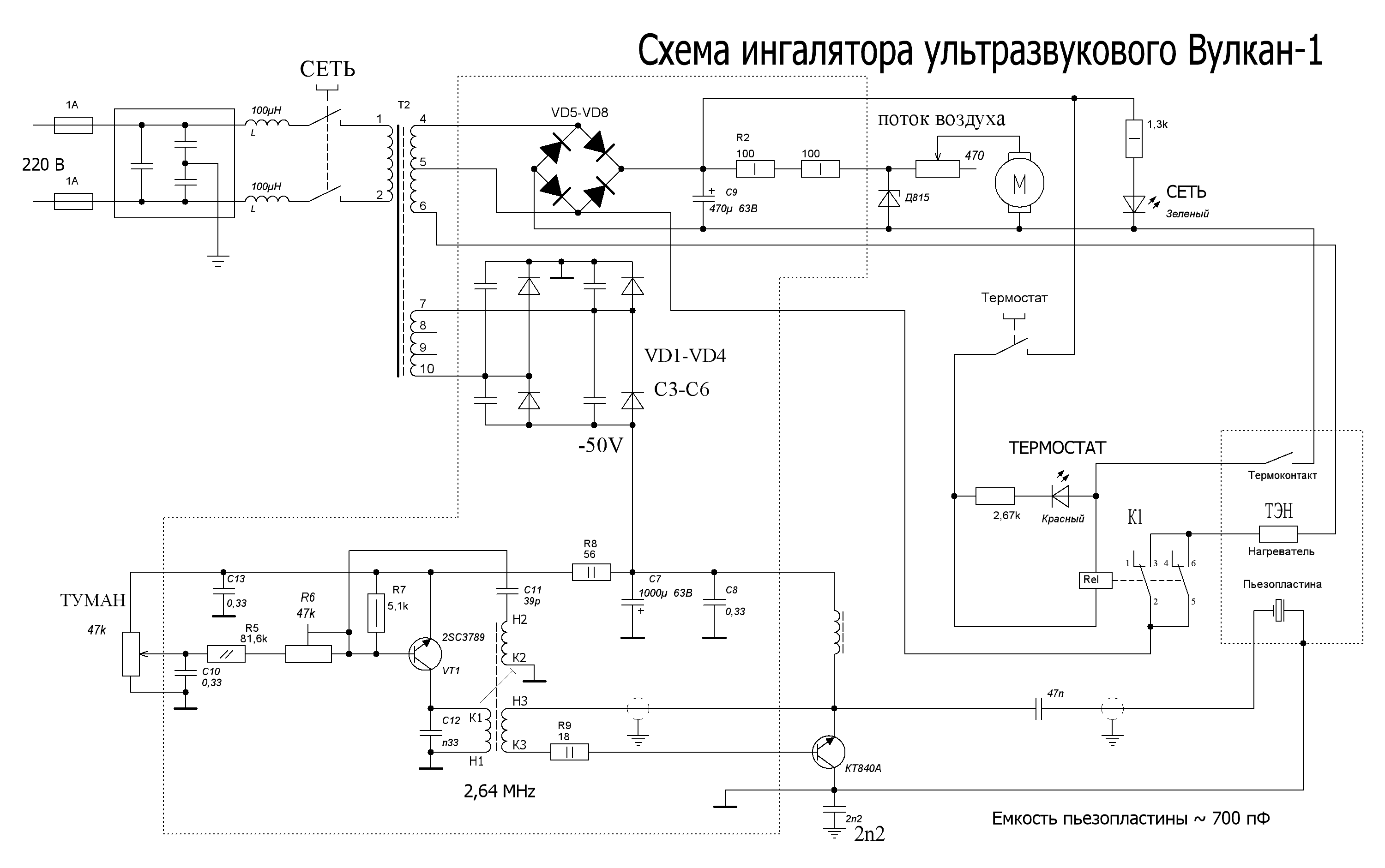

Вот схема. Рекомендую обратить внимание на С11,С12 (очень часто) и прокладку под выходным транзистором, были случаи обрыва R5. Конденсаторы рекомендую заменить на заведомо исправные и с большим рабчим напряжением например трубчатые, тогда к этому вопросу больше не вернёшся. Естественно бывает неисправен пезоэлемент начинаю с того, что подкидываю с рабочего.
В ходе тщательного исследования было обнаружено следующее: Одна нога вторичной обмотки трансформатора (которая в базовой цепи VT2) звонится со всеми остальными обмотками кроме своей второй ноги.
UmBerto, тупо не перемотаешь. это в свое время из болезнь была(лет 10 назад) я когда-то брал исправную катушку-считал витки и намотку(направление) геморойно очень.
Народ помогите проблема тоже с катушкой тоесть её кто то выдрал от туда, Где можно взять эту катушечку, Примечание апорат принесли на запчасти, Решил отремонтировать для своей дочки так как часто болеет ангиной, Всю схему отревезировал все детали заменил на новые а вот катушку где можно купить, Какая марка этой катушки или её название заводское чтоб найти,
Дата: Понедельник, 18.Фев.2013, 23:18 | Сообщение # 12
У вас сообщений: 520
Электромеханик
OFFлайн
Беларусь
Барановичи
Принесли такой аппарат - не пылит совсем. Подстроил частоту - знатно распылял. Одел корпус железный - тишина, снял - работает) Настроил через отверстие в корпусе. Поставил на прогон. Через минут 5-ть совсем пылить перестал, только бугорок воды по центру и все. НА пьезе 2.6Мгц 110в, пьеза целая. Почти все проверил, но результата ноль.
Дата: Вторник, 19.Фев.2013, 18:47 | Сообщение # 13
Стажер
У вас сообщений: 48
Tehnik
OFFлайн
Российская Федерация
N Chelny
Цитата (Alex_UssR)
Принесли такой аппарат - не пылит совсем. Подстроил частоту - знатно распылял. Одел корпус железный - тишина, снял - работает) Настроил через отверстие в корпусе. Поставил на прогон. Через минут 5-ть совсем пылить перестал, только бугорок воды по центру и все. НА пьезе 2.6Мгц 110в, пьеза целая. Почти все проверил, но результата ноль. Прибор новенький, почти не работавший
Проверь высоковольтьный кондёр может он сдох. Проверь электолиты и конденсаторы на задающем генераторе. Из за неточной настройки возможен пробой транзистора кт840а. Часто выходят из строя пьезо элементы потеря мощности это возможный его конец. А так схема есть в теме.
Дата: Вторник, 19.Фев.2013, 19:21 | Сообщение # 14
У вас сообщений: 520
Электромеханик
OFFлайн
Беларусь
Барановичи
там пшеки дали дрозда - все выводы присрали припоем. На деле же не один элемент толком не облужен. Выводы катушки трансформаторной не зачищены. Вроде исправил - ожил. Хотя все равно ощущение ненадежности.
P.S. Пьеза в идеальном состоянии, да и вообще аппарат новый.
Alex_UssR, какие конденсаторы стоят в генераторе? Пока не поменял на км5, аппарат жил своей жизнью, хочет пылит, хочет нет. По схеме от Lab, С11,С12 обязательно, С10,С13 желательно.
Дата: Понедельник, 25.Фев.2013, 00:27 | Сообщение # 22
Стажер
У вас сообщений: 7
Техник
OFFлайн
Украина
Тернополь
Извините может пишу не по теме ! Перестал дыметь домашний ингалятор " Вулкан -1 " Пезоелемент отжыл свое был заменен на новый . После замены начал дыметь но очень слабо . При попытке подстроить сердечником котушки частоту для большей интенсивности излучения , котушка начала росваливатса в руках . Пришлось аккуратно размотать и пощитать витки . Получилось : 1. Н1- К1 - 25 витков 2. Н2 -К2 - 5 витков 3. Н3- К3 - 3 витка Подскажите кто знает от чего можна взять котушку ? Или на что можно намотать ? Правильно ли я сосчитал витки ? Делал как писал jbs
"Всё заработало взял катушку от старого телевизора от строчной развёртки вроде бы от накала и намотал на этом каркасе 1 катушка 5 виитков 2 катушка 7 витков 3 катугка 16 витков Никакой шайбы я не ставил Спосибо тема закрыта "
Поставил котушку от накала строчника МС -41 - не заработало. Может надо использовать другую котушку ? Или взять с другого строчника ???
Спасибо за помощь !
Сообщение отредактировал wol - Понедельник, 25.Фев.2013, 00:30
Дата: Вторник, 26.Фев.2013, 07:35 | Сообщение # 25
Стажер
У вас сообщений: 48
Tehnik
OFFлайн
Российская Федерация
N Chelny
Цитата (wol)
сердечник Вы брали родной?
Родного увы у меня не было я не помню где но нашол марку сердечника и его диаметр. Где то в инете рылся и наткнулся на эти данные. Потом дело техники старьё перерыл и нашол подходящую катушку с сердечником нужной марки и диаметра.
Дата: Четверг, 16.Май.2013, 13:27 | Сообщение # 26
У вас сообщений: 520
Электромеханик
OFFлайн
Беларусь
Барановичи
Опять такое же чудо. Принесли - не пылит вообще. Корпус снял, попробовал крутить феррит трансформатора - слышу щелчок) Правда крутанулся чутка. Частота встала на место и вроде запылил. До кучи разьем стакана почистил - все стало нормально. Одел корпус, частота видать ушла, полез отверткой поправить - чувствую как она резко провалилась. Оказалось пшеки сердечник залили лаком :( ну и я провернул корпус этого самого транса, оторвав все выводы. Нашел похожий дроссель, в котором опять же похожий сердечник (крутился легко). Намотал новый транс. Смотрю на осцилл - частота максимальная, без феррита 2.5, с ферритом падает. Уменьшил емкость в контура этого самого трансформатора, частота стала 4мгц. Подправил - пылит. Накинул корпус, чашку отставил на другой стол. Слышу бум - вижу упала на пол Чашка целая, а вот пьезоэлемент раскололся на три части (трещины). Лежал старый пьезоэлемент с альбедо - ракурочил, по диаметру пьезоэлемент подходит. Правда в процессе препарации лопнул... Рискнул раскурочил новый) Аккуратно отрезал от силикона, почистил от маски (с одной стороны он угажен). Поставил - только фонтанчик, напряжение на пьезоэлементе - 100в, частота резонанса 2.9 (на 2.6 напряжение порядка 30в). Мб посдкажет кто, почему такое чудо?
Дата: Четверг, 23.Май.2013, 15:16 | Сообщение # 31
У вас сообщений: 520
Электромеханик
OFFлайн
Беларусь
Барановичи
Пришел пьезоэлемент - пылит с вулкановским. Причем мощно (я еще и дроссель с перепуга перемотал на больше кол-во витков). Но есть одна фигня - попылит и замолкнет. Поворот сердечника катушки все восстанавливает. Видать где-то я накосячил с конденсаторами
Дата: Четверг, 23.Май.2013, 15:27 | Сообщение # 32
Стажер
У вас сообщений: 48
Tehnik
OFFлайн
Российская Федерация
N Chelny
Цитата (Alex_UssR)
Пришел пьезоэлемент - пылит с вулкановским. Причем мощно (я еще и дроссель с перепуга перемотал на больше кол-во витков). Но есть одна фигня - попылит и замолкнет. Поворот сердечника катушки все восстанавливает. Видать где-то я накосячил с конденсаторами
Проверь на нагрев транзистор вдруг он греется как утюг. Может дросель греется тоже факт такой что при нагреве дроселя и транзистора частота срывается.
Дата: Четверг, 23.Май.2013, 16:51 | Сообщение # 34
Стажер
У вас сообщений: 48
Tehnik
OFFлайн
Российская Федерация
N Chelny
Цитата (Alex_UssR)
Цимес в том, что когда работает - то все нормально, вот выключишь, он постоит чутка - и все, нет генерации. Легкий такой фонтан и не более
С подоюным сталкивался я только с увложнителем воздуха когда я ему мощи решил увеличить пьезо элемент не входит в резонанс пока не прогреется. Просто надо точно настроить частоту.
Дата: Четверг, 23.Май.2013, 20:38 | Сообщение # 36
У вас сообщений: 520
Электромеханик
OFFлайн
Беларусь
Барановичи
Ну и вообще - выкинул все свои сопли (керамические кондеры в кол-ве два штука). Поменял нановый кондер, который между кол-эмиттером ВТ1 на нановый К78 (высоковольтный полипропилен). До кучи поставил кондер 47н 250в вместо керамики, которая стояла в разрыве проводов на пьезопластину
Дата: Понедельник, 03.Июн.2013, 23:39 | Сообщение # 39
У вас сообщений: 520
Электромеханик
OFFлайн
Беларусь
Барановичи
Вернулся первый аппарат - все с виду целое, но нету генерации вообще. Я почти сразу же выкорчевал трансформатор (все равно сердечник не крутиться - пшеки залили его лаком). Перемотал и перепаял. Генерации нету. Отлажил его до сегодня - намотал 25x5x5. Опять нет генерации - прошелся по схеме - нету и напряжения)))) Оказалось предохранитель как-то интересно залип - целый, но цепи нету. Далее генерация появилась. Сразу же махнул 3n3 кондер в цепи катушки 1, на 1н К73. Теперь частота упала (видать опять перемотал). Но появился знатный глюк - все пылит, но после половины ручки мощность, ингалятор строго уходит в самовозбуд до появления дыма с низкоомного резистора. Причем после самовозубда, частота становиться аж 4мгц, амплитуда не регулируется. Потом дошло, что там в цепи базы vt1? на схеме вулкана есть резистор подстроечный. Глянул на плату томекса - там 24ком. Махнул на 68ком (ну или чего-то подобное). Самовозбуд пропал и регулировка появилась.
Дата: Вторник, 04.Июн.2013, 07:49 | Сообщение # 40
Стажер
У вас сообщений: 48
Tehnik
OFFлайн
Российская Федерация
N Chelny
Цитата (Alex_UssR)
Вернулся первый аппарат - все с виду целое, но нету генерации вообще. Я почти сразу же выкорчевал трансформатор (все равно сердечник не крутиться - пшеки залили его лаком). Перемотал и перепаял. Генерации нету. Отлажил его до сегодня - намотал 25x5x5. Опять нет генерации - прошелся по схеме - нету и напряжения)))) Оказалось предохранитель как-то интересно залип - целый, но цепи нету. Далее генерация появилась. Сразу же махнул 3n3 кондер в цепи катушки 1, на 1н К73. Теперь частота упала (видать опять перемотал). Но появился знатный глюк - все пылит, но после половины ручки мощность, ингалятор строго уходит в самовозбуд до появления дыма с низкоомного резистора. Причем после самовозубда, частота становиться аж 4мгц, амплитуда не регулируется. Потом дошло, что там в цепи базы vt1? на схеме вулкана есть резистор подстроечный. Глянул на плату томекса - там 24ком. Махнул на 68ком (ну или чего-то подобное). Самовозбуд пропал и регулировка появилась.
Плохие подстроечники это болезнь. А то что ты поставил побольше сопротивление иногда я также делаю ставлю то что под рука попадает.
