Добрый день. Проблема в следующем: кабели, подходящие к излучателям, были жестоко оторваны. Позже приглашали "специалиста", который припаял кабель для вида, ну, чтобы болтался и, вроде как, работает, теперь это чудо надо действительно привести в рабочее состояние. Если у кого есть возможность посмотреть/сфотографировать правильное подключение? Буду очень признателен. Заранее спасибо. .

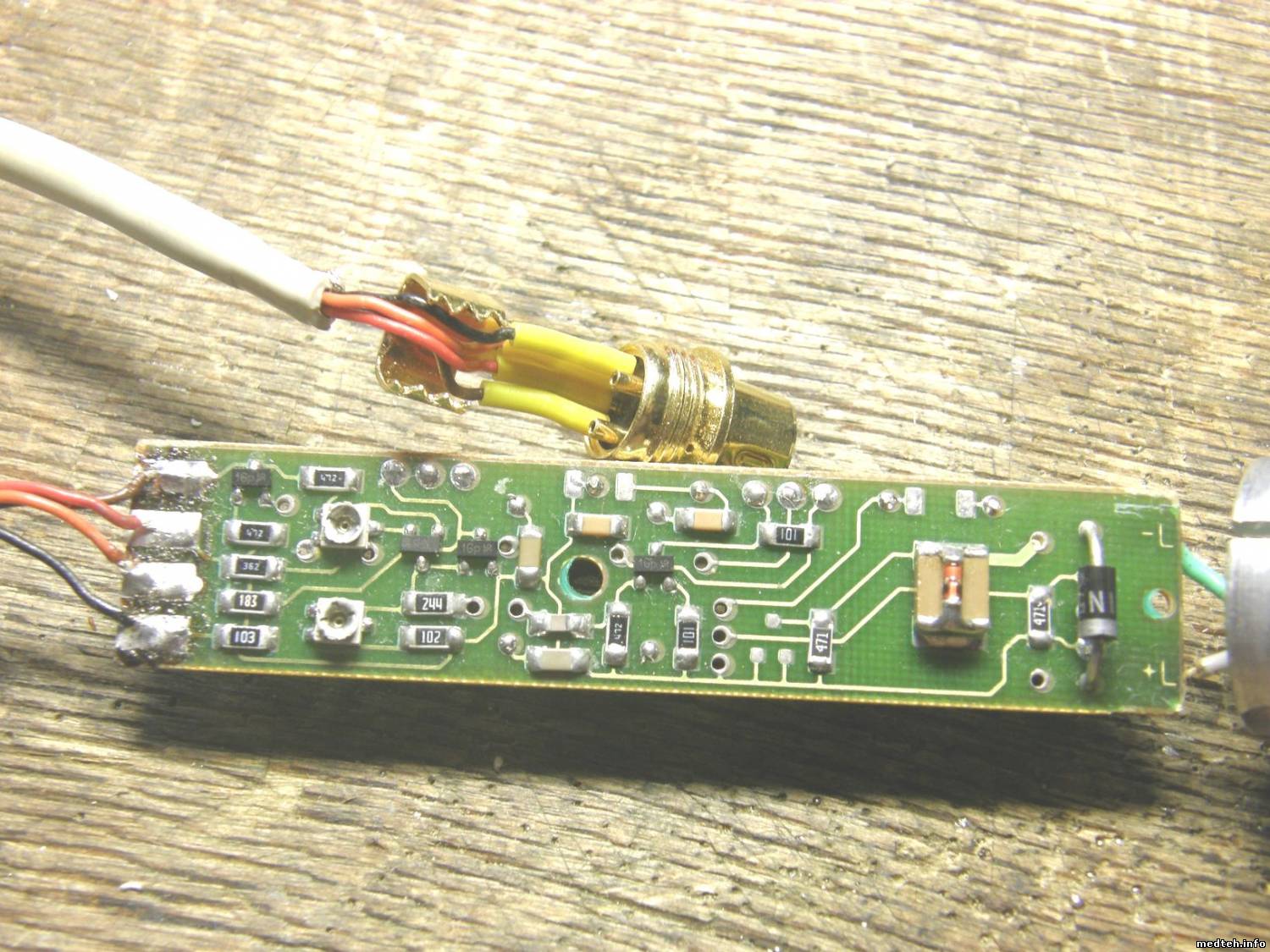

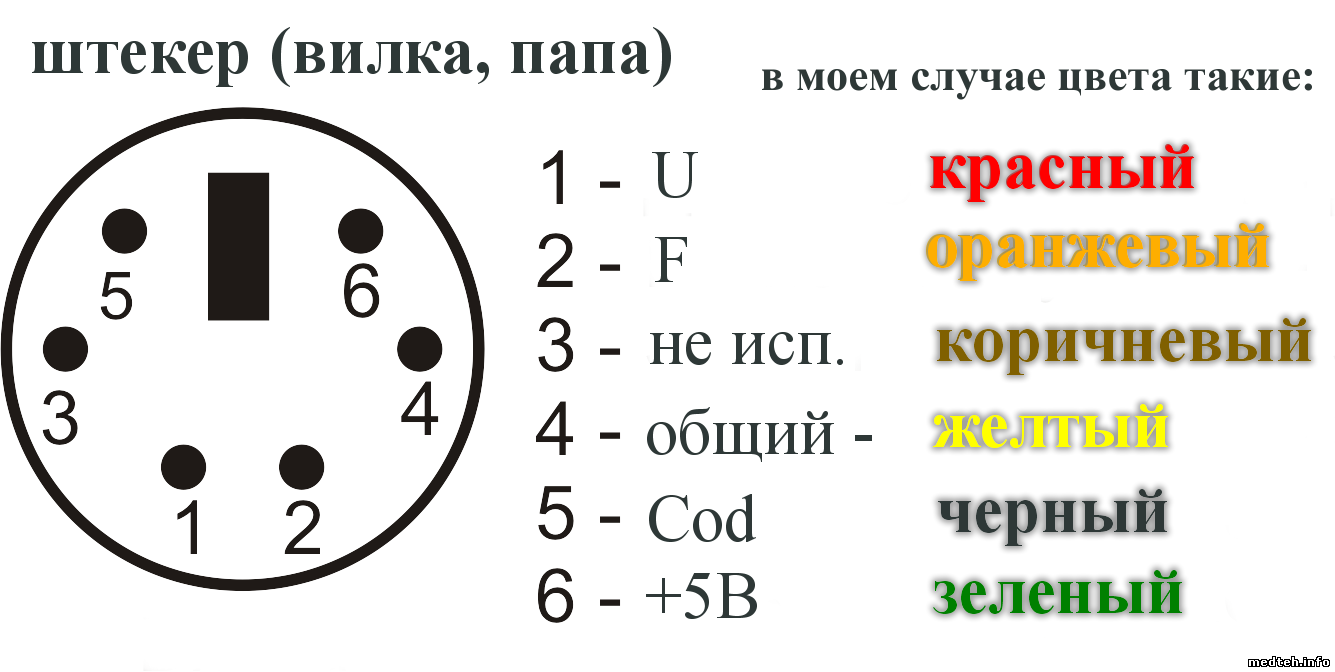

Изготовитель выпустил массу вариантов плат в указанной головке ... На некоторых платах обозначены точки пайки, сравните с обозначением точек пайки на плате блока управления и распаяйте кабель соответственно ... Есть в подразделе "Физ. оборудование" тема о Мустанге-2000, где указана распиновка выходного гнезда аппарата ... Постарайтесь ей найти ...
Дата: Вторник, 05.Апр.2016, 11:10 | Сообщение # 10
Участник
У вас сообщений: 113
Инженер
OFFлайн
Российская Федерация
Сибирь

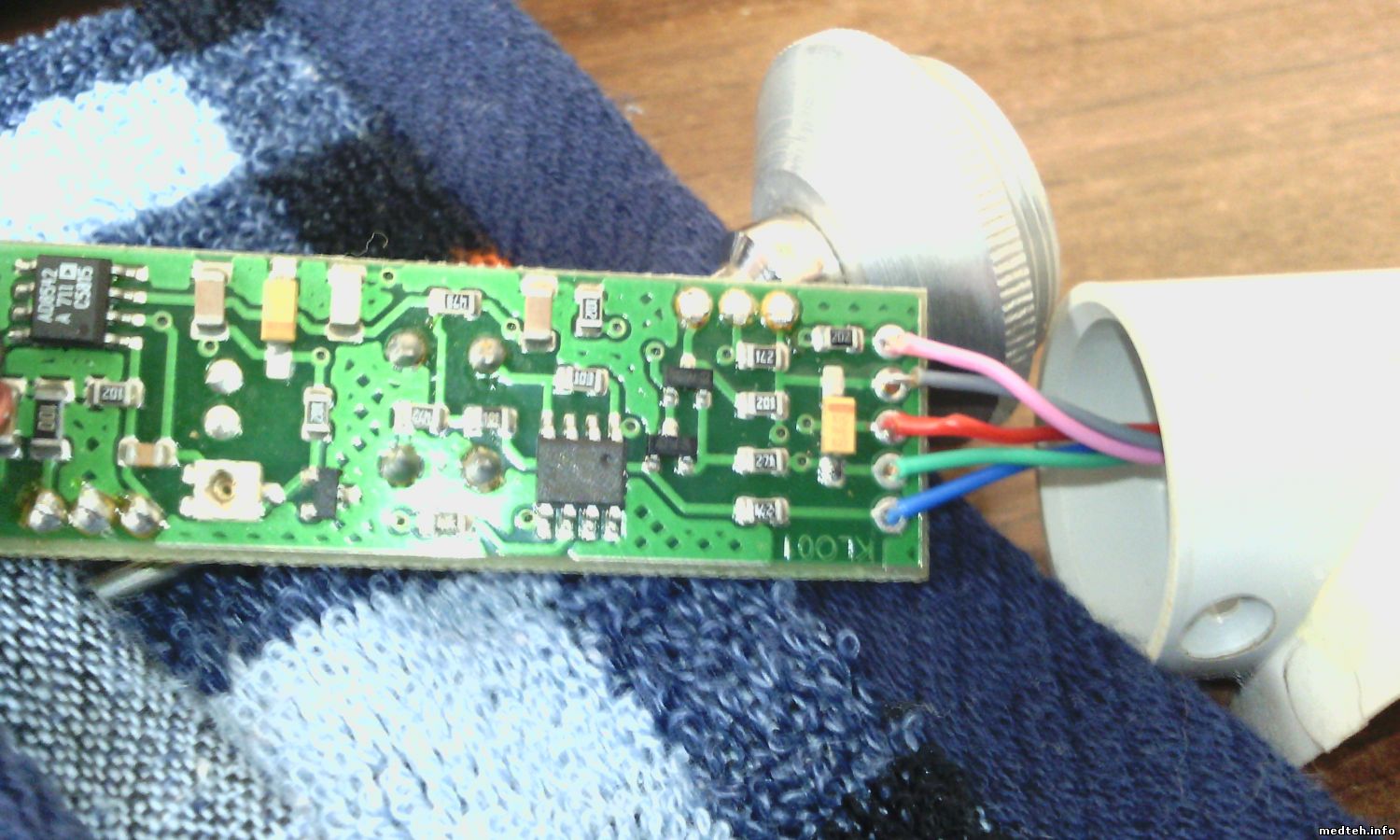

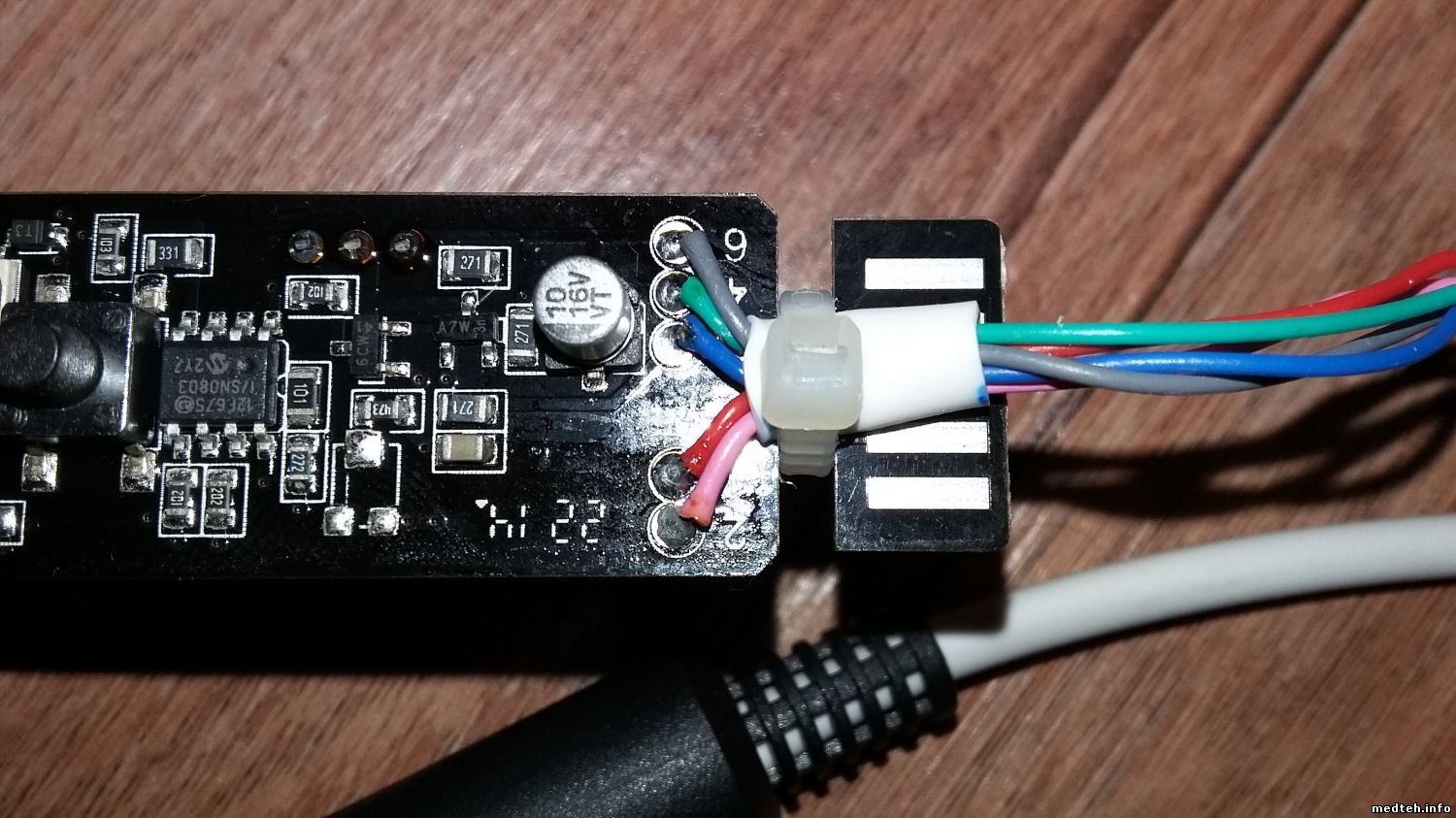

ХЕЛП!!! оторвались провода от КЛО-3, помогите с распайкой! :) там розовый, серый, красный, синий и зеленый p.s. завод на такой пустяк жмотится помочь схемой распайки :(
Дата: Понедельник, 11.Апр.2016, 10:19 | Сообщение # 11
Участник
У вас сообщений: 113
Инженер
OFFлайн
Российская Федерация
Сибирь

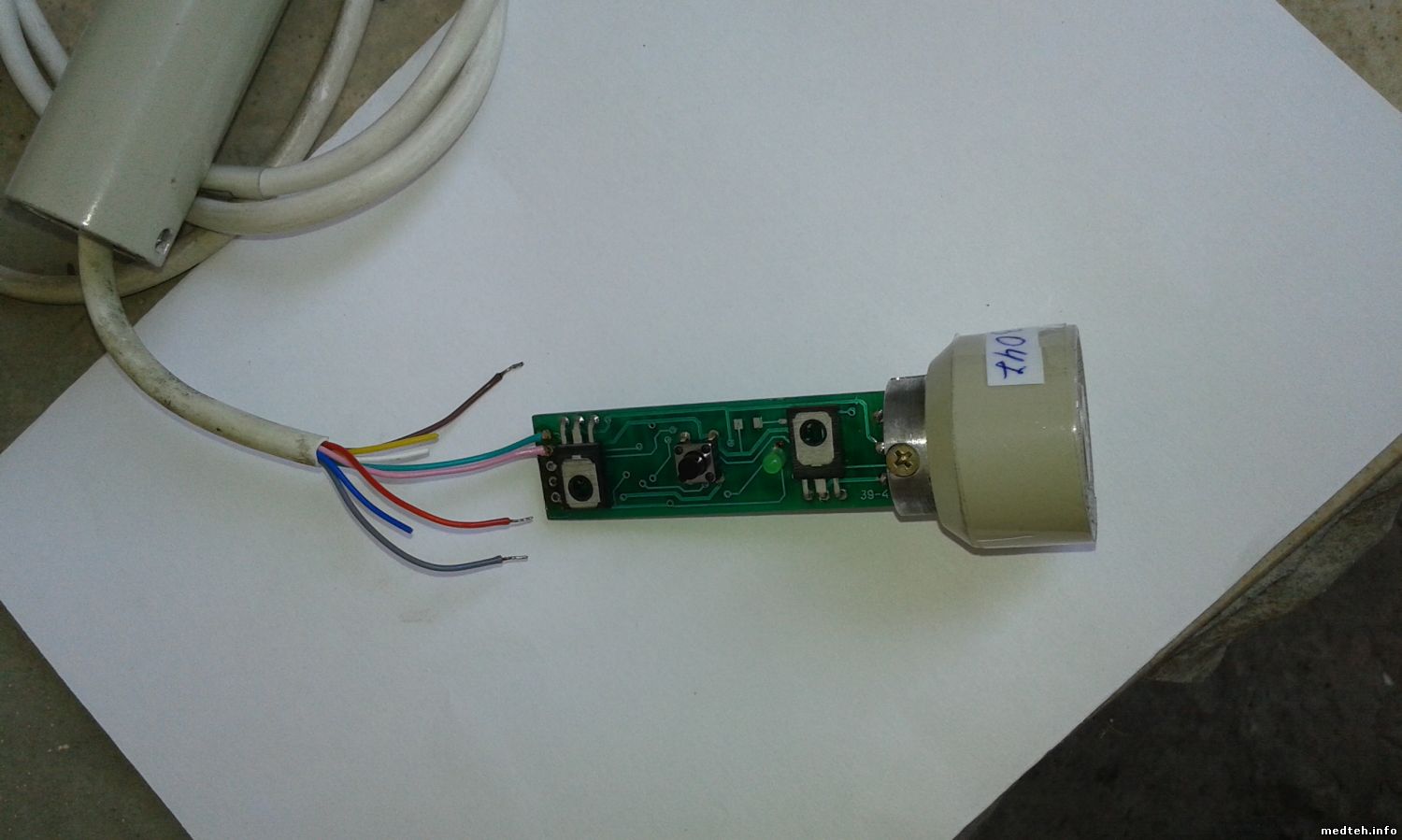

Персонал оторвал провода у КЛО-3, 5-ть оторванных проводов. Просьба сообщить распайку этих проводов. Или у кого есть такие приборы в наличии разобрать головку и сфотографировать как припаяны провода :) Заранее спасибо
P.S. Завод сказал, чтоб я отправил это дело к ним ...
Дата: Пятница, 29.Июл.2016, 10:59 | Сообщение # 16
Стажер
У вас сообщений: 29
нАЧАЛЬНИК
OFFлайн
Российская Федерация
Сочи

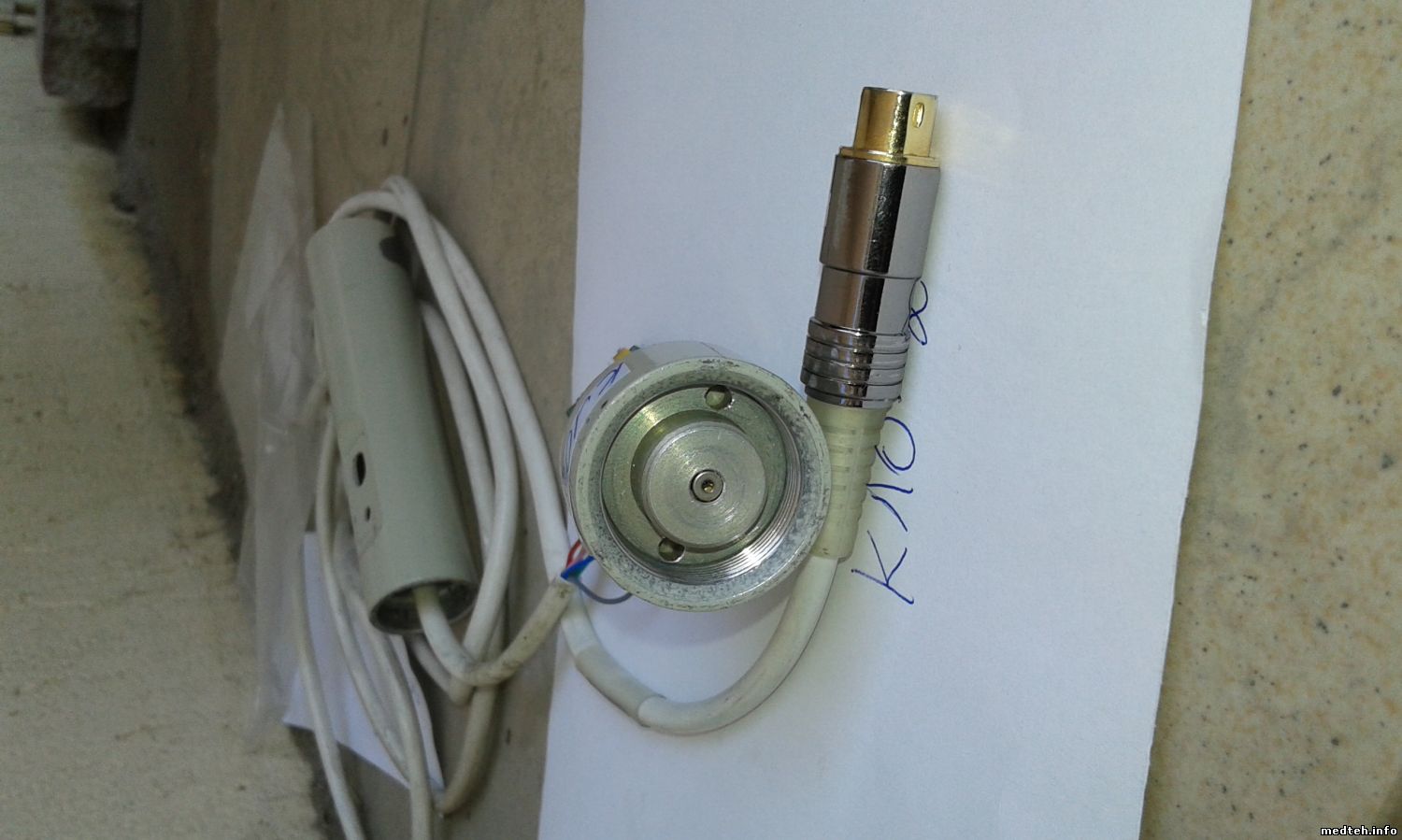

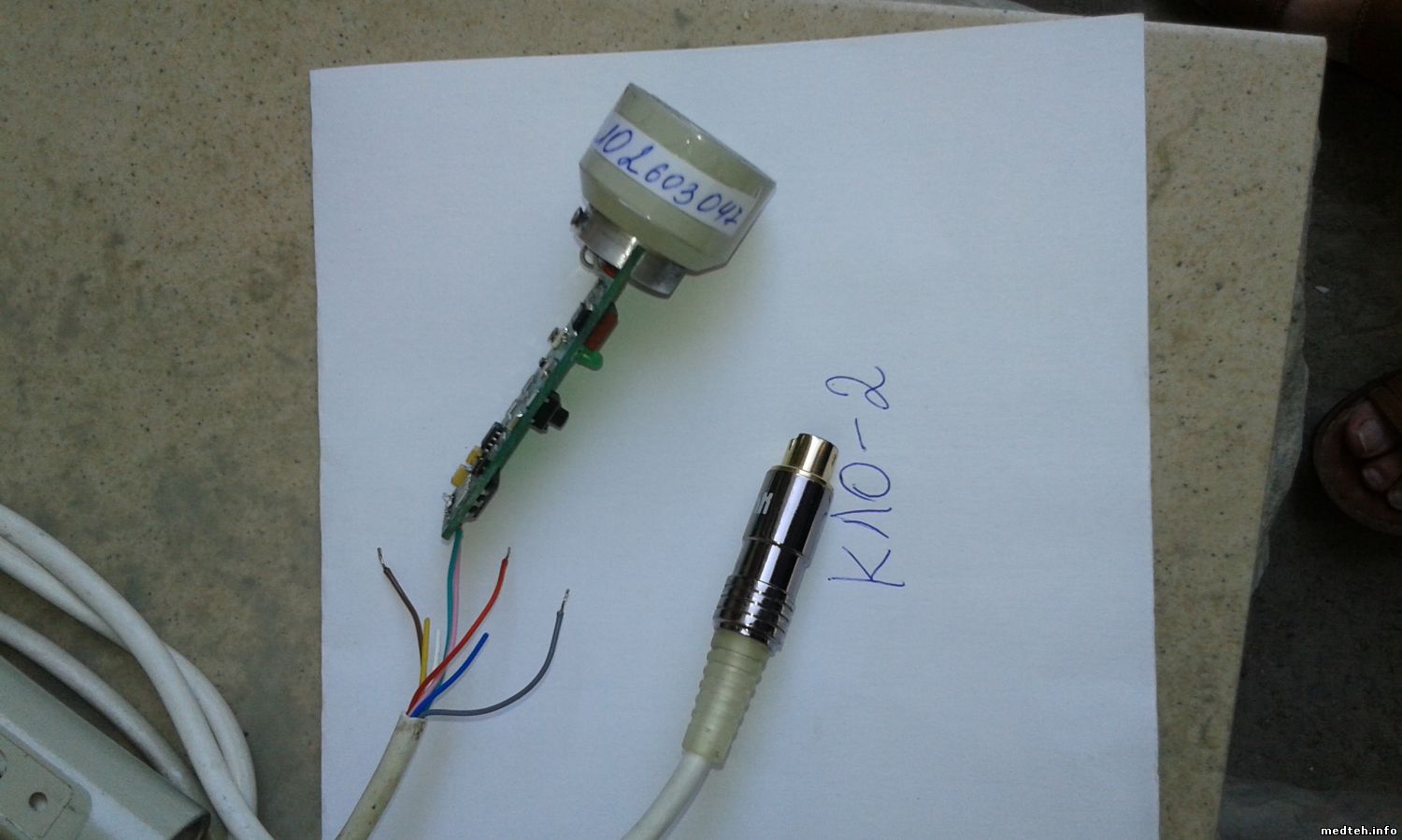

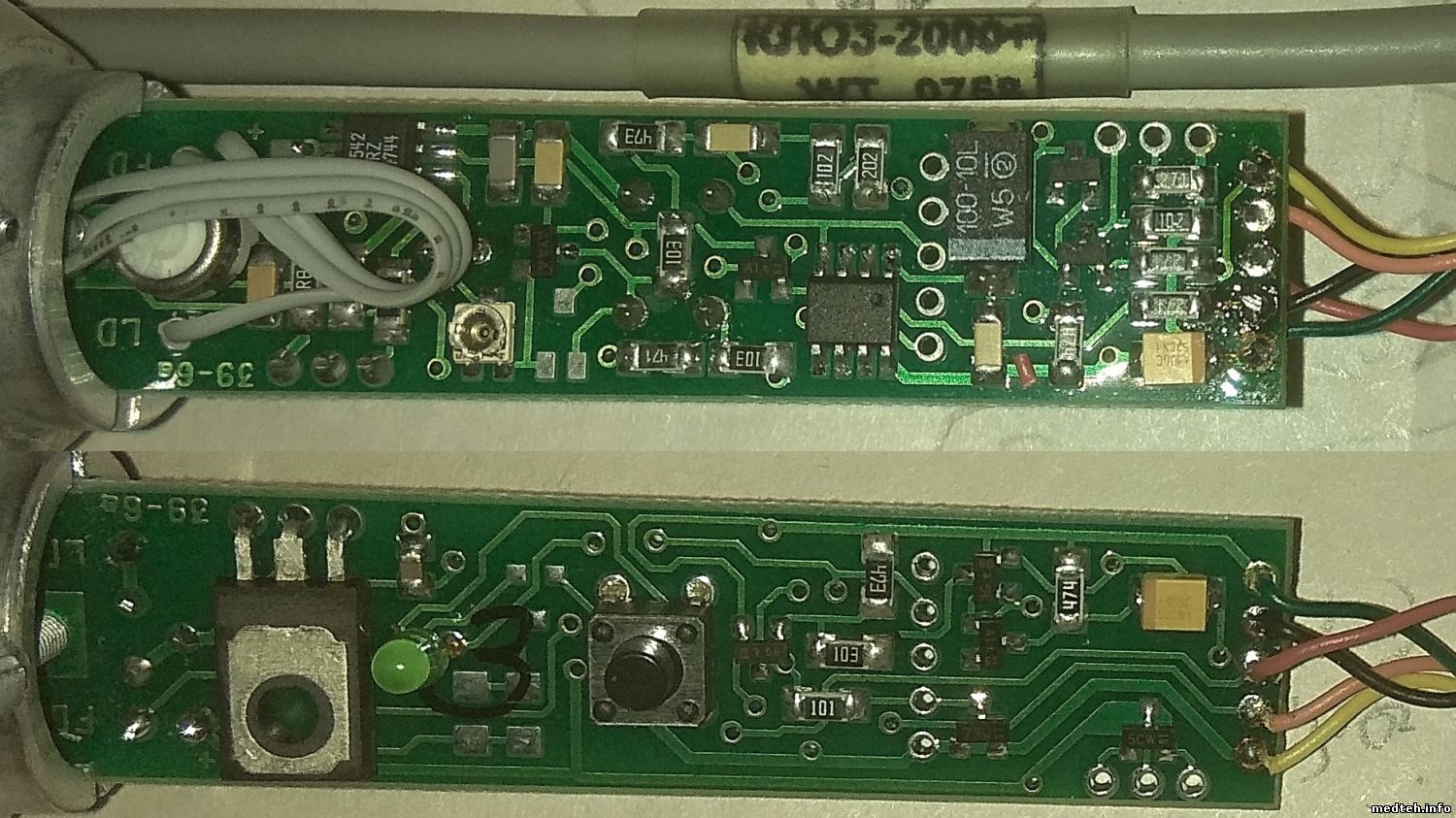

Выручайте коллеги, принесли излучатель, сказали делай. "яндекс" сказал что похоже ответ в этой теме. Подозреваю что это МАТРИКС а далее по Вашим фотографиям по свету проводов что то не то не попадает. Возможно кто то руки уже приложил, в общем нужно распайку от разъема до излучателя КЛО-2. Спасибо, фотки прилагаю.

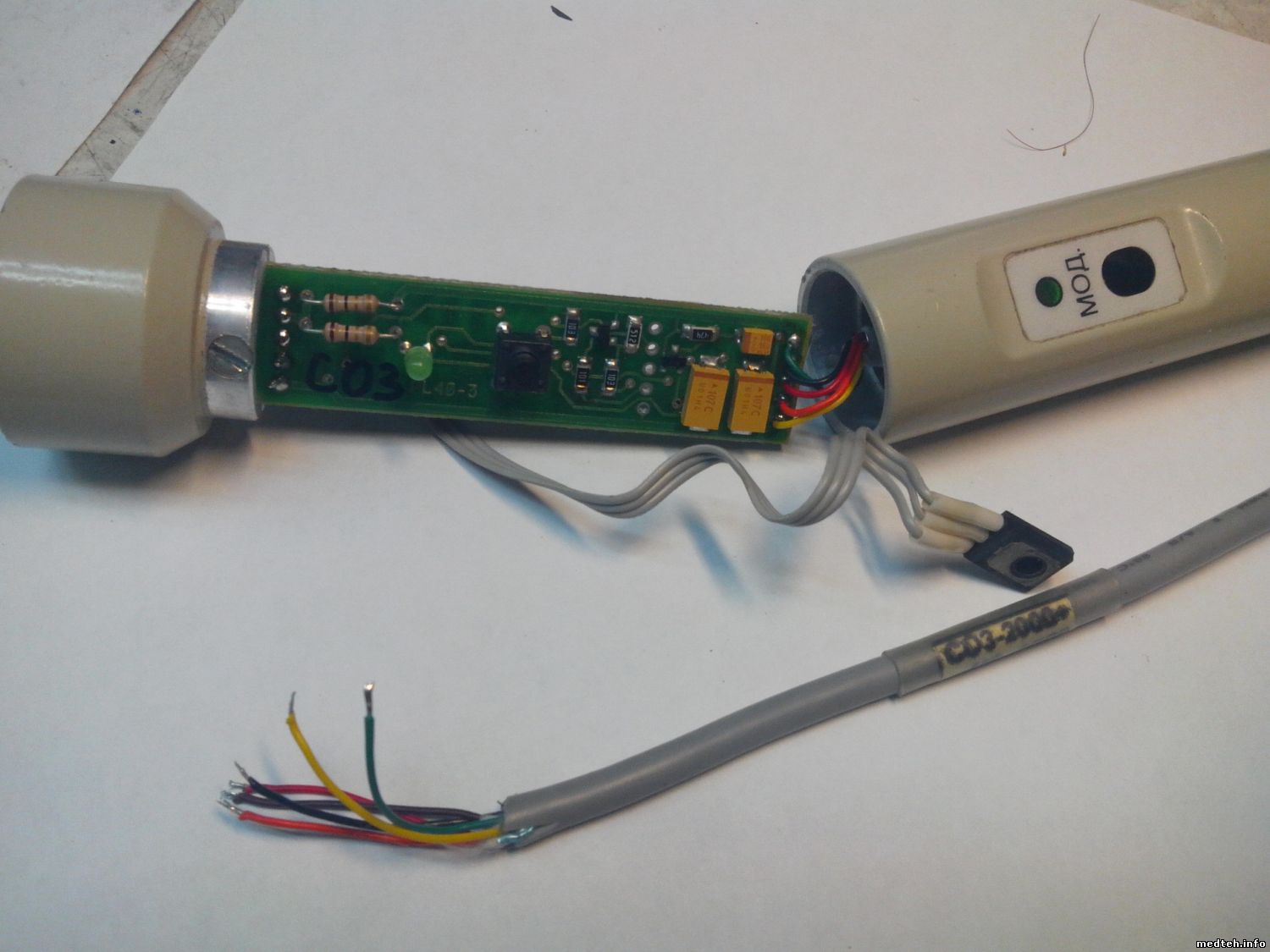

Добрый день. Принесли головку в ремонт, оборван штекер mini din 6pin, маркировка головки стерта. На проводе есть наклейка (C03-2000+ us 0060). Помогите с разводкой.

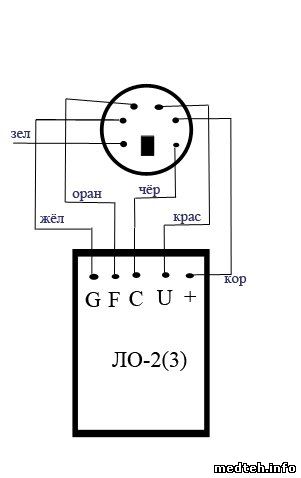

mavik, посмотрите на Форуме темы про АЛТ серии "Мустанг-2000" ... В них коллегами приводятся распайки кабелей излучающих головок ... Просто аппараты "Мустанг" и "Матрикс" одинаковые ...
Добрый вечер! Подскажите, может кто-то занимался ремонтом лазерной головкой ВЛОК 635-2. Вскрыл её, а там колхоз на плате. Всё оловом залито, маркировки элементов не разобрать. Собрался её перепаивать, а номиналы не пойму. Может схема у кого есть? Заранее спасибо.
Ребята, есть у кого распиновка излучателя МС05, а также прошивка пикушки PIC 12F629 для него же? Притащили 2-а излучателя после чьего-то вмешательства. Похоже, неверно распаяли оборванные провода, в итоге пикушки выгорели. Иногда бывает так хреново, что не знаешь - 03 вызвать или 0,5 открыть...
Дата: Четверг, 02.Июн.2022, 11:45 | Сообщение # 32
Стажер
У вас сообщений: 49
Инженер
OFFлайн
Российская Федерация
Центральная Россия
ЦитатаTrett ()
Ребята, есть у кого распиновка излучателя МС05, а так же прошивка пикушки PIC 12F629 для него же? Притащили 2-а излучателя после чьего-то вмешательства. Похоже, неверно распаяли оборванные провода, в итоге пикушки выгорели.

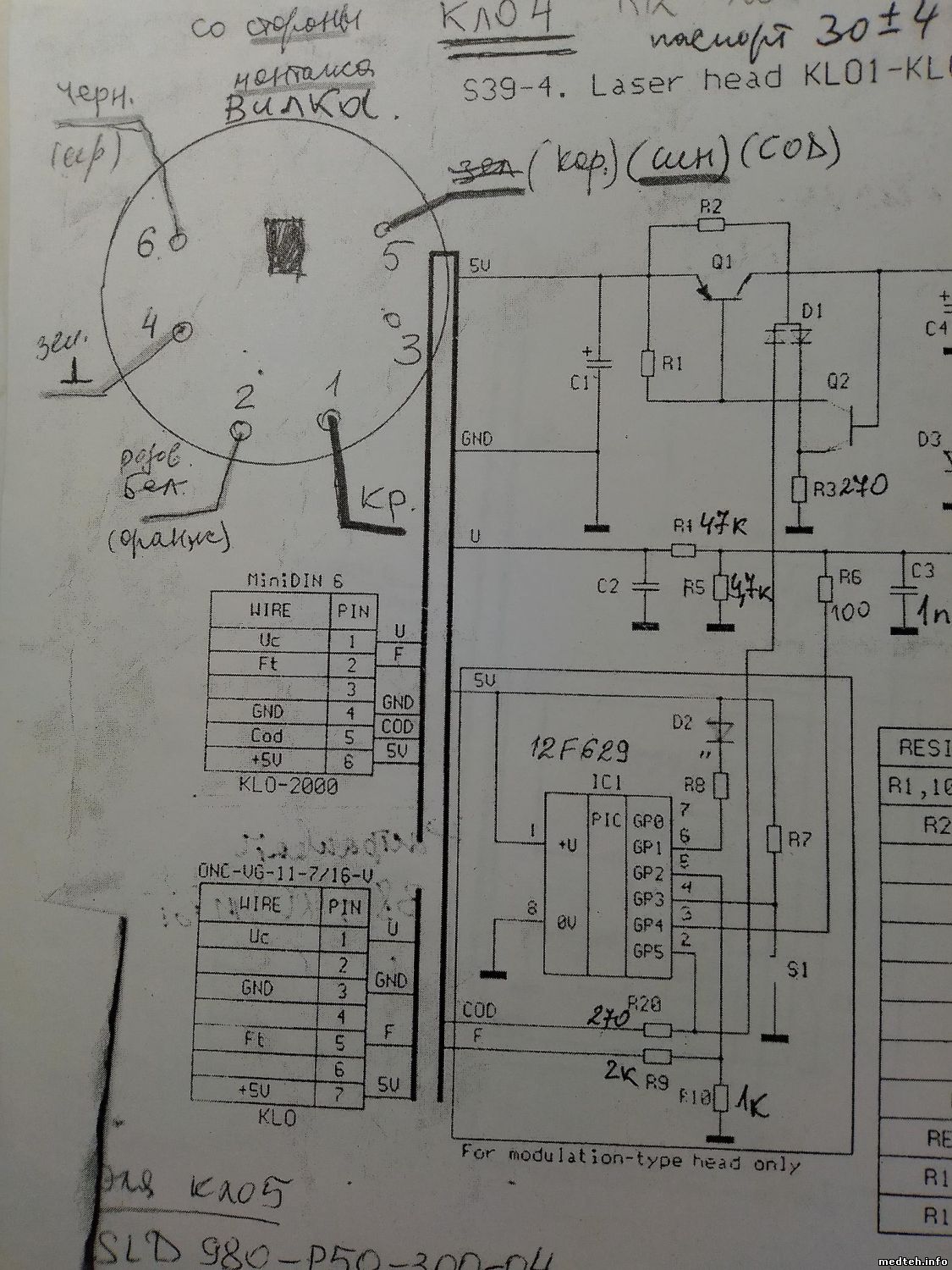

Есть прошивки на КЛО с 2 по 6. Там, если память мне не изменяет, прошит тип головки. А распиновка на КЛО, что выше, не подходит?
Российская Федерация
В понедельник-вторник буду на объекте - проверю :) Спасибо за отзывчивость, плюсовать пока не дают, но на память не жалуюсь
Казахстан
