Стоматологическая установка KLT 6210 N2 – это оборудование из линейки установок бюджетного класса компании Foshan Roson Medical Instrument Co., Ltd. (Фошань Росон Медикал Инструмент Ко., Лтд.), производство в Китае, торговый бренд - Roson. В отличие от модели KLT 6210 N1, данная установка имеет усовершенствованный гидроблок: встроенные фильтры очистки аспирационной системы, встроенный бокс для салфеток, 2-е ёмкости для непрерывной работы системы водоснабжения. KLT 6210 N1 - c нижней подачей инструментов. KLT 6210 N1+ Lower - c нижней подачей инструментов. KLT 6210 N2+ Uper - c верхней подачей инструментов. KLT 6210 N3 - с верхней подачей инструментов. KLT 6210 N3 - c нижней подачей инструментов.
Здравствуйте. Такая ситуация: на данном аппарате поплавились провода, идущие от трансворматора к лампе! Вопрос в том, что может кто сталкивался с этой установкой - какая распинновка на лампу? Потому что от транса идут 4-е провода на первую колодку, а дальше три, но настолько всё сгорело, что 4-е провода стали одним и не видно что куда подходит! Заранее спасибо!
Инженер , а вы знаете что это за аппарат ? и как там лампочка светит ? а вольтметр у вас есть ? или вы в институте не учились - корочки в интернете купили ? заметьте , - ни одного оскорбления , только вопросы .
МастерБаку, не поверите,учился!и знаю что за аппарат и даже вольтметр есть,но проблема в том что очень сильно провода поплавились и в прозвонке или замере напряжения,нет смысла!!вы можете подсказать распиновке?!
что подсказать ? там всё элементарно . вы знаете что это , как должно работать , что ему для работы нужно , откуда это взять . вперёд , сделайте чтобы работало . вы ведь инженер.
Сообщение отредактировал МастерБаку - Среда, 02.Авг.2017, 19:24
МастерБаку, я инженер и поэтому не лезу сломя голову, а засомневался и задал вопрос людям, которые может сталкивались с таким!но судя по всему ответил мне человек кот не сталкивался с таким,а любящий просто поговорить!!!
Дата: Воскресенье, 23.Май.2021, 16:19 | Сообщение # 9
Стажер
У вас сообщений: 17
начинающий
OFFлайн
Российская Федерация
Борисоглебск

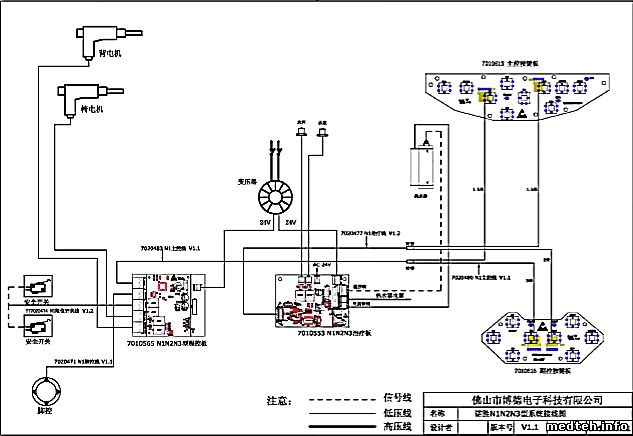

Попробую поднять тему. Стоматологическая установка KLT-6210: нет питания на панели управления, ни на какие панели не приходит питание ... В связи с этим вопрос, а есть ли электросхема этой установки ...
Судя по всему, нет питания (не работают) ни одна из панелей управления.
То, что успел понять: 1. Есть блок управления, питание на него, вроде, поступает (работают буры); 2. С него не поступает питание на панель управления креслом, а соответсвенно с него дальше на остальные панели (пробовал омметром на разъёме в различных сочетаниях).
Что не понятно: 1. По-моему, это не KLT-6210 N2, скорее, это N1, но не факт. Как определить модель?! На шильдике ничего нет только KLT-6210; 2. Схему бы на него, а то тыкаюсь как слепой котёнок, может я не там измерения провожу? Может путаю чего?
Дата: Воскресенье, 23.Май.2021, 19:34 | Сообщение # 11
Техник
У вас сообщений: 373
сервисный инженер
OFFлайн
Украина
ужгород
palalexis,
Цитатаpalalexis ()
есть блок управления, питание на него, вроде, поступает (работают буры)
Это пневматик. Буры, как Вы их называете, будут работать, даже если аппарат вообще отключить от сети.
Цитатаpalalexis ()
с него не поступает питание на панель управления креслом,
Это неважно. Под креслом чёрненькая коробочка - это и есть блок управления креслом. Если питание на него приходит (там только 24АС), то при управлении от педали должна быть хоть какая-то реакция, по крайней мере, звуковая. В некоторых моделях китайцев блок управления креслом находится в блоке плевательницы, но общей методики это не меняет. Скорее всего, отсутствует общее 24АС или 220, как вариант.
Дата: Воскресенье, 23.Май.2021, 19:59 | Сообщение # 13
Стажер
У вас сообщений: 17
начинающий
OFFлайн
Российская Федерация
Борисоглебск
ЦитатаSSU ()
Это неважно. Под креслом чёрненькая коробочка - это и есть блок управления креслом. Если питание на него приходит (там только 24АС), то при управлении от педали должна быть хоть какая-то реакция, по крайней мере, звуковая. В некоторых моделях китайцев блок управления креслом находится в блоке плевательницы, но общей методики это не меняет. Скорее всего, отсутствует общее 24АС или 220, как вариант.
Спасибо за информацию, чёрный блок действительно есть, при замере мультиметром 24 вольт переменки на входном разъеме нет, на нажатие педали реакция есть, воздух идёт на буры.
Но вот вопрос: я же, по идее, и не могу видеть мультиметром напряжение с обмотки трансформатора ... Или всё-таки мультиметр способен показать это напряжение, подключение там напрямую с трансформатора, предохранитель уже на плате блока управления, пред живой ... Пытаюсь найти хоть какое-то напряжение на плате управления креслом, что на столике ... Тишина полная, там то уже должна быть постоянка, стабилизированная, фильтрами по питанию - но ничего не нахожу ...
Дата: Воскресенье, 23.Май.2021, 20:06 | Сообщение # 14
У вас сообщений: 2299
Инженер сервисной службы
OFFлайн
Российская Федерация
Белгород
Цитатаpalalexis ()
Пытаюсь найти хоть какое-то напряжение на плате управления креслом, что на столике ... Тишина полная, там то уже должна быть постоянка, стабилизированная, фильтрами по питанию, но ничего не нахожу
А откуда будет постоянка, если
Цитатаpalalexis ()
при замере мультиметром 24 вольт переменки на входном разъёме нет,
Теперь "идите к трансформатору" и т. д.
Сообщение отредактировал goscha-bel - Воскресенье, 23.Май.2021, 20:08
Дата: Воскресенье, 23.Май.2021, 20:16 | Сообщение # 16
У вас сообщений: 2299
Инженер сервисной службы
OFFлайн
Российская Федерация
Белгород
palalexis. Да и ещё, найдите пневмоэлектровыключатель, может на нём микрик чудит. Этой "штуковиной" включается 220В при включении установки сзади кресла. "Штуковина" на прикреплённом фото (может немного отличаться, но смысл тот же).
Дата: Воскресенье, 23.Май.2021, 20:17 | Сообщение # 17
Стажер
У вас сообщений: 17
начинающий
OFFлайн
Российская Федерация
Борисоглебск
Цитатаgoscha-bel ()
Теперь "идите к трансформатору" и т. д.
Прощу прощения, но есть пробел в знаниях, прошу подсказать ... Получается мультиметр всё-таки может мне показать напряжение на вторичной обмотке? Естесвенно в пределах измерения переменных напряжений? Там обычный понижайник?
Выходит вопрос либо к самому трансформатору, либо, действительно на него 220В не поступает! А я то это и не проверил!!!
Цитатаgoscha-bel ()
palalexis Да и ещё, найдите пневмоэлектровыключатель, может на нём микрик чудит. Этой "штуковиной" включается 220В при включении установки сзади кресла. "Штуковина" на прикреплённом фото (может немного отличаться, но смысл тот же).
Ага, значит "чека" сзади кресла пневматическая? И коммутирует 220В на транс! Надо проверить ...
Дата: Воскресенье, 23.Май.2021, 20:24 | Сообщение # 18
У вас сообщений: 2299
Инженер сервисной службы
OFFлайн
Российская Федерация
Белгород
Цитатаpalalexis ()
Ага, значит "чека" сзади кресла пневматическая? И коммутирует 220В на транс!
Абсолютно верно, это пневмовыключатель, подающий воздух на воздушно/водяной выключатель и на "штуковину". Так Вы письмо получили? Я отправил именно на адрес, который Вы указали, (скопировал и вставил, так что ошибки быть не может). Письмо ушло без вопросов.
Сообщение отредактировал goscha-bel - Воскресенье, 23.Май.2021, 20:29
Дата: Воскресенье, 23.Май.2021, 20:33 | Сообщение # 20
У вас сообщений: 2299
Инженер сервисной службы
OFFлайн
Российская Федерация
Белгород

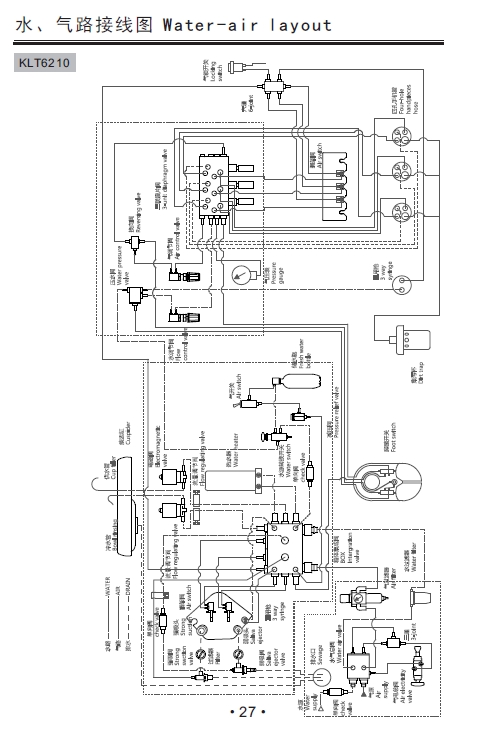

Цитатаbektyish ()
На схеме проще показывать
В том то и дело, что на схеме я его не увидел! Там от главного пневмовыключателя "тройник" на включение воды и воздуха, а не "крестик", (четверник), хотя возле главного и упоминается электричество.
Сообщение отредактировал goscha-bel - Воскресенье, 23.Май.2021, 20:39
Дата: Воскресенье, 23.Май.2021, 21:36 | Сообщение # 21
Стажер
У вас сообщений: 17
начинающий
OFFлайн
Российская Федерация
Борисоглебск
Всем спасибо. Нет, не так СПАСИБО!! За помощь ...
Вот это я залез бы в дебри!!!!
Все было просто! Действительно, мозг любил пневмовыключатель ("чека" сзади), причём проблема была чисто механическая ... Щас попробую объяснить: там есть, не знаю как и назвать, бобышка, утолщение, которое непосредственно давит на концеввик, эта бобышка сидит на резьбе (почему - не понятно?!), ну, и она, конечно же, выкрутилась! Вот и все проблемы!
Соответственно, не было питания на трансформатор ... Да и со вторички появилось питание, почему-то 23,5 вольта, но всё работает ...
Ещё раз всем спасибо, и разрешите обращаться с вопросами, если возникнут конечно ... У нас медтехников разогнали уже года как 4-5 .... Ну, и обращаются ко мне врачи с поломками ... Буду просить помощи.
Дата: Воскресенье, 23.Май.2021, 22:39 | Сообщение # 22
У вас сообщений: 2299
Инженер сервисной службы
OFFлайн
Российская Федерация
Белгород
Цитатаpalalexis ()
ВсЁ было просто! Действительно мозг любил пневмовыключатель ("чека" сзади), причём проблема была чисто механическая ... Щас попробую объяснить: там есть, не знаю как и назвать, бобышка, утолщение, которое непосредственно давит на концеввик, эта бобышка сидит на резьбе (почему - не понятно?!), ну и она, конечно же, выкрутилась! Вот и все проблемы!
Т.е., на данных установках микрик стоит непосредственно на пневмовыключателе? Оригинально, раньше не сталкивался. Недавно менял светильник на такой установке, приходилось включать/выключать, думал как на Премьерах или Ай-деках от "мастера" (общего выключателя), идёт трубка. Вот ведь хитрые китаёзы и здесь нахимичили!
Дата: Воскресенье, 23.Май.2021, 23:07 | Сообщение # 23
Стажер
У вас сообщений: 17
начинающий
OFFлайн
Российская Федерация
Борисоглебск
Цитатаgoscha-bel ()
Т.е., на данных установках микрик стоит непосредственно на пневмовыключателе? Оригинально, раньше не сталкивался. Недавно менял светильник на такой установке, приходилось включать/выключать, думал как на Премьерах или Ай-деках от "мастера" (общего выключателя), идёт трубка. Вот ведь хитрые китаёзы и здесь нахимичили!

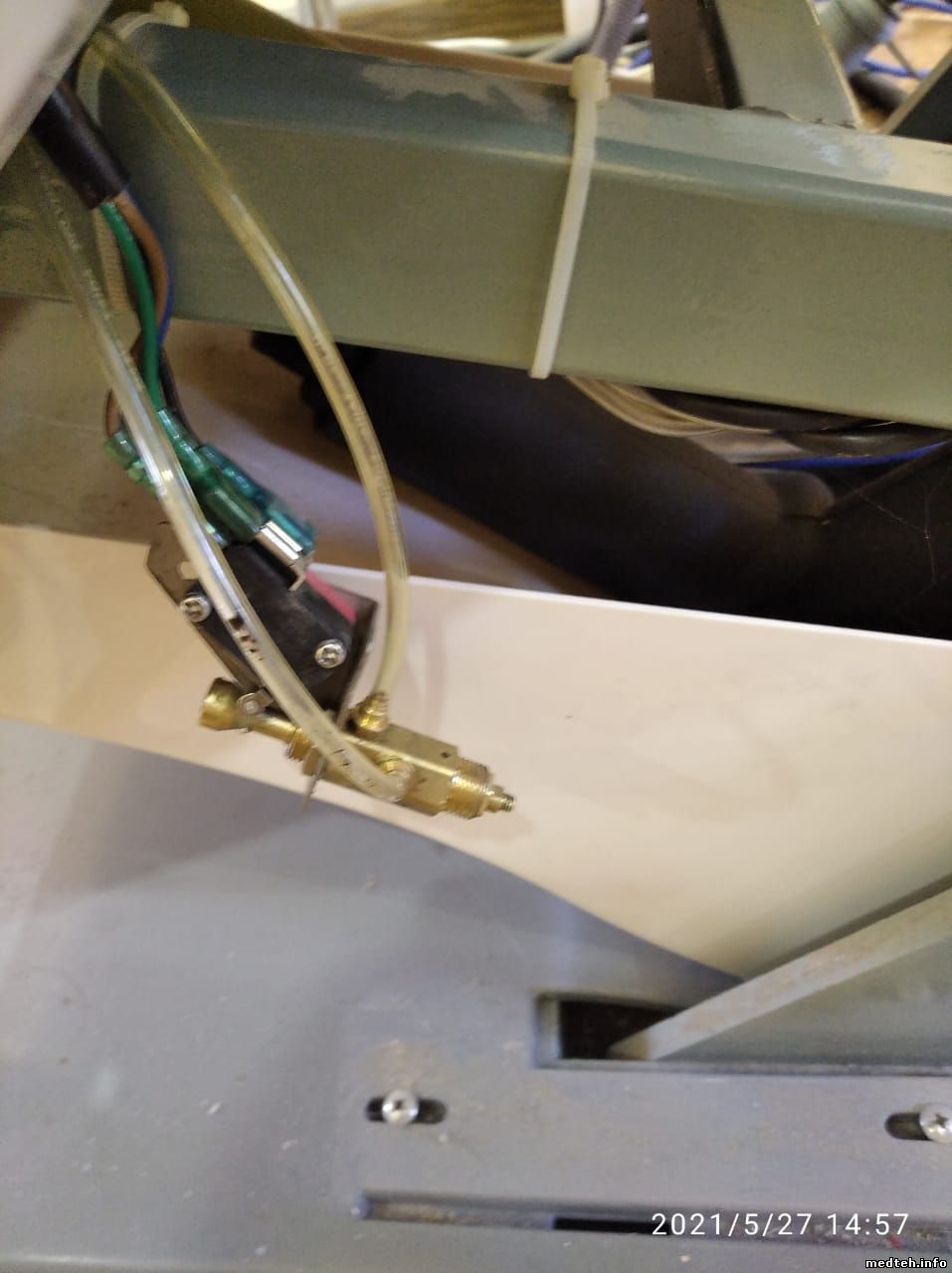

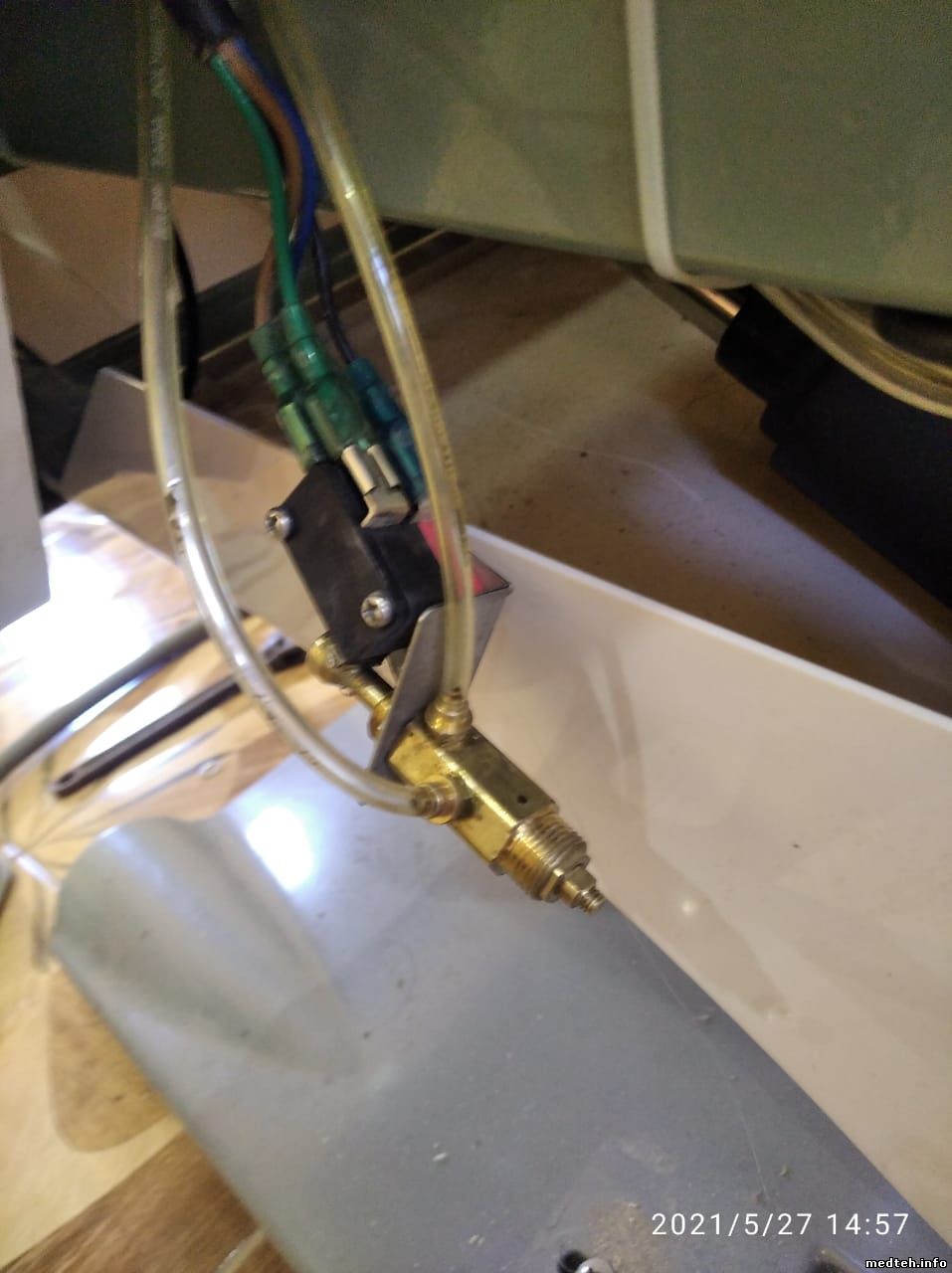

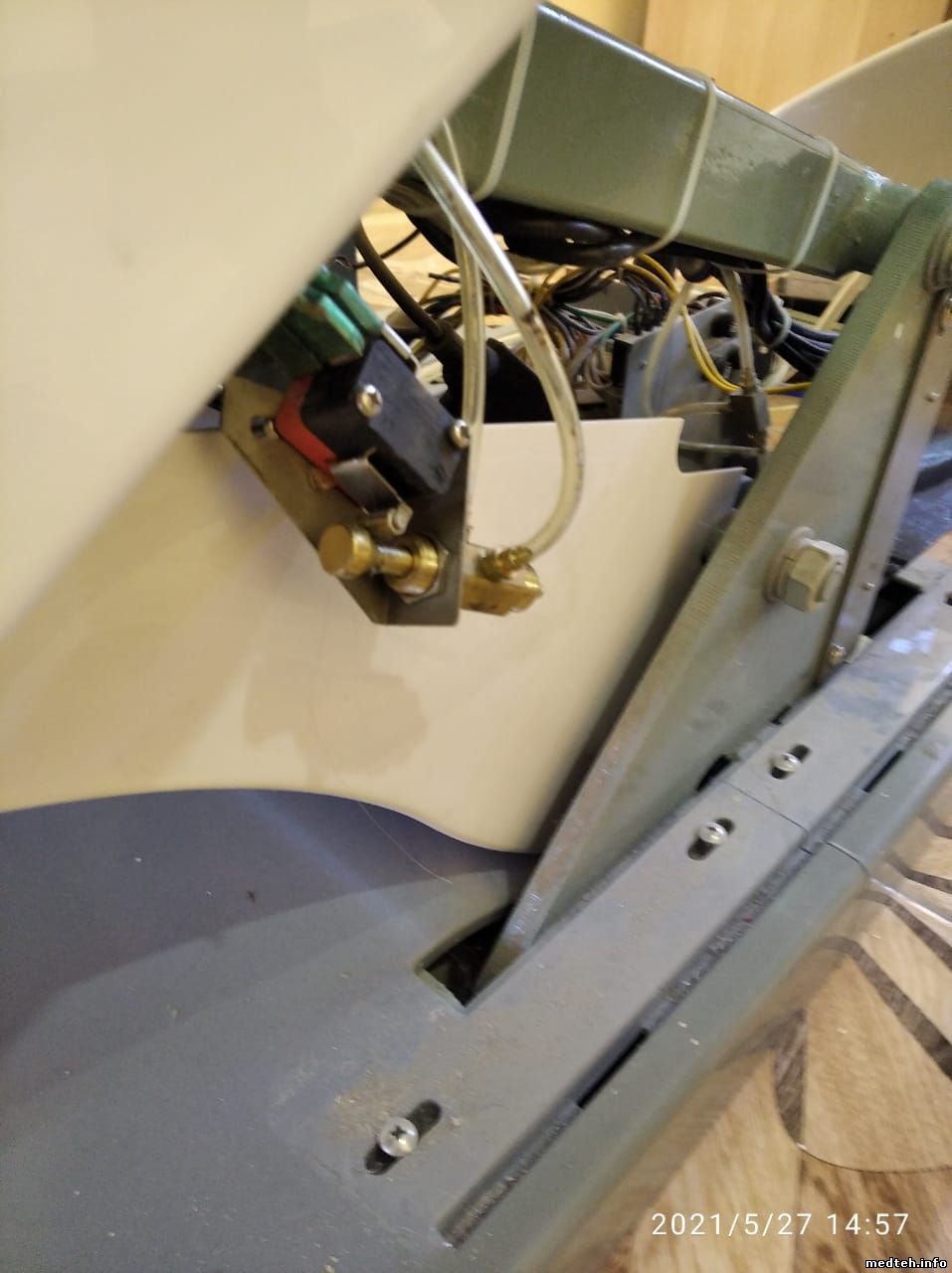

Да! Микрик прямо на выключателе! Там даже, если я правильно, понял микрик и пневмочасть в одном корпусе, дергаем за шток, открывается пневмоклапан, а бобышка на другом конце штока нажимает микрик.
Сообщение отредактировал palalexis - Воскресенье, 23.Май.2021, 23:11
Дата: Понедельник, 24.Май.2021, 10:09 | Сообщение # 25
У вас сообщений: 2299
Инженер сервисной службы
OFFлайн
Российская Федерация
Белгород
Цитатаpalalexis ()
Да! Микрик прямо на выключателе! Там даже, если я правильно понял, микрик и пневмочасть в одном корпусе, дергаем за шток, открывается пневмоклапан, а бобышка на другом конце штока нажимает микрик
Интересная конструкция! Хотя, если было бы наоборот, (включение при нажатии), наверное, было бы проще. Но фото, конечно, выложите.
Дата: Пятница, 28.Май.2021, 15:11 | Сообщение # 28
У вас сообщений: 2299
Инженер сервисной службы
OFFлайн
Российская Федерация
Белгород
Цитатаpalalexis ()
В принципе, я так его и представлял, (по Вашему описанию), единственно, на установке, которую я видел, этот выключатель был с правой стороны, (если "смотреть в спину пациенту").
Российская Федерация
я ведь вам всё расписал - куда понятней ?! попытайтесь ответить на каждый вопрос .
Украина
