Дата: Понедельник, 22.Июн.2009, 17:48 | Сообщение # 1
У вас сообщений: 611
медтехникl
OFFлайн
Российская Федерация
Уважаемые коллеги. В отказе VAP-6A. Не подает электронное реле-контроллер управляющие сигналы на узел помпы (вх.клапан). Может кто поделится с схемой принципиальной, данного аппарата или даст разумный совет. Заранее благодарен.
Sept. Отказ по уровню. Включаешь тб Питание тб Нагрев. Загорается индикатор Низкий увовень - и молчок. На электронное реле-контроллер 220 в подается. А с его выхода на узел помпы подается около 40 в. (мотор помпы на 220 в 50 гц). Документов нет. Схемы тоже нет. Сегодня еще прозвонил все - проде все нормально. Грешу на электронное реле-контроллер. Может что просмотрел.
Hall70, электронное реле-контроллер CONTROLLO VAPORE 2 ALIM.230 Vac 50/60 Hz Cod.9.9.02.08 01 Сфоткать, к сожалению, не могу. А собрано на двух реле и множество микроэлементов (типа SMD). Внешний осмотр ничего не дал. Прозвонка реле и полупроводников тоже ничего не дала.
Sept завтра посмотрю по отключению датчика. Сегодня вручную заполнил резервуар водой. Циклограмма запустилась. Аппарат выдал пар. Датчики давления работают нормально. Выпустил пар(горячую воду) до критического уровня воды. Загорелся индикатор "Низкий уровень" - и стоп... Заказал электронное реле-контроллер CONTROLLO VAPORE 2 на фирме Юнидент. Срок поставки 2 месяца. Придется ждать.. Вроде бы грешить больше не на что.
Дата: Пятница, 26.Июн.2009, 22:04 | Сообщение # 11
У вас сообщений: 611
медтехникl
OFFлайн
Российская Федерация

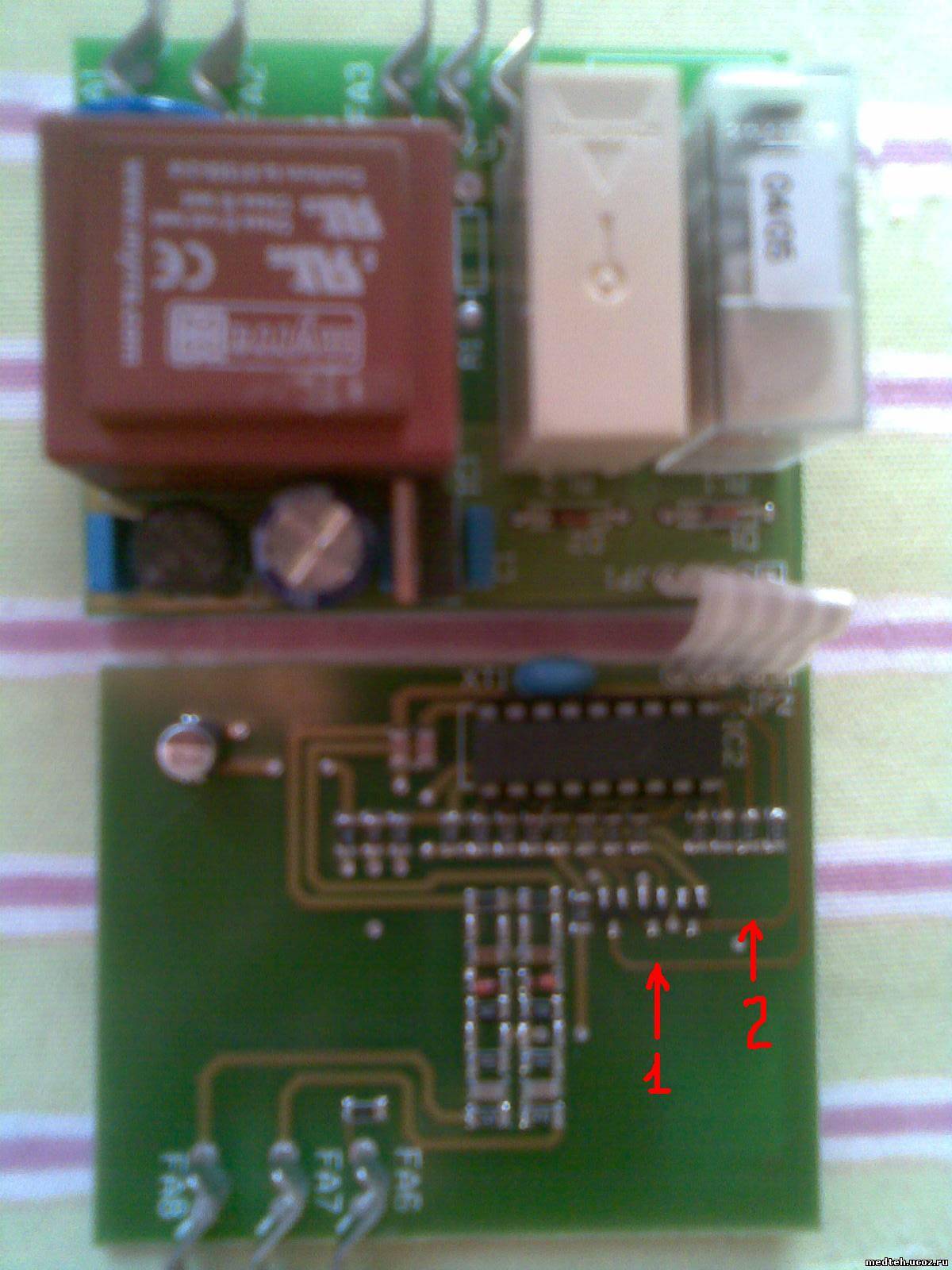

Sept и Hall70, с вами согласен. Конечно, буду его добивать. Заказ реле - это запасной вариант. Двигатель управляется через простое реле. Отключение датчика ничего не даёт. Прикрепляю фото (сотоый), но качество плохое.
Дата: Вторник, 30.Июн.2009, 07:21 | Сообщение # 13
У вас сообщений: 611
медтехникl
OFFлайн
Российская Федерация
Sept, нет сигнала на включение двигателя (это 220 в 50 гц). Он подается через силовое реле. Реле срабатывает от 15 в. Реле исправно. Неисправность в узле приёма сигнала с датчика - ключи на SMD- транзисторах и микросхема Z86E0412PSC1866 (CMOS Z8 OTP microcontroller - 12 Mhz 1 Kbyte ROM 125 bytes RAM 14 I/O 4,5-5,5 v). На отключение датчика уровня воды схема не реагирует (то есть, не подаётся управляющий сигнал на силовое реле (земля). Микросхему Z86E0412PSC1866 можно ли заменить на покупную или требуется дополнительная ее прошивка? С такими микросхемами не работал, поэтому и спрашиваю. Заранее благодарен.
Sept, контроллер управляет нагревателем и помпой. Сегодня проверил контроллер в автономе, подключив 220 в и имитатор датчиков уровня низкого и высокого (резисторы 1 ком на корпус). Проверены 4 состояния (оба датчика подключены, оба датчика отключены и поочередное отключение по одному датчику). Проверены напряжения на ножках микросхемы к8, к9 (датчики), к18 (нагрев), к16 (помпа), выходы ключей на управление релюшек нагревателя и помпы и 220 в на выходах силовых реле. Проверка показала исправность контроллера. Он выдавал 220 в на помпу при обрыве датчика LIV и при обрыве обоих датчиков. При подключении датчиков LIV и SIC вкючается нагреватель. Установил все на место и поменял выводы датчиков низкого и высокого уровней воды. Аппарат отработал несколько циклов без замечаний. Вывод: АППАРАТ ПОСТУПИЛ В РЕМОНТ С НЕПРАВИЛЬНО ПОДКЛЮЧЕННЫМИ ДАТЧИКАМИ ВЫСОКОГО И НИЗКОГО УРОВНЯ ВОДЫ.
Дата: Четверг, 02.Июл.2009, 16:47 | Сообщение # 17
У вас сообщений: 611
медтехникl
OFFлайн
Российская Федерация
Уважаемый Sept, искренне благодарен за участие в решении проблемы. Ваши советы напрвляли мысль. Видимо, в нашей практике случаются и такие казусы. Проблема решена.
Дата: Воскресенье, 10.Окт.2021, 06:51 | Сообщение # 18
Стажер
У вас сообщений: 45
Инженер по ТО и Р
OFFлайн
Российская Федерация
Северск
Возникла срочная потребность поменять соленоидный клапан Parker VE 126 YH, да вот, беда - нигде это чудо не бъётся. Кто чем заменял? ... Лужу, паяю, все починяю.
Дата: Воскресенье, 10.Окт.2021, 11:42 | Сообщение # 21
Стажер
У вас сообщений: 45
Инженер по ТО и Р
OFFлайн
Российская Федерация
Северск
Насчёт любого подходящего - это да. Вот только кто мне даст разобрать единственный аппарат, который постоянно в работе. Клапан пока просто парит из под катушки (потекла завальцовка ниппельной гильзы), так что ищу готовый вариант замены. Лужу, паяю, все починяю.
Дата: Воскресенье, 10.Окт.2021, 16:33 | Сообщение # 22
У вас сообщений: 1870
Электромеханик по слаботочным сетям
OFFлайн
Российская Федерация
Дистрикт 74
battlecat, а что, ждать пока он не обдаст кого-нибудь паром? Какой срок эксплуатации? Может списать его пора? Все хотят сэкономить, а кто будет нести ответственность? Купят новый, а этот починишь и будет в запасе или в кабинете у ортопедов.
Дата: Понедельник, 11.Окт.2021, 15:48 | Сообщение # 26
Стажер
У вас сообщений: 45
Инженер по ТО и Р
OFFлайн
Российская Федерация
Северск
Я "думаю", что отличаться будут проходное сечение ниппеля, материал прокладки ниппеля, напряжение катушки. Каталог у товарищей весьма неудобный. Лужу, паяю, все починяю.
Дата: Понедельник, 11.Окт.2021, 16:48 | Сообщение # 27
У вас сообщений: 1870
Электромеханик по слаботочным сетям
OFFлайн
Российская Федерация
Дистрикт 74
battlecat, он у всех неудобный, фото клапана во всех ракурсах отправить менеджеру. Если попросит, то дополнить замерами штангенциркулем. Если катушка рабочая - заказывать без неё. Покупать только тот узел, который неисправен.
Дата: Воскресенье, 24.Окт.2021, 14:01 | Сообщение # 30
Стажер
У вас сообщений: 45
Инженер по ТО и Р
OFFлайн
Российская Федерация
Северск
Специально для гуру, повторяющих мантру "Поставь любое подходящее" привожу номер клапана которое прислал поставщик запчастей. Клапан двухходовой 21A2KT30 фирмы "ODE". Лужу, паяю, все починяю.
Дата: Воскресенье, 24.Окт.2021, 17:04 | Сообщение # 31
У вас сообщений: 2572
Электро-сантехник
OFFлайн
Российская Федерация
Волгоград
Цитатаbattlecat ()
пециально для гуру, повторяющих мантру "Поставь любое подходящее" привожу номер клапана которое прислал поставщик запчастей. Клапан двухходовой 21A2KT30 фирмы "ODE".
